建筑施工测量培训课件

按键，移动左边光标到P3页
按
或
键，移动光标到“ZA%”
按 (
)键，将P3页软键功能设置为
屏幕显示的垂直角单位——坡度制动望远镜，旋转望远镜微动螺旋使垂直角值等于设计坡度值2% 望远镜视准轴的坡度即为设计坡度2%
§12.4 点的平面位置的测设
直角坐标、极坐标、角度交会和距离交会只介绍极坐标法、数字化测设法 (1) 极坐标法——按方位角放样 A→B方向水平盘配置——αAB 待测设建筑物附近有已知控制点时用 1，2，3，4点——待测设建筑物四角点建筑物设计长——l，宽——d A，B——已知控制点根据建筑物四角点设计坐标和已知控制点坐标反算图中方位角、平距 DA1，αA1， DA2，αA2 ， DA3，αA3 ， DA4，αA4
① 计算B点设计高程——HB=HA-iD 用水平距离和高程测设方法测设B点
② A点安置水准仪，使一个脚螺旋在AB方向
另两个脚螺旋连线⊥AB方向线，水准仪高——iA 望远镜瞄准B点水准尺，旋转AB方向脚螺旋
使视线倾斜至水准尺读数为仪器高iA 仪器视线坡度即为I
中间点1，2处打木桩，桩顶上立水准尺使其读数均等于仪器高iA，各桩顶连线=设计坡度线
按键设置竖角类型为“坡度”
按
键退出“设置”菜单
屏幕显示的垂直角单位即为坡度
屏幕显示的垂直角单位即为坡度制动望远镜，旋转望远镜微动螺旋使垂直角值等于设计坡度值2% 望远镜视准轴的坡度即为设计坡度2%
科力达KTS-442R全站仪放样坡度
主菜单下按
(
) (键功能设置)
(键功能设置)键
fx-4850P程序P7-1计算边长与方位角
fx-5800P程序P7-1计算边长与方位角

建筑施工测量 PPT

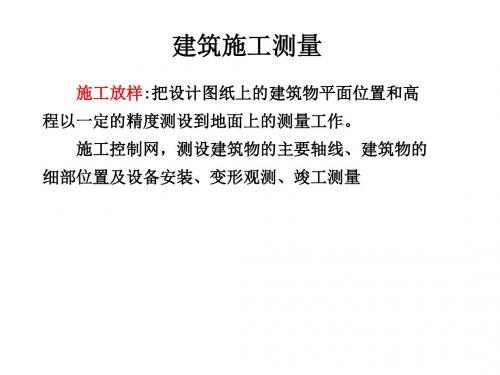

施工过程中的测量工作是在工程施工中，随着工程的进展，在每道工序之前所进行的细部测设，如基桩或基础模板的测设、工程砌筑中墙体皮数杆设置、楼层轴线测设、楼层间高程传递、结构安装测设、设备基础及预埋螺栓测设、建筑物施工过程中的沉降观测等。
当工程的每道工序完成后，应及时进行验收测
建筑施工放样时，均应具备下列资料：总平面图, 建筑物的设计与说明, 建筑物构筑物的轴线平面图, 建筑物基础平面图,设备基础图, 土方开挖图, 建筑物结构图, 管网图, 场区控制点坐标、高程及点位分布图等。
第三节民用建筑施工测量
民用建筑施工放样的主要工作包括：建筑物的定位龙门板和轴线控制桩的设置基础施工测量
建筑物的定位就是在实地标定建筑物外廓轴线的工作。在建筑物定位前，应做好以下准备工作：熟悉设计图纸，进行
现场踏勘，检测测量控制点，清理施工现场，拟定放样方案及绘制放样略图。
根据施工现场情况及设计条件，建筑物的定位可采用
2 建筑物高程控制应采用水准测量，附合路线的闭合差不应
低于四等水准测量的要求。建筑物高程控制的水准点，可设置在建筑物的平面控制网的标桩上或外围的固定地物上，也可单独埋设。水准的个数不应少于2个。当场地高程控制点距离施工建筑物小于200m时，可直接利用。其密度应尽量满足安置一次仪器就能测设出所需的高程
我国《工程测量规范》对建筑物施工放样的主要技术要求见表12-1
第二节建筑施工控制测量为工程建筑物的施工放样布设的测量控制网称为施工控制网。施工控制网分为平面控制网和高程控制网，如按控制范围可分为场区控制及建筑物的控制。控制网
1 （1 建筑场区的平面控制网，可根据场区地形条件和建筑物、
构筑物的布置情况，布设成建筑方格网、导线网、GPS网

建筑施工测量基本知识ppt课件

一、烟囱的定位放线：测设互相垂直的定位轴线。二、基础施工测量三、烟囱筒身施工测量
23
第八章建筑施工测量
§8-6-3 高层建筑施工测量
一、高层建筑物的轴线投测
(一) 经纬仪引桩投测法
1 选择中心轴线
2 向上投测中心轴线
3 增设轴线引桩
4 注意事项
(1) 经纬仪一定要经过严格检校才能使用，尤其是照准部水准管轴应严格垂直于竖轴，作业时要仔细整平。
x p x0 x pc o s α y ps i n α y p y 0 x ps i n α y pc o s α
(三) 建筑方格网的测设用经纬仪交会法或极坐标法：
O
Ⅰ
d1 β1 4.测设方格网主轴线
A
O
B
β2 d2
β3 d3
Ⅱ
Ⅲ
5.调整AOB三点在一条直线上
9
16
第八章建筑施工测量
§8-6 工业建筑施工测量
一、厂房矩形控制网的测设
二、厂房柱列轴线和柱基的测设
(一) 柱列轴线的测设
根据柱列中心线与矩形控制网的尺寸关系，把柱列中心线一一测设到矩形控制网的边线上(距离应从靠近的距离指标桩量起)，并打下大木桩，以小钉标明点位，然后以这些轴线控制桩为依据，测设柱基。
当场区很大时，主轴线很长，一般只测设其中的一段，如图中的AOB段，该段上A、O、B点是主轴线的定位点，称主点。主点的施工坐标一般由设计单位给出，也可以在总平面图上用图解法求得一点的施工坐标后，再推算其他主点的施工坐标。
8
第八章建筑施工测量
§8-4 建筑场地的施工控制测量
3. 求算主点的测量坐标
25
第八章建筑施工测量

建筑施工测量培训PPT课件

2、电子经纬仪的使用
电子经纬仪测角的步骤与光学经纬仪的相同，使用也非常简单，熟悉键盘及操作指令就能正确用好仪器了。
备注 HA=50.000m
5、水准测量的精度要求
二、角度测量
角度测量包括水平角测量和竖直角测量。常用的测角仪器：经纬仪（光学、电子）。光学经纬仪按精度划分为 DJ0.7、DJ1、DJ2、DJ3、DJ6等级别。代号D、J分别表示 “大地测量”和“经纬仪”的汉语拼音第一个字母。其下标数字表示经纬仪的精度指标，DJ2表该仪器一测回观测中误差为±2”。
建筑施工测量贯穿于施工全过程，它是施工的一个重要组成部分。施工测量的质量和速度对按设计图纸施工、保证工程质量和工程进度有着直接的影响，起着重要的作用。因此，从事工程建设的人员都必须掌握建筑工程测量的基本知识和基本技能，以适应建筑业发展的需要。
第二部分测量的基本工作
测量的基本工作是：高程测量、角度测量和距离测量。
高差hAB表示B点对于A点的高差，高差有正负，当hAB为正值时，表示B点高于A点；当hAB为负值时，表示B点低于A点。
2、水准测量的仪器和工具
水准测量所使用的仪器和工具有水准仪、水准尺和尺垫。水准仪按精度分为DS0.5、DS1、DS3、DS10、DS20等几种等级。D、S分别为“大地测量”和“水准仪”的汉语拼音的第一个字母。其下标的数字表示仪器能达到的精度，即 “每公里往返测得的高差中数的偶然中误差（mm）。工程测量一般使用DS3水准仪。水准仪的发展：
0.583 0.753
ZD3 1.219 1.581 0.873
B
0.346
差 –
0.71 8
高程（m） 50.000 50.583 51.336 50.618 51.491

建筑施工测量知识课件

四、建筑方格网
由正方形或矩形组成的施工平面控制网，称为建筑方格网，或称矩形网。 E C F
A
O
B
º
G
D
H
制图基本规定
方格网测设
在A.B.C.D点安置仪器，以O点为起始方向，转90°，用角度交会法定1.2.3.4点，精确量距A1.A4.C1.C2，
制图基本规定
五、高程控制网的建立
可一次全面布网，也可分级布设水准测量、三角测量、GPS 要求：
制图基本规定
精确方法：用一般方法观测后再对该角n个测回得β ′，比较β和 β′的差值Δ β，垂直测线方向移动d=D•Δ β ″/ρ ″
制图基本规定
例：要测量60°00′00″，实测β ′= 59°59′40″， AC=100米解： 20
d C C 100.000 20 / 206265 0.010m
二级网随施工进度及具体要求布设
三、建筑基线
建筑基线是建筑场地的施工控制基准线，即在建筑场地布置一条或几条轴线。它适用于建筑设计总平面图布置比较简单的小型建
筑场地。
1、建筑基线的布设形式
A
B
C D
C
A
B
C
A
B
C
A
O
B
D
D
2、建筑基线的布设要求
设计原则： ①基线平行或垂直主要建筑物轴线； ②主点间相互通视，边长100M－400M； ③主点尽量靠近建筑物；
三点坐标换算后用极坐标法测设，检查主轴线
∠AOB=180°±24″ 反向移动d值=ab(180°-β )/2(a+b)ρ
制图基本规定
d=ab/(a+b)•(90-β /2) •1/ρ

《建筑施工测量讲座》课件

确保能够及时发现和处理沉降问题。
CHAPTER 03
建筑施工测量的实际应用
建筑施工前的准备工作
01
02
03
测量人员培训
对测量人员进行专业培训，确保他们具备测量技能和安全意识。
测量设备检查
对测量设备进行全面检查，确保其精度和可靠性。
现场勘查
对建筑施工现场进行实地勘查，了解地形、地貌和障碍物情况。
在进行高程测量时，需要注意仪器的精度和使用方法，以及环境因素的影响，以确保测量结果的准确性。
角度测量
角度测量是建筑施工测量的基础工作之一，主要用于确定方向和角度。
常用的角度测量方法有方向角法和交会法。方向角法是通过观测两个方向来确定角度，而交会法则是通过观测三个或更多方向来确定点位。
在进行角度测量时，需要注意消除误差、提高精度，同时根据实际情况选择合适的测量方法。
建筑施工过程中的测量工作
定位测量
根据施工图纸和规划要求，确定建筑物的位置和方向。
施工放样
根据定位测量结果，将建筑物的各个部分放置在正确的位置。
过程监测
在施工过程中，对建筑物的位置和尺寸进行实时监测，确保符合设计要求。
建筑施工完成后的测量工作
验收测量
01
对施工完成的建筑物进行测量，检查其是否符合设计要求和质
《建筑施工测量讲座》 ppt课件
CONTENTS 目录
• 建筑施工测量的基本概念 • 建筑施工测量的主要方法 • 建筑施工测量的实际应用 • 建筑施工测量的注意事项 • 建筑施工测量的未来发展
CHAPTER 01
建筑施工测量的基本概念
建筑施工测量的定义与作用
定义
建筑施工测量是利用测量技术，对建筑物的位置、高程、角度等进行测量的过程，是建筑工程中的重要环节。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

建筑物（或构筑物）的施工放样、构建安装及变形观测的一般方法；（2）难点建筑物（或构筑物）的施工放样。三、教学要求（1）了解建筑施工测量的概念、特点和原则，建筑方格网布设和测设的方
法，竣工总平面图的编绘方法。（2）掌握建筑基线布设和测设的方法，施工场地的高程控制测量的方法，
建筑物（或构筑物）的施工放样、构建安装及变形观测的一般方法和过程。
（1）施工前建立与工程相适应的施工控制网。
（2）建（构）筑物的放样及构件与设备安装的测量工作。以确保施工质量符合设计要求。
（3）检查和验收工作。每道工序完成后，都要通过测量检查工程各部位的实际位置和高程是否符合要求，根据实测验收的记录，编绘竣工图和资料，作为验收时鉴定工程质量和工程交付后管理、维修、扩建、改建的依据。
第一节施工测量概述
一、施工测量概述
在施工阶段所进行的测量工作称为施工测量。施工测量的目的是把图纸上设计的建(构)筑物的平面位置和高程，按设计和施工的要求放样(测设)到相应的地点，作为施工的依据。并在施工过程中进行一系列的测量工作，以指导和衔接各施工阶段和工种间的施工。
施工测量贯穿于整个施工过程中。其主要内容有：
第一节施工测量概述
三、施工测量的原则
为了保证各个建（构）筑物的平面位置和高程都符合设计要求，施工测量也应遵循“从整体到局部，先控制后碎部”的原则。即在施工现场先建立统一的平面控制网和高程控制网，然后，根据控制点的点位，测设各个建（构）筑物的位置。
此外，施工测量的检核工作也很重要，因此，必须加强外业和内业的检核工作。
1．施工控制网的分类施工控制网分为平面控制网和高程控制网两种。（1）施工平面控制网施工平面控制网可以布设成三角网、导线网、
建筑方格网和建筑基线四种形式。 ①三角网对于地势起伏较大，通视条件较好的施工场地，可采用三
角网。 ②导线网对于地势平坦，通视条件较好的施工场地，可采用导线网。 ③建筑方格网对于建筑物多为矩形且布置比较规则和密集的施工场
（4）变形观测工作。随着施工的进展，测定建（构）筑物的位移和沉降，作为鉴定工程质量和验证工程设计、施工是否合理的依据。
第一节施工测量概述
二、施工测量的特点
1．施工测量是直接为工程施工服务的，因此它必须与施工组织计划相协调。测量人员必须了解设计的内容、性质及其对测量工作的精度要求，随时掌握工程进度及现场变动，使测设精度和速度满足施工的需要。
y′
坐标系与测量坐标系的坐标 O
y
换算。
图11-1 施工坐标系与测量坐标系的换算
第二节建筑施工场地的控制测量
如图11-1所示，设xoy为测量坐标系，x′o′y′为施工坐标系，xo、yo 为施工坐标系的原点O′在测量坐标系中的坐标，α为施工坐标系
的纵轴o′x′在测量坐标系中的坐标方位角。设已知P点的施工坐标
第十一章建筑施工测量
教学要点
一、教学内容（1）施工测量的概念、特点、原则；（2）建筑施工场地的控制测量；（3）民用建筑的施工测量；（4）高层建筑的施工测量；（5）工业建筑的施工测量；（6）建筑物的变形观测；（7）竣工总平面图的编绘。二、重点和难点（1）重点建筑基线布设和测设的方法，施工场地的高程控制测量的方法，
地，可采用建筑方格网。 ④建筑基线对于地势平坦且又简单的小型施工场地，可采用建筑基
线。（2）施工高程控制网施工高程控制网采用水准网。 2．施工控制网的特点与测图控制网相比，施工控制网具有控制范围小、控制点密度大、
精度要求高及使用频繁等特点。
第二节建筑施工场地的控制测量
二、施工场地的平面控制测量
1．施工坐标系与测量坐标系的
坐标换算
x
施工坐标系亦称建筑坐标系，其坐标轴与主要建筑物主轴
x′
线平行或垂直，以便用直角
α
坐标法进行建筑物的放样。
y′P
施工控制测量的建筑基线和建筑方格网一般采用施工坐标系，而施工坐标系与测量坐标系往往不一致，因此，施
yO O′
xO
yP
x′P xP
工测量前常常需要进行施工
(
yP
yo )cos第二节 Fra bibliotek筑施工场地的控制测量
2．建筑基线建筑基线是建筑场地的施工控制基准线，即在建筑场地布置一条或
几条轴线。它适用于建筑设计总平面图布置比较简单的小型建筑场地。（1）建筑基线的布设形式建筑基线的布设形式，应根据建筑物的分布、施工场地地形等因素来确定。常用的布设形式有“一”字形、“L”形、“十”字形和“T”形，如图11-2所示。（2）建筑基线的布设要求 1）建筑基线应尽可能靠近拟建的主要建筑物，并与其主要轴线平行，以便使用比较简单的直角坐标法进行建筑物的定位。 2）建筑基线上的基线点应不少于三个，以便相互检核。 3）建筑基线应尽可能与施工场地的建筑红线相连系。 4）基线点位应选在通视良好和不易被破坏的地方，为能长期保存，要埋设永久性的混凝土桩。
为（x′P、y′P），则可按下式将其换算为测量坐标（xP、yP）：
xP xo xP cos yP sin
yP
yo
xP
sin
yP
cos
（11-1）
如已知P的测量坐标，则可按下式将其换算为施工坐标：
xP ( xP xo )cos ( yP yo )sin （11-2）
yP
( xP
xo )sin
2．施工测量的精度主要取决于建(构)筑物的大小、性质、用途、材料、施工方法等因素。一般高层建筑施工测量精度应高于低层建筑，装配式建筑施工测量精度应高于非装配式，钢结构建筑施工测量精度应高于钢筋混凝土结构建筑。往往局部精度高于整体定位精度。
3．由于施工现场各工序交叉作业、材料堆放、运输频繁、场地变动及施工机械的震动，使测量标志易遭破坏，因此，测量标志从形式、选点到埋设均应考虑便于使用、保管和检查，如有破坏，应及时恢复。
第二节建筑施工场地的控制测量
一、概述
由于在勘探设计阶段所建立的控制网，是为测图而建立的，有时并未考虑施工的需要，所以控制点的分布、密度和精度，都难以满足施工测量的要求；另外，在平整场地时，大多控制点被破坏。因此施工之前，在建筑场地应重新建立专门的施工控制网。
第二节建筑施工场地的控制测量
