iCAP(iTEVA) 简明操作规程

第1篇一、前言独立质谱仪是一种用于分析物质组成、结构和性质的仪器，具有高灵敏度、高分辨率、高准确度等特点。

本规程旨在规范独立质谱仪的操作流程，确保实验数据的准确性和仪器使用的安全性。

二、操作前准备1. 确认仪器状态：检查仪器是否处于正常工作状态，包括电源、真空系统、气路系统等。

2. 环境准备：确保实验室内环境整洁，无尘、无腐蚀性气体，温度、湿度适宜。

3. 人员培训：操作人员应熟悉独立质谱仪的操作原理、结构特点、性能指标等，并经过相关培训。

4. 试剂准备：准备所需试剂，包括样品、溶剂、标准品等，并检查试剂的有效期。

三、操作步骤1. 开机：（1）打开UPS电源，确保仪器电源稳定。

（2）打开氮气发生器，确认气体压力正常。

（3）打开机械泵电源开关，启动机械泵。

（4）等待机械泵工作至少30分钟，确保真空系统达到设定值。

（5）打开质谱仪主机电源开关，启动仪器。

2. 进样：（1）根据样品性质选择合适的进样方法，如直接进样、溶剂蒸发进样、吸附剂吸附进样等。

（2）将样品注入进样系统，确保进样过程平稳、无气泡。

（3）调整进样参数，如进样速度、温度等，以获得最佳分析效果。

3. 调谐：（1）使用正负离子校正液对质谱仪进行调谐，确保仪器性能稳定。

（2）根据仪器型号和校正液类型，选择合适的调谐参数。

（3）完成调谐后，记录相关参数，以便后续数据分析。

4. 分析：（1）设置分析参数，如扫描范围、扫描时间、碰撞能量等。

（2）启动分析程序，开始对样品进行质谱分析。

（3）观察质谱图，分析样品的组成、结构等信息。

5. 关机：（1）停止分析程序，关闭仪器。

（2）关闭机械泵电源开关，停止机械泵工作。

（3）关闭气体发生器或气瓶。

（4）关闭UPS电源，确保仪器处于安全状态。

四、注意事项1. 操作过程中，严格遵守仪器操作规程，确保实验数据准确可靠。

2. 定期对仪器进行维护和保养，确保仪器处于良好状态。

3. 操作人员应佩戴防护用品，如手套、口罩等，防止样品和试剂对人体的危害。

iCAP Q 简明操作规程一、仪器的准备1开机(停机Shutdown到待机Standby状态)1)打开Ar 气钢瓶的开关，分压调至0.6MPa（6bar,不能大于0.7MPa）2)打开抽风。

3)打开稳压电源开关，检查电源电压输出是否稳定和零地电压是否小于5V。

4)打开仪器左侧主电源开关——ON位置，此时机械泵也会随之启动，观察前面板的三个LED指示灯，LED状态如下：指示灯状态信息Power绿色主电源开启灭主电源关闭Vacuum 绿色分析仪内达到高真空状态。

红色涡轮泵出现故障橙色涡轮泵频率>800 Hz。

橙色闪烁涡轮泵频率<800 Hz。

灭系统已通气System 蓝色系统启动蓝色闪光等离子体联锁被激活灭系统关闭5)启动Instrument Control程序，检查分析室真空度，等到真空达到6.0E-7mbar以下时才能进行后续操作。

2点火（Standby到Operate 状态）1)检查Ar 气是否足够并且已打开，调谐溶液、高纯水是否准备好。

2)确认排风工作正常, 风压在0.4-0.7mbar之间。

3)打开水循环开关。

4)装好蠕动泵管，压下泵管夹。

5)把进样毛细管插入纯水中6)单击ON→YES，此时仪器会点燃等离子体并完成抽扩散区真空打开滑阀等一系列动作最后自动进入Operate状态。

7)将进样毛细管放入1ppb Tune B Solution溶液中，数据显示界面观察Li、Co、In、U的信号强度和稳定性是否正常。

如果不满意可执行Autotune. 3仪器的校正注意：质量校正可定期执行，检测器校正须在仪器有提示时做1)做质量校正（Mass Calibration）：将进样毛细管放入Tune B Solution中,点击Mass Calibration，进入向导界面根据提示进行操作（一般只需点击Next即可）。

2)做检测器校正（Detector Cross Calibration）：确认仪器已处于最佳化，将进样毛细管放入Setup Solution中，点击Detector Setup，进入向导界面根据提示进行操作（一般只需点击Next即可）。

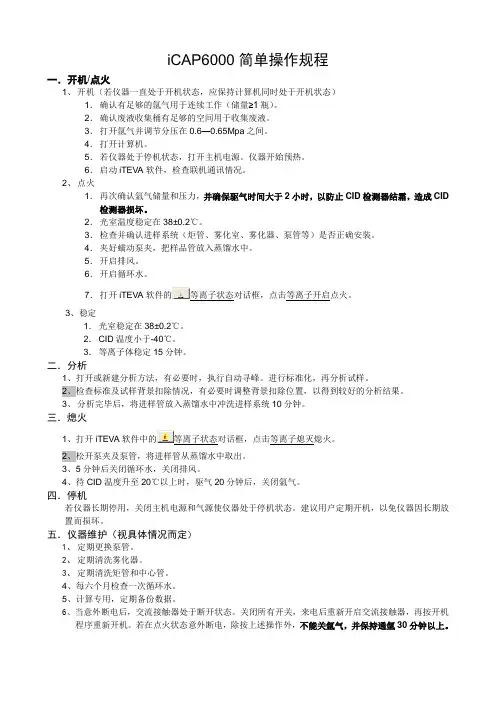

iCAP6000简单操作规程一．开机/点火1、开机（若仪器一直处于开机状态，应保持计算机同时处于开机状态）1．确认有足够的氩气用于连续工作（储量≥1瓶）。

2．确认废液收集桶有足够的空间用于收集废液。

3．打开氩气并调节分压在0.6—0.65Mpa之间。

4．打开计算机。

5．若仪器处于停机状态，打开主机电源。

仪器开始预热。

6．启动iTEVA软件，检查联机通讯情况。

2、点火1．再次确认氩气储量和压力，并确保驱气时间大于2小时，以防止CID检测器结霜，造成CID 检测器损坏。

2．光室温度稳定在38±0.2℃。

3．检查并确认进样系统（炬管、雾化室、雾化器、泵管等）是否正确安装。

4．夹好蠕动泵夹，把样品管放入蒸馏水中。

5．开启排风。

6．开启循环水。

7．打开iTEVA软件的等离子状态对话框，点击等离子开启点火。

3、稳定1．光室稳定在38±0.2℃。

2． CID温度小于-40℃。

3．等离子体稳定15分钟。

二．分析1、打开或新建分析方法，有必要时，执行自动寻峰。

进行标准化，再分析试样。

2、检查标准及试样背景扣除情况，有必要时调整背景扣除位置，以得到较好的分析结果。

3、分析完毕后，将进样管放入蒸馏水中冲洗进样系统10分钟。

三．熄火1、打开iTEVA软件中的等离子状态对话框，点击等离子熄灭熄火。

2、松开泵夹及泵管，将进样管从蒸馏水中取出。

3、5分钟后关闭循环水，关闭排风。

4、待CID温度升至20℃以上时，驱气20分钟后，关闭氩气。

四．停机若仪器长期停用，关闭主机电源和气源使仪器处于停机状态。

建议用户定期开机，以免仪器因长期放置而损坏。

五．仪器维护（视具体情况而定）1、定期更换泵管。

2、定期清洗雾化器。

3、定期清洗矩管和中心管。

4、每六个月检查一次循环水。

5、计算专用，定期备份数据。

6、当意外断电后，交流接触器处于断开状态。

关闭所有开关，来电后重新开启交流接触器，再按开机程序重新开机。

若在点火状态意外断电，除按上述操作外，不能关氩气，并保持通氩30分钟以上。

iCAP 7000系列电感耦合等离子体发射光谱仪用户手册© September 2009目录概述 (5)用户文件 (6)预安装手册 (6)硬件手册 (6)iTEVA 软件手册 (6)iTEVA帮助 (6)仪器设备 (7)预安装手册 (7)标准进样系统安装 (8)安装炬管 (8)炬管和中心管插入仪器中 (10)连接雾化室和雾化器 (11)连接进样及排废液的泵管 (13)炬管准直 (15)执行自动寻峰 (15)进样系统配置 (17)蠕动泵管选择 (17)内标 (17)特殊应用硬件 (18)数据库 (19)创建本地数据库 (19)创建数据库连接 (21)第四章 (24)使用iCAP (24)操作前系统准备 (24)关闭仪器 (24)分析操作 (25)方法优化 (25)运行 iCAP (25)操作序列 (26)如何运行分析 (28)创建方法 (28)执行分析 (29)自动寻峰 (30)校正 (30)分析未知物 (31)关闭系统 (31)ThermoFisher Scientific Page 3 of 40iCAP 7000 目录 Page 4 of 40ThermoFisher Scientific 维护..................................................................................................32 仪器清洁.....................................................................................32 进样系统的清洗及去污.............................................................32 清洗炬管.....................................................................................32 清洗雾化室.................................................................................33 清洗雾化器.................................................................................33 清洁吹扫光路视窗.....................................................................34 预防性维护....................................................................................34 冷却水.........................................................................................34 安全..................................................................................................35 的安全.........................................................................35 引言.............................................................................................35 安全预防措施.............................................................................36 电气安全.....................................................................................37 设备清洁及去污.........................................................................37 安全危害防护.............................................................................37 WEEE 指令.................................................................................37 监管公告. (37)Thermo Fisher Scientific Page 5 of 40第一章关于iCAP 7000的介绍 iCAP 7000系列是使用中阶梯光栅设计及电荷注入式装置（CID ）固态检测器进行元素分析的系列化电感耦合等离子体发射光谱仪（ICP-OES ）。
