改性纤维球参考资料：/esite/newsDetails446.htm改性纤维球与普通纤维球最大的区别在于是一种不同于纺织用染色性差的高分子聚合物-改性纤维丝束精细制作而成，亲水疏油，在对含油污水处理中具有效果佳、精度高、易冲洗、使用周期长等优点，广泛应用于油田、石化加工，印染等行业污水处理中。
改性纤维球滤料是由改性纤维丝扎结而成的，它适用于油田含油污水的精细过滤，也适用于其它工业废水的精细过滤。
改性纤维球去除油及有机物的机理为：直接拦截、惯性拦截和电化吸附。
滤前水质含油≤15mg/L，悬浮物≤10mg/L；滤后水质含油≤5mg/L，悬浮物≤2mg/L。
纤维球表面经过改性处理，对油及有机物的吸附能力增强；改性纤维球新型结扎方式，运行时滤层孔隙率沿水流方向逐渐减小，形成了比较理想的滤料上大下小的孔隙分布状态。
纤维球滤料工作原理：其过滤过程既有横向深层过滤，也有纵向深层过滤，从而有效地提高了过滤精度。
当滤层被污染需清洗再生时，清洗水沿反方向通过纤维滤床，在反洗水流和清洗空气的作用下，纤维密度调节装置带动纤维滤床向上运动，使纤维滤料向上伸展，达到松散状态，通过气水混合清洗技术，在气泡聚散和水力冲洗过程中，纤维滤料纵向处于不断抖动状态，由此使得纤维滤料清洗的十分彻底，从而达到理想的清洗效。
过滤时，利用过滤器或滤池中的水位由上而下的重力使滤层压缩，纤维束滤料处于密实状态，提高了滤层截留杂质的效能，保证了滤后水质。
冲洗时，气水由下而上地冲击扰动，使束状滤料处于悬浮松状态，滤层中的吸附截留物得到洗脱。
从而实现了束状纤维滤料无序装填过滤和有序装填反洗的最佳状态。
使用时由上部进水，下部出水。
此时，在水流的作用下和重力的作用下，纤维密度调节装置推动纤维滤床向下运行，纤维滤层被压缩，其堆积密度沿水流方向逐渐加大，使滤层沿水流动方向的孔隙度由大逐渐变小，相应滤层孔隙直径和孔隙逐渐减小，从而形成了一个特别理想的变孔隙深层过滤状态。

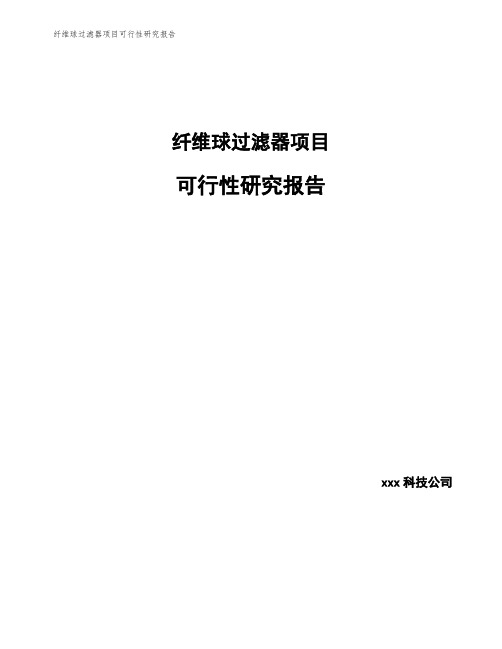

纤维球过滤器项目可行性研究报告xxx科技公司纤维球过滤器项目可行性研究报告目录第一章项目概况第二章背景及必要性第三章市场调研第四章项目建设规模第五章选址方案第六章土建工程方案第七章项目工艺技术第八章环境保护说明第九章安全经营规范第十章项目风险评估第十一章项目节能概况第十二章项目实施进度第十三章项目投资方案第十四章项目经济效益分析第十五章招标方案第十六章项目评价结论第一章项目概况一、项目承办单位基本情况（一）公司名称xxx科技公司（二）公司简介公司始终坚持“服务为先、品质为本、创新为魄、共赢为道”的经营理念，遵循“以客户需求为中心，坚持高端精品战略，提高最高的服务价值”的服务理念，奉行“唯才是用，唯德重用”的人才理念，致力于为客户量身定制出完美解决方案，满足高端市场高品质的需求。
公司能源计量是企业实现科学管理的基础性工作，没有完善而准确的计量器具配置，就不能为企业能源消费的各个环节提供可靠的数据，能源计量工作也是评价一个企业管理水平的一项重要标志；项目承办单位依据ISO10012-1标准建立了完善的计量检测体系，并通过审核认证；随后又根据国家质检总局、国家发改委《关于加强能源计量工作的实施意见》以及xx省质监局《关于加强全省能源计量工作的通知》的文件精神，依据国家《用能单位能源计量器具配备和管理通则》（GB17176-2006）的要求配备了计量器具并实行量化管理；项目承办单位已经建立了“能源量化管理体系”并通过了当地质量技术监督局组织的评审认证，该体系的建立，进一步强化了项目承办单位对能源计量仪器（设备）的管理力度，实现了以量化管理促节能，提高了能源计量数据的真实性、准确性，凭借着不断完善的能源量化体系，实现了对各计量数据进行日统计、周分析、月汇总、年总结，通过能源计量数据的有效采集、处理、分析、控制，真实反映了项目承办单位能源消费的实际状态，为节能降耗、保护环境、提高企业的市场竞争力，做出了积极的贡献，从而大大提高了项目承办单位的能源综合管理水平。

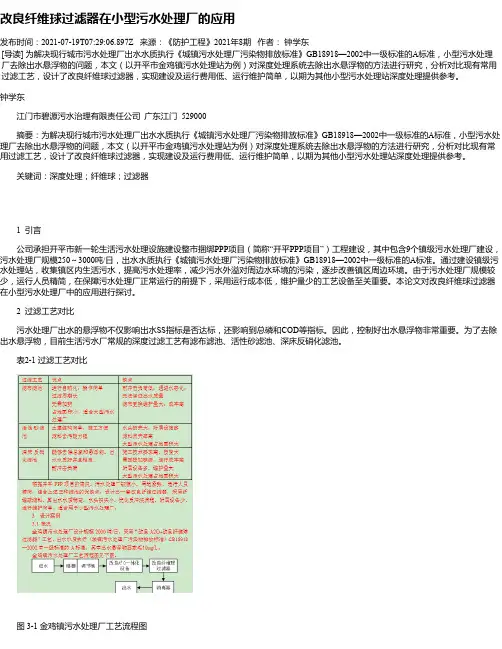

改良纤维球过滤器在小型污水处理厂的应用发布时间：2021-07-19T07:29:06.897Z 来源：《防护工程》2021年8期作者：钟学东[导读] 为解决现行城市污水处理厂出水水质执行《城镇污水处理厂污染物排放标准》GB18918—2002中一级标准的A标准，小型污水处理厂去除出水悬浮物的问题，本文（以开平市金鸡镇污水处理站为例）对深度处理系统去除出水悬浮物的方法进行研究，分析对比现有常用过滤工艺，设计了改良纤维球过滤器，实现建设及运行费用低、运行维护简单，以期为其他小型污水处理站深度处理提供参考。
钟学东江门市碧源污水治理有限责任公司广东江门 529000摘要：为解决现行城市污水处理厂出水水质执行《城镇污水处理厂污染物排放标准》GB18918—2002中一级标准的A标准，小型污水处理厂去除出水悬浮物的问题，本文（以开平市金鸡镇污水处理站为例）对深度处理系统去除出水悬浮物的方法进行研究，分析对比现有常用过滤工艺，设计了改良纤维球过滤器，实现建设及运行费用低、运行维护简单，以期为其他小型污水处理站深度处理提供参考。
关键词：深度处理；纤维球；过滤器1 引言公司承担开平市新一轮生活污水处理设施建设整市捆绑PPP项目（简称“开平PPP项目”）工程建设，其中包含9个镇级污水处理厂建设，污水处理厂规模250～3000吨/日，出水水质执行《城镇污水处理厂污染物排放标准》GB18918—2002中一级标准的A标准。
通过建设镇级污水处理站，收集镇区内生活污水，提高污水处理率，减少污水外溢对周边水环境的污染，逐步改善镇区周边环境。
由于污水处理厂规模较少，运行人员精简，在保障污水处理厂正常运行的前提下，采用运行成本低，维护量少的工艺设备至关重要。
本论文对改良纤维球过滤器在小型污水处理厂中的应用进行探讨。
2 过滤工艺对比污水处理厂出水的悬浮物不仅影响出水SS指标是否达标，还影响到总磷和COD等指标。
因此，控制好出水悬浮物非常重要。

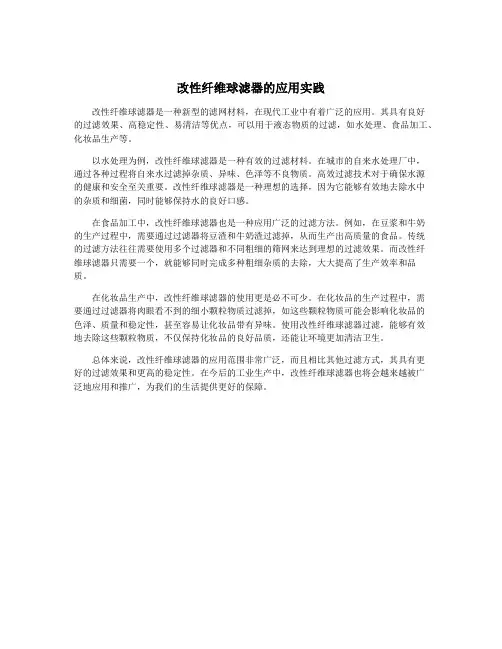

改性纤维球滤器的应用实践
改性纤维球滤器是一种新型的滤网材料，在现代工业中有着广泛的应用。
其具有良好
的过滤效果、高稳定性、易清洁等优点，可以用于液态物质的过滤，如水处理、食品加工、化妆品生产等。
以水处理为例，改性纤维球滤器是一种有效的过滤材料。
在城市的自来水处理厂中，
通过各种过程将自来水过滤掉杂质、异味、色泽等不良物质。
高效过滤技术对于确保水源
的健康和安全至关重要。
改性纤维球滤器是一种理想的选择，因为它能够有效地去除水中
的杂质和细菌，同时能够保持水的良好口感。
在食品加工中，改性纤维球滤器也是一种应用广泛的过滤方法。
例如，在豆浆和牛奶
的生产过程中，需要通过过滤器将豆渣和牛奶渣过滤掉，从而生产出高质量的食品。
传统
的过滤方法往往需要使用多个过滤器和不同粗细的筛网来达到理想的过滤效果。
而改性纤
维球滤器只需要一个，就能够同时完成多种粗细杂质的去除，大大提高了生产效率和品
质。
在化妆品生产中，改性纤维球滤器的使用更是必不可少。
在化妆品的生产过程中，需
要通过过滤器将肉眼看不到的细小颗粒物质过滤掉，如这些颗粒物质可能会影响化妆品的
色泽、质量和稳定性，甚至容易让化妆品带有异味。
使用改性纤维球滤器过滤，能够有效
地去除这些颗粒物质，不仅保持化妆品的良好品质，还能让环境更加清洁卫生。
总体来说，改性纤维球滤器的应用范围非常广泛，而且相比其他过滤方式，其具有更
好的过滤效果和更高的稳定性。
在今后的工业生产中，改性纤维球滤器也将会越来越被广
泛地应用和推广，为我们的生活提供更好的保障。
改性纤维球滤器的应用实践【摘要】改性纤维球滤器是一种新型的过滤材料，在各领域的应用逐渐增多。
本文从水处理、废气处理、工业领域、环境保护和生活污水处理五个方面详细介绍了改性纤维球滤器的实际应用情况。
通过对比分析，总结出改性纤维球滤器在不同领域的优势和特点，以及其在环境保护和资源回收中的重要作用。
结论部分对改性纤维球滤器的应用效果进行总结，并展望了未来的发展方向。
该研究旨在提高人们对改性纤维球滤器的认识，促进其在实际生产中的广泛应用，为解决环境问题和提升生活质量做出贡献。
【关键词】改性纤维球滤器、应用实践、水处理、废气处理、工业领域、环境保护、生活污水处理、结论、展望、发展、环境保护、技术创新、持续改进。
1. 引言1.1 改性纤维球滤器的应用实践概述改性纤维球滤器是一种高效的过滤设备，广泛应用于水处理、废气处理、工业领域、环境保护和生活污水处理等领域。
其独特的结构和材料使其具有较高的过滤效率和处理能力，成为各行业中不可或缺的重要设备之一。
在水处理领域，改性纤维球滤器可以有效去除水中的悬浮物、细菌和有机物质，提高水质纯度，保障人们的饮用水安全。
在废气处理中，改性纤维球滤器能够吸附和分解有害气体，减少大气污染，改善空气质量。
在工业领域，改性纤维球滤器被广泛应用于液体分离、固液分离等工艺中，提高生产效率，减少环境污染。
在环境保护中，改性纤维球滤器可帮助处理工业废水、生活污水等，减少水污染，保护生态环境。
通过对改性纤维球滤器在不同领域的应用实践进行总结和展望，可进一步推动其技术发展和应用推广，为解决各种领域的环境问题提供更有效的解决方案。
部分到此结束。
2. 正文2.1 改性纤维球滤器在水处理领域的应用改性纤维球滤器在水处理领域发挥着重要作用，其独特的过滤性能和高效的处理效果受到了广泛的认可和应用。
在水处理领域，改性纤维球滤器被广泛应用于城市供水、工业废水处理、生活污水处理等方面。
其优点主要包括过滤速度快、除菌效果好、使用寿命长等。
纤维球滤料水处理特点及优点：纤维球填料是由纤维丝结扎而成的。
它与传统的钢性颗粒滤料不同，具有弹性效果好，不上浮水面，空隙率大。
在过滤过程中，滤层空隙沿水流方向逐渐变小，比较符合理想滤料由上大下小的孔隙分布，具有效率高，滤速快（20-50m/h），截污溶量大，过滤效果好，可再生，使用成本低，适应于各种水质的过滤。
纤维球过滤器具有效率高，设备占地面积小，在水处理中，尤其是深水处理有较高的应用价值，它采用深层技术直接过滤的方式，不需加药剂（投加药剂效果更好），可将不易沉淀去除的微小悬浮物截留。
纤维球滤料如何选择使用规格：为了达到满意的处理效果，我公司可根据原水源水质（悬浮物含量多少、颗粒大小）提供不同规格的滤球，使处理水质达到更理想的效果，用于污水处理COD去除率一般在10-30％之间。
纤维球表面经过改性处理，对油及机杂的吸附能力增强；纤维球新型结扎方式，运行时滤层孔隙率沿水流方向逐渐减小，形成了比较理想的滤料上大下小的孔隙分布状态，过滤效果更好；滤速高，可达25～30m/h。
滤料只需每年补充10％左右，无需更换。
改性纤维球过滤器具有以下特点：1．滤料对聚合物的截留较小，不会形成聚合物聚集的现象；2．滤速高，处理量大，出水水质受流速及人水水质影响不大；3．水头损失增长缓慢，反冲洗周期可长达72h；4．在聚驱含油污水处理中，过滤效果优于原流程的核桃壳过滤器和石英砂过滤器的两级过滤；5．适用于油田聚驱含油污水深度处理，出水达到低渗透油层注水水质标准；此外，改性纤维球过滤器具有投资少、占地面积小、运行费用低等优点，在油田含油污水，特别是对聚驱含油污水的深度处理，具有良好的使用性能和非常广泛的应用前景。
网址：改性纤维球滤料改性纤维球是由改性纤维丝结扎而成的。
是由含量在35%～85%之间的第二和第三单体的共聚物纺丝制得的改性纤维丝束经过预热→ 蒸汽牵伸→ 水洗→ 烘干→ 热定形→ 卷曲→ 分丝→ 扎结→剪断→包装等工艺加工而成。
改性纤维球过滤技术用于海上油田污水的深度处理
唐广荣
【期刊名称】《工业水处理》
【年(卷),期】2014(000)011
【摘要】针对海洋石油勘探开发污染物排放浓度限值变化的要求，结合某海上平台设计紧凑、可利用空间狭小的特点，提出采用改性纤维球过滤技术进行生产水精细过滤，解决了海上平台空间和承重受限问题，利用海上油田伴生天然气在反洗过程进行吹扫，提高了污水处理效果，排海污水中油质量浓度从30 mg/L降至15 mg/L，固相颗粒质量浓度从50 mg/L降至5 mg/L，为海上油田生产污水深度处理作出了有益的探索。
【总页数】3页(P77-79)
【作者】唐广荣
【作者单位】中海石油中国有限公司湛江分公司，广东湛江524057
【正文语种】中文
【中图分类】TE42
【相关文献】
1.大庆油田含油污水深度处理双向过滤技术 [J], 任彦中;朱玉萍;于洪明
2.改性纤维球在稠油污水回用于锅炉用水的试验 [J], 曾玉彬;张学鲁;杨东威;冉蜀勇;朱泽民
3.改性纤维球过滤器在油田污水处理中的应用 [J], 李凯欣
4.改性纤维球在油田污水处理中的应用 [J], 黄程;王梅;夏荫轩;张永强
5.改性纤维球过滤技术在萨北油田深度污水处理站的应用 [J], 张伟
因版权原因，仅展示原文概要，查看原文内容请购买。
改性纤维球过滤器的应用性研究李淑华Ξ 李宝彦 马新民 路江安(大庆石油学院) (大庆电泵公司)摘 要 介绍了过滤器的结构和亲水憎油改性纤维球滤料,根据来水水质情况可以采用压紧式或非压紧式纤维球过滤器的结构。
在大庆油田进行现场应用性试验,结果表明,改性纤维球过滤器具有滤速高、处理量大的特点,适用于聚驱油田含油污水深度处理,出水达到低渗透层注水水质标准。
关键词 改性纤维球 过滤器 含油 悬浮物含量中图分类号 TQ05118+5 文献标识码 A 文章编号 025426094(2003)0420211204 油田开采后期,采用三次采油技术,聚合物驱油是其中一种有效的方法。
聚合物的注入使采出液的油水分离难度增大,处理后的含油污水达到油田注水指标困难。
原有水驱含油污水处理工艺,如锰砂、石英砂及核桃壳过滤技术均难以达到要求,其主要表现在反冲洗次数增加、反冲洗不彻底、滤料污染周期缩短、出水含油量高、悬浮物超标、出水水质不达标等方面。
根据上述情况,经多次研究反复试验,采用的改性纤维球过滤器过滤技术对注聚含油污水的处理,具有滤速高、过滤能力大、反冲洗周期长、滤料使用周期长等优点,根据来水水质情况,可分别采用压紧式和非压紧式过滤器结构,经过在大庆油田有限责任公司现场试验,出水可达到聚驱油田注水水质标准。
1 改性纤维球滤料改性纤维球滤料由特种纤维经过改性制成,是针对含油污水处理研制开发的新型材料,其纤维丝具有亲水憎油性,对油及悬浮物吸附能力强;反洗再生能力强,即使在原油中长时间浸泡,也能利用常温水在短时间内清洗干净。
改性纤维球滤料为球状结构(图1)[1],滤料所用的纤维丝具有较好的弹性,而且丝径较细,制成的纤维球滤料比表面积较大。
纤维球滤料在过滤器中形成的滤层孔隙沿水流方向逐渐变小,形成了理想的上大下小孔隙分布状态,增强了截污能力,更有利于油及悬浮物的去除[2]。
图1 改性纤维球滤料结构2 过滤器结构根据来水情况和出水水质要求不同,改性纤维球过滤器采用两种结构:压紧式和非压紧式过滤器[3]。
压紧式过滤器(图2a)过滤时,根据过滤精度和系统压差要求,调整压紧装置的压紧量,含油污水由进水口进入,通过滤料上拦截孔板进入罐体内,通过亲水憎油性滤料过滤。
滤料在过水的作用下沉积于滤料下拦截孔板,滤料依靠直接拦截、惯性拦截和表面吸附等机理去除水中含油和机械杂质,清水经过滤料下拦截孔板,由出水口排除。
当滤料污染到一定程度,超过滤料纳污量时,就要进行反冲洗。
反冲洗时由压紧装置升起透水式压实体至预定高度,切换到反冲洗流程,出水口变为反冲洗水入口,进水口变为反冲洗水出口,水Ξ李淑华,女,1956年生,副教授。
黑龙江省大庆市,163318。
流通过反冲洗水入口自下而上与过滤时相反的方向流经过滤器,同时搅拌装置的桨叶不断旋转,使滤料做上下翻滚,进行反冲洗,污物从滤料上脱落进入水中,由反冲洗水出口排除罐体外,流入污水池。
反冲洗完毕后,切换到过滤流程,进入过滤状态,进行下一个工作周期。
非压紧式过滤器(图2b )与压紧式过滤器相比,在结构上取消了压紧装置,工作时除了没有压紧过程外,其余过程与压紧式过滤器相同。
a.压紧式b.非压紧式图2 改性纤维球过滤器1———搅拌装置; 2———滤料上拦截孔板; 3———罐体; 4———透水式压紧体;5———滤料下拦截孔板; 6———裙式支座; 7———基础; 8———滤料压紧装置;9———出水口; 10———滤料; 11———进水口3 改性纤维球过滤器性能试验应用性试验在大庆油田有限责任公司的两个采油厂进行,利用已建站水管网来水对改性纤维球过滤器进行性能试验。
3.1 试验参数和工艺流程技术参数为:单罐处理能力 ≥4800m 3/d 滤速16～30m/h反冲洗周期≥12h 反冲洗时间15～30min原工艺流程为图3中实线,通过核桃壳过滤器一级过滤,再经石英砂过滤器二级过滤。
试验所采用的工艺流程为图3中的虚线和点划线。
一是增压泵出口管线接一级核桃壳过滤器过滤,二级采用改性纤维球过滤器过滤,如图中点划线所示;二是仅采用一级改性纤维球过滤器进行过滤,如图中虚线所示。
图3 试验工艺流程图3.2 纤维球过滤器过滤试验结果采用纤维球过滤器过滤来水,来水含油、过滤后含油、来水悬浮物含量和滤后悬浮物含量的试验结果如图4所示。
图4 采用纤维球过滤器过滤结果 来水含油平均在30mg/L ,来水悬浮物平均含量在27mg/L 的条件下,采用纤维球过滤器过滤后的出水可以达到含油均值8mg/L ,悬浮物含量均值3mg/L ,粒径中值不大于2.0μm 。
3.3 进水情况和过滤效率的试验结果一级为核桃壳过滤器二级为石英砂过滤器(原流程)与采用纤维球过滤器(试验流程)试验结果见图5,来水悬浮物和滤后悬浮物去除率试验结果见图6。
图5 来水含油量和含油去除率试验结果图6 来水悬浮物和滤后悬浮物去除试验结果 原流程与试验流程在来水条件相同的情况下,改性纤维球过滤器过滤对含油和悬浮物含量去除率为90%,而一级为核桃壳过滤器二级为石英砂过滤器的两级过滤流程含油和悬浮物含量去除率最大仅为50%,而且随时间的增加,含油和悬浮物含量去除率逐渐降低。
试验还表明,采用一级为核桃壳过滤器二级为纤维球过滤器的两级过滤流程与采用单级纤维球过滤器过滤流程相比,在同样的来水情况和相同出水指标的条件下,可以延长反冲洗周期。
4 结论通过试验,对改性纤维球过滤器的应用性研究可以得出如下结论:a.适用于油田聚驱含油污水深度处理,出水达到低渗透油层注水水质标准; b.滤速高,处理量大,出水水质受流速及入水水质影响不大;c.水头损失增长缓慢,反冲洗周期可长达72h ;d.在聚驱含油污水处理中,过滤效果优于原流程的核桃壳过滤器和石英砂过滤器的两级过滤;e.滤料对聚合物的截留较小,不会形成聚合物聚集的现象。
此外,改性纤维球过滤器具有投资少、占地面积小、运行费用低等优点,在油田含油污水,特别是对聚驱含油污水的深度处理,具有良好的使用性能和非常广泛的应用前景。
参考文献1 钱克钢.深层过滤的回顾与展望———纤维球过滤剖析.工业水处理,1993,13(2):32 井田宏明,滕井正博,春田俊男.水处理媒体的制造方法.日本公告特许.平1-26726(特开昭57-156012),1981.33 李淑华.开放可调压紧式水处理装置.实用新型.Z L012509175,2002:1～3(收稿日期:2003203218,修回日期:2003206223)Application Study on the Modified Fiber Ball FiltersLI Shuhua 1,LI Baoyan 1,MA X inmin 2,LU Anjiang 2(1Daqing Institute of Pet roleum ,Daqing ,163318,Heilongjiang ,China ;2Daqing S ubm arine Pum p Corporation ,Daqing ,163311,Heilongjiang ,China )(下转第226页)的产生排放,保护了大气环境。
