纤维球过滤器工作原理
纤维球过滤器是一种常见的液体过滤设备，主要由一群纤维球组成。

它的工作原理是通过纤维球的特殊结构和流体的流经来实现过滤的目的。

当液体经过纤维球过滤器时，液体中的悬浮物质会被纤维球捕获，并分离出来。

这是因为纤维球表面的纤维结构可以形成许多细小的孔隙，这些孔隙能够有效地截留悬浮物质，使其无法通过。

此外，纤维球之间的间距也可以起到过滤的作用。

当液体经过纤维球之间的空隙时，较大的颗粒或其他杂质会被拦截在纤维球之间，从而实现过滤的效果。

纤维球过滤器的滤料通常是纤维球，这些纤维球可以由不同材料制成，如聚丙烯、聚乙烯等。

纤维球的直径一般在0.5-2毫
米之间，可以根据过滤要求选择不同直径的纤维球。

除了过滤物质之外，纤维球过滤器还可以去除部分溶解性物质，例如重金属离子、有机物等。

这是因为纤维球的表面具有一定的吸附性，能够吸附一部分溶解在液体中的物质。

总的来说，纤维球过滤器通过纤维球的特殊结构和流体的流经，实现了对液体中的悬浮物质和溶解物质的过滤和吸附，从而达到净化液体的效果。

纤维球过滤器操作、维护说明书江苏双翔环保科技有限公司一、原理简介和性能：纤维球过滤器为钢制圆形罐，采用经特殊加工后的纤维球为过滤介质，具有较强的吸附能力，并能反冲洗再生，抗压能力强，化学性能稳定，硬度高，耐磨性好，长期使用不需经常更换，吸附截污能力强、亲水性好、抗油浸，且该滤料比重略大于水反冲再生方便，其最大特点就是能直接采用滤前水反冲洗，无需借助气源和化学药剂，运行成本低\管理方便,反冲洗强度低,效果好,滤料不易腐烂,经久耐用．二、操作运行说明：1、操作前的准备：（1）检查各连接管道进出口是否符合要求，并进水进行试运转，观察各传动部件是否灵活，电气控制元件是否动作可靠，有无异常噪音，人孔、手孔、阀门等是否漏水．（2）检查减速机润滑油的加注情况，并达到油标位置的要求．（3）确认设备无以上问题可做以下运行工作．2、设备的正常操作运行：（1）打开进、出水阀及放气阀，关闭反冲进水阀反冲排污阀，待放气口出现溢水时关闭放气阀，进入正常运行．3、反冲洗：（1）当滤前滤后压力差为0.03~0.04MPa时，打开反冲进水阀门、反冲排污阀，关进水泵、关闭进水阀、关闭出水阀。

同时开启电动机进行搅拌，冲洗时间为8~10分钟，同时观察其水质情况，待出水清澈，即可停止反冲洗。

（2）完成反冲洗后关闭电机进行过滤。

（3）进行过滤时打开进、出水阀及放气阀，关闭反冲进水阀反冲排污阀，待放气口出现溢水时关闭放气阀，进入正常运行．三、注意事项：1、本设备应必须保证足够的冲洗强度，冲洗时除了清洗滤料外还消除滤料的结块，故冲洗强度应十分注意。

2、必须保证足够的冲洗时间，冲洗时间不足时，一方面滤料没有足够的碰撞时间，另一方面冲洗水脏水来不及排除导致污物重返滤层。

3、经常检查观察驱动机构运转是否正常，如有异常应尽早停车检查，排除故障。

4、对运转机械应经常加注润滑油或油脂。

5、如发现密封件漏水，应及时进行更换或调整。

6、新减速机开始运行满30小时后，应全部排掉箱内机油，清洗后加注同规格机油，以后每隔6~12个月调换新机油一次。

高效快速纤维球过滤器的应用摘要:介绍了纤维球过滤器的特点、工作原理及其在脱盐水装置中的应用效果。

现代化大型脱盐水装置中，为了充分利用一级脱盐阳树脂的交换性能，必须要控制进入一级阳离子交换器原水中的悬浮物含量，即低于2mg／L。

兰州石化公司某厂脱盐水装置属兰化乙烯改扩建工程的配套项目。

其制水的工艺过程采用PLC程序控制自动操作。

该装置于1996年一季度建成投产，至今已运行6年，各项指标均符合设计要求。

本文对其原水预处理系统纤维球过滤器作以介绍。

1 设备选型该脱盐水装置的原水由水厂抽取黄河水经澄清过滤后供给。

供水压力为0．3～0．4MPa(G)，原水中悬浮物含量正常约为5mg／L，洪水季节高达8mg／L 以上，为保护阳树脂不被污染，原水进入一级脱盐阳离子交换器前必须要进行预处理，使悬浮物含量低于2mg／L。

装置原水预处理的产水能力正常为310t／h，最大为360t／h。

预处理设备是选用常规的机械过滤器，还是选用新开发的纤维球过滤器，是参加建设的各方都极为关注的问题。

纤维球过滤器是清华大学90年代初开发的新型水过滤器。

该过滤器的主要优点是原水通过滤层的滤速高，最佳滤速为25～30m／h，当滤速为30m／h，仍可保证稳定的出水水质。

处理水量为360t／h时，若选巾3m的过滤器，其台数为2台。

根据本工程用地有限(机械过滤器需要5台)、投资紧张的特点，虽缺乏巾3m纤维球过滤器的某些操作数据，但可借鉴国内已有的巾2m过滤器的相关经验，再采取一些相应的措施，应当可以满足本工程的需要。

因此最终选择了采用两台直径3m的纤维球过滤器并列运行的方案。

2 纤维球过滤器的特点及工作原理纤维球过滤器体内填充高度约1．2m的涤纶纤维球作为过滤层，原水由过滤器上部进入设备，经过过滤层将水中颗粒、胶状物等悬浮物质截留于过滤层中的上部，经过滤层由下部流出，使出水悬浮物低于2mg／L，以确保一级脱盐水装置的稳定运行。

涤纶纤维球滤料具有柔性好、密度小、可压缩和空隙率大的特点，过滤时受工作压力、上层截泥和滤料白重的影响，形成上松下密的理想滤层分布状态，纤维球以其极大的比表面积和孔隙率吸附并截留水中的悬浮颗粒，充分发挥出滤料深层截污能力；因反冲洗容易，故自用水率低；还具有耐磨损、化学稳定性强的优点；当滤料受有机物污染严重时，还易于采用化学清洗方法再生。

杭州上下水处理设备有限公司纤维球过滤器为钢制圆柱形罐体，采用纤维球为过滤介质，压力式运行。

纤维球过滤料与传统的钢性颗粒滤料相比具有以下几个特性：不浮在水面上、弹性效果好、空隙大、工作周期长、水头损失小等优点。

一、工作原理：
在整个处理过程中，滤层空隙沿水流方向逐渐变小，比较符合理想滤料上大下小的空隙分布梯度，效率高，滤速快达到20~50 m，截污容量大，纤维球的过滤周期是砂滤料的3倍左右，过滤效果好，可再生，用汽水反冲洗，冲洗水量为过滤水量的1~2%。

二、产品应用：
广泛应用于生活和各类工艺用水过滤处理，也可作为各种污水回用的深处理，具有过滤速度快，处理水量大，占地少的特点。

纤维球过滤器，配有针轮减速器搅拌装置，在反冲洗时筒内充满水，启动减速器搅拌装置，使桶内纤维球滤料上下翻滚疏松便于清洗。

适用于循环水旁流过滤、生活水深度处理、锅炉给水处理、
杭州上下水处理设备有限公司反渗透前置过滤，污水回用过滤；适用于油田含油污水回注的粗、中、精细过滤及油田、炼油厂污水的外排处理。

三、技术参数：
工作温度：５℃～40℃（特殊温度可定做）
工作压力：0.1MPa~0.6MPa操作方式：手动、全自动操作
产品规格：ф600~ф3000
单机流量：8 m³/h ~210 m³/h
水反洗强度：10～12L/m2·S
过滤速度：20m/h~50m/h 一般30m/h
简体材质：304、316L、Q235衬胶、衬塑、涂环氧
杭州上下水处理设备有限公司
四、产品规格：
更多详情请拨打联系电话或登录杭州上下水处理设备有限公司官网/咨询。

纤维球过滤器的介绍纤维球过滤器系列产品为钢制圆形罐体，采用压力式过滤，以纤维球为滤料。

本产品具有过滤速度高、处理量大、处理效果好、占地面积少等优点。

适用于各种行业废水生物处理后的直接过滤、废水回用、深度处理预处理、工业给水及游泳池循环水处理。

该产品通过省级鉴定粗滤精滤进水ss﹤100mg/L 进水ss﹤20mg/L出水ss﹤5~10mg/L 出水ss﹤1mg/L工业给水油田注水深度处理的予处理化工溶液精滤旁滤与废水回用电子高标准用水空调循环冷却水其他高精度用水游泳池循环水规格及主要技术参数结构及特点纤维球过滤器按反冲洗方式不同分气反冲洗及机械反冲洗两种形式，具有：滤速高、处理量大，运行效果稳定、设备占地少；结构紧凑一体化，易于安装和操作维护；滤料耐磨耐蚀、孔隙率高、截污容量大、比重适中，易反冲洗等优点。

宜兴市海源环保设备有限公司(以下简称：集团公司)始建于1988年。

是一家国内环保大型企业，她集设计研究、开发生产、安装调试于一体，经过近二十年的长足发展，已在国内外颇具盛名。

下设五个控股子公司：一个环保设备厂：一个玻璃钢厂：一个填料厂：一个机械精加工厂：一个专业生产经营管理部。

公司性质为有限责任公司，占地面积3.3万平方米，生产厂房建筑面积为12000平方米，科研、设计、办公、商务活动及生活用房建筑面积为6800平方米。

集团员工500余人，科技人员和技术工人占公司员工的80％，均通过系统的专业培训，其中有多名国内外资深的专家融入公司进行科技研制开发。

主要经营环境污染防治设备、软化水脱盐水设备、玻璃钢产品的制造、水处理填料及曝气设备的制造；各类科技产品的研究、开发设计；技术咨询服务；国内贸易及进出口业务。

公司具有齐全的整机检测中心及科研开发中试设施和各类检测仪器设备。

科学技术是第一生产力，人才开发、引进人才是关键。

公司于先后与同济大学、南京大学、航空航天部7院、环境模拟与污染控制国家重点联合实验室合作，进行技术交流、合作、开发。

什么是纤维球过滤？
纤维球滤料是由丝径为20～80μm的聚酯纤维丝制成。

最早由日
本尤尼奇卡公司研制。

日本纤维球滤料有刚性，不可压缩；我国的纤维滤料柔性可压缩，一般采用纤维束或纤维球，表面呈丝网状结构，孔隙率分布均匀。

纤维球滤料密度小、比表面积大、滤层孔隙率高、滤速高、水头损失小、滤层截污能力强、过滤周期长和操作简便。

聚酯纤维具有无毒、耐酸碱腐蚀、耐磨损、吸附能力强的优点。

纤维球过滤时受工作压力、上层截泥和滤料自重的影响，滤层空
隙沿水流方向逐渐变小，比较符合理想的滤料有上大下小的空隙分布，可再生。

纤维球过滤器结构特点∶在滤料层上、下方各设一块多孔板，再
生方式分别为机械和气水反冲洗。

气水反冲洗借助气泡在滤层中上升时的搅动，使悬浮物迅速脱离滤料随水流走，多孔板挡住纤维球不散失。

机械搅拌再生时，可只用水再生。

高效纤维节能过滤器产品说明书一原理概述高效纤维节能过滤器，是我公司引进德国深层过滤技术，经过多年实践研制的新型节能水净化器。

它采用束装纤维为过滤器的滤料，束装纤维的直径由几微米到几十微米，并有比表面积大、吸附能力强、过滤阻力小等特点，解决了粒状滤料的过滤效率精度受滤料粒径限制以及过滤阻力大等问题，极大提高了过滤精度、过滤效率和截污容量。

在过滤器的上端设有可以改变纤维密度的调节装置。

设备过滤时，原水从上至下通过滤层，纤维调节装置向下压缩纤维，纤维密度沿水流方向逐渐加大，滤料的空隙沿水流方向逐渐减小，由此实现了深层过滤。

当滤料堵塞时，纤维密度调节装置自动将纤维拉直并处于放松状态，即可用气、水进行联合反冲洗。

二适用范围高效纤维节能过滤器可以有效去除水中的悬浮物，并对水中的有机物、胶体、铁、锰等有明显的去除作用。

广泛应用于电力、石油化工、冶金、造纸、纺织、食品、饮料、汽车、锅炉、水产养殖等行业。

1 循环处理的深层过滤1.1 电力、石化、化工、化肥、中央空调等行业的循环冷却处理。

1.2 游泳池、洗车、淋浴用水的循环回用水处理。

1.3 水产养殖行业的循环水处理和水源预处理。

2 给水处于是的深层过滤2.1 自来水行业的深层过滤，取代砂滤。

2.2 纯净水、饮品、饮料、酒类等行业的水源预处理。

2.3 锅炉用水的预处理。

3 工业及生活污水处理作为吸附、离子交换、膜分离法等的预处理，也作为生化处理后的深度处理，使滤后水达到回用的要求。

三技术参数及特点1 过滤速度快：一般为30m-45m/h，是石英砂过滤器的3-4倍。

2 过滤精度高：经过混凝处于是的进水浊度≤20FTU时，滤后水浊度≤1FTU；污水浊度≤150FTU时，滤后水浊度≤35FTU。

3 过滤阻力小、节能：当过滤速度为30m/h时，起始压力降约为0.02Mpa。

4 设备体积小：设备体积与同样滤水量的石英砂过滤器相比为其体积的0.3倍左右。

5 截污容量大：设备的截污容量为6-10kg/m3(滤料)。

1、设备总说明1.1产品的工艺简介1.1.1纤维球过滤器纤维球过滤器具有流速高、效率高、设备占地面积小的优点，在水处理中，尤其是深水处理中有较高的应用价值，它采用深层技术直接过滤的方式，不需要加药剂，可将不易沉淀去除的微小悬浮物截留。

该设备纤维球滤料选用优质涤纶纤维丝结扎而成。

纤维球用自身表面所沾附的大量生物团与水反复接触，使水中的悬浮物及有机物降解而达到处理目的。

可将不易沉淀去除的微小悬浮物截留。

滤速比传统砂滤料高3.5倍，滤料能反洗再生。

设备反洗采用气水分别反洗法对滤料进行再生处理。

本设备采用人工手动操作方式。

阀门为法兰蝶阀。

1.1.1全自动钠离子交换器该设备采用专门的旋转阀来协调两个交换柱工作，使产水与辅助作业同时进行，达到连续产水的目的。

本设备属于钠型浮床离子交换水处理设备，采用逆流再生工艺。

运行时原水与再生液的流向相反，原水自交换柱下部自下而上通过树脂层。

1.2产品的工艺流程1.2.1纤维球过滤器纤维球过滤器基本工艺流程为：产水→气反洗→水反洗→正洗→产水1.2.2钠离子交换器设备工艺流程历经10个基本周期，旋转阀旋转一周，每柱经历10个基本周期的流程：松床→再生→小清洗→小清洗→大清洗→产水→产水→产水→产水→产水→松床……。

交换柱交替循环，达到连续产水之目的。

设备为双罐，分别再生，同时产水。

1.3全自动钠离子交换器自控原理简介全自动钠离子交换器采用机电一体化原理设计。

系统微采用德国西门子中小型PLC 控制系统S7-200作为水处理项目系统中程序的自动控制，监测、计量和控制与之相关的液位、水泵等的启停等参数。

并配置有相应开关量输入模块，开关量输出模块，模拟量输入模块，模拟量输出模块和RS485和以太网通讯接口模块等，I/O点数预留10%。

循环水的压力、流量等测量信号进入该控制系统。

支持MODBUS-RTU、TCP/IP、profibus-dp通用通讯协议。

主要功能：1)、具有单机、系统手动/自动两种操作模式。

纤维球和纤维束过滤器技术性能与参数【技术性能】性能项目具体指标性能项目具体指标单台处理能力15-210m3/h 悬浮物去除率85-96% 过滤速度30m/h 反洗强度0.5m3/min.m2设计压力0.6MPa 反洗历时20-30min阻力系数串联≤0.3MPa周期反洗水量比1-3% 并联≤0.15MPa工作周期8-48h 截泥污量6-20kg/m2粗滤(单台并联) 进水SS≤100mg/l，出水SS≤10mg/l，10微米粒径去除率≥95%精滤(单台并联) 进水SS≤20mg/l，出水SS≤2mg/l，5微米粒径去除率≥96%二级串联进水SS≤100mg/l，出水SS≤2mg/l，5微米粒径去除率≥96%【型号说明】QL 2000 I Z纤维球过滤器过滤器直径I串联、II并联（单台不标）自动（手动、单台不标）【单台过滤器外形结构】【单台过滤器技术参数】型号处理量m3/h功率KWa过滤进水反洗出水b过滤进水反洗出水c排气d溢流地基载荷t/m2QL－800 15 4 DN50 DN50 DN32 20 3.2【单台过滤器外形尺寸】【串联、并联自动(手动)QL型纤维球过滤系统外形结构】【串联自动(手动)QL型纤维球过滤系统外形尺寸】DN L L1L2L3L4L5H H1H2H3自重W800 3100 1360 780 1200 700 533 3848 420 720 780 3280 1000 3390 1420 840 1320 750 603 3826 420 720 780 3420 1200 3800 1700 950 1500 800 711 4043 540 800 940 3890 1600 4600 2146 1190 1900 800 686 4294 505 1000 1005 47882000 5550 2525 1390 2300 950 782 4454 564 820 974 6075 2400 6400 2990 1650 2700 1000 852 4454 389 1100 939 6918 2600 6800 3230 1800 2900 1000 1088 4562 414 1000 914 7286 2800 7260 3540 2000 3100 1060 1098 4810 404 1200 1004 8018 3000 7660 3695 2050 3300 1060 1098 4830 403 1200 1003 8894【并联自动(手动)QL型纤维球过滤系统外形尺寸】DN L L1L2L3L4L5H H1H2H3自重W800 3100 1360 780 1200 700 533 3848 420 720 780 3280 1000 3390 1420 840 1320 750 603 3826 420 720 780 3420 1200 3800 1700 950 1500 800 663 4043 540 800 940 3890 1600 4600 2146 1190 1900 800 759 4294 505 1000 1005 4788 2000 5550 2525 1390 2300 950 782 4454 564 820 974 6075 2400 6400 2990 1650 2700 1000 788 4454 389 1100 939 6918 2600 6800 3230 1800 2900 1000 1088 4562 414 1000 914 7286 2800 7260 3540 2000 3100 1060 1098 4810 404 1200 1004 8018 3000 7660 3695 2050 3300 1060 1098 4830 403 1200 1003 8894【串、并联自动(手动)QL型纤维球过滤基础尺寸】DNAB C D E 串联并联800 1230 1230 1200 600 1300 520 1000 1380 1380 1320 660 1360 520 1200 1420 1420 1500 900 1545 603 1600 1730 1730 1900 1300 1994 804 2000 2080 1900 2300 1700 2455 1065 2400 2350 2375 2700 1900 2910 1260。

纤维球过滤器简介一．产品功能纤维球过滤器适用于处理江、河、湖泊及水库等浊度不大于100mg/1的地表水的深度净化处理；同样适用于游泳池循环用水处理，废水生物处理后的直接过滤，更适合水源比较紧张的缺水地区给水，使出水水质透明、清洁、卫生。

达到国家饮用水水质标准。

二．适用范围适用于油田污水、工业污水、化工溶液较重、污水深度处理的预处理、电子纯水制备，旁滤与废水回用，电力高标用水，空调循环冷却水，其它高精度用水及游泳池循环水等场合。

三．产品特点过滤精度高、处理量大、滤速快、反冲洗强度低，滤料再生效果好。

四．技术参数1．处理效果粗滤(单台并联) 进水SS≤100MG/L，出水SS≤10MG/L，10微米粒径去除率≥95%精滤(单台并联) 进水SS≤20mg/L，出水SS≤2mg/L，5微米粒径去除率≥96%二级串联进水SS≤100mg/L，出水SS≤2mg/L，5微米粒径去除率≥96%截污容量6-20kg/m22．工作环境参数①.工作温度：5-60℃（特殊温度可定做）；②.工作压力： 0.6MPa；③.进水水压：≥0.04MPa；④.反冲洗进水水压：≥0.15 MPa；⑤.进出口压差：≤0.05MPa。

3．运行参数①.工作方式：压力式；②.运行方式：水流自上而下；③.过滤速度：20-30m/h；④.运行周期：8-48h；⑤.反洗方式：气水结合；⑥.反洗耗水：1-3%；⑦.反洗强度：5-15L/s·m2；⑧.反洗历时：20-30min；⑨.反洗膨胀率：40-50%。

五．工作原理纤维球过滤器主要有圆筒式压力容器，支座、入孔及连接管等组成，其工作原理可分为过滤和反冲洗两个阶段。

过滤时原水加入定量的混凝剂，经水泵叶轮快速混合后进入本设备进行净化过滤，随着过滤时间的延续，滤层上截留物逐渐增多，水流经过滤的水头损失会逐渐增加，一般当水头达到5米时即应进行反冲洗，反冲洗的方法是调节阀门的开闭，使原水往原出水口处进水，进水口的排污口排出污水，在水反冲洗前应先进行气反冲，反冲历时5分钟后，再进入水冲洗，反冲完毕即可投入正常运行状态。

纤维球过滤器技术说明1、总则1.1设备的选型经过仔细研究业主提供的招标方件，并进行方案讨论和么复论证，充分发挥我企业所具有的成熟的过滤技术和各方面的优势,遵循相关设计规范和要求,我们决定采用我公司成熟的纤维球过滤器参与本次报价。

2、设计条件2.1执行标准GB150-98《钢制压力容器》GB/1900-2000《质量管理体系》Q/321088ZLA001-2002《过滤器》JB2932《水处理设备制造技术条件》JB/T4737-95《椭圆形封头》GB/13306《标牌》JB3223《焊条质量管理规程》GB50221-95《钢结构工程质量检验评定标准》GB98688《埋弧焊焊缝坡口的基本形式与尺寸》GB178-85《工业企业噪声控制设计规范》2.2主要参数见附后参数表2.3过滤机理2.3.1过滤，是目前水处理系统中保证交货水质的一个不可缺少的环节。

快滤池通过加大滤料粒径，提高滤速发挥了深层滤床的过滤能力，砂子作为滤料，以其各方面的优势一直占统治地位。

但是，水力反冲洗使得砂层的粒径分布随过滤水流方向（自上而下）逐渐增大，下层部分滤料仍没有发挥作用，这是目前过滤技术的最大弱点，为改进快滤池的这种状况,人们进行了不懈的努力，于是出现了：a）改变水流方向：上向流//双向流//辐射流b）滤料的改进：轻质泡沫塑料珠//橡胶粒//双层滤料//三层滤料2.3.2通过以上方式的不断改进虽然取得了一定的成就，但终因滤料易流失、反洗不干净、操作麻烦、仍存在局部的水力筛分等现象，无法达到理想的滤层分布状态而充分发挥深层截污的能力。

2.3.3在1983年日本尤尼奇卡公司首创一种与众不同的新型纤维球滤料，这种滤料用聚脂纤维制作成球或扁平椭球体，纤维球具有水头损失小、滤速高、截污量大等优点引起人们的重视，此后前苏联、美国等发达国家对此也做过很多研究。

其物理性能如下：形式：球或扁平椭球体纤维径：20-25um材质：聚脂纤维纤维长：15-20mm滤料径：10-30mm 比重：1.38g/cm3充填密度：70Kg/m3 空隙率：96%2.3.4采用这种滤料速成可达到20-40m/h，水头损失小、污量大、洗再生方便，反冲洗水量占过滤水量的1-2%左右，纤维球滤料在各方面的优异性能引起了人们的重视。

多介质纤维材料过滤器的种类及应用利用纤维材料作为过滤介质的过滤设备称纤维过滤器，是20世纪80年代开发出来的一种新型过滤设备。

纤维过滤是利用纤维在压实状态下形成的微孔通道，滤除水中的悬浮杂质，与粒状过滤材料相比，纤维过滤材料比表面积大，有更大的吸附界面，同时纤纤维球结构示意图维柔软，能够实现密度调节，沿水流方向过滤孔径逐渐变小的过滤方式，实现了深层过滤。

纤维过滤材料的种类纤维过滤的材料主要有聚醋纤维、丙纶纤维、玻璃纤维、尼龙纤维和碳纤维等；纤维过滤器类型主要有纤维球过滤器、胶囊挤压式纤维过滤器(LLY高效过滤器)、刷型纤维过滤器、旋压式纤维过滤器和活塞式纤维过滤器等。

其中最普遍应用的是纤维球过滤器和纤维束过滤器。

纤维球过滤器过滤器的床层由纤维球堆积而成。

纤维球有两种：一是用热处理方法将许多根长度为15-20mm的聚醋纤维弯曲、黏结成直径为15-20mm的纤维球，如图4-21(a)所示；二是将一束纤维丝从中间处紧密结扎或热熔黏结，使纤维呈辐射状的球体如图4-21(b)所示。

纤维球过滤器具有以下特点：①纤维球的孔隙分布不均匀，球心处纤维最密，球边处纤维最松；在床层中，纤维球之间的纤维丝相互穿插；过滤时，床层在水压以及上层截泥和滤料的自重作用下，形成滤层空隙沿水流方向逐渐变小的理想分布状态；②深层过滤明显，截污容盆大;③纤维球容易流化，反洗强度低，自用水量少；④球中心部位的纤维密实，反洗时无法实现疏松，截留的污物难于彻底清除，故一般需要联合使用机械搅拌或压缩空气清洗，增加球间碰挽频率和摩擦力。

纤维球过逮器的滤层高度一般为1.2m，滤速为25-30m/h，悬浮物除去率大于80%，截留污泥量为2-12kg/m，水头损失为0.02-0.15MPa，水反洗强度为6-10L/(m2·s)，自用水率小于3%。

GQL22400纤维球过滤器技术说明一、主要技术参数·直径（外径×壁厚）：φ2420×10mm·填料层高度：~1200mm·纤维球直径：φ32mm·设计温度：常温·设计压力：0.60MPa·试验压力：0.75MPa·水头损失：＜10m·反洗膨胀高度：~500mm·视镜数量：2个·视镜耐压：0.80MPa·反洗水强度：0.5m3/min. m2·反洗时间：20min·反洗水耗：≤3%·进水口直径：DN200·出水口直径：DN200·反洗水入口直径：DN200·反洗水出口直径：DN200·排气口直径：DN65·搅拌机功率：18.5KW·防护等级：IP54·绝缘等级：B级·运行周期：24小时二、主要结构及工作原理纤维球过滤器主要由主体、封头、滤网、托板、进出水系统、搅拌系统、反洗水系统、填料等部件组成。

1、主要结构⑴主体壳体上下封头采用椭圆形标准封头，壳体板用碳钢钢板，坡口机打好坡口后，用卷板机卷制成形，所有焊缝均用埋弧自动焊机焊接，其焊接质量符合GB150-1998钢制压力容器标准。

⑵上下滤网采用定制不锈钢丝网，结构紧密，使用寿命长。

⑶滤料承托采用钢板经钻床打孔，下方用工字钢作托架。

⑷搅拌机构采用双层桨式搅拌机，搅拌效果好，便于反冲洗。

⑸进出水系统的管件均采用无缝钢管，其管件均按S311钢制管道零件标准要求制造，所有法兰按JB81-94凸面板式平焊钢制管法兰标准制造。

⑹过滤器整体制作完毕，每台进行压力试验，其试验方法和要求按GB150-1998钢制压力容器标准和JB2932-86水处理设备制造技术条件标准进行。

⑺滤料采用绦纶丝纤维球，吸附力强，反复使用寿命长。

2、工作原理原水流入主体内经填料层除去原水中的悬浮物等水中杂物，滤后水流出主体。

目录一、QCJB系列双亲可逆纤维球过滤器 (2)1、设计、制造、检验、试验遵循的规范标准 (2)2、设备技术简介 (3)2.1、滤料特性 (3)2.2、设备工作原理 (4)2.3、滤料的反洗 (5)3、设备工艺说明 (6)4、设备主要技术参数 (6)I N S P E C T I O N R E P O R TPage 2of 7(continuation page)Job No: N/A Report No: 02 Date of Report: Aug. 10, 2010 Customer : AGPSUMMARY REPORT一、QCJB系列双亲可逆纤维球过滤器1、设计、制造、检验、试验遵循的规范标准GB/T19000-2000 《质量管理体系》Q/321088ZLA001-2005 《过滤器》SY/T0523－93 《油田水处理过滤器》JB2932 《水处理设备制造技术条件》GB/T700-1988 《碳素结构钢》GB/T709-1988 《热轧钢板和带钢的尺寸、外形、重量及允许偏差》JB/T4746-2002 《钢制压力容器用封头》GB/T8163-1999 《输送液体用无缝钢管》GBJ17 《钢结构设计规范》GB/T9119-2000 《平面、突面板式平焊钢制法兰》GB13985-88 《手工电焊焊接接头的基本型式尺寸》GB/T13306-1991 《标牌》SYJ4007-1986 《涂装前钢材表面处理规范》GB4878-85 《防锈包装》GB12348-90 《工业企业厂界噪声标准》GB50054-95 《低压配电设计规范》ZBJ98003-1987 《水处理设备油漆包装技术条件》I N S P E C T I O N R E P O R TPage 3of 7(continuation page)Job No: N/A Report No: 02 Date of Report: Aug. 10, 2010 Customer : AGPSUMMARY REPORT2、设备技术简介2.1、滤料特性2.1.1随着产品不断进入市场，纤维技术也不断得到发展，为了适应少量含油工况的水质处理，我公司与南京大学化学系共同研发双亲可逆纤维滤料，采用特殊的工艺方式使其纤维分子产生位移、分子结构重新排列组合，使其亲油疏水性能改变为亲水疏油性能，从而达到不亲油便于反洗的目的。

几种纤维过滤器的工作原理及特性张万友1,　郗丽娟1,　陈雪梅1,　齐铁范2(1.东北电力学院应用化学系,吉林吉林市132012; 2.吉林热电厂,吉林吉林市132001) 摘　要:　对纤维球过滤器、胶囊挤压式纤维过滤器、压力板式纤维过滤器及自压式纤维过滤器的工作原理、结构特点及其存在的问题从理论到实践进行了深入剖析,证实纤维过滤器具有运行流速高、截污能力强和出水水质好的优势。

关键词:　纤维过滤器;　纤维球;　过滤装置中图分类号:TU991.24 文献标识码:B 文章编号:1000-4602(2003)06-0023-03 基金项目:国家重点新产品项目(2002ED660020) 与粒状过滤材料相比,纤维过滤材料的比表面积较大,有更大的界面吸附并截留悬浮物,同时纤维较柔软,在过滤时能够实现密度调节或沿水流方向过滤孔径逐渐变小的合理过滤方式,极大程度地实现了深层过滤,使设备出水质量、截污能力、运行流速都得到大幅度提高。

1　纤维球过滤器取一束短纤维,在其中心紧密结扎或热熔粘结,使短纤维形成呈辐射状的球体结构。

这种纤维球的个体特征是球中心纤维密实,越靠近球边缘则纤维越疏松,孔隙率分布不均。

纤维球过滤器是在容器内填装纤维球形成床层,由于纤维球个体较疏松,在床层中纤维球之间的纤维丝可实现相互穿插,此时纤维球的个体特征已不重要,床层形成了一个整体。

床层中纤维球受到的压力为过滤水流的流体阻力、纤维球自身的重力以及截留悬浮物的重力之和(如果水流从上至下通过床层,该力在滤层中沿水流方向是依次递增的)。

因纤维球具备一定弹性,在压力下滤层孔隙率和过滤孔径由大到小渐变分布,滤料的比表面积由小到大渐变分布。

这是一种过滤效率由低到高递增的理想过滤方式,直径较大、容易滤除的悬浮物可被上层滤层截留,直径较小、不易滤除的悬浮物可被中层或下层滤层截留。

在整个滤层中,机械筛分和接触絮凝作用都得到充分发挥,从而实现较高的滤速、截污容量和较好的出水水质。

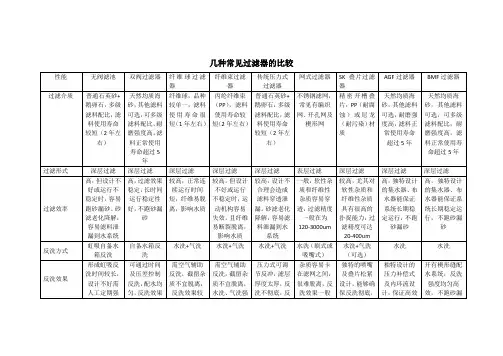

纤维球过滤器及其他过滤器介绍(总4页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除纤维球过滤器及其他过滤器介绍TLX-BQ（J）F系列纤维球过滤器纤维球过滤器是压力过滤器中较为新型的水质精密处理设备，出水水质能够达到含油污水回注的标准，它是由新型的化学配方合成的一种特殊的纤维丝做成的。

从纤维滤料的亲油型改为了亲水型，过滤层运用高度约的涤纶纤维球，原水由上而下进入流出，按反冲洗方式不同分为气反冲洗（BQ型）及机械反冲洗（BJ型）。

纤维球过滤器纤维球滤料指标数值指标数值过滤速度20~50m/h水头损失3~10m冲洗强度3m3/min·m2（气冲）最大工作压力min·m2（水冲）冲洗历时10~20min粗滤进水SS＜100mg/L精滤进水SS＜20mg/L 出水SS＜5~10mg/L出水SS＜1mg/L型号说明结构及特点滤速高、处理量大，运行效果稳定、设备占地少；结构紧凑一体化，易于安装和操作维护；滤料耐磨耐蚀、孔隙率高、截污容量大、比重适中，易反冲洗。

适用范围粗滤精滤工业给水油田注水深度处理的予处理化工溶液精滤旁滤与废水回用电子高标准用水空调循环冷却水其他高精度用水游泳池循环水注：TLX-BJF型Ф2400及以上为蜗轮减速器过滤器是利用一种或几种过滤介质，在一定的压力下把浊度较高的水通过一定厚度的粒状或非粒材料，从而有效的除去悬浮杂质使水澄清的过程，常用的滤料有石英砂，无烟煤，锰砂等，主要用于水处理除浊，软化水，纯水的前级预处理等，出水浊度可达3度以下。

纤维束过滤器是一种结构先进、性能优良的压力式纤维过滤设备。

它采用一种新型的束状软填料-纤维作为滤元，其滤料直径可达几十微米甚至几微米，并具有比表面积大，过滤阻力小等优点，解决了粒状滤料的过滤精度受滤料粒径限制等问题。

微小的滤料直径，极大的增加了滤料的比表面积和表面自由能，增加了水中杂质颗粒与滤料的接触机会及滤料的吸附能力，从而提高了过滤效率和截污能力。

纤维过滤器纤维过滤器产品概述纤维过滤器是以旋翼式纤维滤料为技术核心的系列过滤器。

旋翼式纤维滤料它具有颗粒滤料反冲洗洗净度高、反冲洗及初滤水耗水量少的优点；又有纤维过滤料比表面积大、过滤精度高、截污量大、滤床空隙率高的优点；同时还具有适应不同介质本领强、反冲洗效果好、滤床利用率大的特点。

过滤时，旋翼式纤维过滤料在滤器中形成孔隙由上而下是呈上大下小梯度变更分布的近乎理想的滤床，滤床的该结构有利于水中固体悬浮物的有效分别，大的固体悬浮物将在上部被截留，而小的未能被截留的固体悬浮物将下行，由于滤床的空隙渐渐变小，必将在下部被截留。

从而在滤器中由旋翼式纤维过滤料形成的滤床不但具有过滤的高精度，同时也具有过滤的高滤速。

滤器反冲洗时，在水流、气流的强力撞击下，滤床膨胀，滤料上浮，纤维丝束渐渐呈膨松状态，由于旋翼式纤维过滤料长有旋翼，其旋翼带动纤维丝束作不充足的旋转，摇摆，相互撞击，从而大大地加速了纤维丝束上附着的悬浮颗粒的分别，提高了滤料的清洗速度，节省了反冲洗的用水量，节省了反冲洗的能源。

纤维过滤器重要特点1.过滤精度高，出水水质好：对水体中的悬浮颗粒的去除率可达98%，另外对各种大分子有机物、胶体、病毒、细菌等也有肯定的去除作用。

2.过滤速度快：由于采纳纤维滤料，显著加添了滤床的孔隙率，提高了过滤速度，为一般砂滤器的3～4倍。

3.反冲洗、用水量少：反冲洗时旋翼带动纤维丝束作不充足的旋转，摇摆，相互撞击，从而大大地加速了纤维丝束上附着的悬浮颗粒的分别，提高了滤料的清洗速度。

4.适应介质本领强、隔栅不缠绕：多种纤维滤料的优化组合，具有适应不同介质本领强。

5.滤料表面处置具有疏油性：采纳表面处置技术的旋翼式纤维过滤料，具有疏油等多种优良特性。

而且运行性好，不易缠绕，不易打结及耐反冲洗。

纤维过滤器重要用途纤维过滤器广泛用于电力、化工、造纸、冶金、印染、城镇供水等行业的：工业给水系统、生活给水系统、热网回水系统、循环冷却水系统、洗浴水循环处置系统以及水资源的深度处置的预处置、中水回用等。
