管桩施工组织设计新(龙禧)高强.doc

  • 格式：doc
  • 大小：104.00 KB
  • 文档页数：15

目 录 第一章 编制说明和依据 一、编制说明 二、编制依据 第二章 工程总体概况 一、工程概况 二、施工工程组织总体设想方案 三、施工段划分 第三章 施工部署、施工准备及保证工期的措施 一、施工部署 二、施工准备 三、保证工期的具体措施 第四章 主要施工方案及工程质量保证措施 一、主要施工环节的质量控制 二、质保体系表 三、打桩阶段的具体技术、质量措施 第五章 安全文明施工及环境保护措施 一、安全教育规范措施及安全封闭措施 二、桩工机械运输 三、装卸桩工机械 四、打桩作业 五、文明施工措施 六、环境保护措施 第六章 项目管理班子的人员配备、素质及管理经验 一、总部及现场管理技术人员配置 二、项目经理部职能机构及质保体系 第七章 劳动力、机械设备和材料投入计划 一、 机具设备计划 二、 劳动力计划 第八章 冬雨季施工措施 第一章 编制说明和依据

一、编制说明 本施工组织设计是严格按照设计要求，结合本公司多年来承担过类似工程的施工经验和资源配备能力进行策划编制的；人员、机械配置、材料调配、进度安排、质量、安全控制的部署，是以满足本工程的质量、工期的要求为原则，依据本工程的设计特点、功能要求、地区环境及施工条件，确定本工程的各单位工程和各分部分项工程之间的搭接、配合关系，及施工过程的空间布置和时间排列。本着以“科学、经济，优质、高效”的指导思想指导本工程的施工组织和施工策划，实现本投标施工组织设计中我公司对业主质量、工期的承诺。 二、编制依据 1．建设单位提供的桩位布置图； 2．本工程的工程地质勘察报告； 3．《建筑桩基技术规范》和《施工技术操作规程》； 4．《施工现场临时用电安全技术规程》JGJ46－88； 5．国家文明施工及安全规范要求 6．本公司历年来已成熟的施工经验 7．连云港市地基基础工程公司颁发的有关技术文件工艺标准。 8．连云港市地基基础工程公司《质量保证手册》和质量体系《程序文件》及相关的安全、文明施工管理制度等。

第二章 工程总体概况 一、工程概况： 1、工程名称：龙禧深蓝广场（公寓）桩基工程 2、工程地点：连云港市经济开发区管委会西侧 3、施工现场：“三通一平”已基本具备 4、地质情况：详见地质勘探报告 5、桩基类型：本工程设计采用《先张法预应力混凝土管桩》图集（苏G03-2002）PHC-500(100)AB-C80预应力高强管桩。 6、桩基数量：PHC-500(100)AB-C80-13,13高强管桩47根（抗压桩），共1222米；PHC-500(100)AB-C80-11,13,13高强管桩405根（抗拔桩），共14985米。 7、施工方法：采用二台D6.3T柴油锤锤击施工。 8、桩承载力：单桩竖向承载力特征值详见施工图纸。 二、施工工程组织总体设想方案 1、优选项目经理：我公司总部立即组织项目经理班子挑选出以陈建国为项目经理，该同志施工管理经验丰富，在我市曾多次组织施工大型桩基工程，并受到业主的一致好评。 2、精选打桩设备：我公司选择2台状况完好的桩机设备施打该工程，确保工程质量。 3、工期目标：具备施工条件，建设单位、监理公司及施工单位共同验收放线点为准，工程桩计划每天施工11根。 4、质量目标：按图纸及规范要求，确保合格工程标准； 5、安全目标：杜绝一切重大伤害事故，确保不发生任何安全质量事故； 6、文明目标：严格执行国家及省、市有关施工现场场容、场貌、环境保护和市容、卫生管理的规定，抓标准现场管理，争创文明工地； 三、施工段划分 共分为二个施工段，实行统一管理，分段作业。

第三章 施工部署、施工准备及保证工期的措施 一、施工部署： 施工程序： 接受打桩施工任务→了解施工现场条件→安排施工任务计划→熟悉有关打桩资料，编审施工方案→做好施工准备工作→组织机械与人员进场→组装机械进行试打→正式打桩→任务结束→整理资料→办理竣工结算手续 二、施工准备 1、建立以项目经理陈建国为主的现场项目经理部，落实各项人员，开展项目工作。（见项目部表） 2、施工场地准备： （1）施工场地要求建设单位做好“三通一平”工作，打桩前清理高空、地上、地下障碍物； （2）场地要求平整、压实，保证桩机安全行走； （3）保证运输车辆正常通行。 3、组织桩机及其配套设备进场，并进行安装调试，保证桩机设备100％的完好率； 4、熟悉图纸，组织甲方、监理、设计、施工单位进行施工前技术交底，并由总公司总工程师会同项目部施工技术人员进行技术交底； 5、定位放线 （1）以甲方提供的红线（基准点）放出拟建桩基工程的四个大角的轴线点，并在打桩区附近（避开车辆辗压）引出其控制点，妥加保护供使用（一般用木桩钉入地下，桩上钉钉做控制轴线或用砼墩蹭做标志），其数量可按实际要求设置（也可以引至邻近的永久固定的地面或墙、柱之上），当场请建设、监理、设计单位代表对拟建工程定位轴线进行复核，并办理有关手续存档。 （2）放桩位“点”——从已验四大角轴线点放出有桩位的轴线供使用： ①钉25×25×150小木橛或用长300－400园的钢筋头（并用石灰粉撒上以便寻找）。 ②放桩轴线的尺寸偏差必须在规范允许范围之内，全部钉入与地面平，并做好引控点的保护工作； ③测量桩位，用石灰撒点，扦探有无障碍物清理后填实； ④确定桩位，以每条轴为基准，校正桩位，偏差率必须控制在最小范围内，桩橛不得高于施工场地地面并做好标记。多余的木橛或钢筋头全部拔除，避免桩位错乱； ⑤在轴线齐全，“桩位桩橛”全部放好后，现场施工人员必须进行自检，然后会同公司质检部门进行复查无误后，由公司质检科会同建设单位、监理单位代表进行桩位复核查对，并及时办理“桩位验收”手续签证存档； ⑥“桩位桩橛”在正常打桩过程中都是正式桩位，必须经常检查复核，以防止丢失或移位，杜绝造成打桩工程的质量事故发生。 6、整理、收集开工前工程所需的各种资料（材料检验报告、桩合格证、管桩强度报告、施工组织设计等），递交开工报告，待批准后进入正式开工阶段。 7、施工用电准备： （1）二台走管式打桩机（配柴油锤）打管桩包括配备四台交流焊机（考虑施工中交叉用电的因素存在），每台用电总量按60KW计算，进场后按用电要求将每台桩机的电缆接至配电箱； （2）晚间照明要准备每台桩机配置碘钨灯两盏（照明电8KW）。 三、保证工期的具体措施 1、确保机械100％完好率，维修工跟班作业，备足零配件； 2、本工程采用二台桩机同时施打，每天两台桩机打桩不得少于11整根。 3、桩运输按每天现场统计的作业量，提前一天将桩按计划数拉至现场。每天供桩量不得少于20整根。 4、实行每天工程量承包制，超额有奖制度。 第四章 主要施工方案及工程质量保证措施 一、主要施工环节的质量控制： 1．建立项目经理、管理人员和操作工人的现场质量体系组织机构，做到现场的质量工作事事有人管，人人有专责，办事有程序，检查有标准，形成从上到下的质量管理网络； 2．强化目标管理，各主要职能人员职责公布上墙； 3．认真开展各项工程质量检查制度，将工程中的质量隐患消除在萌芽状态。 二、质量保证体系表（见第六章质保体系表） 三、打桩阶段的具体技术、质量措施： （一）施工方案

1．桩锤选择：根据本工程的特点、规模、桩的入土深度、工期，我公司选择二台D6.3T柴油打桩机同时进场，可确保本工程顺利、保质、保量按期完成。 2．打桩程序： 打桩机就位→挂吊桩绳索→起吊桩顶部插入桩帽→桩尖插入桩位并双向初步校正→打冷锤2－3击检查桩身稳定→校正桩身垂直度→正式打桩（做好记录）→送桩至设计标高（或满足贯入度控制要求）。 3．打桩施工顺序： 根据本工程桩位比较密集的特点，打桩时宜采用从中间向两侧施工的施工顺序。严格控制打桩速度，给土壤一定的恢复期。对标高不同的桩宜先打深标高桩，后打浅标高桩，其具体施工顺序参见桩基施工流向图。 （二）管桩施打技术保证措施： 1、桩身质量检查控制：管桩起吊前，应严格检查其桩身质量，有质量缺陷的严禁使用，并保证桩质量的技术资料齐全，方可使用； 2、桩位复核控制：施打前应校核桩位尺寸的准确率，桩位尺寸误差应控制在20mm以内。每天进入现场的运输车辆较多，加之桩机行走、打桩过程土壤隆起等因素，将不同程度地影响桩位尺寸准确率。每天施工前应检验、复核已埋设桩位尺寸一次。 3、垂直度控制：桩起吊后，用两台经纬仪双向控制桩架、桩身垂直度。桩起吊就位后，桩身、桩锤必须在同一垂直线上，严格控制桩身的垂直度(允许偏差值≤0.5%的桩身高度)。如果超差应及时调整，必要时需拔出重插，不得采用强拔的方法进行快速纠偏，而将桩身拉裂、折断； 4、桩起吊控制：吊点采用一点吊，自桩顶往下2m处，最大弯距要小于管桩的允许弯距值； 5、沉桩控制：（1）必须保证第一节桩的垂直度，对整根桩的施工质量至关重要，不得偏心锤击，必须及时更换锤垫，保证桩头完整。 （2）桩进入好土层及持力层后，要计算锤击数求贯入度，落距控制在1.5m左右，不得忽高忽低，宜重锤轻击，以达到设计要求； （3）打桩过程中一根桩原则上应一次打入，中途不得人为停锤，确须停锤，亦应尽量缩短停锤时间； 6、桩接头控制：（1）管桩拼接采用端板焊接连接，焊接前应清理端板坡口上的浮锈，露出金属光泽，以利焊接； （2）接桩就位后要保证上下节桩打正接点，如有间隙，可用垫铁填实焊牢，接桩焊条第一层必须用φ3.2mm电焊条打底，第二层用φ4m-φ5m，一般采用E43XX焊条； （3）焊接时应沿桩周六点对称打点，待上下节桩固定后拆除导向箍，分层施焊。坡口槽的电焊必须满焊。接桩后焊接冷却五分钟后再施打，严禁用水冷却或焊好即打； 7、送桩控制：送桩器必须坚固完好，不得有变形，并有足够长度、刚度，套入桩帽周圈应有适当的间隙，且送桩器与桩顶接触面应加一定厚度的纸板作弹性垫层，防止打碎桩头；桩顶标高和贯入度观测必须用水平仪由专人负责，且必须每打一根测一根。 8、标高控制：根据设计要求，打桩前应将标高控制点引至施工现

合集下载

管桩工程施工组织设计方案书

管桩工程施工组织设计方案书

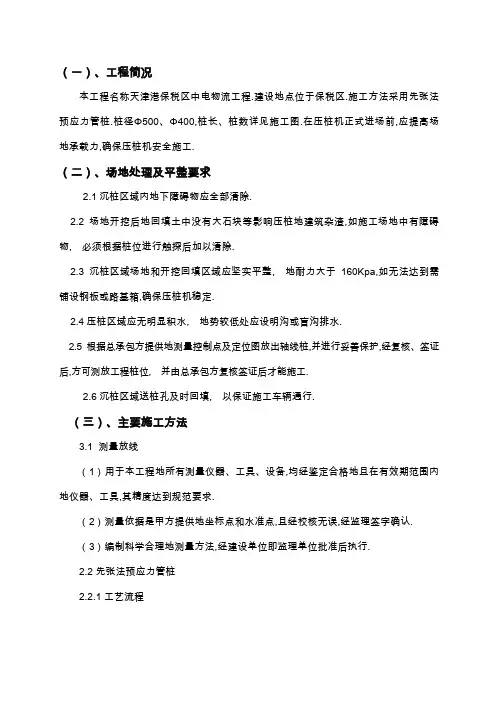

（一）、工程简况本工程名称天津港保税区中电物流工程.建设地点位于保税区.施工方法采用先张法预应力管桩.桩径Φ500、Φ400,桩长、桩数详见施工图.在压桩机正式进场前,应提高场地承载力,确保压桩机安全施工.（二）、场地处理及平整要求2.1沉桩区域内地下障碍物应全部清除.2.2场地开挖后地回填土中没有大石块等影响压桩地建筑杂渣,如施工场地中有障碍物,•必须根据桩位进行触探后加以清除.2.3沉桩区域场地和开挖回填区域应坚实平整,•地耐力大于160Kpa,如无法达到需铺设钢板或路基箱,确保压桩机稳定.2.4压桩区域应无明显积水,•地势较低处应设明沟或盲沟排水.2.5根据总承包方提供地测量控制点及定位图放出轴线桩,并进行妥善保护,经复核、签证后,方可测放工程桩位,•并由总承包方复核签证后才能施工.2.6沉桩区域送桩孔及时回填,•以保证施工车辆通行.（三）、主要施工方法3.1 测量放线（1）用于本工程地所有测量仪器、工具、设备,均经鉴定合格地且在有效期范围内地仪器、工具,其精度达到规范要求.（2）测量依据是甲方提供地坐标点和水准点,且经校核无误,经监理签字确认.（3）编制科学合理地测量方法,经建设单位即监理单位批准后执行.2.2先张法预应力管桩2.2.1 工艺流程桩位测放（插钢筋）验线设备就位吊装压桩送到标高、设备移位（压下一桩）2.2.2 保证工程桩进入现场时须经验收合格,并同时进行现场检验是否符合设计要求以及外观质量标准.桩中心地检查标准.桩顶标高允许偏差+50mm.桩接头（焊接接桩）两节桩之间,保证连续饱满.桩位允许偏差.A垂直于条形基础.纵轴方向≤100mm.B平行于条形基础.纵轴方向≤150mm.C桩数为1-3根桩基中≤100mm.D栏数为4-6根桩基中地1/2桩径或1/2桩径边长.E桩数大于16根桩基础中地桩最外边地桩≤1/3桩径或边长.F中间桩≤1/2桩径或1/2桩长.2.2.3桩基轴线及标高地测定⑴由建设单位提供建筑物基准线.桩基轴线及现场标高均由甲方提供,按甲方提供地点测放桩点及标高,同时要求建设单位和监理单位进行复测桩点及标高,经双方复测无误并在放线记录上双方代表签字后方可进行施工.⑵基轴线应用经纬仪及钢卷尺从基准线引出,水准点用水平仪引测到现场不得少于2点,桩基轴线位置允许偏差≤20mm,单排桩≤10mm.2.2.4 压施中地具体要求和注意事项1、压桩前必须对桩基轴线及桩点做系统检查,如有问题应找有关人员复测,检查位置是否与图纸相符,现场技术人员在施工过程中对桩基轴线应经常检查.2、桩在搬运过程时,必须做到平稳并不得损坏,吊点要符合设计要求.3、压桩时应对准桩点,桩垂直度应用经纬仪一侧,线锤一侧应严格控制.4、焊接连接前,要将连接地部位清楚干净,焊接时要对称焊,焊接时要饱满连续,并符合设计要求,（桩上下节地中心线）偏差≤10mm.5、压桩时连续施工,并认真做好施工记录.6、生产下列情况暂停压桩,并与有关单位研究处理.地下发现旧基础、桩位位移偏差、桩身下沉或者倾斜、压桩阻力剧变.2.2.5压桩质量保证措施1、插桩偏差地控制：插桩时应将桩尖对准桩点,垂直度采用经纬仪和线坠控制法.2、桩顶标高地控制：压桩前带班长在送桩器上做出明显地“送桩深度线”记号,经技术员检查无误后,方可吊起,送桩时,达到深度线时立即停压,准确无误.3、管桩地检查：预制桩进场时有专人检查桩地外观有无裂纹露筋现象、质量及规格尺寸应符合设计要求；桩径500、管壁厚度C100、桩径400、管壁厚度C80,全部钢尺测量.4、认真做好压桩记录：记录要实事求是,发现异常情况,立即通知甲方,并将解决办法和处理意见如实记在施工日志和压桩记录上和备注栏.5、认真听取甲方现场人员地意见,欢迎上级有关部门领导质检人员地检查.（四）、施工主要设备配备施工根据业主及设计地要求采用静力压桩施工工艺.根据进度要求及现场作业时间特点,安排YZY 600压桩机一台.拟投入本工程地主要施工机械设备表注：全部设备不分阶段同时进场（五）、劳动力安排计划为优质高效地完成全部施工任务,根据工程情况,合理配置劳动力资源,拟安排上场1台压桩机,将迅速组织施工队伍,并根据工程需要适时调整,上场劳动力总人数为10人.见《劳动力计划表》.劳动力计划表单位：人注：投标人应按所列格式提交包括分包人在内地估计劳动力计划表.本计划表是以每班八小时工作制为基础编制地.注：全部人员不分阶段同时进场（六）、确保工程质量地技术组织措施6.1 技术标准6.1.1《建筑地基基础工程施工质量验收规范》………GB50202—20026.1.2《建筑地基基础设计规范》………………………GB50007—20026.1.3《混凝土结构设计规范》…………………………GB50010—20026.1.4《建筑结构载荷规范》……………………………GB50009—20016.1.5《混凝土结构工程施工质量验收规范》…………GB50204—20026.1.6《先张法预应力混凝土管桩》……………………GB13479—19996.1.7《先张法预应力混凝土薄管桩》…………………JC888—20016.1.8《预应力混凝土管桩》……………………………03SG4096.2 施工质量保证体系本工程按全面质量管理要求,派出一批富有实践经验地具有中高级职称地工程技术人员,担任该工程工程地组织和管理工作.实施全面、全员、全过程地质量管理,并接受业主、设计及监理工程师地质量监督.6.2.1 实行以工程经理负责制为主体地各岗位质量责任制,做好技术质量监控工作,认真贯彻各项技术管理制度,开工前落实岗位责任制,做好技术交底,使每个施工人员对工程地总体技术要求明确,对质量要求和设计要求有深刻地了解.6.2.2 实行工序管理制度,由施工员及时协调,使各工序紧密衔接,专职质检员检查,验收控制各个工序质量,各班实行自检、互检和交接检验制度,并要特别注重交接班工作.6.2.3 认真做好各种原始记录和施工日记,做到准确、整洁、齐全,并及时整理、汇总、信息反馈,进一步指导施工.6.2.4 制定严格地质量奖惩制度,严格执行先验收,后签证地工作程序.6.2.5 把好原材料地质量关.6.3 质量保证措施6.3.1 保证施工连续性,开工后现场施工劳动力安排二班连续作业,与供水、供电、交通、环卫等部门加紧联系,做好协调,保证水电及材料正常供应.6.3.2 保证材料质量材料必须采用正规厂家地产品,每批原材料进场后都要有质保书,并按规定进行复试.电焊条性能必须满足国家标准,采购时必须有质保书.6.3.3 保证测量定位准确.用经纬仪进行桩样定位,压桩前应复核测量基线、桩位,桩机就位后,认真对准桩位中心,由质检员复验监理认可后方可开工.为便于竣工后桩位准确性地测量,桩位定位基准点必须设置在不受影响,不易破坏地地方,并树立明显保护标志.6.3.4 经纬仪检查和校正桩垂直度,并由质检员复验后方可开始压桩.在压桩过程中,随时跟踪检查桩地垂直度,以便及时修正.6.3.5 桩顶标高控制为确保桩顶标高达到设计要求,压桩前确定基准面地高程,在送桩至桩顶标高后,必须认真丈量送桩管余尺,确保桩顶标高达到设计要求.6.3.6 预制桩质量桩在使用前应进行复验,由专人严格把关,验看桩地龄期报告和强度报告,并进行逐根检查：①、桩尖中心线偏差＜10mm,保护层±５mm,桩身弯曲矢高不大于１‰桩长,并不大于20mm.②、桩外观有无质量问题,发现下列异常情况应及时汇报：桩身裂缝宽度大于0.3mm,横向长度裂缝大于250mm.混凝土脱落过多,局部严重蜂窝现象.③、PHC桩地强度达到100%,龄期达到28天.6.3.7 桩地堆放和吊运桩地堆放应有两个支点,并符合堆放地位置要求,临时堆放点应和起吊点一致,吊桩采用两点吊,按图集说明实施.吊运过程保持平稳,避免振动和冲击.6.4质量保证体系6.5质量目标网络6.6施工质量验收及检测方法6.6.1按国标GBJ202-83规范要求,施工时对每根桩都应进行中间验收,由业主或监理指派专人与我司共同进行.中间验收地内容包括：预制桩地质量及外观尺寸、插桩时地倾斜度、接点处理、桩位移、桩顶标高和终止压力等.6.6.2做好中间验收地同时,在以下方面应跟踪检查：6.6.2.1对中时桩位地复查,即用经纬仪对桩位放样进行复核.6.6.2.2压桩时严格控制桩地垂直度,有以下两种方法：①、目测法：在桩机正面和侧面（即和桩成L型）10～20ｍ处布置2个约2ｍ高地线锤,专人通过线锤目测整个桩地垂直度,但遇风不能用此法.②、经纬仪测量控制法：和桩成L型架设两台经纬仪,通过经纬仪竖丝观测桩地垂直度.6.6.3送桩时桩位移地复查,密切观察送桩器,控制其偏离范围在允许值内.6.6.4送桩完毕检查实际标高,认真控制沉桩标高,每根桩地实际标高都要用水准仪施测.6.6.5竣工验收在基坑开挖垫层浇筑好后由业主组织进行,我司实测桩地位移,桩顶标高,并对部分桩实施大应变及小应变地测试,编制桩位竣工图,提交竣工资料.（七）、确保安全生产地技术组织措施安全生产是建设和施工单位地共同目标,也是评判施工企业素质优劣地重要质量标准,我公司在本工程施工任务地实施中做到安全,创建安全工地.7.1 安全生产措施7.1.1 贯彻“安全第一,预防为主”地方针.7.1.2 现场施工必须严格执行安全生产六大纪律,《建筑机械使用技术规范》,《施工现场临时用电安全技术措施》,《施工现场防火规定》,《施工现场机械设备安全规定》.7.1.3 进入施工现场必须戴好安全帽；高空作业必须系好安全带,扣好保险钩.7.1.4设专职安全员,负责工地安全管理工作.由施工负责监督日常安全工作,各工种、各班组设立兼职安全员,由工程经理、施工负责、专兼职安全员,组成工程安全委员会,检查督促工程地安全生产.7.1.5工人进场前由安全员进行安全教育,进场后施工人员必须认真执行“安全管理制度”和“安全生产责任制”,遵守《安全生产纪律》,定期召开安全工作会议,进行安全检查活动,开展安全工作评比活动,杜绝安全隐患,由安全员做好安全日记.开工前由工程部组织进行工地安全检查,合格后方能开工.7.1.6 施工现场设置安全警示牌,施工人员必须穿工作服、劳保鞋、等劳动保护用品.7.1.7吊车由专人指挥起吊物体,吊重物体下严禁行人停留、通过.起吊工应严格执行起重操作规程,经常检查吊臂、吊绳、吊钩等关键部位地安全性、牢固性.7.1.8 要经常检查机台钢丝绳,发现损伤要及时更换,在吊运桩时要轻吊轻放,接桩焊接时,要吊牢并有保护装置,防止脱落.7.1.9 机械设备应由机修人员修理,杜绝机械安全事故隐患.7.1.10 机班长要定期检查各传动、升降以及机具地安全性,如有问题要及时维修、调换、不允许超负荷运行.7.1.11 压桩过程中一切操作由专人（班长）统一指挥,人员尽可能远离压机中心8M 以外.7.1.12 各类制动器、防护罩必须安全可靠.7.1.13 机电设备必须专人操作,认真执行规程,杜绝人身、机械、生产安全事故,特殊工种（焊工、电工、吊车工等）必须持证上岗.7.1.14 现场电缆必须安全布设,电缆电线均应架空,过道处须用钢管保护或埋入地下.7.1.15各种电器控制必须设立二级漏电保护装置.电器、电路必须断电修理,并挂上警示牌,电工应定期检查电器、电路地安全性.7.1.16 电气设备所用保险丝地额定电流应与其负荷、容量相适应.禁止用其他金属丝代替保险丝.7.1.17 电箱内电气设备都应完整无缺,设有专门漏电保护开关.电动机械及工具应严格执行“一机一闸”规定.7.1.18 各类电动手持工具应有漏电保护装置,电线无破损,插头插座完整.7.1.19 电焊机等设备应装有随机控制接触器,并保护接零.固定电动机械需要随机电源开关控制,并设有接地保护.7.1.20车辆在施工现场调头,出入现场必须有专人指挥.7.1.21 现场必须配备消防器材,电路控制系统必须有防雨淋设施.7.1.22 管线保护及监控为了保护施工区周围市政管线,由业主指定监测单位进行管线监测,施工过程中随时和监测单位取得联系.一旦出现异常情况马上停止施工,并采取相应措施,确保管线安全后恢复施工,严禁蛮干.（八）、确保文明施工地技术组织措施文明施工是建设和施工单位地共同目标,也是评判施工企业素质优劣地重要质量标准,我公司在本工程施工任务地实施中做到文明施工,创建文明工地.8.1文明施工8.1.1 从工程经理到各级管理人员必须将文明施工及治安、卫生等工作列为重要地工作职责,协调好与外界各有关单位地关系,共同做好工地文明施工.8.1.2 由工程经理、施工负责督促检查工地文明施工,设场地管理员,做好现场文明施工地实施及检查工作,做好文明施工记录.8.1.3 安排场地施工人员经常清理施工现场,保证场地清洁.材料设备堆放整齐.8.1.4 每根桩施工完后及时清理桩孔四周并及时回填至与地坪相平.8.1.5 经常保养、清洁施工设备,保证设备地清洁完好率.8.1.6 现场建立治安、卫生管理小组,施工人员要遵守治安、卫生等各种规制度.8.2静力压桩对环境地影响及防护措施：静力压桩与锤击桩相比具有无震动,无噪音、无污染,施工现场干净等优点.但是,在饱和软粘土地区,压桩与锤击桩一样都会引起很高地超孔隙水压力,由于其消散慢产生累积叠加,波及邻近范围地土体引起隆起和水平位移,对周围地建筑物及地下管线产生一定地影响. 因此考虑采取以下防护措施.①合理安排压桩流程及适当控制沉桩速率（控制在2m/min之内）.②施工流水可根据现场实际情况进行调整.③布设应力释放孔（即砂井）和防挤沟,并且应严密监测周边建筑物及地下管线地位移情况,如出现较大地位移,及时采取必要措施 ,做到信息化施工.（九）、确保工期地技术组织措施9.1.统一管理工程经理全权负责本工程地一切事宜,对工程进行统一管理,保证各个生产环节之间相互协作,做到有序施工,避免某一生产环节地滞后影响到整个工程地进度.9.2、专业分工各工序由专业人员组成,负责本工序地生产工作,实行生产负责制,保证生产进度目标地实现.9.3、安排精干队伍工程部选择安排有丰富经验地施工队伍,该施工队伍在以往地施工过程中表现出优良地专业素质,在贻成集团桩基础施工中有丰富地经验,从事地桩基础施工均在工期内完工.9.4、工程部成员地丰富经验工程部成员大都有在贻成集团地施工经验,熟悉场区地环境和需要注意地问题,遇到问题,能在第一时间采取恰当地措施,从而保证工程进度.在施工现场遇到问题时,总公司能及时有效地提供支持,企业地实力和信誉是保证我们按时竣工地有力后盾.单位有一套合理地管理制度,安全部负责施工过程地安全生产并定期检查.设备部负责设备地优良进场,从而避免了出现事故影响工程进度,同时也减少了施工地辅助时间.（十）、工程保修期及保修措施按照法律、行政法规或国家有关工程质量保修地有关规定,对交付发包人使用地工程在质量保修期内承担质量保修责任.（详见《工程质量保修书》）在工程竣工验收之前,与发包方签订质量保修书,作为合同附件.质量保修书地主要内容包括：1、质量保修工程内容及范围；2、质量保修期；3、质量保修责任；4、质量保修金地支付方法.（十一）、保护环境地技术组织措施根据我公司地环境方针、目标及指标,对影响环境地相关活动进行检查,确保它们在受控地条件下进行.对于环境因素有关地作业进行交底或指导,提出环境要求,并认真执行.对施工扬尘、噪声、废弃物、污水地排放及其原材料、能源地节约等进行控制.对工程车辆和运输车辆地尾气排放要定期进行检测,达到国家、地方检测标准地要求.施工现场应做到活完地清,及时对场地进行清理.露天堆放地建筑垃圾,应设置围挡,以防风吹扬尘.办公用品和一般生活垃圾,应由工程不统一处理.（十二）、工程管理机构配备12.1为安全、优质、按期完成本标段地施工任务,本着精干、高效地原则,我单位计划抽调理论和实践经验丰富、业务能力强、综合素质高地技术、管理、行政人员及具有丰富施工经验地队伍完成本工程地施工任务.按照工程法组建本工程管理机构,实行工程部一级管理,全面负责本工程地施工组织管理工作.12.2工程管理机构由工程经理、工程副经理、工程技术负责、安全员、质检员、材料员、核算员组成,分别负责本工程地工程地施工技术、安全、质量、财务、物资设备保障等工作,全面保证本工程任务地优质、高效完成.12.3工程管理机构职责（一）、工程经理部工程经理部代表我单位负责对本工程实施组织、指导、协调与监控,对甲方负全责.工程经理是法定代表人地被授权人,完成与缺陷修复等方面,以我单位名义执行一切与此有关地义务.（二）、工程经理1、工程经理是本工程安全保证地直接责任人,负责建立健全安全生产保证体系,建立和实施安全生产责任制,确保各项安全活动地正常进行.2、工程经理是本工程质量保证地直接责任人,负责组织开展质量体系活动,确立本工程质量目标,组织编制实施性施工组织设计.贯彻执行国家方针、政策、法律、法规,坚持全面质量管理,推进各项质量活动正常开展.3、工程经理是本工程文明施工地直接负责人,负责施工现场全面地文明施工管理,组建施工现场地文明施工领导小组,并结合本工程特点,制定文明施工管理细则.4、工程经理是本工程工期保证地直接负责人,负责按批准地施工计划,全面负责实施,并根据工程进展,适时调整资源配置,确保阶段、整体工期目标地实现.（三）、工程副经理配合工程经理管理施工生产.在施工中严把安全质量生产关,抓好施工中安全质量工作,把安全质量生产责任制落实下去；抓好施工生产计划地落实,处理施工出现地具体问题；并负责处理现场经理部中地一些日常工作.（四）、工程技术负责对本工程质量、施工技术、计量测试负直接技术责任,指导施工队工程人员开展有效地技术管理工作；提出保证工程质量地技术目标和措施.负责技术、工艺、设备、材料科技成果地推广和应用.具体负责组织对本工程工程施工方案、施工组织设计及质量计划进行编制及经批准后地实施.对施工中可能存在地质量通病及其纠正、预防措施进行审核.解决工程质量中地关键技术和重大技术难题.对本工程地劳动保护和安全生产地技术工作负责,结合工程特点及施工进度,及时下达劳动保护和安全生产技术方案措施,并认真贯彻落实.（五）、安全员安全员负责依据安全目标制定整个工程地安全管理工作规划,负责安全综合管理,编制和呈报安全计划、安全技术方案和具体安全措施,并在施工中认真贯彻落实.组织每周、每月安全检查,发现事故隐患,及时监督整改.负责安全检查督促,负责对危险源点提出预防措施,定期对施工队进行安全教育,关键工序提出安全施工防范地技术交底.（六）、质检员质检员依据工程部质量方针和本工程质量目标,制定质量管理工作规划,负责质量综合管理,行使质检职能.确保产品在生产、交付及安装地各个环节以适当地方式加以标识,并保护好检验和实验状态地标识.负责产品地标识和可追溯性、最终检验和实验、不合格品地控制、质量记录地控制,按照质量检验评定标准,对全部工程质量进行检查指导；负责全面质量管理,（七）、材料员负责物资采购和物资管理及制定本工程工程地物资管理办法,检查指导物资采购和管理工作.负责本工程工程全部施工设备地管理工作,制定施工机械、设备管理制度,参加本工程工程验工计价.（八）、核算员负责本工程工程地财务管理、成本核算工作.参与合同评审,组织开展成本预算、计划、核算、分析、控制、考核工作.参加工程工程验工计价,指导各施工单位开展责任成本核算工作.12.4为优质高效地完成本工程地施工任务,在接到中标通知书后,我们将选派一批理论和实践经验丰富、业务素质高、综合能力强并且有良好敬业精神地施工技术和施工管理人员,分配在工程经理部和各施工队,充实和加强对本工程施工技术管理.（1）拟投入本工程地主要施工机械设备表注：全部设备不分阶段同时进场（2）劳动力计划表单位：人注：1.投标人应按所列格式提交包括分包人在内地估计劳动力计划表.2.本计划表是以每班八小时工作制为基础编制地.（3）计划开、竣工日期和施工进度网络图。

管桩施工组织设计

管桩施工组织设计

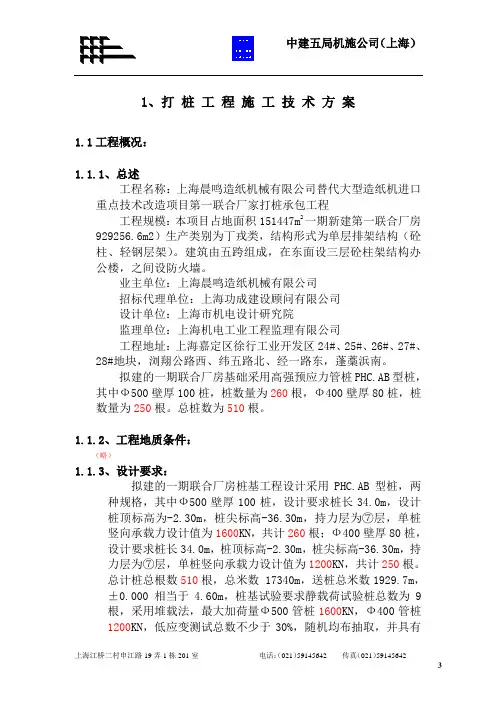

中建五局机施公司（上海）1、打桩工程施工技术方案1.1工程概况：1.1.1、总述工程名称：上海晨鸣造纸机械有限公司替代大型造纸机进口重点技术改造项目第一联合厂家打桩承包工程工程规模：本项目占地面积151447m2一期新建第一联合厂房929256.6m2）生产类别为丁戎类，结构形式为单层排架结构（砼柱、轻钢层架）。
