静压管桩施工组织方案静压预应力施工组织设计方案建设单位：济南市市中区白马山办事处朱庄工程名称：明珠花园东区高层1#楼工程地点：明珠花园北区东侧施工单位：________________________________ 工程公司第一章、综合说明 ------------------------------------------- 1-2一、编制依据二、编制原则第二章、工程概况 ------------------------------------------ 3・5第一节、工程概况第二节、地质及水文情况6-18 第三章、施工总体策划和部署第一节、施打（压）桩前的施工准备第二节、主要人员、机械设备的配备第三节、施工进度计划的控制第四节、施工工艺流程第四章、质量保证措施........................................................... 19-21第五章、施工现场安全管理22-23第六章、文明施工及环境保护措施24-25 第七章、成品保护管理措施 (26)静压预应力管桩施工方案第一章综合说明本工程位于珠海市高栏岛环岛西路东南侧液化气仓仓储基地，场地 较好，交通便利.我公司本着“质量第一求效益、用户至上得信誉”的 宗旨，编制本工程施工方案。
一、编制依据《地基与基础工程施工及验收规范》（DBJ / T15-22-96）；第八章、基桩验收 ----------------------------------------------- 27-28 1、 桩基础工程设计（施工图）;2、 《岩土工程勘察报告书》;3、 《预应力高强混凝土管桩基础技术规程》;4、 5、 《建筑桩基技术规范》（JGJ94-94）；6、 《桩质量检测技术规程》;7、 国家现行施工规范及标准;8、 济南市有关文件规定;9、 业主单位对实施本工程的有关具体要求;10、国家现行施工验收技术规范、技术标准和山东省、济南市地方标准;11、建设部颁布的《建设工程施工现场管理规定》;12、国家建设《建筑工程质量验收评定标准》及《建筑施工安全生产、文明施工》达标的有关规定；13、现场目测。
诚泰·金色港湾二期桩基工程施工组织设计浙江有色建设工程有限公司质量顾客满意，环境社会满意，安全员工满意目录一、工程概况二、施工部署及现场施工组织管理机构三、施工总平面布置四、施工总进度计划及保证措施五、劳动力配备计划六、现场投入主要机械设备及检测仪器七、主要材料、构配件供应计划八、主要分部分项施工方法及技术措施九、质量保证体系及控制要点十、安全保证体系及安全文明施工措施要点质量顾客满意，环境社会满意，安全员工满意一、工程概况本工程为诚泰·金色港湾二期桩基工程，位于平湖市当湖街道东湖大道东侧、上海塘南侧，由深圳市物业国际建筑设计有限公司承担设计工作。
本桩基工程设计采用预应力管桩，桩径400mm，桩长43m，工程总量53750m。
编制说明1.1.1编制原则本施工组织设计是指导本工程施工过程中各项生产活动的技术、经济综合性文件。
1.1.2 编制依据a、招标单位提供的工程建设施工招标文件；b、本工程地质报告；c、业主组织的答疑会及补充文件；d、业主组织的本工程建筑场地现场踏勘；e、业主提供的工程进度方面的资料；1.1.3本工程采用的技术标准、规范a、测量工程采用技术标准、规范：《工程测量规范》GB50026-93b、桩基施工及验收、质量评定主要采用技术标准、规范：《建筑地基基础设计规范》GB/T50007-2002质量顾客满意，环境社会满意，安全员工满意质量顾客满意，环境社会满意，安全员工满意《建筑工程施工质量验收统一规范》GB50300-2001《建筑地基基础施工质量验收规范》GB50202-2002《建建筑地基处理技术规范》JGJ79-2002《建筑工程桩基检测技术规范》JGJ/T106-97《建设工程项目管理规范》GB/T50326-2001《地基与基础工程施工及验收规范》GBJ202-83《建筑桩基技术规范》JGJ94-94《建筑施工高处作业安全技术规范》JGJ80-91《建筑机械使用安全技术规范》JGJ33-2001《施工现场临时用电安全技术规范》JGJ46-88《建设工程施工现场供用电安全规范》GB50194-93《先张法预应力混凝土管桩》图集2002浙G22c 、工程技术资料管理采用的技术标准、规范和要求：《建设工程文件归档整理规范》GB/T50328-2001《建设项目（工程）挡案验收办法》国档发（1992）8号《文书档案案卷格式》GB9705—88二、工程部署及现场施工组织管理机构（一）、工程管理目标：（１）、工程质量：确保桩基工程达到合格标准。

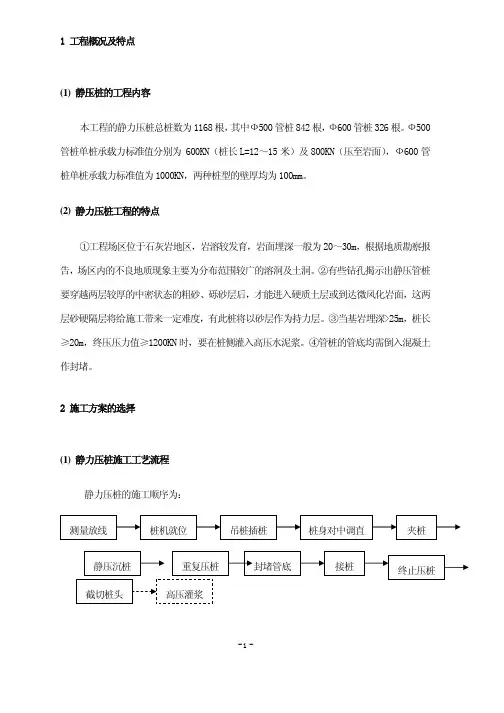

1 工程概况及特点(1) 静压桩的工程内容本工程的静力压桩总桩数为1168根，其中Ф500管桩842根，Ф600管桩326根。
Ф500管桩单桩承载力标准值分别为 600KN（桩长L=12～15米）及800KN（压至岩面），Ф600管桩单桩承载力标准值为1000KN，两种桩型的壁厚均为100mm。
(2) 静力压桩工程的特点①工程场区位于石灰岩地区，岩溶较发育，岩面埋深一般为20～30m，根据地质勘察报告，场区内的不良地质现象主要为分布范围较广的溶洞及土洞。
②有些钻孔揭示出静压管桩要穿越两层较厚的中密状态的粗砂、砾砂层后，才能进入硬质土层或到达微风化岩面，这两层砂硬隔层将给施工带来一定难度，有此桩将以砂层作为持力层。
③当基岩埋深>25m，桩长≥20m，终压压力值≥1200KN时，要在桩侧灌入高压水泥浆。
④管桩的管底均需倒入混凝土作封堵。
2 施工方案的选择(1) 静力压桩施工工艺流程静力压桩的施工顺序为：- 1 -静力压桩施工工艺流程图(2) 施工方法a、测量放线根据建设单位提供的测量控制点及设计图纸，测量标定各个桩位中心点，并打入钢筋头（或竹签）给予确定，经建设单位等有关单位人员复核验线后即可开始施工。
要求测量人员高度负责地记录各个桩位中心点以及水平标高，确保桩位准确和桩顶标高基本符合要求。
- 2 -施工过程中测量人员也应对桩位经常复核,以免桩位发生偏差。
b、静力压桩施工全液压式静力压桩机是一种新型的静力压桩机械，可独立完成行走、吊桩、夹桩、静压沉桩等一系列操作过程。
全部操作均由液压驱动，具有无噪音、无振动、无污染、质量好、不损桩、工效高等优点。
本工程的施工机械“ZYJ-680”型静力压桩机是目前国内压桩力最大和功能最先进的静压桩施工机械。
管桩是由专业的生产厂家提供的成品桩，桩段的长度有11m、9m、7m等几种规格，管桩的接桩采用焊接法。
静压桩施工的过程为：桩机就位后将桩吊放入压桩机内，启动液压夹头夹紧桩身并对准桩位中心、调直、然后压桩；每次沉桩高度为一个压桩行程，反复往下沉桩，完成一节桩的沉桩过程；然后用焊接接桩，再重复第二节、第三节等的沉桩过程，从而完成一根桩的施工过程。
项目静压管桩施工组织方案（样板）施工单位：。
编制人：鱼尾。
审核人：。
审批人：。
目录一、工程概况 (2)二、施工组织设计编写依据 (2)三、工程地质概况 (3)四﹑施工机械和人员组织 (4)五﹑施工进度计划 (5)六﹑压桩过程控制 (5)（一）压桩质量技术措施 (5)(二)、本工程静压桩施工应采取的特别措施 (8)(三)、静压桩施工注意要点 (10)七﹑桩尖进入持力层质量保证措施 (10)八﹑安全﹑文明施工 (11)九、临时用电安全措施 (12)（一）、安全用电技术措施 (12)（二）、安全用电组织措施 (19)一、工程概况1、工程名称：2、工程地点：3、建设单位：4、设计单位：5、监理单位：6、施工单位：7、工程规模：总用地面积约㎡，场区拟建2幢32层（含2层地下室）框剪结构商住楼，其北侧边界距南街道路边界约 m，距北侧80年代建成5-8层框架结构建筑物边缘约 m；西侧边界与路交叉东北角三旧改造项目场地毗邻；南侧边界路中约 m，距步道南缘约 m。
周边环境较为复杂。
（根据现场情况）本工桩基础统一采用静压高强预应力钢筋砼管桩，桩型为：Ø500×125AB，桩身混凝土等级为C80，桩段采用焊接。
工程总桩数为根，其中主楼及地下室群房共计根，以外部分承压兼抗拔桩共计根。
初步拟定单桩竖向抗压承载力特征值 KN；承压兼抗拔桩单桩竖向抗拔承载力特征值 KN。
以第九层强风化黑云母花岗岩为桩端持力层，桩端阻力特征值为 Kpa。
（结构说明和地质报告）二、施工组织设计编写依据1、管桩合同书；2、工程地质勘探报告书；3、设计院桩基结构施工图纸；4、国家标准《建筑地基基础施工质量验收规范》（GB50202-2002）和广东省标准《预应力混凝土管桩基础技术规程》（DGJ32/TJ 109-2010）；5、国家省市颁布的有关施工规范和法规；6、国家行业标准《建筑施工安全检查标准》（JGJ59--2011）。

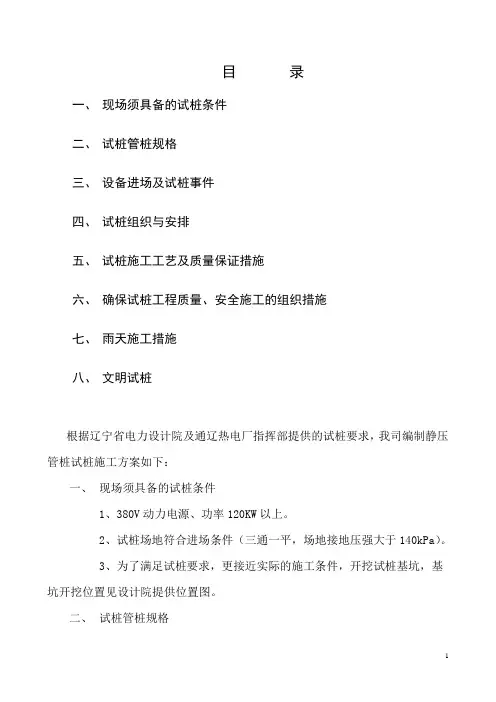

目录一、现场须具备的试桩条件二、试桩管桩规格三、设备进场及试桩事件四、试桩组织与安排五、试桩施工工艺及质量保证措施六、确保试桩工程质量、安全施工的组织措施七、雨天施工措施八、文明试桩根据辽宁省电力设计院及通辽热电厂指挥部提供的试桩要求，我司编制静压管桩试桩施工方案如下：一、现场须具备的试桩条件1、380V动力电源、功率120KW以上。
2、试桩场地符合进场条件（三通一平，场地接地压强大于140kPa）。
3、为了满足试桩要求，更接近实际的施工条件，开挖试桩基坑，基坑开挖位置见设计院提供位置图。
二、试桩管桩规格该工程试桩采用天津建华管桩有限公司生产的先张法预应力高强混凝土管桩，桩身混凝土强度等级大于C80，采用PHC - A 500*125型管桩。
三、设备进场及试桩时间2004年7月28日，我公司静压桩施工设备运至现场，3日内组装完毕，进行试桩。
由于6月20日开始国家加强对汽车超载、超高、超宽的管理，致使我公司原计划于2004年7月15日准备的搬机计划做出改变，原因是我公司的静压桩机主机必须经过细部拆分方可符合国家运输规定，目前我公司已经联系好生产厂家技术人员，近期来沈阳进行主机分解。
四、试桩组织与安排1、施工组织机构及人员配置该工程试桩，设专人负责试桩工程的组织管理工作，具体人员组织配置如下表所示：2、管桩进场计划用于进行试桩的管桩随施工设备同步进场。
五、试桩施工工艺及质量保证措施（一）施工工艺标定桩位——桩机就位——吊桩插桩——桩身对中——桩身调整——拖桩静压沉桩——电焊接桩——再拖桩静压沉桩——至设计要求——满载复压在整个压桩过程中，此工序要连续进行，直至达到要求的持力层，才能完成该桩的施工。
1、量放线及桩孔定位：测量工程师根据测量基准点数据和桩位设计图纸，使用经纬仪测放轴线，用经纬仪与钢尺结合测放桩位，桩位点用长30cm的钢筋定位并打入地下，其上撒以白灰以便辨认，放桩位允许偏差≤5cm，所放轴线及桩位须经有关人员复测无误后方可利用。
**********预制管桩施工组织设计目录一、工程概况二、施工准备、主要材料构配件计划三、施工总平面图及施工部署四、测量放线五、压桩施工方案六、施工进度计划、工期保证措施七、雨季施工措施八、质量保证措施九、安全生产及文明、环保施工措施十、项目部管理人员及劳动力配备计划十一、交工验收一、工程总况1、工程概况本工程位于****************，该工程地基处理采用静力压桩，预制钢筋砼管桩，沉桩方法采用箍压式压桩机静力压桩施工，桩径φ500，桩长大于15.00m，桩选用《预应力混凝土管桩》（03SG409）图集，桩身混凝土强度等级为C80，桩数量约为313根。
2、现场条件施工现场条件已达到三通一平的条件。
3、工程要求施工工艺要求先进、合理、符合国家环保要求。
施工技术要求严格按照国家地基与基础工程施工技术规范进行施工。
二、施工准备施工前必须取得地质报告、水准点、坐标点、施工图等设计资料，并仔细阅读。
1、搞好图纸会审，做好安全技术交底。
地面及地下不良填充物、障碍物应提前处理，满足机械运行要求。
根据施工图纸中桩的布置形式确定合理的压桩顺序。
组织保证：为保证本工程按期保质完成，配备强有力的施工队伍，科学合理的组织施工。
项目部组织机构图见附录一。
机械选择：根据设计要求采用1台YZY-660型静力压桩机进行施工，配备足够的配重。
机械设备配备见附录二。
本工程所有材料和设备的质量，必须符合设计、环保要求及国家有关规定，并有出厂合格证。
工程所用材料需要复试的送有资质的单位进行复试，并有加盖检测单位红色印章的复试证件。
三、施工总平面布置图及施工部署施工总平面布置图见下页施工现场平面布置示意图。
施工部署运至施工现场→压桩机组装试运转→压桩→送桩→凿桩头测量放线四、测量放线放线依据甲方提供的图纸、水准点及坐标控制点。
放线仪器设备：经纬仪、水准仪、塔尺、钢卷尺等。
3、桩位测放：配备专职测量人员，用经纬仪等仪器设备，根据甲方提供的图纸、坐标控制点先放出建筑物的轴线，并闭合，经建设监理现场负责人验收后，再根据轴线测放出桩位点，由技术人员复核后报建设监理单位，经建设监理现场负责人认可后方可进行压桩作业。

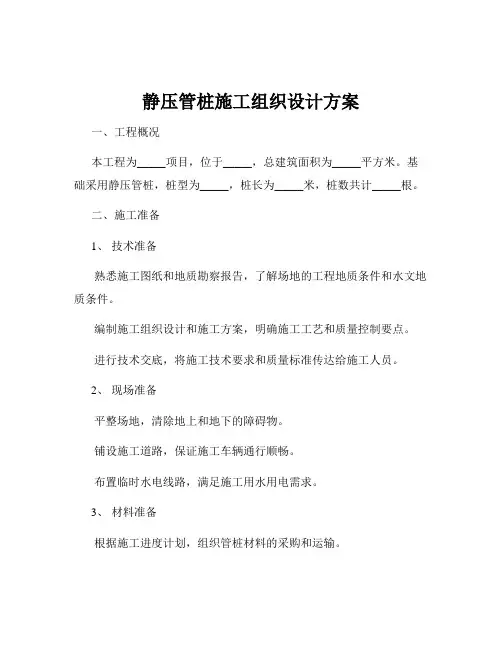

静压管桩施工组织设计方案一、工程概况本工程为_____项目，位于_____，总建筑面积为_____平方米。
基础采用静压管桩，桩型为_____，桩长为_____米，桩数共计_____根。
二、施工准备1、技术准备熟悉施工图纸和地质勘察报告，了解场地的工程地质条件和水文地质条件。
编制施工组织设计和施工方案，明确施工工艺和质量控制要点。
进行技术交底，将施工技术要求和质量标准传达给施工人员。
2、现场准备平整场地，清除地上和地下的障碍物。
铺设施工道路，保证施工车辆通行顺畅。
布置临时水电线路，满足施工用水用电需求。
3、材料准备根据施工进度计划，组织管桩材料的采购和运输。
对管桩进行验收，检查管桩的外观质量、尺寸偏差和强度等指标，确保管桩质量符合要求。
4、机械设备准备选用合适的静压桩机，根据桩型和桩长确定桩机的型号和性能参数。
配备吊机、电焊机等辅助设备，确保施工的顺利进行。
5、人员准备组建施工项目部，配备项目经理、技术负责人、施工员、质检员、安全员等管理人员。
组织施工人员进行培训，使其掌握静压管桩施工的技术要求和操作规程。
三、施工工艺流程1、测量放线根据设计图纸，采用全站仪或经纬仪进行桩位的测量放线。
桩位偏差应符合规范要求，经监理验收合格后方可进行施工。
2、桩机就位将静压桩机移动到指定的桩位，调整桩机的水平度和垂直度。
保证桩机的压桩中心与桩位中心重合。
3、吊桩插桩利用吊机将管桩吊起，缓慢插入桩位。
在插桩过程中，应保持桩身的垂直，偏差不得超过 05%。
4、压桩启动静压桩机，缓慢加压，将管桩压入土中。
压桩速度应根据地质条件和桩机性能进行控制，一般不宜超过2m/min。
在压桩过程中，应密切观察桩身的垂直度和压力表的读数，如有异常情况应及时停机处理。
5、接桩当桩顶接近地面或设计标高时，需要进行接桩。
接桩采用焊接法，焊接质量应符合规范要求，焊接完成后应自然冷却一段时间后方可继续压桩。
6、送桩当桩顶标高低于地面时，需要采用送桩器进行送桩。
会议室桩基工程施工方案审核人：审批人：编制人：公司年月目录一、工程概况 (1)二、施工组织设计编写依据 (1)三、项目组织管理 (2)3.1、工程管理目标 (2)3.2、管理模式 (2)3.3、项目部人员组成 (2)四、静力压桩施工方案 (3)4.1、施工准备 (3)4.2、桩的验收、起吊、搬运及堆放等 (3)4.3、施工工艺 (4)五、施工进度计划技术组织措施 (7)六、主要机械设备供应计划 (7)七、工程质量的控制管理 (8)7.1、保证工程质量的技术措施 (8)7.2、静压管桩的质量控制 (8)八、安全生产技术组织措施 (12)九、环保健康文明施工技术组织措施及环境保护措施 (13)一、工程概况工程名称：桩基工程工程地址：西安市建设单位：陕西省设计单位：陕西省监理单位：陕西施工总包单位：公司施工分包单位：依据施工图纸设计，本工程地基处理采用静压高强砼预应力管桩，管顶标高-2.2m。
桩型采用《预应力混凝土管桩》（10G409）中PHC- AB400（95）24，总桩数为82根，单桩竖向承载力特征值不小于950KN,单桩竖向极限承载力不小于1900KN二、施工组织设计编写依据2.1、施工图设计桩位平面布置图；2.2、《地基与基础工程施工及验收规范》（GB50202—2002）；2.3、《建筑桩基技术规范》（JGJ94-2008）；2.4、《建筑工程质量检验评定标准》（GB50300-2013）；2.5、《工程测量规范》（GB50026-2007）；2.6、《预制预应力混凝土管桩》（GBJT08-92-2000）；2.7、国家及西安市颁布的安全操作规程及文明施工规定；2.8、场地及其周围环境实际情况；2.9、《预应力混凝土管桩》（10G409）。
三、项目组织管理3.1、工程管理目标质量：工程质量符合《建筑工程施工质量验收统一标准》的规定，确保分项工程合格率达100%，，争创优质工程。
安全：杜绝重大事故和伤亡事故，一般事故率控制在3‰以内，杜绝机械和火灾事故的发生，确保安全达标。
某大厦预应力管桩工程施工组织设计目录＆1前言一.*******公司近几年承担桩基工程基本概况 (3)二. ******公司承建本工程的信誉和质量保证的优势 (3)＆2 施工组织设计1.基本情况 (5)1.1编制说明 (5)1.2工程概况 (6)1.3工程地质情况介绍 (6)1.4承建方针及目标 (7)2施工组织及施工部署 (9)2.1工程管理体系 (9)2.2项目管理 (10)2.3项目保护措施 (15)2.4施工总进度计划 (17)2.5施工机械设备配备 (17)2.6施工准备 (18)3 桩基工程施工方案 (19)3.1测量布置及要求 (19)3.2工程桩的验收及存放 (19)3.3 PHC桩施工工艺 (20)3.4 PHC桩质量控制方法 (23)4质量保证措施 (23)5安全保证措施 (25)6工期保证措施 (26)7现场文明施工措施 (27)8.施工中的重点及采取的主要施工技术措施 (28)8.1保证桩顶偏移达到技术规范要求的技术措施 (28)8.2防止桩变形等质量通病的技术措施 (28)******预应力管桩工程施工组织设计＆1前言首先感谢******有限公司给予我公司参与****预应力管桩工程的投标机会。
我公司十分珍惜这一机会。
我们认真阅读了本工程的招标文件，根据招标文件及相关的资料精心编制了本标书。
我们积极响应业主招标文件的要求，以管理优势、技术优势、设备优势和价格优势参与竞标，力争为******有限公司的发展和辉煌贡献一份力量。
该工程如有幸由我公司中标承建，将作为我公司的首要工程，我们将调集本公司精锐队伍、优良装备，优质、高速、安全地建设本工程。
一、******公司近几年承担桩基工程基本概况******有限公司(简称**公司)具有地基基础施工二级资质。
我单位近些年承担了若干大型桩基工程，有******************************************************* ******************************************************* ******************************等等。
【XXX】项目X地块7#楼静压管桩基础工程施工组织设计编制：审核：批准：建设单位：XXX置业有限公司施工单位：XXX岩土工程有限责任公司二○XX年X月X日目录一．工程概况………………………………………………二．主要施工方法…………………………………………三．项目经理部……………………………………………四．施工组织管理体系……………………………………五．主要施工机械及施工仪器……………………………六．施工准备………………………………………………七．临时设施………………………………………………八．压桩技术措施…………………………………………九．保护周边建筑、道路、地下管线的措施……………十．工程质量保证措施…………………………………十一．施工安全技术措施…………………………………十二．现场文明施工………………………………………一．工程概况1．项目名称：XXX（一期）02A地块26#楼2．建设单位：XXX臵业有限公司3．工程地点：4．设计单位：5．施工单位：XXX岩土工程有限责任公司6．桩型：静压PHC-AB 400（95），PHC-AB 400（95）预应力管桩7．工期：计划为15天8．质量要求：合格9．工程场地、地质分析：略（详见地质报告）二．主要施工方法1．压桩采用ZY B-680型全液压静力压桩机壹台施工2．电源由甲方提供，乙方负责电费。
3．施工放线采用直角坐标定位放线，极坐标复测，测量主要使用北京拓普康科维仪器厂制造的TKS-202 全站型电子速测仪。
4．标高控制采用南京光学仪器厂制造的DS32型水准仪抄平施工。
三．项目经理部四．施工组织管理体系为确保工程质量，施工中必须有一套完整和行之有效的管理体系，为加强现场管理，保证工程顺利进行，我们针对此工程建成立了施工组织管理体系。
具体见下图：注：实线表示发出指令虚线表示信息反馈五．主要施机械及施工仪器我公司于2010年5月3日安排以下设备进场，数量如下所列：六．施工准备1．对施工现场的要求：建设单位在开工前整理好施工场地。
静压管桩施工组织设计(施工版)xx工程施工组织设计xx公司目录第一部分：工程概况第二部分：施工组织设计编制依据第三部分：现场管理网络第四部分：施工方法、工艺流程第五部分：质量保证措施第六部分：工期保证措施第七部分：安全文明施工措施第八部分：劳动力组织计划表第九部分：主要机械设备一览表第一部分工程概况一、工程概况：建设单位：xx有限公司工程名称：xx工程设计单位：xx公司勘察单位：xx公司监理单位：xx监理事务所施工单位：xx公司本工程为静压预应力管桩，基坑北侧场区开阔，采用2级放坡的开挖形式，坡面挂网喷浆并且设置泄水孔，坡顶设置单排Φ700mm双轴深搅桩，套接施工。
基坑东、西侧场地较小，采用的双轴深搅桩内插入PHC-600（130）AB-C80型预应力高强管桩形成符合挡墙，兼挡土及止水于一体。
基坑南侧采用双排桩的支护形式，前排采用Φ700@500的双轴深搅桩内插入PHC-600（130）AB-C80，型预应力高强管桩，后排采用Φ600状况灌注桩，前排桩排间距为2500，前排桩间距为1000，排状况灌注桩间距为1500.基坑西南角与已建成的地下室相连接部位，采用Φ700@500的双轴深搅桩处理，交接处设置压密注浆。
坑中坑高差有3.60M，采用四排Φ700@1000双轴深搅桩处理，桩长8.0M.预应力管桩吊运、压桩、接桩、送桩施工及验收按设计及规范要求执行。
二、工程地形、地貌、地质情况详见工程地质勘察报告20082008第二部分静压桩施工组织设计1、桩基平面图。
桩基详图、施工说明。
2、图集苏G03-2002。
3、建筑地基基础工程施工质量验收规范：GB-50202-2002。
4、国家、省、市地方标准，建安施工标准规程。
第三部分现场管理网络项目经理现场负责人技术负责人安全员施工员质量员核算员材料员接桩电焊工压桩机机操作工第四部分施工方法、工艺流程一、前期准备：1、项目经理、机组负责人、施工员、技术负责人、材料员到现场实地察看，检查场地、道路、水、电等对施工要求的满足情况、组织机械设备进场、安装及保养工作，认真审阅图纸、核算工作量，拟定施工方案和施工工艺，制定材料进场计划，劳动力组织计划，按排、落实各项准备工作。
2、测量放线：根据甲方提供的水准点、坐标基准点，施工放出工程的轴线大样，与土建方密切配合，并通过甲方、监理审核、验收。
做好轴线定位坐标点±0.000位置的引线，固定标记工作。
3、压桩前期工作：①桩机组装、调试、保养。
②轴线定位、复核、桩位放样，确定±0.000标高，桩顶标高及送桩深度。
③成品桩验收、吊运至压桩场地。
4、压桩施工：①静压法沉桩施工具有无噪音、无振动、无冲击力、施工应力小等特点，可减少打桩振动对地基及邻近建筑物的影响。
桩顶不易产生偏心沉桩，沉桩精度高，且能在沉桩施工中测定桩阻力，为设计施工提供参数、预估和验证桩的承载能力。
②压桩施工工序：a、桩机就位对中、机架垂直度控制。
b、桩吊运、就位、对中、桩身垂直度控制。
c、压桩入土，控制桩身垂直度。
d、接桩：上、下节桩同心轴线控制，焊接质量控制。
e、送桩：控制桩顶标高。
f、机械移至下根桩。
5、桩基开挖验收6、施工工艺流程图（见附图）现场施工工艺流程图：轴线定位、桩位布置甲方、监理验收安装配重桩机进场、组装、就位运桩到位、成品桩验收桩对中、压桩调整垂直度沉桩、记录压力值保持垂直度接桩、隐蔽工程验收保持垂直度、焊接质量沉桩、记录压力值保持垂直度水准仪控制标高送桩至设计桩顶标高记录最终压力值中间验收机械移位至下根桩第五部分质量保证措施1、桩位图编号由本单位统一编号后分以给各单位，以便准确控制桩基质量。
2、桩的起吊（1）预应力管桩混凝土强度应达到设计强度才能出厂。
（2）起吊时，必须做到平稳，不使桩体受到损伤。
必须有两人以上分别在桩机前后观察起重机吊臂的上升高度，保证吊臂上升最高点离高压电线距离不少于3米。
吊点位置应符合设计规定，本工程采用钢丝绳绑扣，一点起吊，吊点位置：单节桩≤10M，设在0.31L处；单节桩10M<L≤16M，设在0.29L处。
（3）桩的堆放场地要平整、坚实，不得产生过大的或不均匀沉陷，支点垫大间距应与吊点位置相同，并保持在同一平面上，各层垫木应上、下对齐，并处于同一垂直面上，最下层的垫木应适当加宽，堆放层数不超过三层。
（4）不同规格的桩分别堆放，堆放位置和方法，根据打桩位置及打桩顺序考虑。
3、预制桩压桩前，应由甲方（监理）、施工单位共同验收，验收依据：桩的结构图，规范中有关预制桩外观检查条款（见表1），同时应提供以下资料，桩的结构图，材料检验报告，隐蔽工程验收记录，砼强度试验报告等。
表1 预制桩制作的允许偏差项目允许偏差优等品一等品合格品长度（L）＋0.3%L－0.3%L ＋0.5%L－0.4%L＋0.7%L－0.5%L外径（D）D≤600＋2，－2 ＋4，－2 ＋5，－4D＞600＋3，－2 ＋5，－2壁厚（t）＋10.0 ＋15.0 正偏差不限（＋20.0）保护层厚度＋5，0（＋5，0）＋7，－3（＋7，0）＋10，5（＋10，0）桩身弯曲度≤L/1500≤L/1200≤L/1000桩端板外侧平面度0，2 内径0，－1外径0，－2厚度正偏差不限，0注：1、括号中数字用于预应力混凝土薄壁管桩（PTC）2、表内尺寸均以设计图纸为准4、压桩施工质量控制（1）施工放样：先施放建筑物主轴线，然后按桩位平面图测放桩位，并经甲方（监理）验收后方可压桩。
（2）为了便于在施工过程中或验收时核对轴线及桩位，应在主轴线的延长线距边桩20m以外设控制点，或投设在临近建筑物外墙上。
（3）桩位定位前应检查各轴线交点的距离是否与桩位图相符，无误后，用直角坐标法或极坐标法测放样桩。
样桩用木桩或钢筋标记，并涂刷红漆便于来找。
压桩机就位后应对样桩进行复核，无误一再对中进行压桩施工。
（4）为了便于控制桩顶标高，应在压桩范围内60m外引测两个以上水准控制点，经过监理的复核，验收合格后才能使用，并在施工过程中加以保护。
5、沉桩顺序及工艺流程：（1）沉桩顺序：应根据现场实际情况及周边环境要求，合理安排施工顺序，尽量减小对邻近建筑的影响。
（2）工艺流程：成品桩验收→吊运→调平机身→对中桩位点→压桩→接桩→送桩→记录（3）压桩时各工序应连续进行，尽量减少接桩焊接时间，严禁中途停止，造成沉桩困难。
（4）遇到下列情况时暂停压桩，并与有关单位研究处理后继续施工：a、初压时，桩身较大幅度位移或倾斜。
b、压桩过程中突然下沉或倾斜。
c、桩身破裂或压桩阻力突变。
d、桩位位移多或标高超限较大。
6、沉桩质量控制：（1）桩位控制：桩位偏差和垂直度应符合规范要求见表2序号项目允许偏差值mm1单排或双排桩条形基础①垂直于条形桩基纵轴方向②平行于条形桩基纵轴方向1001502 桩数为1～3根桩基中的桩1003 桩数为4～16根桩基中的桩1/3桩径4桩数大于16根桩基中的桩①最外边的桩②中间桩1/3桩径1/2桩径注：H为施工现场地面标高与桩顶设计标高的距离。
（2）影响桩位偏差和垂直度的因素很多，在施工中应注意以下几个方面：a、施工放样后应进行轴线与控制基线，桩位与轴线、桩位与桩拉之间的关系检查。
b、由于挤土效应造成地面变形，致使所放样桩位移，应在压桩前予以校核。
c、压桩过程中，桩尖遇地下障碍物造成倾斜时，应将桩拔出，清除障碍物后再压桩。
d、严格按照施工流程作业，压桩机工作时机身应调平。
7、接桩质量控制：（1）本工程采用电焊接桩，接桩严格按图集G03-2002中第46页接桩详图中对焊接要求进行。
（2）焊接时上、下节桩应对中，保持同一轴心，上、下节桩之间缝隙应用垫铁垫平。
（3）确保焊接质量，做好接桩隐蔽工程验收。
8、送桩：（1）送桩时送桩器的中心线与桩的中心线相重合。
（2）送桩杆标记要清晰明确。
（3）送桩完毕及时观察压力表读数，做好记录。
9、中间验收与竣工：（1）按GB50202-2002规范要求，施工时对每根桩进行中间验收，由甲方（监理）与我方共同进行。
内容包括：预制桩的质量、外观尺寸，沉桩时的倾斜度，节点处理，桩位位移，桩顶标高及终止压力等。
（2）做好中间验收的同时，及时提供进桩、压桩、焊接等各工序报验资料，在以下几方面应跟踪检查，对中时的桩位复查，送桩完毕检查实际标高。
（3）竣工验收在基坑开挖，垫层浇筑好以后由建设单位组织进行，我方实测桩顶标高及位移，绘制桩位竣工图，提交竣工资料。
10、质量保证体系：镇江和融房地产开发有限公司监理项目经理技术负责人施工负责人安全员施工员质检员材料员压桩接桩送桩定位放线吊桩施工记录第六部分：工期保证措施1、工作量：静压管桩：PHC-700（130）AB-C80，PHC-600（130）AB-C80。
2、施工机械设备：详见附表：《机械设备一览表》3、劳动力准备计划：详见表3。
4、工期计划：以各项条件满足开工要求为前提5、工期保证措施：为保证工程在计划工期内完成，我们在施工组织，技术管理，材料与设备的协调配合等方面采取相应措施，保证施工进度顺利实施。
（1）指挥有力、严格管理：严格规范管理制度，使整个管理工作制度化、规范化，做到有章可循，有法可依，现场制订严格的岗位责任制，质量和安全制度，分配制度，综合治理制度及严格作息时间制度等。
（2）充分准备，措施严密做好生产和技术准备工作：生产准备包括劳动力按工期备足，满足施工工艺要求。
提前做好材料、成品、半成品等的订货，根据生产制订计划，明确进场时间，提前报送甲方备案。
技术准备包括：认真审阅施图纸，及时组织施工图纸会审和技术交底工作，施工前明确具体施工方法。
（3）施工协调，统筹兼顾为保证进度，充分协调，建议每隔两天召开一次施工协调会，总结前两天的工作，安排下一步任务，明确目标，落实措施。
（4）计划安排，有条不紊在总进度计划控制下，制订每天进度计划，力争逐周计划实现。
施工中随时检查执行情况。
（5）提高机械利用率本工程计划投入一台套桩机设备进场施工，充分利用可作业时间，同时，充分利用施工间隙维修，保养机械设备，确保机械设备的完好性，顺利施工。
（6）做好社会协调，减少与周边居民的矛盾，教育好职工，首先做到不干扰周围居民的正常生活。
第七部分：安全、文明施工措施1、坚持安全第一，文明施工，严禁盲目冒险作业，专职安全员必须每天班前、班后实行安全检查制度，对不安全因素及时采取措施，消灭在萌芽状态。
2、施工机械进场前进行一次全面的安全检查，进场后认真复查，严禁机械设备带病作业。
3、起重索具进行认真仔细检查，对不符合施工要求的严禁使用。
4、闲杂人员不得进入施工现场，所有施工人员进场必须戴好安全帽，并系好安全，上塔作业系好安全带。
5、现场施工管理人员，专职安全员是必须对施工人员进行事前安全教育，开展安全值班制度，监督安全工作，做到防微杜渐。
