皮托管介绍1. 测量原理和结构1.1 测量原理皮托静压管(以下简称皮托管)是由一个垂直在支杆上的圆筒形流量头组成的管状装置。
本装置在侧壁周围有一些静压孔, 顶端有一个迎流的全压孔。
它能测出差压,并根据差压确定流场中某处的流速,由流速与面积的乘积计算出流量。
皮托管的测量原理是基于伯努利方程在空气中应用的一个实例,如图1所示。
当理想流体均匀的平行流向静止物体时,设想其中一条流线撞在物体上(即图1中的A 点),在此处流体发生分岔,A 点称为滞止或驻点,A 点的流速为零,V A =0。
图1 皮托管静压管原理结构图如果我们选择两个截面Ⅰ-Ⅰ、Ⅱ-Ⅱ、Ⅰ-Ⅰ截面流动没有受到任何的影响,流束是平行的,流速形成规则的速度分布,截面上各点的静压力相等。
Ⅱ-Ⅱ截面流动受到影响,流束密集,流速加快,静压降低。
则两个面上的伯努利方程为222222222221111V V K P V K P ζρρ++=+ (1) 式中:ζ-Ⅰ-Ⅰ、Ⅱ-Ⅱ区间的流体阻力系数,这里可以不考虑即:ζ=0; ρ— 流体密度,因为是均匀的12ρρρ==K -速度分布不均匀系数,这里可设K 1=K 2=1; P -两个截面的静压力;V -两个截面的流速,V 2=V A =0。
整理得到公式为:22112P P V ρ-=(2)式中:P 2-总压力(因为动压为零); P 1-静压力。
如图1所示,若在物体B 点开一个孔,由于均匀流场中静压力相等,则 P 1=P B =P 0;令P 2=P 1,V 1=V ,公式(2)就变成为2021V P P ρ=-(3)()ρ02P P V -=(4)式中:P-P 0实际上是流场中某一点流体的动压力P 。
1.2 皮托管结构皮托管的原理结构如图2所示,当一台差压计两端分别与总压管和静压管连接,这样差压计上就可以显示出动压值来。
图2 皮托管静压管结构图2是一般皮托管的结构,为了能看清楚把两端放大。
如图中可以看到皮托管外形是一个直角弯折的金属管,与管轴平行安置的直角边是测头,其顶端有一个总压孔,在其侧壁有若干个静压孔。
皮托管工作原理皮托管是一种常用于流体测量的仪器,其工作原理基于皮托效应。
皮托效应是指当流体通过一个管道时,在管道中会产生一个压力差,这个压力差可以用来测量流体的速度和流量。
皮托管利用了这一效应,通过测量管道中的压力差来确定流体的速度和流量。
皮托管由一个长而细的管道和一个装有孔的垂直管组成。
当流体通过管道时,流体会进入垂直管中的孔,并产生一个射流。
这个射流会与周围的静止流体相互作用,产生一个压力差。
这个压力差可以通过压力传感器或差压计进行测量。
根据伯努利方程,压力差与流体速度之间存在一个关系。
当流体速度增加时,压力差也会增加。
因此,通过测量管道中的压力差,可以确定流体的速度。
而流量可以通过速度与管道截面积的乘积来计算。
皮托管的工作原理可以简单归纳为以下几个步骤:1. 流体进入皮托管的管道中;2. 流体通过垂直管中的孔进入;3. 孔中的流体形成一个射流,并与静止流体相互作用;4. 射流与静止流体的相互作用产生一个压力差;5. 压力差可以通过压力传感器或差压计进行测量;6. 根据伯努利方程,压力差可以用来确定流体的速度;7. 流量可以通过速度与管道截面积的乘积计算。
皮托管在实际应用中有许多优点。
首先,它适用于各种流体,包括液体和气体。
其次,皮托管结构简单,制造成本较低。
此外,皮托管的响应速度快,精度高,可靠性好。
因此,它被广泛应用于流体测量领域。
然而,皮托管也有一些局限性。
首先,皮托管对流体的粘度和密度敏感,因此在测量不同流体时需要进行校准。
其次,皮托管在高速流体中可能会产生较大的压力损失。
此外,由于皮托管是直接暴露在流体中的,因此需要定期清洁和维护,以确保测量的准确性。
总结起来,皮托管利用皮托效应来测量流体的速度和流量。
它通过测量管道中的压力差来确定流体的速度,进而计算流量。
皮托管具有结构简单、制造成本低、精度高、可靠性好等优点,被广泛应用于流体测量领域。
然而,它也存在一些局限性,如对流体粘度和密度敏感,可能产生较大的压力损失等。
皮托管通风测量原理今天来聊聊皮托管通风测量原理的相关事儿。
你看啊,我们在生活中有时候要测风速或者通风量。
就像放风筝的时候,我们能感受到风的大小。
那怎么把这种对风大小模糊的感觉变成一个确切的数据呢?这就用到了皮托管的原理。
皮托管主要是利用了流体的动能和压能之间相互转换的原理。
简单来说,当风吹向皮托管的时候,就像是一群人在拥挤着通过一个狭窄的通道。
风就好比这群人,皮托管就像是这个通道的闸口。
风在这个闸口的地方有不同的表现。
这里面有个关键概念叫总压和静压。
总压呢,可以想象成这群人从各个方向挤压过来产生的压力的总和,就像你挤地铁的时候,四面八方都有人给你压力。
静压就像是即使没人挤你,你周围现在这种空气本身存在的默压力,比如你在空地上的感觉。
皮托管有两根小管,一根管对着风来的方向,它能测到总压;另一根管垂直于风流方向,它测到的是静压。
这两者的差值,就反映了风的动能。
根据伯努利原理(伯努利原理就是在水流或者气流这样的流体中,速度与压力相互转换的一种关系,如果速度变快,压力就会变小,反之亦然),这个动能就和风速有密切关系。
知道了风速,在一个通风的管道或者空间里,再结合横截面积等因素就能算出通风量。
有意思的是,我一开始也很困惑这个静压、总压到底是怎么准确的通过两个小小的管子区分开来的呢?老实说,我一直想象不出来它们在里面具体是个什么运作流程。
后来我查了不少资料,还做了一个简单的小模型模拟风的流动,才慢慢理解。
实际中应用的例子很多。
比如说,在大厦的通风系统里,就可以用皮托管来测量通风管道里的风速和风量,这样就能知道这个通风系统运行得好不好,如果风量太小,可能有些地方就得改善改善。
不过在使用皮托管测量的时候也要注意,它一定要安装得足够稳固和平直,如果歪了或者晃动得厉害就会影响测量结果。
这就像是天平如果晃动起来就没法准确称重一样。
说到这里,你可能会问,那皮托管测风准不准呢?其实只要在一定的范围内,按照正确的使用方式,它是比较准确的。
皮托管介绍1. 测量原理和结构1.1 测量原理皮托静压管(以下简称皮托管)是由一个垂直在支杆上的圆筒形流量头组成的管状装置。
本装置在侧壁周围有一些静压孔, 顶端有一个迎流的全压孔。
它能测出差压,并根据差压确定流场中某处的流速,由流速与面积的乘积计算出流量。
皮托管的测量原理是基于伯努利方程在空气中应用的一个实例,如图1所示。
当理想流体均匀的平行流向静止物体时,设想其中一条流线撞在物体上(即图1中的A 点),在此处流体发生分岔,A 点称为滞止或驻点,A 点的流速为零,V A =0。
图1 皮托管静压管原理结构图如果我们选择两个截面Ⅰ-Ⅰ、Ⅱ-Ⅱ、Ⅰ-Ⅰ截面流动没有受到任何的影响,流束是平行的,流速形成规则的速度分布,截面上各点的静压力相等。
Ⅱ-Ⅱ截面流动受到影响,流束密集,流速加快,静压降低。
则两个面上的伯努利方程为222222222221111V V K P V K P ζρρ++=+ (1) 式中:ζ-Ⅰ-Ⅰ、Ⅱ-Ⅱ区间的流体阻力系数,这里可以不考虑即:ζ=0; ρ— 流体密度,因为是均匀的12ρρρ==K -速度分布不均匀系数,这里可设K 1=K 2=1; P -两个截面的静压力;V -两个截面的流速,V 2=V A =0。
整理得到公式为:22112P P V ρ-=(2)式中:P 2-总压力(因为动压为零); P 1-静压力。
如图1所示,若在物体B 点开一个孔,由于均匀流场中静压力相等,则 P 1=P B =P 0;令P 2=P 1,V 1=V ,公式(2)就变成为2021V P P ρ=-(3)()ρ02P P V -=(4)式中:P-P 0实际上是流场中某一点流体的动压力P 。
1.2 皮托管结构皮托管的原理结构如图2所示,当一台差压计两端分别与总压管和静压管连接,这样差压计上就可以显示出动压值来。
图2 皮托管静压管结构图2是一般皮托管的结构,为了能看清楚把两端放大。
如图中可以看到皮托管外形是一个直角弯折的金属管,与管轴平行安置的直角边是测头,其顶端有一个总压孔,在其侧壁有若干个静压孔。
皮托管工作原理和应用
皮托管是一种测量流体流速的装置,它基于流速与流体压降之间的关系来进行测量。
其工作原理可以简述如下:
1. 流体通过管道时,流速随着管道截面变化而变化。
皮托管将流体引导至一根狭窄的管道,使得流体通过此处速度增加,压力降低。
2. 皮托管中有两个孔,一个位于高速流区域,另一个位于低速流区域。
高速流区域的压力较低,低速流区域的压力较高。
3. 流体通过皮托管时,高速流区域的压力比低速流区域的压力低。
通过测量这两个压力差,可以确定流体在皮托管中的流速。
皮托管主要用于测量液体和气体的流速,具有一系列应用:
1. 空气流量测量:在空调、通风系统以及涡轮机等领域中,皮托管广泛应用于测量空气流速。
2. 水流量测量:皮托管可用于测量水流速,常见于水处理系统、供水管道以及水资源管理领域。
3. 燃气流量测量:皮托管对于燃气流量的测量及控制具有重要意义,常用于燃气输送管道和工业燃烧设备的流量监测。
4. 液体输送管道监测:皮托管可用于监测液体流速,用来实时掌握液体在管道中的流量情况,如石油管道、化工管道等。
5. 尾水管流量测量:在污水处理厂中,皮托管用于测量污水的流速,以用于运行、运维和调整处理设备。
总之,皮托管通过测量流体在管道中的压力差,从而确定流体的流速。
其广泛应用于各个领域,如空气流量测量、水流量测量、燃气流量测量等。

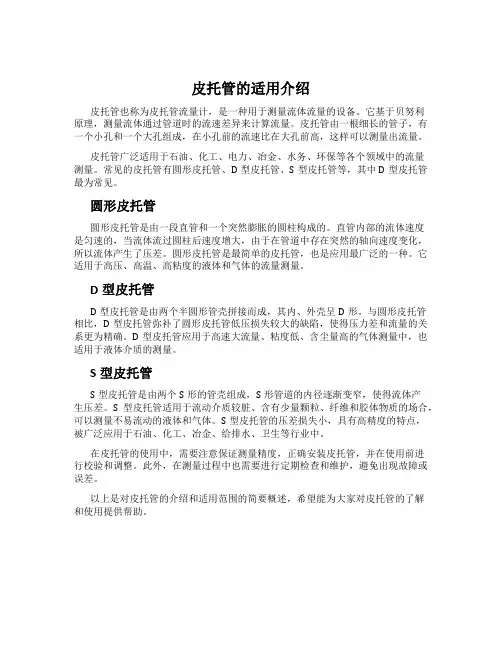

皮托管的适用介绍皮托管也称为皮托管流量计,是一种用于测量流体流量的设备。
它基于贝努利原理,测量流体通过管道时的流速差异来计算流量。
皮托管由一根细长的管子,有一个小孔和一个大孔组成,在小孔前的流速比在大孔前高,这样可以测量出流量。
皮托管广泛适用于石油、化工、电力、冶金、水务、环保等各个领域中的流量测量。
常见的皮托管有圆形皮托管、D型皮托管、S型皮托管等,其中D型皮托管最为常见。
圆形皮托管圆形皮托管是由一段直管和一个突然膨胀的圆柱构成的。
直管内部的流体速度是匀速的,当流体流过圆柱后速度增大,由于在管道中存在突然的轴向速度变化,所以流体产生了压差。
圆形皮托管是最简单的皮托管,也是应用最广泛的一种。
它适用于高压、高温、高粘度的液体和气体的流量测量。
D型皮托管D型皮托管是由两个半圆形管壳拼接而成,其内、外壳呈D形。
与圆形皮托管相比,D型皮托管弥补了圆形皮托管低压损失较大的缺陷,使得压力差和流量的关系更为精确。
D型皮托管应用于高速大流量、粘度低、含尘量高的气体测量中,也适用于液体介质的测量。
S型皮托管S型皮托管是由两个S形的管壳组成,S形管道的内径逐渐变窄,使得流体产生压差。
S型皮托管适用于流动介质较脏、含有少量颗粒、纤维和胶体物质的场合,可以测量不易流动的液体和气体。
S型皮托管的压差损失小,具有高精度的特点,被广泛应用于石油、化工、冶金、给排水、卫生等行业中。
在皮托管的使用中,需要注意保证测量精度,正确安装皮托管,并在使用前进行校验和调整。
此外,在测量过程中也需要进行定期检查和维护,避免出现故障或误差。
以上是对皮托管的介绍和适用范围的简要概述,希望能为大家对皮托管的了解和使用提供帮助。
皮托管工作原理皮托管是一种常用的流体测量仪器,它利用了流体动能转换为静压能的原理,可以精确地测量流体的流速。
皮托管的工作原理主要包括静压孔、总压孔、静压管和总压管等几个部分。
下面我们将详细介绍皮托管的工作原理。
首先,我们来了解一下皮托管的结构。
皮托管通常由一个静压孔和一个总压孔组成,静压孔位于皮托管的侧面,而总压孔则位于皮托管的前端。
当流体通过皮托管时,静压孔会受到流体的静压力作用,而总压孔则受到流体的总压力作用。
通过这两个压力的差异,我们可以计算出流体的流速。
其次,我们来谈谈皮托管的工作原理。
当流体通过皮托管时,它会同时作用于静压孔和总压孔。
静压孔受到的压力主要来自于流体的静压力,而总压孔受到的压力则来自于流体的总压力。
这两者之间的压力差被称为动压,它正比于流体的动能,也就是流体的流速。
通过测量这个压力差,我们可以计算出流体的流速。
此外,皮托管的工作原理还涉及到静压管和总压管。
静压管将流体引入静压孔,而总压管则将流体引入总压孔。
通过这两个管道,我们可以确保流体能够准确地作用于静压孔和总压孔,从而得到准确的压力差,进而计算出流体的流速。
总的来说,皮托管的工作原理是利用了流体的动能转换为静压能的原理,通过测量静压孔和总压孔之间的压力差,来计算出流体的流速。
皮托管在流体测量领域有着广泛的应用,可以用于测量气体、液体甚至是气固两相流体的流速,具有精度高、可靠性强等优点。
综上所述,皮托管是一种利用了流体动能转换为静压能的原理来测量流体流速的仪器,其工作原理涉及到静压孔、总压孔、静压管和总压管等几个部分。
通过测量这些部分之间的压力差,我们可以准确地计算出流体的流速。
皮托管在工业、航空、航天等领域有着广泛的应用前景,可以为我们的生产和生活带来更多的便利和效益。
皮托管差压法工作原理(一)皮托管差压法工作原理•皮托管是一种用来测量流体速度的仪器,常用于空气和水的流量测量。
•工作原理基于刘易斯浮力原理和伯努利定理。
•利用皮托管放置在流体中时,由于管中的流体受到作用在管内壁上的压力,引起管内部分区域的压力变化。
•管内部的压差与流体的流速成正比关系,可以通过测量压差来计算流体的流速。
测量过程•将皮托管的小口向流体中静止放置,此时流体通过皮托管向管道内部流入。
•由于管子内部存在压差,皮托管中的气体也会发生压缩,使得管子中出现平衡压差。
•流速生成的压差即是皮托管产生的差压,可通过露出在流体上下两侧深度差透射的指示管得到差压,从而确定流速。
优点•皮托管工作原理简单,测量范围广泛,对于气体和液体都能够有效的测量。
•测量精度较高,误差小。
应用领域•行业中广泛应用于压缩空气、风幕、通风管道,污水管道、海水淡化等领域,对于液态或气态体积流量测量十分重要。
具体应用工业•在压缩空气的产生和使用过程中,皮托管差压法可以用于确定空气的流速,从而精准地计算出压缩空气的流量。
•在炼油、化工、制药行业中,可以利用皮托管差压法测量通风管道内空气流速,以确保生产过程的安全和稳定。
建筑•在建筑的通风、空调系统中,皮托管差压法可以用于检测风管和风口的空气流速和风量,从而保证室内的空气流通和质量。
环保•在水处理厂、污水处理厂中,可以通过皮托管差压法测量污水管道中污水的流速和流量,从而监测水质,并计算污水的排放量,为环保工作提供数据支持。
其他领域•皮托管差压法还可以用于气动风洞实验、流量控制、风力发电机设计中的测量等领域。
总结•皮托管差压法是一种常用的流量测量方法,利用简单,测量精度高,广泛应用于工业、建筑、环保等领域。
•在实际应用中,需要根据具体的测量需求选择不同类型和尺寸的皮托管,并根据应用场景合理设计和安装。
皮托管的静压测量原理皮托管是一种常用于测量流体静压的仪器。
其原理基于贝努利定律和连续性方程,通过测量流体的压差来计算流体的速度和流量。
皮托管由一个细长的金属管和一个压力传感器组成。
当流体通过管道流动时,流体会进入皮托管的入口,然后通过管道中的细长管道,最后流出管道的出口。
在细长管道的入口处,由于流体流动的缘故,会形成一个较高的静压。
而在细长管道的出口处,由于流体流动速度加快,静压会降低。
皮托管的压力传感器位于细长管道的入口处,可以测量流体在入口处的静压。
根据贝努利定律,流体的总能量是守恒的,即压力能、动能和位能之和保持不变。
当流体通过细长管道时,由于速度增加,静压降低,而动能增加。
因此,通过测量入口处和出口处的静压差,可以计算出流体的速度。
根据连续性方程,流体在细长管道中的流量是恒定的。
流量可以通过速度和管道横截面积的乘积来计算。
因此,通过测量流体的速度,可以间接测量流体的流量。
皮托管的静压测量原理非常简单,但需要注意一些使用和安装上的细节。
首先,皮托管的入口需要与流体流动方向垂直,以保证准确测量静压。
其次,皮托管需要正常工作在流体的临界雷诺数范围内,以保证测量的准确性。
此外,皮托管的压力传感器需要具有高精度和稳定性,以确保测量结果的可靠性。
皮托管的静压测量原理在工程实践中有着广泛的应用。
例如,在水力学实验中,可以使用皮托管来测量水流的速度和流量,以研究水流的特性和流动规律。
在流体力学中,皮托管也可以用于测量气流或液流的速度和压力,以评估管道或通道的性能。
除了皮托管,还有其他一些测量流体静压的方法,如压力传感器、流量计等。
每种方法都有其适用的场景和限制。
皮托管作为一种简单而有效的测量方法,被广泛应用于各个领域。
总结起来,皮托管的静压测量原理基于贝努利定律和连续性方程,通过测量流体在细长管道入口处的静压差来计算流体的速度和流量。
在实际应用中,皮托管需要注意安装和使用细节,以确保测量结果的准确性和可靠性。
皮托管方法测量风速的范围皮托管是一种常用的测量风速的仪器,它通过测量通过管道的气体压力差来计算风速。
皮托管可以广泛应用于气象观测、工业过程控制以及流体力学研究等领域。
下面将详细介绍皮托管方法测量风速的范围:1.基本原理:皮托管是根据贝努利原理设计的,在管道中被测风流经过皮托管时,由于管道前端有孔,使得流体在孔口前后产生压力差。
通过测量这一压力差,进而计算出风速的大小。
2.适用范围:在气象观测中,通常使用的皮托管适用于大气中的风速测量,其量程一般在0.2m/s到40m/s之间。
这个范围适用于大部分自然风的测量,并且精度较高。
在工业和流体力学研究领域,常用的皮托管范围可以更广,通常在0.2m/s到200m/s之间,可以测量更高速度的气流。
这对于工业过程监控以及流体力学实验中的大气流场测量十分重要。
3.测量误差:-温度误差:气体温度对皮托管测量风速的影响较大,需要进行修正。
-安装误差:皮托管的安装位置和方向对测量结果会产生影响,需要进行校准。
-响应时间:皮托管测量风速的响应时间较长,通常需要在稳态流动下进行测量。
-维护误差:皮托管需要定期维护和清理,若不及时维护可能会影响测量精度。
因此,在实际应用中,需要根据具体情况选择合适的皮托管型号,并进行有效的校准和维护,以确保测量结果的准确性。
总结起来,皮托管方法测量风速的范围较广,一般适用于0.2m/s到200m/s的气流速度范围。
在不同领域中对风速测量的要求有所不同,因此需要根据实际应用需求选择合适的皮托管型号,并进行相关的校准和维护工作,以保证测量结果的准确性。
皮托管原理
皮托管原理是一种测量流体流速的原理,通过测量流体在管道中产生的压力差来确定流速大小。
该原理利用了流体在管道内流动时形成的静压和动压之间的关系。
在一个管道中,流体通过一段喉管时会产生一个局部的压力降,这是由于流体在喉管处速度增加而导致的。
皮托管利用了这一现象,将一根细长的管道插入到主管道中,并且在插入的位置处形成了一个喉管。
当流体通过喉管时,局部的压力降会形成一个负压区域,这个负压区域正好在喉管入口附近。
测量过程中,通常会将一个压力传感器连接到皮托管的两侧,用于测量主管道中流体的压力和皮托管入口处的压力。
由于在喉管处流体速度增加,因此在皮托管入口处形成的负压区域会导致入口处的压力降低。
通过测量这两个压力值的差异,可以得到流体在主管道中的流速。
根据流体力学的原理,我们知道流体在一定条件下的流速与压力降之间存在一定的函数关系。
基于这个原理,利用皮托管可以通过测量压力差来确定流体的流速。
一般来说,皮托管的设计和使用需要考虑流体的性质、管道的尺寸以及实际的测量需求。
值得注意的是,皮托管测量流速的原理是建立在压力差与流速之间的关系上的。
因此,在实际使用中需要保证流体的流动是稳定的,以确保测量的准确性。
此外,还需要根据具体的应用场景选择合适的皮托管类型和参数。
皮托管介绍1. 测量原理和结构1.1 测量原理皮托静压管(以下简称皮托管)是由一个垂直在支杆上的圆筒形流量头组成的管状装置。
本装置在侧壁周围有一些静压孔,顶端有一个迎流的全压孔。
它能测出差压,并根据差压确定流场中某处的流速,由流速与面积的乘积计算出流量。
皮托管的测量原理是基于伯努利方程在空气中应用的一个实例,如图1所示。
当理想流体均匀的平行流向静止物体时,设想其中一条流线撞在物体上(即图1中的A点),在此处流体发生分岔,A点称为滞止或驻点,A点的流速为零,V,0。
A图1 皮托管静压管原理结构图如果我们选择两个截面?,?、?,?、?,?截面流动没有受到任何的影响,流束是平行的,流速形成规则的速度分布,截面上各点的静压力相等。
?,?截面流动受到影响,流束密集,流速加快,静压降低。
则两个面上的伯努利方程为 (1) 式中:,?,?、?,?区间的流体阻力系数,这里可以不考虑即:,0;—流体密度,因为是均匀的K,速度分布不均匀系数,这里可设K,K,1; 12P,两个截面的静压力;V,两个截面的流速,V,V,0。
2A整理得到公式为:(2)式中:P,总压力(因为动压为零); 2P,静压力。
1如图1所示,若在物体B点开一个孔,由于均匀流场中静压力相等,则 P,P,P;令P,P,V,V,公式(2)就变成为 1B0211(3)(4)式中:P-P实际上是流场中某一点流体的动压力P。
01.2皮托管结构皮托管的原理结构如图2所示,当一台差压计两端分别与总压管和静压管连接,这样差压计上就可以显示出动压值来。
图2 皮托管静压管结构图2是一般皮托管的结构,为了能看清楚把两端放大。
如图中可以看到皮托管外形是一个直角弯折的金属管,与管轴平行安置的直角边是测头,其顶端有一个总压孔,在其侧壁有若干个静压孔。
总压孔与静压孔不相通,分别用导压管引出,从静压孔至总压孔称为鼻端。
直角的另一边称为支杆,引出总压孔和静压孔的接头以便与微压计相连。
皮托管测试原理皮托管测试是一种常用的空气动力测量方法,主要用于测量流体(如气体、液体)的流速和流量。
其基本原理是利用伯努利定理和连续性方程,通过测量流体在管道中的压力差来计算流速和流量。
皮托管测试具有结构简单、操作方便、测量精度高等优点,广泛应用于航空、航天、能源、环保等领域。
一、皮托管测试原理皮托管测试的基本原理是利用伯努利定理和连续性方程。
伯努利定理指出,在不可压缩、无黏性、沿流线流动的流体中,沿着流线的总能量保持不变。
总能量包括动能、势能和内能。
对于理想流体,内能可以忽略不计,因此总能量等于动能与势能之和。
在稳定流动条件下,动能与势能之和为常数,即总能量守恒。
连续性方程是指流体在流动过程中,任意截面上的体积流量相等。
根据连续性方程,我们可以得出以下关系:1. 在稳定流动条件下,流体在任意截面上的流速与横截面积成反比;2. 在稳定流动条件下,流体在任意截面上的压力与横截面积成正比;3. 在稳定流动条件下,流体在任意截面上的动能与横截面积成反比;4. 在稳定流动条件下,流体在任意截面上的势能与横截面积成正比。
基于以上原理,皮托管测试通过测量流体在管道中的压力差来计算流速和流量。
具体步骤如下:1. 将皮托管插入到待测流体的管道中,使皮托管的开口正对流体的流动方向;2. 测量皮托管上游和下游的压力差,通常使用压力计或压力传感器进行测量;3. 根据伯努利定理和连续性方程,计算出流体的流速和流量。
二、皮托管的结构及工作原理皮托管主要由两根平行的直管组成,其中一根直管的一端封闭,另一端与另一根直管的一端相连,形成一个“U”形结构。
皮托管的封闭端用于测量压力,称为静压端;另一端用于测量流体的流速,称为动压端。
在动压端的两侧,各有一个斜切面,使得流体在经过动压端时产生一个侧向分力,从而改变流体的流速分布。
这种结构有利于提高皮托管的测量精度。
当皮托管插入到待测流体的管道中时,流体会从动压端的斜切面处流入皮托管内部。
飞机上的重要部件—皮托管【皮托管来历】皮托管,又称空速管和风速管,英文为Pitotube。
皮托管是一种由法国H.皮托发明的测量气流总压和静压以确定气流速度的管状装置。
严格来说,皮托管只测量气流总压,又称总压管;同时测量总压和静压称为风速管,但通常称风速管为皮托管。
皮托管的工作原理示意图皮托管结构简单、测量准确,百余年以来一直被广泛应用。
大部分飞机都有2-4套皮托管测速系统,一方面可以互为备份,防止某个皮托管意外失灵的情况,另一方面可以方便系统对所测得的速度进行互相校对。
绝大部分飞机用的皮托管测速系统均具有加热功能,防止结冰所造成的堵塞等等。
阿若拉的皮托管【气压高度表】测量的静压也可用作高度表的计算参数。
如果膜盒完全密封,则内部压力始终保持相当于地面空气的压力。
这样,当飞机飞向空中,高度增加,空速管测量的静压降低时,膜盒就会鼓起,测量膜盒的变形来测量飞机的高度。
该高度表称为气压高度表。
CTLS飞机的皮托管【升降速度表】皮托管测得的静压也可以制成“升降速度表”,即测量飞机高度变化的速度(爬升率)。
表中还有一个膜盒,但膜盒中的压力不是根据空速管测得的动压,而是通过在出口处打开一个小孔的专用管测量的。
该管上的小孔尺寸是专门设计的,用于限制膜盒中气压变化的速度。
如果飞机迅速上升,膜盒内的气压不能迅速下降,而膜盒外的气压可以迅速达到相当于外部大气的压力,因为它直接通过空速管上的静压孔。
测量膜盒的变形尺寸可以计算飞机的上升速度。
当飞机下降时,情况正好相反。
膜盒外的压力迅速增加,膜盒内的压力只能缓慢增加,因此膜盒下沉,驱动指针,显示负爬升率,即下降率。
飞机平飞后,膜盒内外的压力逐渐相等,膜盒恢复正常形状,升降速度表为零。
皮托管流量计原理
皮托管流量计是一种用于测量流体流量的传感器。
它的原理基于伯努利方程,即流体速度与压力成反比,速度越快压力越低。
皮托管流量计利用了这一原理,通过测量管道内的压差来计算流量。
皮托管流量计由一根长而细的管子和一个比较短的管子组成。
长管子被称为“静压孔”,短管子被称为“总压孔”。
流体从管道中流过时,它会被分成两个流体流动,一个从静压孔进入,另一个从总压孔进入。
由于长管子的直径比较小,流体在管子内的速度很快。
这会导致静压孔的压力下降,因为根据伯努利方程,速度越快压力越低。
另一方面,总压孔的压力等于流体的总能量,包括动能和静能。
因此,它的压力高于静压孔。
测量这两个孔的差异可以得到管道中流体的流速。
流速越快,差异就越大。
通过使用一些简单的数学公式,可以将这个差异转化为流量的测量值。
皮托管流量计通常用于测量液体和气体的流量。
它们在石油和天然气工业中非常常见,因为它们可以非常准确地测量流体的流量,并且可以轻松地集成到管道系统中。
- 1 -。
皮托管工作原理
皮托管工作原理是基于流体力学的原理。
它利用了皮托管的构造特点和流体在管道中运动过程中的压力变化来测量流体的流速。
皮托管通常由一个中空的管道构成,管道上部有一个小孔,称为皮托孔,用来接收流体。
当流体通过皮托孔进入管道后,流体速度增加,同时压力降低。
这是由于流体在流过管道时遇到的阻力和摩擦力。
在管道下部有一个较大的孔,称为静压孔,用来测量流体的静压。
当流体通过静压孔时,流体的速度减小,同时压力增加。
这是由于流体在通过静压孔时放缓了速度。
利用这种流体速度和压力的变化关系,可以通过测量管道中的两个压力值来计算流体的流速。
一般情况下,测量的是动压和静压之间的差值,然后根据流体力学公式进行计算。
需要注意的是,皮托管的工作原理是基于一定的假设条件的。
例如,假设流体是理想流体,管道内没有任何摩擦和阻力。
在实际应用中,可能会存在一些误差,需要根据具体情况进行修正。
总的来说,皮托管工作原理是通过测量流体在管道中的压力变化来计算流速,是一种常用的流量测量方法。
皮托管皮托管皮托管,又名“空速管”,“风速管”,英文是Pitot tube。
皮托管是测量气流总压和静压以确定气流速度的一种管状装置,由法国H.皮托发明而得名。
严格地说,皮托管仅测量气流总压,又名总压管;同时测量总压、静压的才称风速管,但习惯上多把风速管称作皮托管。
定义空速管也叫气流方向传感器或流向角感应器,与精密电位计(或同步机或解析器)连接在一起,提供出一个表示相对于大气数据桁架纵轴的空气流方向的电信号。
结构原理皮托管的构造如图,头部为半球形,后为一双层套管。
测速时头部对准来流,头部中心处小孔(总压孔)感受来流总压p0,经内管传送至压力计。
头部后约3~8D处的外套管壁上均匀地开有一排孔(静压孔),感受来流静压p,经外套管也传至压力计。
对于不可压缩流动,根据伯努利方程和能量方程可求出气流马赫数,进而再求速度。
但在超声速流动中,皮托管头部出现离体激波,总压孔感受的是波后总压,来流静压也难以测准,因而皮托管不再适用。
总压孔有一定面积,它所感受的是驻点附近的平均压强,略低于总压,静压孔感受的静压也有一定误差,其他如制造、安装也会有误差,故测算流速时应加一个修正系数ζ。
ζ值一般在0.98~1.05范围内,在已知速度之气流中校正或经标准皮托管校正而确定。
皮托管结构简单,使用方便,用途很广。
如飞机头部或机翼前缘常装设皮托管,测量相对空气的飞行速度。
应用空速管是飞机上极为重要的测量工具。
它的安装位置一定要在飞机外面气流较少受到飞机影响的区域,一般在机头正前方,垂尾或翼尖前方。
同时为了保险起见,一架飞机通常安装2副以上空速管。
有的飞机在机身两侧有2根小的空速管。
美国隐身战斗机F-117在机头最前方安装了4根全向大气数据探管,因此该机不但可以测大气动压、静压,而且还可以测量飞机的侧滑角和迎角。
有的飞机上的空速管外侧还装有几片小叶片,也可以起到类似作用;垂直安装的用来测量飞机侧滑角,水平安装的叶片可测量飞机迎角,为了防止空速管前端小孔在飞行中结冰堵塞,一般飞机上的空速管都有电加温装置。
飞机皮托管工作原理
嘿,朋友们!今天咱来唠唠飞机皮托管那神奇的工作原理呀!
你说这飞机在天上飞,咋就知道自己飞多快呢?这可就全靠皮托管啦!它就像是飞机的小眼睛,专门负责给飞机“看”速度呢!
想象一下,皮托管就像是一个勇敢的小探险家,一头扎进那呼呼吹着的气流里。
气流“唰”地一下冲过来,它可一点都不害怕,稳稳地就把气流的信息给收集起来啦。
飞机在空中飞行,那周围的空气可调皮啦,一会儿快一会儿慢的。
但皮托管可机灵着呢,不管空气怎么变,它都能准确地抓住那关键的速度信息。
这不就像是咱在人群中总能一下子找到自己要找的人一样嘛!
皮托管里面有个很重要的部分,就好像是它的小心脏。
这个小心脏能感受到气流带来的压力变化,然后通过一些巧妙的设计和原理,把这些压力变化转化成飞机的速度信息。
是不是很神奇呀!
咱平时走路靠眼睛看路,那飞机在天上飞,可不就得靠皮托管来看速度嘛。
要是没有皮托管,飞机不就像个没头苍蝇似的,都不知道自己飞多快啦,那多危险呀!
你说这皮托管小小的一个东西,咋就能有这么大的作用呢?这就是科技的魅力呀!它虽然不大,可在飞机飞行中那可是至关重要的角色呢。
咱再想想,如果皮托管出了问题,那飞机不就抓瞎啦?就好比咱走路的时候眼睛突然看不见了,那得多吓人呀!所以呀,对皮托管的维护和保养可不能马虎呢。
飞机能安全地在天上飞,皮托管功不可没呀!它默默地工作着,为飞机的飞行保驾护航。
下次你再坐飞机的时候,可别忘了这个小小的皮托管哦,它可是在背后默默付出了很多呢!
总之,飞机皮托管的工作原理就是这么神奇又重要,它就像是飞机的秘密武器,让飞机能在天空中自由翱翔!。

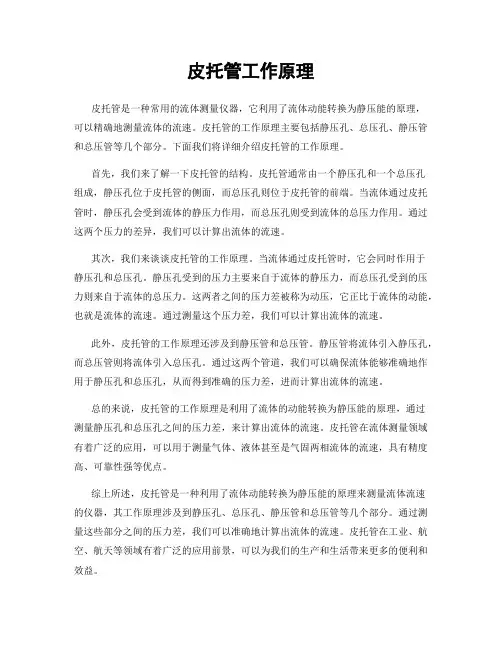

皮托管工作原理
皮托管是一种常用的流体测量仪器,它利用皮托管原理来测量流体的流速。
皮
托管的工作原理基于贝努利方程和连续方程,通过测量流体的静压和动压的差值来计算流速。
下面将详细介绍皮托管的工作原理及其应用。
首先,皮托管的工作原理基于贝努利方程。
贝努利方程是描述流体在流动过程
中能量守恒的方程,它包括了流体的动能、压力能和位能。
在皮托管中,流体在管道中流动时,会产生静压和动压。
静压是由于流体静止时所受的压力,而动压是由于流体流动时所产生的压力。
皮托管通过测量流体的静压和动压的差值来确定流速,利用了贝努利方程的原理。
其次,皮托管的工作原理还基于连续方程。
连续方程是描述流体在流动过程中
质量守恒的方程,它表明了单位时间内通过任意横截面的流体质量相等。
在皮托管中,流体在管道中流动时,流速会受到管道截面积的影响。
皮托管通过测量流体的静压和动压的差值,并结合管道的截面积来计算流速,利用了连续方程的原理。
综合以上两点,皮托管的工作原理可以总结为,通过测量流体的静压和动压的
差值,并结合管道的截面积来计算流速。
在实际应用中,皮托管常用于测量气体或液体的流速,例如在风速计、气象观测、水流测量等领域有着广泛的应用。
总的来说,皮托管是一种利用贝努利方程和连续方程原理的流体测量仪器,通
过测量流体的静压和动压的差值来计算流速。
它的工作原理简单而有效,广泛应用于各个领域。
希望本文对皮托管的工作原理有所帮助。
