1 L型皮托管作业指导书1.1. 目的规范L型皮托管操作程序,正确使用仪器,保证测量工作顺利进行,操作人员人身安全和设备安全。
制定本作业指导书。
1.2. 适用范围在科研、生产、教学、环境保护以及隧道、矿井通风、能源管理部门,常用皮托管测量通风管道、工业管道、炉窑烟道内的气流速度,经过换算来确定流量,也可测量管道内的水流速度。
用皮托管测速和确定流量,有可靠的理论根据,使用方便、准确,是一种经典的广泛的测量方法。
此外,它还可用来测量流体的压力。
1.3. 职责1.3.1.本指导书之撰写、修订单位为现场检测评价小组,经核准后实施,修订时亦同。
1.3.2.现场检测评价小组人员需按操作规程进行操作。
1.3.3.L型皮托管操作人员按照本规程操作,对仪器进行日常维护,作使用登记。
1.3.4.L型皮托管保管人员负责监督仪器操作是否符合规程,对仪器进行定期维护、保养, 确保使用的仪器处于检定有效期内。
1.4. 主要技术指标1.4.1.皮托管测量介质:与304不锈钢相兼容的气体或液体。
1.4.2.皮托管使用环境:温度-20~600℃;湿度:≤HR45%1.4.3.皮托管精度等级:1.0级、2.5级、5.0级1.4.4.测量流速范围:空气流速≤40m/s;水流速≤25m/s1.4.5.执行标准:国标JJG518-98皮托管标准系数:L型皮托管在0.99~1.01之间;S型皮托管在0.81~0.86之间。
1.5. 操作程序1.5.1.要正确选择测量点断面,确保测点在气流流动平稳的直管段。
为此,测量断面离来流方向的弯头、阀门、变径异形管等局部构件要大于4倍管道直径。
离下游方向的局部弯头、变径结构应大于2倍管道直径。
1.5.2.皮托管的直径规格选择原则是与被测管道直径比,不大于0.02。
以免产生干扰,使误差增大。
测量时不要让皮托管靠近管壁。
1.5.3.测量时应当将全压孔对准气流方向,以指向杆指示。
测量点插入孔处应避免漏风,防止该断面上气流干扰。
皮托管使用说明
一、风速计算公式
V=K.(2P/ρ)1/2
V—风速.m/s
K—校准系数
P—动压,pa
ρ—流体密度,KG/m3(常温下空气密度为1.29 KG/m3)
标准管校准系数K在0.99~1.01之间
S 管校准系数K在0.81~0.86之间
二、为了能测得有代表性的风压、风速、风量数据,尽可能
将采样位置投在管道气流平稳管段中。
跟弯头、阀门、变径管段下游方向大于6倍直径处,或上游方向大于3倍直径处。
三、为了能测得有代表性的风压、风速、风量数据,尽可能
多点测量,求其平均值。
当管道直径小于0.3米时,流速比较均匀,可取管道中心作为取样点。
不同直径圆形
管道等面积环数和各点距管道内壁的距离见下图和表:
不同面积矩形管道等面积小块数见下图和表:
测点在各小块中心。
毕托巴流量计使用说明书ABG仪表集团服务热线:400-666-5262毕托巴流量计使用说明书目录一、概述 (1)二、特点 (1)三、工作原理 (1)四、产品的结构形式与主要技术参数 (2)五、安装 (3)六、供应成套性 (5)七、订货须知 (5)一、概述毕托巴流量计是依据皮托管原理测量管道中心流速进而换算成流量的差压式流量计,是一种适合各种气体、液体和蒸汽流量测量的先进测量仪表。
本产品由检测杆、安装基座、取压系统和差压变送器(可选项)等配套仪表组成。
可以测量各种口径、各种压力、各种温度下的各种流体的流量。
例如:热(冷)空气、各种煤气(高炉、焦炉、转炉、混合、发生炉等)、天然气、水煤气、半水煤气、烟道气、过热蒸汽、饱和蒸汽、各种化工溶液、冷却水、城市用水、工业排污水等。
图(1)毕托巴流量传感器原理示意图二、特点1.差压信号强、灵敏度高毕托巴流量计的“高压取压口”开在管道中心正对迎流面位置,测量的是管内最大流速,“低压取压口”开在背流面,因此从高低压取压口取得的压力差最大,传至差压变送器的差压信号最强,灵敏度高。
2.可靠性高毕托巴流量传感器构造简单,结构设计合理,不易堵塞,能够长时间可靠工作。
3.压力损失小毕托巴流量计的流量测量元件为一根检测杆,与孔板等相比,对流体的扰动小,所以永久压力损失小,节约能源。
一根检测杆可以解决同一口径中各种流体的流量检测问题,满刻度流量值变化或介质种类改变时只需调整差压变送器的量程上限。
在流量试验室里标定的精确度达到了水标定±0.5%,气标定±1%。
三、工作原理本产品不属于节流装置,不能使用节流装置的基本方程。
本产品属流体动力式流量计,基本原理如下:由高压取压口和低压取压口得到的压力分别传送到检测杆内部的高压腔和低压腔,然后分别传送到差压变送器的高压室和低压室,两者的差压信号转换成电流信号,经显示仪表(或计算机)运算处理后即可得知流体的流量。
∆P /ρ1V V1通讯协议图(2)毕托巴流量计工作原理简图忽略一些影响不大的因素,按速算式推导出“毕托巴流量计”的理论方程式:Q =4×103×KD2式中:Q :工作状态下的流体体积流量【m 3/h】K :流出系数D:测量管工作状态下的内径【m】△P:差压值【Pa】ρ:工作状态下的流体密度【Kg/m 3】其中流出系数K 要利用流体标定的方法得出。

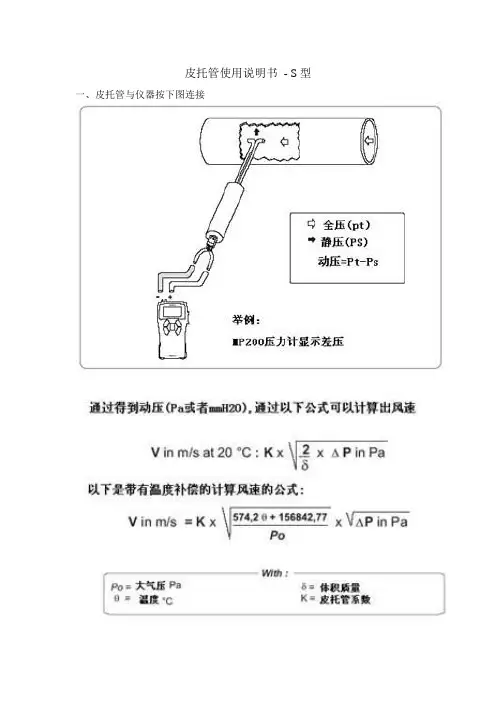

皮托管使用说明书- S型一、皮托管与仪器按下图连接二、主要技术参数:1. L型皮托管系数0.99-1.01之间,S型皮托管数0.81-0.86之间。
2. 测量空气流速不超过40 m/s,测量水流速度不超过25 m/s。
3. Φ8管最长1500 mm,Φ10管最长2000 mm,(公司备有各种规格皮托管)三、主要用途:在科研、生产、教学、环境保护以及隧道、矿井通风、能源管理部门,常用皮托管测量通风管道、工业管道、炉窑烟道内的气流速度,经过换算来确定流量,也可测量管道内的水流速度。
用皮托管测速和确定流量,有可靠的理论根据,使用方便、准确,是一种经典的广泛的测量方法。
此外,它还可用来测量流体的压力。
四、结构:1. L型皮托管用两根不同直经不锈钢管子同心套接而成,内管通直端尾接头是全压管,外管通侧接头是静压管。
指向杆与测杆头部方向一致,使用时可确定方向,使测头对准来流方向。
2. S型皮托管由二支同经管背向制成,迎风方为全压端,背风方为静压端。
五、使用方法:要正确选择测量点断面,确保测点在气流流动平稳的直管段。
为此,测量断面离来流方向的弯头、阀门、变径异形管等局部构件要大于4倍管道直径。
离下游方向的局部弯头、变径结构应大于2倍管道直径。
皮托管的直径规格选择原则是与被测管道直径比,不大于0.02。
以免产生干扰,使误差增大。
测量时不要让皮托管靠近管壁。
测量时应当将全压孔对准气流方向,以指向杆指示。
测量点插入孔处应避免漏风,防止该断面上气流干扰。
按管道测量技术规范,应合理选择测量断面的测点。
皮托管只能测得管道断面上某一点的流速,但计算流量时要用平均流速,由于断面流量分布不均匀,因此该断面上应多测几点,以求取平均值。
测点按烟道(管道)测量法规定,按“对数一线性”法划分,也可按常用的等分面积来划分。
S型皮托管静压接头处敲有标记号码,并在鉴定单上注明皮托管系数。
鉴定单应长期保存,以供计算。
六、保养使用中可能造成管子弯曲。
FOCUSED PHOTONICS INC 皮托管流速计使用说明书目录1安全警示 (3)2构成及原理 (3)3型号说明 (4)4技术性能 (5)5安装及接线 (5)6调试与使用 (6)7故障处理 (7)8注意事项 (8)1.安全与警告1.1任何情况下不规范的操作都可能引起人员及仪器的伤害,请遵守所有电器及设备的安全规范。
1.2在维修﹑拆卸电器元件前请确认电源已经断开﹗1.3仪表接通电源之前,请确认所有外接线正确,任何短路均可能造成仪表数据丢失或程序破坏.1.4在清除或修改仪表原有数据前,请确认该操作的合法性,一旦实施操作原有数据可能无法恢复,建议操作前将原有数据记录以备查取.2. 测量系统结构型式及原理见图1所示,皮托管流速计主要由“X”型皮托管检测头﹑取压管保护套管﹑差压变送器﹑反吹控制阀等部件构成。
测量时将皮托管流速计探头插入管路中,并使全压和背压探头中心轴线处于过流断面中心且与流线方向一致,全压探头测孔正面应对来流,检测流体总压,并将其传递给差压变送器;同时背压探头测孔拾取节流静压也将其传递给变送器,变送器读取动﹑静压差值并将其转换成相应的流速比例电流(4~20mA)传送给显示仪表或计算机进行数据处理。
皮托管内外表面均做了特殊处理,可有效避免烟气腐蚀并减少粉尘粘附。
电磁阀主要用于脏污气体(如锅炉排放的烟气)测量时的系统反吹:当探头检测孔粘附﹑积淀灰尘污物时,电磁阀定时或按预定程序开启,将压缩空气同时接入两个取压管进行吹除作业;正常测量时电磁阀则处于关断状态!我公司皮托管流速计为用户提供标准(4~20mA)流速比例电流输出,需要特别说明的是由此电流计算得出的流速(见公式2)是假定测量介质为空气且空气状态为标准状态(20℃,760mmHg)时的计算值,用户欲获得实际介质在实测工况下的流速V值需首先按公式3及公式4计算实际介质相对空气的密度补偿系数K1和温压补偿系数K2,然后按公式1计算得到最终结果。

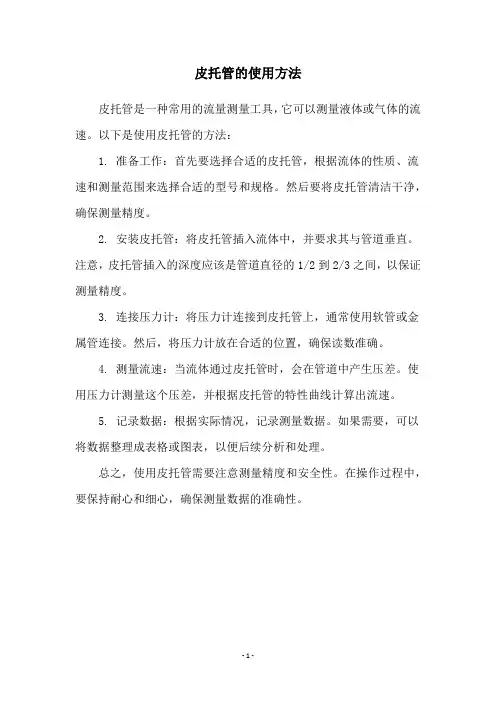

皮托管的使用方法
皮托管是一种常用的流量测量工具,它可以测量液体或气体的流速。
以下是使用皮托管的方法:
1. 准备工作:首先要选择合适的皮托管,根据流体的性质、流速和测量范围来选择合适的型号和规格。
然后要将皮托管清洁干净,确保测量精度。
2. 安装皮托管:将皮托管插入流体中,并要求其与管道垂直。
注意,皮托管插入的深度应该是管道直径的1/2到2/3之间,以保证测量精度。
3. 连接压力计:将压力计连接到皮托管上,通常使用软管或金属管连接。
然后,将压力计放在合适的位置,确保读数准确。
4. 测量流速:当流体通过皮托管时,会在管道中产生压差。
使用压力计测量这个压差,并根据皮托管的特性曲线计算出流速。
5. 记录数据:根据实际情况,记录测量数据。
如果需要,可以将数据整理成表格或图表,以便后续分析和处理。
总之,使用皮托管需要注意测量精度和安全性。
在操作过程中,要保持耐心和细心,确保测量数据的准确性。
- 1 -。
皮托管流速计安全操作及保养规程一、前言皮托管流速计是一种常用的流量测量仪器,广泛应用于水利、船舶、化工、环保、民航等领域。
在使用过程中,为保证测量结果的准确性和仪器的正常运行,必须严格按照规程进行操作和保养。
本文档旨在指导用户正确使用和保养皮托管流速计,避免因操作不当、维护不及时等导致的故障和安全事故的发生。
二、操作规程1. 检查仪器在使用前,应检查仪器是否完好无损,特别是管道是否有渗漏或积水现象,检查电源是否接好。
2. 安装仪器皮托管流速计应该安装在流体管道正中央,避免发生偏差。
管路连接应严密,避免漏气。
3. 校准仪器在使用前,应对皮托管流速计进行校准。
校准方法可参照仪器使用说明书。
通过校准可以确保测量结果的准确性。
4. 开始测量开机后,应按照使用说明书要求进行设置。
在开始测量前,应确保仪器和管路内无气泡等干扰因素。
5. 测量结束测量结束后,应关机并清洗仪器,准备下一次使用。
6. 注意事项在使用过程中,应注意以下事项:•避免水温过高或过低,以免影响测量精度;•定期校准仪器,确保测量结果准确;•严禁擅自拆卸仪器,以免影响仪器的正常运行;•避免仪器长时间处于高温、潮湿环境中。
三、保养规程1. 清洗仪器使用后,应及时对仪器进行清洗,以便下次使用。
清洗方法可参照使用说明书,一般采用清水或软毛刷清洗。
2. 维护仪器定期检查仪器和管路,保持其完好无损,并及时更换损坏或老化的部件。
同时,要确保仪器所处的环境干燥,避免发生腐蚀或电气故障。
3. 保养电源皮托管流速计的电源不可忽视,应该对电源进行定期检查,确保电源线路和插头完好无损。
4. 应急预案在使用过程中,应制定应急预案,以便在发生故障时能够及时处置。
应急预案中应包含联系方式、断电方式以及紧急维护方法等。
四、结语皮托管流速计是一种重要的流量测量仪器,用户在使用和保养过程中要严格按照规程进行操作,保持仪器的完好无损,确保测量结果的准确性。
同时,也要制定好应急预案,在发生故障时能够及时处置。
PT1系列皮托管流速变送器使用说明书北京雪迪龙自动控制系统有限公司西门子分析仪器技术服务中心目录1.安全警示-------------------------------------------------------------------------------------------------------------------------------(2)2.构成及原理----------------------------------------------------------------------------------------------------------------------------(2)3.型号说明-------------------------------------------------------------------------------------------------------------------------------(3)4.技术性能-------------------------------------------------------------------------------------------------------------------------------(4)5.安装及接线----------------------------------------------------------------------------------------------------------------------------(4)6.调试与使用----------------------------------------------------------------------------------------------------------------------------(5)7.故障处理--------------------------------------------------------------------------------------------------------------------------------(6)8.注意事项--------------------------------------------------------------------------------------------------------------------------------(7)1.安全与警告1.1任何情况下不规范的操作都可能引起人员及仪器的伤害,请遵守所有电器及设备的安全规范。
产品说明书00813-0106-4485, Rev JD2023 年 3 月Rosemount™差压流量计和一次元件■多变量能力实现质量与能量流量的实时全方位补偿■全集成无线流量计实现轻松安装■利用 Rosemount Annubar™平均皮托管技术技术更大限度地减少永久压力损耗,实现节能■采用调整型孔技术,直管段仅需流量扰动点上、下游管道的两倍直径■通过一体化孔板技术提高小管线测量的精度和重复性罗斯蒙特差压流量计2023 年 3 月内容差压流量计选择指南 (2)Rosemount 3051SF DP 流量计 (6)技术规格 (46)产品认证 (64)Rosemount 3051CF 流量计 (90)技术规格 (123)产品认证 (137)Rosemount 2051CF 流量计 (152)技术规格 (181)产品认证 (193)Rosemount 485 阿牛巴一次元件 (213)技术规格 (221)Rosemount 486 阿牛巴一次元件安装金属配件 (227)Rosemount 585 阿牛巴一次元件 (232)技术规格 (241)Rosemount 586 阿牛巴一次元件安装金属配件 (245)Rosemount 405 紧凑型一次元件 (251)技术规格 (256)Rosemount 1595 调节型孔板 (262)技术规格 (266)Rosemount 1195 一体化孔板一次元件 (271)技术规格 (277)Rosemount 1495 孔板 (281)Rosemount 1496 孔板法兰联管节 (286)技术规格 (291)相关文档 (294)/Rosemount差压流量计选择指南罗斯蒙特一体化差压流量计以全面组装、调试并经过防漏试验的状态供货,开箱即可直接安装。
Rosemount 3051SF流量计利用高级功能进行出色的流量测量■最高精度可达 0.80% 质量流量■多变量能力实现质量与能量流量的实时全方位补偿■高级诊断功能可预测并防止异常过程状况■一体化安装的无线流量方案■超级流量计按 14:1 以上的流量量程比测量性能读数百分比■15 年稳定性,15 年质量保证■符合 SIL3:公认的第三方机构对在达到 SIL 3 要求(SIL 2 单用[1oo1] 和 SIL 3 冗余使用 [1oo2] 的最低要求)的仪表安全系统中的使用进行了 IEC 61508 认证■适用于 4-20 mA HART ®、Wireless HART ® 及 F OUNDATION ™现场总线协议Rosemount 3051CF 流量计结合了经实践检验的 3051C压力变送器与最新的一次元件技术■流量量程比为 8:1 时,体积流量精度高达 1.75%■适用于 4-20 mA HART ®、Wireless HART ® 及 F OUNDATION ™现场总线协议■10 年稳定性■符合 SIL3:公认的第三方机构对在达到 SIL 3 要求(SIL 2 单用[1oo1] 和 SIL 3 冗余使用 [1oo2] 的最低要求)的仪表安全系统中的使用进行了 IEC 61508 认证Rosemount 2051CF 流量计结合了 2051C压力变送器与最新的一次元件技术■流量量程比为 5:1 时,体积流量精度高达 2.00%■适用于 HART ®、Wireless HART ® 及 F OUNDATION ™现场总线协议■3 年稳定性2023 年 3 月罗斯蒙特差压流量计Rosemount 差压流量计和一次元件3罗斯蒙特阿牛巴一次元件技术■最大程度地降低永久压力损失,达到节能目的■创新性的 T 形设计,使精度最高达到流量的 ±0.75%(Rosemount 485 阿牛巴一次元件)■多种传感器材料,实现与工艺流体的最佳相容性■可轻松应对超过其它一次元件的结构限制的工况应用■对称传感器设计实现双向流量测量(Rosemount 585 阿牛巴一次元件)■Rosemount 405A 紧凑型阿牛巴一次元件可以像孔板一样轻松安装■一体化热套管使 Rosemount 485、585 和 405A 型号无需额外穿管即可测量温度。
皮托管流量计说明书LG GROUP system office room 【LGA16H-LGYY-LGUA8Q8-LGA162】PT1系列皮托管流速变送器使用说明书北京雪迪龙自动控制系统有限公司西门子分析仪器技术服务中心目录1.安全警示-------------------------------------------------------------------------------------------------------------------------------(2)2.构成及原理----------------------------------------------------------------------------------------------------------------------------(2)3.型号说明-------------------------------------------------------------------------------------------------------------------------------(3)4.技术性能-------------------------------------------------------------------------------------------------------------------------------(4)5.安装及接线----------------------------------------------------------------------------------------------------------------------------(4)6.调试与使用----------------------------------------------------------------------------------------------------------------------------(5)7.故障处理--------------------------------------------------------------------------------------------------------------------------------(6)8.注意事项--------------------------------------------------------------------------------------------------------------------------------(7)1.安全与警告1.1任何情况下不规范的操作都可能引起人员及仪器的伤害,请遵守所有电器及设备的安全规范。
1.2在维修﹑拆卸电器元件前请确认电源已经断开﹗1.3仪表接通电源之前,请确认所有外接线正确,任何短路均可能造成仪表数据丢失或程序破坏.1.4在清除或修改仪表原有数据前,请确认该操作的合法性,一旦实施操作原有数据可能无法恢复,建议操作前将原有数据记录以备查取.2. 测量系统结构型式及原理见图1所示,皮托管流速计主要由“X”型皮托管检测头﹑取压管保护套管﹑差压变送器﹑反吹控制阀等部件构成。
测量时将皮托管流速计探头插入管路中,并使全压和背压探头中心轴线处于过流断面中心且与流线方向一致,全压探头测孔正面应对来流,检测流体总压,并将其传递给差压变送器;同时背压探头测孔拾取节流静压也将其传递给变送器,变送器读取动﹑静压差值并将其转换成相应的流速比例电流(4~20mA)传送给显示仪表或计算机进行数据处理。
皮托管内外表面均做了特殊处理,可有效避免烟气腐蚀并减少粉尘粘附。
电磁阀主要用于脏污气体(如锅炉排放的烟气)测量时的系统反吹:当探头检测孔粘附﹑积淀灰尘污物时,电磁阀定时或按预定程序开启,将压缩空气同时接入两个取压管进行吹除作业;正常测量时电磁阀则处于关断状态!皮托管流速计为用户提供标准(4~20mA)流速比例电流输出,需要特别说明的是由此电流计算得出的流速(见公式2)是假定测量介质为空气且空气状态为标准状态(20℃,760mmHg)时的计算值,用户欲获得实际介质在实测工况下的流速V值需首先按公式3及公式4计算实际介质相对空气的密度补偿系数K1和温压补偿系数K2,然后按公式1计算得到最终结果。
若用户还需计算流量值,则按公式5计算即可。
其中密度补偿系数K1可以是实时测算值,也可以是一次性设定值;过流断面速度分布系数ξ与过流断面几何形状及雷诺数(或流速)相关,表1给出了部分数值,仅供参考。
我公司供货时会在随机文件中给出针对本机使用环境的具体数值,望用户注意查询。
以下相关公式:V = K1·K2·V0(公式1)V0 = C(2ΔP/ρ0) = V max(I输出-4)/16 (公式2)K1=(ρ1/ρ0) (公式3)K2=[(t+)(P A+ P S)](公式4)Q = 3600·V·A·ξ(公式5)式中:V -------- 工况下烟气计算流速 m/ sV0 -------- 空气标准状态(20℃,760mmHg)实测流速 m/ s---- 皮托管流速测量上限值 m/ sVmaxC -------- 皮托管仪表系数;ΔP ------- 压差 PaI输出 -----皮托管流速比例电流输出值 mAρ---------- 工作状态烟气密度 kg/ m3ρ1 ---------- 标准状态(20℃,760mmHg)烟气密度 kg/ Nm3ρ0--------标准状态(20℃,760mmHg)空气密度 kg/ Nm3 ;ρ0= kg/ Nm3K1 ----- 烟气相对空气密度修正系数; K2 ----- 温压补偿系数P A ---- 安装地大气压kPa ; P S -----实测管静压kPaQ -------- 工况瞬时流量 m3/ hA-------- 过流断面面积 m2 ;ξ-------- 过流断面速度分布系数以上所述的分步计算模式适于具有上位机的DCS系统用户;对于用于独立测量的用户,本公司可配套专用的显示仪表,直接显示流速V或流量Q值。
3.型号及说明皮托管流速计型号:— G 2 1 1 — 03 —度:见表测量系统配置类型:见表测量管路姿态代码:水平管1测量管压力等级代码:见表3测量介质温度等级代码:见表4被测介质代码:见表5S型皮托管表1表2表3表4表54.技术性能适用范围PT1系列皮托管流速计适用于测量蒸汽﹑液体﹑空气﹑煤气等介质管速,尤其适合大口径风管风速测量,具有原理可靠﹑结构简单﹑成本低廉等特点,是工业锅炉燃气排放在线监测系统理想的流量检测配套仪表。
性能参数☆规格:插入长度:200;400;600;1000;1500;2000可选,或定制长度☆可测风速范围:0~30m/s到0~80m/s可选;范围度1:10☆精度:≤±1%FS☆校验频率;12个月☆电源:变送器 24VDC;电磁阀 220VAC5. 安装与接线仪表安装参见图1﹑图2﹑图3﹑所示, 皮托管安装质量对其测量有较大影响,由于皮托管流量计是依据充满圆管的稳定流动流体理论进行工作的,因此选择测量点时应远离风机﹑阀门﹑弯头等易造成流态波动的元件,且测量点上游应有3D~5D的直管段,以保证测量点处过流断面速度分布规律符合要求。
皮托管采用插入式安装,因此全压及背压取压管轴线必须和管道几何对称中心轴线共面,使得全压测孔正面应对来流。
皮托管流量计在管线上的安装姿态为:插入保护管轴线垂直相交管道几何对称中心轴线,安装姿态不正确将引起皮托管仪表系数C不确定度大大增加,望用户安装前测量好安装点的相关尺寸以便调整,使得皮托管安装符合要求。
输出方式及阻抗匹配a.差压变送器输出4~20mA差压比例电流信号;输出方式:两线制。
.b.供电直流电源纹波应小于2% ,总的电源负载等于采样电阻,信号线电阻及回路上相关控制仪负载阻的总和。
应注意,若使用本质安全栅,则安全栅电阻必须计入其中。
电源负载极限按下式计算:R L = (V1—)式中:R L----------最大回路电阻;V--电源电压以上各点请在接线前仔细核查,凡不符合要求的配件及接口设备一律不得接入仪表,以免造成仪器损坏。
仪表接线仪表接线实际就是差压变送器接线,见图4所示,请对照使用说明书将电源﹑负载接入相应的信号输出端子上,请勿接入标有:“test”的两个端子或使接线短路,任何短路均可能造成仪表烧.4~20mA差压比例电流24VDC R L=250Ω2 3 4test) 4用户采样电阻 5电源6.调试及使用仪表调整完成皮托管安装及接线工作后,尚需进行适当调整才能正常使用。
一般而言,由于制造及安装焊接等原因,皮托管安装后难以保证差压变送器两个取压口中心点处于同一水平面,如此可能使得差压变送器在没有流量时产生输出即零点错误,为消除此影响,需要对差压变送器进行零点微调。
调整时请注意:如果工艺管路处于运行状态,则需首先将保护套装于检测头部,保证高低压侧无差压产生。
然后将整个皮托管正确安装就位,再做零点微调,调整完了将皮托管抽出,拆下保护套,重新将皮托管装好即可。
如果工艺管路处于停运状态,在确认无自然风或管路中介质无流动时,则可以直接做零点调整。
调整方法有两种:1. 如果您有275HART手操器,只要按菜单程序(见表2)进行相应的操作即可;如果您没有275HART手操器,需使用差压变送器本机零点按钮进行调整。
步骤如下:a.拧松变送器表盖上固定认证标牌的螺钉,旋开标牌,露出零点和量程按钮(标有“Z”者为零点)b.拧松变送器的两个排污阀,使得变送器高﹑低压检测室直通大气,同时确认管道中没有流量。
c.按住零点按钮至少两秒钟,同时核查两个“test”端子间电流值是否为4mA ,如果正确无误,则调试结束。
表使用条件仪表工作环境为:温度-40~80℃;相对湿度≤100%介质温度:-40~121℃仪表的正常使用在确认仪表调整正确无误后即可投入正常使用。
仪表在出厂之前已按用户要求做了全面系统的调校及标定,如果您是新装用户,无需再次调校。
7.故障处理不按使用说明书正确安装﹑接线,使用不当或元器件损坏均可能造成仪表故障,表3给出了仪表几种典型的故障及排查处理方法。
当您的仪表出现问题时,请首先对照表3看一看属于哪一类故障,然后依提示逐一化解;如遇到的问题比较复杂,请及时与本公司联系以获得支持,不要试图自行解决。
