关于皮托管瓦斯测流的原理及计算公式

皮托管介绍1. 测量原理和结构1.1 测量原理皮托静压管(以下简称皮托管)是由一个垂直在支杆上的圆筒形流量头组成的管状装置。

本装置在侧壁周围有一些静压孔, 顶端有一个迎流的全压孔。

它能测出差压，并根据差压确定流场中某处的流速，由流速与面积的乘积计算出流量。

皮托管的测量原理是基于伯努利方程在空气中应用的一个实例，如图1所示。

当理想流体均匀的平行流向静止物体时，设想其中一条流线撞在物体上（即图1中的A 点），在此处流体发生分岔，A 点称为滞止或驻点，A 点的流速为零，V A ＝0。

图1 皮托管静压管原理结构图如果我们选择两个截面Ⅰ－Ⅰ、Ⅱ－Ⅱ、Ⅰ－Ⅰ截面流动没有受到任何的影响，流束是平行的，流速形成规则的速度分布，截面上各点的静压力相等。

Ⅱ－Ⅱ截面流动受到影响，流束密集，流速加快，静压降低。

则两个面上的伯努利方程为222222222221111V V K P V K P ζρρ++=+ （1） 式中：ζ－Ⅰ－Ⅰ、Ⅱ－Ⅱ区间的流体阻力系数，这里可以不考虑即：ζ＝0； ρ— 流体密度，因为是均匀的12ρρρ==K －速度分布不均匀系数，这里可设K 1＝K 2＝1； P －两个截面的静压力；V －两个截面的流速，V 2＝V A ＝0。

整理得到公式为：22112P P V ρ-=（2）式中：P 2－总压力（因为动压为零）； P 1－静压力。

如图1所示，若在物体B 点开一个孔，由于均匀流场中静压力相等，则 P 1＝P B ＝P 0；令P 2＝P 1，V 1＝V ，公式（2）就变成为2021V P P ρ=-(3)()ρ02P P V -=(4)式中：P-P 0实际上是流场中某一点流体的动压力P 。

1.2 皮托管结构皮托管的原理结构如图2所示,当一台差压计两端分别与总压管和静压管连接,这样差压计上就可以显示出动压值来。

图2 皮托管静压管结构图2是一般皮托管的结构,为了能看清楚把两端放大。

如图中可以看到皮托管外形是一个直角弯折的金属管，与管轴平行安置的直角边是测头，其顶端有一个总压孔，在其侧壁有若干个静压孔。

附录E附录E1.1孔板流量计测定瓦斯流量1.测定要求⑴测定前检查测定仪表，确认完好、灵敏，方可投入测定。

⑵测定仪表与检测管连通，接头不得漏气，仪表显示值稳定后方可读数、记录。

⑶一个测点一次测2～3组数据，取其平均值纳入计算。

⑷光学瓦斯仪测定瓦斯浓度，必须在测点气压状态下读数。

⑸测定温度时，温度计必须插入管内。

⑹测定管堵塞，必须处理后才能测定。

2.计算公式公式一：Q混=1．718×10-2K1））（（tc．－Ph2734481（m3/min）Q纯= Q混×C （m3/min）Q混-矿井标准状态下混合瓦斯流量（m3/min）K1-孔板实际流量特性系数，查表确定；见附表；K 1=189．76amD2a-标准孔板流量系数，查表确定；见附表；m-孔板中心与抽放管截面比，m=d2/D2d-孔板中心直径，m；D-抽放管直径，m；P-孔板进气端绝对静压力，Pah-孔板前后端测点之间压差，PaC-管内瓦斯浓度，%t-管内气体温度，℃Q纯-矿井标准状态下纯瓦斯流量（m3/min）公式二：Q混=3．51×10-2K2）（C．C．Ph-+12931716（m3/min）Q纯= Q混×C （m3/min）Q混-矿井标准状态下混合瓦斯流量（m3/min）K2-孔板特性系数；K 2=nBS孔2g×60n-孔板校正系数，一般取1；B-孔板收缩系数，d/D=0．5时，取0．625S孔-孔板中心孔面积，m2；g –重力加速度，9．8m/s2；P-孔板测定管处绝对静压力，mmHgh-孔板压差，mmH2OC-管内瓦斯浓度，%Q纯-矿井标准状态下纯瓦斯流量（m3/min）3、主要单位换算：1毫米汞柱（mmHg）=133．322 Pa1毫米水柱（mmH2O）=9．80665 Pa1千克每平方厘米（㎏f/㎝2）=9．80665×104 Pa1标准大气压（atm ）=1．03125×105 Pa附录E1.2：皮托管测定瓦斯流量1.测定要求⑴测定前检查皮托管全压（+）静压（-）气路，确认畅通，方可投入测定。

皮托管式流量计的测量原理及结构特点皮托管是一种经典的流速测量元件，已经具有多个国际、国家标准和检定规程，广泛地应用于风洞流量标准装置、航空、气象、环保等领域。

针对冶金企业煤气的特点，这一经典的测量元件在测头型式、产品结构上，需要进行针对性的开发设计，才能很好地用于冶金企业煤气计量。

1、自整流V型皮托管式流量计的测量原理用皮托管进行封闭管道气体流量的测量是一种具有国际标准的测量方法。

在工业测量领域，由于成本和现场环境的限制，自整流V型皮托管式流量计依据采用单管的方式测量流量，其流速传感器依据皮托管原理设计，见图1。

在实际煤气流量测量和计算中，差压通过高性能的差压变送器进行测量，密度根据煤气的组分进行计算，公式中的测头系数、流速分布系数、干扰系数是能否准确测量流量的关键。

测头系数通过风洞标准流量装置进行标定来确定。

2、自整流V型皮托管式流量计的测头结构特点为了适应煤气脏污、含水、腐蚀性强等特征，自整流V型皮托管式流量计设计了V型带整流槽的流速测头。

V型测头的角度经过计算流体力学分析方法和流量标准装置验证，达到了最优化设计。

该种测头能长期使用于煤气、烟道气等脏污介质的流量测量，具有以下优点：（1）取压孔孔径大，防脏污堵塞能力强；（2）V 型测头为前后对称型式，可用于双向流的测量；（3）管线压力1 MPa 以内，均可不停气在线开孔安装；（4）带有吹扫接口，可连接吹扫装置，可用蒸汽或氮气进行吹扫；（5）设计在线疏通装置，可以在不停煤气、不拆卸流量计的情况下，进行流量计的清灰、清渣维护，并且不会产生煤气泄漏。

3、自整流V型皮托管式流量计的防堵原理测量冶金企业煤气的流量计，关键是能适应介质脏污，下面通过对比分析均速管式流量计堵塞的机理，来介绍自整流V型皮托管式流量计所采用的防堵结构设计，以及如何从原理上解决煤气中脏污杂质产生堵塞的这一问题。

（1）V型皮托管流量计采用大孔径测头，测头取压口的直径达到10mm。

（2）从测头取压口开始的整个取压管内介质为静止状态，粉尘、焦油等污物不会被带入引压管路中，因此不会产生因粉尘埋积而导致的堵塞。

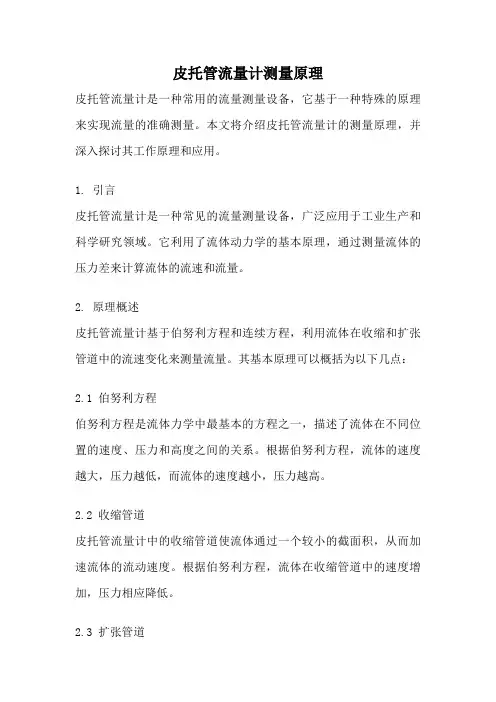

皮托管流量计测量原理皮托管流量计是一种常用的流量测量设备，它基于一种特殊的原理来实现流量的准确测量。

本文将介绍皮托管流量计的测量原理，并深入探讨其工作原理和应用。

1. 引言皮托管流量计是一种常见的流量测量设备，广泛应用于工业生产和科学研究领域。

它利用了流体动力学的基本原理，通过测量流体的压力差来计算流体的流速和流量。

2. 原理概述皮托管流量计基于伯努利方程和连续方程，利用流体在收缩和扩张管道中的流速变化来测量流量。

其基本原理可以概括为以下几点：2.1 伯努利方程伯努利方程是流体力学中最基本的方程之一，描述了流体在不同位置的速度、压力和高度之间的关系。

根据伯努利方程，流体的速度越大，压力越低，而流体的速度越小，压力越高。

2.2 收缩管道皮托管流量计中的收缩管道使流体通过一个较小的截面积，从而加速流体的流动速度。

根据伯努利方程，流体在收缩管道中的速度增加，压力相应降低。

2.3 扩张管道收缩管道之后，流体进入扩张管道，截面积增大，从而使流体的流速减小。

根据伯努利方程，流体在扩张管道中的速度减小，压力相应增加。

2.4 压力差测量皮托管流量计利用收缩和扩张管道中的压力差来测量流体的流速和流量。

通过测量收缩管道和扩张管道中的压力差，可以计算出流体的速度和流量。

3. 工作原理皮托管流量计通常由一个收缩管道和一个扩张管道组成。

当流体通过收缩管道时，流速增加，压力降低；当流体通过扩张管道时，流速减小，压力增加。

皮托管流量计中的压力差传感器可以测量收缩管道和扩张管道中的压力差，从而计算出流体的流速和流量。

4. 应用领域皮托管流量计广泛应用于液体和气体的流量测量。

在工业生产中，皮托管流量计常用于石油、化工、能源等行业的流程控制和计量。

在科学研究中，皮托管流量计常用于流体力学实验和流体动力学研究。

5. 总结皮托管流量计是一种基于伯努利方程和连续方程的流量测量设备。

它通过测量收缩管道和扩张管道中的压力差来计算流体的流速和流量。

皮托管测量流速的原理
皮托管是一种测量流速的仪器，其原理是通过流体动量定理来计算流速。

当流体通过管道时，它会受到管道内的摩擦力和阻力的影响，从而导致流速的变化。

皮托管利用了这种变化来计算流速。

皮托管由一个主管和一个垂直于主管的压力孔组成。

当流体通过主管时，它会经过一个收缩段，使流速增加，压力降低。

然后流体通过一个扩张段，流速减小，压力增加。

在这个过程中，流体在压力孔处产生一个压力差，这个压力差与流体速度成正比。

通过测量这个压力差，就可以计算出流速。

皮托管的优点在于它可以在不同的流量范围内提供准确的测量结果。

它也可以测量多相流体和高温高压流体。

然而，由于皮托管的结构比较复杂，所以安装和维护成本较高。

此外，皮托管对流体粘度和密度的变化比较敏感，因此在这些情况下需要进行校正。

总之，皮托管是一种可靠的测量流速的仪器，其原理是通过流体动量定理来计算流速。

虽然它有一些缺点，但它在工业和科研领域中得到广泛应用。

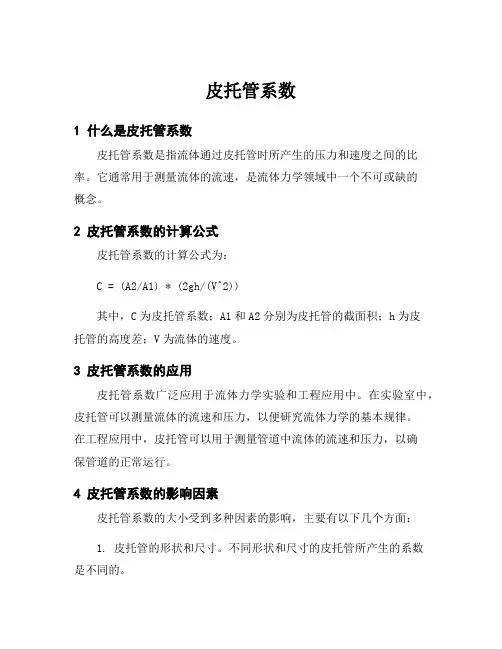

皮托管系数1 什么是皮托管系数皮托管系数是指流体通过皮托管时所产生的压力和速度之间的比率。

它通常用于测量流体的流速，是流体力学领域中一个不可或缺的概念。

2 皮托管系数的计算公式皮托管系数的计算公式为：C = (A2/A1) * (2gh/(V^2))其中，C为皮托管系数；A1和A2分别为皮托管的截面积；h为皮托管的高度差；V为流体的速度。

3 皮托管系数的应用皮托管系数广泛应用于流体力学实验和工程应用中。

在实验室中，皮托管可以测量流体的流速和压力，以便研究流体力学的基本规律。

在工程应用中，皮托管可以用于测量管道中流体的流速和压力，以确保管道的正常运行。

4 皮托管系数的影响因素皮托管系数的大小受到多种因素的影响，主要有以下几个方面：1. 皮托管的形状和尺寸。

不同形状和尺寸的皮托管所产生的系数是不同的。

2. 流体的密度和粘度。

不同密度和粘度的流体对皮托管系数的影响也是不同的。

3. 流体的速度。

皮托管系数随着流体速度的增加而减小，这是由于高速流动会使流体分子之间的碰撞更加频繁，从而阻碍了流体的流动。

5 皮托管系数的改进与发展虽然皮托管系数已经被广泛应用于流体力学领域，但它仍然存在一些缺点，如受到纵向和横向速度的影响较大，精度不够高等。

因此，人们正在不断地探索和研究新的流速测量方法，如雷诺数和热线测量法等，以提高流速测量的精度和可靠性。

6 总结总之，皮托管系数是流体力学中一个非常重要的概念，它可以用于测量流体的流速和压力，是现代工程和科学研究的基础。

在未来的研究中，我们需要不断地学习和开发新的流速测量方法，以应对不断变化的科技和工程需求。

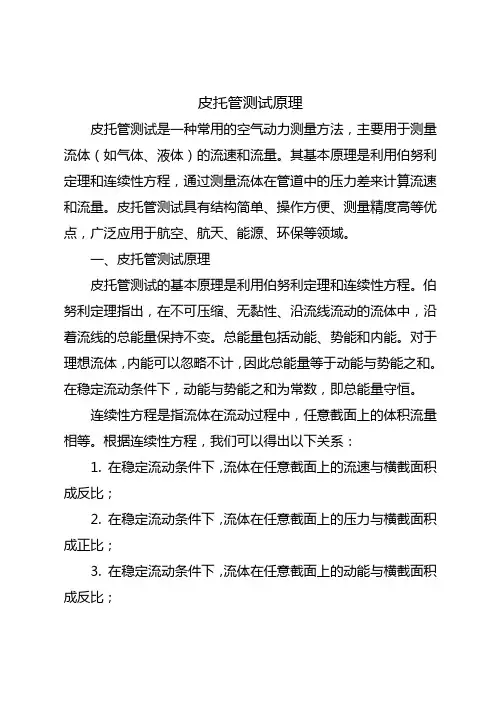

皮托管测试原理皮托管测试是一种常用的空气动力测量方法，主要用于测量流体（如气体、液体）的流速和流量。

其基本原理是利用伯努利定理和连续性方程，通过测量流体在管道中的压力差来计算流速和流量。

皮托管测试具有结构简单、操作方便、测量精度高等优点，广泛应用于航空、航天、能源、环保等领域。

一、皮托管测试原理皮托管测试的基本原理是利用伯努利定理和连续性方程。

伯努利定理指出，在不可压缩、无黏性、沿流线流动的流体中，沿着流线的总能量保持不变。

总能量包括动能、势能和内能。

对于理想流体，内能可以忽略不计，因此总能量等于动能与势能之和。

在稳定流动条件下，动能与势能之和为常数，即总能量守恒。

连续性方程是指流体在流动过程中，任意截面上的体积流量相等。

根据连续性方程，我们可以得出以下关系：1. 在稳定流动条件下，流体在任意截面上的流速与横截面积成反比；2. 在稳定流动条件下，流体在任意截面上的压力与横截面积成正比；3. 在稳定流动条件下，流体在任意截面上的动能与横截面积成反比；4. 在稳定流动条件下，流体在任意截面上的势能与横截面积成正比。

基于以上原理，皮托管测试通过测量流体在管道中的压力差来计算流速和流量。

具体步骤如下：1. 将皮托管插入到待测流体的管道中，使皮托管的开口正对流体的流动方向；2. 测量皮托管上游和下游的压力差，通常使用压力计或压力传感器进行测量；3. 根据伯努利定理和连续性方程，计算出流体的流速和流量。

二、皮托管的结构及工作原理皮托管主要由两根平行的直管组成，其中一根直管的一端封闭，另一端与另一根直管的一端相连，形成一个“U”形结构。

皮托管的封闭端用于测量压力，称为静压端；另一端用于测量流体的流速，称为动压端。

在动压端的两侧，各有一个斜切面，使得流体在经过动压端时产生一个侧向分力，从而改变流体的流速分布。

这种结构有利于提高皮托管的测量精度。

当皮托管插入到待测流体的管道中时，流体会从动压端的斜切面处流入皮托管内部。

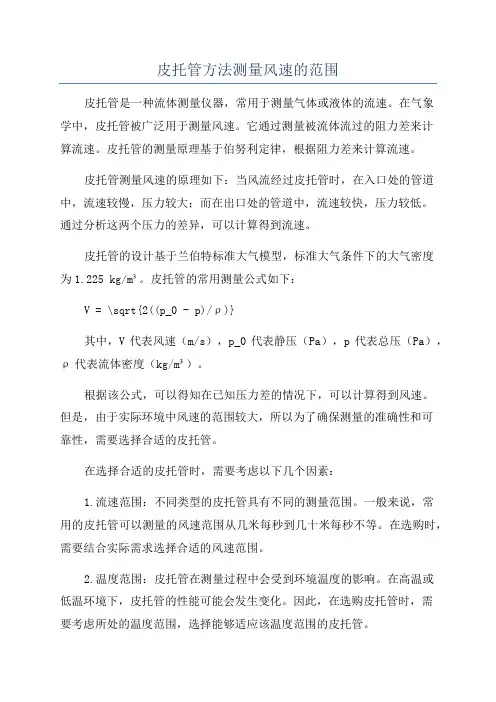

皮托管方法测量风速的范围皮托管是一种流体测量仪器，常用于测量气体或液体的流速。

在气象学中，皮托管被广泛用于测量风速。

它通过测量被流体流过的阻力差来计算流速。

皮托管的测量原理基于伯努利定律，根据阻力差来计算流速。

皮托管测量风速的原理如下：当风流经过皮托管时，在入口处的管道中，流速较慢，压力较大；而在出口处的管道中，流速较快，压力较低。

通过分析这两个压力的差异，可以计算得到流速。

皮托管的设计基于兰伯特标准大气模型，标准大气条件下的大气密度为1.225 kg/m³。

皮托管的常用测量公式如下：V = \sqrt{2((p_0 - p)/ρ)}其中，V代表风速（m/s），p_0代表静压（Pa），p代表总压（Pa），ρ代表流体密度（kg/m³）。

根据该公式，可以得知在已知压力差的情况下，可以计算得到风速。

但是，由于实际环境中风速的范围较大，所以为了确保测量的准确性和可靠性，需要选择合适的皮托管。

在选择合适的皮托管时，需要考虑以下几个因素：1.流速范围：不同类型的皮托管具有不同的测量范围。

一般来说，常用的皮托管可以测量的风速范围从几米每秒到几十米每秒不等。

在选购时，需要结合实际需求选择合适的风速范围。

2.温度范围：皮托管在测量过程中会受到环境温度的影响。

在高温或低温环境下，皮托管的性能可能会发生变化。

因此，在选购皮托管时，需要考虑所处的温度范围，选择能够适应该温度范围的皮托管。

3.精度要求：不同的应用场景对测量精度的要求不同。

一般来说，测量精度越高，价格相对也越高。

在选购皮托管时，需要根据实际需求来选择合适的精度水平。

4.管道直径：皮托管适用的管道直径范围也有一定限制。

需要根据实际管道直径来选择相应的皮托管。

总之，皮托管是一种可靠、精确的风速测量仪器。

在选择皮托管时，需要考虑实际需求，包括流速范围、温度范围、精度要求和管道直径等因素，以确保测量的准确性和可靠性。

皮托管测流速公式皮托管是一种测量流体流速的仪器，而通过皮托管来测量流速所依据的公式，在物理学和流体力学中具有重要的地位。

咱先来说说皮托管的工作原理哈。

它主要是利用了流体流动时的压力差来计算流速的。

想象一下，当流体流过皮托管时，在管子的前端会感受到流体的总压，而在侧面的小孔处则能测量到静压。

这两者之间的差值，就和流速有着密切的关系。

我记得有一次在实验室里，我们一群学生正在学习使用皮托管测量流速。

当时大家都特别兴奋，因为这是一个新鲜又有趣的实验。

我小心翼翼地拿着皮托管，按照老师的指导，把它插入到流动的水槽中。

那水流的声音“哗哗”作响，就好像在催促我快点完成测量。

我眼睛紧紧盯着压力计上的数值，心里紧张又期待。

当最终得出流速数据的时候，那种成就感简直无法形容。

接下来，咱们重点讲讲皮托管测流速的公式。

这个公式通常表示为：$v = \sqrt{\frac{2(P_{total} - P_{static})}{\rho}}$ 。

这里的 $v$ 就是流速啦，$P_{total}$ 是总压，$P_{static}$ 是静压，而 $\rho$ 则是流体的密度。

这个公式看起来可能有点复杂，但咱们把它拆开了慢慢理解就不难啦。

比如说，总压和静压的差值越大，这就意味着流体的动能越大，所以流速也就会更快。

而流体的密度呢，如果是同样的压力差，密度大的流体流速就会相对小一些。

在实际应用中，皮托管测流速的公式可是发挥了大作用。

比如说在航空领域，飞机飞行时周围空气的流速测量就离不开它；在水利工程中，测量水流的速度对于大坝的设计和水资源的管理都至关重要；甚至在汽车工业里，研究汽车外形对空气阻力的影响时，也需要用到皮托管来测量气流的速度。

咱们再回到学习的角度哈。

对于同学们来说，理解这个公式不能仅仅停留在死记硬背上面。

要多去想想实际的例子，多做做实验，这样才能真正掌握其中的奥秘。

就像我在实验室里那次经历一样，亲手操作、亲眼观察，才能对知识有更深刻的理解和记忆。

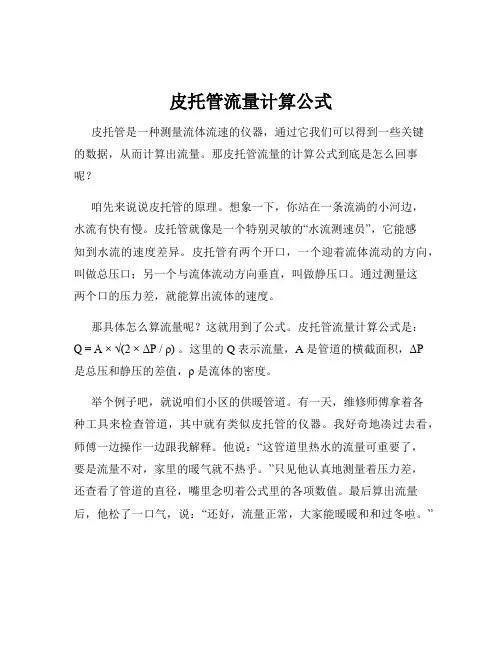

皮托管流量计算公式皮托管是一种测量流体流速的仪器，通过它我们可以得到一些关键的数据，从而计算出流量。

那皮托管流量的计算公式到底是怎么回事呢？咱先来说说皮托管的原理。

想象一下，你站在一条流淌的小河边，水流有快有慢。

皮托管就像是一个特别灵敏的“水流测速员”，它能感知到水流的速度差异。

皮托管有两个开口，一个迎着流体流动的方向，叫做总压口；另一个与流体流动方向垂直，叫做静压口。

通过测量这两个口的压力差，就能算出流体的速度。

那具体怎么算流量呢？这就用到了公式。

皮托管流量计算公式是：Q = A × √(2 × ΔP / ρ) 。

这里的 Q 表示流量，A 是管道的横截面积，ΔP 是总压和静压的差值，ρ 是流体的密度。

举个例子吧，就说咱们小区的供暖管道。

有一天，维修师傅拿着各种工具来检查管道，其中就有类似皮托管的仪器。

我好奇地凑过去看，师傅一边操作一边跟我解释。

他说：“这管道里热水的流量可重要了，要是流量不对，家里的暖气就不热乎。

”只见他认真地测量着压力差，还查看了管道的直径，嘴里念叨着公式里的各项数值。

最后算出流量后，他松了一口气，说：“还好，流量正常，大家能暖暖和和过冬啦。

”在工业生产中，比如化工厂的管道里输送着各种液体原料，准确测量流量能保证生产的顺利进行，产品质量也有保障。

要是流量计算错了，那可就麻烦大了，可能会导致生产中断，造成不小的损失。

再比如说，在飞机的设计和飞行中，皮托管也起着关键作用。

飞机在空中飞行，周围空气的流速和压力变化很大。

通过皮托管测量这些数据，就能计算出飞机的飞行速度，帮助飞行员掌控飞行状态，确保飞行安全。

总之，皮托管流量计算公式虽然看起来有点复杂，但它在很多领域都发挥着重要作用。

从我们日常生活中的供暖、供水，到工业生产、航空航天，都离不开它的精准测量和计算。

所以，了解这个公式，能让我们更好地理解和掌握这些与流体相关的现象和过程。

希望通过我的这番讲解，您对皮托管流量计算公式能有更清晰的认识！。

皮托管使用说明
一、风速计算公式
V=K.(2P/ρ)1/2
V—风速.m/s
K—校准系数
P—动压,pa
ρ—流体密度,KG/m3(常温下空气密度为1.29 KG/m3)
标准管校准系数K在0.99~1.01之间
S 管校准系数K在0.81~0.86之间
二、为了能测得有代表性的风压、风速、风量数据，尽可能
将采样位置投在管道气流平稳管段中。

跟弯头、阀门、变径管段下游方向大于6倍直径处，或上游方向大于3倍直径处。

三、为了能测得有代表性的风压、风速、风量数据，尽可能
多点测量，求其平均值。

当管道直径小于0.3米时，流速比较均匀，可取管道中心作为取样点。

不同直径圆形
管道等面积环数和各点距管道内壁的距离见下图和表：
不同面积矩形管道等面积小块数见下图和表：
测点在各小块中心。

皮托管风速仪原理皮托管风速仪，也称为皮托管流量计，是一种测量流体（气体或液体）速度的仪器。

其原理基于伯努利定律和连续方程，利用皮托管的压差来计算流体的速度。

皮托管由一个粗细不一的总管和一根连接在总管上的细管组成。

总管的直径较大，细管的直径较小。

当流体从总管通过时，流体速度较慢，压力较高；而当流体从细管通过时，流体速度较快，压力较低。

当流体通过皮托管时，流体的速度会导致细管和总管中产生压力差，这就是所谓的动压。

我们可以用以下公式来计算动压：Pd =0.5ρv2其中，Pd 表示动压，ρ表示流体的密度，v 表示流体的速度。

由伯努利定律可知，动压与流体速度之间存在一个线性关系，当流体速度增大时，动压也随之增大。

因此，我们可以通过测量动压来计算出流体的速度。

当使用皮托管测量风速时，首先将皮托管正对着风，使风流通过细管，并且总管口面积以及高度压力是已知的。

然后，通过一个压力传感器来测量细管内的压力，记作Pm。

根据连续方程，压差（差压）可以定义为两个截面之间的流体速度差。

根据皮托管的构造，我们可以将差压表示为：Pm = Pd = 0.5ρv2从而可以得到流体速度v 的计算公式：v = √(2Pm/ρ)其中，v 表示流体速度，Pm 表示测得的差压，ρ表示流体的密度。

以上就是皮托管风速仪的原理。

该原理基于伯努利定律和连续方程，利用差压来计算流体的速度。

通过将皮托管正对风并测量细管内的压力，我们可以利用上述计算公式来得到流体的速度。

皮托管风速仪广泛应用于气象学、建筑学、环境监测等领域。

因为其测量精度高、结构简单、使用方便且成本相对较低，所以是一种常用的风速测量工具。

皮托管流量计原理
皮托管流量计是一种用于测量流体流量的传感器。

它的原理基于伯努利方程，即流体速度与压力成反比，速度越快压力越低。

皮托管流量计利用了这一原理，通过测量管道内的压差来计算流量。

皮托管流量计由一根长而细的管子和一个比较短的管子组成。

长管子被称为“静压孔”，短管子被称为“总压孔”。

流体从管道中流过时，它会被分成两个流体流动，一个从静压孔进入，另一个从总压孔进入。

由于长管子的直径比较小，流体在管子内的速度很快。

这会导致静压孔的压力下降，因为根据伯努利方程，速度越快压力越低。

另一方面，总压孔的压力等于流体的总能量，包括动能和静能。

因此，它的压力高于静压孔。

测量这两个孔的差异可以得到管道中流体的流速。

流速越快，差异就越大。

通过使用一些简单的数学公式，可以将这个差异转化为流量的测量值。

皮托管流量计通常用于测量液体和气体的流量。

它们在石油和天然气工业中非常常见，因为它们可以非常准确地测量流体的流量，并且可以轻松地集成到管道系统中。

- 1 -。

皮托管测速原理皮托管测速原理是一种常见的流体测速方法，它利用了皮托管的特殊结构和流体动力学原理来实现对流体速度的测量。

皮托管测速原理的应用非常广泛，包括气象、航空、航海、水利等领域。

下面我们就来详细介绍一下皮托管测速原理及其应用。

首先，我们来看一下皮托管的结构。

皮托管通常由一个垂直的管道和一个水平的测速管组成。

当流体通过管道时，由于管道的垂直结构，流体会产生一定的静压力。

而测速管的水平结构则使得流体在管内产生动压力。

通过测量静压力和动压力的差值，就可以计算出流体的速度。

其次，我们来介绍一下皮托管测速原理的具体计算方法。

根据流体力学的知识，静压力和动压力之间的关系可以表示为P = ρgh和P = 0.5ρv^2，其中P为压力，ρ为流体密度，g为重力加速度，h为液体高度，v为流体速度。

根据这两个公式，我们可以得到流体速度与静压力和动压力的关系，从而实现对流体速度的测量。

除了理论计算外，实际应用中还需要考虑一些修正因素，比如流体的粘性、管道的摩擦阻力等。

这些因素会对测速结果产生一定影响，因此在实际测量中需要进行修正计算，以提高测速的准确性。

最后，我们来看一下皮托管测速原理的应用。

在气象领域，皮托管被广泛应用于风速测量。

通过安装在风筒或气象站上的皮托管，可以实时测量风速，并为气象预报提供数据支持。

在航空领域，皮托管也被用于飞机的空速表中，实现对飞行速度的测量。

此外，在水利工程中，皮托管也常用于水流速度的测量，为水文观测和水利工程设计提供重要数据。

总之，皮托管测速原理是一种简单而有效的流体测速方法，它利用了流体动力学原理，通过测量静压力和动压力的差值实现对流体速度的测量。

在气象、航空、航海、水利等领域都有着重要的应用价值，为相关领域的研究和生产提供了重要的技术支持。

关于皮托管瓦斯测流的原理及计算公式皮托管测流规范示意图1、皮托管测量为测点的速压，换算为测点的流速。

平均流速测点的位置选择原理参考（《圆管流体平均流速与管道半径的关系》沈阳大学学报2008年2期）。

2、H d =½ρV 2 →V=（参考动能公式及流体力学的伯努利方程。

H d 为速压，ρ为混合气体密度，V 为流速）3、Q 测=SV=60×(∏D 2/4)（时间换算为分钟计算） 4、Q 标=(101325P -∆H ×27320273t ++) Q 测 ← Q 1P 1/T 1= Q 2P 2/T 2=常数5、ρ=ρs +ρw=（0.003458×273tP -∆H +×100100C -）+（0.00012×16.038×273t P -∆H +×100100C -） =（273tP -∆H +）×（0.003458－0.00001533C ） （参考《用皮托管测定瓦斯抽采管流量的技术建议》中国煤层气，2009年10月）（C 为瓦斯浓度，t 为温度℃，P 为实测大气压，ΔΗ为负压）6、由第3、4、5公式导出Q 标=(101325P -∆H ×27320273t++) Q 测 =(101325P -∆H ×27320273t ++)×60×(∏D 2/4)=(101325P -∆H ×27320273t ++)×60×(∏D 2/4)=29360101325⨯⨯∏⨯⨯4×D 2=0.1927×D 2令t=17=0.1927×D 2在设计电子表格时，注意计量单位的换算，与国际统一计量量纲或计量单位一致。

附：皮托管测流相关规范示意图:。

实验三 皮托管流速、流量测量实验一、实验目的：1、学习皮托管测速技术，掌握皮托管的测量原理及其测量系统组成，提高学生的实验技能和动手能力。

2、了解皮托管的组成结构、安装方法和使用条件；3、掌握几种常用压力测量仪表（包括U 形管压力计、倾斜微压计、补偿微压计和数字微压计）的工作原理及使用方法；4、学习皮托管流量测量原理和特征速度点选取原则，掌握常用方法（包括等环面法、对数直线法和切比雪夫法）的特征速度点的位置；5、掌握皮托管测量数据的处理方法。

二、实验内容：1、熟悉L 型和S 型皮托管的组成结构、安装方法和使用条件；2、选用合适的仪表（包括测量、显示单元）组成皮托管测量系统；3、对管道中某截面上不同位置的被测介质流速进行测量，绘出管道内介质流速分布曲线；4、按照常用特征速度点选取原则（包括等环面法、对数直线法和切比雪夫法），测量在其特征速度点上的被测介质流速，计算介质流量。

三、实验原理 （1）流速测量皮托管是一种基于伯努利方程的流速测量装置，其测量原理参见附录I 。

（2）流量测量为了得到流量值，需要测量管道截面上的平均流速。

由于皮托管仅能测量特定点上的流速，所以要用皮托管测量流量可通过对多个特征速度点进行测量并进行相关的计算以得到管道的平均流速。

通常的做法是将管道截面分成面积相等的若干个部分，测量每一部分特征点上的流速作为该部分的平均流速，再乘以面积得到该部分的平均流量，最后把通过各个部分面积的流量累加起来就是通过整个管道的流量。

这种测量方法叫做速度面积法，是皮托管测量流量的一种基本方法。

如果将管道截面A 分成n 份，每份的截面积为A i ，每一份上的特征点流速为v i ，则流过整个管道的体积流量Q 为：i ni i A v n Q ⋅=∑=11 （1）四、实验过程与步骤1、选择实验皮托管，记录该皮托管的编号和校准系数，填入表1；2、按照所选用的特征速度点确定原则（等环面法、对数直线法和切比雪夫法三者选其一），对皮托管的竖直测量杆进行刻度；3、开启离心风机；4、调节调风阀门的开度，等待3分钟，使风机运转稳定；5、记录大气温度，填入表1；6、从标准流量计（旋涡流量计）中读取被测流量值，填入表1；7、插入皮托管，按照所选用的特征速度点确定原则，分别测量对应该方法在三个位置上的差压（即动压值），填入表1；8、调整调风阀门的开度，重复步骤4～7两次，再测量两个不同流量下的值，填入表1；9、测完三个不同流量下的数据后，实验结束。

一、 标况流量 ()()()h Nm t T P P p D K Q N N b a v N /15.273101325.024360032ρπα
++∆=其中：
()h Nm Q N
/3标况流量v
K 86.084.0～其值在管道的流速分布系数，α
()()m D
m D 管道内径圆形管道截面积224
πp
∆()MPa P a
当地大气压()()MPa P b
表压操作压力()()
K T N 标况热力学温度当标准状况为20℃，1个大气压(0101325Mpa)时 ()
K T N 15.2932015.273=+=当标准状况为0℃，1个大气压时 ()
K T N 15.273015.273=+=()
℃t 工作温度皮托式流量计基本流量公式
皮托式流量计的仪表校正系数(测头系数)皮托式流量计输出的差压值(Pa )
()3/m kg N
流体的标况密度ρ二、
()()()2.115.27350101325.02015.27305.009.05022.12.14×+×++××××πQ N =3600×0.82×0.86×
=28270.42(Nm 3/h )示例计算条件：1．标准状况：20℃，0101325Mpa
2．流体的标况密度：1.2kg/m 33．管道内径：1.2m
4．管道的流速分布系数取：0.86
5．当地大气压：0.09Mpa
6．操作压力（表压）：0.05Mpa
7．工作温度：50℃8．皮托式流量计仪表校正系数：0.82
9．皮托式流量计输出的差压值：50Pa 代入公式：。
