气源装置及系统

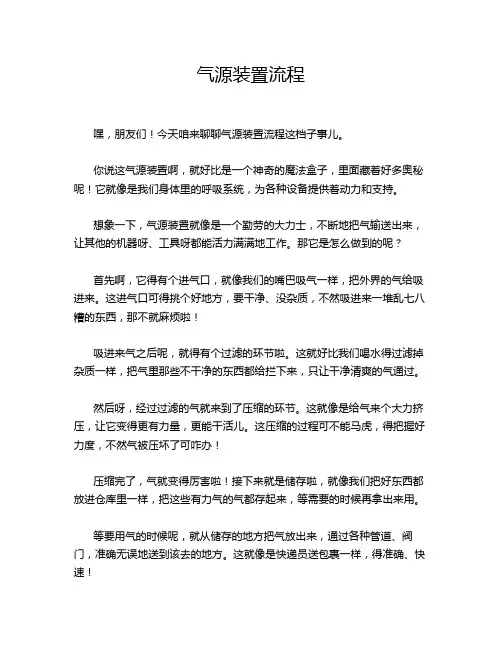

气源装置流程嘿，朋友们！今天咱来聊聊气源装置流程这档子事儿。

你说这气源装置啊，就好比是一个神奇的魔法盒子，里面藏着好多奥秘呢！它就像是我们身体里的呼吸系统，为各种设备提供着动力和支持。

想象一下，气源装置就像是一个勤劳的大力士，不断地把气输送出来，让其他的机器呀、工具呀都能活力满满地工作。

那它是怎么做到的呢？首先啊，它得有个进气口，就像我们的嘴巴吸气一样，把外界的气给吸进来。

这进气口可得挑个好地方，要干净、没杂质，不然吸进来一堆乱七八糟的东西，那不就麻烦啦！吸进来气之后呢，就得有个过滤的环节啦。

这就好比我们喝水得过滤掉杂质一样，把气里那些不干净的东西都给拦下来，只让干净清爽的气通过。

然后呀，经过过滤的气就来到了压缩的环节。

这就像是给气来个大力挤压，让它变得更有力量，更能干活儿。

这压缩的过程可不能马虎，得把握好力度，不然气被压坏了可咋办！压缩完了，气就变得厉害啦！接下来就是储存啦，就像我们把好东西都放进仓库里一样，把这些有力气的气都存起来，等需要的时候再拿出来用。

等要用气的时候呢，就从储存的地方把气放出来，通过各种管道、阀门，准确无误地送到该去的地方。

这就像是快递员送包裹一样，得准确、快速！哎呀，这气源装置流程可真是不简单呐！要是哪一个环节出了问题，那可就像人喘不上气一样难受。

比如说过滤没做好，那后面的机器不就容易坏嘛；要是压缩出了问题，气没力气了，还怎么干活呀！所以啊，我们可得好好对待这个神奇的气源装置流程。

平时要多检查检查，看看各个环节是不是都正常工作。

就像我们要定期体检一样，可不能偷懒哦！而且呀，我们还得给它好好保养，让它能一直健健康康的。

该换零件的时候就换零件，该清理的时候就清理。

可不能等它病了才想起来照顾它呀！总之呢，气源装置流程就像是我们生活中的一个重要伙伴，默默地为我们的各种工作提供着支持。

我们要好好珍惜它，让它发挥出最大的作用！这就是我对气源装置流程的理解，你们觉得呢？是不是很有趣呀！。

气动装置控制系统设计及应用随着工业自动化技术的发展，气动装置逐渐成为了各个行业中不可或缺的一部分。

气动装置通过空气压缩来实现动力传输，具有刚性强、承受冲击与振动能力好、速度可调节以及成本低等优点。

而气动装置的使用离不开一个稳定和精准的控制系统，本文就介绍气动装置控制系统的设计及其应用。

一、气动控制的基本原理气动控制是指使用空气压缩来实现对机械装置的控制调节。

其控制原理主要包括气源、执行元件、信号转换元件和控制器等几个部分。

首先，气源是气动控制系统的重要组成部分。

它一般由空气压缩机、空气处理和气管组成。

其中，空气压缩机是将大气压力压缩为所需的气源压力，而空气处理则是对气源进行过滤、减压、降湿、润滑和分配等处理，从而保证气源质量的稳定性，并不断维持所需的气源压力。

其次，执行元件是气动控制系统中的另一重要组成部分。

常用的执行元件主要有气缸、气动执行机构和气动阀门等。

最常用的是气缸，大量应用于机械操作、运输、加工、测试和检验等领域，具有结构简单、使用方便、可靠性高、承受负荷大等优点。

第三，信号转换元件是气动控制系统控制信号的中间转换部分。

它主要由传感器、信号调理模块和信号输出模块组成。

传感器是气动控制系统中的重要组成部分，它能够将机械量、电磁量或化学量等转化为电信号，进而通过信号调理和输出模块，输出符合气动执行器要求的控制信号，在实现气动控制过程中具有十分重要的作用。

最后，控制器则是气动控制系统中的核心部分，它能够不间断地读取输入信号并对其进行处理，输出所需的控制信号，以实现目标化的控制效果。

二、气动控制系统的优势相对于传统的机电控制系统，气动控制系统具有以下优势：1. 性价比高。

气动控制系统成本相对较低，同时操作简单，易于维护和保养。

其使用寿命较长，更容易实现长时间的自动化操作。

2. 安全性高。

气动控制系统在操作时，会产生诸如压缩空气、氧气、惰性气体等，从而避免了因电器产生的蓄电荷、电磁波等影响，可靠性更高。

授课内容具体措施第十章气源装置及气动辅助元件本章重点1．空气压缩机的工作原理2．气源净化装置及气动辅助元件的作用本章难点气源净化装置的组成及作用气源装置是气压传动系统的动力部分，这部分元件性能的好坏直接关系到气压传动系统能否正常工作；气动辅助元件更是气压传动系统正常工作必不可少的组成部分。

第一节气源装置一、压缩空气站压缩空气站是气压系统的动力源装置。

排气量≥6~12m3/min时，应独立设置压缩空气站；排气量＜6m3/min时，可将空压机或气泵安装在主机旁。

压缩空气在使用之前必须经过干燥和净化处理后才能使用，压缩空气中混有的水分、油污等杂质若进入管道系统，将导致机器和控制装置发生故障，损害产品，增加系统的维护成本。

对于一般的压缩空气站，除空气压缩机外，还必须设置过滤器、后冷却器、油水分离器和储器罐等净化装置，其流程装置，见下图：图10—1 气源系统组成示意图1—空气压缩机2—后冷却器3—油水分离器4，7—储器罐5—干燥器6—过滤器二、空气压缩机空压机是气压发生装置，利用空气压缩机将电动机机械能气体压力能，然后在控制元件的控制和辅助元件的配合下，通过执行元件把空气的压力能转变为机械能，从而完成直线或回转运动并对外作功。

1．分类按工作原理主要分为容积式和速度式两类。

①容积式：压缩气体的体积，是单位体积内气体分子密度增加提高压缩空气的动力。

图10—2活塞式空气压缩机工作原理图1—排气阀2—缸体3—活塞4—活塞杆5—滑块6—滑道7、8—曲柄连杆机构9—吸气阀10—弹簧空压机相当于液压传动中的动力元件液压泵！活塞式空气压缩机应用广泛，原理类似液压泵！即：通过曲柄滑块机构带动活塞的往复运动使气缸的体积增大或减小，从而通过吸排气阀实现吸气和排气。

②速度式：通过提高气体分子的运动速度，使动能转化为压力能来提高压缩空气的动力。

2．选用原则主要根据气压传动系统需要的两个主要参数：工作压力p和流量q。

选用方法可以查询相关手册。

医用气体系统医用气体系统是医疗机构中非常重要的设备之一，它用于为医疗操作提供所需的氧气、氮气等医用气体。

正常运行和管理医用气体系统对于临床治疗、手术室、急救等医疗工作至关重要。

本文将介绍医用气体系统的组成、运行原理以及管理注意事项。

一、组成医用气体系统包括气源系统、输送系统和终端设备。

1. 气源系统：气源系统是医用气体系统的重要基础，主要包括气瓶、气瓶集中区、气瓶自动转换装置等。

气源系统的设计与管理应当符合国家相关标准，确保所提供的气体稳定、纯净，并具备漏气报警、自动切换等安全功能。

2. 输送系统：输送系统是将气源输送到各临床科室和手术室的核心部分，主要包括管道、阀门、压力调节装置等。

管道应具备一定的强度和密封性能，阀门和压力调节装置应准确可靠。

输送系统的设计应确保气体的正常流动和安全输送，避免压力过高或过低对患者造成伤害。

3. 终端设备：终端设备是气体的最终使用工具，主要包括雾化器、吸氧设备、麻醉机等。

这些设备的运行状态应经过严格的检测和维护，确保其正常工作和患者的安全。

二、运行原理医用气体系统的运行原理主要包括气体的供应、输送和利用过程。

1. 供应过程：气源系统中的气瓶通过气瓶自动转换装置，根据压力的变化，自动切换气瓶的使用顺序，确保气体持续供应。

气瓶中的气体通过管道输送至各临床科室和手术室。

2. 输送过程：输送系统中的管道和阀门将气体从气源输送至终端设备。

输送过程中，气体的压力通过压力调节装置进行调整，确保气体的稳定输送。

3. 利用过程：终端设备将气体用于医疗操作，如吸入氧疗、麻醉等。

根据不同的医疗需求，气体可以进一步被雾化、加湿等。

三、管理注意事项为了确保医用气体系统的安全和可靠运行，以下是一些管理注意事项：1. 定期检测和维护：医用气体系统应定期进行检测和维护，确保各部分设备的正常运行状态。

检测包括气源的纯净度和压力、输送系统的泄漏检测、终端设备的工作状态等。

2. 气瓶管理：气瓶的管理非常关键，应按照相关标准进行操作。

气力输送系统组成结构
气力输送系统是一种利用气流能量在管道中输送固体颗粒的物料输送系统。

它主要由以下几个主要组成部分构成：
气源装置：这是气力输送系统的动力来源，通常采用罗茨风机、离心风机或压缩机等提供所需的气流。

气源装置的性能直接影响到整个输送系统的稳定性和效率。

供料装置：供料装置负责将待输送的物料送入输送管道。

常见的供料装置有旋转供料器、星型供料器等，它们可以确保物料均匀、连续地进入管道。

输送管道：输送管道是物料流动的通道，通常采用无缝钢管、螺旋钢管或塑料管等材料制成。

管道的设计需要考虑到物料的特性、输送距离和弯头、分支等因素。

分离装置：在气力输送过程中，物料和空气会在管道中混合流动，分离装置的作用是将物料从气流中分离出来。

常见的分离装置有旋风分离器、布袋除尘器等。

控制系统：控制系统负责监控和调节整个气力输送系统的运行状态，包括气源的开关、供料的速度、管道的压力等。

现代化的气力输送系统通常采用自动化控制系统，以提高运行效率和稳定性。

除了以上几个主要组成部分，气力输送系统还可能包括一些辅助设备，如除尘器、消声器等，以减少对环境的影响和提高系统的整体性能。

总之，气力输送系统是一个复杂的工程系统，其组成结构需要根据具体的物料特性和输送要求来设计和选择。

通过合理的系统设计和优化，可以实现高效、稳定、环保的物料输送。

气动系统的组成一、基本组成(1)气源装置 是获得压缩空气及压缩空气的存储和净化的装置。

其主体部分是空气压缩机，它将原动机供给的机械能转变为气体的压力能；(2)控制元件 是用来控制压缩空气的压力、流量和流动方向的，以便使执行机构完成预定的工作循环。

它包括各种压力控制阀、流量控制阀和方向控制阀等；(3)执行元件 是将气体的压力能转换成机械能的一种能量转换装置，它包括实现直线往复运动的气缸和实现连续回转运动或摆动的气马达或摆动马达等;(4)辅助元件 是保证元件间的连接及消声等所必须的，它包括管接头及消声器等。

(5)气动逻辑元件 实现一定逻辑功能的气动元件。

二、气动系统的基本组成示例气压的传递、分配和控制即输送系统三、气动三大件 气压产生装置 油雾器 消声器流量控制阀气动三大件是压缩空气质量的最后保证。

1、分水过滤器：除去空气中的灰尘、杂质，并将空气中的水分分离出来。

2、油雾器：特殊的注油装置。

将润滑油喷射成雾状，随压缩空气流入需要的润滑部件，达到润滑的目的。

3、减压阀：起减压和稳压作用。

4、气动三大件的安装连接次序：分水过滤器、减压阀、油雾器。

多数情况下，三件组合使用，也可以少于三件，只用一件或两件。

5、气动辅件消声器：气缸、气阀等工作时排气速度较高，气体体积急剧膨胀，会产生刺耳的噪声。

排气的速度和功率越大，噪声也越大，一般可达100～120dB，为了降低噪声在排气口要装设消声器。

消声器是通过阻尼或增加排气面积来降低排气的速度和功率，从而降低噪声的。

消声器的类型：阻性型（吸收型）；抗性型（膨胀干涉型）；阻抗复合型（膨胀干涉吸收性）。

气源装置的工作原理-回复气源装置是一种用于提供气体的设备，它的工作原理涉及气体的压缩、储存和供应。

本文将详细解释气源装置的工作原理，包括气源装置的组成部分、工作流程以及各个部分之间的相互作用。

一、气源装置的组成部分气源装置一般由以下几个关键部分组成：1. 气体压缩机：用于将空气或其他气体压缩为一定的压力，以便储存和供应。

2. 储气罐：用于储存压缩的气体，一般为钢制容器，具有一定的压力容纳能力。

3. 储气系统：包括储气罐、气管道和气阀等组成的系统，用于储存和供应气体。

4. 控制系统：用于监控和控制气源装置的工作状态，包括压力控制、安全控制和启动停止控制等功能。

二、气源装置的工作流程气源装置的工作流程可以分为以下几个步骤：1. 压缩气体：气源装置首先通过气体压缩机将空气或其他气体进行压缩，提高气体的压力，一般根据具体要求可以压缩到数十至数百巴的压力。

2. 储存气体：压缩的气体通过压缩机出口进入储气罐进行储存，储气罐内部的气体压力逐渐上升，直到达到设定的压力上限。

此时，气源装置中的储气罐累积了一定的储气量。

3. 供应气体：当需要使用气体时，控制系统会接收到外部信号，启动储气系统将储存在储气罐中的气体供应给使用设备。

通常情况下，气体从储气罐通过气管道进入使用设备的系统，其流量和压力由控制系统进行调节。

4. 控制和监测：在气源装置的整个工作过程中，控制系统负责对气体压力、流量和工作状态等进行监测和控制。

当气体压力超过设定的上限或下限时，控制系统会发出警报或采取相应的措施。

同时，控制系统还可以根据需求进行启动和停止控制，以实现气源装置的自动化运行。

三、各个部分之间的相互作用在气源装置的工作过程中，各个部分之间存在着相互作用，以保证整个装置的正常运行和气体的供应。

1. 气体压缩机和储气罐之间的相互作用：气体压缩机将空气或其他气体进行压缩，压缩后的气体通过压缩机出口进入储气罐进行储存。

储气罐的存在保证了气体的连续供应，使得气源装置能够在需要时为使用设备提供气体。

一、气路概述在工厂生产中，气路是非常重要的一部分，它负责输送各种气体，包括空气、氧气、氮气、氢气等，用于工艺设备的输送、气动执行器的控制以及生产现场环境的维护等。

因此，对气路的设计、安装、使用和维护具有非常重要的意义。

二、气路的基本组成1. 气源装置气源装置是气路的起始部分，通常包括空气压缩机、氧气发生器、氮气发生器等。

这些设备用于生产气体，并通过管道输送到需要使用气体的地方。

2. 压力调节器压力调节器用于调节气源装置产生的气体压力，使之符合工艺设备或气动执行器的要求。

常见的压力调节器有手动调节式和自动调节式两种，其中自动调节式的压力调节器具有更精确的压力控制功能。

3. 阀门阀门用于控制气体的流动，包括截止阀、调节阀、节流阀等。

这些阀门通常安装在气体管道的关键位置，可用于打开或关闭气体的通道，或者调节气体的流量。

4. 管道管道是气体输送的通道，通常由金属管道或者塑料管道构成。

在气路中，管道的布置和连接方式非常重要，需要符合气体的输送要求，同时也需要考虑管道的耐压性和密封性。

5. 连接件连接件包括各种接头、接管、法兰、密封件等，用于连接、固定和密封管道组件。

这些连接件的选择和安装质量直接影响气路的安全运行和使用寿命。

6. 气动执行器气动执行器包括气缸、气动阀等，用于控制生产设备的运动或转动。

气动执行器通常通过气路输送压缩空气来实现控制，因此对气路的要求较高。

7. 气路控制系统气路控制系统是气路的智能化部分，它包括各种传感器、控制器、执行器等，用于实现气路的自动化控制和监测。

这些系统可以提高气路的控制精度和生产效率，同时也可提升安全性和可靠性。

1. 安全性气路的设计必须保证气体输送的安全可靠。

在设计中应考虑气体的种类、压力等因素，避免发生气体泄漏、爆炸等危险情况。

2. 效率气路的设计应尽可能减少气体压降和能量消耗，提高气路的输送效率。

合理选择管道材料、管道布置和阀门设置，可以降低气体的压降和消耗。

3. 灵活性气路的设计要考虑生产设备的需要，保证气体输送的灵活性和适应性。
