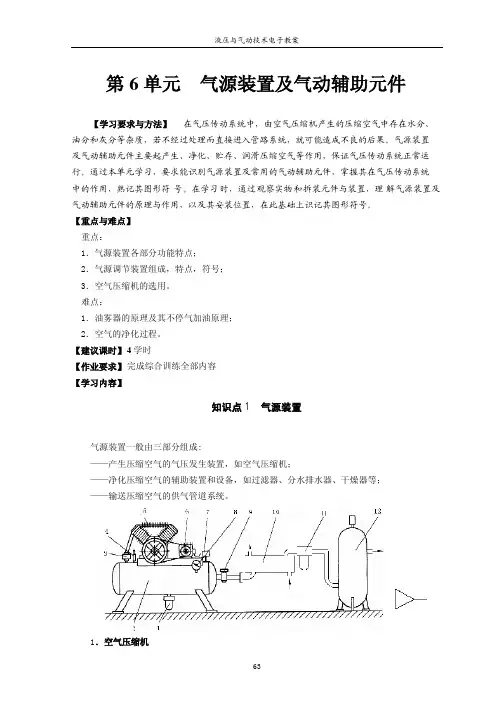

第6单元气源装置及气动辅助元件【学习要求与方法】在气压传动系统中,由空气压缩机产生的压缩空气中存在水分、油分和灰分等杂质,若不经过处理而直接进入管路系统,就可能造成不良的后果。
气源装置及气动辅助元件主要起产生、净化、贮存、润滑压缩空气等作用,保证气压传动系统正常运行。
通过本单元学习,要求能识别气源装置及常用的气动辅助元件,掌握其在气压传动系统中的作用,熟记其图形符号。
在学习时,通过观察实物和拆装元件与装置,理解气源装置及气动辅助元件的原理与作用,以及其安装位置,在此基础上识记其图形符号。
【重点与难点】重点:1.气源装置各部分功能特点;2.气源调节装置组成,特点,符号;3.空气压缩机的选用。
难点:1.油雾器的原理及其不停气加油原理;2.空气的净化过程。
【建议课时】4学时【作业要求】完成综合训练全部内容【学习内容】知识点1 气源装置气源装置一般由三部分组成:——产生压缩空气的气压发生装置,如空气压缩机;——净化压缩空气的辅助装置和设备,如过滤器、分水排水器、干燥器等;——输送压缩空气的供气管道系统。
(1)空气压缩机的作用空气压缩机是将原动机提供的机械能转换成气体压力能的一种能量转换装置,即气压发生装置,它为气动装置提供具有一定压力和流量的压缩空气。
(2)空气压缩机的分类空气压缩机按结构形式可分为:——活塞式空气压缩机:——叶片式空气压缩机:——螺杆式空气压缩机:(3)空气压缩机的基本参数——空气压缩机的工作压力——空气压缩机的流量——空气压缩机的功率(4)空气压缩机的使用注意事项1)空气压缩机的安装位置空气压缩机的安装地点必须清洁,无粉尘、通风好、湿度小、温度低且要留有维护保养空间,一般要安装在专用机房内。
2)噪音空气压缩机一运转即产生噪音。
噪音防治方法有:设置隔声罩、设置消声器、选择噪音较低的空压机等。
3)使用专用润滑油并定期更换,启动前应检查润滑油位,并用手拉动传动带使机轴转动几圈,以保证启动时的润滑。
授课内容具体措施第十章气源装置及气动辅助元件本章重点1.空气压缩机的工作原理2.气源净化装置及气动辅助元件的作用本章难点气源净化装置的组成及作用气源装置是气压传动系统的动力部分,这部分元件性能的好坏直接关系到气压传动系统能否正常工作;气动辅助元件更是气压传动系统正常工作必不可少的组成部分。
第一节气源装置一、压缩空气站压缩空气站是气压系统的动力源装置。
排气量≥6~12m3/min时,应独立设置压缩空气站;排气量<6m3/min时,可将空压机或气泵安装在主机旁。

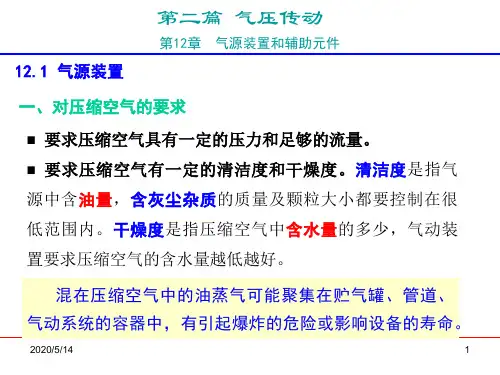

压缩空气在使用之前必须经过干燥和净化处理后才能使用,压缩空气中混有的水分、油污等杂质若进入管道系统,将导致机器和控制装置发生故障,损害产品,增加系统的维护成本。
对于一般的压缩空气站,除空气压缩机外,还必须设置过滤器、后冷却器、油水分离器和储器罐等净化装置,其流程装置,见下图:图10—1 气源系统组成示意图1—空气压缩机2—后冷却器3—油水分离器4,7—储器罐5—干燥器6—过滤器二、空气压缩机空压机是气压发生装置,利用空气压缩机将电动机机械能气体压力能,然后在控制元件的控制和辅助元件的配合下,通过执行元件把空气的压力能转变为机械能,从而完成直线或回转运动并对外作功。
1.分类按工作原理主要分为容积式和速度式两类。
①容积式:压缩气体的体积,是单位体积内气体分子密度增加提高压缩空气的动力。
图10—2活塞式空气压缩机工作原理图1—排气阀2—缸体3—活塞4—活塞杆5—滑块6—滑道7、8—曲柄连杆机构9—吸气阀10—弹簧空压机相当于液压传动中的动力元件液压泵!活塞式空气压缩机应用广泛,原理类似液压泵!即:通过曲柄滑块机构带动活塞的往复运动使气缸的体积增大或减小,从而通过吸排气阀实现吸气和排气。
②速度式:通过提高气体分子的运动速度,使动能转化为压力能来提高压缩空气的动力。
2.选用原则主要根据气压传动系统需要的两个主要参数:工作压力p和流量q。
选用方法可以查询相关手册。
板书设计或授课提纲课堂教学安排教学过程教学环节教学内容活动教师学生组织教学导入新课提问多媒体教学互动+提问整顿纪律,清点人数。
人员安全教育及预防突发情况的准备导入新课:通过上节课的学习,我们对气压传动元件有了基本的了解,那么气源装置、辅助元件和执行元件又是怎样的呢?我们这节课来学习一下。
课堂讨论你知道空气压缩机在气压传动中起什么作用吗?一、气源装置1.空气压缩站1—空气压缩机 2—后冷却器 3—油水分离器 4、7—储气罐1.课前准备,清点人数,以及课堂环境等安全检查1.根据前面所学内容,提出相关问题,为今天将要学到的内容打下基础。
3.新课讲授,情景导入:为学生播放一组视频,并提出问题。
引导学生进入新课动画演示:4.教师提问,让学生思考并回答5.带领学生共同总结结论1.课前准备,清点人数,以及课堂环境等安全检查2.思考教师提出的问题,抢答,巩固前面所学知识。
3.学生观察,思考问题,鼓励学生发言,表达自己的观点4.学生阅读课本,自我理解并回答问题5.在教师的引导下,分析动画,与教师一起总结出板书空气压缩机5—干燥器6—过滤器8—加热器9—四通阀2.空气压缩机把电动机输出的机械能转换成气体压力能。
图形符号二、气动辅助元件1.油水分离器油水分离器的作用:分离压缩空气中的水分、油分及其他杂质,使压缩空气初步净化(1)压缩空气从进气口4进入(2)气流受隔板2阻挡,被撞击折回向下(3)之后又上升产生环形回转(4)最后从输出口3排出(5)水滴、油滴等杂质分离析出,沉降在壳体底部(6)由放油水阀6定期排出2.储气罐(1)解决空压机输气量和气动设备耗气量的不平衡(2)减小气源输出气流的波动(3)减弱空压机排气压力脉动引起的管道振动(4)进一步分离压缩空气中的水分和油分(5)临时应急供气3.排水过滤器排水过滤器用于分离在气体中的水滴、油滴等杂质(1)压缩空气进入后产生强烈旋转(2)较大水滴、油滴与存水杯3内壁碰撞分离,沉到杯底(3)微粒灰尘和雾状水汽则被滤芯2拦截滤除(4)清洁的空气从输出口输出4.油雾器油雾器的作用:将润滑油雾化,并随压缩空气一起进入被润滑部位5.气动三联件(1)调压阀对气源进行稳压(2)排水过滤器清洁气源(3)油雾器对运动部件润滑6.消声器当有压气体通过消声罩时,声能量被部分吸收而转化为热能,降低了噪声强度7.气管与气动管接头1)气管分为硬管和软管两种2)硬管用于固定不动的、不需要经常装拆的地方3)软管用于连接运动部件和临时使用、希望装拆方便的管路三、气缸1.单作用单杆气缸单作用气缸一侧通压缩空气,另一侧呼吸口接大气2.双作用单杆气缸压缩空气进入气缸右腔,活塞杆伸出;压缩空气进入气缸左腔,活塞杆收回。
