(二)流水施工的表达方式：流水施工的表达方式除网络图外，主要还有横道图和垂直图两种。

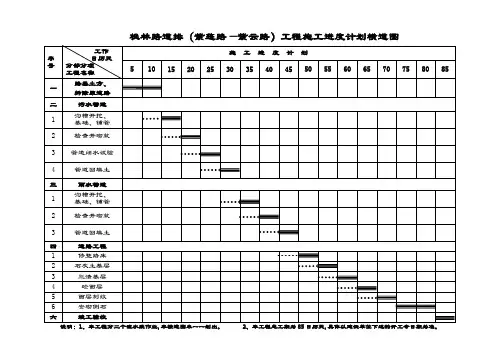

1．流水施工的横道图表示法：横坐标表示流水施工的持续时间；纵坐标表示施工过程的名称或编号。

n条带有编号的水平线段表示n个施工过程或专业工作队的施工进度安排，其编号①、②……表示不同的施工段。

横道图表示法的优点是：绘图简单，施工过程及其先后顺序表达清楚，时间和空间状况形象直观，使用方便，因而被广泛用来表达施工进度计划。

2．流水施工的垂直图表示法：横坐标表示流水施工的持续时间；纵坐标表示流水施工所处的空间位置，即施工段的编号。

n条斜向线段表示n个施工过程或专业工作队的施工进度。

垂直图表示法的优点是：施工过程及其先后顺序表达清楚，时间和空间状况形象直观，斜向进度线的斜率可以直观地表示出各施工过程的进展速度，但编制实际工程进度计划不如横道图方便。

流水施工表达方式1．横道图（1）水平指示图表流水施工水平指示图表的表达方式，如图34-1所示。

其横坐标表示持续时间，纵坐标表示施工过程或专业工作队编号，带有编号的圆圈表示施工项目或施工段的编号。

图34-1 流水施工水平指示图表图中T——流水施工的计算总工期；m——施工段的数目；n——施工过程或专业工作队的数目；t——流水节拍；K——流水步距，此图K＝t。

（2）垂直指示图表流水施工垂直指示图表的表达方式，如图34-2所示。

其横坐标表示持续时间，纵坐标表示施工项目或施工段的编号，斜向指示线段的代号表示施工过程或专业工作队编号，图中符号同前。

图34-2 流水施工垂直指示图表2．流水网络图（1）横道式流水网络图横道式流水网络图如图34-3所示。

图中粗黑错阶箭线表示施工过程进展状态，在箭线上面标有该过程编号和施工段编号，在箭线下面标有流水节拍，细黑箭线分别表示开始步距（K j,j+1）和结束步距（J j,j+1），带有编号的圆圈表示事件或结点。

图34-3 横道式流水网络图（2）流水步距式流水网络图1流水步距式流水网络图如图34-4所示。

图中实箭线表示实工作，其上标有1该类流水网络图的各项时间参数计算方法，可参照本章34-2-2-2普通双代号网络图。

施工过程和施工段编号，其下标有流水节拍；虚箭线表示虚工作，即工作之间的制约关系，其持续时间为零，流水步距也由实箭线表示，并在其下面标出流水步距编号和数值。

图34-4 流水步距式流水网络图（3）搭接式流水网络图搭接式流水网络图如图34-5所示。

图中的大方框表示施工过程，其内标有：施工过程编号、流水节拍、施工段数目、过程开始和结束时间；方框上面的实箭线表示相邻两个施工过程结束到结束的搭接时距，即结束步距；方框下面的实箭线表示相邻两个施工过程开始到开始的搭接时距，即流水步距。

图34-5 搭接式流水网络图（4）三维流水网络图详见本章34-2-3-4三维双代号流水网络图和34-2-3-5三维单代号流水网络图，此处从略。

流水施工横道图（2019年1月21日星期一）一、参数1．工艺参数：施工流程或施工队，用小写字母n表示。

2．空间参数：施工区段，用小写字母m表示。

3．时间参数：流水步距，流水节拍，工期。

（1）流水步距：前后相邻两个施工流程或施工队，进入第一个施工段进行流水施工的时间间隔，用大写字母K表示。

（2）流水节拍：施工流程或施工队在施工段上的持续时间，用小写字母t表示。

（3）工期：用大写字母T表示。

二、横道图分类1．等节奏流水施工横道图：横道图中所有流水节拍都相等。

a a aa a aa a a2．无节奏流水施工横道图：同一施工流程的不同施工段的流水节拍不完全相等。

a b ad c ba a e3．异步距异节奏流水施工横道图：同一施工流程的不同施工段的流水节拍完全相等，且不同施工流程的流水节拍不完全成倍数关系。

a a aa a a1.5a 1.5a 1.5a4．等步距异节奏流水施工横道图：同一施工流程的不同施工段的流水节拍完全相等，且不同施工流程的流水节拍彼此成倍数关系。

a a aa a a2a 2a 2a三、横道图参数计算1．等节奏流水施工横道图时间参数计算K=tT=∑∑+tK=(n-1)K+mt=(m+n-1)t2．等步距异节奏流水施工横道图时间参数计算（加快施工）K=各个施工流程流水节拍的最大公约数n’=施工队数T=∑∑K=（n’-1）K+mt=(m+n’-1)t+t注：加快施工意思是说通过增加施工队数来增加施工速度。

而通过增加施工队后等步距异节奏流水施工就会转化为等节奏流水施工。

3．无节奏流水施工、异步距异节奏流水施工、等步距异节奏流水施工横道图参数计算步距K使用“累加数列错位相减取最大值”法计算。

（1）原始数据a b ad c ba a e（2）累加数列a b+a a+b+ad c+d b+c+da a+a e+a+a（3）错位相减（4）取最大值K1,2=max{b+a-d,a+b+a-(c+d),-(b+c+d)} K2,3=max{c+d-a,b+c+d-(a+a),-(e+a+a)} 工期T=∑∑K+t。

第二讲流水施工横道图绘制一、等节奏流水施工特点二、无节奏流水施工特点三、等节奏流水施工横道图绘制四、无节奏流水施工横道图绘制五、等节奏流水施工流水节拍计算一、等节奏流水施工特点（案例1）案例11背景某两室一厅住宅装修工程施工任务被划分为两个施工过程：钉地龙骨、铺木地板。

指定a专业队负责钉地龙骨施工；指定b专业队负责铺木地板施工。

施工区域分成主卧与次卧两个施工段。

规定每个专业队先完成主卧施工再完成次卧施工任务，每天一班工作制，组织等节奏流水施工。

等节奏流水施工进度横道图如下。

2问题：（1）指出等节奏流水施工特点3分析与答案等节奏流水施工进度横道图基本概念3分析与答案等节奏流水施工特点[答疑编号0101：针对该题提问]特点1、流水节拍全等特点2、流水节拍恒等流水步距，K ab=t（恒等）特点3、流水工期计算公式T=（m×r+n-1）×K特点4、专业队连续作业二、无节奏流水施工特点案例21背景某两室一厅住宅装修工程施工任务被划分为两个施工过程：钉地龙骨、铺木地板。

指定a专业队负责钉地龙骨施工；指定b专业队负责铺木地板施工。

施工区域包括主卧、次卧两个施工段。

规定每个专业队先完成主卧施工段作业施工再完成次卧施工段作业施工任务，每天一班工作制，组织无节奏流水施工。

无节奏流水施工进度横道图如下表。

2问题：（1）指出无节奏流水施工特点3分析与答案无节奏流水施工流水参数工艺参数空间参数3分析与答案无节奏流水施工特点[答疑编号0102：针对该题提问]特点1、流水节拍不全等特点2、流水节拍不恒等流水步距，K ab≠t（不恒等）特点3、流水工期计算公式T=ΣK+Tn=K ab+t b1+t b2特点4、专业队连续作业三、等节奏流水施工横道图绘制案例31背景某两室一厅住宅装修工程施工任务被划分为三个施工过程：钉地龙骨、铺木地板、打磨油漆。

指定a专业队负责钉地龙骨施工；指定b专业队负责铺木地板施工；指定c专业队负责打磨油漆施工。
