CWYK 人防警报控制设备说明书-终端控制器

Alarms Guide ContentsContents1Introduction (13)2Standard Events (15)2.1Cold Start (15)2.2Link Down (15)2.3Link Up (16)2.4Entity Configuration Change (16)2.5Authentication Failure (17)3Management Alarms (19)3.1EMS Trap Receiver Binding Error (19)3.2GW Connection Alarm (20)3.3GW Mismatch Alarm (21)3.4EMS Server Started (22)3.5Software Replaced (23)3.6Hardware Replaced (23)3.7HTTP/HTTPS Access Disabled (24)3.8PM File Generated (24)3.9PM Polling Error (25)3.10Cold Start Missed (25)3.11Security Alarm (26)3.12Security Event (27)3.13Topology Update Event (27)3.14Topology File Event (29)3.15Synchronizing Alarms Event (29)3.16Synchronizing Active Alarms Event (30)3.17Alarm Supression Alarm (30)3.18EMS Keep Alive Alarm (31)3.19Pre-provisioning Alarm (31)3.20Disk Space Alarm (32)3.21Oracle Disk Space Alarm (33)3.22License Alarm (34)3.23Synchronizing Alarms (35)3.24Floating License Extended (35)3.25CLM Device Report Alarm (36)3.26CLM Register Successful Event (36)3.27CLM Register Failure Alarm (37)3.28CLM Failure to Send Usage Report Alarm (37)3.29CLM Failure to Send Extended Usage Report Alarm (38)3.30CLM Service Shutdown Alarm (38)4Voice Quality Package Alarms (39)Version 7.4 3 Managed Devices and EndpointsAlarms4.1OVOC QoE - Failed Calls Alarm (39)4.2OVOC QoE – Poor Voice Quality Alarm (39)4.3OVOC QoE - Average Call Duration Alarm (40)4.4OVOC QoE - License Key Alarm (41)4.5OVOC QoE - System Load Alarm (42)4.6Call Details Storage Level Change (42)4.7Call Quality Monitoring Connection Status Alarm (43)4.8OVOC QoE - Skype for Business SQL Server Connection Lost Alarm (44)4.9OVOC QoE - Active Directory Server Connection Lost Alarm (44)4.10OVOC QoE - Media Bandwidth Alarm (45)4.11OVOC QoE - Rule Max Concurrent Calls Alarm (46)5Endpoint Alarms (47)5.1Registration Failure Alarm (47)5.2Lync Survivable Mode Start Alarm (47)5.3Lync Login Failure Alarm (48)5.4Endpoint License Alarm (48)5.5Endpoint Server Overloaded Alarm (49)5.6IP Phone Speaker Firmware Download Failure (50)5.7IP Phone Speaker Firmware Upgrade Failure (51)5.8IP Phone Conference Speaker Connection Failure (51)5.9IP Phone General Local Event (52)5.10IP Phone Web Successive Login Failure (53)5.11IP Phone Requires Reset (54)6Device Alarms (55)6.1Support Matrix (55)6.2Common Device Alarms (63)6.2.1Board Fatal Error (63)6.2.2Configuration Error (64)6.2.3Initialization Ended (64)6.2.4Board Resetting Following Software Reset (65)6.2.5Feature Key Related Error (66)6.2.6Gateway Administrative State Changed (66)6.2.7No Free Channels Available (68)6.2.8Gatekeeper/Proxy not Found or Registration Failed (69)6.2.9Ethernet Link Down Alarm (71)6.2.10System Component Overloaded (72)6.2.11Active Alarms Table Overflow (73)6.2.12Operational State Change (74)6.2.13Keep Alive Trap (75)6.2.14NAT Traversal Alarm (76)6.2.15Enhanced BIT Status Trap (77)6.2.16Threshold of Performance Monitored Object Exceeded (78)6.2.17HTTP Download Result (78)6.2.18IPv6 (79)Alarms Guide 4 Document #: LTRT-41608Alarms Guide Contents6.2.19SAS Emergency Mode Alarm (79)6.2.20Software Upgrade Alarm (80)6.2.21NTP server Status Alarm (80)6.2.22LDAP Lost Connection (81)6.2.23SSH Connection Status [Event] (81)6.2.24OCSP Server Status Alarm (82)6.2.25Media Process Overload Alarm (83)6.2.26Ethernet Group Alarm (83)6.2.27Media Realm BW Threshold Alarm (84)6.2.28Certificate Expiry Notification (85)6.2.29Web User Access Disabled (86)6.2.30Proxy Connection Lost (87)6.2.31IDS Policy Alarm (89)6.2.32IDS Threshold Cross Notification (90)6.2.33IDS Blacklist Notification (91)6.2.34Proxy Connectivity (92)6.2.35Web User Activity Log Trap (93)6.2.36License Pool Infra Alarm (94)6.2.37License Pool Application Alarm (96)6.2.38Answer-Seizure Ratio Threshold Alarm (96)6.2.39Average Call Duration Threshold Alarm (97)6.2.40Network Effectiveness Ratio Threshold Alarm (98)6.2.41IP Group No Route Alarm (99)6.2.42License Pool Over Allocation Alarm (100)6.2.43NGINX Configuration is not Valid (102)6.2.44NGINX Process is not Running (102)6.2.45Cloud License Manager Alarm (103)6.2.46Floating License Alarm - Not Enough Memory to Allocate 'Custom' Profile (105)6.3Specific Hardware Alarms (105)6.3.1Temperature Alarm (105)6.3.2Fan Tray Alarm (107)6.3.3Power Supply Alarm (108)6.4HA System Alarms (109)6.4.1HA System Fault Alarm (109)6.4.2HA System Configuration Mismatch Alarm (113)6.4.3HA System Switch Over Alarm (114)6.4.4Hitless Software Upgrade Alarm (115)6.4.5Redundant Board Alarm (116)6.4.6HA Network Watchdog Status Alarm (117)6.4.7Cluster HA Alarm (118)6.4.8License Key Hitless Upgrade Alarm (119)6.4.9HA Network Mismatch Alarm (119)6.4.10HA Network Monitor Alarm (120)6.4.11HA Ethernet Group Alarm (121)6.5Media Transcoder Alarms (122)6.5.1Media Transcoder Network Failure (122)6.5.2Media Transcoder Software Upgrade Failure (123)6.5.3Media Transcoder High Temperature Failure (124)6.5.4Media Transcoder Fan Tray Module Failure (125)6.5.5Media Transcoder Power Supply Module Failure (126)6.5.6Media Cluster Alarm (126)Version 7.4 5 Managed Devices and EndpointsAlarms6.5.7Remote Interface Alarm (128)6.6MP-1288 Alarms (129)6.6.1Module Service Alarm (129)6.6.2Module Operation Alarm (130)6.6.1Port Service Alarm (132)6.7MSBR Alarms (133)6.7.1WAN Link Alarm (133)6.7.2Power Over Ethernet Status [Event] (134)6.7.3Wireless Cellular Modem Alarm (135)6.7.4Data Interface Status (135)6.7.5NQM Connectivity Alarm (136)6.7.6NQM RTT Alarm (136)6.7.7NQM Jitter Alarm (137)6.7.8NQM Packet Loss Alarm (138)6.7.9NQM MOS CQ Alarm (139)6.7.10NQM MOS LQ Alarm (140)6.8Mediant 3000 Hardware Alarms (141)6.8.1PEM Module Alarm (141)6.8.2SA Module Missing Alarm (142)6.8.3User Input Alarm (142)6.8.4TM Inconsistency (143)6.8.5TM Reference Status (143)6.8.6TM Reference Change (144)6.9PSTN Trunk Alarms (145)6.9.1D-Channel Status (145)6.9.2SONET Section LOF Alarm (146)6.9.3SONET Section LOS Alarm (147)6.9.4SONET Line AIS Alarm (148)6.9.5SONET Line RDI Alarm (149)6.9.6SONET/SDN IF Failure Alarm (150)6.9.7Trunk LOS Alarm (151)6.9.8Trunk LOF Alarm (152)6.9.9Trunk AIS Alarm (153)6.9.10Trunk RAI Alarm (154)6.9.11V5.2 Interface Alarm (155)6.9.12SONET Path STS LOP Alarm (156)6.9.13SONET Path STS AIS Alarm (157)6.9.14SONET Path STS RDI Alarm (158)6.9.15SONET Path Unequipped Alarm (159)6.9.16SONET Path Signal Label Alarm (159)6.9.17DS3 RAI Alarm (160)6.9.18DS3 AIS Alarm (161)6.9.19DS3 LOF Alarm (161)6.9.20DS3 LOS Alarm (162)6.9.21NFAS Group Alarm (163)6.9.22 B Channel Alarm (164)6.10Analog Port Alarms (165)6.10.1Analog Port SPI Out of Service (165)6.10.2Analog Port High Temperature (165)6.10.3Analog Port Ground Fault Out-of-Service Alarm (166)Alarms Guide 6 Document #: LTRT-41608Alarms Guide Contents6.11CloudBond 365 Alarms (166)6.11.1Commit License Failed (166)6.11.2Component Unreachable (167)6.11.3Component Restart (167)6.11.4Component Performance Counter General (168)6.11.5Component Performance Counter Service (169)6.11.6Component Service Status (170)6.11.7Component Event Viewer (170)6.11.8Component Event Viewer Past Hours (171)6.11.9Component Event Viewer Dropped (171)6.11.10Admin License Expired (172)6.11.11Alarm – Certificate Expired (172)6.11.12Alarm –Disk Space (173)6.12CCE Appliance Alarms (174)6.12.1Component Unreachable (174)6.12.2Event – Component Restart (175)6.12.3Component Performance Counter General (175)6.12.4Component Performance Counter Service (176)6.12.5Component Service Status (177)6.12.6Alarm – Admin System Cloud Status (178)6.12.7Alarm – Certificate Expired (178)6.12.8Alarm – CCE Wrong Operating (179)6.12.9Alarm – CCE Wrong Settings (180)6.12.10Alarm – CCE Disk Space (181)6.12.11Alarm – CCE Windows License (183)6.13SBA Alarms (184)6.13.1SBA Services Status Alarm (184)6.13.2Alarm – CPU Status (185)6.13.3Alarm – Memory Status (186)6.13.4Alarm – Disk Space (187)6.13.5Alarm – Certificate Expired (188)6.13.6Alarm – Performance Counter (189)Version 7.4 7 Managed Devices and EndpointsAlarmsThis page is intentionally left blank.Alarms Guide 8 Document #: LTRT-41608Alarms Guide 1.IntroductionNoticeInformation contained in this document is believed to be accurate and reliable at the time of printing. However, due to ongoing product improvements and revisions, AudioCodes cannot guarantee accuracy of printed material after the Date Published nor can it accept responsibilityfor errors or omissions. Updates to this document can be downloaded from https:///library/technical-documents.This document is subject to change without notice.Date Published: June-3-2018WEEE EU DirectivePursuant to the WEEE EU Directive, electronic and electrical waste must not bedisposed of with unsorted waste. Please contact your local recycling authority fordisposal of this product.Customer SupportCustomer technical support and services are provided by AudioCodes or by anauthorized AudioCodes Service Partner. For more information on how to buy technicalsupport for AudioCodes products and for contact information, please visit our Web siteat https:///services-support/maintenance-and-support.Version 7.4 9 Managed Devices and EndpointsAlarms Related DocumentationAlarms Guide 10 Document #: LTRT-41608Alarms Guide 1. Introduction Document Revision RecordDocumentation FeedbackAudioCodes continually strives to produce high quality documentation. If you have anycomments (suggestions or errors) regarding this document, please fill out theDocumentation Feedback form on our Web sitehttps:///documentation-feedback.Alarms This page is intentionally left blank.Alarms Guide 1. Introduction1 IntroductionThis document describes alarms that are raised by OVOC and by AudioCodes devicesand endpoints. These alarms are displayed in the One Voice Operations Center Webinterface.Supported alarms / events can fall into one of these three categories:⏹Standard traps: traps originated by the media gateway / server - all the standardtraps are treated are events.⏹Proprietary alarms / events: traps originated by the media gateway / server anddefined in the gateway proprietary MIB.⏹EMS alarms / events: traps originated by the EMS application and defined in theEMS proprietary MIB.To find out which traps are defined as Events refer to 'Alarm Name' or 'Alarm Title' fieldsin the table. All the events are marked with [Event] prefix. This is how events are markedin the EMS Alarms Browser and Alarms History windows.Each alarm / event described in this section includes the following information:Information Included in Each AlarmAlarms This page is intentionally left blank.Alarms Guide 2. Standard Events 2 Standard Events2.1 Cold StartCold Start2.2 Link DownLink DownAlarms 2.3 Link UpLink Up2.4 Entity Configuration ChangeEntity Configuration ChangeAlarms Guide 2. Standard Events 2.5 Authentication FailureAuthentication FailureAlarms This page is intentionally left blank.Alarms Guide 3. Management Alarms 3 Management Alarms3.1 EMS Trap Receiver Binding ErrorEMS Trap Receiver Binding ErrorAlarms 3.2 GW Connection AlarmGW Connection Alarm3.3 GW Mismatch AlarmGW Mismatch Alarm3.4 EMS Server StartedEMS Server Started3.5 Software ReplacedSoftware Replaced3.6 Hardware ReplacedHardware Replaced3.7 HTTP/HTTPS Access DisabledHTTP/HTTPS Access Disabled3.8 PM File GeneratedPM File Generated3.9 PM Polling ErrorPM Polling Error3.10 Cold Start MissedCold Start Missed3.11 Security AlarmSecurity Alarm3.12 Security EventSecurity Event3.13 Topology Update EventTopology Update Event3.14 Topology File EventTopology File Event3.15 Synchronizing Alarms EventSynchronizing Alarms Event3.16 Synchronizing Active Alarms EventSynchronizing Active Alarms Event3.17 Alarm Supression AlarmAlarm Supression AlarmAlarms Guide 3. Management Alarms 3.18 EMS Keep Alive AlarmEMS Keep Alive Alarm3.19 Pre-provisioning AlarmPre-provisioning AlarmAlarms3.20 Disk Space AlarmDisk Space AlarmAlarms Guide 3. Management Alarms 3.21 Oracle Disk Space AlarmOracle Disk Space AlarmAlarms 3.22 License AlarmLicense AlarmAlarms Guide 3. Management Alarms 3.23 Synchronizing AlarmsSynchronizing Alarms3.24 Floating License ExtendedFloating License ExtendedAlarms3.25 CLM Device Report AlarmCLM Device Report Alarm3.26 CLM Register Successful EventCLM Registration Successful EventAlarms Guide 3. Management Alarms 3.27 CLM Register Failure AlarmCLM Register Failure Alarm3.28 CLM Failure to Send Usage Report AlarmCLM Failure to Send Usage Report AlarmAlarms 3.29 CLM Failure to Send Extended Usage ReportAlarmCLM Failure to Send Extended Usage Report Alarm3.30 CLM Service Shutdown AlarmCLM Service Shutdown AlarmAlarms Guide 4. Voice Quality Package Alarms 4 Voice Quality Package Alarms4.1 OVOC QoE - Failed Calls AlarmOVOC QoE - Failed Calls Alarm4.2 OVOC QoE – Poor Voice Quality AlarmOVOC QoE - Poor Voice Quality AlarmAlarms4.3 OVOC QoE - Average Call Duration AlarmOVOC QoE - Average Call Duration AlarmAlarms Guide 4. Voice Quality Package Alarms 4.4 OVOC QoE - License Key AlarmOVOC QoE - License Key AlarmAlarms 4.5 OVOC QoE - System Load AlarmOVOC QoE - System Load Alarm4.6 Call Details Storage Level ChangeOVOC QoE Call Details Storage Level ChangeAlarms Guide 4. Voice Quality Package Alarms 4.7 Call Quality Monitoring Connection Status AlarmOVOC QoE - Call Quality Monitoring Connection Status AlarmAlarms4.8OVOC QoE - Skype for Business SQL Server Connection Lost AlarmOVOC QoE - Skype for Business SQL Server Connection Lost Alarm4.9OVOC QoE - Active Directory Server Connection Lost AlarmOVOC QoE - Active Directory Server Connection Lost AlarmAlarms Guide 4. Voice Quality Package Alarms4.10 OVOC QoE - Media Bandwidth AlarmOVOC QoE - Media Bandwidth AlarmAlarms 4.11 OVOC QoE - Rule Max Concurrent Calls AlarmOVOC QoE - Rule Max Concurrent Calls AlarmAlarms Guide 5. Endpoint Alarms 5 Endpoint Alarms5.1 Registration Failure AlarmIP Phone Registration Failure Alarm5.2 Lync Survivable Mode Start AlarmIP Phone Survivable Mode Start AlarmAlarms5.3Lync Login Failure AlarmIP Phone Lync Login Failure Alarm5.4 Endpoint License AlarmEndpoint License AlarmAlarms Guide 5. Endpoint Alarms5.5 Endpoint Server Overloaded AlarmEndpoint Server Overloaded AlarmAlarms5.6 IP Phone Speaker Firmware Download FailureIP Phone Speaker Firmware Download Failure。

一．出厂默认主机控制面板：1.电源输入孔POWER2.警号输出端SIREN3.有线防区L1-L4（有线探测器信号一端接此端口，另一端接SP-4.喊话喇叭SP-同时也是接地线（G）5.喊话喇叭SP+（喇叭正极接SP+，负极接SP-）6.备电开关ON/OFF（内置电池开关，拨到ON开的位置可以充电）7.设置按键SET8.天线座ANT9.布防ARM灯10.GSM灯插入主机电源孔。

此时，主机上的6个防区灯和2个功能指示灯全部闪亮一下，同时蜂鸣器“哔”一长声；之后，主机开始检测GSM网络，网络正常的GSM指示灯3秒闪烁一次。

2.恢复出厂：首先关闭后备电池开关，同时断开电源适配器的电源，再按住[设置SET]按键不松开，此时接通电源适配器电源；3秒后，蜂鸣器“哔”一长声，所有LED灯亮一下后熄灭，最后松开按键。

主机设置全部被清除，恢复出厂值成功。

3.人工录音：在撤防状态下，连续轻按[设置SET]键三次，主机“哔”一长声，[布防ARM]灯闪烁（1秒一次），录音开始：距离主机正面30cm ，中等语音，标准普通话录制用户信息；防区灯根据时间依次熄灭，录音自动结束，，[ARM]灯熄灭。

4.进入设置：在撤防状态下，按住[设置SET]键不放，主机“哔”一长声松开，[布防ARM]灯闪烁，进入设置状态。

在设置状态时，只要不退出设置状态[布防ARM]指示灯闪烁，都可以反复进行不同的设置操作。

但在设置过程中，如果停止对主机进行操作10秒，主机将会自动退出设置，返回撤防状态。

5.退出设置；设置完毕，选取直到防区灯全部不亮，主机退出设置状态。

[布防ARM]灯熄灭，返回撤防状态。

6.遥控对码：在撤防状态下，进入设置，再按一次[设置SET]键，主机“哔”一短声，所有防区灯长亮，进入遥控器对码；取需要对码的遥控器按任意键，发射一个无线信号给主机；主机收到信号“哔”一声，所有防区灯熄灭。

遥控器对码成功。

注意：主机最多可对码9个遥控器，其它遥控器对码方法相同。

宏大cjbs2警报遥控按钮使用说明书
案例一：
使用说明：首先连接电路。

不需要备用电源直接接电瓶。

正确安装警报喇叭和主机。

在车内使用遥控器控制警报器声音信号。

喊话的话在遥控器左侧有手按的开关，按住即可喊话。

案例二：
使用说明：先拆下遥控器电池，按下遥控器上的“上锁”按钮一次，再装回遥控器电池，然后关上并锁上所有车门，在10秒内插入拔出点火钥匙6次以上，此动作将清除所有遥控电脑的所有原始号码（ID），同时超车灯会闪两次；
接着将钥匙转到“ACC”位置，压下遥控器上面的“上锁”按钮一次，同时遥控电脑会记忆此遥控的ID，然后打开驾驶员侧车门，以中断ID输入模式。

案例三：
使用说明：按一下开着的为解除防盗报警，按一下锁着的为进入防盗状态，按一下铃铛报警器响一下，指示车的位置，闪电有的能用是不用开电源锁就可以开车，有的没什么作用。

掌控宝系列控制终端产品说明书USR-WSa文件版本：V1.2目录掌控宝系列控制终端产品说明书 (1)一、快速入门 (3)1.1接线说明 (3)1.2直连控制 (5)1.3局域网控制 (7)1.4远程控制 (9)二、产品介绍 (11)2.1产品简介 (11)2.2产品功能特点 (11)2.3参数 (11)三、使用说明 (12)3.1使用电脑配置开关连入路由器 (12)3.2指示灯和按键功能介绍 (16)3.3定时使用说明 (16)3.4恢复出厂设置 (18)四、掌控宝软件功能介绍 (18)有人联系方式 (22)免责声明 (23)附录版本历史 (23)一、快速入门1.1接线说明产品从顶端往下看最左边的是火线接入端（L），依次往右是第1，2，3路开关火线接出端(L1、L2、L3)，最右边的为零线接入端（N）。

接线完成后，通电，测试是否可以控制灯，然后将开关拧到墙壁接线盒（86型接线盒），继续下一步(温馨提示：如果接线口只有一根零线和一根控制线（接线端子L1、L2、L3接控制线），需要你再拉一根火线用来给开关供电）。

安装说明1.2直连控制掌控宝软件安装。

IOS、安卓可以直接扫描下方二维码下载(由于微信不支持扫描下载功能请用其他软件扫描)。

IOS系统也可从App Store中搜索“掌控宝”。

Windows、MAC版本官方下载地址/index.php/Page/detail/item/download。

IOS系统下载链接安卓系统下载链接1.连入WiFi墙壁开关的无线网络打开设置，在无线局域网中找到USR-WSa，连接至该网络。

2.打开掌控宝软件点击软件图标，滑到启动界面，点击开始使用。

3.进入控制页面进入设备页面，找到USR-WSa ，点击USR-WSa 栏，进入资源控制页面。

4.基本控制操作此时就可以控制USR-WSa 进行各种操作了。

点击输出口后面的开关按钮，就可以打开、关闭各路输出。

也可以锁定输出，对输出进行定时，用户可以简单体验一下，详细控制说明请看第四章“掌控宝软件功能介绍”。

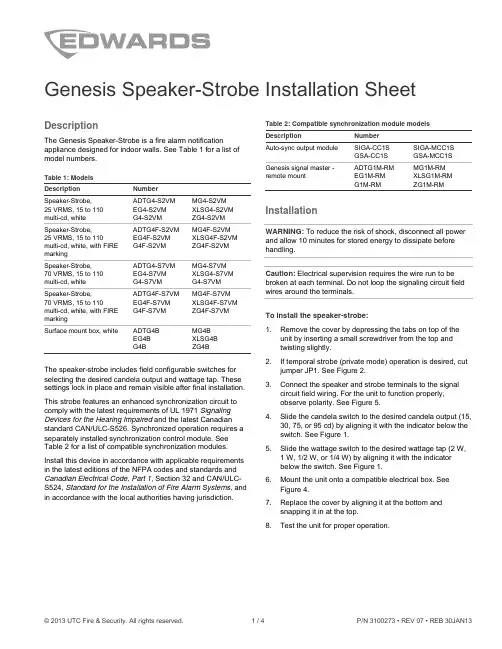

Genesis Speaker-Strobe Installation SheetDescriptionThe Genesis Speaker-Strobe is a fire alarm notificationappliance designed for indoor walls. See Table 1 for a list ofmodel numbers.Table 1: ModelsDescription NumberSpeaker-Strobe,25 VRMS, 15 to 110 multi-cd, white ADTG4-S2VM MG4-S2VM EG4-S2VM XLSG4-S2VM G4-S2VM ZG4-S2VMSpeaker-Strobe,25 VRMS, 15 to 110 multi-cd, white, with FIRE marking ADTG4F-S2VM MG4F-S2VM EG4F-S2VM XLSG4F-S2VM G4F-S2VM ZG4F-S2VMSpeaker-Strobe,70 VRMS, 15 to 110 multi-cd, white ADTG4-S7VM MG4-S7VM EG4-S7VM XLSG4-S7VM G4-S7VM G4-S7VMSpeaker-Strobe,70 VRMS, 15 to 110 multi-cd, white, with FIRE marking ADTG4F-S7VM MG4F-S7VM EG4F-S7VM XLSG4F-S7VM G4F-S7VM ZG4F-S7VMSurface mount box, white ADTG4B MG4BEG4B XLSG4BG4B ZG4BThe speaker-strobe includes field configurable switches for selecting the desired candela output and wattage tap. These settings lock in place and remain visible after final installation. This strobe features an enhanced synchronization circuit to comply with the latest requirements of UL 1971 Signaling Devices for the Hearing Impaired and the latest Canadian standard CAN/ULC-S526. Synchronized operation requires a separately installed synchronization control module. See Table 2 for a list of compatible synchronization modules. Install this device in accordance with applicable requirements in the latest editions of the NFPA codes and standards and Canadian Electrical Code, Part 1, Section 32 and CAN/ULC-S524, Standard for the Installation of Fire Alarm Systems, and in accordance with the local authorities having jurisdiction. Table 2: Compatible synchronization module modelsDescription NumberAuto-sync output module SIGA-CC1S SIGA-MCC1SGSA-CC1S GSA-MCC1S Genesis signal master -remote mountADTG1M-RM MG1M-RMEG1M-RM XLSG1M-RMG1M-RM ZG1M-RM InstallationWARNING:To reduce the risk of shock, disconnect all power and allow 10 minutes for stored energy to dissipate before handling.Caution:Electrical supervision requires the wire run to be broken at each terminal. Do not loop the signaling circuit field wires around the terminals.To install the speaker-strobe:1. Remove the cover by depressing the tabs on top of theunit by inserting a small screwdriver from the top andtwisting slightly.2. If temporal strobe (private mode) operation is desired, cutjumper JP1. See Figure 2.3. Connect the speaker and strobe terminals to the signalcircuit field wiring. For the unit to function properly,observe polarity. See Figure 5.4. Slide the candela switch to the desired candela output (15,30, 75, or 95 cd) by aligning it with the indicator below the switch. See Figure 1.5. Slide the wattage switch to the desired wattage tap (2 W,1 W, 1/2 W, or 1/4 W) by aligning it with the indicatorbelow the switch. See Figure 1.6. Mount the unit onto a compatible electrical box. SeeFigure 4.7. Replace the cover by aligning it at the bottom andsnapping it in at the top.8.Test the unit for proper operation.© 2013 UTC Fire & Security. All rights reserved. 1 / 4 P/N 3100273 • REV 07 • REB 30JAN13Figure 1: Field-configurable switches1. Candela switch2. Indicator3. Wattage switch4. BottomFigure 2: Strobe settings1. JP1: Strobe signal output: Cut to change from 1 flash per second(public mode) to temporal (private mode)Note:If the strobe is set to temporal (private mode), this device is no longer UL 1971 or ULC-S526 Listed or FM Approved but is UL 1638 Listed.Figure 3: UL 1971 minimum light output (% of rating vs. angle)Figure 4: Mounting diagram2 / 4 P/N 3100273 • REV 07 • REB 30JAN13P/N 3100273 • REV 07 • REB 30JAN13 3 / 4Figure 5: Wiring Diagram1. First speaker-strobe2. Last speaker strobe3. EOL resistor, voltage determined by control panel4Amplifier output voltage must match the voltage ratings of the speaker (25 or 70 VRMS)Note: Signal polarity is shown in the alarm condition. Table 3: Strobe operating current in RMS (A) 15 cd 30 cd 75 cd 110 cd VDC 0.096 0.130 0.239 0.294 VFWR0.1200.1690.3290.375VDC = Volts direct current, regulated and filtered VFWR = Volts full wave rectifiedOperating currents shown above were measured by UL at 16 VDC and 16 VFWR.Table 4: Sound level output (dBA) Wattage Output 1/4 W 80 1/2 W 83 1 W 86 2 W89UL 1480: Sound level output at 10 ft (3.05 m) measured in a reverberant room using 400 to 4,000 Hz band limited pink noise. ULC-S541: Meets or exceeds 85 dBA in an anechoic chamber at 10 ft (3.05 m).Directional characteristics: Within 6 dB of on-axis sound level when measured 90° off-axis (horizontal).MaintenanceThis unit is not serviceable or repairable. Should the unit fail to operate, contact the supplier for replacement.Perform a visual inspection and an operational test twice a year or as directed by the local authority having jurisdiction. Do no change the factory-applied finish.SpecificationsOperating voltage Speaker Strobe25 VRMS (model S2) or 70 VRMS (model S7)24 VDC, 24 VFWR Supervisory voltage 30 V maximum Strobe operating currentSee Table 3 Sound level output See Table 4 Speaker response 400 to 4,000 HzLight output Selectable at 15, 30, 75, and 110 cd Default settings 1 flash per second (fps)Wire size12 to 18 AWG (0.75 TO 2.50 mm²) Compatible electrical boxesNorth American 4 in. square electrical box, 2-1/8 in. deep (no extension ring)G4 Series surface mount box: See Table 1 Operating environment Temperature Relative humidity32 to 120°F (0 to 49°C) 0 to 93% noncondensing Intended Installation Indoor dryRegulatory informationManufacturerEdwards, A Division of UTC Fire & Security Americas Corporation, Inc.8985 Town Center Parkway, Bradenton, FL 34202, USAYear ofmanufacture The first two digits of the DATE MFG number (located on the product identification label) are the year of manufacture UL/ULC ratingRegulated 24 DC and 24 FWRThis device was tested to the regulated24 DC/FWR operating voltage limits of 16 V and 33 V. Do not apply 80% and 110% of these values for system operation.Environmental classUL: IndoorSynchronizationMeets UL 1971 requirements. Maximum allowed resistance between any two devices is 20 Ω. Refer to specifications for the synchronization control module, this strobe, and the control panel to determine allowed wire resistance. Agency listingsUL 1638, UL 1480, and UL 1971 CAN/ULC S526, ULC-S541 BS EN 60065:2002 [1][1] Nameplate marking is located on the inside surface of the device.Contact informationFor contact information, see .STROBE +STROBE –SPEAKER –SPEAKER +4 / 4 P/N 3100273 • REV 07 • REB 30JAN13。

门禁控制器使用说明书门禁控制器使用说明书1．功能特点（1）结合户户对讲刷卡系统刷卡开锁，主机可配接15台门禁控制器，适合多个出入口；（2）可配接出门开锁按钮；（3）采用串口协议联网方式；（4）支持ID或IC格式的感应卡；（5）采用地址码编码方式，最大号码为15；（6）支持em、mifare1 S50、mifare1 S70、mifare UltraLight、mifare Light刷卡格式。

2．技术参数产品型号：JB-2105D-D（ID）JB-2105D-C（IC）JB-2105D-I（IC与ID）IC工作频率：13.56MH ZID工作频率：125KH Z门禁容量：15台读写距离：2~5Cm（视卡而定）工作电压：DC12V±10%工作电流：≤150mA工作温度：-40℃～+70℃外观尺寸：75X116X193．安装说明（1）系统接线图（图1）图1（2）安装示意图（图2）安装说明：① 在门口主机附近墙上打两个小孔（间距为85mm ），并将塑料柱打进小孔里；② 将读头的上壳取下来，用两个自攻螺钉将读头锁在塑料柱里；③ 将上壳盖上即可。

（3）编码地址码为跳线方式，剪断有效，采用1、2、4、8码编码方式，有选择相加，最多可编15个号码，出厂默认为1号。

如图：4．使用说明（1）持有效感应卡刷卡开锁开启该控制器电锁，同时可对用户报警可撤防区进行撤防。

（2）按动出门按钮可开启该控制器的电锁。

1 2 4 8 例如： 2号控制器—剪断2跳线 15号控制器—剪断1、2、4、8跳线。

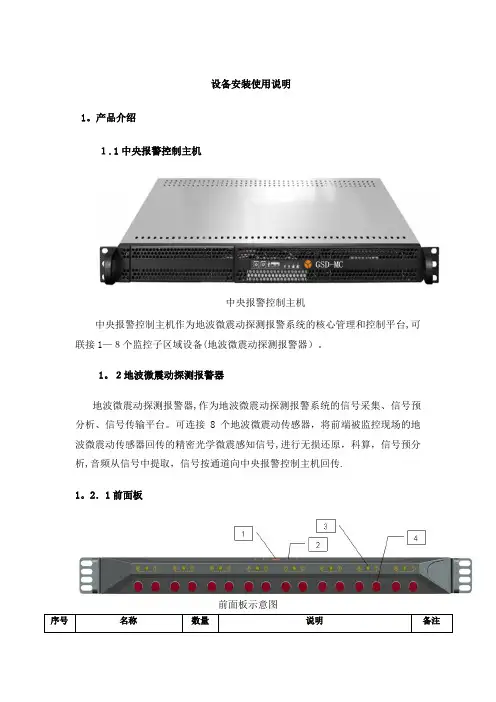

设备安装使用说明1。

产品介绍１.1中央报警控制主机中央报警控制主机中央报警控制主机作为地波微震动探测报警系统的核心管理和控制平台,可联接1—８个监控子区域设备(地波微震动探测报警器）。

1。

２地波微震动探测报警器地波微震动探测报警器,作为地波微震动探测报警系统的信号采集、信号预分析、信号传输平台。

可连接8个地波微震动传感器，将前端被监控现场的地波微震动传感器回传的精密光学微震感知信号,进行无损还原，科算，信号预分析,音频从信号中提取，信号按通道向中央报警控制主机回传.1。

2．1前面板前面板示意图序号名称数量说明备注１电源指示灯1个电源开启时点亮.2 网口工作指示灯4个对应后面板四个以太网接口,网络连接时闪烁。

３探点工作指示灯８个双色指示灯。

工作状态蓝色，报警状态。

4 ＦC光纤法兰盘8对每对可连接地波微震动传感器的两根FＣ连接器。

前面板接口说明表１.2．2后面板前面板示意图序号名称数量说明备注1 电源及电源开关1套ＡC ２20V2 设备序号选择器1组3 音频输出接口１个实时复核时音频输出4 开关量输出8组５以太网接口4个1０/10０M自适应网口前面板接口说明表（1）设备序号选择器在一个系统中对多台报警器进行寻址时需要使用设备序号，设备序号选择器用于定义报警器的设备序号,如下：设备序号H L１０0 0 ０2 0 ０0 13 0 0 1 04 0 ０ 1 １5 0 1 0 06 ０１0 17 ０ 1 １08 0 1 １ 1９ 1 0 0 010 1 0 0 １1１ 1 0 1 012 1 0 1 １１3 1 １０01４ 1 1 0 115 １ 1 1 ０１6 1 １ 1 1设备序号选择器对应表(２）开关量输出开关量引脚定义报警状态— NC - ＮO报警中连通断开不报警时断开连通开关量引脚连接表(３）以太网接口以太网接口用于将报警器与控制主机联网，详见组网方式。

地波微震动传感器（接口图解待补充)2．组网结构２．1通信网络通信网络采用标准RJ４5网口、5类网线、以太网交换机,通过报警控制主机和探测报警器的以太网接口，组成局域网.根据不同的报警器数量，有以下几种常见的组网方式:2。

CVC064-C用户使用手册神州太讯安防总线报警系统说明CVC064-C通讯主机系统是具有很强的使用性被广泛地应用在小区住家及周界报警系统大楼安保系统、以及工厂学校仓储等各类大型安保系统可实现计算机管理并方便地与其它系统集成。

CVC064-C主要功能及性能指标一. 主要功能●最多可接520个防区：自身带有8个有线,通过通讯接口可以外接最多64个报警模块或者可独立布撤防的8防区小主机,每个输入设备最多可接8个防区●整个主机可以分为8个子系统，每个子系统相当于一台主机。

●外接的接警设备（报警模块或小主机）从000设备开始，按照地址码的顺序，最大64个设备，地址码是63，64号设备是主板自身8个防区。

每个键盘可以拥有其中的1个或多个设备，各键盘分别对自己的所管辖的所有设备同时进行布防、撤防等操作；键盘可以对单个设备、防区独立进行布防、撤防操作●可最多接入8个键盘，独立操作，汉字界面。

其中1个主键盘、7个从键盘，通过主键盘或管理密码编程可以让任意键盘跟随所有报警并显示报警信息●挂在通讯总线上的设备都可以带有1-32个输出，其中报警模块最多带有1个输出，32路指示灯最多可带4块指示灯板128路输出。

每个防区可以联动最多3个输出，联动包括：防区报警联动、防区布撤防联动、防区异常联动。

可以达到电子地图、DVR 报警输入、就地报警等功能●有3个密码权限,包括管理、编程、操作●可实现与中心计算机连接●可通过电话线与报警中心通过Contact ID协议连接，并可电话通知用户●通过键盘密码、遥控器、中心计算机、电话进行撤/布防●通过管理密码或者对主键盘（0号键盘）的撤布防,同时对所有键盘进行撤布防●通过键盘对单个分区、防区进行布撤防●通过键盘对联动设备单个或全部进行操作●通过电脑进行编程和配置。

可远程配置好，文件发送，就地写入主机，让编程和服务更为简单、有效。

二．电性能指标●输入电源AC16.5V●主机板耗电静态300mA●报警状态850mA●输出电源DC13.8V●报警输出口DC14V 800mA●外观尺寸350 x 280 x 75mm●键盘端口总线总长度不得大于1200m●通讯端口总线总长度每个接口不得大于1200m，两个接口最多可达2400m第一章. 系统配置及连线说明一. 主板接线端口定义及系统基本配置CVC064-C 通讯主机是一种大型的报警系统，它本身留有8个有线防区输入接口。

一、简介JKW5系列智能无功率自动补偿控制器，适用于低压配电系统电容器补偿装置的自动调节（以下简称控制器），使功率因数达到用户预定状态，提高电力变压器的利用效率，减少线损，改善供电的电压质量，从而提高了经济效益和社会效益达到节能的目的。

二、功能特点1、以无功功率计算投切电容容量、补偿精度高。

2、功率因数测量精度高，显示范围宽。

3、初始相位预置（软件调节同名端或电流信号极性）。

4、具有功率因数和无功率两种控制模式。

5、人际界面友好操作方便。

6、各种控制参数全数字可调直观使用方便。

7、具有自动运行和手动运行“两种”工作方式。

8、具有过电压和欠电压保护功能。

9、具有掉电保护功能数据不丢失。

10、电流信号输入阻抗低≤0.01三、使用条件1、海拔高度不高于2500米。

2、环境温度-25℃~+50℃。

3、空气湿度在40℃时不超过50%，20℃时不超过90%。

4、周围环境无腐蚀性气体，无导电尘埃，无易燃易爆的介质存在。

5、安装地点无剧烈震动。

四、技术数据额定工作电压AC220V或380V50Hz额定工作电流AC0-5A50Hz输出触电容量AC220V7A50Hz显示功率因数滞后0.001-超前0.001测量无功功率0-9999Kvar欠压保护值300V控制方式动寻优/循环投切灵敏度60mA防护等级外壳IP40五、数码管显示和指示灯指示说明1、当系统正常时数码管显示的是功率数值，仅在无功功率指示灯亮起时，数码管显示的是无功功率值（无功功率模式）或AULO（功率因数模式）,2、当系统出现过欠压时，参数预置指示灯会频闪，表示控制器工作在切除状态，数码管的显示值是系统的电压值3、当系统出现欠流时，数码管显示C――O。

表示电流小于60mA4、cos显示值说明：☆显示0.90S表示当前功率因数为滞后0.90S，显示—0.90S表示当前功率因数为超前0.90S。

六、工作模式的特点任何时刻控制器只能工作在一种工作模式下功率因数控制模式的特点：本控制器在出厂前已将工作模式调整在功率因数控制模式下，所有的参数已按最合理的方式预置，用户只要接线正确就能正常工作，无需任何操作。

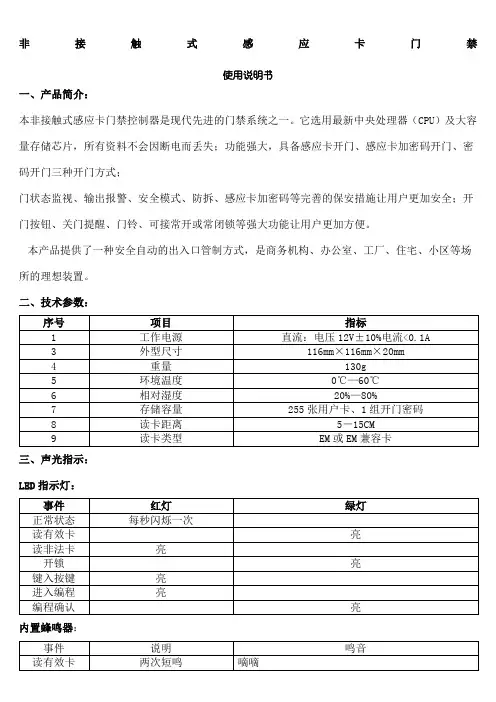

非接触式感应卡门禁使用说明书一、产品简介：本非接触式感应卡门禁控制器是现代先进的门禁系统之一。

它选用最新中央处理器（CPU）及大容量存储芯片，所有资料不会因断电而丢失；功能强大，具备感应卡开门、感应卡加密码开门、密码开门三种开门方式；门状态监视、输出报警、安全模式、防拆、感应卡加密码等完善的保安措施让用户更加安全；开门按钮、关门提醒、门铃、可接常开或常闭锁等强大功能让用户更加方便。

本产品提供了一种安全自动的出入口管制方式，是商务机构、办公室、工厂、住宅、小区等场所的理想装置。

二、技术参数：三、声光指示：LED指示灯：内置蜂鸣器：四、设置及使用方法：1、初始密码：编程密码为9999。

2、进入编程状态：3、功能设置：（1）修改编程密码：注：密码为4-6位任意数字。

（2）增加用户卡：注：卡的代码为001-999不可重复的三位数字，必需输入代码，否则该卡无效。

（3）删除用户卡（有三种方法）：A删除全部用户卡；B删除被读的卡；C删除遗失的卡；（4）设置开门模式：注：出厂设置为读卡或者密码开门；（5）设置开门时间：注：XX为00-99，单位为秒，出厂设置为6秒。

（6）设置公共开门密码：注：密码为4-6位任意数字。

5、使用方法：（1）正常工作状态读一张有效卡即可开门；（2）如果需读卡加密码的，则在读完卡后10秒钟内输入正确的密码即可开门；（3）如果忘记编程密码了，可使用主板上的跳线开关“RESET”来恢复出厂设置。

先关闭电源将跳线开关拨到“ON”位置，再接通电源，蜂鸣器响三声后将跳线开关拨回“OFF”位置即可恢复出厂设置。

附：安装接线图。

一、简介JKW5系列智能无功率自动补偿控制器，适用于低压配电系统电容器补偿装置的自动调节（以下简称控制器），使功率因数达到用户预定状态，提高电力变压器的利用效率，减少线损，改善供电的电压质量，从而提高了经济效益和社会效益达到节能的目的。

二、功能特点1、以无功功率计算投切电容容量、补偿精度高。

2、功率因数测量精度高，显示范围宽。

3、初始相位预置（软件调节同名端或电流信号极性）。

4、具有功率因数和无功率两种控制模式。

5、人际界面友好操作方便。

6、各种控制参数全数字可调直观使用方便。

7、具有自动运行和手动运行“两种”工作方式。

8、具有过电压和欠电压保护功能。

9、具有掉电保护功能数据不丢失。

10、电流信号输入阻抗低≤0.01三、使用条件1、海拔高度不高于2500米。

2、环境温度-25℃~+50℃。

3、空气湿度在40℃时不超过50%，20℃时不超过90%。

4、周围环境无腐蚀性气体，无导电尘埃，无易燃易爆的介质存在。

5、安装地点无剧烈震动。

四、技术数据额定工作电压AC 220V或380V 50Hz额定工作电流AC 0-5A 50Hz输出触电容量AC 220V 7A 50Hz显示功率因数滞后0.001-超前0.001测量无功功率0-9999Kvar欠压保护值300V控制方式动寻优/循环投切灵敏度60mA防护等级外壳IP40五、数码管显示和指示灯指示说明1、当系统正常时数码管显示的是功率数值，仅在无功功率指示灯亮起时，数码管显示的是无功功率值（无功功率模式）或AULO（功率因数模式）,2、当系统出现过欠压时，参数预置指示灯会频闪，表示控制器工作在切除状态，数码管的显示值是系统的电压值3、当系统出现欠流时，数码管显示C――O。

表示电流小于60mA4、cos 显示值说明：☆显示0.90S表示当前功率因数为滞后0.90S，显示—0.90S表示当前功率因数为超前0.90S。

六、工作模式的特点任何时刻控制器只能工作在一种工作模式下功率因数控制模式的特点：本控制器在出厂前已将工作模式调整在功率因数控制模式下，所有的参数已按最合理的方式预置，用户只要接线正确就能正常工作，无需任何操作。

城市照明智能监控终端使用说明书青岛美奂电子科技有限公司1概述城市照明智能监控终端是路灯智能照明控制系统中的关键设备。

其下行信道是低压电力线载波及RS-485串行通信通道，能够通过电力线载波通讯功能与本公司的单灯控制器进行通信，控制单灯开关、调节单灯亮度、查询单灯状态等。

并能采集外部485电能表数据，内部集成交流采样功能、6路支路开关控制和电流采集功能，还可通过485信道采集和控制支路综合模块，以备支路过多时扩展；同时能通过上行信道与主站或手持设备进行数据交换，其上行信道采用公用通信网，支持客户端、服务器两种通信模式，并且采用模块化设计，可通过更换通信模块直接改变通信方式。

符合IEC国际电工委员会相关标准。

2 城市照明智能监控终端原理结构图 接口保护ABCN电源管理PLC 载波信道路由器ARM 32位路由存储器数据存储器SRAM(8Mbit)Digital Signal Controllers(16位)SDRAM（128Mbit ）城市照明智能监控终端结构图Energy Metering IC 键盘显示上行信道RS485（485电能表）RS485（支路综合模块）RS232GPRS/RJ45STM32F103ZE 工业级处理器数据管理器FRAM CPU M3-Cortex TM 6路遥控输出、8路遥信输入交流采样功能和18路交流电流采集功能3 功能介绍3.1 自动和手动控制功能可按预先设定的程序自动进行控制操作，或解析远程监控中心的命令或本地手动操作控制：支路控制：控制任意支路交流接触器的开关；单灯控制：控制任意一组单灯或者任意一只单灯的开关；单灯调光：调节任意一组单灯或者任意一只单灯的亮度；3.2数据采集可采集本地母线交流电信息（三相电压、电流、有无功功率、功率因数、有无功电能量等）、支路数据信息（支路开关状态、支路电流等）、单灯运行状态（开、关、亮度或故障等）。

出现告警可主动上报。

3.3远程通信功能远程通信实现远方数据召唤传送、定时传送、报警和远程控制命令功能，与监控中心间的通信有多种（GPRS、CDMA、ETHERNET 等）可选，通信模式有永久在线、时段在线和被动激活三种，用户可根据需求自由选择，节省通信费用。

掌控宝系列控制终端产品说明书USR-WM1s、USR-WM1h文件版本：V1.3.2目录掌控宝系列控制终端产品说明书 (1)一、快速入门 (3)1.1产品介绍 (3)1.2准备条件 (3)1.3直连控制 (5)1.4局域网控制 (7)1.5远程控制 (9)二、产品介绍 (11)2.1产品简介 (11)2.2产品功能特点 (11)2.3数据参数 (11)2.4指示灯和按键功能介绍 (12)2.5Usr-Link功能说明 (13)2.6定时功能说明 (14)2.7恢复出厂设置 (15)三、使用说明 (16)3.1接线示意图 (16)3.2上电检测 (17)3.3网络配置 (17)3.31Usr-Link配置 (17)3.32网页配置 (23)四、掌控宝软件功能介绍 (29)有人联系方式 (33)免责声明 (33)附录版本历史 (33)一、快速入门1.1产品介绍USR-WM1是本公司推出的无线控制智能控制装置，是掌控宝系列控制终端产品的WIFI分支。

本产品可无线控制产品设备的的通断，方便用户远程、定时控制设备。

如果在产品使用中需要技术支持，可以在“客户支持中心”提交问题，工程师会及时给您解答。

/index.php?c=frontTicket&m=sign1.2准备条件R-WM1所需电源规格，电源接口位置参考产品外壳标注。

工作电压WM1s：DC6~24V或5VWM1h：AC110V/220V60Hz/50Hz或DC12V注意：用户使用WM1h的外接按键时，请勿碰触按键的外接引线，避免触电危险！2.安装掌控宝软件IOS、安卓可以直接扫描下方二维码(由于微信不支持扫描下载功能请用UC等软件扫描下载)。

IOS系统也可从App Store中搜索“掌控宝”。

如果需要Windows等版本直接进官方网站选择“资料下载”。

/Product/102.htmlIOS系统下载链接安卓系统下载链接3.外围电路连接电路图。

J B-LG-YS4800系列火灾报警控制器(联动型)安装使用说明书营口赛福德电子技术有限公司目录第一章概述 (2)1.1主要功能及特点 (3)1.2 技术指标 (4)第二章控制器结构及配置 (4)2.1 控制器面板说明 (4)2.2 多线制联动控制盘面板说明 (6)2.3 内部接线说明 (6)2.4 外部接线说明 (7)第三章控制器安装与调试 (10)3.1 开箱检查 (10)3.2 安装条件及方式 (10)3.3 开机检查 (10)3.4 外部设备检查 (10)3.5 接线和设置 (11)3.6 调试 (11)第四章一般用户使用说明 (12)4.1 火警信息及处理 (12)4.2 故障信息及处理 (13)4.3 联动信息及处理 (13)4.4 信息的查询 (13)4.5 报警声响说明 (14)4.6 基本功能 (14)4.7 控制功能 (16)4.8 复位功能 (18)第五章调试用户使用说明 (19)5.1 调试功能 (19)5.2 测试功能 (26)第六章故障处理和维护 (27)6.1 一般性故障处理 (27)6.2 打印机维护 (27)6.3 液晶维护 (28)第七章注意事项 (28)附录1 名词解释 (28)附录2 设备类型表 (29)附录3 汉字–区位码对照简表 (30)附录3 汉字–区位码对照简表（续1） (31)附录3 汉字–区位码对照简表（续2） (32)附录4 汉字拼音–区位码对照表（一级字库） (33)附录5 调试表格 (34)第一章概述本控制器是我公司充分调研消防市场需要，吸收国内外消防系统的先进理念，依照国标GB4717-2005﹑GB 16806-2006的要求和精神，设计的新一代报警联动一体化控制器。

采用模块化设计思想，具有功能强、容量大、配置灵活的特点。

采用大屏幕液晶和微型打印机，可显示和打印系统所有报警、故障及操作的汉字信息。

具有灵活、简洁的现场编程功能，适应不同工程的要求。

238CPLUS报警主机技术手册（安装使用238CPLUS报警主机前，请务必认真阅读本手册和设备随机的《238CPLUS安装手册》，如本手册与《238CPLUS安装手册》有不符的，以《238CPLUS安装手册》为准。

）1、【基本信息】1.1器材名称：八防区报警主机1.2器材型号：CK238CPLUS1.3器材种类：安防报警主机类1.4器材品牌：Honeywell1.5建议使用年限：3—4年2、【功能信息】2.1器材功能238C Plus是Honeywell推出的一款高性价比小型主机。

支持八个防区；内置电平触发输出，可驱动外部继电器，方便报警联动或其他联动输出；内置电话线检测功能，方便的钥匙开关布撤防；支持15组用户密码。

2.2器材应用一般应用于监察范围不大、防区总数量不超过8个防区的场所。

具体场所范围大小还与使用的电源线、信号线的线径粗细有关。

2.3器材优势此款小型报警主机除了有报警主机应有的基本功能外，最大优势就是有相关的网络模块、无线GPRS模块匹配使用，方便信息上传。

2.4器材不足相比BOSCH系列主机，此款主机不能进行分区布控。

3、【参数信息】3.1工作电压：主板16.5V AC供电，后备电池12VDC 7Ah。

3.2功率范围：25~40VA3.4环境温度：报警主机周围温度范围-25℃~50℃。

3.5工作湿度：相对湿度≦90%。

3.6防水性能：防水性能差，只适合室内安装。

4、【使用信息】4.1器材功能检验内容4.1.1在正常工作环境下，给主机上电，是否能正常开启。

4.1.2对主机进行复位操作，确定主机是否已经复位。

4.1.3短路所有防区，确定所有防区是否都显示故障。

4.1.4确定电话口是否能进行拨号。

4.2器材安装条件4.2.1主材准备报警主机箱（内含变压器、220V交流电接线端子及保险丝管） 1只 238CP主板 1块防拆开关 1只锁（钥匙） 1套 2.2k欧姆线尾电阻 8个 12V7AN蓄电池 1块4.2.2安装工具16A的小型电源配电箱（漏电保护器、两眼三眼插座）1套导线不小于2.5平方毫米的电源拖线盘（规格10 /20/30米）1套电锤（配6mm钻头）1把各种常用规格螺丝刀若干斜口钳1把剥线钳1把锤子1把电烙铁1把带绝缘梯子1把记号笔1支标签机1台4.2.3检测工具电子万用表1台4.2.4防护工具安全帽2只安全绳1副绝缘鞋1双防护眼镜2副4.2.5安装辅料6分塑料膨胀管4个十字型木螺丝（3.0cm）4个绝缘胶带若干焊锡丝若干助焊剂若干色带若干4.2.6安装人员安装人员两名（其中一名必须要《电工进网作业许可证》或《电工上岗证》），报警主机接220V电源时必须由持证人员操作。

.一、概述FKWB82-GY4C系列型江苏电力负荷管理终端（以下简称终端），是江苏苏源光一科技有限公司根据电力负荷控制系统的要求，应用当前先进的电子技术，开发的负荷管理设备，具有功能强，集成度高，可靠性好，结构简洁，安装使用方便等特点，可应用于厂矿、商场、宾馆、学校、医院等各种用电场所，对电力用户进行数据采集计算、控制及管理。

终端用户界面采用240×128大屏点阵液晶屏，菜单显示直观，操作选择简单，内置国标字库，支持中文信息的发布；配置了4路双位控制接口，8路遥信输入接口，8路脉冲输入接口，2路RS485接口，2路4-20mA电流环接口（选配）， 4路12V辅助电源输出等，以满足不同用户的需要，实现了电力负荷管理终端要求的所有功能。

终端产品标准执行DL/T533-93《无线电负荷控制双向终端技术条件》、Q/GDW 129-2005《电力负荷管理系统通用技术条件》、DL/T535-96《电力负荷控制与管理系统数据传输规约》，同时符合《江苏省负控终端技术条件》、《江苏电力负荷控制系统数据传输规约》及国电公司《电力负荷管理系统数据传输规约—2004》的要求。

主要特点：采用模块式设计，方便、美观；超大容量内存，“记忆力”更强，大大提高数据存储密度；全面的功能配置，全面实现需方管理；便携式、小型化，安装维护更为便捷；环境温度：－25℃～+55℃；湿度：相对湿度10%～100%（包括凝露），绝对湿度小于29g/m3；大气压：BB2级，66～108Kpa。

三、主要功能和主要参数指标3．1 电源电压：220VAC，允许偏差为-20%～+20%；频率为50Hz，允许偏差为±6% （如用户提出要求，可选择100VAC供电）。

3．2 消耗功率守候状态：不大于20VA(100V供电时消耗率应不大于15VA)；发射状态：不大于80 VA。

3．3 数据和时钟保持硬时钟、参数保存和历史数据的保存，可以在断电的情况下保持1年以上。

大型网络报警控制主机GA0B1704 V10/1南京英安特科技实业有限公司南京市秦淮区永丰大道8号软件信息大厦A栋5层电话：************传真：************邮箱:***************网址: 全国免费客服电话：4001019880版权信息本产品的所有部分，包括硬件和软件等，其所有权及最终解释权都归南京英安特科技实业有限公司（以下简称英安特）所有。

其产权受国家法律保护，未经本公司授权，其他公司、单位、代理商及个人不得非法使用和拷贝，否则将受到国家法律的严厉制裁。

本手册涉及的产品名称仅做识别之用，这些名称可能属于其他公司的商标或版权。

用户须知本安装编程手册适用于购买GLOBAL NTS大型总线网络报警控制主机（以下简称GLOBAL NTS）后首次安装及曾使用过其它类型的防盗控制/通讯主机的安装工程人员。

请通过专业技术人员安装此系统！必须严格参照此手册中描述的方法进行正确的编程、操作使用与日常维护，不正确的安装和接线不仅会造成系统不能正常工作，甚至可能导致本设备内部电路损坏。

请不要擅自撕毁或涂改本机内施加的保修标志，未经授权也不要自行对本产品进行任何改动或修理，否则会失去保修的权利。

本手册可能包含技术上不准确的地方或印刷错误。

我们将会随时改进或更新本手册中所描述的产品或程序，本手册的内容也将做定期的版本更新，恕不另行通知，更新的内容将会在本手册的新版本中加入。

免责声明鉴于本产品运行可能需要的环境（电话网、GSM无线网络、TCP/IP网络等）由第三运营商提供，因此本公司对这些环境系统的可用性、覆盖范围、服务或服务范围以及因这些环境不能胜任本系统工作带来的不良后果不承担任何责任。

虽然本系统是一个设计周密、功能先进、稳定可靠的报警系统，但它也不能在任何条件下绝对地保障人们在盗窃、火灾及其它紧急情况下不受损害。

下述种种原因出现报警失误或者失效，都不在本公司所需承担责任之列：●闯入者可能会从一个非保护区进入，或者他有能力将一个探测器旁路或将一个报警装置破坏。
