永磁同步电动机维修的真实案例1. 案例一：电机无法启动在某工厂的生产线上，一台永磁同步电动机突然无法启动。
经过检查，发现电机的电源线路出现松动，导致电机无法接收到电能。
工作人员重新连接电源线路，电机恢复正常运行。
2. 案例二：电机噪音大某小型企业的永磁同步电动机在运行过程中发出异常的噪音，影响了生产环境。
维修人员检查后发现，电机轴承磨损严重，需要更换。
经过更换轴承，电机噪音问题得到解决。
3. 案例三：电机温度过高一家制造业企业的永磁同步电动机在运行一段时间后，温度明显升高。
经过检查，发现电机内部的散热风扇故障，无法正常散热。
维修人员更换了故障的散热风扇，电机的温度恢复正常。
4. 案例四：电机震动严重在某家物流公司的永磁同步电动机中，电机在运行过程中出现了明显的震动现象，导致工作不稳定。
经过检查，发现电机转子不平衡，需要进行动平衡处理。
维修人员对电机进行了动平衡处理，解决了电机震动的问题。
5. 案例五：电机速度不稳定一台永磁同步电动机在运行时，速度不稳定，影响了机器的工作效率。
经过检查，发现电机控制系统中的速度传感器出现故障，无法准确感知电机的运行速度。
维修人员更换了故障的速度传感器，电机的速度恢复稳定。
6. 案例六：电机启动困难某企业的永磁同步电动机在启动时出现了困难，需要多次尝试才能正常启动。
经过检查，发现电机的起动电容器老化失效，需要更换。
维修人员更换了起动电容器，电机的启动困难问题得到解决。
7. 案例七：电机频繁断电一台永磁同步电动机在运行过程中频繁断电，导致工作不稳定。
经过检查，发现电机的电源线路存在接触不良的问题，需要重新连接。
维修人员重新连接电源线路，电机的断电问题得到解决。
8. 案例八：电机转速异常在某工业设备中，一台永磁同步电动机的转速异常，无法达到预期的工作效果。
经过检查，发现电机控制器中的转速反馈信号传感器损坏，无法准确感知电机的转速。
维修人员更换了损坏的传感器，电机的转速恢复正常。

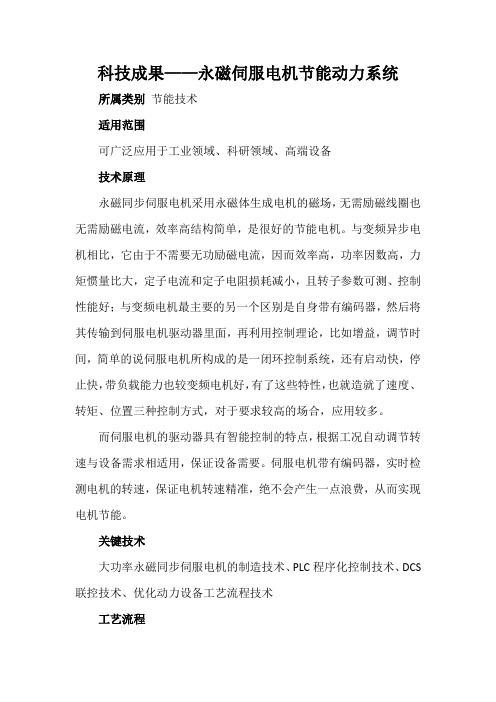

科技成果——永磁伺服电机节能动力系统所属类别节能技术适用范围可广泛应用于工业领域、科研领域、高端设备技术原理永磁同步伺服电机采用永磁体生成电机的磁场，无需励磁线圈也无需励磁电流，效率高结构简单，是很好的节能电机。
与变频异步电机相比，它由于不需要无功励磁电流，因而效率高，功率因数高，力矩惯量比大，定子电流和定子电阻损耗减小，且转子参数可测、控制性能好；与变频电机最主要的另一个区别是自身带有编码器，然后将其传输到伺服电机驱动器里面，再利用控制理论，比如增益，调节时间，简单的说伺服电机所构成的是一闭环控制系统，还有启动快，停止快，带负载能力也较变频电机好，有了这些特性，也就造就了速度、转矩、位置三种控制方式，对于要求较高的场合，应用较多。
而伺服电机的驱动器具有智能控制的特点，根据工况自动调节转速与设备需求相适用，保证设备需要。
伺服电机带有编码器，实时检测电机的转速，保证电机转速精准，绝不会产生一点浪费，从而实现电机节能。
关键技术大功率永磁同步伺服电机的制造技术、PLC程序化控制技术、DCS 联控技术、优化动力设备工艺流程技术工艺流程定子工艺流程图转子工艺流程图电机总装工艺流程图项目开展前对设备进行全方位检测评估；项目开展中提供节能方案，配套伺服电机整套系统；系统完成后在同样工况下再次进行电量勘测。
节能工作流程图（以伺服电机应用于空压机的节能工作为例）主要技术指标伺服电机相对传统电机的节能优势明显，根据通过合同能源管理节能改造系统实际数据统计，伺服电机的节能率达到15%-35%。
应用情况已成功为全国500多家企业进行节能改造服务，最早节能改造工程从2014年开始，稳定运行多年。
典型案例项目名称：番禺珠江钢管（珠海）伺服液压系统节能改造原设备采用工频电机驱动，与永磁伺服电机节能动力系统相比效率低、控制精度差，有较好的节能改造空间。
项目投资建设规模达205万，更换原有工频电机2324.5kW为永磁伺服电机节能动力系统，打造成广东地区乃至全国最大的智能伺服液压节能系统。

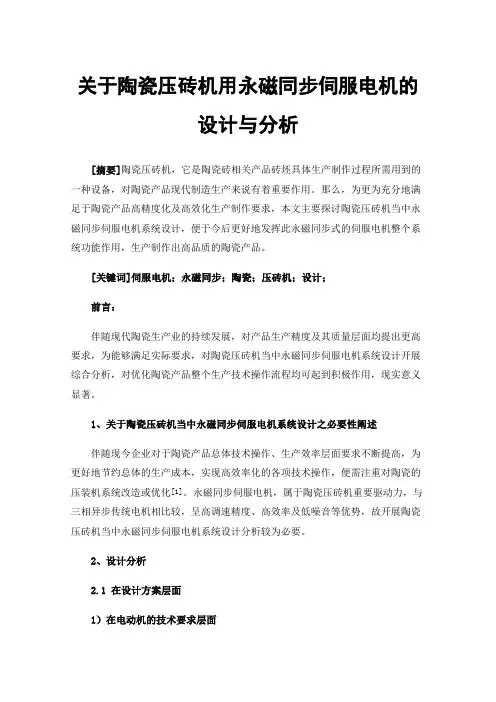

关于陶瓷压砖机用永磁同步伺服电机的设计与分析[摘要]陶瓷压砖机，它是陶瓷砖相关产品砖坯具体生产制作过程所需用到的一种设备，对陶瓷产品现代制造生产来说有着重要作用。
那么，为更为充分地满足于陶瓷产品高精度化及高效化生产制作要求，本文主要探讨陶瓷压砖机当中永磁同步伺服电机系统设计，便于今后更好地发挥此永磁同步式的伺服电机整个系统功能作用，生产制作出高品质的陶瓷产品。
[关键词]伺服电机；永磁同步；陶瓷；压砖机；设计；前言：伴随现代陶瓷生产业的持续发展，对产品生产精度及其质量层面均提出更高要求，为能够满足实际要求，对陶瓷压砖机当中永磁同步伺服电机系统设计开展综合分析，对优化陶瓷产品整个生产技术操作流程均可起到积极作用，现实意义显著。
1、关于陶瓷压砖机当中永磁同步伺服电机系统设计之必要性阐述伴随现今企业对于陶瓷产品总体技术操作、生产效率层面要求不断提高，为更好地节约总体的生产成本，实现高效率化的各项技术操作，便需注重对陶瓷的压装机系统改造或优化[1]。
永磁同步伺服电机，属于陶瓷压砖机重要驱动力，与三相异步传统电机相比较，呈高调速精度、高效率及低噪音等优势，故开展陶瓷压砖机当中永磁同步伺服电机系统设计分析较为必要。
2、设计分析2.1 在设计方案层面1）在电动机的技术要求层面此次所设计陶瓷压砖机当中永磁同步伺服电机系统，其电动机各项性能参数设定，即额定转速设1500r/min，额定功率设120kW，额定转矩设750N·m，电机效率设＞95%，超速倍数设1.2倍，过载倍数设2倍。
2）在尺寸参数层面电机定子的内径D il、电枢铁心长度l eff，均为电机重要尺寸，两者大小和关系需借助D2il l eff=该列式予以确定，列式当中，α代表着电机计算的极弧系数；代表着电机气隙磁密平均基波幅值实际大小；A代表着电负荷；代表着电动机的计算功率；n代表着额定转速，实际大小需结合实际要求选取1500r/min。
结合陶瓷压砖机基本机械特性情况，此电机要求可允许最大扭矩能够达到额定扭矩2倍，而永磁式同步电机的最大扭矩需结合电磁负荷及尺寸予以确定下来，其关系列式即T max=，针对永磁电机当中定子内径和铁心长度比区间为0.5~1.5[2]。
电机节能改造技术背景随着能源稀缺和环境问题的加剧，节能减排已经成为了全球性的热点话题。
电机作为传动系统中的核心组件，在各类工业设备和家用电器中广泛应用，其能效对于整个系统的节能效果起到至关重要的作用。
而电机耗能的主要来源是三相异步电动机，因此，我们需要采取相应的技术手段来降低电机的能耗，实现节能效果。
改造方法1.更换电机：更换能够提高能效的电机是最直接且有效的方法。
现今市场上出现了许多高效率的电机，例如永磁同步电机、感应电机、刷less直流电机、步进电机等，这些电机能够在同等负载下使能耗降低至10-40%之间，因此更换电机是最佳实践之一。
2.改进驱动方式：电机驱动主要分为变频器和直接启动两种方式，其中变频器驱动能够有效降低电机启动时的能耗，同时使得电机在运行时的输出功率能够按需调节。
对于一些需要经常变速的设备，更换变频器驱动能够实现最佳节能效果。
3.使用智能控制系统：通过使用智能控制系统能够及时进行能耗检测和预防维护，使得电机始终处于最佳运行状态，再通过对操作时段、操作时间和电机负载的控制，也能够有效地实现能耗的降低。
案例分析“十二五”期间钢铁企业电机节能改造计划在“十二五”期间，我国钢铁企业开展了电机节能改造计划，通过更换电机、改善驱动方式和使用智能控制系统等多种手段，实现了电动机能耗的有效降低。
在案例中，新型电机覆盖范围达到了75%，电动机系统运行效率提高了7%，最终实现了年节能300万吨标准煤的目标效果。
电机节能改造在医用中央空调系统中的应用医院的中央空调系统是耗能最大的设备之一，该系统的能耗在医院日常运营中占据了很大的比重。
通过使用电机节能改造技术，针对该系统中的电机等设备进行改造和升级，实现了能耗的大幅降低。
通过对实验站的监测和对节能改造后系统的能效进行检验，分析表明其具有较高的经济性和技术可行性。
电机节能改造技术是解决能源问题和实现可持续发展的重要手段之一，改造电机的能耗不仅可以实现节能效果，而且能够同时提高电动机的效能。
永磁同步电机的降本增效方法
一、优化电机设计：
1. 选用合适的材料：选择高性能的永磁材料，如钕铁硼（NdFeB）磁体，具有高磁能积和良好的热稳定性，能够提高电机的磁能转换效率。
2. 提高电机的绕组设计：采用适当的绕组形式和电机结构，减小绕组电阻和漏阻抗，降低电机的电阻损耗和铜损耗。
3. 优化电机的磁路设计：通过改变磁路结构、增加磁路截面积等方式，减小磁路的磁阻，提高电机的磁能利用率。
二、改进控制策略：
1. 采用高效的磁场定向控制（FOC）策略：FOC是一种基于电流控制的控制策略，能够实现电机磁场的精确控制，提高电机的效率和响应速度。
2. 应用先进的最大转矩控制（MTC）算法：MTC算法能够实现在不同负载条件下，使电机输出最大转矩，提高电机的输出功率和转矩密度。
3. 采用预测控制策略：预测控制策略能够根据电机的工作状态和负载特性，预测电机的转速和转矩需求，从而优化控制策略，提高电机的效率和动态响应性。
三、应用新技术：
1. 采用无感应传感器技术：无感应传感器技术能够实现对电机位置和转速的无接触测量，减少传感器的使用和维护成本，提高系统的可靠性和降低成本。
2. 应用智能控制技术：通过引入人工智能、模糊控制、神经网络等技术，对电机的工作状态进行智能化分析和控制，优化电机的运行效率和能耗。
通过优化电机设计、改进控制策略和应用新技术等方法，可以有效降低永磁同步电机的成本，并提高其效率和性能。
这些方法在实际应用中具有一定的可行性和可操作性，能够为永磁同步电机的降本增效提供有效的解决方案。

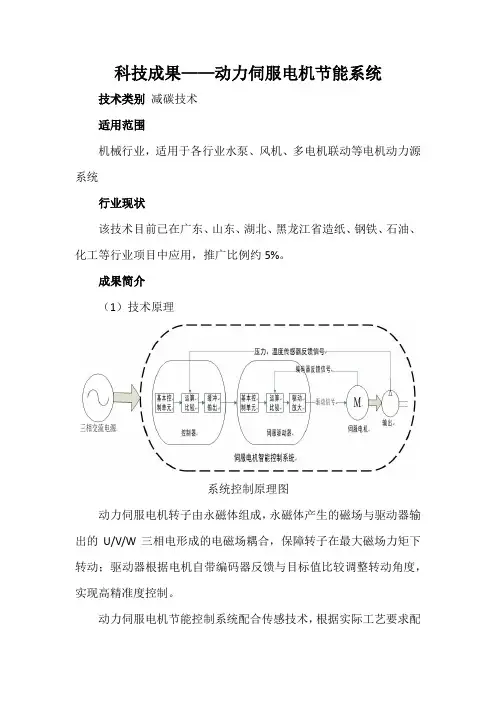

科技成果——动力伺服电机节能系统技术类别减碳技术适用范围机械行业，适用于各行业水泵、风机、多电机联动等电机动力源系统行业现状该技术目前已在广东、山东、湖北、黑龙江省造纸、钢铁、石油、化工等行业项目中应用，推广比例约5%。
成果简介（1）技术原理系统控制原理图动力伺服电机转子由永磁体组成，永磁体产生的磁场与驱动器输出的U/V/W三相电形成的电磁场耦合，保障转子在最大磁场力矩下转动；驱动器根据电机自带编码器反馈与目标值比较调整转动角度，实现高精准度控制。
动力伺服电机节能控制系统配合传感技术，根据实际工艺要求配置上位机控制系统，驱动器根据上位机发送指令自动调节转速，使系统能耗降低。
（2）关键技术1、降压软起启动技术动力伺服电机节能系统的驱动器，将输入的三相电源整流成直流电，再通过IGBT逆变成电机实际需要的电压和频率，电机启动时，IGBT 根据电机实际需求转变输入频率和电压，避免电机启动对电网造成冲击。
2、闭环控制技术动力伺服电机配置编码器，在电机运行过程中，驱动器采集编码器的电流值和角度位置，通过空间矢量控制技术对电机转速和位置进行精准控制。
技术工艺流程3、电磁方案设计和控制解耦技术动力伺服电机转子由永磁材料组成，设计保证了永磁体产生的磁力线和驱动器输出电流的磁力线达到正交角度，使电机持续保持在最佳力矩状态，同时也避免了永磁体失磁。
4、DCS数字化控制技术通过压力、流量、温度、速度、位置等工艺参数对动力伺服电机进行控制。
（3）工艺流程电机外观主要技术指标额定功率：5.5kW-500kW；调速范围：0-120%；振动：≤2.8mm/s；稳速精度：±0.01%（FVC）；±0.1%（SVC）；转矩控制：静态精度±1%；动态精度±5%。
技术水平该技术获得国家发明专利2项，实用新型专利4项。
典型案例典型案例：江门明星纸业节能改造项目建设规模：原有电机置换成动力伺服电机，同时配置伺服控制系统。

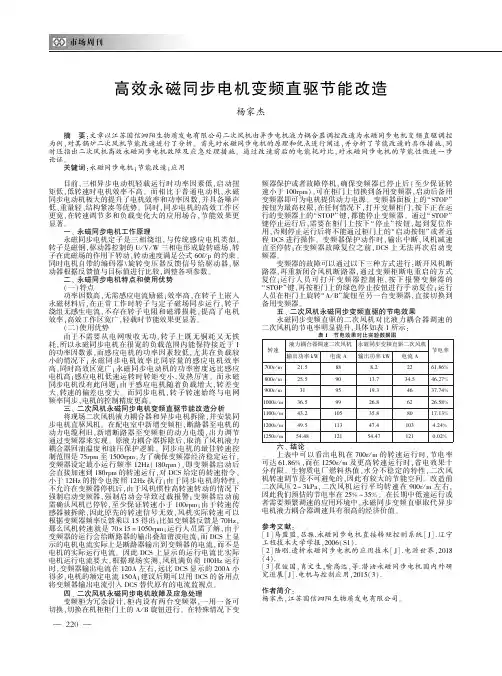

高效永磁同步电机变频直驱节能改造杨家杰摘㊀要:文章以江苏国信泗阳生物质发电有限公司二次风机由异步电机液力耦合器调控改造为永磁同步电机变频直驱调控为例ꎬ对其锅炉二次风机节能改造进行了分析ꎮ首先对永磁同步电机的原理和优点进行阐述ꎬ并分析了节能改造的具体措施ꎬ同时还指出二次风机高效永磁同步电机故障及应急处理措施ꎮ通过改造前后的电能耗对比ꎬ对永磁同步电机的节能性做进一步论证ꎮ关键词:永磁同步电机ꎻ节能改造ꎻ应用㊀㊀目前ꎬ三相异步电动机轻载运行时功率因素低ꎬ启动扭矩低ꎬ低转速时电机效率不高ꎮ而相比于普通电动机ꎬ永磁同步电动机极大的提升了电机效率和功率因数ꎬ并具备噪声低㊁重量轻㊁结构紧凑等优势ꎮ同时ꎬ同步电机的高效工作区更宽ꎬ在转速调节多和负载变化大的应用场合ꎬ节能效果更显著ꎮ一㊁永磁同步电机工作原理永磁同步电机定子是三相绕组ꎬ与传统感应电机类似ꎬ转子是磁钢ꎬ驱动器控制的Ｕ/Ｖ/Ｗ三相电形成旋转磁场ꎬ转子在此磁场的作用下转动ꎬ转动速度满足公式６０ｆ/ｐ的约束ꎮ同时电机自带的编码器＼旋转变压器反馈信号给驱动器ꎬ驱动器根据反馈值与目标值进行比较ꎬ调整各项参数ꎮ二㊁永磁同步电机特点和使用优势(一)特点功率因数高ꎬ无需感应电流励磁ꎻ效率高ꎬ在转子上嵌入永磁材料后ꎬ在正常工作时转子与定子磁场同步运行ꎬ转子绕组无感生电流ꎬ不存在转子电阻和磁滞损耗ꎬ提高了电机效率ꎻ高效工作区宽广ꎬ轻载时节能效果更显著ꎮ(二)使用优势由于不需要从电网吸收无功ꎬ转子上既无铜耗又无铁耗ꎬ所以永磁同步电机在很宽的负载范围内能保持接近于１的功率因数素ꎬ而感应电机的功率因素较低ꎬ尤其在负载较小的情况下ꎻ永磁同步电机效率比同容量的感应电机效率高ꎬ同时高效区宽广ꎻ永磁同步电动机的功率密度远比感应电机高ꎻ感应电机低速运转时转矩变小ꎬ发热厉害ꎮ而永磁同步电机没有此问题ꎻ由于感应电机随着负载增大ꎬ转差变大ꎬ转速的偏差也变大ꎮ而同步电机ꎬ转子转速始终与电网频率同步ꎬ电机的控制精度更高ꎮ三㊁二次风机永磁同步电机变频直驱节能改造分析将现场二次风机液力耦合器和异步电机拆除ꎬ并安装同步电机直驱风机ꎮ在配电室中新增变频柜ꎬ断路器至电机的动力电缆利旧ꎬ新增断路器至变频柜的动力电缆ꎬ出力调节通过变频器来实现ꎮ原液力耦合器拆除后ꎬ取消了风机液力耦合器回油温度和油压保护逻辑ꎮ同步电机的最佳转速控制范围是７５ｒｐｍ至１５００ｒｐｍꎬ为了确保变频器经济稳定运行ꎬ变频器设定最小运行频率１２Ｈｚ(１８０ｒｐｍ)ꎬ即变频器启动后会直接加速到１８０ｒｐｍ的转速运行ꎬ对ＤＣＳ给定的转速指令ꎬ小于１２Ｈｚ的指令也按照１２Ｈｚ执行ꎻ由于同步电机的特性ꎬ不允许在变频器停机后ꎬ由于风机惯性高转速转动的情况下强制启动变频器ꎬ强制启动会导致过载报警ꎻ变频器启动前需确认风机已停转ꎬ至少保证转速小于１００ｒｐｍꎻ由于转速传感器被拆除ꎬ因此原先的转速信号无效ꎬ风机实际转速可以根据变频器频率反馈乘以１５得出ꎻ比如变频器反馈是７０Ｈｚꎬ那么风机转速就是７０ˑ１５＝１０５０ｒｐｍꎻ运行人员需了解ꎬ由于变频器的运行会给断路器的输出叠加谐波电流ꎬ而ＤＣＳ上显示的电机电流实际上是断路器输出到变频器的电流ꎬ而不是电机的实际运行电流ꎮ因此ＤＣＳ上显示的运行电流比实际电机运行电流要大ꎬ根据现场实测ꎬ风机满负荷１００Ｈｚ运行时ꎬ变频器输出电流在１２０Ａ左右ꎬ远比ＤＣＳ显示的２００Ａ小得多ꎬ电机的额定电流１５０Ａꎻ建议后期可以用ＤＣＳ的备用点将变频器输出电流引入ＤＣＳ替代原有的电流监视点ꎮ四㊁二次风机永磁同步电机故障及应急处理变频柜为冗余设计ꎬ柜内设有两台变频器ꎬ一用一备可切换ꎬ切换在机柜柜门上的Ａ/Ｂ旋钮进行ꎮ在特殊情况下变频器保护或者故障停机ꎬ确保变频器已停止后(至少保证转速小于１００ｒｐｍ)ꎬ可在柜门上切换到备用变频器ꎬ启动后备用变频器即可为电机提供动力电源ꎮ变频器面板上的 ＳＴＯＰ 按钮为最高权限ꎬ在任何情况下ꎬ打开变频柜门ꎬ按下正在运行的变频器上的 ＳＴＯＰ 键ꎬ都能停止变频器ꎮ通过 ＳＴＯＰ 键停止运行后ꎬ需要在柜门上按下 停止 按钮ꎬ起到复位作用ꎬ否则停止运行后将不能通过柜门上的 启动按钮 或者远程ＤＣＳ进行操作ꎮ变频器保护动作时ꎬ输出中断ꎬ风机减速直至停转ꎻ在变频器故障复位之前ꎬＤＣＳ上无法再次启动变频器ꎮ变频器的故障可以通过以下三种方式进行:断开风机断路器ꎬ再重新闭合风机断路器ꎬ通过变频柜断电重启的方式复位ꎻ运行人员可打开变频器控制柜ꎬ按下报警变频器的 ＳＴＯＰ 键ꎬ再按柜门上的绿色停止按钮进行手动复位ꎻ运行人员在柜门上旋转 Ａ/Ｂ 旋钮至另一台变频器ꎬ直接切换到备用变频器ꎮ五㊁二次风机永磁同步变频直驱的节电效果永磁同步变频直驱的二次风机对比液力耦合器调速的二次风机的节电率明显提升ꎬ具体如表１所示:表１ 节电效果对比实验数据图转速液力耦合器调速二次风机永磁同步变频直驱二次风机输出功率ｋＷ电流Ａ输出功率ｋＷ电流Ａ节电率７００ｒ/ｍ２１.５８８８.２２２６１.８６％８００ｒ/ｍ２５.５９０１３.７３４.５４６.２７％９００ｒ/ｍ３１９５１９.３４６３７.７４％１０００ｒ/ｍ３６.５９９２６.８６２２６.５８％１１００ｒ/ｍ４３.２１０５３５.８８０１７.１３％１２００ｒ/ｍ４９.５１１３４７.４１０３４.２４％１２５０ｒ/ｍ５４.４８１２１５４.４７１２１０.０２％六㊁结论上表中可以看出电机在７００ｒ/ｍ的转速运行时ꎬ节电率可达６１.８６％ꎬ而在１２５０ｒ/ｍ及更高转速运行时ꎬ省电效果十分有限ꎮ生物质电厂燃料热值㊁水分不稳定的特性ꎬ二次风机转速调节是不可避免的ꎬ因此有较大的节能空间ꎮ改造前二次风压２~３ｋＰａꎬ二次风机运行平均转速在９００ｒ/ｍ左右ꎬ因此我们预估的节电率在２５％~３５％ꎮ在长期中低速运行或者需要频繁调速的应用环境中ꎬ永磁同步变频直驱取代异步电机液力耦合器调速具有很高的经济价值ꎮ参考文献:[１]马盟盟ꎬ吕振.永磁同步电机直接转矩控制系统[Ｊ].辽宁工程技术大学学报ꎬ２００６(Ｓ１).[２]陆刚.透析永磁同步电机的应用技术[Ｊ].电源世界ꎬ２０１８(４).[３]崔俊国ꎬ肖文生ꎬ喻高远ꎬ等.潜油永磁同步电机国内外研究进展[Ｊ].电机与控制应用ꎬ２０１５(３).作者简介:杨家杰ꎬ江苏国信泗阳生物质发电有限公司ꎮ０２２。

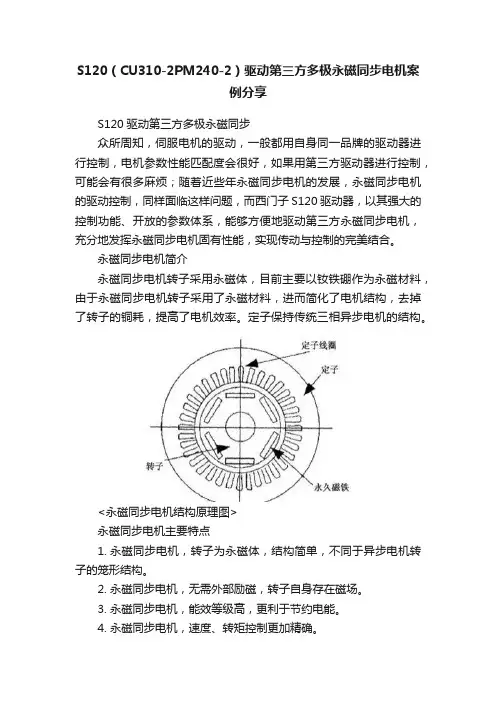

S120（CU310-2PM240-2）驱动第三方多极永磁同步电机案例分享S120驱动第三方多极永磁同步众所周知，伺服电机的驱动，一般都用自身同一品牌的驱动器进行控制，电机参数性能匹配度会很好，如果用第三方驱动器进行控制，可能会有很多麻烦；随着近些年永磁同步电机的发展，永磁同步电机的驱动控制，同样面临这样问题，而西门子S120驱动器，以其强大的控制功能、开放的参数体系，能够方便地驱动第三方永磁同步电机，充分地发挥永磁同步电机固有性能，实现传动与控制的完美结合。
永磁同步电机简介永磁同步电机转子采用永磁体，目前主要以钕铁硼作为永磁材料，由于永磁同步电机转子采用了永磁材料，进而简化了电机结构，去掉了转子的铜耗，提高了电机效率。
定子保持传统三相异步电机的结构。
<永磁同步电机结构原理图>永磁同步电机主要特点1.永磁同步电机，转子为永磁体，结构简单，不同于异步电机转子的笼形结构。
2.永磁同步电机，无需外部励磁，转子自身存在磁场。
3.永磁同步电机，能效等级高，更利于节约电能。
4.永磁同步电机，速度、转矩控制更加精确。
5.永磁同步电机，多极结构，可以实现低速大扭矩输出，直接驱动机械负载，省了减速箱。
S120驱动第三方永磁同步曳引机应用案例杭州智泊科技有限公司，主要从事立体车库电控部分的系统集成；在江西南昌的一个智能立体停车库项目中，采用西门子的S120驱动器以及第三方多极永磁同步曳引机；此次用户将同步曳引机用于立体车库，是客户首次创新应用方案，项目顺利完工并验收，得益于西门子S120开放的软件功能，精准的自学习优化功能，实现驱动第三方永磁同步电机，最终实现车盘升降平稳，停层精度高，使得车辆能够安全、舒适进出车库，用户体验非常好。
<现场同步曳引机及电控柜照片>驱动系统配置及方案优势同步驱动系统由CU310-2控制单元和PM240-2功率单元构成，这种配置是一个性价比非常高的方案。
•PM240-2功率单元基于SINAMICS 平台研发，与S120系统完全兼容；•PM240-2内置制动单元，只需要外配制动电阻，即可实现车盘下移时的能量消耗；•CU310-2是S120单轴传动的控制单元，软件资源丰富，参数开放，方便与第三方电机匹配；•CU310-2控制单元，集成各种优化算法，比如电流环、速度环等等，更适合高效发挥电机的性能。
第1篇一、引言伺服电机作为一种高精度、高性能的电动机，广泛应用于工业自动化、机器人、数控机床等领域。
力矩控制是伺服电机应用中的关键技术之一，通过对伺服电机力矩的精确控制，可以实现各种复杂运动控制。
本文以某数控机床为例，介绍伺服电机力矩控制的应用案例。
二、案例背景某数控机床厂是一家专业生产数控机床的企业，其产品广泛应用于机械加工、汽车制造、航空航天等领域。
在产品研发过程中，客户对数控机床的加工精度、速度和稳定性提出了更高的要求。
为了满足客户需求，该厂决定采用伺服电机力矩控制技术来提升数控机床的性能。
三、伺服电机力矩控制方案1. 系统组成该数控机床伺服电机力矩控制系统主要由以下部分组成：（1）伺服电机：选用高性能伺服电机，具有高精度、高响应速度和宽调速范围等特点。
（2）伺服驱动器：选用高性能伺服驱动器，实现对伺服电机的精确控制。
（3）运动控制器：采用高性能运动控制器，实现对伺服电机的力矩控制。
（4）传感器：选用高精度力矩传感器，实时监测伺服电机力矩。
（5）上位机：采用工业控制计算机作为上位机，实现对整个系统的监控和调试。
2. 力矩控制策略（1）闭环控制：采用闭环控制策略，通过力矩传感器实时监测伺服电机力矩，并与设定值进行比较，根据误差值调整伺服电机输出力矩。
（2）PID控制：采用PID控制算法对伺服电机力矩进行调节，实现对力矩的精确控制。
（3）自适应控制：根据机床加工过程和负载变化，实时调整PID参数，提高系统鲁棒性。
四、应用效果1. 提高加工精度：通过伺服电机力矩控制，实现了对加工过程中切削力的精确控制，有效降低了加工误差，提高了加工精度。
2. 提高加工速度：伺服电机力矩控制使机床在加工过程中始终保持稳定的切削力，提高了加工速度。
3. 提高稳定性：伺服电机力矩控制使机床在加工过程中具有更好的稳定性，降低了机床振动和噪音。
4. 降低能耗：通过精确控制伺服电机力矩，实现了机床的节能降耗。
五、总结伺服电机力矩控制技术在数控机床中的应用，提高了机床的加工精度、速度和稳定性，降低了能耗，具有显著的经济效益和社会效益。
