OI 10-40-20A 发热量-量热体系的有效热容量(水当量)的标定

煤中全水分的测定方法GB/T 211-2007代替GB/T 211-19961 范围本标准规定了测定煤中全水分的试剂、仪器设备、操作步骤、结果计算及精密度。

在氮气流中干燥的方式（方法A1和方法B1）适用于所有煤种；在空气流中干燥的方式（方法A2和方法B2）适用于烟煤和无烟煤；微波干燥法（方法C）适用于烟煤和褐煤。

以方法A1作为仲裁方法。

2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

GB 474 煤样的制备方法GB/T 19494.2 煤碳机械化采样第2部分：煤样的制备（GB/T 19494.2-2004,ISO 13909-4:2001,NEQ）GB/T 212 煤的工业分析方法（GB/T 212-2001,eqv ISO 11722:1999,eqv ISO 1171:1997,eqv ISO 562:1998）3 方法提要3.1 方法A（两步法）3.1.1 方法A1:在氮气流中干燥一定量的粒度<13mm的煤样，在温度不高于40℃的环境下干燥到质量恒定，再将煤样破碎到粒度<3mm，于（105～110）℃下，在氮气流中干燥到质量恒定。

根据煤样两步干燥后的质量损失计算出全水分。

3.1.2 方法A2:在空气流中干燥一定量的粒度<13mm的煤样，在温度不高于40℃的环境下干燥到质量恒定，再将煤样破碎到粒度<3mm，于（105～110）℃下，在空气流中干燥到质量恒定。

根据煤样两步干燥后的质量损失计算出全水分。

3.2 方法B（一步法）3.2.1 方法B1:在氮气流中干燥称取一定量的粒度<6mm的煤样，于（105～110）℃下，在氮气流中干燥到质量恒定。

根据煤样干燥后的质量损失计算出全水分。

四、计算题1．已知水的温度为(热力学温度)297K，计算此温度相当于多少摄氏度?P1382．摄氏温度310℃相当于多少热力学温度?P1383．如图D-1中所示，其中R1＝10Ω，R2＝20Ω，R3＝30Ω，求a、b端间的电阻。

P1384．凝汽器真空表的读数为97.09kPa，大气压力计读数为101.7kPa，求工质的绝对压力?P1385．锅炉汽包压力表读数为9.604MPa，大气压表的读数为101.7kPa，求汽包内工质的绝对压力?P1386．除氧器绝对压力为0.6MPa，压力表指示值为0. 508MPa，求当地大气压。

P1397．如图D-2所示，电源的电动势E＝6V，内阻r＝1.8Ω，外电阻R3＝R4＝R6＝6Ω，R5＝12Ω，当开关S与1接通时，电流表A示值为零；当S与2接通时电流表A示值为0.1A，求R1、R2的值。

P1398．如图D-3所示为－3DG6三极管的输出特性曲线，试根据图中所示计算其共发射极直流放大系数和共发射极交流电流放大系数。

P1409．有一根导线，每小时通过其横截面的电量为900C，问通过导线的电流多大?P14110．求图D-4电路中V o和V i1、V i2的关系式。

P14111．如图D-5所示，已知电源电动势E1＝6V，E2＝1V，电源内阻不计，电阻R1＝1Ω，R2＝2Ω，R3＝3Ω，试用支路电流法求各支路的电流。

P14212．如图D-6所示电路中，已知电源电动势E1＝18V，E3＝5V，内阻r1＝1Ω，r2＝1Ω，外电阻R1＝4Ω，R2＝2Ω，R3＝6Ω，R4＝10Ω，伏特表的读数为28V，求电源电动势E2。

P14213．如图D-7所示单电源供电的基本放大电路，各元件参数如图D-7所示，试估算该放大器的静态工作点。

P143 14．将二进制数(101001)2转换为十进制数。

P14315．将二进制数(11001.1001)2转换为十进制数。

P14416．求图D-8表示的传递函数。

热工仪表检修职业技能鉴定题库（技师）第033套一、选择题【1】工业铜热电阻的感温元件与保护套管之间以及多支感温元件之间的绝缘电阻应不小于（ C ）MΩ。

A．100B．50C．20D．10【2】电气工具和用具应有专人保管，每（ B ）须由电气试验单位进行定期检查。

A．三个月B．六个月C．一年D．-个月【3】感温元件安装前，应根据设计要求，核对型号、（ B ）。

应安装在便于维护、检修和不受剧烈振动的地方。

A．钢号和丝扣尺寸B．规范和插入深度C．钢号和插入深度D．分度号【4】当测振系统中引入阻尼时，响应和激励之间的相位发生变化，阻尼越大，谐振点附近的相位随频率的变化（ B ）。

A．越快B．越慢C．为常数D．不能确定【5】在温度测量中，二等标准铂铑_铂热电偶经上级计量部门检定的结果，在1000℃时的修正值为-0.012mV,1000℃的指示值为9.571mV，那么该处的实际值为（ A ）mV。

A．9.559B．9C．9.583D．9.571【6】火力发电厂测量汽、水流量的仪表大多采用（ D ）流量计。

A．转子B．涡轮C．电磁D．差压式【7】热工仪表管路的敷设要尽量合理，否则将増加仪表设备的（ A ）影响测量和控制的准确性。

A．延迟时间B．干扰信号C．损坏D．测量误差【8】用电子电位差计测热电偶温度，如果热端温度升高20C,室温冷端下降20℃则仪表的指示（ A ）。

A．升高20℃B．下降20℃C．升高40℃D．不变【9】我国电力工业贯彻"安全第的方针，基本上米用（ A ）制度。

A．计划预防检修B．计划保修D．以上3种并用【10】电子计算机用屏蔽控制电缆的额定电压为（ A ）。

A．300/500VB．220/500VC．220/380VD．110/500V【11】标准铂电阻温度计的电阻与温度的关系表达式用W[t]与t的关系代替Rt与t的关系式，其优点是（ C ）。

A．可消除某些随机误差B．可提高计算精度C．可减少某些系统误差D．可消除粗大误差【12】测量回路用电缆的线芯截面，宜按回路的最大允许电压降及机械强度选择，且应不小于（ B ）mm?。

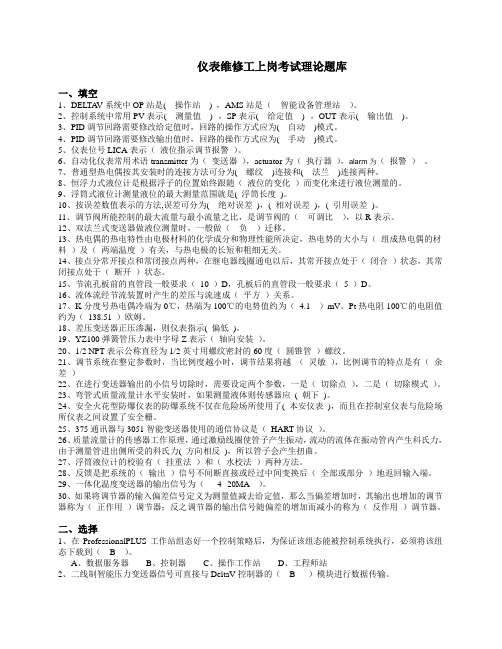

仪表维修工上岗考试理论题库一、填空1、DELTA V系统中OP站是( 操作站) ，AMS站是（智能设备管理站）。

2、控制系统中常用PV表示( 测量值)，SP表示( 给定值)，OUT表示( 输出值)。

3、PID调节回路需要修改给定值时，回路的操作方式应为( 自动)模式。

4、PID调节回路需要修改输出值时，回路的操作方式应为( 手动)模式。

5、仪表位号LICA表示（液位指示调节报警）。

6、自动化仪表常用术语transmitter为（变送器），actuator为（执行器），alarm为（报警）。

7、普通型热电偶按其安装时的连接方法可分为( 螺纹)连接和( 法兰)连接两种。

8、恒浮力式液位计是根据浮子的位置始终跟随（液位的变化）而变化来进行液位测量的。

9、浮筒式液位计测量液位的最大测量范围就是( 浮筒长度)。

10、按误差数值表示的方法,误差可分为( 绝对误差)，( 相对误差)，( 引用误差)。

11、调节阀所能控制的最大流量与最小流量之比，是调节阀的（可调比），以R表示。

12、双法兰式变送器做液位测量时，一般做（负）迁移。

13、热电偶的热电特性由电极材料的化学成分和物理性能所决定，热电势的大小与（组成热电偶的材料）及（两端温度）有关，与热电极的长短和粗细无关。

14、接点分常开接点和常闭接点两种，在继电器线圈通电以后，其常开接点处于（闭合）状态，其常闭接点处于（断开）状态。

15、节流孔板前的直管段一般要求（10 ）D，孔板后的直管段一般要求（5 ）D。

16、流体流经节流装置时产生的差压与流速成（平方）关系。

17、K分度号热电偶冷端为0℃，热端为100℃的电势值约为（4.1 ）mV。

Pt热电阻100℃的电阻值约为（138.51 ）欧姆。

18、差压变送器正压渗漏，则仪表指示( 偏低)。

19、YZ100弹簧管压力表中字母Z表示（轴向安装）。

20、1/2 NPT表示公称直径为1/2英寸用螺纹密封的60度（圆锥管）螺纹。

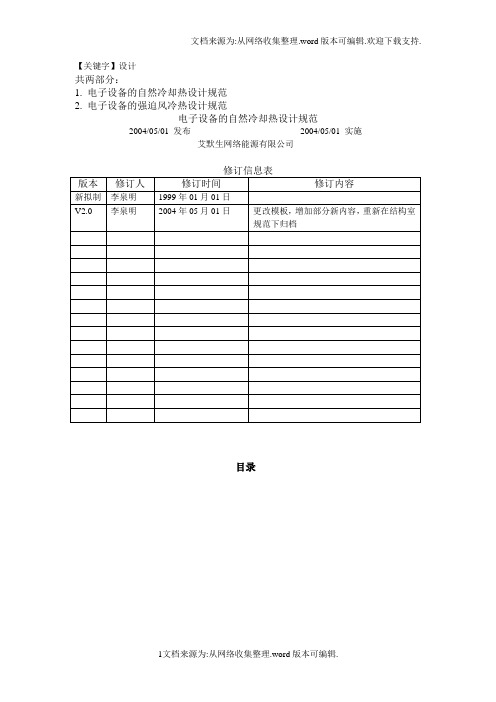

【关键字】设计共两部分：1. 电子设备的自然冷却热设计规范2. 电子设备的强迫风冷热设计规范电子设备的自然冷却热设计规范2004/05/01 发布2004/05/01 实施艾默生网络能源有限公司目录6.2热测试的种类及所用的仪器、设备..........................................错误!未定义书签。

............................................................................................................错误!未定义书签。

7 附录................................................................................................错误!未定义书签。

7.1 元器件的功耗计算方法.............................................................错误!未定义书签。

7.2 散热器的设计计算方法.............................................................错误!未定义书签。

7.3自然冷却产品热设计检查模板..................................................错误!未定义书签。

前言本规范由艾默生网络能源有限公司研发部发布实施，适用于本公司的产品设计开发及相关活动。

本规范替代以前公司的同名规范，老版本的同名规范一律废除。

本规范更换了新的模板，并根据公司产品开发需求的变化及已积累的设计经验增加了新的内容。

本规范由我司所有的产品开发部门遵照执行。

本规范于2004/05/01 批准发布；本规范拟制部门：结构设计中心；本规范拟制人：李泉明；审核人：张士杰；本规范标准化审查人：数据管理中心；本规范批准人：研发管理办；1目的建立一个电子设备在自然冷却条件下的热设计规范，以保证设备内部的各个元器件如开关管、整流管、IPM模块、整流桥模块、变压器、滤波电感等的工作温度在规定的范围内，从而保证电子设备在设定的环境条件下稳定、安全、可靠的运行。

热工测试技术试题（1）第一部分选择题一、单项选择题（本大题共10小题，每小题1分，共10分）在每小题列出的四个选项中只有一个选项是符合题目要求的，请将正确选项前的字母填在题后的括号内。

1.仪表的灵敏度越高则【】A.测量精确度越高B.测量精确度越低C.测量精确度不能确定D.仪表的线性度越好2.下列标准化热电偶线性度最好的是【】A.镍铬—铜镍（E型）热电偶性B.镍铬—镍硅（K型）热电偶C.铂铑30—铂铑6（B型）热电偶D.铜—铜镍（I型）热电偶3.双积分式A/D转换器A/D转换过程中【】A.积分电阻R与积分电容C的乘积越小，A/D转换速度越快B.积分电阻R与积分电容C的乘积越大，A/D转换速度越快C.积分电阻R与积分电容C乘积的大小同A/D转换速度无关D.时钟脉冲频率越高，A/D转换速度越快4.热电阻测温常采用“三线制”接法，其目的在于【】A.使回路电阻为定值B.获得线性刻度C.消除连接导线电阻造成的附加误差D.使工作电流为定值5.非接触测温方法的物理学基础是【】A.法接弟电磁感应定律B.维恩位移定律C.普朗克定律D.基尔霍夫定律6.取压管路中必须装有一次针形阀门的目的是【】A.仪表投用、停止、更换时使用B.运行中取压管路有故障时用以切断压力C.隔离弹性元件免受介质高温加热D.便于加装密封填片7.标准节流装置的C值和a值，通过下列哪种方式确定【】A.理论计算B.实验C.节流件开孔直径D.流体密度8.电接点水位计测量汽包水位是基于下列物理现象【】A.饱和水密度与饱和蒸汽密度相差很大B.饱和水温度与饱和蒸汽温度相差很大C.饱和水的折射率与饱和蒸汽的折射率相差很大D.饱和水的电导率与饱和蒸汽电导率相差很大9.对于平衡容器式差压水位计，当汽包压力不变，汽包水位升高时，其输出差压【】A.升高B.降低C.不变D.不能确定10.高频涡流传感器测量振动和轴向位移时要求其检测线圈必须【】A.绕制在非金属骨架上B.绕制在磁性材料上C.采用无感绕法D.是平面线圈二、多项选择题（本大题共10小题，每小题2分，共20分）在每小题列出的五个选项中有二至五个选项是符合题目要求的，请将正确选项前的字母填在题后的括号内。

化⼯仪表级⾃动化课后答案P161. 化⼯⾃动化是化⼯、炼油、⾷品、轻⼯等化⼯类型⽣产过程⾃动化的简称。

在化⼯设备上，配备上⼀些⾃动化装置，代替操作⼈员的部分直接劳动，使⽣产在不同程度上⾃动地进⾏，这种⽤⾃动化装置来管理化⼯⽣产过程的办法，称为化⼯⾃动化。

实现化⼯⽣产过程⾃动化的意义：（1）加快⽣产速度，降低⽣产成本，提⾼产品产量和质量。

（2）减轻劳动强度，改善劳动条件。

（3）能够保证⽣产安全，防⽌事故发⽣或扩⼤，达到延长设备使⽤寿命，提⾼设备利⽤能⼒的⽬的。

（4）能改变劳动⽅式，提⾼⼯⼈⽂化技术⽔平，为逐步地消灭体⼒劳动和脑⼒劳动之间的差别创造条件。

2、化⼯⾃动化主要包括哪些内容？⼀般要包括⾃动检测、⾃动保护、⾃动操纵和⾃动控制等⽅⾯的内容。

4、⾃动控制系统主要由哪些环节组成？⾃动控制系统主要由测量元件与变送器、⾃动控制器、执⾏器和被控对象等四个环节组成。

6、图为某列管式蒸汽加热器控制流程图。

试分别说明图中PI-307、TRC-303、FRC-305所代表的意义。

PI-307表⽰就地安装的压⼒指⽰仪表，⼯段号为3，仪表序号为07；TRC-303表⽰集中仪表盘安装的，具有指⽰记录功能的温度控制仪表；⼯段号为3，仪表序号为03；FRC-305表⽰集中仪表盘安装的，具有指⽰记录功能的流量控制仪表；⼯段号为3，仪表序号为05。

7.⽅块图是⽤来表⽰控制系统中各环节之间作⽤关系的⼀种图形，由于各个环节在图中都⽤⼀个⽅块表⽰，故称之为⽅块图。

8.测量元件与变送器：⽤来感受被控变量的变化并将它转换成⼀种特定的信号（如⽓压信号、电压、电流信号等）；控制器：将测量元件与变送器送来的测量信号与⼯艺上需要保持的给定值信号进⾏⽐较得出偏差，根据偏差的⼤⼩及变化趋势，按预先设计好的控制规律进⾏运算后，将运算结果⽤特定的信号送住执⾏器。

执⾏器：能⾃动地根据控制器送来的信号值相应地改变流⼊（或流出）被控对象的物料量或能量，从⽽克服扰动影响，实现控制要求。

热控专业考试试题库一、填空题：1、DCS系统应定期进行数据备份工作，备份周期为3 个月／次。

2、二十五项反措中规定：检修机组启动前或机组停运15 天以上，应对机、炉主保护及其他重要热工保护装置进行静态模拟试验，检查跳闸逻辑、报警及保护定值。

热工保护连锁试验中，尽量采用物理方法进行实际传动，如条件不具备，可在现场信号源处模拟试验，但禁止在控制柜内通过开路或短路输入端子的方法进行试验。

3、标准孔板的取压方式有法兰取压和角接取压等。

4、在水平管道上测量气体压力时，取压点应选在管道上部、垂直中心线两侧45°范围内。

5、同一段管道上开孔取源，按介质流动方向，从前到后的正确次序是（流量测点）、（压力测点）、（温度测点）。

6、热工主保护退出时一般应在8 小时内恢复。

若不能完成，应制定措施，经总工批准，允许延长工期，但最多不能超过24小时，并报上级备案。

7、热工“三误”是指热工系统中保护、测量、自动、控制回路中作业时的（误碰）、（误接线）、（误整定）。

8、DCS系统中IO模块指示灯P表示（电源）、C表示（通讯）、I表示（内部故障）、E表示（外部故障）。

9、为了保持良好的密封性，油管路的压力表一般采用四氟乙烯垫片。

10、计量标准器具的准确度等级(低于)计量标准。

11、差压变送器的投运程序是先开平衡阀，再开高压阀，最后低压阀。

12、反馈调节系统是最基本的调节系统，它按被调量与给定值的偏差进行调节，调节的目的是尽可能减少或消除被调量与给定值之间的偏差。

13.为提高热工系统运行可靠性，重要保护联锁信号应采用（三取二）信号判断逻辑，重要自动控制信号应采用（三取中）。

14.分散控制系统中“4C”技术是指：控制技术(CONTROL)、计算技术(COMPUTER)、通信技术(COMMUNICATION)、图像显示技术(CRT)。

15.规程规定模拟量和开关量控制器模件的处理周期，一般应满足：模拟量控制系统不大于（250）ms，专用开关量控制不大于（100）ms。
