电工基础教案6[6]

电工基础教案电工基础教案一、课程名称：电工基础二、学时安排：40学时三、教学目标：1. 掌握电工基础知识，了解电流、电压及电阻之间的关系；2. 学习安全使用电器设备的基本原则和方法；3. 能够进行基本的电路测量和故障排除。

四、教学内容及教学流程：第一课：电工基础概念（2学时）1. 电流、电压和电阻的概念及其单位；2. 串联电路和并联电路的定义和特点；3. 用欧姆定律计算电流、电压和电阻。

第二课：电器设备的使用与安全（4学时）1. 安全使用电器设备的基本原则；2. 学习如何正确接线和拔插电器；3. 常见电器故障的排除方法。

第三课：电路测量（8学时）1. 电压表和电流表的使用方法；2. 电阻的测量方法；3. 学会使用万用表进行电路测量。

第四课：直流电路（6学时）1. 了解直流电路的基本概念和特点；2. 学会使用电阻箱和干燥电池进行直流电路组装；3. 实验测量直流电路的电流和电压。

第五课：交流电路（8学时）1. 了解交流电路的基本概念和特点；2. 学习使用电容器和电感器进行交流电路组装；3. 实验测量交流电路的电流和电压。

第六课：故障排除与维修（6学时）1. 学习常见故障的识别和排除方法；2. 掌握电路维修的基本流程和方法；3. 进行简单电路故障排除实践。

五、教学方法：本课程采用理论讲授与实践相结合的教学方法，课堂上注重学生的积极参与和互动。

六、教学评价：1. 课堂讨论与提问：鼓励学生积极参与课堂讨论和提问，检查学生对教材内容的理解情况。

2. 实验报告评价：对学生进行实验报告评分，评价其实验操作和结果分析能力。

3. 作业和考试：布置课后作业和定期进行小测验和总结性考试，对学生掌握的知识进行考核。

七、教学资源：1. 课本：《电工基础教程》，出版社：XX出版社，作者：XXX；2. 实验器材：电压表、电流表、电阻箱、万用表等。

八、参考教学资料：1. 电工基础知识ppt；2. 电工实验操作指导书。

以上是电工基础课程的教案，根据实际教学需要和学生的学习情况，可以进行适当的修改和调整。

《电工基础》教案一、教学目标1. 知识与技能：（1）了解电路的基本概念及组成；（2）掌握欧姆定律、功率公式及电能的计算；（3）学会使用万用表、电流表、电压表等电工测量工具；（4）能够分析并解决简单的电路问题。

2. 过程与方法：（1）通过实验和演示，培养学生的动手能力和观察能力；（2）运用小组讨论、问题解答等方式，提高学生的合作能力和解决问题的能力。

3. 情感态度价值观：（1）培养学生对电工技术的兴趣和爱好；（2）增强学生安全意识，遵守用电规则。

二、教学内容1. 电路的基本概念及组成（1）电路的概念：电流、电压、电阻；（2）电路的组成：电源、导线、开关、用电器。

2. 欧姆定律及功率公式（1）欧姆定律：I = U/R；（2）功率公式：P = UI。

3. 电能的计算（1）电能的单位：焦耳（J）、千瓦时（kWh）；（2）电能的计算公式：W = Pt。

4. 电工测量工具的使用（1）万用表：电压、电流、电阻测量；（2）电流表：测量电路中的电流；（3）电压表：测量电路中的电压。

5. 简单电路的分析与解决（1）串并联电路的特点；（2）串并联电路的计算；（3）故障诊断与维修。

三、教学重点与难点1. 教学重点：（1）电路的基本概念及组成；（2）欧姆定律、功率公式及电能的计算；（3）电工测量工具的使用；（4）简单电路的分析与解决。

2. 教学难点：（1）欧姆定律、功率公式的应用；（2）电工测量工具的选用与操作；（3）串并联电路的计算与分析。

四、教学方法1. 讲授法：讲解电路的基本概念、公式及测量工具的使用方法；2. 实验法：进行电路实验，培养学生的动手操作能力；3. 小组讨论法：分组讨论电路问题，提高学生的合作能力；4. 问题解答法：针对学生提出的疑问，进行解答和指导。

五、教学准备1. 教具：黑板、粉笔、PPT课件；2. 实验器材：电路实验套件、万用表、电流表、电压表、导线、开关等；3. 参考资料：电工技术相关书籍、网络资源。

中职《电工基础》教案第一章：电工基础概述教学目标：1. 了解电工基础的基本概念和电工元件。

2. 掌握电路的基本定律和电路的基本分析方法。

教学内容：1. 电工基本概念：电流、电压、电阻、电功率、电能等。

2. 电工元件：电阻、电容、电感、二极管、晶体管等。

3. 电路的基本定律：欧姆定律、基尔霍夫定律、电路的功率定律等。

4. 电路的基本分析方法：节点分析法、回路分析法、叠加原理、戴维南-纳恩定理等。

教学方法：1. 采用多媒体教学，通过动画和图片等形式直观展示电工元件和电路。

2. 结合实例进行讲解，让学生更好地理解和掌握电工知识。

3. 引导学生进行实验操作，增强实践能力。

教学评价：1. 课堂提问：了解学生对电工基础知识的掌握情况。

2. 课后作业：巩固学生对电工知识的理解和应用能力。

第二章：直流电路教学目标：1. 掌握直流电路的基本概念和分析方法。

2. 学会使用万用表等工具进行直流电路的测量。

教学内容：1. 直流电路的基本概念：直流电源、直流电阻、直流电流等。

2. 直流电路的分析方法：基尔霍夫定律、欧姆定律等。

3. 直流电路的测量工具：万用表、示波器等。

4. 直流电路的测量方法：电压测量、电流测量、电阻测量等。

教学方法：1. 结合实物进行讲解，让学生更好地理解和掌握直流电路的知识。

2. 进行实验室实践，让学生亲自动手操作，提高实践能力。

3. 采用案例分析法，让学生解决实际问题，培养学生的分析和解决问题的能力。

教学评价：1. 课堂提问：了解学生对直流电路的基本概念和分析方法的掌握情况。

2. 实验报告：评价学生在实验室实践中的表现和解决问题的能力。

第三章：交流电路教学目标：1. 了解交流电路的基本概念和特点。

2. 掌握交流电路的分析方法和测量技巧。

教学内容：1. 交流电路的基本概念：交流电源、交流电压、交流电流等。

2. 交流电路的特点：周期性、频率、相位等。

3. 交流电路的分析方法：基尔霍夫定律、欧姆定律等。

电工基础第六版教案
《电工基础第六版教案》是一本以培养学生电工基础知识和技能为目标的教材。

本教材经过多次修订和完善，已经成为电工学习领域中的经典教材之一。

它综合了电工理论知识和实际应用技能，适用于电工专业学生和相关工作人员。

《电工基础第六版教案》分为多个章节，每个章节都围绕特定的主题展开。

教材首先介绍了电工基础的概念和背景知识，包括电流、电压、电阻等基本概念的解释和计算方法。

接着，教材详细介绍了电路的组成和特点，包括串联电路、并联电路、混合电路等。

学生通过学习这些内容，能够掌握电路的基本原理和分析方法。

除了电路的基础知识，教材还介绍了电器设备的安装和维护方法。

学生将学习到电器设备的安全操作规范、电线的铺设和接线、电器设备的日常维护等内容。

这些内容对于学生未来从事电工工作非常重要，能够帮助他们提高工作效率和安全意识。

教材的每个章节都包含了大量的例题和习题，帮助学生巩固所学的知识。

这些例题和习题既有理论计算题，也有实际应用题，能够帮助学生更好地理解和应用所学的知识。

此外，教材还配有丰富的实例和案例，用以展示电工基础知识在实际工作中的应用。

这些实例和案例涵盖了不同的电工场景，包括家庭电路、工业电路、电力系统等。

学生通过学习这些实例和案例，能够更好地理解知识的实际应用，提升解决问题的能力。

总的来说，《电工基础第六版教案》是一本非常实用的电工学习教材。

它不仅帮助学生掌握电工基础知识和技能，还培养了学生的问题解决能力和实践能力。

通过学习这本教材，学生能够为日后从事电工工作打下坚实的基础。

电工基础（邮电版）授课教案第六章三相交流**6.6 安全用电一、电气事故1、电流伤害由于违反操作规程，接近或接触带电体，是电流通过人体发生触电事故，轻者受伤，重者死亡。

实践证明，频率为50～100Hz的电流最危险。

若人体通过50mA的工频电流就会有生命危险。

当通过人体的电流为30至40mA，电击时间为l～2min，触电者会出现心跳不规律，血压上升，强烈痉挛，知觉消失。

当通过人体的电流为40～500mA，电击时间超过0．1s，触电者可能发生心室纤颤，知觉消失，以至死亡。

触电对人体的伤害程度，主要由通过人体的电流来决定。

通过人体电流的大小与触电电压大小和人体电阻有关。

一般情况下，人体电阻约为800Ω，当皮肤出汗时，电阻还要低。

一般情况下，规定36V以下电压为安全电压。

如果在金属架或潮湿的场所工作，那么安全电压等级还要降低，通常为24V或12V。

2、电磁伤害人体在电磁场的作用下，可吸收辐射能量。

当电磁场的强度高到一定数值时，就会对人体组织造成不同程度的伤害。

3、静电伤害静电有对人有利的一面，也有对人们有害的一面，其主要危害有引起爆炸和火灾，造成电击和影响生产等。

因此，在人们不希望有静电而出现静电时，就要采取措施，防止它的产生，或使静电小到一定程度，尽量减少危害。

4、电路故障在电路故障发生的同时，可能伴有人身事故或其它事故的发生。

例如，短路故障可能引起火灾或爆炸，架空线的断落可能造成人身伤亡等。

15、雷电伤害一次雷电放电电流可达几千安至几百千安，持续时间可达30μs～50μs，具有相等大的破坏力。

二、触电方式触电方式指电流流过人体时对人体产生的生理和病理伤害。

发生触电的原因很多，常见触电方式有单相触电和两相触电。

1、单相触电当人的一只手接触到一相带电体时，就会发生单相触电，此类触电事故约占总触电事故的75%以上。

当低压电网中性点接地时，作用于人体的电压达220V，触电示意图1。

图1 单相触电图2 两相触电2、两相触电如图2所示，当人的两只手同时接触两相带电的导线时，不论低压电网的中性点是否接地，都会发生两相触电事故。

电工基础教案教案名称：电工基础教学教学目标：1. 了解电工基础知识，包括电路的基本组成和原理；2. 学习电路的连接方式和安全用电知识；3. 掌握常见的电器设备的使用和维护方法；4. 培养学生的动手能力和问题解决能力。

教学内容：1. 电路的基本组成和原理2. 电线的选用和安装3. 熟悉电路连接方式，如并联、串联、混联等4. 掌握常见的电器设备的使用和维护方法，如灯具、插座、开关等5. 学习安全用电知识，如漏电保护、过载保护等教学准备：1. 电路实验装置和材料，如电线、开关、灯泡等2. 展示用的图片和视频，介绍电工基础知识3. 相关电器设备的使用手册和维护方法介绍教学步骤：1. 引入：通过图片、视频等方式，向学生介绍电工基础知识，激发学生对电工知识的兴趣。

2. 理论讲解：讲解电路的基本组成和原理，介绍电线的选用和安装方法。

3. 实践操作：分发实验装置和材料，让学生进行电路连接和实验操作，如尝试连接灯泡、开关、插座等。

4. 分组讨论：将学生分成小组，让他们共同解决一些电路连接和使用中的问题，培养他们的合作能力和问题解决能力。

5. 整理归纳：学生进行反思和总结，归纳出电工基础知识的关键点和注意事项。

6. 展示交流：每个小组派代表进行展示和交流，分享彼此的学习成果和经验。

7. 辅导提醒：对学生在实践中遇到的问题进行解答和提醒，指导他们正确使用和维护电器设备。

8. 课堂练习：进行针对性的习题训练，巩固学生的学习成果。

9. 课堂总结：对本节课的重点内容进行总结和梳理，强调电工基础知识的重要性和应用价值。

教学评估：1. 观察学生在实践操作中的表现，包括连接正确性和操作安全性。

2. 针对性提问，检查学生对电路基本原理和安全用电知识的掌握程度。

3. 检查学生课堂练习的答题情况，评估他们对电工基础知识的掌握程度。

教学延伸：1. 组织学生进行更复杂的电路连接和实验，提高他们的实践操作能力。

2. 引导学生参观电工学习资源，如电器实验室、电工工程现场等。

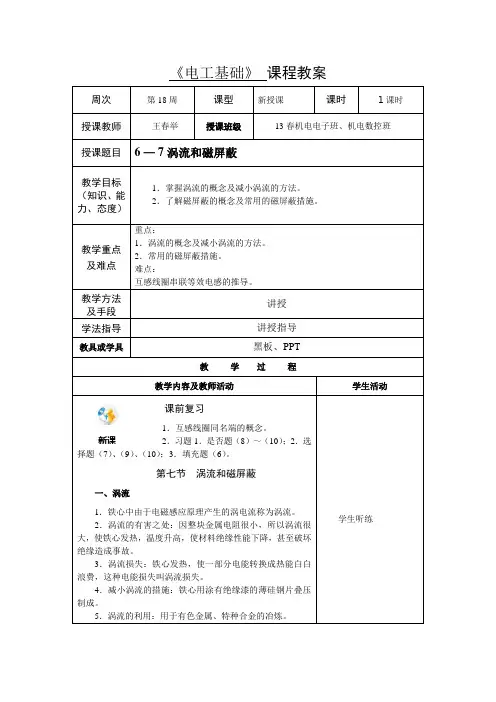

新课《电工基础》课程教案周次第18周课型新授课课时1课时授课教师王春举授课班级13春机电电子班、机电数控班授课题目6 — 7涡流和磁屏蔽教学目标（知识、能力、态度）1．掌握涡流的概念及减小涡流的方法。

2．了解磁屏蔽的概念及常用的磁屏蔽措施。

教学重点及难点重点：1．涡流的概念及减小涡流的方法。

2．常用的磁屏蔽措施。

难点：互感线圈串联等效电感的推导。

教学方法及手段讲授学法指导讲授指导教具或学具黑板、PPT教学过程教学内容及教师活动学生活动课前复习1．互感线圈同名端的概念。

2．习题1．是否题（8）～（10）；2．选择题（7）、（9）、（10）；3．填充题（6）。

第七节涡流和磁屏蔽一、涡流1．铁心中由于电磁感应原理产生的涡电流称为涡流。

2．涡流的有害之处：因整块金属电阻很小，所以涡流很大，使铁心发热，温度升高，使材料绝缘性能下降，甚至破坏绝缘造成事故。

3．涡流损失：铁心发热，使一部分电能转换成热能白白浪费，这种电能损失叫涡流损失。

4．减小涡流的措施：铁心用涂有绝缘漆的薄硅钢片叠压制成。

5．涡流的利用：用于有色金属、特种合金的冶炼。

二、磁屏蔽学生听练1．磁屏蔽：为了避免互感现象，防止出现干扰和自激，须将有些仪器屏蔽起来，使其免受外界磁场的影响，这种措施叫磁屏蔽。

2．屏蔽措施：（1）用软磁材料做成屏蔽罩。

（2）对高频变化的磁场，用铜或铝等导电性能良好的金属制成屏蔽罩。

（3）装配器件时，相邻线圈互相垂直放置。

练习课堂小结1．涡流的概念及减小涡流的方法。

2．磁屏蔽的概念及屏蔽措施。

布置作业课后反思。

中职《电工基础》教案第一章：电工基础知识1.1 电流、电压和电阻的概念1.2 欧姆定律的应用1.3 电路的基本元件1.4 串联和并联电路1.5 课堂练习：简单电路的分析和设计第二章：直流电路2.1 直流电路的基本概念2.2 直流电路的分析和计算2.3 电路的短路和开路2.4 直流电源和负载2.5 课堂练习：直流电路的应用实例第三章：交流电路3.1 交流电路的基本概念3.2 交流电的测量和表示3.3 交流电路的分析和计算3.4 交流电路的功率和效率3.5 课堂练习：交流电路的应用实例第四章：磁路与电磁感应4.1 磁路的基本概念4.2 磁场和磁通量的计算4.3 电磁感应的基本原理4.4 电磁感应电动势的计算4.5 课堂练习：电磁感应的应用实例第五章：电器元件5.1 开关和继电器的原理与应用5.2 电阻器和电容器的选择和使用5.3 电感和电感器的原理与应用5.4 变压器的原理和结构5.5 课堂练习：电器元件的应用实例第六章：电工测量6.1 电流表和电压表的使用6.2 电能表和功率表的应用6.3 兆欧表和万用表的使用方法6.4 测量误差和数据处理6.5 课堂练习：常用测量工具的使用和数据记录第七章：电路图识读与绘制7.1 电路图的基本要素和符号7.2 电路图的识读方法和技巧7.3 简单电路图的绘制7.4 复杂电路图的分析和绘制7.5 课堂练习：绘制一个简单的家用电器电路图第八章：安全用电与保护8.1 触电的危害和预防8.2 安全用电的基本原则8.3 电气火灾的预防与扑救8.4 触电急救和人工呼吸8.5 课堂练习：设计一个安全用电宣传海报第九章：电气设备的维护与检修9.1 电气设备日常维护的重要性9.2 常用电气设备的检查和维护方法9.3 电气设备故障的诊断与排除9.4 常用电气元件的更换和调试9.5 课堂练习：模拟一个电气设备的故障检修过程第十章：电工技能综合训练10.1 电工工具和设备的正确使用10.2 电线电缆的敷设和接线方法10.3 常用电气控制电路的安装和调试10.4 电气设备的保护措施和故障处理10.5 课堂练习：综合运用所学知识完成一个小型电气控制系统的设计和安装重点和难点解析一、电流、电压和电阻的概念：重点关注电流、电压和电阻的定义及其相互之间的关系。

《电工基础》教案教案名称：电工基础教学目标：1.了解电工的基本知识和技能，包括电流、电压、电阻等。

2.掌握电工基本工具的使用和操作技巧。

3.能够正确使用电路图进行电路的设计和搭建。

4.培养学生动手能力和实践操作能力。

教学内容：1.电工基本概念和定义：电流、电压、电阻、电能等。

2.电工基本工具和仪器的使用：万用表、电锤、电钳、电线鉴别器等。

3.电路的基本组成：电源、导线和负载。

4.电路图的基本元素和符号：电源符号、电池符号、电阻符号等。

教学步骤：第一步：引入1.激发学生学习的兴趣，介绍电工的相关应用和重要性。

2.引导学生思考电工的基本概念和定义。

第二步：讲解1.详细介绍电流、电压、电阻和电能的定义和计量单位，让学生对其有清晰的理解。

2.展示并讲解电工基本工具和仪器的使用方法，进行示范操作。

3.分析电路的基本组成和原理，让学生了解电路的基本原理。

4.介绍电路图的基本元素和符号，让学生掌握如何设计和阅读电路图。

第三步：实践操作1.给学生准备一些简单的电路实验，让他们亲自操作并测量电流、电压和电阻。

2.引导学生使用电工基本工具进行实践操作，比如剥线、焊接等。

3.组织学生进行小组合作，设计和搭建简单的电路。

第四步：总结1.回顾本节课的重点知识和技能，检查学生的掌握情况。

2.引导学生总结电工基础知识的重要性和应用价值。

3.提出下节课的预习内容，激发学生的学习兴趣和主动性。

教学方式：1.讲解教学：通过讲解的方式引导学生掌握知识。

2.示范操作：展示电工基本工具的使用方法，让学生理解正确的操作技巧。

3.实践操作：让学生亲自动手操作和实践，培养动手能力和实践操作能力。

教学评价：1.观察学生在实践操作中的表现和掌握情况。

2.针对学生的问题和困惑进行及时解答和指导。

3.组织小组讨论和展示，评估学生的合作能力和创新能力。

教学资源：1.电器实验箱、万用表等电工实验仪器。

2.电工基本工具和材料，如电钳、电线鉴别器、电线、电池等。

电工基础第四版教案教案标题：电工基础第四版教案一、教学目标：1. 理解电工基础知识的重要性和应用领域。

2. 掌握电工基础的基本理论和实践技能。

3. 培养学生的动手能力和解决实际问题的能力。

二、教学内容：1. 电工基础概述：电工基础的定义、分类和应用领域。

2. 电路基本理论：电压、电流、电阻的概念和关系。

3. 电路元件：电阻、电容、电感的基本特性和作用。

4. 电路分析方法：基本电路分析方法和技巧。

5. 电路实验：基本电路实验的设计和操作。

三、教学方法：1. 理论教学结合实践教学，注重理论与实践的结合。

2. 多媒体教学，利用多媒体技术进行电路图和实验演示。

3. 实验教学，组织学生进行电工基础实验操作，培养实际动手能力。

四、教学过程：1. 导入：通过引入实际案例或问题，引发学生对电工基础知识的兴趣和思考。

2. 理论讲解：系统讲解电工基础的相关理论知识，强调基本概念和关键点。

3. 实验操作：组织学生进行电工基础实验操作，让学生亲自动手进行电路搭建和测量。

4. 讨论交流：引导学生进行实验结果分析和讨论，促进学生之间的交流和思想碰撞。

5. 总结归纳：对本节课所学内容进行总结和归纳，梳理知识框架。

五、教学评价：1. 考试评价：通过理论考试和实验操作考核学生对电工基础知识的掌握程度。

2. 作业评价：布置相关作业，检验学生对电工基础知识的理解和应用能力。

六、教学资源：1. 电工基础第四版教材及相关参考书籍。

2. 多媒体教学设备。

3. 电工实验器材和工具。

七、教学反思：1. 教学方法：根据学生的实际情况和学习特点，灵活选择合适的教学方法。

2. 教学内容：及时更新教学内容，结合实际应用，激发学生的学习兴趣和动力。

以上是我对电工基础第四版教案的建议和指导，希望能对您有所帮助。

如有需要，欢迎随时与我联系。

中职《电工基础》教案一、教学目标1. 知识目标：（1）了解电路的基本概念及组成；（2）掌握欧姆定律、功率公式及电能的计算；（3）熟悉常用电子元件的功能及应用；（4）了解电路图的绘制方法和步骤。

2. 技能目标：（1）能够分析简单电路的工作原理；（2）能够使用Multisim等电子电路仿真软件进行电路仿真；（3）具备阅读和绘制电路图的能力；（4）能够进行简单电子设备的安装与调试。

3. 素质目标：（1）培养学生的团队合作意识；（2）提高学生动手实践能力；（3）培养学生严谨的科学态度。

二、教学内容1. 电路的基本概念及组成（1）电路的概念；（2）电路的组成；（3）电路的状态。

2. 欧姆定律、功率公式及电能计算（1）欧姆定律；（2）功率公式；（3）电能计算。

3. 常用电子元件的功能及应用（1）电阻；（2）电容；（3）电感；（4）二极管；（5）晶体管。

4. 电路图的绘制方法和步骤（1）电路图的符号；（2）电路图的绘制方法；（3）电路图的阅读与分析。

三、教学方法1. 采用“理论讲解+ 实践操作”的教学模式；2. 使用多媒体教学，结合实物演示，增强学生直观感知；3. 组织学生进行小组讨论，培养团队合作意识；4. 注重学生动手实践能力的培养，安排适量实验操作；5. 定期进行课堂提问，了解学生掌握情况，及时调整教学进度。

四、教学资源1. 教材：《电工基础》教材；2. 实验设备：电子实验桌、Multisim电子电路仿真软件；3. 教学辅助材料：电路图、实物图、PPT课件。

五、教学评价1. 平时成绩：课堂表现、小组讨论、实验操作等（30%）；2. 考试成绩：期末理论知识考试（70%）。

六、教学安排1. 课时：共计40课时，其中理论讲解32课时，实验操作8课时；2. 授课方式：每周4课时，共10周完成；3. 教学进度安排：（1）第一周：电路的基本概念及组成；（2）第二周：欧姆定律、功率公式及电能计算；（3）第三周：常用电子元件的功能及应用；（4）第四周：电路图的绘制方法和步骤；（5）第五周：电路分析方法及实例；（6）第六周：电子测量仪器及使用；（7）第七周：电路仿真软件的使用；（8）第八周：实验操作及课程总结。

中职《电工基础》教案教案名称：电工基础教学教学目标：1.了解电工基础知识的概念与原理。

2.掌握电路图的读取与绘制。

3.掌握电流、电压和电阻的测量方法。

4.能够根据要求进行简单的电路连接。

教学内容和方法：1.电流、电压和电阻的概念介绍。

通过展示实际电路来帮助学生理解电流、电压和电阻的概念，并通过示意图解释。

2.电路图的读取。

通过一些简单的电路图来帮助学生理解电路图的基本符号和表示方法。

3.电路图的绘制。

要求学生按照规定的符号和表示方法，将给定电路连接图绘制出来。

4.电流的测量方法。

介绍多用电流表和电流表的使用方法，进行实际测量操作。

5.电压的测量方法。

介绍多用万用表和电压表的使用方法，进行实际测量操作。

6.电阻的测量方法。

介绍多用电阻表的使用方法，进行实际测量操作。

7.安全注意事项。

介绍使用电器设备时的安全注意事项，包括如何正确连接电路、如何正确使用电器设备等。

8.实验操作。

组织学生进行电路连接实验，让学生通过实际操作巩固所学的理论知识。

教学步骤：第一课时：1.导入，通过展示一些电器设备和电路图引起学生的兴趣，激发学生学习的动机。

2.介绍电流、电压和电阻的概念及其在电路中的作用。

3.通过展示实际电路图和示意图来帮助学生理解电流、电压和电阻的概念。

4.讲解电路图的读取方法。

第二课时：1.复习上节课所学的内容，简要回顾电流、电压和电阻的概念。

2.引导学生绘制简单的电路图，巩固电路图的读取方法。

3.讲解电流的测量方法，介绍多用电流表和电流表的基本使用方法。

第三课时：1.复习上节课所学的内容，巩固电流的测量方法。

2.引导学生绘制复杂电路图，要求学生能够根据电路图准确地连接电路。

3.讲解电压的测量方法，介绍多用万用表和电压表的基本使用方法。

第四课时：1.复习上节课所学的内容，巩固电压的测量方法。

2.引导学生绘制更加复杂的电路图，巩固电路图的绘制能力。

3.讲解电阻的测量方法，介绍多用电阻表的基本使用方法。

第五课时：1.复习上节课所学的内容，巩固电阻的测量方法。

中职《电工基础》教案教案标题：中职《电工基础》教学目标：1.了解电的基本概念和电路的基本原理；2.掌握常见的电器元件的工作原理和使用方法；3.学会使用电工工具进行简单的电路布线和维修。

教学内容和教学步骤：第一课：电的基本概念1.引入通过演示简单的电路实验，引起学生对电的兴趣，并简单介绍电的基本概念。

2.教学内容1)电的基本概念：电荷、电流、电压、电阻；2)电路的基本组成：电源、导线、电器元件。

3.教学步骤2)分组讨论电的基本概念，并让学生展示讨论结果；3)给出电流的定义和公式，并引导学生解读公式；4)小组活动：设计一个简单的电路，说明电路的基本组成；5)学生展示设计结果，讨论电路的组成要素。

第二课：电器元件的工作原理和使用方法1.引入通过观察和介绍常见的电器元件，引起学生对电器元件的兴趣，并简单介绍各种电器元件的工作原理和使用方法。

2.教学内容1)电阻：颜色环编码、串、并联电阻的计算；2)电容：电容的定义、单位和符号、串、并联电容的计算；3)电感：电感的定义、单位和符号、串、并联电感的计算；4)二极管：二极管的工作原理、常见的二极管应用；5)三极管：三极管的工作原理、常见的三极管应用。

3.教学步骤1)展示各种电器元件，并简单介绍元件的工作原理和使用方法；2)组织学生进行小组讨论，设计一个电路，使用以上介绍的元件；3)学生展示设计结果，并讨论各组设计的优缺点。

第三课：电工工具的使用1.引入通过展示和介绍常见的电工工具，引起学生对电工工具的兴趣，并简单介绍各种电工工具的使用方法。

2.教学内容1)万用表的使用：测量电压、电流和电阻；2)钳形电流表的使用：测量高电流；3)电刷和电钳的使用：布线和维修时的安全操作；4)电焊机的使用：焊接电路元件。

3.教学步骤1)展示各种电工工具，并简单介绍工具的用途和使用方法；2)分组进行实践活动，使用工具进行简单的电路布线和维修；3)学生展示活动结果，讨论使用工具时的注意事项。
