欧姆定律(专项)[难题竞赛]

欧姆定律计算题专项训练
介绍
本文档提供了一些欧姆定律计算题专项训练题目，帮助读者巩固和应用欧姆定律的计算方法。

问题一
一个电阻为$R_1$的电器接在电压为$V_1$的电源上。

根据欧姆定律，求通过该电阻的电流$I_1$。

问题二
一个电阻为$R_2$的电器接在电流为$I_2$的电源上。

根据欧姆定律，求该电器两端的电压$V_2$。

问题三
一根电线的电阻为$R_3$，通过该电线的电流为$I_3$。

根据欧姆定律，求该电线上的电压$V_3$。

问题四
一个电路包含一个电流为$I_4$的电源和一个电阻为$R_4$的电器，根据欧姆定律，求该电路的电压$V_4$。

问题五
一个电路包含一台电阻为$R_5$的电器和一台电压为$V_5$的电源，根据欧姆定律，求该电路的电流$I_5$。

解答
问题一：根据欧姆定律，$I_1 = \frac{V_1}{R_1}$。

问题二：根据欧姆定律，$V_2 = I_2 \cdot R_2$。

问题三：根据欧姆定律，$V_3 = I_3 \cdot R_3$。

问题四：根据欧姆定律，$V_4 = I_4 \cdot R_4$。

问题五：根据欧姆定律，$I_5 = \frac{V_5}{R_5}$。

以上是欧姆定律计算题专项训练的题目和解答。

希望读者通过练习这些题目，能够更好地掌握和应用欧姆定律的计算方法。

欧姆定律典型题一、串联电路两根长度相同，粗细不同的锰铜丝，把它们串联在电路中，则（ ）。

[] A ．粗的电流大，且电压也大 B ．细的电流大，且电压也大C ．粗的、细的电流一样大，但细的电压大D ．粗的、细的电流一样大，但粗的电压大1．如图所示，电阻R 1=12欧。

电键SA 断开时， 通过的电流为安；电键SA 闭合时，电流表的示数为 安。

问：电源电压为多大电阻R 2的阻值为多大2．如图所示，滑动变阻器上标有“20Ω 2A”字样，当滑片P 在中点时，电流表读数为安，电压表读数为伏，求： （1）电阻R 1和电源电压 ）（2）滑动变阻器移到右端时，电流表和电压表的读数。

3．在如图所示的电路中，电源电压为6伏且不变。

电阻R 1的阻值为10欧，滑动变阻器R 2上标有“20Ω 2A”字样，两电表均为常用电表。

闭合电键S ，电流表示数为安。

R 2连入电路的阻值； （3）若移动滑动变阻器滑片P 到某一位置时，发现电压表和电流表中有一个已达满刻度，此时电压表和电流表的示数。

并联电路1、两个灯泡并联在电路中，电源电压为12伏特，总电阻为欧姆，灯泡L 1的电阻为10欧姆，求：1)泡L 2的电阻2)灯泡L 1和L 2中通过的电流3)干路电流2、如图2所示电路,当K 6伏, 电流表的示数为1A ； K 闭合时，电流表的读数为安, 求：⑴灯泡L 1的电阻 ⑵灯泡L 2的电阻R 1S R 2PV）A 图2SR 2R 1(3．阻值为10欧的用电器，正常工作时的电流为安，现要把它接入到电流为安的电路中，应怎样连接一个多大的电阻三、取值范围1、如图5所示的电路中，电流表使用0.6A量程，电压表使用15V量程，电源电压为36V，R1为定值电阻，R2为滑动变阻器，当R2接入电路的电阻是24Ω时，电流表的示数是0.5A，现通过调节R2来改变通过R1的电流，但必须保证电流表不超过其量程，问：（1）R1的阻值是多大（2）R2接入电路的阻值最小不能小于多少（3）R2取最小值时，电压表的读数是多大、2、如右图所示的电路中，R1=5Ω，滑动变阻器的规格为“1A、20Ω”，电源电压为并保持不变。

一、欧姆定律的计算问题难题易错题1．如图甲所示的电路中，电源电压保持不变，闭合开关 S 后，滑片 P 从 b 端移动到 a 端的过程中，电压表示数 U 与电流表示数 I 的关系图像如图乙所示，下列判断正确的是（ ）A ．电源电压为 4VB ．电路总功率的最大值为 2.4WC ．R 1 电功率的最小值为 0.4WD ．R 2 的最大阻值为 10Ω【答案】C 【解析】 【详解】由图甲可知，两电阻串联，电压表测R 2两端的电压，电流表测电路中的电流；当滑片于a 端时，其接入电路电阻为0，电路中的电流最大，由图乙可知I 1=0.6A ，由UI R=可得，电源的电压1110.6A U I R R ==⨯…①当滑片于b 端时，变阻器接入电路中的电阻最大，电路中的电流最小，由图乙可知，I 2=0.2A ，U 2=4V ，则滑动变阻器的最大阻值2224V=20Ω0.2AU R I == 故D 错误；因串联电路中总电压等于各分电压之和，所以电源的电压21210.2A 4V U I R U R =+=⨯+…②因电源的电压不变，由①②可得110.6A 0.2A 4V R R ⨯=⨯+解得：R 1=10Ω，电源的电压10.6A 0.6A 10Ω6V U R =⨯=⨯=故A 错误； 电路消耗的最大功率116V 0.6A 3.6W P UI ==⨯=故B 错误；R 1电路消耗的最小功率221210.2A 10Ω0.4W P I R ==⨯=（） 故C 正确。

故选C 。

2．如图甲所示，已知电流表的量程为0~0.6A ，电压表的量程为0~6V ，滑动变阻器R 2的规格为“40Ω 0.5A ”。

闭合开关S 后，调节滑动变阻器的滑片P ，得到电流表与电压表的示数关系如图乙所示。

在保证电路安全的前提下，下列说法中正确的是（ ）A ．R 1的阻值为20ΩB ．电压表的变化范围是3V~6VC ．滑动变阻器的取值范围是6Ω~40ΩD ．电路总功率的变化范围是1.28W~4W 【答案】B 【解析】 【分析】根据图像，利用串联电路特点和欧姆定律，求出电源电压和电阻R 1的值，根据变阻器铭牌和电表的量程，求出变阻器接入电路的阻值范围，由P UI =求电路的总功率。

欧姆定律补充题1.（2010·四川省成都市，B卷第5题）在图l8所示的电路中，闭合开关s，让开关S1和S2 断开，调节滑动变阻器的滑片P使其位于变阻器的最左端口处，此时灯泡L恰好正常发光，电流表A和电压表V均有示数。

已知变阻器的总电阻大于灯泡L的电阻，以下判断正确的是A．若保持s1和s2断开，让P缓慢向右滑动，灯泡L有可能被烧毁B．若保持P在a处不动，s1仍断开，闭合s2后，A表和V表示数均不变C．若保持P在a处不动，s1仍断开，闭合S2后，A表和V表示数将变大D．若保挣S2断开，将P移至变阻器最右端b，再闭合S1后，A表和V表均仍有示数2．（2010年上海，7题）如图3所示的电路，电源电压保持不变，电键S闭合时，发现只有两个电表的指针发生偏转，电路中的电阻R或灯L有一个出现了故障，则可能是（）A、电流表A示数为零，电路R短路B、电流表A示数为零，灯L断路C、电压表V2示数为零，电阻R短路D、电压表V2示数为零，灯L断路3．（2010安徽蚌埠二中，17题）如图所示，AB两点间的总电压为20伏，五个电阻电阻值均为4欧姆，则安培表的示数为_____；伏特表的示数为______。

4．（2010年安徽，23题）实际的电源都有一定的电阻，如干电池，我们需要用它的电压U 和电阻ｒ两个物理量来描述它。

实际计算过程中，可以把它看成是由一个电压为U、电阻为0的理想电源与一个电阻值为ｒ的电阻串联而成，如图甲所示：在图乙中R1=14Ω,R2=9Ω。

当只闭合S1时，电流表读数I1=0.2A；当只闭合S2时，电流表读数I2=0.3A，把电源按图甲中的等效方法处理。

求电源的电压U 和电阻ｒ。

5．太阳能动力车是利用太阳能电池将接收到的太阳能转化为电能，再利用电动机驱动的一种新型机动车。

有一种太阳能实验车，它上面的太阳能接收板的有效面积S＝8m2，天气晴朗且接收板正对着太阳时，每平方米面积上能接收到太阳辐射的功率为P0＝1kw，太阳能电池产生的电压为U＝120V，可供电动机正常工作的电流为I＝10A。

一、欧姆定律的计算问题难题易错题1．如图所示，四只相同的灯泡分成甲、乙两组，分别接在电压相同的电源两端，如果甲、乙两组灯泡消耗的电能相等，则（ ）A ．L 1与L 3两端的电压之比是2：1B ．通过L 1与L 3的电流之比是1：2C ．甲组与乙组通电时间之比是1：4D ．甲组与乙组的电功率之比是4：1【答案】B【解析】【分析】【详解】设电源电压为U ，一个灯泡的阻值为R ；A ．串联电路起分压作用，由于四只灯泡相同，所以的灯泡L 1两端的电压为1 2U ，由于并联电路两端电压相等，故L 3两端的电压为U ，故L 1与L 3两端的电压之比为 1 :1:22U U = 故A 不符合题意；B ．通过L 1的电流12U I R =，通过L 3的电流3U I R=，则通过L 1与L 3的电流之比为 1:22: U U R R= 故B 符合题意；C ．甲电路的总电阻为2R ，乙电路的总电阻为1 2R ，由2U W =t R可得 22::1224:1W R W R t t U U ⨯⨯==甲乙 故C 不符合题意；D ．甲组与乙组的电功率之比22::1:4122U U P P R R ==甲乙故D 不符合题意。

故选B 。

2．如图所示的电路中，电阻R 2的阻值为15Ω。

当开关S 1、S 2闭合时，电流表A 1的示数为0.5A ，电流表A 2的示数为0.2A 。

下列说法正确的是（ ）A ．电阻R 1的阻值为10ΩB ．S 1、S 2闭合时，通过电阻R 1的电流为0.5AC ．S 1、S 2闭合时，电流表A 1测量的是通过R 1的电流D ．开关S 2断开时，电流表A 2示数为0.2A【答案】AD【解析】【分析】【详解】ABC ．把实物图转化为电路图，如下图所示从电路图可以看到，电流表A 1测量的是总电流，电流表A 2测量的是R 2的电流，从题中条件可知，R 2的电压是2220.2A 15Ω3V U I R ==⨯=这个电压大小等于电源电压的大小，根据并联电路电流规律可知，通过电阻R 1的电流是12-0.5A -0.2A 0.3A I I I ===总并且可知电阻R 1的阻值是1113V 10Ω0.3AU R I === A 正确，B 、C 错误； D ．开关S 2断开时，只有电阻R 2接在电路中，电流表A 2示数是2 223V0.2A15ΩUIR===D正确。

初中物理欧姆定律难题2、在下图的电路中，R为待测电阻，阻值约为5欧。

给你的器材有：滑动变阻器（2A，0～10欧Ω）；电压表，有2个量程，分别为0～3V、0～15V；电流表，有2个量程，分别为0～0.6A、0～3A；电池组为新干电池3节串联。

两只电表的量程可采用以下4种选法，但为使测量时能较准确地读数，最后，两只电表的量程应采用[]A．0～0.6A和0～1.5VB．0～3A和0～15VC．0～0.6A和0～3VD．0～3A和0～3V3、如图4所示电路，电阻R1标有“6ΩlA”，R2标有“3Ω1．2A”，电流表A1、A2的量程均为0～3A，电压表量程0~15V，在a、b间接入电压可调的直流电源．闭合开关s后，为保证R1、R2均不损坏，则允许加的电源电压和通过电流表A1的电流不得超过()A．9V1AB．3.6V0.6AC．9.6V lAD．3.6V 1.8ª4、在图所示的电路中，电阻R1、R2值分别为12欧和3欧，甲、乙两处可分别接入电流表或电压表，则下列说法中正确的是()。

A断开电键S，甲、乙都接电流表时，甲、乙两个电表示数的比值为1/4B、闭合电键S，甲接电压表，乙接电流表时，甲、乙两个电表示数的比值为3C、闭合电键S，甲接电压表，乙接电流表时，甲、乙两个电表示数的比值为12D、断开电键S，甲、乙都接电流表时，甲、乙两个电表示数的比值为25、如图所示，电源电压不变，闭合开关S后，滑动变阻器滑片自a向b移动的过程中:A．电压表V1示数变大，v2示数变大，电流表A的示数变大;B．电压表V1示数不变，V2示数变大，电流表A的示数变小;C．电压表V1示数不变，V2示数变小，电流表A的示数变大;D．电压表V1示数变小，V2示数变大，电流表A的示数变小.6、如图所示．物体M在水平导轨上平移时．带动滑动变阻器的滑片P移动，通过电压表显示的数据，可反映出物休移动距离的大小．下列说法正确的是:A．物体M不动时，电流表、电压表都没有示数;B．物体M不动时．电流表有示数，电压表没有示数;C．物体M向右移动时．电流表、电压表示数都增大;D．物休M向右移动时，电流表示数不变，电压表示数增大.7、如图所示电路，电源电压保持不变，L是标有“6V 3W”的小灯泡，R是滑动变阻器。

xx学校xx学年xx学期xx试卷姓名:_____________ 年级:____________ 学号:______________题型选择题填空题简答题xx题xx题xx题总分得分一、xx题（每空xx 分，共xx分）试题1:（2012年“志英杯”物理竞赛）有一种测量人的体重和身高的电子秤，其测体重部分的原理如图中的虚线框所示，它主要由三部分构成：踏板和压力杠杆ABO，压力传感器R（电阻值会随所受压力大小发生变化的可变电阻），显示体重大小的仪表A（实质是电流表）。

其中AO：BO＝5：1，压力传感器R表面能承受的最大压强为2×106Pa，且已知压力传感器R 的电阻与所受压力的关系如下表所示。

压力F/N 0 50 100 150 200 250 300 …电阻R/Ω300 270 240 210 180 150 120 …设踏板和杠杆组件的质量可以忽略不计，接通电源后，压力传感器两端的电压恒为4.8V。

请回答：（1）踏板空载时，电流表读数是多少A？（2）若压杆与压力传感器之间的接触面积是2×10－4m2，则该秤的最大称量值是多少？（3）为了把电流表A的表盘改装成电子秤表盘，我们需要确定踏板上人的体重G与电流表的示数I的关系。

请你写出这个关系式试题2:评卷人得分（2000第十届初中应用物理知识竞赛复赛）某同学在木板上安装如图所示的三只灯泡，已知灯泡L1和L3的电阻分别为R1=10欧，R3=25欧．连好电路后要测电源电压时，发现连接电压表的导线长度不够，于是他用电压表接在A、C两点时发现读数为15伏，接在B、D两点时读数为20伏．则此时电源电压为多少伏?(有不能整除的地方保留一位小数)试题3:（2006第十六届初中应用物理知识竞赛复赛）育才中学科技小组设计了一个可以测量电阻值的多量程欧姆表，图3中所示为其中两个量程的测试电路，G为灵敏电流表，其内阻R G=100 Ω、电流灵敏度(即指针在满刻度时流过灵敏电流表的电流)U=100μA，R为可调电阻，阻值变化范围为0～5 kΩ，R l和R2为定值电阻，R1=15 Ω，R2=ll kΩ，E为1.5V干电池，S为量程选择开关。

专题5 欧姆定律电功率【知识补充】1.欧姆定律(I=U/R)是电路中最基本最重要旳电路规律。

理解掌握欧姆定律要注意同一性（定律中旳电流I、电压U和电阻R一定都是对于同一导体旳）、同步性（定律中旳电流I、电压U和电阻R一定都是对于同一导体同一时刻旳量）和条件性（欧姆定律只合用于纯电阻用电器）。

欧姆定律对具有电动机等旳电路不合用。

2．电路旳化简. 电路旳化简措施：根据电流旳分支与汇合判断各个电阻旳串联与并联关系。

若电流通过各个电阻时没有分支，则这些电阻是串联关系；若电流有分支，则从分流点到汇合点之间旳各个支路为并联关系。

假如电路中没有电源，可以假设一种电流方向去判断。

3．直流电路旳动态分析.直流电路旳动态分析措施是：首先确定电路中某个电阻是增大还是减小，对应确定电路总电阻R总是增大还是减小；另一方面应用欧姆定律I=U/R总确定干路电流旳变化；根据串联电路和并联电路知识判断有关支路旳电流电压变化。

4.电功率电功率P=UI，用电器旳额定功率等于额定电压与额定电流旳乘积，用电器旳实际功率等于实际电压与通过旳实际电流旳乘积。

5. 焦耳定律电流具有热效应，电流通过电阻时要产生焦耳热，由焦耳定律可得，产生旳热量Q=I2Rt。

6．电能旳计算若用电器以恒定功率P工作，则t时间消耗电能为W=Pt。

7.用电器串联时旳最大电压用电器串联是实际中常常碰到旳问题。

几种用电器串联，其电流相等。

可以用电器铭牌确定各个用电器旳额定电流，取各个用电器额定电流中旳最小值乘以各个用电器旳总电阻即得用电器串联所能施加旳最大电压。

8.电动机电路电动机旳输入功率P入=UI，电动机内阻R发热消耗功率P热=I2R，电动机输出旳机械功率P=P入-P热= UI- I2R。

对于电动机电路，U>IR。

欧姆定律不成立。

【例题】1.（河南初中物理竞赛题）灯L1标有“8V、16W”旳字样，灯L2标有“12V、36W”旳字样，两灯串联后接在电压为U旳电路中，要保证两灯不损坏，电压U旳最大值为( )A．8V B．12V C．1 6V D．20V2. （大同杯初赛）在如图所示旳电路中，电源电压保持不变。

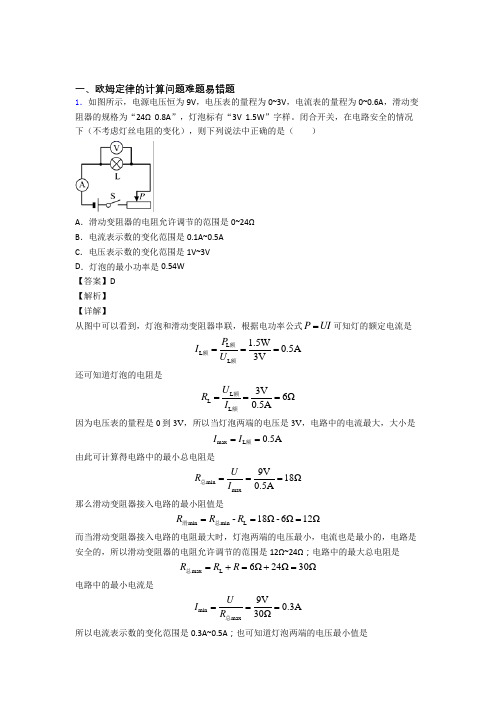

一、欧姆定律的计算问题难题易错题1．如图所示，电源电压恒为9V ，电压表的量程为0~3V ，电流表的量程为0~0.6A ，滑动变阻器的规格为“24Ω 0.8A ”，灯泡标有“3V 1.5W ”字样。

闭合开关，在电路安全的情况下（不考虑灯丝电阻的变化），则下列说法中正确的是（ ）A ．滑动变阻器的电阻允许调节的范围是0~24ΩB ．电流表示数的变化范围是0.1A~0.5AC ．电压表示数的变化范围是1V~3VD ．灯泡的最小功率是0.54W 【答案】D 【解析】 【详解】从图中可以看到，灯泡和滑动变阻器串联，根据电功率公式P UI =可知灯的额定电流是L L L 1.5W0.5A 3V P I U ===额额额 还可知道灯泡的电阻是L L L 3V6Ω0.5AU R I ===额额因为电压表的量程是0到3V ，所以当灯泡两端的电压是3V ，电路中的电流最大，大小是max L 0.5A I I ==额由此可计算得电路中的最小总电阻是min max 9V18Ω0.5AU R I ===总 那么滑动变阻器接入电路的最小阻值是L min min -18Ω-6Ω12ΩR R R ===滑总而当滑动变阻器接入电路的电阻最大时，灯泡两端的电压最小，电流也是最小的，电路是安全的，所以滑动变阻器的电阻允许调节的范围是12Ω~24Ω；电路中的最大总电阻是L max 6Ω24Ω30ΩR R R =+=+=总电路中的最小电流是min max9V0.3A 30ΩU I R ===总 所以电流表示数的变化范围是0.3A~0.5A ；也可知道灯泡两端的电压最小值是Lmin min L 0.3A 6Ω 1.8V U I R ==⨯=所以电压表示数的变化范围是1.8V~3V ；当电路中电流最小时，灯泡的电功率最小，大小是()22Lmin min L 0.3A 6Ω0.54W P I R ==⨯=故选D 。

2．如图甲所示的电路中，电源电压不变，小灯泡L 上标有“6V ”字样，通过灯泡L 的电流与电压关系如图像所示，电压表选择0~15V 的量程，电流表选择0~3A 的量程。

一、欧姆定律的计算问题难题易错题1．如图所示的电路中，R 1为定值电阻，R 2为滑动变阻器，电源电压不变。

闭合开关S 后，滑片P 从a 端移动到b 端，电流表示数I 与电压表示数U 的变化关系如图所示，根据图像信息，下列判断正确的是（ ）A ．电源电压是6VB ．定值电阻R 1的阻值是15ΩC ．滑动变阻R 2的最大阻值是20ΩD ．滑片移到中点时，电路中的电流是0.3A【答案】D【解析】【详解】由电路图可知，两电阻串联，电压表测R 2两端的电压，电流表测电路中的电流； C ．当滑动变阻器接入电路中的电阻为0时，电路中的电流最大，由图2可知，I 1=0.6A ，由欧姆定律可得，电源的电压：1110.6A U I R R ==⨯，当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，由图2可知，I 2=0.2A ，U 2=3V ，由欧姆定律得，滑动变阻器的最大阻值：2223V =15Ω0.2AU R I ==， 故C 错误； B ．串联电路中总电压等于各分电压之和，电源的电压：21210.2A 3V U I R U R =+=⨯+，电源的电压不变，110.6A 0.2A 3V R R ⨯=⨯+，解得：R 1=7.5Ω，故B 错误；A ．电源的电压：10.6A 0.6A 7.5Ω 4.5V U R =⨯=⨯=，故A 错误；D ．滑片移到中点时，电路中的电流是：12 4.5V0.3A 117.5Ω15Ω22U I R R ===++⨯， 故D 正确；故选D 。

2．如图甲是某生产流水线上的产品输送及计数装置示意图。

其中S 为激光源，1R 为光敏电阻（有光照射时，阻值较小；无光照射时，阻值较大），2R 为定值电阻，a 、b 间接电压表，电压表示数如下，水平传送带匀速前进，每当传送带上的产品通过S 与1R 之间时，射向光敏电阻的光线会被产品挡住。

若传送带上的产品为均匀正方体，电压随时间变化如图乙所示。

已知计数器电路中电源两极间的电压恒为6V ，保护电阻2R 的阻值为400Ω，则（ ）A ．有光照射时光敏电阻1R 的阻值为800ΩB ．有光照和无光时保护电阻2R 两端的电压之比为1:2C ．有光照射和无光照射时光敏电阻的阻值之比为1:4D ．每1h 通过S 与1R 之间的产品个数为6000个【答案】CD【解析】【分析】【详解】A ．R 1与R 2串联，有激光照R 1时，其阻值较小，由图象可得U 1＝2V根据串联电路的总电压等于各电阻两端的电压之和可得U 2＝U − U 1＝6V−2V ＝4V所以，根据串联电路的电流处处相等可得2224V 0.01A 400U I I R ===Ω=根据欧姆定律可得112V 2000.01A U RI ===Ω 故A 错误； B ．R 1无激光照时，阻值较大，由图象可得U 1′=4V根据串联电路的总电压等于各电阻两端的电压之和可得U 2′=U −U 1′=6V−4V=2V则有光照和无光时保护电阻2R 两端的电压之比为U 2∶U 2′=4V ∶2V=2∶1故B 错误；C ．R 1无激光照时22''22V '0.005A 400U I I R ====Ω根据欧姆定律可得此时电阻R 1的阻值11'''4V 000.005AU R I ==Ω=8 有光照射和无光照射时光敏电阻R 1的光敏电阻的阻值之比为R 1∶R 1′＝200Ω：800Ω＝1：4故C 正确；D ．由图象可知：每经过0.6s ，就有一个产品通过计数装置，则每1h 通过S 与R 1之间的产品个数为3600s 60000.6s= 故D 正确。

第一部分基础题30道第一部分串联电路15道1.有两个灯泡串联在电路中，电路中的电流是0.2安培，电源电压是9伏特，灯泡L1的电阻是20欧姆，求：（1）电路中的总电阻（2）（2）灯泡L2的电阻（3）（3）灯泡L1和L2两端的电压2.两个灯泡串联在电路中，电路中的电流是0.3安培，电源电压是12伏特，灯泡L1两端的电压是6伏特，求：（1）电路中的总电阻（2）灯泡L2两端的电压（3）两个灯泡的电阻分别为多大3.有两个灯泡串联在电路中，电路中的电流是0.1安培，灯泡L1两端的电压是3伏特，灯泡L2两端的电压是9伏特，求：（1）两个灯泡的电阻分别为多大（2）（2）电路中的总电阻（3）（3）电源电压4.有两个灯泡串联在电路中，电路中的电流是0.2安培，灯泡L1两端的电压是4伏特，电路的总电阻为60欧姆，求：（1）电源电压（2）灯泡L2两端的电压（3）两个灯泡的电阻分别为多大5.有两个灯泡串联在电路中，电路中的电流是0.5安培，灯泡L1两端的电压是9伏特，灯泡L2为的电阻6欧姆，求：（1）灯泡L1的电阻（2）（2）灯泡L2两端的电压（3）（3）电源电压6.有两个灯泡串联在电路中，电路中的电流是0.2安培，电路中的总电阻为20欧姆，灯泡L2为的电阻15欧姆，求：（1）L1的电阻（2）灯泡L1和灯泡L2两端的电压（3）电源电压7.有两个灯泡串联在电路中，电路中的电流是0.2安培，灯泡L1的电阻为45欧姆，灯泡L2为的电阻15欧姆，求：（1）灯泡L1和灯泡L2两端的电压（2）电源电压（3）电路中的总电阻8.有两个灯泡串联在电路中，电源电压是12V，灯泡L1两端的电压为9V，电路中的总电阻为30欧姆，求：（1）灯泡L2两端的电压（2）电路中的电流（3）两个灯泡的电阻9.有两个灯泡串联在电路中，电源电压是12V，灯泡L1两端的电压为9V，灯泡L1的电阻为30欧姆，求：10.（1）灯泡L2两端的电压（2）电路中的电流（3）灯泡L2的电阻（4）该电路的总电阻11.有两个灯泡串联在电路中，电源电压是24V，灯泡L1两端的电压为15V，灯泡L2的电阻为20欧姆，求：（1）灯泡L2两端的电压（2）电路中的电流（3）灯泡L1的电阻（4）该电路的总电阻12.有两个灯泡串联在电路中，电源电压是6V，电路的总电阻为30欧姆，灯泡L2的电阻为20欧姆，求：（1）灯泡L1的电阻（2）电路中的电流（3）灯泡L1和L2两端的电压13.有两个灯泡串联在电路中，电源电压是12V，灯泡L1的电阻为5欧姆，灯泡L2的电阻为25欧姆，求：（1）电路的总电阻（2）电路中的电流（3）灯泡L1和L2两端的电压14.有两个灯泡串联在电路中，灯泡L1两端的电压3V，电路的总电阻为10欧姆，灯泡L1的电阻为5欧姆，求：（1）灯泡L2的电阻（2）电路中的电流（3）灯泡L2两端的电压（4）电源电压15.有两个灯泡串联在电路中，灯泡L1两端的电压3V，电路的总电阻为12欧姆，灯泡L2的电阻为8欧姆，求：（1）灯泡L1的电阻（2）电路中的电流（3）灯泡L2两端的电压（4）电源电压16.有两个灯泡串联在电路中，灯泡L1两端的电压3V，灯泡L1的电阻为30欧姆，灯泡L2的电阻为20欧姆，求：（1）电路的总电阻（2）电路中的电流（3）灯泡L2两端的电压（4）电源电压并联电路15道1.两个灯泡并联在电路中，电源电压为12伏特，总电阻为7.5欧姆，灯泡L1的电阻为10欧姆，求：1)灯泡L2的电阻2)灯泡L1和L2中通过的电流3)干路电流2.两个灯泡并联在电路中，电源电压为12伏特，总电阻为15欧姆，灯泡L1中通过的电流为0.6安培，求：1)干路电流2)灯泡L2中通过的电流3)灯泡L1和L2的电阻3.两个灯泡并联在电路中，电源电压为3伏特，L1的电阻为20欧姆，L2的电阻为10欧姆，求：1)L1和L2并联后的等效电阻2)灯泡L1和L2中通过的电流3)干路电流4.两个灯泡并联在电路中，电源电压为6伏特，L1的电阻为20欧姆，干路电流为0.5安培，求：1)L1和L2并联后的等效电阻2)灯泡L1中通过的电流3)灯泡L2中通过的电流4)L2的电阻5.两个灯泡并联在电路中，电源电压为6伏特，L1的电阻为30欧姆，L2中通过的电流为0.4安培，求：1)L2的电阻2)灯泡L1中通过的电流3)两灯并联后的等效电阻4)干路总电流6.两个灯泡并联在电路中，电源电压为24伏特，干路总电流为0.5安培，L2中通过的电流为0.4安培，求：1)两灯并联后的等效电阻2)L2的电阻3)灯泡L1中通过的电流4)L1的电阻7.两个灯泡并联在电路中，电源电压为24伏特，灯泡L1中通过的电流为0.2安培，L2中通过的电流为0.4安培，求：1)两灯的电阻2)两灯并联后的总电阻3)干路总电流8.两个灯泡并联在电路中，两灯并联后的总电阻为8欧姆，灯泡L1的电阻为40欧姆，干路总电流为0.75安培，求：1)电源电压2)灯泡L1中通过的电流3)灯泡L2中通过的电流4)灯泡L2的电阻9.两个灯泡并联在电路中，两灯并联后的总电阻为1.6欧姆，灯泡L1的电阻为8欧姆，灯泡L1中通过的电流为0.4安培，求：1)电源电压2)干路中通过的电流3)灯泡L2中通过的电流4)L2的电阻10.两个灯泡并联在电路中，两灯并联后的总电阻为2.4欧姆，灯泡L1的电阻为6欧姆，灯泡L2中通过的电流为0.75安培，求：1)L2的电阻2)电源电压3)灯泡L1中通过的电流4)干路总电流11.两个灯泡并联在电路中，灯泡L1的电阻为20欧姆，L2的电阻灯泡为30欧姆，干路总电流为0.5安培，求：1)两灯并联后的总电阻2)电源电压3)灯泡L1和L2中通过的电流12.两个灯泡并联在电路中，灯泡L1的电阻为15欧姆，L2的电阻灯泡为30欧姆，灯泡L1中通过的电流为0.2安培，求：1)两灯并联后的总电阻2)电源电压3)灯泡L2中通过的电流4)干路总电流13.两个灯泡并联在电路中，灯泡L1的电阻为10欧姆，灯泡L2中通过的电流为0.3安培，干路总电流为0.6安培，求：1)灯泡L1中通过的电流2)电源电压3)L2的电阻4)两灯并联后的总电阻14.两个灯泡并联在电路中，灯泡L2的电阻为20欧姆，通过它的电流为0.3安培，干路总电流为0.5安培，求：1)电源电压2)灯泡L1中通过的电流3)L1的电阻4)两灯并联后的总电阻15.两个灯泡并联在电路中，灯泡L2的电阻为40欧姆，通过它的电流为0.15安培，灯泡L1中通过的电流为0.1安培，求：1)电源电压2)干路总电流3)L1的电阻4)两灯并联后的总电阻第二部分提高篇一、串联电路1．如图所示，电阻R1=12欧。

一、欧姆定律的计算问题难题易错题1．如图所示，电源电压保持12V 不变，小灯泡L 上标有“6V 3W ”字样，滑动变阻器最大电阻值R =48Ω，闭合开关，若不考虑灯丝电阻随温度的变化，下列说法正确的是（ ）A ．要使电压表的示数增大1V ，小灯泡L 两端的电压就会减小1VB ．当滑片P 移到最右端时，通电100s 滑动变阻器消耗的电能是192JC ．当滑片P 移到变阻器的中点时，小灯泡L 正常发光D ．当滑片P 移到变阻器的中点时，电阻R 的实际功率是3.6W【答案】B【解析】【分析】【详解】A ．从图中可以看到，这是一个串联电路，电压表测的是小灯泡L 两端的电压，所以电压表的示数增大1V ，小灯泡L 两端的电压也会增大1V ，A 错误；B ．可知，小灯泡L 的电阻是()22L L L 6V 12Ω3W U R P === 这是一个串联电路，电路中的电流大小是L 12V 0.2A 48Ω12ΩU I R R ===++ 通电100s 滑动变阻器消耗的电能是 ()220.2A 48Ω100s 192J W I Rt ==⨯⨯=B 正确；C ．当滑片P 移到变阻器的中点时，电路中的电流大小是'L 12V 1A 124Ω12Ω32U I R R ===++小灯泡L 的电压是 ''L L 1A 12Ω4V 3U I R ==⨯= 小灯泡不会正常发光，C 错误；D ．当滑片P 移到变阻器的中点时，电路中的电流大小是1A 3，变阻器接入电路的电阻大小是24Ω，则滑动变阻器R 的实际功率是()22'11A 24Ω 2.7W 23P IR ⎛⎫⎛⎫==⨯≈ ⎪ ⎪⎝⎭⎝⎭ D 错误；故选B 。

2．如图所示电路图，把端点A 、B 接在电压U 不变的电源两端，只闭合开关S 1，电压表的示数为U 1，电流表A 1的示数为I 1；把端点C 、D 接同一电源两端，只闭合开关S 2，电压表的示数为U 2，电流表A 2的示数为I 2；把端点A 、D 接同一电源两端，只闭合开关S 1，电压表的示数为U 3，电流表A 1的示数为I 3；把端点B 、C 接同一电源两端，只闭合开关S 2，电压表的示数为U 4，电流表的示数为I 4。
