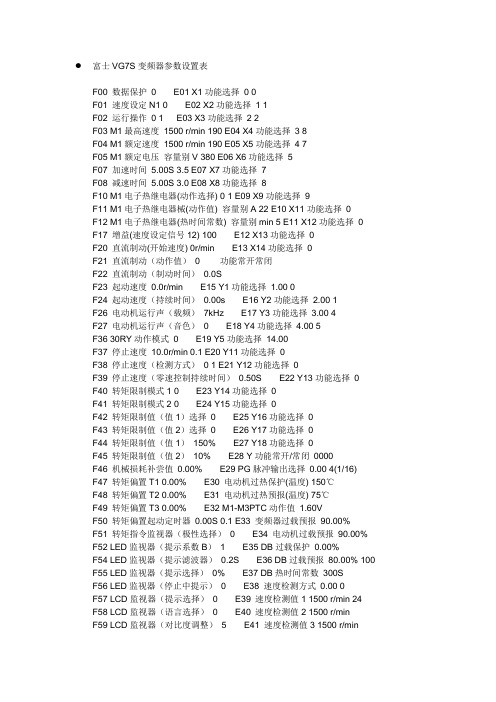

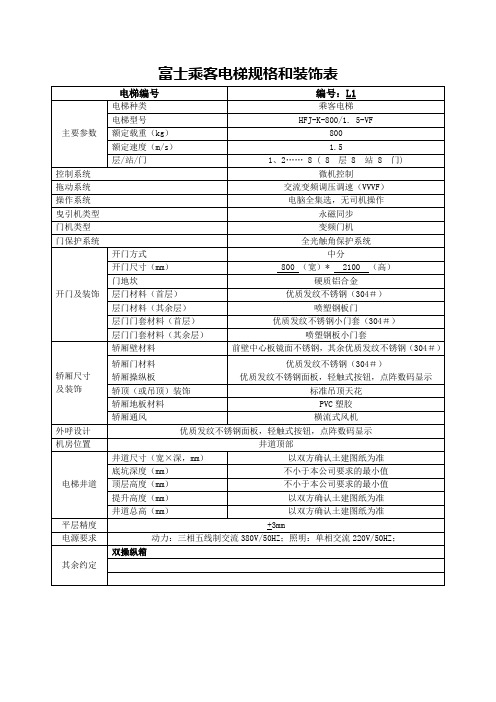

富士VG7S变频器参数设置表F00 数据保护0 E01 X1功能选择0 0F01 速度设定N1 0 E02 X2功能选择1 1F02 运行操作0 1E03 X3功能选择2 2F03 M1最高速度1500 r/min 190 E04 X4功能选择3 8F04 M1额定速度1500 r/min 190 E05 X5功能选择4 7F05 M1额定电压容量别V 380 E06 X6功能选择5F07 加速时间5.00S 3.5 E07 X7功能选择7F08 减速时间5.00S 3.0 E08 X8功能选择8F10 M1电子热继电器(动作选择) 0 1 E09 X9功能选择9F11 M1电子热继电器械(动作值) 容量别A 22 E10 X11功能选择0F12 M1电子热继电器(热时间常数) 容量别min 5 E11 X12功能选择0F17 增益(速度设定信号12) 100 E12 X13功能选择0F20 直流制动(开始速度) 0r/min E13 X14功能选择0F21 直流制动（动作值）0 功能常开常闭F22 直流制动（制动时间）0.0SF23 起动速度0.0r/min E15 Y1功能选择1.00 0F24 起动速度（持续时间）0.00s E16 Y2功能选择2.00 1F26 电动机运行声（载频）7kHz E17 Y3功能选择3.00 4F27 电动机运行声（音色）0 E18 Y4功能选择4.00 5F36 30RY动作模式0 E19 Y5功能选择14.00F37 停止速度10.0r/min 0.1 E20 Y11功能选择0F38 停止速度（检测方式）0 1 E21 Y12功能选择0F39 停止速度（零速控制持续时间）0.50S E22 Y13功能选择0F40 转矩限制模式1 0 E23 Y14功能选择0F41 转矩限制模式2 0 E24 Y15功能选择0F42 转矩限制值（值1）选择0 E25 Y16功能选择0F43 转矩限制值（值2）选择0 E26 Y17功能选择0F44 转矩限制值（值1）150% E27 Y18功能选择0F45 转矩限制值（值2）10% E28 Y功能常开/常闭0000F46 机械损耗补尝值0.00% E29 PG脉冲输出选择0.00 4(1/16)F47 转矩偏置T1 0.00% E30 电动机过热保护(温度) 150℃F48 转矩偏置T2 0.00% E31 电动机过热预报(温度) 75℃F49 转矩偏置T3 0.00% E32 M1-M3PTC动作值1.60VF50 转矩偏置起动定时器0.00S 0.1 E33 变频器过载预报90.00%F51 转矩指令监视器（极性选择）0 E34 电动机过载预报90.00% F52 LED监视器（提示系数B）1 E35 DB过载保护0.00%F54 LED监视器（提示滤波器）0.2S E36 DB过载预报80.00% 100 F55 LED监视器（提示选择）0% E37 DB热时间常数300SF56 LED监视器（停止中提示）0 E38 速度检测方式0.00 0F57 LCD监视器（提示选择）0 E39 速度检测值1 1500 r/min 24F58 LCD监视器（语言选择）0 E40 速度检测值2 1500 r/minF59 LCD监视器（对比度调整）5 E41 速度检测值3 1500 r/minF60 输出单位设定（HP/KW）0 E80 AO2偏置设定0.00%F61 ASR1-P（增益）10 10 E81 AO3偏置设定0.00%F62 ASR1-1（集分常数）0.200S 0.2 E84 AO1-5滤波器设定0.010S 0.00F63 ASR1-FF（增益）0.00SF64 ASR1输入滤波器0.040S C05 多段速度1 0r/min 0F65 ASR1检测滤波器0.005S C06 多段速度2 0r/min 24F66 ASR1输出滤波器0.002S 0.002 C07 多段速度3 0r/min 9F67 S字加速起动侧1 0% C08 多段速度4 0r/min 0F68 S字加速达到侧1 0% C09 多段速度5 0r/min 90F69 S字减速起动侧1 0% C10 多段速度6 0r/min 130F70 S字减速到达到侧1 0% C11 多段速度7 0r/min 190F73 轻负载时的磁通值100% C12 多段速度8 0r/minF74 预激磁时间0 C13 多段速度9 0r/minF75 预激磁初始值100% C14 多段速度10 0r/minF79 电动机选择（M1.M2.M3）0 C15 多段速度11 0r/minF80 电流额定切换0 2 C16 多段速度12 0r/minC17 多段速度13 0r/minC18 多段速度14/爬行速度2 0r/minC19 多段速度15/爬行速度2 0r/minE42 速度达到(检测幅) 0.30 C20 多段速度命令一致定时器0.00 0.02E43 速度一致（检测幅）0.30 C21 多段速度设定定义0E44 速度一致（OFF延迟定时器）0.100S C35 加速时间JOG 5.00S 3.0 E45 速度不一致报警使用.不使用0.00 C36 减速时间JOG 5.00S 3E46 转矩检测值1 0.30 C37 S字起动侧JOG 0%E47 转矩检测值2 0.30 C38 S字达到侧JOG 0%E48 磁通检测值1.00 C40 ASR2-P增益10 8E49 Ai1功能选择0.00 5 C41 ASR2-1(集分常数) 0.200SE50 Ai2功能选择0.00 C42 ASR2-FF(增益) 0.000SE53 Ai1增益设定1.00 C43 ASR2输入滤波器0.040SE54 Ai2增益设定1.00 C44 ASR2检测滤波器0.005SE55 Ai1电动Gein 1.00 2.5 C45 ASR2输出滤波器0.002S 0.002E56 Ai2制动Gen 1.00 1.2 C46 加速时间2 5.00S 3.0E57 Ai1偏置设定0.00 C47 减速时间2 5.00S 3E58 Ai2偏置设0.00 C48 S字起动侧2 0%E59 Ai3偏置设定0.00 C49 S字达到侧2 0%E60 Ai4偏置设定0.00 C50 ASR3-P增益10E61 Ai1滤波器设定0.010S 0.5 C51 ASR3-1(集分常数) 0.200SE62 Ai2滤波器设定0.010S C52 ASR3-FF(增益) 0.000SE69 AO1功能选择1 26 C53 ASR3输入滤波器0.040SE70 AO2功能选择6 31 C54 ASR3检测滤波器0.005SE71 AO3功能选择3 C55 ASR3输出滤波器0.002SE74 AO1增益设置1.00 C56 加速时间3 5.00S 3.5E75 AO2增益设置1.00 C57 减速时间3 5.00S 2.7E76 AO3增益设置1.00 C58 S字起动侧3 0%E79 AO1偏置设定0.00% C59 S字达到侧3 0%C60 ASR4-P增益10 H01 整定动作选择0.00%C61 ASR4-1(集分常数) 0.200S H02 全部保存功能0C62 ASR4-FF(增益) 0.000S H03 数据初始化0.00C63 ASR4输入滤波器0.040S H06 冷却风扇ON-OFF控制0C64 ASR4检测滤波器0.005S H29 连接功能保护0C65 ASR4输出滤波器0.002S H30 连接运行0C66 加速时间4 5.00S H31 站地址1.00C67 减速时间4 5.00S 1 H32 发生差错时动作选择3.00C68 S字起动侧4 0% H33 定时器动作时间2.00SC69 S字达到侧4 0% H41 转矩命令选择0C70 ASR切换时间1.00s 0.5 H42 转矩电流命令选择0C71 加减时间切换速度0.00% H46 观察器方式选择0C72 ASR切换速度0.00% H47 M1补尝增益0H48 M2补尝增益0P01 M1控制方式0 3 H49 M1积分时间0.100SP02 M1电动机选择容量别37 H50 M2积分时间0.100SP03 M1额定容量容量别14.2 H51 M1负载惯量0.001kgm2 0.11 P04 M1额定电流容量别31.5 H52 M2负载惯量0.001kgm2P05 M1极数4 20 H55 零速度控制(增益) 5P06 M1-%R1 容量别3.6 H56 零速度控制（完成幅置）100P07 M1-%X 容量别22 H68 跳闸数据删除0P08 M1激磁电流容量别0.01 H70 制造厂用1 0P09 M1转矩电流容量别33 H71 制造厂用2 0 0/5P10 M1驱动时转差容量别0.001 H72 制造厂用3 0P11 M1制动时转差容量别0.001 H73 制造厂用4 0P12 M1 容量别0P13 容量别0 A01 M2控制方式0.00%P14 容量别0 A02 M2额定容量0.00kw/HPP15 M1磁饱合系数1 容量别0 A03 M2额定电流0.01AP16 M1磁饱合系数2 容量别A04 M2额定电压80VP17 M1磁饱合系数3 容量别A05 M2额定速度1500 r/minP18 M1磁饱合系数4 容量别A06 M2最高速度1500 r/minP19 M1磁饱合系数5 容量别0 A07 M2极数4P20 M12次时间常数容量别0.001 A08 M2-%R1 0.00%P21 M1感应电压系数容量别283 A09 M2-%X 0.00%P22 M1-R2修正系数1 容量别1 A10 M2激磁电流0.01AP23 M1-R2修正系数2 容量别1 A11 M2转矩电流0.01AP24 M1-R2修正系数3 容量别1 A12 M2驱动时转差0.001HzP25 M1激磁电流校正系数容量别0 A13 M2制动时转差0.001Hz P26 M1-ACP-P(增益) 容量别1 A14 M2铁损系数1 0.00%P27 M1-ACP-I)极分时间) 容量别1 A15 M2铁损系数2 0.00%P28 M1-PG脉冲数1024 8192 A16 M2铁损系数3 0.00%P29 M1外部PG修正系数4000 A17 M2磁饱和系数1 0.00%P30 M1热敏电阻选择1 0 A18 M2磁饱和系数2 0.00%A19 M2磁饱和系数3 0.00% O04 DIB BCD输入设定1000A20 M2磁饱和系数4 0.00% O09 ABS信号输入定议（同步）0 1A21 M2磁饱和系数5 0.00% O10 磁极位置偏差（同步）0 7AC6A22 M2 2次时间常数0.001S O11 突极比（%Xq/%Xd） 1A23 M2感应电压系数0V O30 传输异常时的动作0A24 M2-R2修正系数1 0% O31 传输异常时的动作时间0.10SA25 M2-R2修正系数2 0 O32 传输格式0A26 M2-R2修正系数3 0.01A27 M2激磁校正系数0 L01 密码数据1 0A28 M2-ACR-P（增益）1 L02 密码数据2 0A29 M2-ACR-I（积分时间）1.0MS L03 升降机额定速度0r/min 120 A30 M2-PG脉冲数1024 L04 固定S字模式0 1A31 M2热敏电阻选择1 L05 S字设定1 0.00% 20A32 M2电子继电器（动作选择）0 L06 S字设定2 0.00% 18A33 M2电子继电器（动作值）0.01A L07 S字设定3 0.00% 20A34 M2电子继电器（热时间常数）0.5min A34 L09 S字设定5 0.00% 20 L10 S字设定6 0.00% 20L08 S字设定4 0.00% 18 L11 S字设定7 0.00% 20L12 S字设定8 0.00% 16O01 DIA的功能选择0 L13 S字设定9 0.00% 20O02 DIB的功能选择0 L14 S字设定10 0.00% 30O03 DIA BCD输入设定1000。
广州富菱达电梯有限公司企业标准Q/FLDJ02-2007 FVF系列交流变频调速微机电梯(MCS-Ⅱ)安装调试说明(Q/FLDJ10-2007版)富菱达电梯有限公司资料编号：Q/FLDJ02-2007 2007.3 Ver 6.11前言感谢使用富菱达电梯有限公司的串行通讯微机电梯控制系统（MCS-Ⅱ）。
本系统在设计、制造和检验过程中完全贯彻GB7588-1995《电梯制造与安装安全规范》和EN12015、EN12016电磁兼容性标准。
通讯协议贯彻ISO11898标准。
本版（Q/FLDJ02-2007）说明书和电气原理图、接线图作为富菱达电梯有限公司的微型机电梯系统（MCS-Ⅱ）的安装、调试和维护资料，用户在安装、调试和维护此种电梯时，须先熟读此资料。
编制日期校对日期审核日期批准日期颁布日期：2007年3月实行日期：2007年3月广州富菱达电梯有限公司技术部编制目录1 声明 (8)2 适应范围 (9)3 电梯检修试运行 (9)3．1电梯试运行前检查 (9)3．2电梯检修试运行 (10)4 电梯井道参数自学习 (11)4．1电梯井道参数自学习前检查 (11)4．2电梯井道自学习步骤 (12)5 电梯自动/司机试运行 (13)6 电梯减速距离调整 (13)7 电梯速度调整 (13)8 电梯运行舒适感的调整 (13)9 平层精度调整 (14)10负载开关调整 (14)11 负载传感器调整 (14)12 平衡系数调整 (15)13 电梯的功能验证 (15)14 电梯的保护功能 (15)15 绝缘检测规则 (16)16 微机参数设置及状态显示 (17)16．1 约定及说明 (17)16．2 LED发光二极管显示说明 (17)16．3液晶显示器说明 (18)16．4按键说明 (18)16．5参数的显示及设置 (18)16．6菜单0显示的信息 (19)16．7只读参数表 (19)16．8只读参数说明 (20)16．8．1轿厢位置显示（参数F01.01 ） (20)16．8．2平层数据显示（参数F01.02） (21)16．8．3电梯状态显示（参数F01.03） (21)16．8．4校正开关位置显示（参数F01.04） (22)16．8．5运行/故障计数器显示（参数F01.05） (22)16．8．6通讯状态显示（参数F01.06） (23)16．8．7高速强迫减速开关数据显示（参数F01.07） (23)16．8．8中速强迫减速开关数据显示（参数F01.08） (23)16．8．9低速强迫减速开关数据显示（参数F01.09） (23)16．8．10加速时间显示（参数F01.10） (24)16．8．11软件版本显示（参数F01.11） (24)16．8．12电梯减速点位置显示（参数F01.12） (24)16．8．13密码显示（参数F01.13） (25)16．8．14运行距离显示（参数F01.14） (25)16．8．15脉冲的实际距离显示（参数F01.15） (26)16．8．16 电池电压状态显示（参数F01.16） (26)16．8．17电梯历史故障记录（参数F02） (27)16．8．18输入状态显示（参数F03） (28)16．8．19输出状态显示（参数F04） (30)16．8．20层楼间距显示（参数F05） (31)16．8．21微机内部变量的读出及显示（参数F06） (31)16．9可读写参数表（F07-F35） (31)16．10可读写参数说明 (35)16．10．1 系统时间设置（参数F07） (35)16．10．2 定时器01时间设置（参数F08） (36)16．10．3 定时器02时间设置（参数F09） (37)16．10．4 定时器03时间设置（参数F10） (38)16．10．5 定时器04时间设置（参数F11） (38)16．10．6 输出设置（参数F12） (39)16．10．7输入设置（参数F13） (41)16．10．8 密码的输入和设置（参数F14） (41)16．10．9层楼显示设置（参数F15） (43)16．10．10功能设置（参数F16） (43)16．10．10．1电梯速度设置（参数F16.01） (43)16．10．10．2单梯/并联（群控）设置（参数F16.02） (44)16．10．10．3并联（群控）电梯站号设置（参数F16.03） (44)16．10．10．4并联（群控）算法设置（参数F16.04） (44)16．10．10．5编码器方向设置（参数F16.05） (44)16．10．10．6允许外呼设置（参数F16.06） (44)16．10．10．7特殊消防功能（参数F16.07） (44)16．10．10．8参数初始化操作（参数F16.08） (44)16．10．10．9变频器类型设置（参数F16.09） (45)16．10．10．10写保护设置/取消操作（参数F16.10） (45)16．10．10．11数据存储操作（参数F16.11） (45)16．10．10．12 自学习井道参数操作（参数F16.12） (45)16．10．10．13 检修方式设置（参数F16.13） (46)16．10．10．14司机方式设置（参数F16.14） (46)16．10．10．15上平层微调设置（参数F16.15） (46)16．10．10．16下平层微调设置（参数F16.16） (46)16．10．10．17关门方式设置（参数F16.17） (46)16．10．10．18厅外呼梯方式设置（参数F16.18） (47)16．10．10．19风扇定时器功能设置（参数F16.19） (47)16．10．10．20单梯返基站功能设置（参数F16.20） (47)16．10．10．21门区输出信号电平设置（参数F16.21） (47)16．10．10．22内选闪烁设置（参数F16.22） (47)16．10．10．23门区显示设置（参数F16.23） (47)16．10．10．24急停显示设置（参数F16.24） (48)16．10．10．25消防方式设置（参数F16.25） (48)16．10．10．26反向内选消号取消设置（参数F16.26） (49)16．10．10．27密码1允许/禁止设置（参数F16.27） (49)16．10．10．28密码2允许/禁止设置（参数F16.28） (49)16．10．10．29密码3允许/禁止设置（参数F16.29） (49)16．10．10．30密码4允许/禁止设置（参数F16.30） (49)16．10．10．31密码5允许/禁止设置（参数F16.31） (49)16．10．10．32密码6允许/禁止设置（参数F16.32） (50)16．10．10．33密码7允许/禁止设置（参数F16.33） (50)16．10．10．34单梯返上/下基站设置（参数F16.34） (50)16．10．10．35加速信号输入电平设置（参数F16.35） (50)16．10．10．36上电返底层站功能设置（参数F16.36） (50)16．10．10．37测试运行设置（参数F16.37） (50)16．10．10．38重开门时延时关门时间选择（参数F16.38） (51)16．10．10．39离开门区数据校正功能设置（参数F16.39） (51)16．10．10．40数据恢复功能设置（参数F16.40） (51)16．10．10．41 UP/DN限位设置（参数F16.41） (51)16．10．10．42 SSEV独立服务设置（参数F16.42） (51)16．10．10．43 D_CL关门延时按钮设置（参数F16.43） (51)16．10．10．44 RUN TIME-1运行时间1设置（参数F16.44） (51)16．10．10．45 RUN TIME-2运行时间2设置（参数F16.45） (51)16．10．10．46 RUN TIME-3运行时间3设置（参数F16.46） (52)16．10．10．47抱闸方式设置（参数F16.47） (52)16．10．10．48启动方式设置（参数F16.48） (52)16．10．10．49 门区校正设置（参数F16.49） (52)16．10．10．50控制方式设置（参数F16.50） (52)16．10．10．51显示模式设置（参数F16.51） (52)16．10．10．52停止呼梯1设置（参数F16.52） (52)16．10．10．56停止呼梯2设置（参数F16.56） (53)16．10．10．59司机呼梯模式设置（参数F16.59） (53)16．10．11层站设置（F17） (53)16．10．11．1下基站设置（参数F17.01） (53)16．10．11．2上基站设置（参数F17.02） (53)16．10．11．3消防返回基站设置（参数F17.03） (53)16．10．11．4最高层站设置（参数F17.04） (53)16．10．11．5 远程监控电梯站号设置（参数F17.05） (54)16．10．11．6 并联电梯中另一台电梯的最高层楼设置（F17.06） (54)16．10．11．7 并联电梯底层平面层楼差值设置（F17.07） (54)16．10．11．8 不同层楼电梯并联时参数的设置 (54)16．10．12校正数据设置（F18） (54)16．10．12．1下校正数据设置（参数F18.01） (54)16．10．12．2上校正数据设置（参数F18.02） (55)16．10．12．3下极限数据设置（参数F18.03） (55)16．10．12．4上极限数据设置（参数F18.04） (55)16．10．12．5最短层楼数据设置（参数F18.05） (55)16．10．13定时器与计数器设置（F19） (55)16．10．13．1延时松闸时间设置（参数F19.01） (55)16．10．13．2延时启动时间设置（参数F19.02） (55)16．10．13．3延时抱闸时间设置（参数F19.03） (56)16．10．13．4延时停梯时间设置（参数F19.04） (56)16．10．13．5 停梯延时关门时间设置（参数F19.05） (56)16．10．13．6关门保护时间设置（参数F19.06） (56)16．10．13．7延时关照明电源时间设置（参数F19.07） (56)16．10．13．8司机时退出并联时间设置（参数F19.08） (56)16．10．13．9 自动时退出并联时间设置（参数F19.09） (57)16．10．13．10急停时层显闪烁周期设置（参数F19.10） (57)16．10．13．11延时返基站时间设置（参数F19.11） (57)16．10．13．12速度转换1时间设置（参数F19.12） (57)16．10．13．13速度转换2时间设置（参数F19.13） (57)16．10．13．14 快车加速时间设置（F19.18） (57)16．10．13．15慢车1级减速时间设置（F19.19） (57)16．10．13．16慢车2级减速时间设置（F19.20） (57)16．10．13．17检查松抱闸延时时间设置（参数F19.21） (57)16．10．13．18检查零速延时时间设置（参数F19.22） (58)16．10．13．19检查门区延时时间设置（参数F19.23） (58)16．10．13．20检查停梯延时时间设置（参数F19.24） (58)16．10．13．21检查脉冲延时时间设置（参数F19.25） (58)16．10．13．22轻载时轿厢内呼梯数目设置（参数F19.26） (58)16．10．13．23重开门次数设置（参数F19.27） (58)16．10．13．24重开门延时关门时间设置（参数F19.28） (59)16．10．13．25 RUN TIME-3运行时间3设置（参数F19.29） (59)16．10．13．26 RUN TIME-1运行时间1设置（参数F19.30） (59)16．10．13．27 RUN TIME-2运行时间2设置（参数F19.31） (59)16．10．13．28关门延时按钮关门时间设置（参数F19.32） (59)16．10．14距离设置（F20） (59)16．10．14．1 向上高速减速距离设置（参数F20.01） (59)16．10．14．2 向下高速减速距离设置（参数F20.02） (60)16．10．14．3 向上中速减速距离设置（参数F20.03） (60)16．10．14．4 向下中速减速距离设置（参数F20.04） (60)16．10．14．5向上低速减速距离设置（参数F20.05） (60)16．10．14．6向下低速减速距离设置（参数F20.06） (60)16．10．14．7向上平层距离设置（参数F20.07） (60)16．10．14．8向下平层距离设置（参数F20.08） (60)16．10．14．9向上平层保护距离设置（参数F20.09） (61)16．10．14．10向下平层保护距离设置（参数F20.10） (61)16．10．14．11门区数据设置（参数F20.11） (61)16．10．14．12减速区数据设置（参数F20.12） (61)16．10．14．13低速运行时允许减速距离设置（参数F20.13） (61)16．10．14．14中速运行时允许减速距离设置（参数F20.14） (61)16．10．14．15高速运行时允许减速距离设置（参数F20.15） (62)16．10．14．16低速运行时允许平层距离设置（参数F20.16） (62)16．10．14．17中速运行时允许平层距离设置（参数F20.17） (62)16．10．14．18高速运行时允许平层距离设置（参数F20.18） (62)16．10．14．19允许启动低速运行距离设置（参数F20.19） (63)16．10．14．20允许启动高速运行距离设置（参数F20.20） (63)16．10．14．21 门区实际距离设置（F20.21） (63)16．10．14．22 门区校正设置（F20.22） (63)16．10．15层楼脉冲数据显示/设置（F21） (63)16．10．16层楼显示脉冲数据设置（F22） (63)16．10．17内选呼梯操作（F23） (63)16．10．18上呼梯操作（F24） (64)16．10．19下呼梯操作（F25） (64)16．10．20不停站层设置（F26） (65)16．10．21 A门不开门层站设置（F27） (66)16．10．22 B门不开门层站设置（F28） (66)16．10．23电梯轿厢下方内选允许设置（F29） (67)16．10．24电梯轿厢下方上呼允许设置（F30） (68)16．10．25电梯轿厢下方下呼允许设置（F31） (68)16．10．26电梯轿厢上方内选允许设置（F32） (68)16．10．27电梯轿厢上方上呼允许设置（F33） (68)16．10．28电梯轿厢上方下呼允许设置（F34） (69)16．10．29并联电梯中另一台电梯不停层站设置（F35） (69)17 系统印刷电路板功能设置 (69)17．1系统主控板功能设置 (69)17．1．1主控板发光二极管功能显示 (69)17．1．2主控板副CPU软件在线编程 (69)17．1．3主控板主CPU软件在线编程 (70)17．1．4呼梯通讯口通讯线终端电阻设置 (70)17．1．5并联（群控）通讯口通讯线终端电阻设置 (70)17．1．6远程监控通讯口通讯线终端电阻设置 (70)17．2呼梯板功能设置 (70)17．2．1呼梯板发光二极管功能显示 (70)17．2．2电梯最低层呼梯板终端电阻设置 (70)17．2．3电梯轿内层楼显示设置 (70)17．2．4呼梯板地址设置 (71)17．2．5 IC卡功能设置 (71)17．3轿顶板功能设置 (71)17．3．1轿顶板发光二极管功能显示 (71)17．4继电器板功能设置 (71)17．4．1继电器板发光二极管功能显 (71)18 电梯调试步骤 (73)18．1电梯调试步骤 (73)18．1 永磁同步电机驱动电梯的调试方法 (73)附录1（同步电机编码器接线图） (75)附录2（同步电机磁极位置偏移自学习） (76)附录3（电梯称重装置控制仪接线图） (77)附录4（电梯称重装置操作说明） (78)附录5（无机房电梯故障或停电困人紧急操作说明） (79)附录6（无机房电梯远程释放装置操作说明） (80)附录7（富士L I F T参数表） (81)附录8（富士5000G11参数表） (85)附录9（富士5000VG7S参数表） (88)附录10（默纳克Monarch—ME320L参数表） (94)附录11（G11——S曲线调整示意图） (98)附录12（LIFT——S曲线调整示意图） (100)附表13（定时器使用例子） (102)附表14（电机参数表） (105)1. 声明：1．1 本说明书仅适应于本公司生产的采用富士5000G11/LIFT/5000VG7S与默纳克Monarch—ME320L变频器的变频调速电梯。
精心整理华升富士达电梯调试与维修手册NEWCSVF型第一章慢车调试一、绝缘及电压测量VS20X电源板JB插座A侧B侧间电压均为DC24V。
MC15X继电器断相检测器PW灯亮。
2）合上1SWA开关MC15X继电器板B2、B3（L41、L30）AC100V二、机房独立运行的测试（检测控制屏是否有故障）1．接线确认1）至电机三相动力线U、V、W及接地线E接线正确无误。
2）至旋转编码器的接线及屏蔽接地正确无误。
3）至制动器B10、B20接线正确无误。
3．控制慢车运转1）送电后，MC15X继电器板A、B、C、E、F、G二极管亮。
#1E吸合，#6吸合。
2）按住下按钮BTN3，同时打开EQDO开关，然后松开下按钮。
（完成这个操作后，按下中按钮，如果LED的BIT6灯亮的话，说明没有进入“安装运行），此时，关闭EQSO开关，再重新进行一次操作）3）一直按住上按钮，轿厢慢车上行。
一直按住下按钮，轿2）轿厢顶?轿顶操纵箱连接无误3）控制屏?轿厢顶连接无误4）控制屏?井道各限位连线无误5）轿厢安全回路接通，地坑安全回路接通6）轿厢照明电路接通3．轿顶运转把轿顶上的服务开关AUTO-INSPECT（自动-手动）切到INSPECT（手动）一侧，在安全回路、门锁全部接通的状态下，同时按住RUN和UP，电梯慢车上行。
同时按住RUN和DOWN，效。
3）CTL与OTL开关：开关门终端光电应在门开关闭前3-4mm位置，LED电灯动作，开关检测板与光电管的间隙为2.5±0.5mm。
使马达在能耗制动力距与锁紧弹簧作用下把门关闭与打开，保持良好的自锁状态，无撞击声。
门开足时运行平滑，无撞击声，轿门缩进门套16mm。
4）2IR-1U、2IR-1D、2IR-3三只轿顶感应器与井道感应板的插入尺寸为三位一样10±1mm，感应器与感应板保持安装垂直。
5）光幕：安装应缩进轿门内15mm，离地坎高度为230Ω。
c．当电机动作时，可观察DR8板，DBD，CR6发光二极管信号是否点灯。
富士5000VG7S变频器调试指导性文件一．匹配同步电机的PG卡：EP4246配差分带UVW相线驱动编码器；EP4287配海德汉ECN1313-2048编码器二．参数设定：F00数据保护0可更改数据1不可更改数据从0到1：同时按STOP+上箭头，再按FUNC/DATA确定从1到0：同时按STOP+下箭头，再按FUNC/DATA确定F011速度设定1端子输入0手动键盘输入F021运行操作0键操作1外部端子输入F0396最高速度F0496额定速度F05380额定电压F073加速时间1F083减速时间1F100电子热继电器动作选择0不动作F17100频率设定增益F180频率设定偏置F2610载波频率F36030RY模式0正常时30A-30C：OFF30B-30C：ON1正常时30A-30C：ON30B-30C：OFFF5860（日本语）1（英语）2（德语）3（法语）4（西班牙语）5（意大利语）6（中文）7（韩语）F6118ASR1-P（比例增益）高速段F620.3ASR1-I(积分常数)高速段F640.04ASR1输入滤波器F650.025ASR1检测滤波器F660.002ASR1输出滤波器F6720%S字加速启动侧1F6820%S字加速到达侧1F6920%S字减速启动侧1F7020%S字减速到达侧1F802电流额定切换2（HT高转矩，过载电流200%）1（VT可变转矩，过载电流110%）E010X1功能选择多段速SS1E021X2功能选择多段速SS2E032X3功能选择多段速SS4E057X5功能选择自由旋转BXE290PG分频输出0：无分频1：1/2分频2：1/4分频3：1/8分频4：1/16分频5：1/32分频6：1/64分频C050零速C075%爬行速度C0810%检修速度C0940%单层速度C1070%双层速度C11100%多层速度C4020ASR2-P低速段C410.03ASR2-I低速段C701ASR切换时间C727.5%ASR切换速度P013控制方式0矢量控制1无传感器的矢量控制2模拟动作模式3矢量控制（同步电机）P0237OTHER电动机选择不是标准电机P036.7KW电机额定容量F60=0时KWF60=1时HPP0415.6A电机额定电流P0520电机极数P06%R1电机初级电阻（自整定得到）P07%X额定速度时的漏电抗（自整定得到）P08激磁电流（自整定得到）P09转矩电流（自整定得到）P10-P200同步控制时全部设0P21275V感应电压系数P22-P241R2修正系数P250激磁电流修正系数P261电流环比例增益P271电流环积分时间P288192PG脉冲数P300热敏电阻选择0（无效）O091ABS信号输入定义（同步）1（配EP4246卡）3（配EP4287卡）O10磁极位置（同步电机自整定得出）O111突破比H01整定模式（异步电机方式）1ASR（速度环整定）：整定ASR-P（增益），ASR-I（积分），H47，48补偿增益，H49，50积分时间，H51，52负载惯量2电机常数整定（电机停止）：整定P06，P073电机常数整定（电机停止）：整定P06-P25（不包括P12，P13，P14）4电机常数整定（电机旋转）：整定P06-P25（不包括P12，P13，P14）H02全部保存功能自整定后的数据要永久保存，必须将H02设为1，然后同时按STOP和上箭头键来执行。
VG7S富士变频装置调试步骤（抱闸控制）F03(A06 or A40)为速度的百分数基数本文针对承德高炉所用VG7S装置，陈述调试过程。
因VG7S装置只有一套控制参数，故不分内外控参数组。
VG7S变频器一般操作说明(使用面板)1．合闸与运行要进行合闸动作只要按下FWD或REV键即可，合闸后给定速度为上次的设定值。
在合闸后要停机分闸，只要按下STOP键，即执行STOP1要通过面板给定速度，首先需要确保画面处于运行模式(即面板液晶屏上显示STOP或RUN)，运行模式可以通行在任何其他画面中按PRG键来直接切换回去(可参见VG7S用户手册3-4与3-8)。
一普通参数设定解除数据保护F00=0STOP+∨按FUNC/DATA键决定设定数据保护F00=1STOP+∧按FUNC/DATA键决定1．1出厂参数设定恢复出厂设置H03=1STOP+∧按FUNC/DATA键决定改变操作语言F58=6 操作语言改为中文设定电机温度检测P30=0 M1无热敏电阻A31=0 M2无热敏电阻A47=0 M3无热敏电阻设定速度传感器类型P01=1 不使用编码器的矢量控制使用面板操作F01=0 速度由面板给定F02=0 运行操作通过面板给出此时电机和控制参数组未进行设定，不能实施电机调试。
1．2 IO的设置为了避免整定时出现意外错误，最好先设置好IO的功能。
E01~E13 数字量输入E14 数字量输入的极性要使STOP1、STOP2、STOP3和自由旋转(BX)等均为OFF。
E15~E19 数字量输出E28 数字量输出的极性1．3 电机参数整定只针对M1电机进行设置，VG7S装置中一共可以设置3组电机参数P02=37 非富士电机P03=电机容量(KW)P04=额定电流(A)P05=极数(非极对数)P08=激磁电流(A) 一般设为电机空载电流，手册建议为额定的一半。
P09=转矩电流(A) P09=(P04^2-P08^2)^0.5P08、P09与P04设置不匹配时会导致参数整定时报Er07 F03=最高转速(RPM)F04=额定转速(RPM)F05=额定电压(V)F07=加速时间1(S)F08=减速时间1(S)H01=2 整定电机转子阻抗与漏抗。
变频器基本参数调试方法信息来源：/变频器功能参数很多，一般都有数十甚至上百个参数供用户选择。
实际应用中，没必要对每一参数都进行设置和调试，多数只要采用出厂设定值即可。
但有些参数由于和实际使用情况有很大关系，且有的还相互关联，因此要根据实际进行设定和调试。
因各类型变频器功能有差异，而相同功能参数的名称也不一致，为叙述方便，本文以富士变频器基本参数名称为例。
由于基本参数是各类型变频器几乎都有的，完全可以做到触类旁通。
一加减速时间加速时间就是输出频率从0上升到最大频率所需时间，减速时间是指从最大频率下降到0所需时间。
通常用频率设定信号上升、下降来确定加减速时间。
在电动机加速时须限制频率设定的上升率以防止过电流，减速时则限制下降率以防止过电压。
加速时间设定要求：将加速电流限制在变频器过电流容量以下，不使过流失速而引起变频器跳闸；减速时间设定要点是：防止平滑电路电压过大，不使再生过压失速而使变频器跳闸。
加减速时间可根据负载计算出来，但在调试中常采取按负载和经验先设定较长加减速时间，通过起、停电动机观察有无过电流、过电压报警；然后将加减速设定时间逐渐缩短，以运转中不发生报警为原则，重复操作几次，便可确定出最佳加减速时间。
二转矩提升又叫转矩补偿，是为补偿因电动机定子绕组电阻所引起的低速时转矩降低，而把低频率范围f/v增大的方法。
设定为自动时，可使加速时的电压自动提升以补偿起动转矩，使电动机加速顺利进行。
如采用手动补偿时，根据负载特性，尤其是负载的起动特性，通过试验可选出较佳曲线。
对于变转矩负载，如选择不当会出现低速时的输出电压过高，而浪费电能的现象，甚至还会出现电动机带负载起动时电流大，而转速上不去的现象。
三电子热过载保护本功能为保护电动机过热而设置，它是变频器内cpu根据运转电流值和频率计算出电动机的温升，从而进行过热保护。
本功能只适用于“一拖一”场合，而在“一拖多”时，则应在各台电动机上加装热继电器。
电子热保护设定值(%)=[电动机额定电流(a)/变频器额定输出电流(a)]×100%。
