对讲联动电梯门禁梯控硬件对接楼层采集器硬件手册

电梯门禁梯控对接第三⽅说明⽂档语⾳、⼈脸、⼆维码、指纹、静脉、微信、访客、机器⼈、IC、ID、CPU、RFID电梯语⾳乘梯、⼈脸电梯、⼆维码梯控、指纹电梯门禁、掌静脉坐电梯、指静脉智能电梯、⼿机微信⼩程序（公众服务号）预约电梯、梯控联动访客通⾏只能到访客楼层、机器⼈上下电梯⾃动跑层、IC/ID/CPU/RFID智能刷卡电梯等；运⾏模式⽀持：脱机、485通讯、TCP/IP通讯、433⽆线、WIFI⽆线、4G⽆线等作为专业梯控系统研发⽣产⼚家，可与各第三⽅公司深度合作，提供全⽅位的智能乘梯解决⽅案。

电梯(维保)公司合作1 电梯可选配语⾳乘梯，⽆需软件，通电即可⽤，“我要上楼” “我要下楼” “去8楼”等说话即可呼梯和乘梯，提升电梯品牌价值和⽤户乘梯体验。

2 根据⽤户需求，可选配多奥语⾳乘梯、⼈脸电梯、⼆维码梯控、指纹电梯门禁、掌静脉坐电梯、指静脉智能电梯、⼿机微信⼩程序（公众服务号）预约电梯、梯控联动访客通⾏只能到访客楼层、机器⼈上下电梯⾃动跑层、IC/ID/CPU/RFID智能刷卡电梯等。

3 与电梯公司直接协议对接，⽆需梯控楼层板或采⽤⽆源⼲接点接⼊⽅式：多奥已有三菱，⽇⽴，迅达，通⼒，奥的斯，通⼒等⼀线品牌之间对接转接板⽆需破线。

4 提供中性或OEM（ODM）电梯品牌的梯控系统管理软件（⽀持本地端部署及云梯控B/S架构）。

智慧社区(园区)公司合作1只提供梯控系统硬件产品，安装于电梯轿厢⾯板后⾯槽中（轿厢顶），安装于电梯桥箱中的梯控读头如刷卡、⼈脸识别、⼆维码、指纹、静脉等设备可采⽤合作伙伴⾃⼰模块，也可⽤我司中性读头。

2⽤合作伙伴读头（如刷卡、⼈脸识别、⼆维码、指纹、静脉等），多奥提供梯控系统乘梯接⼝，乘梯⼈员识别有效后，仅需发送到达楼层1条指令即可实现对接，对接简单、⾼效。

或按合作伙伴协议我们来做对接也可以。

3不需要使⽤多奥梯控系统软件，合作伙伴软件平台统⼀发⾏⼈员信息及乘梯权限，实现⼀套软件统⼀⼈员发⾏及管理（需硬件对接）。

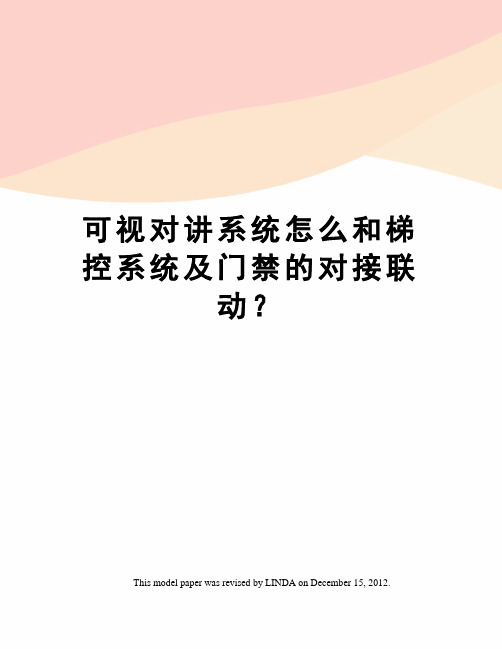

可视对讲系统怎么和梯控系统及门禁的对接联动？This model paper was revised by LINDA on December 15, 2012.可视对讲系统怎么和梯控系统及门禁的对接联动？1、业主乘梯:当业主刷卡时，单元门口机内置的多奥嵌入式门禁读卡器读取业主的IC卡，根据IC 卡权限提取业主的楼层信息，并将楼层信息和本单元门口机所在的楼层信息（1楼或-1楼）发送给梯控模块，同时打开单元门的门锁。

电梯系统自动将电梯轿厢送至单元门口机所在楼层，业主通过单元门，进入电梯轿厢，电梯系统自动将电梯轿厢送至业主所在楼层。

如果业主在单元门外刷卡后，未及时进入所呼电梯（超过一定时间，4分钟），可选择在电梯厅按电梯外呼按钮重新呼梯，待进入电梯后在轿厢内刷卡器上刷卡选定自己所住层，自己对应楼层按钮指示灯亮，电梯将到层停。

2、访客乘梯:当访客呼叫时，单元门口机会记录下访客呼叫业主时输入的楼层信息，业主确认访客后，在室内分机上按开锁按键为访客开门，单元门口机将本单元门口机所在的楼层信息（1楼或-1楼）发送给梯控模块，同时打开单元门的门锁。

多奥梯控系统自动将电梯轿厢送至单元门口机所在楼层，访客通过单元门，进入电梯轿厢按要去的楼层，其他楼层没有权限，电梯系统自动将电梯轿厢送至业主所在楼层。

如果访客错过电梯，访客未及时乘坐电梯到达业主家中，需与业主再次联系，重新按动开锁按键。

3、业主互访：业主互访时，需到一层或者负一层通过可视对讲与被访业主确认身份后，同访客一样进行操作。

回家时，可在被访业主家中按下呼梯按钮，提前召唤电梯，进入电梯后刷卡即可点亮自己所住楼层按钮，乘梯回家。

同栋楼则通过户户通功能实现互访4、物业及保安人员巡视：当物业管理人员或小区保安（保洁）人员须使用电梯时，可持专用的电梯IC卡乘梯。

此卡可开放电梯所有楼层按键，物业管理人员或小区保安（保洁）人员根据需要可选择所去楼层按钮。

如果在一定时间内（8秒）不选择任何楼层按钮，则所有楼层按钮将会重新关闭。

电梯IC卡管理系统使用手册(V3.5)内选分层型电梯IC卡管理系统使用手册目录第一章系统组成及功能介绍31.1系统构成3.1.2系统组成列表3.1.3功能列表4.第二章控制器说明52.1控制器参数5.2.2接口说明5.第三章安装说明83.1控制器接线示意图83.2系统安装固定83.3发卡器与计算机连接9第四章调试运行104.1通电前准备104.2通电后检查104.3控制器配置104.4运行测试11第五章常见问题解答12附录一蜂鸣器提示音详解14附录二指示灯含义详解错误!未定义书签。

附录三电梯编号设置方法15第一章系统组成及功能介绍1.1系统构成本系统通过对授权IC卡的管理，实现对电梯的使用者、用梯权限、电梯的运行时间、楼层开放时段等等进行管理与控制，使物业管理部门可以轻松自如地管理乘梯用户和电梯，智能电梯IC卡管理系统是一个集散式综合控制平台，组成结构如下：1）、IC卡管理中心（计算机软件）（初始登录密码为：空）2）、发卡器3）、楼层控制器（有8F、16F、32F、48F的）4）、读卡器5）、射频IC卡6）、其他附属产品等1.2系统组成列表1.3功能列表第二章控制器说明2.1控制器参数内选控制器主要技术参数：1、输入电压：DC9〜36V2、工作电流：<800mA3、使用环境温度：-40℃~+70℃4、使用环境相对湿度：20%〜90%不结露5、刷卡操作时间:<200毫秒6、读卡连接线最大长度：12米7、刷卡记录存储：循环存储20000条8、可管理乘梯卡数量：6万张9、黑名单：1万个10、电梯编号：1〜255号自由设置11、平均无故障时间:>30000小时2.2接口说明控制板实物图:接口说明:J1J2电路切换开关，当拨到左端（ON端）时，此时启用控制电路，启用IC卡管理功能；当拨到（OFF端）时关闭IC卡管理电路，退出IC卡管理功能，电梯可自由选层。

IC管理功能发生故障时，将开关拨到OFF后，可保证电梯的正常使用。

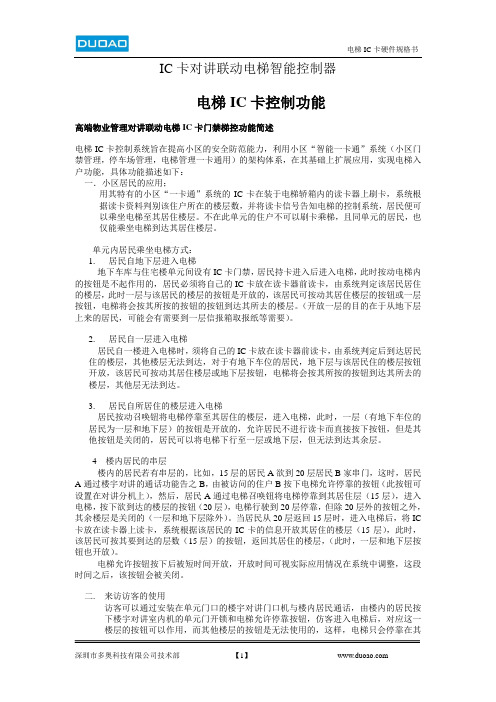

IC卡对讲联动电梯智能控制器电梯IC卡控制功能高端物业管理对讲联动电梯IC卡门禁梯控功能简述电梯IC卡控制系统旨在提高小区的安全防范能力，利用小区“智能一卡通”系统（小区门禁管理，停车场管理，电梯管理一卡通用）的架构体系，在其基础上扩展应用，实现电梯入户功能，具体功能描述如下：一．小区居民的应用；用其特有的小区“一卡通”系统的IC卡在装于电梯轿箱内的读卡器上刷卡，系统根据读卡资料判别该住户所在的楼层数，并将读卡信号告知电梯的控制系统，居民便可以乘坐电梯至其居住楼层。

不在此单元的住户不可以刷卡乘梯，且同单元的居民，也仅能乘坐电梯到达其居住楼层。

单元内居民乘坐电梯方式：1.居民自地下层进入电梯地下车库与住宅楼单元间设有IC卡门禁，居民持卡进入后进入电梯，此时按动电梯内的按钮是不起作用的，居民必须将自己的IC卡放在读卡器前读卡，由系统判定该居民居住的楼层，此时一层与该居民的楼层的按钮是开放的，该居民可按动其居住楼层的按钮或一层按钮，电梯将会按其所按的按钮的按钮到达其所去的楼层。

（开放一层的目的在于从地下层上来的居民，可能会有需要到一层信报箱取报纸等需要）。

2.居民自一层进入电梯居民自一楼进入电梯时，须将自己的IC卡放在读卡器前读卡，由系统判定后到达居民住的楼层，其他楼层无法到达，对于有地下车位的居民，地下层与该居民住的楼层按钮开放，该居民可按动其居住楼层或地下层按钮，电梯将会按其所按的按钮到达其所去的楼层，其他层无法到达。

3.居民自所居住的楼层进入电梯居民按动召唤钮将电梯停靠至其居住的楼层，进入电梯，此时，一层（有地下车位的居民为一层和地下层）的按钮是开放的，允许居民不进行读卡而直接按下按钮，但是其他按钮是关闭的，居民可以将电梯下行至一层或地下层，但无法到达其余层。

4 楼内居民的串层楼内的居民若有串层的，比如，15层的居民A欲到20层居民B家串门，这时，居民A通过楼宇对讲的通话功能告之B，由被访问的住户B按下电梯允许停靠的按钮（此按钮可设置在对讲分机上），然后，居民A通过电梯召唤钮将电梯停靠到其居住层（15层），进入电梯，按下欲到达的楼层的按钮（20层），电梯行驶到20层停靠，但除20层外的按钮之外，其余楼层是关闭的（一层和地下层除外）。

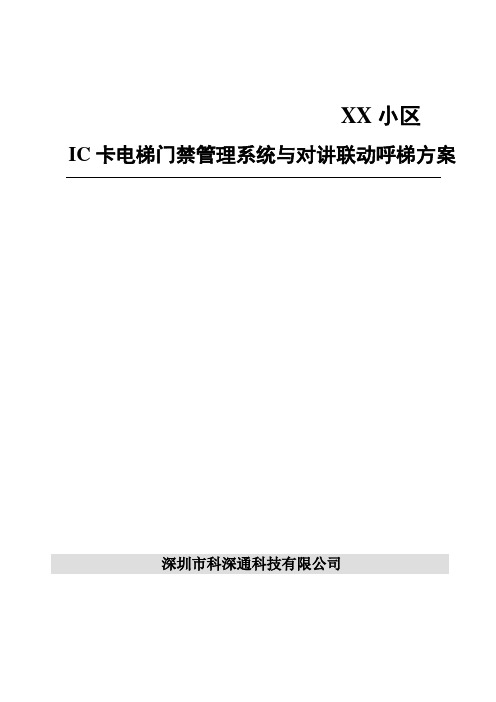

XX小区IC卡电梯门禁管理系统与对讲联动呼梯方案深圳市科深通科技有限公司目录第一章概述............................................................................................................. 错误!未定义书签。

第二章系统需求分析................................................................................................. 错误!未定义书签。

第三章系统设计目标及原则..................................................................................... 错误!未定义书签。

3．1系统设计目标................................................................................................. 错误!未定义书签。

3．2系统设计原则................................................................................................. 错误!未定义书签。

第四章系统解决方案及技术描述............................................................................. 错误!未定义书签。

4．1系统概述......................................................................................................... 错误!未定义书签。

电梯控制系统GST-MT6000依据智能建筑的实质需求，本着科学合理、经济适用、稳固靠谱、扩大性强的原则自行开发研制出了能够与可视对讲系统集成使用的GST-MT6000智能门禁梯控系统。

这是继海湾企业推出GST-DJ6000智能型可视对讲系统以来，又一款自主研发设计的安防新系统。

该系统与GST-DJ6000可视对讲系统的集成使用，实现了门禁、梯控、可视对讲三套系统的集成，将本来3套独立的管理软件集成为1套管理软件。

（一）集成应用的实现方式1.梯控系统应用表示图梯控梯控可视对讲CAN总线CAN总线CAN总线联网分支器联网分支器可视对讲联网器梯控CAN总线2号电梯1号电梯门禁控制器1~8层电梯控制模块1~8层电梯控制模块2号电梯1号电梯9~16层电梯控制模块9~16层电梯控制模块梯梯控控2号电梯CAN 1号电梯CAN17~24层电梯控制模块总17~24层电梯控制模块总线线······2号电梯读卡头1号电梯读卡头系统中电梯读卡头是识读部分，门禁控制器是控制部分，电梯控制模块是执行部分，三个部分之间经过CAN总线进行通信。

每个电梯控制模块能够控制8个楼层，每部电梯能够连结10台电梯控制模块，最多能够控制80层的电梯。

电梯控制模块与电梯自己的主控系统电气隔绝。

电梯控制模块断电后，自动恢复到电梯原有状态，不影响电梯本来功能的正常使用。

开启电梯楼层权限有2种方式：一种方式是：在电梯读卡器上刷卡，电梯控制模块开启相应楼层的选层权限或接通选层键。

另一种方式是：门禁控制器将我企业可视对讲系统的用户开锁信息转发给电梯控制模块，电梯控制模块控制电梯抵达一层，并开启用户所在楼层的选层权限。

使用电梯时，不一样的人有不一样的权限分派，而且能够依据时间表进行受权管文案大全理。

经过受权才能够进入指定的楼层，未经受权没法进入管理地区的楼层。

控制器不论是脱机运转仍是联机控制，都可记录大批的交易数据，使得电梯的所有人员进出记录都有据可寻。

电梯楼层采集板使用说明功能说明1．每个采集板可以检测8个楼层的开锁信号，超过8层增加采集板，最多32层。

2．采集板与电梯主板为RS485通讯方式，通讯距离1200米，同一条总线可接4个采集板。

3．开锁信号输入为开关信号和12V电压信号可选。

4．采集板收到开锁信号后同时启动4路继电器，继电器吸合时间1-15分钟可设。

5．继电器输出为常开常闭干节点信号。

使用说明1.1LD1-LD8为开锁信号输入指示灯，有开锁信号输入指示灯亮，同时蜂鸣器B一声。

2.LED1和LED2为与电梯主控板通讯指示灯，两个灯交替闪烁表示通讯正常3.LED3为电源指示灯，VA1、VB1、VC1、VD1分别为四路继电器工作指示灯4.开锁信号为短路信号的设置方法：把所有短路插子插在靠接线端子的一边， B1、B2、B3、B4、B5、B6、B7、B8接线端将与采集板GND连通，A1、A2、A3、A4、A5、A6、A7、A8接线端为信号输入端，低电平有效。

5.开锁信号为DC12V电压设置方法：把所有短路插子插到另外一边， B1、B2、B3、B4、B5、B6、B7、B8接线端为DC12V正极，A1、A2、A3、A4、A5、A6、A7、A8接线端为DC12V负极。

6.采集板收到开锁信号后，四个继电器同时启动3秒。

7.拨码开关1-4编号是设置继电器吸合时间，拨到ON端有效，编号4为1分钟，拨码3为2分钟，拨码2为4分钟，拨码1为8分钟，两个开关时间可叠加，最多可设15分钟。

采集板地址号设置采集板上的八位拨码开关SW1,是用于设置采集板的编号，有效地址编号为1～4，采用8421BCD码设置方式，白色手柄拨到NO端有效，拨码后需重新上电，同一个系统内的采集板编码不可重复。

拨到NO表示：例如拨01：例如拨3接线示意图：12 + 1 4 2 1。

电梯梯控门禁控制系统Elevator Door Access Management System一产品简介Product Description梯控门禁管理系统不仅能够彻底解决智能一卡通管理方面的短板，而且凭借其强大的功能、灵活的配置方案、便捷的使用方法以及不会改变电梯原有的控制跟电梯完全隔离的特性，已经广泛被业主用来提升物业档次。

可与多奥停车管理/门禁/考勤/智能通道/消费/在线巡更等智能一卡通。

Elevator Door Access Management System can not only solve the trouble for property management companies,but also by virtue of its powerful function,flexible configuration,easy to use and the characteristic of not changing the original control of elevators ,is widely used by property management companies to upgrade the grade of property management.梯控门禁管理系统不仅能够彻底解决智能一卡通管理方面的短板，而且凭借其强大的功能、灵活的配置方案、便捷的使用方法以及不会改变电梯原有的控制跟电梯完全隔离的特性，已经广泛被业主用来提升物业档次。

有权限的卡刷卡则登记启动电梯简称刷卡直达，可选配密码式读头，忘记带卡则输入密码。

管理人员或者特殊用户可开放任意组合的楼层权限，管理功能灵活方便且人性化。

多奥电梯控制器专供电梯轿厢内管制人员出入特定允许出入的楼层，以防止人员随意出入各楼而造成不便，还可以有效地限制外来闲杂人员对电梯的非法使用，保证正常用户正常、快捷地电梯。

其工作原理是在原有的电梯系统上加装IC卡控制系统，不破坏电梯原有结构，只是接管了电梯呼梯按钮或内选按钮，实现对电梯的使用权限进行限制，给电梯的使用带来多种好处。

IC卡电梯与对讲联动配合说明（只适用DT-F系列）一、电梯公司需要配合的工作：1、电梯轿厢操纵面板上需开一个方型孔，用于安装读卡头，尺寸为：长90mm×高58mm，开孔位置后部留出40mm的空间，电梯公司根据电梯轿厢操纵箱的设计，合理确定IC卡读卡头的安装位置，并提供相关的图纸。

读卡头的固定由施工单位现场自行处理。

2、需在电梯机房和轿箱顶部附近提供交流220V电源供IC卡设备使用。

3、IC卡电梯控制系统的设备需安装于电梯机房和轿箱顶部，电梯公司应考虑电梯主控制器（箱体尺寸：400mm×290mm×120mm）在电梯轿厢顶的安装位置及群控器(箱体尺寸：400mm×290mm×120mm)安装在机房的位置,并提供相关的图纸。

4、在设备安装调试时，需有专业电梯维护人员在现场提供支持。

5、电梯公司提供机房到轿顶的12*0.75mm2随行线缆，用于群控器、联网、消防等设备与主控器间的通讯。

6、电梯在轿箱司机盒内提供一个类似司机运行的船形开关，用于IC卡功能的切断与运行。

7、电梯在轿箱司机盒内提供开一个直径为20mm的圆形孔的位置，用于安装数据采集器接口。

8、在电梯轿箱顶部提供一个无源开关量的消防信号，用于IC卡电梯控制器消防联动功能。

9、以上说明为单操纵盘安装1套IC卡的要求，如一个电梯轿箱内采用2个以上的操纵盘（含2个），则IC卡系统将按照操纵盘的数量进行增加，开孔、位置、线缆要求、开关、信号输入等也请电梯公司一并特殊考虑二、楼宇对讲公司需要配合的工作：1、每户对讲分机需保证提供给旺龙公司楼层采集器一个开关量信号，如可视对讲分机的开锁按键输出的是完全的开关量信号，并该信号与对讲分机内部无关联，则可采用，否则需单独装信号开关。

（建议楼宇的对讲分机采用双刀开关，这样，不改动电路，又可双方互不影响）2、如果楼宇对讲公司的系统中，每一层都有一个楼层分隔器，且此分隔器在此层任一住户按下开锁按键时能输出一个开关量信号，则可采用此信号，如对讲公司的产品是采用该方式，则不需要上述第一点对楼宇对讲公司的要求。

电梯IC卡管理系统硬件使用说明书深圳XX电子有限公司一、产品简介XX电梯IC卡控制系统是与电梯轿厢内操纵盘或电梯外部呼梯盒相连的楼层控制设备。

硬件系统由以下几部分组成： XX电梯IC卡主控器（以下简称主控器）、读卡平面、 XX电梯IC卡选层器（以下简称选层器）、操作专用卡、智能呼梯模块。

主控器：H VHJG3选层器：二、产品功能三、技术指标主控器产品参数：1、输入电压：DC 5-45V2、输入电流：<200mA(不加扩展板）3、手动消防输入点4、自带输出点1路，可扩展64路。

5、输出点特性：开关量输出6、使用温度：-20-60摄氏度，不结露。

7、刷卡操作时间：0.2秒9、通讯距离<1200米，通讯速率9600BPS，8，N，19、最多梯号25510、语音提示接口11、电话呼梯模块接口12、黑名单数量1056条，密码和电话号容量1056条，存储记录容量65000条，循环存储。

13、安装方式：4支强磁铁吸附电梯操作盘内。

14、外形尺寸：17CM*7.5CM*2.5CM选层器产品参数：1、输入电压：DC 5-45V2、输入电流：<1A3、自带输出点32路，控制16层。

4、输出点特性：开关量输出、上电吸合，断电断开控制。

7、使用温度：-20-60摄氏度，不结露。

13、外形尺寸：17.5CM*7.7CM*2CM14、安装方式：4支强磁铁吸附电梯操作盘内。

IC 卡智能IC 卡与控制器读卡平面之间的有效读写距离为0～4cm四、外形尺寸与安装1、主控器：主控器外形尺寸如图：注：NO-G-NC 主控板输出，无源触点。
