色环电阻和贴片电阻的读数方法介绍

论述电阻器件的分类和色环电阻的读取方法电阻器件的分类：1. 按照使用分类：电阻器（包含排阻），电位器至于电阻式的传感器，压敏电阻等都放在特定的场合去说。

2. 按照用途：通用型，精密型，高压型，耐浪涌或脉冲，抗硫化等。

3. 按照材料分类：插件：碳膜电阻，金膜电阻，水泥电阻（色环不用记）（现在电路很少使用，但有些时候非常有效）。

区别：水泥电阻：大功率。

碳膜电阻：低成本，但精度低。

金属膜电阻：高精度。

贴片：薄膜电阻和厚膜电阻。

区别：薄膜电阻精度做的精度高，温漂小，但是相对较贵一些，并且由于工艺限制，范围也小了一些。

厚膜电阻的温度系数上很难控制，一般较大，同样的，薄膜电阻则可以做到非常低的温度系数，这样电阻阻值随温度变化非常小，阻值稳定可靠。

厚膜电阻的抗湿性高于薄膜电阻。

色环电阻的读取方法：1. 允许偏差色环：出现金色和银色的一定是允许误差，另一端为起始端，读取有效数字。

2. 色环位置：通常色环电阻的起始端与色环电阻导线间的距离较近，允许偏差端与色环电阻导线端位置较远。

3. 色环间距：前3环或者4环间距差不多，最后一环距离比较远。

也就是通常有效数字之间的间距较窄，倍乘数与允许偏差之间的色环间距较宽。

4. 四环电阻：1、2环是有效数字，第3环是倍乘数，也就是0的个数，第4环表示误差。

色环颜色为棕黑绿金，棕-1，黑-0，绿5，也就是0的个数为5，金表示误差±5%，所色环电阻的读数：1MΩ±5%。

5. 五环电阻：1、2、3环是有效数字、第4环是倍乘数，也就是0的个数，如果第4环是金色，往前移1位，如果是银色，则往前移2位，第5环表示误差。

如果色环电阻颜色为红红黄银金，红-2，黄-4，四环银也就是往前移2位，五环金表示误差±5%，色环电阻的读数：Ω±10%。

如需更多电子元件相关内容的信息，可以查阅电子元件相关的书籍或咨询电子工程师。

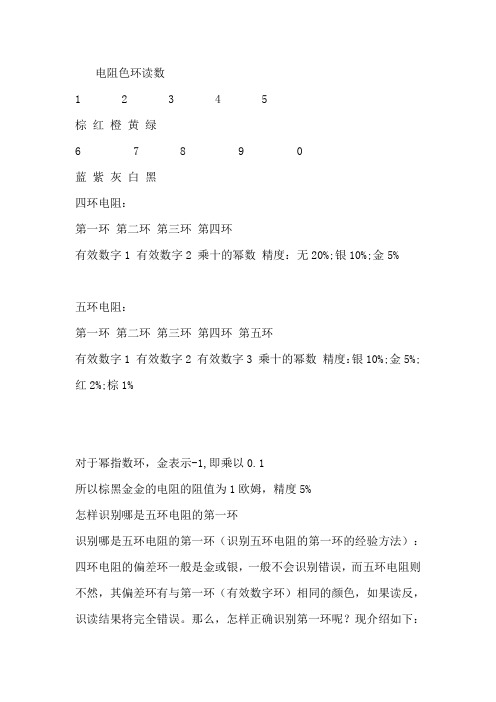

电阻色环读数1 2 3 4 5棕红橙黄绿6 7 8 9 0蓝紫灰白黑四环电阻：第一环第二环第三环第四环有效数字1 有效数字2 乘十的幂数精度：无20%;银10%;金5%五环电阻：第一环第二环第三环第四环第五环有效数字1 有效数字2 有效数字3 乘十的幂数精度：银10%;金5%;红2%;棕1%对于幂指数环，金表示-1,即乘以0.1所以棕黑金金的电阻的阻值为1欧姆，精度5%怎样识别哪是五环电阻的第一环识别哪是五环电阻的第一环（识别五环电阻的第一环的经验方法）：四环电阻的偏差环一般是金或银，一般不会识别错误，而五环电阻则不然，其偏差环有与第一环（有效数字环）相同的颜色，如果读反，识读结果将完全错误。

那么，怎样正确识别第一环呢？现介绍如下：1、偏差环距其它环较远。

2、偏差环较宽。

3、第一环距端部较近。

4、有效数字环无金、银色。

（解释：若从某端环数起第1、2环有金或银色，则另一端环是第一环。

）5、偏差环无橙、黄色。

（解释：若某端环是橙或黄色，则一定是第一环。

）6、试读：一般成品电阻器的阻值不大于22MΩ，若试读大于22MΩ，说明读反。

7、试测。

用上述还不能识别时可进行试测，但前提是电阻器必须完好。

应注意的是有些厂家不严格按第1、2、3条生产，以上各条应综合考虑。

我们建议分两段背诵，容易记忆：棕红橙黄绿兰紫灰白黑此外，还有金、银两个颜色要特别记忆，它们在色环电阻中,处在不同的位置具有不同的数字含义，这是需要特别注意的。

对此，我们放在后面介绍。

“四色环”读数规则所谓“四色环电阻”就是指用四条色环表示阻值的电阻。

从左向右数，第一，二环表示两位有效数字，第三环表示数字后面添加“0”的个数。

所谓“从左向右”，我们是指把电阻象图中所画的样子放置——四条色环中，有三条相互之间的距离靠得比较近，而第四环距离稍微大一点。

如下图：但是说实在的，现在的电阻产品，你要区分色环距离的大小的确很困难，哪一环是第一环，往往凭借经验来识别；对四色环而言，还有一点可以借鉴，那就是：四色环电阻的第四环，不是金色，就是银色，而不会是其它颜色（这一点在五色环中不适用）；这样你就可以知道那一环该是第一环了。

电阻色环读数法
日期:2008-11-03 15:15:48
电阻色环读数方法:
首先说下读数顺序，无论哪种电阻，都从环之间排列较紧密的一头向疏的一头读。

一般有两种,一种是四环的,一种是五环的。

带有四个色环的其中第一、二环分别代表阻值的前两位数；第三环代表倍率；第四环代表误差。

带有五个色环的其中第一、二、三环分别代表阻值的前三位数；第四环代表倍率；第五环代表误差。

其中第一、二、（五环电阻的第三）环每种颜色所代表的数如下：
棕1，红2，橙3，黄4，绿5，蓝6，紫7，灰8，白9，黑0。

倍率环（也即四环电阻的第三环、五环电阻的第四环）颜色所代表的阻值读数的倍率如
下：
银色: 10的-2次方
金色：10的-1次方
黑色：10的0 次方
棕色：10的1 次方
红色：10的2 次方
橙色：10的3 次方
黄色：10的4 次方
绿色：10的5 次方
蓝色：10的6 次方
(与数值环各颜色代表的意义一样,只不过换成幂)
倍率环（两种电阻都为最后一环）颜色所代表的误差如下：
金色为±5％；
银色为±10％；
无色为±20％。

下面举例说明：
例1当四个色环依次是黄、橙、红、金色时，
第一、二环为读数环，对应黄4、橙3，
第三环为倍率环，对应红为10的2次方100倍，
第四环也即最末环为误差环，金色表示误差为5％，所以该电阻的阻值为4300Ω，误差为5％。

色环电阻色环电阻是电子电路中最常用的电子元件，色环电阻就是在普通的电阻封装上涂上不一样的颜色的色环，用来区分电阻的阻值。

保证在安装电阻时不管从什么方向来安装，都可以清楚的读出它的阻值。

色环电阻的基本单位有：欧姆（Ω）、千欧（KΩ）、兆欧（MΩ）。

1兆欧（MΩ）=1000千欧（KΩ）=1000000欧（Ω）。

平常使用的色环电阻可以分为四环和五环，通常用四环。

其中四环电阻前二环为数字，第三环表示阻值倍乘的数，最后一环为误差；五环电阻前三环为数字，第四环表示阻值倍乘的数，最后一环为误差。

误差通常也是金、银和棕三种颜色，金的误差为5%，银的误差为10%，棕色的误差为1%，无色的误差为20%，另外偶尔还有以绿色代笔误差的，绿色的误差为0.5%。

精密电阻通常用于军事，航天等方面。

色环电阻在最早期是为了帮助人们分辨阻值，因为色环电阻比较大，在当今高度集成的情况下，色环电阻已经用的比较少了。

电阻色环表有一个小口决：棕一红二橙是三，四黄五绿六为蓝，七紫八灰九对白，黑是零，金五银十表误差。

黑棕红橙黄绿蓝紫灰白金银0 1 2 3 4 5 6 7 8 9 5% 10%四色环电阻：前二条色环用来表示阻值，第三环表示数字后面添加“0”的个数，这三条色环是相隔比较靠近的，而第四环相对距离较大，这是表示误差的。

如果电阻色环不好分辩出那个是第一个色环，最简单的方法就是“第四环”不是金色就是银色，而其它颜色会出现的银少（只对四环电阻有用，五环电阻不适用）。

例如：1、红，黄，棕，金24*10=240欧金误差为5%2、绿，红，黄，银52*10000=520K欧误差为10%五色环电阻：第一道色环表示阻值的第一位数字；第二道色环表示阻值的第二位数字；第三道色环表示阻值的第三位数字，第四道色环表示阻值的倍乘数；第五道色环表示误差范围。

一般五环电阻是相对较精密的电阻。

例如：1、红，红，黑，黑，棕220*1=220欧误差为1%2、紫，红，棕，红，绿521*100=52.1K欧误差为0.5%六色环电阻：就是指用六色环表示阻值的电阻，六色环电阻前五色环与五色环电阻表示方法一样，第六色环表示该电阻的温度系数。

简述五色环电阻读数方法五色环电阻读数法是一种工具，它可以帮助电子维修人员更准确地测量电阻的大小。

五色环电阻由五个不同的颜色环组成，每个环的颜色代表不同的电阻数值。

通过看五色环电阻内有多少环，以及每个环的颜色，可以准确地判断出实际测出的电阻值。

五色环电阻读数法的正确使用，有助于简化电子仪器测量电阻并准确推断电路中组件的值。

此外，由于五色环电阻都采用标准的电阻值表示，因此可以更准确地读取多芯电阻，比如三芯，四芯电阻的参数。

一般来说，五色环电阻都是采用标准的九个颜色来表示，分别是黑、褐色、红、橙、黄、绿、蓝、紫、灰，它们代表的具体电阻值分别是零、黑色：0；褐色：1；红色：2；橙色：3；黄色：4；绿色：5；蓝色：6；紫色：7；灰色：8；白色：9。

可以看出，从颜色上就可以确定电阻的值，以西门子标准来表示，这几种颜色代表的电阻值以1、10、100、1000、10000…（九个数字）按次序递增，即空白表示数值为1，红表示10，橙表示100，以此类推。

使用五色环电阻读数法，可以通过观察五色环电阻内有多少环，以及每个环的颜色，确定出其对应的电阻值。

举个例子，如果五色环电阻内有四个环，分别为黑、褐色、黄色、灰色，那么这四环电阻的电阻值为：0+1+4+8=13。

注意，读取五色环电阻的电阻值时，必须从空白（1）到灰色（8）的顺序来进行，而不能反着排列，即灰色（8）-黄色（4）-褐色（1）-空白（1），这样读出的电阻值就是14。

此外，在使用五色环电阻读取数据时，要特别注意的是，五色环电阻可以识别的最大电阻值是9999，即九个灰色环，如果电阻值超过9999，将无法准确读取，因此，使用五色环电阻读数方法时，一定要先确定实际测量的电阻值是否低于9999，否则测量结果会出错。

总之，五色环电阻的使用十分方便，可以很容易地获取准确的电阻值。

电子维修人员可以根据不同的环的颜色来判断出电阻的值，这样可以大大提高实际工作时的工作效率，从而为解决各种问题提供快速有效解决方案。

电阻的色环读法
现代电子工程中，电阻及其色环是十分重要的部分，它们用来识别静态电阻值。

电阻色环主要由三芯以上颜色绕列成圆环，以及在相对位置上贴有几何纹特征标志、符号或字符来来描述电阻的实际值，是它们具有提高信号可靠性和精确度的应用最广泛的一种标识方式。

电阻色环的读取方式并不困难，只要用一些简单的计算可以容易地分辨出不同的颜色环，以解读给出电阻值。

首先，从外往里计算，外圈最多会有4个颜色：黑（0）、棕褐（1）、红（2）和橙（3）等，以此类推，差分环就形成了一个十进制。

这种做法也被广泛应用于带有颜色环的电阻（ resinistor）的测量，这样的电阻符合一定的电气特性，具有更小的代号和尺寸，更便于安装。

在进行电阻色环读取时，需要先从外圈开始，然后按照黑-棕褐-红-橙-黄-绿-蓝-紫-灰-白或者黑-棕褐-红-橙-金-银-蓝-紫-咖啡-灰-白的色环搭配编码去读取每一圈，把每一圈读取出来的数字从前到后合并起来，加入符号进行计算，例如红色环为2，黄色环为4，绿色环为5，则可知实际电阻值应该是245Ω。

此外，电阻色环读取过程也可以利用一些工具进行识别，例如电阻色环识别器，能够有效地帮助电工进行电阻的测量，这种便捷的方式也在被人们越来越多的使用起来。

总之，电阻色环是一种简单可行的电阻测量方式，它可以帮助人们精确地测量出电阻的值，也可以不用任何工具进行测量，只要熟悉颜色环的解读方式，就可以从色环上确定出电阻的值。

除此之外，也可以借助电阻色环识别器等工具，使电阻测量方式更为方便快捷。

贴片电阻识别方法
贴片电阻的识别方法主要包括以下几个方面：
1. 查看标记值：贴片电阻通常会在外部标注有阻值信息，如照片上的“100”代表100Ω的电阻。

可以通过直接查看标记值来确定电阻的阻值。

2. 使用万用表：使用万用表测量电阻的阻值，通过测量可以确定电阻的准确阻值。

3. 使用电阻色环：贴片电阻通常也会使用颜色环标注阻值，根据颜色环的排列组合来确定电阻的阻值。

具体法则为：
- 前两个环表示前两位数字；
- 第三个环表示一个系数值，它是一个功率的幂（10的幂）；
- 最后一个环表示电阻的容差。

4. 使用电阻计：使用专门的电阻计来测量电阻的阻值和容差，并通过仪器上的显示结果来识别电阻。

5. 使用电路板上的标记：对于贴片电阻安装在电路板上的情况，可以通过查看电路板上的标记，如参考电路图、PCB标识等来确定电阻的阻值。

需要注意的是，不同电阻的识别方法略有差异，具体应根据电阻的标记特征、产
品手册或相关资源来进行准确定义。

另外，对于小尺寸的贴片电阻，可使用显微镜来辅助观测和识别。

电阻值识别法（色环法、数码法）每块电路板上的元器件中，绝对少不了电阻、电容这两兄弟。

每当调试时，有时必须知晓电阻大小时，最直接的方式就是拿万用表测量。

而当没有万用表时，抓狂了吧，但是当你懂得读电阻上的色环或数字时，就可以甩掉万用表而直接读出电阻大小了。

一、色环法色环电阻就是在普通的电阻封装上涂上不一样的颜色的色环，用来区分电阻的阻值。

保证在安装电阻时不管从什么方向来安装，都可以清楚的读出它的阻值。

色环电阻的基本单位有：欧姆（Ω）、千欧（KΩ）、兆欧（MΩ）。

1兆欧（MΩ）=1000千欧（KΩ）=1000000欧（Ω）。

平常使用的色环电阻可以分为四环和五环，通常用四环。

其中四环电阻前二环为数字，第三环表示阻值倍乘的数，最后一环为误差；五环电阻前三环为数字，第四环表示阻值倍乘的数，最后一环为误差。

误差通常也是金、银和棕三种颜色（金的误差：5%，银的误差：10%，棕色的误差：1%，无色的误差：20%，很少用的绿色表示误差：0.5%）。

电阻色环表小口诀：棕一红二橙是三，四黄五绿六为蓝，七紫八灰九对白，黑是零，金五银十表误差。

四色环电阻：读法示例：1、红，黄，棕，金 24*10=240欧金误差为5%2、绿，红，黄，银 52*10000=520K欧误差为10%五色环电阻：一般五环电阻是相对较精密的电阻，读法示例：1、红，红，黑，黑，棕 220*1=220欧误差为1%2、紫，红，棕，红，绿 521*100=52.1K欧误差为0.5%六色环电阻：就是指用六色环表示阻值的电阻，六色环电阻前五色环与五色环电阻表示方法一样，第六色环表示该电阻的温度系数。

只在有特定要求的场合下的电子产品才会使用，一般使用非常少。

二、数码法贴片电阻阻值误差精度有±1％、±2％、±5％、±10％精度，常规用的最多的是±1％和±5％，±5％精度的常规是用三位数来表示例如512，前面两位是有效数字，第三位数2表示有多少个零，基本单位是Ω,这样就是5100欧，1000Ω＝1KΩ,1000000Ω=1MΩ±1％的电阻常规多数用4位数来表示前三位是表示有效数字，第四位表示有多少个零，例如4531表示4530Ω，也就等于4.53KΩ当阻值小于10Ω时，以“*R*”表示，将“R”看作小数点例如3R1表示3.1Ω。

电阻阻值的读法!!!1.贴片电阻的命名：贴片电阻阻值误差精度有±1％、±2％、±5％、±10％精度，常规用的最多的是±1％和± 5％，±5％精度的常规是用三位数来表示例例512，前面两位是有效数字，第三位数2表示有多少个零，基本单位是Ω,这样就是5100欧，1000Ω＝1KΩ,1000000Ω=1MΩ为了区分±5％，±1％的电阻，于是±1％的电阻常规多数用4位数来表示，这样前三位是表示有效数字，第四位表示有多少个零4531也就是4530Ω，也就等于4.53KΩ。

2.电阻色环的读法：电阻按材料分一般有：碳膜电阻、金属膜电阻、水泥电阻、线饶电阻等。

一般的家庭电器使用碳膜电阻较多，因为它成本低廉。

金属膜电阻精度要高些，使用在要求较高的设备上。

水泥电阻和线饶电阻都是能够承受比较大功率的，线饶电阻的精度也比较高，常用在要求很高的测量仪器上。

小功率碳膜和金属膜电阻，一般都用色环表示电阻阻值的大小，这也是我们在学习电阻的很重要的一步。

电阻阻值的单位是欧姆。

下面详细说明。

色环电阻分为四色环和五色环，先说四色环。

顾名思义，就是用四条有颜色的环代表阻值大小。

每种颜色代表不同的数字，如下：棕1 红2 橙3 黄4 绿5 蓝6 紫7 灰8 白9 黑0 金、银表示误差各色环表示意义如下：第一条色环：阻值的第一位数字；第二条色环：阻值的第二位数字；第三条色环：10的幂数；第四条色环：误差表示。

例如：电阻色环：棕绿红金，第一位：1；第二位：5；第三位：10的幂为2（即100）；误差为5%；即阻值为：15×100=1500欧=1.5千欧=1.5K还有精确度更高的“五色环”电阻，用五条色环表示电阻的阻值大小，具体如下：第一条色环：阻值的第一位数字；第二条色环：阻值的第二位数字；第三条色环：阻值的第三位数字；第四条色环：阻值乘数的10的幂数；第五条色环：误差（常见是棕色，误差为1%）有些五色环电阻两头金属帽上都有色环，远离相对集中的四道色环的那道色环表示误差，是第五条色环，与之对应的另一头金属帽上的是第一道色环，读数时从它读起，之后的第二道、第三道色环是次高位、次次高位，第四道环表示10的多少次方，例如某电阻色环电阻顺序为：红(2-黑(0-黑(0-黑-棕，则它表示该电阻阻值为：200×100Ω。

电阻色环读法电阻色环是电子元器件中常见的一种，它用于表示电阻的大小和精度。

为了防止误解和混淆，每个电阻器都会标记有一组色环，这些色环包含了电阻器的值、精度和温度系数等信息。

在这篇文章中，我们将深入了解电阻色环的读法和意义。

一、电阻色环的基本结构电阻器通常由一些金属导体或碳膜构成，它们的阻值由导体材料的电阻率和几何尺寸决定。

电阻器的阻值通常用欧姆(Ω)表示，其中1欧姆等于1伏特的电压下通过1安培的电流。

电阻器的阻值通常是一个固定值，但也有可变电阻器，其阻值可以通过旋转或滑动电阻片来改变。

电阻色环的主要作用是帮助用户识别电阻器的阻值和精度。

电阻色环通常由4或5个不同颜色的环组成，每个环的颜色代表不同的数字或系数。

在阅读电阻色环时，我们需要了解每个环的含义和顺序。

二、电阻色环的读法1. 4环电阻色环的读法4环电阻色环通常用于表示固定电阻器的阻值。

它由四个不同颜色的环组成，分别代表电阻器的前三个数字和乘数。

这些环的顺序如下：第一环：第一个数字第二环：第二个数字第三环：第三个数字第四环：乘数例如，假设我们有一个电阻器，其色环的顺序为黄、紫、红、金，我们可以按照以下步骤读取其阻值：第一步：将黄色环解释为第一个数字，即4；第二步：将紫色环解释为第二个数字，即7；第三步：将红色环解释为第三个数字，即2；第四步：将金色环解释为乘数，即0.1；第五步：将前三个数字组合在一起，得到472，乘以0.1，得到最终阻值为47.2欧姆(Ω)。

2. 5环电阻色环的读法5环电阻色环通常用于表示高精度电阻器或可变电阻器的阻值。

它由五个不同颜色的环组成，分别代表电阻器的前三个数字、乘数和容差。

这些环的顺序如下：第一环：第一个数字第二环：第二个数字第三环：第三个数字第四环：乘数第五环：容差例如，假设我们有一个电阻器，其色环的顺序为蓝、灰、棕、红、金，我们可以按照以下步骤读取其阻值和精度：第一步：将蓝色环解释为第一个数字，即6；第二步：将灰色环解释为第二个数字，即8；第三步：将棕色环解释为第三个数字，即1；第四步：将红色环解释为乘数，即10；第五步：将金色环解释为容差，即5%；第六步：将前三个数字组合在一起，得到681，乘以10，得到最终阻值为6.81千欧姆(Ω)，容差为5%。
