机车信号车载系统设备技术规范

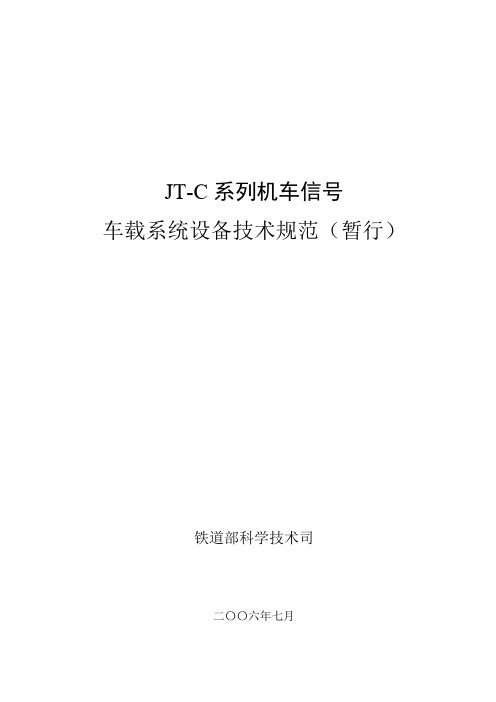

JT-C系列机车信号车载系统设备技术规范（暂行）铁道部科学技术司二〇〇六年七月目次前言 (4)1. 范围 (1)2. 规范性引用文件 (1)3. 设备构成 (2)4. 技术要求 (3)5. 试验方法 (11)6. 检验规则 (15)7. 标志、包装、运输和贮存 (17)附录A (18)附录B (21)前言本规范主要根据《主体机车信号系统技术条件（暂行）》（科技运函[2004]114号文件）编制。
本规范发布之前的JT1-CZ2000型机车信号车载系统设备，可参照本规范执行。
本规范附录A和附录B都是规范性的附录。
本规范适用范围：在电力机车、内燃机车、动车组上安装的JT-C系列机车信号车载系统设备。
本规范主要起草单位：北京交通大学运输自动化科研所。
本规范由北京交通大学运输自动化科研所负责解释。
JT-C系列机车信号车载系统设备技术规范（暂行）1.范围本规范规定了JT-C系列机车信号车载系统设备（以下简称设备）的构成、技术要求、试验方法、检验规则、标志、包装、贮存和运输。
本规范适用于设备的设计、改进、制造、检验和维修。
2.规范性引用文件下列文件中的条款通过本规范的引用而成为本规范的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本规范，然而，鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本规范。
GB/T 191-2000 包装储运图示标志GB/T 2829-2002 周期检验计数抽样程序及表GJB 2889 XC系列高可靠小圆形线簧孔电连接器规范GB/T 4942.2-93 低压电器外壳防护等级GB/T 19001-2000 质量管理体系要求TB/T 1484.1-2001 第1部分：额定电压3kV及以下电缆TB/T 3021-2001 铁道机车车辆电子装置TB/T 3034-2002 机车车辆电气设备电磁兼容性试验及其限值TB/T 3058-2002 铁路应用机车车辆设备冲击和振动试验TB/T 3060-2002 机车信号信息定义及分配IEC62278 铁路应用：可靠性、可用性、可维护性和安全性（RAMS）规范和说明IEC61508 电气/电子/可编程电子安全相关系统的功能安全《主体机车信号系统技术条件（暂行）》（科技运函[2004]114号文件）3.设备构成3.1.设备由以下几部分构成：机车信号主机（含机车信号记录器）、机车信号机、双路接收线圈等。
