❖ 每人准备“绘图铅笔”四只，H、HB、B和2B，绘图仪器一套
❖ 在每页作业纸上都应写明
➢ 班级、姓名、学号（用标准字） ➢ 每周二讲课之前，由课代表收齐后交给老师。
❖ 要求：
➢ 做作业应当认真细致、一丝不苟，作图要准确
1．幅面
绘制技术图样时，首先采用表1.1中的基本幅面规格尺寸。必要时，可以加长幅面。加长幅面是按基本幅面的短边成整数倍增加，如图1.1所示
投影图的能力 ➢ 机械图：培养绘制和阅读零件图和装配图的基本能力 ➢ 化工工艺制图：机械制图在化工工程中的特殊应用 ➢ 计算机制图软件（AUTO CAD）
本课程特点
❖ 特点： ➢ 理论不深，容易理解，不易掌握 ➢ 规定较多 ➢ 实践性强（技能的提高需要具有一定的训练时间）
作业要求：
❖ 作业一律用铅笔
2．图框格式
留有装订边：
A3
A4
❖ 不留装订边：
A3
A4
3．标题栏
❖ 标题栏必须位于图纸的右下角。其格式由 GB10609.1-1989统一规定, (制图课程中采用简化的标题栏)
❖ 学生用标题栏
二、比例（GB/T 14690-93）
❖ 定义：
图形与其实物相应要素的线性尺寸之比
❖ 分类：原值比例： 1:1
❖ 图线画法注意要点： ❖ 在同一张图样中，同类图线宽度应一致。画线、间隔的长短
也应一致。 ❖ 两条平行线之间的最小间隙不得小于0.7mm。 ❖ 绘制圆的中心线时，圆心应画为相交，而不得画成点或间隔。
中心线的两端应超出所表示的相应轮廓线2～5mm左右。 ❖ 细实线与粗实线相交时，应留有1mm左右空隙以示区分。
制图是工程技术人员表达设计思想、进行工程技术交流、指导生产等必备的技能。

化工制图与AutoCAD9.1

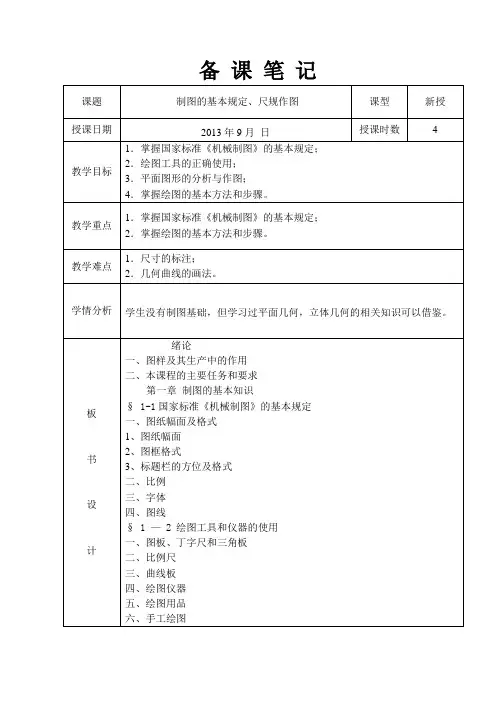

备课笔记教学程序教学内容及教学双边活动教学手段与教学方法导入展开图样是“工程界的语言”。

为了这种“语言”，国家技术监督局颁布了一系列的国际标准，对制图做出了一系列统一的规定。

这些规定是每一个工程技术人员必须认真学习、熟练掌握、严格遵守的准则。

§ 1-1国家标准《机械制图》的基本规定一、图纸幅面及格式（ GB/T14689-93）1、图纸幅面图纸幅面指的是图纸宽度与长度组成的图面。

绘制技术图样时应优先采用 A0 、 A1 、 A2 、 A3 、 A4 五种规格尺寸。

A1 是 A0 的一半，（以长边对折裁开），其余后一号是前一号幅面的一半，一张 A0 图纸可裁2× n 张 n 号图纸。

绘图时图纸可以横放或竖放。

2、图框格式图纸上限定绘图区域的结框称为图框。

在图纸上用粗实线画出图框。

如下图。

图框格式3、标题栏标题栏是由名称、代号区、签字区、更改区和其它区域组说明定义介绍解释图示分析说明定义成的栏目。

标题栏的基本要求、内容、尺寸和格式在国家标准 GB/T10609.1 — 1989 《技术制图标题栏》中有详细规定。

各单位亦有自己的格式。

标题栏位于图纸右下角，底边与下图框线重合，右边与右图框线重合。

如上图。

二、比例 (GB/T14960-1993)比例：图中机件要素的线性尺寸与实际尺寸之比。

绘图时尽量采用 1 ： 1 的比例。

国标 GB/T14690 —1993 《技术制图比例》中对比例的选用作了规定。

同一张图纸上，各图比例相同时，在标题栏中标注即可，采用不同的比例时，应分别标注。

三、字体 (GB/T14961-1993)图样中书写的汉字、数字、字母必须做到：字体端正、笔划清楚、排列整齐、间隔均匀。

字体的书写成长仿宋体，并采用国家正式公布的简化字。

四、图线 (GB/T17450-1998、GB/T4457.4-2002)1、图线型式及应用机件的图样是用各种不同粗细和型式的图线画成的。

不同的线型有不同的用途，2、图线的画法图线的画法见下图图线在相交、相切处的画法。

化工制图与CAD化工制图与9

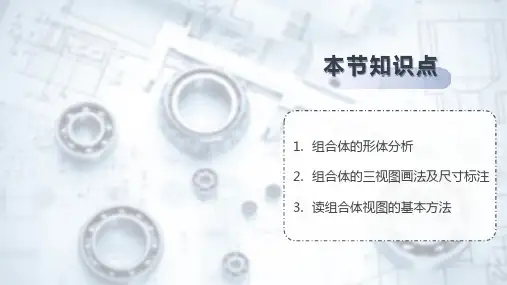

本节知识点
1. 组合体的形体分析 2. 组合体的三视图画法及尺寸标注 3. 读组合体视图的基本方法
组合体
由两个或两个以上的基本体所组成的立体，称为组合体，它是相对于基本立体而言的。除基本立体之外的一切立体都是组合体。
一、形体分析法
概念
将组合体分解成若干个基本形体，分析它们之间相对位置和组合形式的方法，称为形体分析法。
• 组合体由哪几部分组成
组合体的形体分析
• 各部分的组合形式、相对位置及两相邻形体间的表面连接关系
切割型叠加型
二、组合体的组合形式
1. 切割型 01 切割平面立体
二、组合体的组合形式
1. 切割型
02 切割圆柱
• 根据截平面与圆柱轴线相对位置的不同，圆柱的截交线有三种情况。
二、组合体的组合形式
并且判别可见性； 5. 整理轮廓线。
三、形体表面的连接关系
a'
b'
d'
e'
c'
a" b"
c"
a
b
d
ce
yy
yy
三、形体表面的连接关系
两圆柱正交时相关的几种特殊情况 01 外表面相交
三、形体表面的连接关系
两圆柱正交时相关的几种特殊情况 02 内、外圆柱正交时相关的几种特殊情况 03 内表面相交
2"
1'
3'
3"
1
2
3
二、组合体的组合形式
2. 叠加型组合体
叠加型组合体由几个形体叠加而成。画图时，在形体分析的基础上按照形体的主次和相对位置，逐个地画出每一部分形体的三视图，叠加起来，即得到整个组合体的各个视图。

AutoCAD化工制图基本知识

设备在厂房建筑内外安装布置的图样，是设备布置设计中的
主要图样，见下图。
⑵首页图车间内设备布置图需分区绘制时，提供分区
概况的图样。
⑶设备安装详图表示用以固定设备的支架、吊架、挂
架及设备的操作平台、附属的栈桥、钢梯等结构的图样。
⑷管口方位图表示设备上各管口以及支座、地脚螺栓
等周向安装方位的图样。
某车间的设备平面布置图
的画法，将各种管口（可作旋转）、人孔、手孔、支座等零
部件的轴向位置、装配关系及连接方法表达出来。
选定主视图后，一般再选择一个基本视图。对于立式设
备，一般选择俯视图作为另一个基本视图；而对于卧式设备，
一般选择左视图作为另一个基本视图。另一个基本视图主要
用以表达管口、温度测量孔、手孔、人孔等各种有关零部件
在设备上的周向方位。
视图的选择
有了两个基本视图后，根据设备的复杂程度，常常需要各种辅助视图及其他表达方法如局部放大图、某某向视图等用以补充表达零部件的连接、管口和法兰的连接以及其他由于尺寸过小无法在基本视图中表达清楚的装配关系和主要尺寸。需要注意，不管是局部放大图还是某某向视图均需在基本视图中作上标记，并在辅助视图中也标上相同的标记，辅助视图可按比例绘制，也可不按比例绘制，而仅表示结构关系。
12
管口符号及管口表的填写
符
号
公称尺寸
连接尺寸标准
连接面形
式
用途或名称
a
50
Pg25Dg50HG5016-78
平面
水进口
b
20
螺纹
放净口
8
8
c
200
10
20
凹面气体入口
60
15

化工制图与cad制图的基本知识

图1பைடு நூலகம்16锥度概念与符号
锥度的画法及标注：
图1-17锥度标注和画法
1.3.3 圆弧连接
用一个已知半径的圆弧，光滑地连接相邻两线段（直线或圆弧），称
为圆弧连接。要想相切，必须准确地找到连接圆弧的圆心位置和切点。 1．圆弧与已知直线相切
图1-18 圆与直线相切
2．圆弧与已知圆弧相切
图1-19圆与圆弧相切
图1-11尺寸数字的方向
1.2.3 常见尺寸的标注 1.圆、圆弧及球面
2.角度
3.小尺寸
4.其他尺寸
1.3 几何作图
1.3.1 等分圆周和作正多边形
1．三角板与丁字尺配合作多边形
图1-12 用三角板画正六边形
2．用圆规等分圆周作正多边形
图1-13 用圆规等分圆
1.3.2斜度和锥度 1．斜度
图1-10 箭头的画法
3．尺寸数字
图样中的尺寸数字必须清晰无误且大小一致。尺寸数字不能被任何图线穿过，如无法避免，应将图线断开。
线性尺寸的尺寸数字位置：一般应注写在尺寸线的上方或中断处。线性尺寸的书写方向：以标题栏文字方向为准，水平方向的尺寸数字其字头朝上；垂直方向的尺寸数字其字头朝左。其他倾斜尺寸其字头方向见图。
直体:
1.1.4 图线
图样是由各种不同粗细和形式的图线画成的。绘图时应采用国家标准规定的图线形式和画法。机械制图中常用的线型、宽度及主要应用见
表1-3和图1-6。
表1-3
常用图线及应用
图线的应用示例
图1-6图线的应用示例
画图线时注意事项:
图1-7点画线的画法
画图线时注意事项:
图1-8 虚线的画法
（2）字体高度（用h表示）的公称尺寸系列为：1.8、2.5、

化工制图课件PPT

化工设备布置图的绘制
总结词
掌握化工设备布置图的基本要素和绘制方法
详细描述
了解化工设备布置图的定义、作用和分类，掌握绘制设备布置图的基本要素，如设备、基础、建筑结构等，以及绘制设备布置图的步骤和方法，包括设备布置设计、视图选择、尺寸标注等。
总结词
熟悉化工设备布置图的规范和标准
详细描述
了解化工设备布置图的规范和标准，如化工装置布置图、设备安装图等，掌握各种规范和标准下的绘制要求和细节，如符号、标注、图例等。
遵循标准进行绘图，可以避免因绘图不规范而引起的误解和错误。
化工制图的应用领域
化工制图广泛应用于化学工程、石油化工、制药工程、环境工
程等领域。
在工程设计阶段，化工制图用于绘制工艺流程图、设备布置图、管道布置图等，以
指导施工和安装。
在生产阶段，化工制图用于绘制操作和维护手册、设备维修图等，以方便操作和维护。
03
化工制图的实践操作
化工工艺流程图的绘制
总结词
掌握化工工艺流程图的基本要素和绘制方法
详细描述
了解化工工艺流程图的定义、作用和分类，掌握绘制流程图的基本要素，如设备、管道、阀门、仪表等，以及绘制流程图的步骤和方法，包括流程分析、图形选择、布局设计、细节处理等。
总结词
熟悉化工工艺流程图的规范和标准
化工制图课件
• 化工制图概述 • 化工制图的基础知识 • 化工制图的实践操作 • 化工制图的进阶技能 • 化工制图案例分析
01
化工制图概述
化工制图的基本概念
化工制图是化学工程领域中常用的绘图技术，用于表示化工设备、工艺流程和管道等对象的几何形状、尺寸和相对位置。
它通过图形符号、线条和标注等元素，将实际物体抽象化，以便在图纸上准确、清晰地表达。

化工制图与CAD课件-AutoCAD的基本知识

二维绘图
三维建模
AutoCAD提供了丰富的绘图工具，如线、圆、弧、多边形等，可以方便地绘制各种二维图形。
AutoCAD支持三维建模功能，可以创建各种复杂的三维模型，并进行渲染和动画制作。
参数化绘图
图形编辑
AutoCAD支持参数化绘图，可以通过定义图形的几何约束和尺寸约束来绘制精确的图形。
尺寸标注
线性标注
01
用于测量两点之间的水平或垂直距离。选择DIM命令，然后选
择要标注的对象或线段。
半径和直径标注
02
用于测量圆或圆弧的半径或直径。选择DIM命令，然后选择要
标注的圆或圆弧。
角度标注
03
用于测量两条线之间的角度。选择DIM命令，然后选择两条线
段。
形位公差标注
形位公差定义
形位公差是用于描述零件几何形状和位置精度的标准。在AutoCAD中，可以使用Tolerance命令来定义形位公差符号和值。
框选对象
通过按住鼠标左键拖动出一个矩形框，框内对象被全部选中。
栏选对象
通过按住鼠标左键从一点拖动到另一点，形成一条折线，折线经过的对象被选中。
03
绘图基础
坐标系统
笛卡尔坐标系
基于直角坐标系的坐标系统，通过x、y轴确定点的位置。
极坐标系
通过距离和角度确定点的位置，常用于绘制圆和圆弧。
用户坐标系
菜单栏
包含AutoCAD的全部操作命令，可以点击相应菜单进行操作。
工具栏
包含常用命令的快捷按钮，方便用户快速执行常用操作。
绘图窗口
用于显示绘图区域，用户可以在此区域绘制图形。
命令行窗口
用于显示命令提示和操作结果，用户可以在此输入命令或参数。

《化工制图基本知识》课件

结束语
本课程的价值和意义
通过学习化工制图的基本知识，您将具备分辨和创建工程图纸的能力，提高工作效率。
学员反馈和建议
我们非常重视您的反馈和建议，以便不断改进和优化我们的课程内容和教学方法。
下一步努力和学习计划
继续扩展您的知识和技能，深入研究和应用化工制图，成为行业的专家。
制图可以分为平面制图、立体制图和三维制图等不同的分类。
3 制图的基本要求
制图应具备完整性、准确性、美观性和规范性等基本要求。
制图所用工具和材料
制图仪器和设备
制图仪器包括绘图仪、计算器、测量工具等。设备包括电脑、打印机和扫描仪等。
制图器材和用具
制图器材包括各类绘图纸、绘图板、曲线板等。用具包括铅笔、橡皮擦、直角和三角板等。
《化工制图基本知识》 PPT课件
通过本课程，我们将深入探讨化工制图的基础知识，包括制图的定义、分类、工具和材料，以及常用方法和技巧。我们还将通过实例和练习加深学习理解。加入我们，一起探索化工制图的奥秘吧！
课程介绍
课程目的和重要性
掌握化工制图的基本知识对于工程师和设计师至关重要，它是理解工程图纸的基础。
制图应考虑到工程的安全性和可靠性，确保施工过程中的安全和设计的有效性。制图实例和作业练习 Nhomakorabea实际案例分析
通过分析实际案例，学员将能够加深对平面制图的理解和应用。
制图练习和评估
学员将参与实际练习，以巩固所学知识，并通过评估来了解自己的理解程度。
课程总结和提高建议
在课程结束时，我们将对所学内容进行总结，并给出提高建议，以便学员能够继续深入学习。
课程内容概述
课程将包括制图定义、分类、基本要求、工具和材料、常用方法和技巧等方面的内容。

化工制图基本知识PPT课件

THANKS
感谢观看
总结词
工艺流程图是化工制图中最为基础和重要的部分，用于表示化工生产过程中的工艺流程和设备操作。
详细描述
工艺流程图绘制需要遵循国家制图标准和行业规范，使用专业的绘图软件，如AutoCAD等。在绘制过程中，需要将生产过程中的各个单元操作和设备按照实际流程顺序绘制出来，并标注相关参数和技术要求。工艺流程图是化工企业进行工艺设计、操作、维护和改造的重要依据。
制图标准与规范
制图标准
化工制图应遵循国家颁布的制图标准和规范，如《化工工艺流程图设计规范》、《化工设备布置图设计规范》等。
符号与代号
化工制图中有特定的符号和代号来表示不同的设备和元件，如阀门、管道、仪表等，应遵循相关规定。
制图工具与软件介绍
制图工具
传统的化工制图通常使用丁字尺、三角板、圆规等绘图工具，现代化工制图则更多地使用计算机辅助设计软件。
象。
应用
03
常用于绘制建筑物的立体效果图、机械零件的立体图等。
透视投影法
定义
透视投影法是一种通过观察者的视线，将物体投影到二维平面上的方法，以表达物体的立体效果
和空间感。
特点
透视投影法能够产生强烈的立体感和空间感，使图纸更加生动逼真。
应用
常用于绘制建筑效果图、室内设计图、产品展示图等。
03
软件介绍
常用的化工制图软件有AutoCAD、SolidWorks、Inventor等，这些软件具有强大的绘图和编辑功能，能够帮助工程师快速准确地完成化工制图工作。
02
化工制图的投影法
正投影法
定义
正投影法是一种将物体投影到二维平面上的方法，通过将物体的所有可见轮廓线投射到投影面上，以表达物体的形状、大小和相对

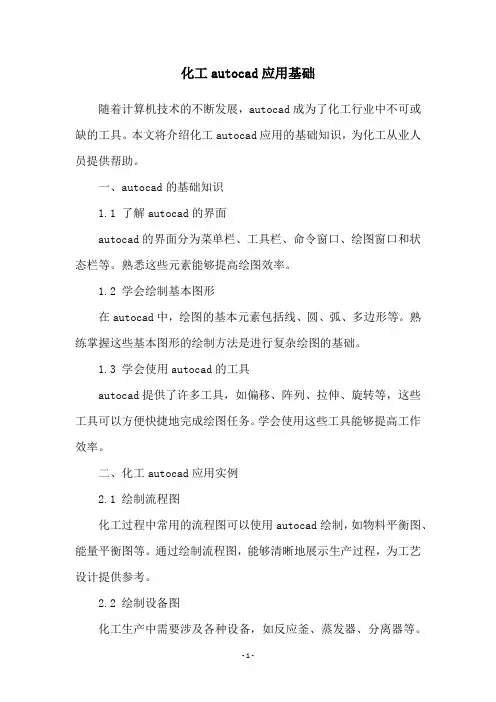

化工autocad应用基础

化工autocad应用基础
随着计算机技术的不断发展，autocad成为了化工行业中不可或缺的工具。

本文将介绍化工autocad应用的基础知识，为化工从业人员提供帮助。

一、autocad的基础知识
1.1 了解autocad的界面
autocad的界面分为菜单栏、工具栏、命令窗口、绘图窗口和状态栏等。

熟悉这些元素能够提高绘图效率。

1.2 学会绘制基本图形
在autocad中，绘图的基本元素包括线、圆、弧、多边形等。

熟练掌握这些基本图形的绘制方法是进行复杂绘图的基础。

1.3 学会使用autocad的工具
autocad提供了许多工具，如偏移、阵列、拉伸、旋转等，这些工具可以方便快捷地完成绘图任务。

学会使用这些工具能够提高工作效率。

二、化工autocad应用实例
2.1 绘制流程图
化工过程中常用的流程图可以使用autocad绘制，如物料平衡图、能量平衡图等。

通过绘制流程图，能够清晰地展示生产过程，为工艺设计提供参考。

2.2 绘制设备图
化工生产中需要涉及各种设备，如反应釜、蒸发器、分离器等。

使用autocad可以绘制出这些设备的图形，便于进行设计和改进。

2.3 绘制管道图
管道是化工生产中必不可少的部分，使用autocad可以绘制出管道的布局和连接方式，为工艺设计提供支持。

2.4 绘制仪表图
化工生产需要对各种参数进行检测和控制，使用autocad可以绘制出仪表的布局和连接方式，便于工艺控制。

以上是化工autocad应用的基础知识和实例，希望能为化工从业人员提供帮助。
