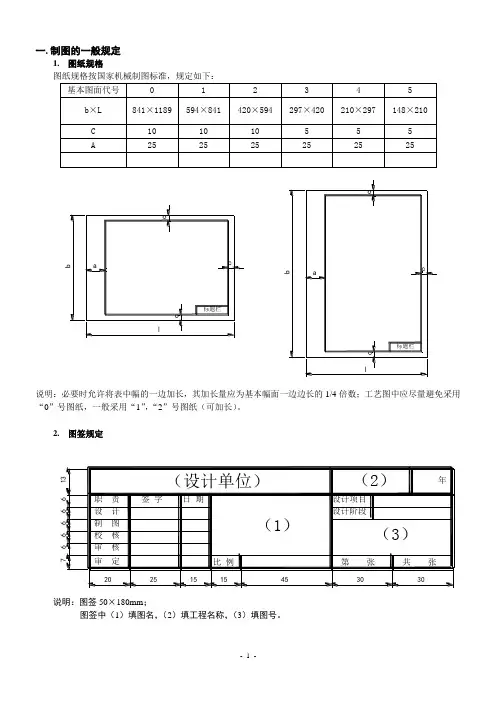

一.制图的一般规定1.图纸规格图纸规格按国家机械制图标准,规定如下:说明:必要时允许将表中幅的一边加长,其加长量应为基本幅面一边边长的1/4倍数;工艺图中应尽量避免采用“0”号图纸,一般采用“1”,“2”号图纸(可加长)。
2.图签规定说明:图签50×180mm;图签中(1)填图名,(2)填工程名称,(3)填图号。
3.图面线条的规定见表格。
二.带控制点工艺流程图的绘制1.图面一般采用1号图,按车间或工段绘制,必要时可加长,加长时按长边的1/4倍数进行。
2.比例设备可采用1:100(1:50),整个图面可不按比例。
3.基本内容1)工艺过程的全部设备。
2)全部物料管道及其阀门,重要的管件如过滤器、阻火器等。
3)辅助管道、公用工程管道,除表示出阀门和管件外,只需标出与设备衔接部分(不必绘总管)。
4)全部控制点符合,调节系统,联锁系统。
4.设备位号的编制带控制点工艺流程图上的设备必须标注设备位号和名称。
其他所有图纸和表格上的设备位号和名称必须与流程图保持一致。
设备的位号编制如下:设备分类号车间代号,由指标教师给出工段(主项)代号,由指标教师给出设备顺序号,取两位数字,如01,02,11,12相同设备的尾号,大写英文字母A、B、C,如P-101A,T-X X XX A(0.9mm)X X 塔设备名称设备分类号5.工艺设备的表示1)一般工艺设备以图例为基础按1:100比例绘制,对于过小或过大的设备或机器可适当放大或缩小,在绘制的工艺设备上方或下方标注设备位号或名称,建议静设备标注在上方,动设备标注在下方。
若设备重叠,反映不清楚,可在设备旁,加注设备位号。
2)设备高度的位置,应按设备布置图上的楼层绘制。
3)对塔类设备(板式塔)应注明塔板数和进出物料的塔板数。
4)设备上支撑件(如支座、裙座、支耳)可不画出,但连接在设备上的仪表控制点,取样阀门需标出。
5)对于技术改造或扩建项目,原有设备和管线需要表示时,用点划线表示。
化工制图的知识点总结一、化工制图概述1.1 化工制图的定义化工制图是指为了生产工艺或产品研制,根据一定的规范与标准,通过图形符号、线条和文字等方式,用以表达和传达各种化工设备、布局和工艺流程的工程图。
1.2 化工制图的作用化工制图是化工设计的重要组成部分,它是设计人员、施工人员和运行人员之间相互传递信息的重要手段。
它能够清晰准确地表达出化工流程、设备布局以及具体的构造和工艺要求。
二、化工图的分类2.1 工艺流程图工艺流程图是用于表达化工生产工艺的图纸,主要用于描述原料输送、反应、分离、提纯和制成成品的整个生产过程。
在工艺流程图中会包括配料、搅拌、升温等生产过程的各个步骤。
2.2 设备布置图设备布置图是指化工设备在生产场地上的布置位置、方向和相互距离的图纸。
它主要用于确定设备的相对位置,便于施工、维护和运行。
2.3 设备图设备图是用于表达单个化工设备的图纸,通常包括设备的形状、尺寸、结构和管道连接等具体信息。
2.4 管路图管路图是用于表达管道连接布局的图纸,主要用于描述管路的连接、方向和流向。
2.5 控制图控制图是用于表达化工生产自动控制系统的图纸,主要用于描述控制仪表、传感器和执行机构的位置和连接关系。
三、化工制图的基本规范3.1 符号规范化工制图中使用的符号应按照国家标准或行业规范确定,保证图纸上符号的统一和标准化。
3.2 尺寸规范化工制图中使用的尺寸应按照国家标准或行业规范确定,保证图纸上尺寸的准确性和可读性。
3.3 标注规范化工制图中的标注应简洁清晰、准确可靠,标注的文字应清晰易读,字迹工整。
3.4 组态规范化工制图中的组态应符合工艺要求,布局合理,便于设备的施工、维护和操作。
四、化工制图的制作要点4.1 选择合适的比例在制图时,应根据图纸的具体内容、大小和图幅,选择合适的比例进行绘制,保证图纸的比例尺和实际尺寸的准确性。
4.2 标注清晰在制图时,应注意标注的清晰度,文字应工整,线条应清晰。
一、制图国家标准基本规定图样作为技术交流的共同语言,必须有统一的规范,否则会带来生产过程和技术交流中的混乱和障碍。
国家质量监督检验检疫总局、国家化管理委员会发布了《技术制图》、《机械制图》、《建筑制图》等一系列制图国家标准。
它们是工程图样绘制与使用的准绳,必须认真学习和遵守。
在标准代号GB/T 14689-2008中,“GB/T”为推荐性国家标准的代号,“14689”为标准的批准顺序号,“2008”表示标准发布的年号。

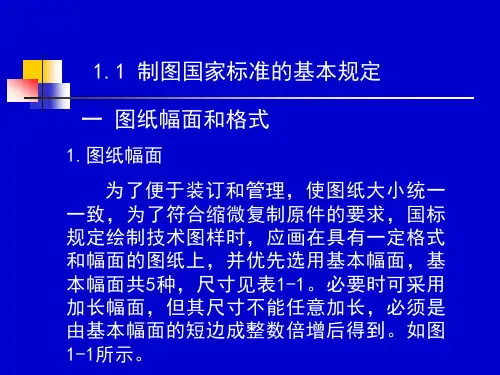

(一)图纸幅面和格式(1)图纸幅面尺寸和图框格式为使图纸幅面统一,便于装订和保存,制图样时,应优先采用基本幅面,如表1所示,从表中可以看到,A0号图纸幅面最大,如沿长边将其对裁,则可获得A1号图纸两张,以此类推,沿某号幅面的图纸的长边对裁就能获得小一号幅面的图纸。
在必要时,当基本幅面不能满足使用条件时,允许选用加长幅面,但加长后幅面的尺寸必须是由基本幅面的短边成整数倍增加后得出,如图1所示。
表1 图纸基本幅面尺寸图1 加长幅面(2)图框格式图样中的图框由内、外两框组成,如图2所示。
外框用细实线绘制,大小为幅面尺寸,内框则用粗实线绘制,图样要在内框范围内绘制。
图框格式分为留有装订边和不留装订边两种,两种格式图框周边尺寸a、c、e(具体数值见表1),同一产品的图样只能采用一种格式。
图样绘制完毕后应沿外框线裁边。
2-1 不留装订边的图框格式2-2 留装订边的图框格式图2 图框格式(3)标题栏每张技术图样中均应画出标题栏,标题栏的格式和尺寸按GB10609.1-2008的规定。
标题栏一般应位于图纸的右下角,当标题栏的长边置于水平方向并与图纸的长边平行时,则构成X型图纸,当标题栏的长边与图纸的长边垂直时,则构成Y型图纸。
看图的方向与看标题栏的方向一致,即标题栏中的文字方向为看图方向。
作业及练习中采用简化后标题栏,如图3所示。
图3 简化标题栏格式(二)比例比例是指图中图形与其实物相应要素的线性尺寸之比,分为原值比例、放大比例和缩小比例。
精心整理化工工艺流程图制图标准CAD制图标准基本要求主要是图纸、比例、字体和图线的选用。
1、图样幅画:又称图纸幅画,在计算机进行绘图时,应该配置相应的图样幅画、标题栏、代号栏、附加栏等内容,装配图或CAD4)对CAD2、必要时候也可以选择表2-3中的比例。
3、字体:CAD制图的字体应该按《技术制图字体》GB/T14691-93的有关规定,做到字体端正、比画清楚、排列蒸汽、间隔均匀,并要求采用长仿宋矢量字体。
代号、符号要符合有关标准规定。
(1)字一般要以斜体输出。
(2)小数点输出时,应占一个字位,并位于中间靠下处。
(3)字母一般也要斜体输出。
(4)汉子输出时一般采用正体,并采用国家正是公布的简化汉字方案。
(5)标点符号应按照其真正含义正确使用,除省略号、破折号为两个字位外,其余均为一个字位。
(6)字体高度由图样4、5、1、采用A0至A5好图样幅画。
同样无论装订与否,均应画出图框线和标题栏。
需装订的图样其格式按照如图2-1(a)所示:不需要装订的图样,其格式如图2-1(b)所示。
图框线用粗实线绘制,周边各部分尺寸均按照表2-1中的规定。
2、比例:在化工制图中,图样比例仍采用国家标准GB/T14690-93《技术制图比例》的规定。
对某些局部放大图、斜视图、剖视图等,其比例与主视图不同时,应在图样中该图的上方单独进行比例标注。
3、字体:图样中的字体同样采用GB/T14691-93《技术制图字体》,20 4、虚线、4)在较小图形上绘制点划线或双点划线有困难时,可以用细实线代替。
5、标题栏:化工制图中设备图样的标题栏与机械制图的大致相同。
标题栏的格式仍采用国家标准《技术制图标题栏》(GB/T10690.1-93)中的规定格式。
在一般情况下,每张图纸的右下角都要有标题栏,用于说明设备的名称及设计等内容。
化工工艺流程图标准化工工艺流程图是用图示的方法把化工生产的工艺流程和所需的设备、管道、阀门、管件、管道附件及仪表控制点表示出来的一1、单着可以采用A2规格的图样幅画。
一、CAD工程制图的大体设置要求1.图纸幅面与格式用运算机绘制工程图时,其图纸幅面和格式依照GB/T 14689的有关规定。
1)在CAD工程制图中所用到的有装订边或无装订边的图纸幅面形式见图1。
大体尺寸见表1、表2。
图1表1幅面代号A0A1A2A3A4 B×L(mm)841×1189594×841420×594 297×420 210×297E(mm)20 10C(mm)10 5A(mm)25注:在CAD绘图中对图纸有加长加宽的要求时,应按基本幅面的短边(B)成整数倍增加。
图纸的加长尺寸幅面代号长边尺寸长边加长后尺寸A0 1189 1783 2378A1 841 1261 1682 2102A2 594 891 1189 1486 1783 2080A3 420 630 841 1051 1261 1471 1682 1892 注:图框线要用粗实线表示。
2.比例用运算机绘制工程图样时的比例大小应依照GB/T 14690中规定。
1)在CAD 工程图中需要按比例绘制图形时,按表3中规定的系列选用适当的比例。
表3 1∶2 1∶2×10n1∶5 1∶5×10n1∶10 1∶10×10n1∶ 1∶×10n1∶ 1∶×10n1∶3 1∶3×10n1∶4 1∶4×10n3.字体CAD 工程图中所用的字体应按GB/T ~和GB/T 14691要求,并应做到字体端正、笔画清楚、排列整齐、距离均匀。
汉字为长仿宋体,字号(高度h )不该小于3.5mm ,字宽一般为高度/2,数字和字母一般应以斜体输出,汉字一般用正体输出。
1)CAD 工程图的字体与图纸幅面之间的大小关系参见表5。
表52)CAD 工程图中字体的最小字(词)距、行距和距离线或基准线与书写字体之间的最小距离见表6。
3)CAD工程图中的字体选用范围见表7。
CAD制图标准基本要求主要是图纸、比例、字体和图线的选用。

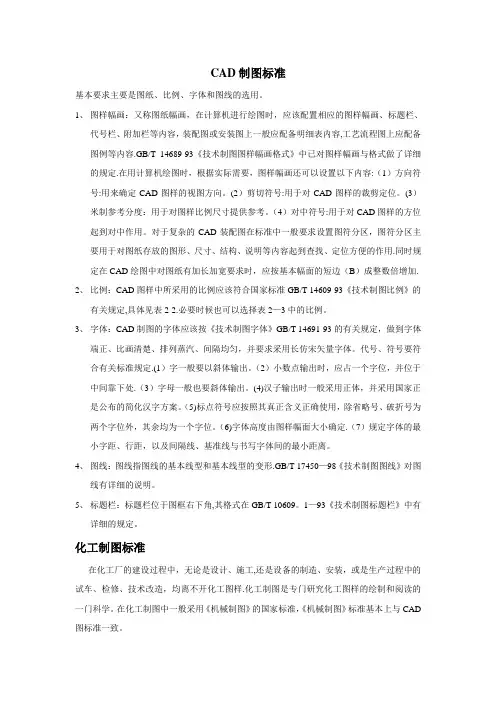

1、图样幅画:又称图纸幅画,在计算机进行绘图时,应该配置相应的图样幅画、标题栏、代号栏、附加栏等内容,装配图或安装图上一般应配备明细表内容,工艺流程图上应配备图例等内容.GB/T 14689-93《技术制图图样幅画格式》中已对图样幅画与格式做了详细的规定.在用计算机绘图时,根据实际需要,图样幅画还可以设置以下内容:(1)方向符号:用来确定CAD图样的视图方向。
(2)剪切符号:用于对CAD图样的裁剪定位。
(3)米制参考分度:用于对图样比例尺寸提供参考。
(4)对中符号:用于对CAD图样的方位起到对中作用。
对于复杂的CAD装配图在标准中一般要求设置图符分区,图符分区主要用于对图纸存放的图形、尺寸、结构、说明等内容起到查找、定位方便的作用.同时规定在CAD绘图中对图纸有加长加宽要求时,应按基本幅面的短边(B)成整数倍增加.2、比例:CAD图样中所采用的比例应该符合国家标准GB/T 14609-93《技术制图比例》的有关规定,具体见表2-2.必要时候也可以选择表2—3中的比例。
3、字体:CAD制图的字体应该按《技术制图字体》GB/T 14691-93的有关规定,做到字体端正、比画清楚、排列蒸汽、间隔均匀,并要求采用长仿宋矢量字体。
代号、符号要符合有关标准规定.(1)字一般要以斜体输出。
(2)小数点输出时,应占一个字位,并位于中间靠下处.(3)字母一般也要斜体输出。
(4)汉子输出时一般采用正体,并采用国家正是公布的简化汉字方案。
(5)标点符号应按照其真正含义正确使用,除省略号、破折号为两个字位外,其余均为一个字位。
(6)字体高度由图样幅面大小确定.(7)规定字体的最小字距、行距,以及间隔线、基准线与书写字体间的最小距离。
4、图线:图线指图线的基本线型和基本线型的变形.GB/T 17450—98《技术制图图线》对图线有详细的说明。
5、标题栏:标题栏位于图框右下角,其格式在GB/T 10609。

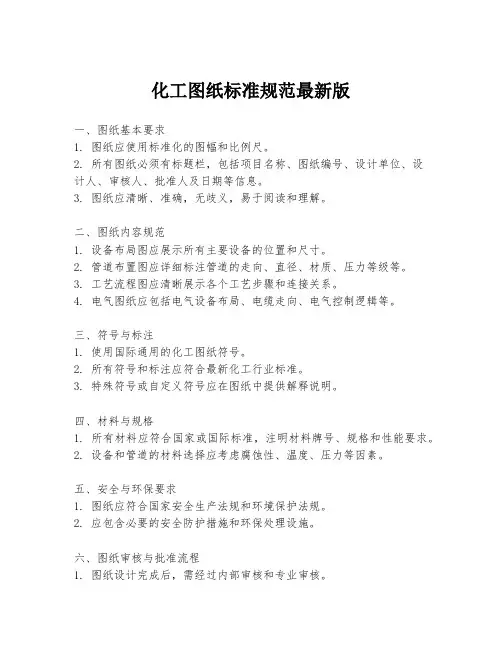

化工图纸标准规范最新版一、图纸基本要求1. 图纸应使用标准化的图幅和比例尺。
2. 所有图纸必须有标题栏,包括项目名称、图纸编号、设计单位、设计人、审核人、批准人及日期等信息。
3. 图纸应清晰、准确,无歧义,易于阅读和理解。
二、图纸内容规范1. 设备布局图应展示所有主要设备的位置和尺寸。
2. 管道布置图应详细标注管道的走向、直径、材质、压力等级等。
3. 工艺流程图应清晰展示各个工艺步骤和连接关系。
4. 电气图纸应包括电气设备布局、电缆走向、电气控制逻辑等。
三、符号与标注1. 使用国际通用的化工图纸符号。
2. 所有符号和标注应符合最新化工行业标准。
3. 特殊符号或自定义符号应在图纸中提供解释说明。
四、材料与规格1. 所有材料应符合国家或国际标准,注明材料牌号、规格和性能要求。
2. 设备和管道的材料选择应考虑腐蚀性、温度、压力等因素。
五、安全与环保要求1. 图纸应符合国家安全生产法规和环境保护法规。
2. 应包含必要的安全防护措施和环保处理设施。
六、图纸审核与批准流程1. 图纸设计完成后,需经过内部审核和专业审核。
2. 审核通过后,由项目负责人或指定人员批准。
七、图纸版本控制1. 所有图纸应有版本号,以区分不同阶段的设计。
2. 任何修改都应记录在案,并更新版本号。
八、图纸交付与存档1. 完成的图纸应按照规定格式交付给施工方或业主。
2. 所有图纸应进行电子和纸质存档,以备查询。
九、附录与参考资料1. 图纸应附有必要的附录,如设备清单、材料规格表等。
2. 提供相关设计规范、标准和参考书籍的索引。
结语化工图纸是确保化工项目顺利实施的关键,遵循最新的化工图纸标准规范,可以提高设计质量,降低施工风险,确保化工生产的安全和效率。
设计人员和施工团队都应严格遵守这些规范,以实现化工项目的高标准完成。
注:本文档为概要,具体实施时应参照最新的国家或国际化工图纸标准。
化工制图规范篇一:化工制图基本内容第二部分化工制图基本内容化工制图的基本内容化工制图的基本内容主要包括化工工艺图、设备布置图、管道布置图和化工设备图。
1.化工工艺图化工工艺图是用于表达生产过程中物料的流动次序和生产操作顺序的图样。
由于不同的使用要求,属于工艺流程图性质的图样有许多种。
一般我们在各种论文或教科书见到的工艺流程图各具特色,没有强制统一的标准,只要表达了主要的生产单元及物流走向既可。
化工工艺图一般包括以下几种:总工艺流程图或称全厂物料平衡图,用于表达全厂各生产单位(车间或工段)之间主要物流的流动路线及物料衡算结果。
物料流程图是在总工艺流程图的基础上,分别表达各车间内部工艺物料流程的图样。
带控制点工艺流程图(PID),也称生产控制流程图或施工工艺流程图,它是以物料流程图为依据,内容较为详细的一种工艺流程图。
当确定了工艺流程图后,流程中所涉及的全部主要设备及辅助设施,必须根据工艺的要求和生产的具体情况,在厂房建筑内外合理布置,安装固定,以保证生产顺利进行。
2.化工设备图在化学工业生产过程中所使用的生产设备称化工设备,化工设备图用以表达化工设备的结构、技术要求等。
在化学工业生产过程中所使用的生产设备称化工设备,用以表达化工设备的结构、技术要求等的图样称化工设备图。
化工设备图是设计、制造、安装、维修及使用的依据。
因此.作为化学工业技术人员必须具有化工设备图的绘制能力以及阅读能力。
3.设备布置图4.管道布置图管道布置设计是在施工图设计阶段中进行的。
它通常以带控制点工艺流程图、设备布置图、有关的设备图以及土建、自控、电气专业等有关图样和资料作为依据,对管道作出适合工艺操作要求的合理布置设计。
CAD制图规范3.图线类型及大小:4.视图的选择:常将回转体主轴所在的平面作为主视图的投影平面,选定主视图后,一般再选择一个基本视图。
对于立式设备,一般选择俯视图作为另一个基本视图,对于卧式设备,一般选择左视图作为另一个基本视图。
化工工艺流程图制图标准制图标准基本要求主要是图纸、比例、字体和图线的选用。
1、图样幅画:又称图纸幅画,在计算机进行绘图时,应该配置相应的图样幅画、标题栏、代号栏、附加栏等内容,装配图或安装图上一般应配备明细表内容,工艺流程图上应配备图例等内容。
14689-93《技术制图图样幅画格式》中已对图样幅画与格式做了详细的规定。
在用计算机绘图时,根据实际需要,图样幅画还可以设置以下内容:(1)方向符号:用来确定图样的视图方向。
(2)剪切符号:用于对图样的裁剪定位。
(3)米制参考分度:用于对图样比例尺寸提供参考。
(4)对中符号:用于对图样的方位起到对中作用。
对于复杂的装配图在标准中一般要求设置图符分区,图符分区主要用于对图纸存放的图形、尺寸、结构、说明等内容起到查找、定位方便的作用。
同时规定在绘图中对图纸有加长加宽要求时,应按基本幅面的短边(B)成整数倍增加。
2、比例:图样中所采用的比例应该符合国家标准 14609-93《技术制图比例》的有关规定,具体见表2-2.必要时候也可以选择表2-3中的比例。
3、字体:制图的字体应该按《技术制图字体》 14691-93的有关规定,做到字体端正、比画清楚、排列蒸汽、间隔均匀,并要求采用长仿宋矢量字体。
代号、符号要符合有关标准规定。
(1)字一般要以斜体输出。
(2)小数点输出时,应占一个字位,并位于中间靠下处。
(3)字母一般也要斜体输出。
(4)汉子输出时一般采用正体,并采用国家正是公布的简化汉字方案。
(5)标点符号应按照其真正含义正确使用,除省略号、破折号为两个字位外,其余均为一个字位。
(6)字体高度由图样幅面大小确定。
(7)规定字体的最小字距、行距,以及间隔线、基准线与书写字体间的最小距离。
4、图线:图线指图线的基本线型和基本线型的变形。
17450-98《技术制图图线》对图线有详细的说明。
5、标题栏:标题栏位于图框右下角,其格式在 10609.1-93《技术制图标题栏》中有详细的规定。
化工制图基本规范一、前言制图是化工工程设计中必不可少的一环,它是工程设计方案的具体表现。
通过制图,可以清晰地展示设计方案、设计要求和设计成果,同时也有助于各个相关人员之间的沟通和交流,降低设计和施工中可能出现的错误和疏漏。
因此,制图必须遵守一定的规范和要求。
二、规范要求1. 布局规范制图的布局需要考虑到图面的美观、整洁、清晰和易读性。
布局应该根据绘图比例、图幅大小和图形种类与比例的关系,采用合理的格式进行安排,为观察者提供清晰明了的信息展示。
(1)制图比例:制图比例应该根据图面的大小、内容和用途的不同而不同。
比例过小会造成信息无法得到准确传达的困难,比例过大则会使图面混乱、信息重叠,在实际工作中应根据需要选择合适的比例。
(2)图幅大小:图幅大小应该视情况而定,一般来说,A0、A1、A2、A3均可使用,但通常情况下A1和A2为主要图幅大小,A3用于辅助图幅。
(3)图形种类与比例:制图中出现的图形应是与实际相符合的,即保证比例、比例尺和真实性。
尺寸大小应准确,标注应依据工程细节和绘图比例的要求,使用合适的颜色进行表示,能够清晰明了的展示图形。
2. 符号规范制图中使用的符号应是通用、规范的符号,能够明确地表示其所代表的物质或工序。
符号应于工程设计中的现行规定相符合。
符号应使用标准或校正符号,不应使用个人专门使用的符号。
(1)标准符号:应当使用行业标准或国家标准设定的符号。
(2)自定义符号:在使用符号时,如遇特殊工艺和设备,需特别标注说明。
自定义符号应设定一个符号说明表格,厂家、设计单位和建设单位应制定自己的符号规范。
(3)符号的排列方式:符号在制图中的位置应准确、整齐、美观,将各自代表的工艺、设备和管路区分清楚。
3. 尺寸规范制图中的尺寸应该能够表达设计要求和技术参数的具体数值,避免信息漏解或错解。
(1)尺寸的单位:制图中的尺寸单位应根据项目要求、现场常用单位、编制规程等系列因素来确定。
(2)尺寸的标注方式:尺寸应标注在图形的外围或特定的标注位置。
CAD制图标准基本要求主要是图纸、比例、字体和图线的选用。
1、图样幅画:又称图纸幅画,在计算机进行绘图时,应该配置相应的图样幅画、标题栏、代号栏、附加栏等内容,装配图或安装图上一般应配备明细表内容,工艺流程图上应配备图例等内容。
GB/T 14689-93《技术制图图样幅画格式》中已对图样幅画与格式做了详细的规定。
在用计算机绘图时,根据实际需要,图样幅画还可以设置以下内容:(1)方向符号:用来确定CAD图样的视图方向。
(2)剪切符号:用于对CAD图样的裁剪定位。
(3)米制参考分度:用于对图样比例尺寸提供参考。
(4)对中符号:用于对CAD 图样的方位起到对中作用。
对于复杂的CAD装配图在标准中一般要求设置图符分区,图符分区主要用于对图纸存放的图形、尺寸、结构、说明等内容起到查找、定位方便的作用。
同时规定在CAD绘图中对图纸有加长加宽要求时,应按基本幅面的短边(B)成整数倍增加。
2、比例:CAD图样中所采用的比例应该符合国家标准GB/T 14609-93《技术制图比例》的有关规定,具体见表2-2.必要时候也可以选择表2-3中的比例。
3、字体:CAD制图的字体应该按《技术制图字体》GB/T 14691-93的有关规定,做到字体端正、比画清楚、排列蒸汽、间隔均匀,并要求采用长仿宋矢量字体。
代号、符号要符合有关标准规定。
(1)字一般要以斜体输出。
(2)小数点输出时,应占一个字位,并位于中间靠下处。
(3)字母一般也要斜体输出。
(4)汉子输出时一般采用正体,并采用国家正是公布的简化汉字方案。
(5)标点符号应按照其真正含义正确使用,除省略号、破折号为两个字位外,其余均为一个字位。
(6)字体高度由图样幅面大小确定。
(7)规定字体的最小字距、行距,以及间隔线、基准线与书写字体间的最小距离。
4、图线:图线指图线的基本线型和基本线型的变形。
GB/T 17450-98《技术制图图线》对图线有详细的说明。
5、标题栏:标题栏位于图框右下角,其格式在GB/T 10609.1-93《技术制图标题栏》中有详细的规定。
CAD制图标准基本要求主要是图纸、比例、字体和图线的选用.1、图样幅画:又称图纸幅画,在计算机进行绘图时,应该配置相应的图样幅画、标题栏、代号栏、附加栏等内容,装配图或安装图上一般应配备明细表内容,工艺流程图上应配备图例等内容。
GB/T 14689-93《技术制图图样幅画格式》中已对图样幅画与格式做了详细的规定.在用计算机绘图时,根据实际需要,图样幅画还可以设置以下内容:(1)方向符号:用来确定CAD图样的视图方向。
(2)剪切符号:用于对CAD图样的裁剪定位。
(3)米制参考分度:用于对图样比例尺寸提供参考。
(4)对中符号:用于对CAD图样的方位起到对中作用.对于复杂的CAD装配图在标准中一般要求设置图符分区,图符分区主要用于对图纸存放的图形、尺寸、结构、说明等内容起到查找、定位方便的作用.同时规定在CAD绘图中对图纸有加长加宽要求时,应按基本幅面的短边(B)成整数倍增加。
2、比例:CAD图样中所采用的比例应该符合国家标准GB/T 14609-93《技术制图比例》的有关规定,具体见表2—2.必要时候也可以选择表2—3中的比例。
3、字体:CAD制图的字体应该按《技术制图字体》GB/T 14691-93的有关规定,做到字体端正、比画清楚、排列蒸汽、间隔均匀,并要求采用长仿宋矢量字体。
代号、符号要符合有关标准规定。
(1)字一般要以斜体输出.(2)小数点输出时,应占一个字位,并位于中间靠下处。
(3)字母一般也要斜体输出。
(4)汉子输出时一般采用正体,并采用国家正是公布的简化汉字方案。
(5)标点符号应按照其真正含义正确使用,除省略号、破折号为两个字位外,其余均为一个字位.(6)字体高度由图样幅面大小确定。
(7)规定字体的最小字距、行距,以及间隔线、基准线与书写字体间的最小距离。
4、图线:图线指图线的基本线型和基本线型的变形.GB/T 17450-98《技术制图图线》对图线有详细的说明。
5、标题栏:标题栏位于图框右下角,其格式在GB/T 10609。
