化工制图的知识点总结一、化工制图概述1.1 化工制图的定义化工制图是指为了生产工艺或产品研制,根据一定的规范与标准,通过图形符号、线条和文字等方式,用以表达和传达各种化工设备、布局和工艺流程的工程图。
1.2 化工制图的作用化工制图是化工设计的重要组成部分,它是设计人员、施工人员和运行人员之间相互传递信息的重要手段。
它能够清晰准确地表达出化工流程、设备布局以及具体的构造和工艺要求。
二、化工图的分类2.1 工艺流程图工艺流程图是用于表达化工生产工艺的图纸,主要用于描述原料输送、反应、分离、提纯和制成成品的整个生产过程。
在工艺流程图中会包括配料、搅拌、升温等生产过程的各个步骤。
2.2 设备布置图设备布置图是指化工设备在生产场地上的布置位置、方向和相互距离的图纸。
它主要用于确定设备的相对位置,便于施工、维护和运行。
2.3 设备图设备图是用于表达单个化工设备的图纸,通常包括设备的形状、尺寸、结构和管道连接等具体信息。
2.4 管路图管路图是用于表达管道连接布局的图纸,主要用于描述管路的连接、方向和流向。
2.5 控制图控制图是用于表达化工生产自动控制系统的图纸,主要用于描述控制仪表、传感器和执行机构的位置和连接关系。
三、化工制图的基本规范3.1 符号规范化工制图中使用的符号应按照国家标准或行业规范确定,保证图纸上符号的统一和标准化。
3.2 尺寸规范化工制图中使用的尺寸应按照国家标准或行业规范确定,保证图纸上尺寸的准确性和可读性。
3.3 标注规范化工制图中的标注应简洁清晰、准确可靠,标注的文字应清晰易读,字迹工整。
3.4 组态规范化工制图中的组态应符合工艺要求,布局合理,便于设备的施工、维护和操作。
四、化工制图的制作要点4.1 选择合适的比例在制图时,应根据图纸的具体内容、大小和图幅,选择合适的比例进行绘制,保证图纸的比例尺和实际尺寸的准确性。
4.2 标注清晰在制图时,应注意标注的清晰度,文字应工整,线条应清晰。
化工制图基础学习资料一、概述化工制图是化工工程中非常重要的一项技能,通过图纸的绘制和解读,可以清晰地传达和记录出工艺流程、设备布置、管线布局等信息。
本文档将介绍化工制图的基础知识,帮助读者快速入门。
二、化工制图的分类化工制图可以分为以下几类:1.工艺流程图:用于描述化工生产过程的整体流程,包括原料输入、反应过程、产物输出等。
2.设备布置图:用于展示化工厂内设备的布局和位置。
通过设备布置图,可以清晰地了解不同设备之间的关系以及其在生产过程中的作用。
3.管道和仪表图:用于显示管道系统和仪表设备的布局和连接方式。
管道和仪表图包括管道线路图和仪表连接图。
4.结构图:用于展示设备和建筑物的结构和构造,例如储罐、反应器等的内外结构。
三、化工制图的基础要素化工制图包含一些基础要素,如下所示:1.标题栏:用于显示图纸的名称、版本号、日期、单位等信息。
2.比例尺:用于表明图纸上绘制的图形与实际物体的比例关系。
通常使用比例尺尺度表示,如1:100。

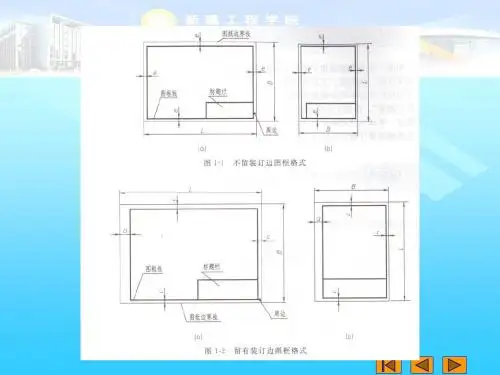

3.图框:用于围绕图纸内容的矩形或带圆角的边界。
图框中会包含标题栏、公司商标、版权信息等。
4.图例:用于解释图纸中使用的符号和标记的含义。
5.图纸编号:每个图纸都有一个唯一的编号,用于方便索引和管理。
6.标尺:用作辅助工具,用于测量和绘制图形时的尺寸。
四、化工制图常用符号与标记在化工制图中,会使用一些常用的符号和标记来表示不同元素和设备。
以下是一些常见的符号与标记的示例:1.管道符号:用于表示管道的类型、尺寸和连接方式。
常见的管道符号包括直线、弯曲线、三通、四通等。
2.设备符号:用于表示不同类型的化工设备,如泵、换热器、反应器等。
每个设备都有其特定的符号表示。
3.阀门符号:用于表示不同类型的阀门,如截止阀、调节阀、安全阀等。
4.仪表符号:用于表示各种仪表设备,如压力表、温度计、液位计等。
5.安全标记:用于表示危险区域、禁止通行、安全装置等。
常见的安全标记包括禁止标志、警示标志等。

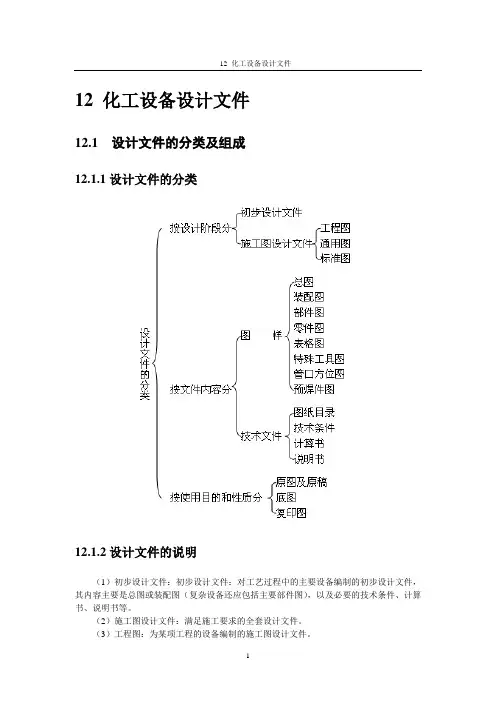

12 化工设备设计文件12.1 设计文件的分类及组成12.1.1设计文件的分类12.1.2设计文件的说明(1)初步设计文件:初步设计文件:对工艺过程中的主要设备编制的初步设计文件,其内容主要是总图或装配图(复杂设备还应包括主要部件图),以及必要的技术条件、计算书、说明书等。
(2)施工图设计文件:满足施工要求的全套设计文件。
(3)工程图:为某项工程的设备编制的施工图设计文件。
(4)通用图:通过生产考验或设备结构成熟,能重复使用,并经设计部门主管批准的工程图或系列化的设备、部件或零件的设计文件。
(5)标准图:经国家有关主管部门的标准化系列化的设备、部件或零件的设计文件。
(6)总图:表示设备的全貌、组成和特性的图样。
它应表达设备各主要部分的结构特征、装配和连接关系,注有主要特征尺寸、外形尺寸,并写明技术特征、技术要求等资料。
(注:当装配图能体现总图所应表示的内容,而又不影响装配图的清晰时,可不绘制总图。
)(7)装配图:表示设备的结构、尺寸,各零部件之间的装配和连接关系、技术特性和技术要求等资料的图样。
(注:对于不绘制总图的设备,装配图必须包括总图应表示的内容。
)(8)部件图:表示可拆或不可拆部件的结构、尺寸,所属零部件之间的关系,技术特性和技术要求等资料的图样。
(9)零件图:表示零件的形状、尺寸、加工、热处理及检验等资料的图样。
(10)表格图:用综合图表示多个形状相同,仅尺寸不一的零件、部件或设备的图样。
(11)特殊工具图:表示设备安装、试压和维修时使用的特殊工具的图样。
(12)予焊件图:表示供设备保温或设置平台等需要,在制造厂予先焊制的零、部件的图样。
该图一般根据工艺安装需要确定,其图号编入工艺安装图中。
图纸发到制造厂。
(13)管口方位图;为了提供设计文件再次选用的可能性,或由于绘制设备施工图时管口方位尚难确定,装配图上的管口方位可不定,此时,应在图纸的技术要求中注明“管口方位见管口方位图,图号见选用表”。
