醋酸乙烯酯乳液共聚讲义改性研究进展

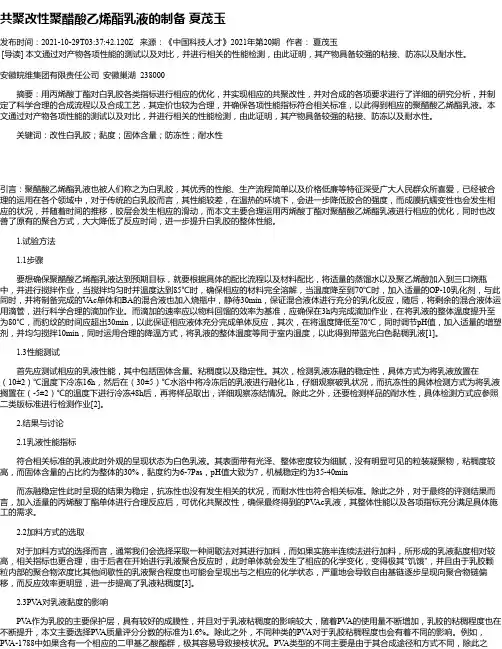

共聚改性聚醋酸乙烯酯乳液的制备夏茂玉发布时间：2021-10-29T03:37:42.120Z 来源：《中国科技人才》2021年第20期作者：夏茂玉[导读] 本文通过对产物各项性能的测试以及对比，并进行相关的性能检测，由此证明，其产物具备较强的粘接、防冻以及耐水性。

安徽皖维集团有限责任公司安徽巢湖 238000摘要：用丙烯酸丁酯对白乳胶各类指标进行相应的优化，并实现相应的共聚改性，并对合成的各项要求进行了详细的研究分析，并制定了科学合理的合成流程以及合成工艺，其定价也较为合理，并确保各项性能指标符合相关标准，以此得到相应的聚醋酸乙烯酯乳液。

本文通过对产物各项性能的测试以及对比，并进行相关的性能检测，由此证明，其产物具备较强的粘接、防冻以及耐水性。

关键词：改性白乳胶；黏度；固体含量；防冻性；耐水性引言：聚醋酸乙烯酯乳液也被人们称之为白乳胶，其优秀的性能、生产流程简单以及价格低廉等特征深受广大人民群众所喜爱，已经被合理的运用在各个领域中，对于传统的白乳胶而言，其性能较差，在温热的环境下，会进一步降低胶合的强度，而成膜抗蠕变性也会发生相应的状况，并随着时间的推移，胶层会发生相应的滑动，而本文主要合理运用丙烯酸丁酯对聚醋酸乙烯酯乳液进行相应的优化，同时也改善了原有的聚合方式，大大降低了反应时间，进一步提升白乳胶的整体性能。

1.试验方法1.1步骤要想确保聚醋酸乙烯酯乳液达到预期目标，就要根据具体的配比流程以及材料配比，将适量的蒸馏水以及聚乙烯醇加入到三口烧瓶中，并进行搅拌作业，当搅拌均匀时并温度达到85℃时，确保相应的材料完全溶解，当温度降至到70℃时，加入适量的OP-10乳化剂，与此同时，并将制备完成的V Ac单体和BA的混合液也加入烧瓶中，静待30min，保证混合液体进行充分的乳化反应，随后，将剩余的混合液体运用滴管，进行科学合理的滴加作业。

而滴加的速率应以物料回馏的效率为基准，应确保在3h内完成滴加作业，在将乳液的整体温度提升至为80℃，而豹纹的时间应超出30min，以此保证相应液体充分完成单体反应，其次，在将温度降低至70℃，同时调节pH值，加入适量的增塑剂，并均匀搅拌10min，同时运用合理的降温方式，将乳液的整体温度等同于室内温度，以此得到带蓝光白色黏稠乳液[1]。

第44卷第10期 山西建筑Vol.44No.102 0 1 8 年 4 月SHANXI ARCHITECTURE Apr.2018 • 93 •文章编号：1009-6825 (2018)10-0093-02共混改性醋酸乙烯一乙烯共聚乳液的研究进展翟现明(山西省建筑科学研究院，山西太原030001)摘要:为了扩大醋酸乙烯一乙烯共聚乳液(VAE乳液）的应用范围，研究人员在提高VAE乳液的耐水性、机械强度、耐热性、粘接 性、固化速度等方面做了大量的改性研究。

介绍了共混法改性VAE乳液的研究方法和研究现状，并提出了 VAE乳液的研究方向。

关键词:VAE乳液，共混改性，粘接强度中图分类号:TU502 文献标识码:A醋酸乙烯一乙烯共聚乳液是以醋酸乙烯和乙烯为基本原料 共聚而成的高分子乳液，英文简称为VAE乳液或EVA乳液。

由于其具有优异的粘接性、永久的柔軔性、较好的耐酸碱性等性能，自从1965年问世以来已广泛的应用于粘合剂、建筑材料、涂料、造纸、织物处理、烟草、包装等领域。

尤其是因其具有较为低廉的 价格，近年来发展极为迅速，市场需求量持续以15% ~20%的速度增长。

预计至2018年，仅我国的VAE乳液的市场需求量有望 达到约60万t。

并且，随着我国环保力度的加大和快速的经济发 展，VAE乳液的应用领域将会不断的扩大，市场需求量也将会快 速的增长。

为了改善VAE乳液的性能和扩大其应用范围，研究人员在 提高VAE乳液的耐水性、机械强度、耐热性、粘接性、固化速度等 方面做了大量的积极有益且卓有成效的改性研究工作。

这些改性研究主要集中在以下方向：加助剂法、共聚法、复合改性法和 共混法。

其中，共混法即是将VAE乳液与聚合物溶液或乳液中 的一种或多种物理共混形成多元体系的方法。

共混法各组分之间的性能可以形成互补，从而获得了性能较好或具有新性能的新材料，降低成本的同时有可能扩大VAE乳液的应用领域，让 VAE乳液发挥更大的应用价值。

醋酸乙烯酯（VAc）是一种重要的合成材料，可以通过乳液聚合的方式得到乳液聚合物。

乳液聚合是一种重要的聚合方法，可用于生产各种合成高分子材料。

本实验旨在通过乳液聚合的方法合成醋酸乙烯酯乳液聚合物，并对其性质进行表征。

实验步骤如下：1. 实验原料准备- 水相：去离子水、表面活性剂、稳定剂- 油相：醋酸乙烯酯、乳化剂2. 实验操作过程- 将适量的去离子水加热至70℃左右，加入表面活性剂和稳定剂，搅拌溶解。

- 将醋酸乙烯酯和乳化剂混合成油相，加热至70℃左右。

- 将油相缓慢地加入水相中，并不断搅拌，使两相充分混合。

- 待乳化液冷却至室温后，得到乳液聚合物。

3. 实验结果分析- 通过透射电镜观察乳液聚合物的微观形貌，分析其粒径分布和形貌特征。

- 通过动态光散射仪（DLS）测定乳液聚合物的粒径分布和稳定性。

- 通过红外光谱仪对乳液聚合物进行表征，分析其结构特征。

4. 实验结论- 成功通过乳液聚合的方法合成了醋酸乙烯酯乳液聚合物。

- 乳液聚合物具有较小的粒径分布和良好的稳定性。

- 乳液聚合物的红外光谱表征结果与醋酸乙烯酯结构特点相符。

5. 实验总结本实验通过乳液聚合的方法成功合成了醋酸乙烯酯乳液聚合物，并对其性质进行了表征分析。

实验结果表明，乳液聚合物具有良好的微观形貌和稳定性，具有潜在的应用前景。

本实验为进一步研究醋酸乙烯酯乳液聚合物的合成与性能提供了重要的基础和参考，对该领域的相关研究具有一定的指导意义。

6. 实验优化和改进在本次实验中，虽然成功合成了醋酸乙烯酯乳液聚合物并对其进行了初步表征，但仍有一些方面可以进行优化和改进。

可以尝试调整乳化剂的种类和用量，以寻找更适合该体系的乳化剂。

不同种类和用量的乳化剂可能对乳液的稳定性和最终乳液聚合物的性质有所影响。

通过系统的实验设计和比较，可以找到最佳的乳化剂选择和用量配比，以获得优质的乳液聚合物。

可以进一步优化乳液聚合过程中的工艺条件，如搅拌速度、加料速度、反应温度等。

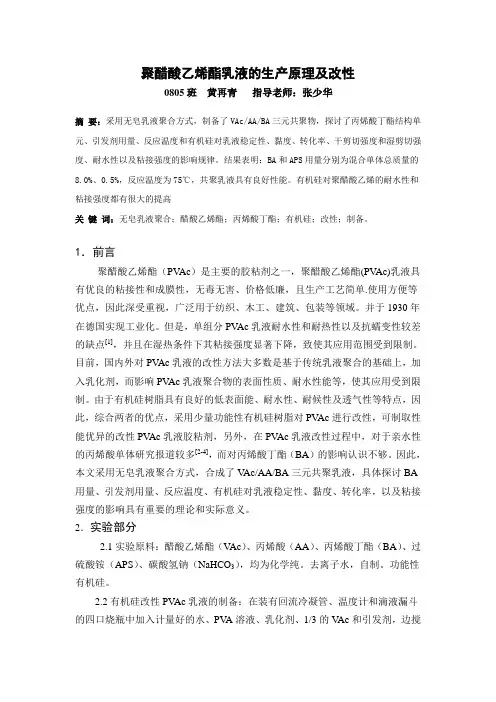

聚醋酸乙烯酯乳液的生产原理及改性0805班黄再青指导老师：张少华摘要：采用无皂乳液聚合方式，制备了VAc/AA/BA三元共聚物，探讨了丙烯酸丁酯结构单元、引发剂用量、反应温度和有机硅对乳液稳定性、黏度、转化率、干剪切强度和湿剪切强度、耐水性以及粘接强度的影响规律。

结果表明：BA和APS用量分别为混合单体总质量的8.0%、0.5%，反应温度为75℃，共聚乳液具有良好性能。

有机硅对聚醋酸乙烯的耐水性和粘接强度都有很大的提高关键词：无皂乳液聚合；醋酸乙烯酯；丙烯酸丁酯；有机硅；改性；制备。

1．前言聚醋酸乙烯酯（PV Ac）是主要的胶粘剂之一，聚醋酸乙烯酯(PV Ac)乳液具有优良的粘接性和成膜性，无毒无害、价格低廉，且生产工艺简单.使用方便等优点，因此深受重视，广泛用于纺织、木工、建筑、包装等领域。

并于1930年在德国实现工业化。

但是，单组分PV Ac乳液耐水性和耐热性以及抗蠕变性较差的缺点[1]，并且在湿热条件下其粘接强度显著下降，致使其应用范围受到限制。

目前，国内外对PV Ac乳液的改性方法大多数是基于传统乳液聚合的基础上，加入乳化剂，而影响PV Ac乳液聚合物的表面性质、耐水性能等，使其应用受到限制。

由于有机硅树脂具有良好的低表面能、耐水性、耐候性及透气性等特点，因此，综合两者的优点，采用少量功能性有机硅树脂对PV Ac进行改性，可制取性能优异的改性PV Ac乳液胶粘剂，另外，在PV Ac乳液改性过程中，对于亲水性的丙烯酸单体研究报道较多[2-4]，而对丙烯酸丁酯（BA）的影响认识不够。

因此，本文采用无皂乳液聚合方式，合成了V Ac/AA/BA三元共聚乳液，具体探讨BA 用量、引发剂用量、反应温度、有机硅对乳液稳定性、黏度、转化率，以及粘接强度的影响具有重要的理论和实际意义。

2．实验部分2.1实验原料：醋酸乙烯酯（V Ac）、丙烯酸（AA）、丙烯酸丁酯（BA）、过硫酸铵（APS）、碳酸氢钠（NaHCO3），均为化学纯。

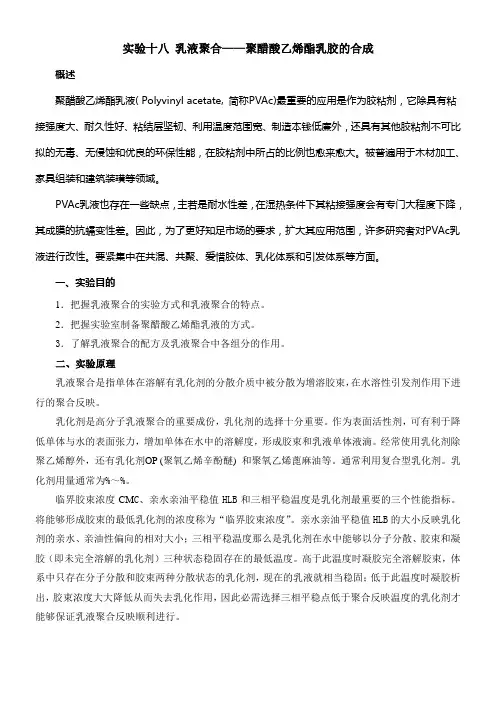

实验十八乳液聚合——聚醋酸乙烯酯乳胶的合成概述聚醋酸乙烯酯乳液( Polyvinyl acetate, 简称PVAc)最重要的应用是作为胶粘剂，它除具有粘接强度大、耐久性好、粘结层坚韧、利用温度范围宽、制造本钱低廉外，还具有其他胶粘剂不可比拟的无毒、无侵蚀和优良的环保性能，在胶粘剂中所占的比例也愈来愈大。

被普遍用于木材加工、家具组装和建筑装璜等领域。

PVAc乳液也存在一些缺点，主若是耐水性差，在湿热条件下其粘接强度会有专门大程度下降，其成膜的抗蠕变性差。

因此，为了更好知足市场的要求，扩大其应用范围，许多研究者对PVAc乳液进行改性。

要紧集中在共混、共聚、爱惜胶体、乳化体系和引发体系等方面。

一、实验目的1．把握乳液聚合的实验方式和乳液聚合的特点。

2．把握实验室制备聚醋酸乙烯酯乳液的方式。

3．了解乳液聚合的配方及乳液聚合中各组分的作用。

二、实验原理乳液聚合是指单体在溶解有乳化剂的分散介质中被分散为增溶胶束，在水溶性引发剂作用下进行的聚合反映。

乳化剂是高分子乳液聚合的重要成份，乳化剂的选择十分重要。

作为表面活性剂，可有利于降低单体与水的表面张力，增加单体在水中的溶解度，形成胶束和乳液单体液滴。

经常使用乳化剂除聚乙烯醇外，还有乳化剂OP (聚氧乙烯辛酚醚) 和聚氧乙烯蓖麻油等。

通常利用复合型乳化剂。

乳化剂用量通常为%～%。

临界胶束浓度CM C、亲水亲油平稳值HLB和三相平稳温度是乳化剂最重要的三个性能指标。

将能够形成胶束的最低乳化剂的浓度称为“临界胶束浓度”。

亲水亲油平稳值HLB的大小反映乳化剂的亲水、亲油性偏向的相对大小；三相平稳温度那么是乳化剂在水中能够以分子分散、胶束和凝胶（即未完全溶解的乳化剂）三种状态稳固存在的最低温度。

高于此温度时凝胶完全溶解胶束，体系中只存在分子分散和胶束两种分散状态的乳化剂，现在的乳液就相当稳固；低于此温度时凝胶析出，胶束浓度大大降低从而失去乳化作用，因此必需选择三相平稳点低于聚合反映温度的乳化剂才能够保证乳液聚合反映顺利进行。

聚醋酸乙烯酯乳液的共聚改性及性能研究张春燕;罗建新;魏亚南;陈敏鹃;张涛【摘要】为了克服均聚PVAc乳液的耐水性、抗冻性、贮存稳定性及成膜的抗蠕性差等缺点,以甲基丙烯酸甲酯、丙烯酸丁酯和叔碳酸乙烯酯为改性单体,对醋酸乙烯酯乳液进行共聚改性.研究表明,3种单体共同改性效果相对较好.研究了乳化剂、保护胶体和引发剂用量对共聚改性乳液性能的影响.结果表明,当醋酸乙烯酯用量(质量份,下同)为90份、甲基丙烯酸甲酯用量为4份、丙烯酸丁酯用量为2份、叔碳酸乙烯酯用量为4份、OP-10用量为4份、PVA用量为10份、APS用量为0.5份时,共聚改性乳液的稳定性及乳胶膜的耐水性相对较好.【期刊名称】《新型建筑材料》【年(卷),期】2016(043)004【总页数】4页(P78-81)【关键词】醋酸乙烯酯;叔碳酸乙烯酯;种子乳液聚合【作者】张春燕;罗建新;魏亚南;陈敏鹃;张涛【作者单位】湖南工学院材料与化学工程学院,湖南衡阳421002;湖南工学院材料与化学工程学院,湖南衡阳421002;湖南工学院材料与化学工程学院,湖南衡阳421002;湖南工学院材料与化学工程学院,湖南衡阳421002;湖南工学院材料与化学工程学院,湖南衡阳421002【正文语种】中文【中图分类】TQ331.4;TU58+1聚醋酸乙烯酯乳液（PVAc乳液）俗称白乳胶，是以醋酸乙烯酯（VAc）为主要单体的一种重要的乳液胶粘剂，以其生产工艺简单、使用方便、价格低廉、初期粘接强度高等优点，广泛应用于建筑装潢、木材、纺织物粘接、纸品加工、包装材料诸多领域，是目前市场上产销量最大的品种之一［1-2］。

但是由于PVAc乳液的耐水性、耐寒性差，在低温下易破乳，粘合力不够强，在长时间的静载荷作用下胶层易发生滑移［3］。

国内外对PVAc乳液进行了许多改性研究［4］，而复合改性是提升材料性能的一种重要手段［5］。

丙烯酸丁酯（BA）软单体的引入可改善PVAc乳液成胶后的耐水性和最低成膜温度［6］；甲基丙烯酸甲酯（MMA）硬单体的引入可改善PVAc乳液成胶后的硬度［7-8］；而碳酸乙烯酯是一种多支链一元饱和羟酸乙烯酯，其烷基形成的空间位阻和它的非极性以及对紫外光的不敏感性，使其表现出优异的耐紫外线性能和极强的疏水性能，并且可有效提高共聚乳液的低温成膜性和抗开裂性［9］。

醋酸乙烯酯的乳液聚合实验报告任务一:醋酸乙烯酯的乳液聚合实验科目:合成化学实验项目:醋酸乙烯酯的乳液聚合实验类别:日用化工反应类型:乳液聚合每组人数:8-9 实验人数:43实验者姓名:杨麒民实验学时数: 4实验室编号:3 实验室名称:精细化工实验室一、实验目的:1.学习乳液聚合方法，制备聚醋酸乙烯酯乳液。

2.了解乳液聚合机理及乳液聚合中各个组分的作用。

3.了解乳液聚合方法在制备涂料和乳胶漆方面的应用。

4养成严格遵守操作规范的职业意识。

5.培养从事化工生产必须的职业素养。

二、产品特性及用途:1、产品特性据醋酸乙烯酯简称PVA，分子式为C4H6O2，经聚合生成的无定形聚合物，外观透明、溶于苯、丙酮和三氯甲烷等溶剂。

聚醋酸乙烯酯胶漆具有水基漆的优点，即粘度小，而分子量较大，不易燃的有机溶剂。

作为粘合剂时，无论木材、纸张、和织物均可使用。

2、产品用途作胶姆糖基料，我国规定可用于乳化香精和胶姆糖，最大使用量为60g/kg。

用作聚乙烯醇、醋酸乙烯-氯乙烯共聚物、醋酸乙烯-乙烯共聚物的原料，广泛应用于于制备涂料、粘合剂等。

热塑性树脂,在酸或碱性溶剂中水解成聚乙烯醇，制备聚乙烯醇的主要原料。

当分子中含有光敏化剂时对光敏感，在紫外光或电子束作用下发生分解反应，具有正性感光树脂特性。

聚乙酸乙烯酯能溶于多种有机溶剂，能与多种带双键的单体共聚，从而引入各种官能团，具有不同性能。

常作为黏合剂使用。

二、实验原理:乳液聚合是以水为分散介质，单体在乳化剂的作用下分散，并使用水溶性的引发剂引发单体聚合的方法，所生成的聚合物以微细的粒子状反散在水中的乳液。

乳液聚合通常在装备回流管的搅拌反应釜中进行:加入乳化剂、引发剂水溶液和单体后，一边进行搅拌，一边加热便可制得乳液。

乳液聚合温度一般控制在 70-90?之间，pH值在2-6之间。

乙酸乙烯酯单体在过硫酸铵引发剂的作用下，按照自由基反应历程进行反应，反应式如下:链引发:NH4OOSOOSS2OONH4ONH4OOSOOOO2OSONHCH4HCH22OSOCHNHC4OOCOCH3OOCOCH3链增长OH2OSOCCHNH4CHHC2OCOCHOOCOCH33HHH22H2HCCHCCCCnOCOCHOCOCHOCOCH333链终止OCOCH3HCCCCHHH22CCHHCCOCOCH3HH22OCOCHOCOCH33HCCCCH2HH2OCOCHOCOCH3 3三、仪器和化学试剂:1、仪器:一套机械搅拌器(恒速、可调速)、一台1000ml恒温水浴锅、一套真空抽滤装置、一只温度计(100?)、量筒(10ml、50 ml、100 ml各一只)、一只三口烧瓶(磨口、250 ml)、一只球形冷凝管(磨口)、2个聚四氟乙烯密封塞(F4)、聚四氟乙烯搅拌棒(F4)、烧杯(50 ml、250 ml分别三个，一个)、分析天平(精度0.1?)、移液管(1 ml、5 ml、10 ml各一支)、固定夹(若干)、一台烘箱(恒温)、1套粘度计(涂-4杯)2、化学试剂:醋酸乙烯酯(70克)、过硫酸铵(1克)、聚乙烯醇(5克)、十二烷基磺酸钠(1克)、OP-10聚乙烯二醇辛基苯基醚(5毫升，16滴)、碳酸氢钠(0.25克)、水(100毫升)、邻苯二甲酸二丁酯(10克)、广泛PH试纸四、实验操作步骤:1、实验装置安装:架好带有冷凝管、温度计、三口瓶的搅拌装置，如图1-1所示:为保证搅拌速度均匀，整套装置安装要规范，尤其是搅拌器。

聚醋酸乙烯酯乳液的改性研究进展摘要：简述了聚醋酸乙烯酯乳液的作用和合成原理，介绍目前聚醋酸乙烯酯乳液的主要改性方法：共聚改性、保护胶体的改性、共混改性、复合乳液改性、乳化体系改性，分析不同改性方法，指出了聚醋酸乙烯酯乳液今后的发展趋势。

关键词：聚醋酸乙烯酯乳液；改性；耐水性Keywords：polyvinylacetateemulsion；modified；waterresistance0引言聚醋酸乙烯乳液（简称PVAc乳液）在1929年问世，1937年在德国产业化，特别是法本公司W.Starck和Fredeberg发明PVA作保护胶体进行醋酸乙烯乳液聚合的方法大大推动PVAc乳液工业的发展，20世纪50年代我国研制PVAc乳液，70年代PvAc乳液工业发展迅速。

PVAc乳液以乙酸乙烯为单体在水中经乳液聚合制得，粘接强度高，以水为介质无毒无害，安全环保，成本低廉，节约资源，因此已成为用途广泛的通用胶粘剂。

在胶粘剂的生产中居第二位，目前年产量早已远远超过100万吨以上。

PVAc乳液胶粘剂主要用于木材加工、纺织，家具组装、包装印刷、家庭装潢、建筑、生物医学等领域。

聚醋酸乙烯乳液是用亲水性聚乙烯醇作保护胶体，耐水性、耐寒性较差。

成膜的抗蠕变性差[1]，胶层易滑动，贮存稳定性差。

PVAc乳液是热塑性水型胶，耐热性差，这就限制其推广和使用。

为满足市场要求，克服不足，必须开发胶粘剂的新品种和新用途。

目前改性研究工作大都采用交联方法，由热塑性转变为热固性，耐热性和耐水性均得到明显改善，主要方法有共聚改性、保护胶体改姓、共混改性等[2-6]。

1聚醋酸乙烯乳液的合成原理聚乙酸乙烯酯是乙酸乙烯酯与多种单体参与聚合，反应复杂。

现以过硫酸铵作引发剂为例，说明聚乙酸乙烯酯合成反应[7]。

1.1链引发引发剂过硫酸铵分解，形成初级游离基SO4-·，然后再与乙酸乙烯单体加成，形成单体游离基。

A2→2A·A·+B→B·1.2链增长单体游离基又和单体结合，形成新的链游离基，如此不断反应单体游离基继续与其他单体加聚就进入链增长阶段。

聚醋酸乙烯酯胶黏剂的合成和改性孙文玉（大连工业大学辽宁,大连116033）摘要:简述了聚醋酸乙烯醋乳液的作用和合成原理，介绍目前聚醋酸乙烯醋乳液的主要改性方法:共聚改性、保护胶体的改性、共混改性、复合乳液改性、乳化体系改性，分析不同改性方法，相关的研究进展和应用情况，并展望了聚醋酸乙烯酷乳液的改性研究方向。

其中共聚改性由于洗择范围广而有可能成为主要的改性手段。

关键词:聚醋酸乙烯酯乳液;改性;耐水性;胶黏剂0 引言聚醋酸乙烯酯(PV Ac)乳液是指以醋酸乙烯酯为主单体，水为分散介质[1]，借助乳液聚合或悬浮聚合方法，通过均聚或与其他单体共聚制成的聚合物乳液。

聚醋酸乙烯酯乳液是口前使用量最大、历史最悠久的合成树脂乳液之一。

聚醋酸乙烯酯胶粘剂是由醋酸乙烯酯单体经聚合反应得到的一种热塑性胶，俗称白乳胶，该材料具有使用方便，价格低廉，用途广泛，生产容易，性能好，无毒安全等一系列优点，深受用户欢迎[2]，已广泛用于木材加工、建筑装演、织物粘合、包装材料、印刷装订等领域中多孔材料的粘接。

[3]聚醋酸乙烯酯均聚乳液存在一些固有的缺点，如耐水性、耐热性、耐寒性以及机械稳定性均软差;湿热条件下，其粘接强度会大幅下降;抗蠕变性差，在长期载荷作用或高温作用下胶层易发生滑动为了克服上述缺点，拓宽其应用范围，对其进行改行研究便成了迫切的需要。

时至今日，对聚醋酸乙烯酯乳液改性方法的托道已经非常多，其中最主要的是共混改性和共聚改性。

[4]1聚醋酸乙烯乳液的合成原理聚乙酸乙烯酯是乙酸乙烯酯与多种单体参与聚合，反应复杂。

现以过硫酸按作引发剂为例，说明聚乙酸乙烯酯合成反应口。

1)链引发引发剂过硫酸按分解，形成初级游离基，然后再与乙酸乙烯单体加成，形成单体游离基。

2)链增长单体游离基又和单体结合，形成新的链游离基，如此不断反应单体游离基继续与其他单体加聚就进入链增长阶段。

使链游离基不断增长。

3)链终比链游离基之间相互作用，或者链自由基与引发剂的游离基相碰，形成稳定分子结构，链自由基失去活性中心，聚合反应终。

聚醋酸乙烯乳液聚合工艺及改性研究进展摘要: 近年来, 聚醋酸乙烯乳液在涂料和胶粘剂等领域得到了广泛应用, 针对其耐水性差、耐寒性不好和低温稳定性差等缺点, 人们采用不同工艺进行了相关改性研究。

本文简要介绍了聚醋酸乙烯乳液聚合工艺及其改性研究的最新进展。

关键词: 聚醋酸乙烯乳液; 工艺; 改性; 进展0 引言聚醋酸乙烯乳液( PV Ac 乳液) 于1937 年在德国正式投入生产。

早期的PV Ac 乳液主要是醋酸乙烯均聚乳液, 利用聚乙烯醇( PVA) 作为保护胶体, 加入一定量乳化剂, 以过硫酸盐或过氧化物为引发剂, 在一定温度下通过自由基聚合反应聚合而成, 所得乳液俗称白乳胶。

其固含量约50% , 乳胶粒径较大, 约0 . 5 ～3 μ m 。

这种均聚物乳液价格便宜, 生产方便, 具有一定粘结强度, 在工业生产及生活等领域得到广泛应用。

但也存在一些不足, 如乳液低温稳定性较差、贮存困难, 耐水性及耐寒性不好, 成膜的抗蠕变性差等。

为提高PV Ac 乳液的综合性能, 人们对聚合反应的乳化体系、引发体系、保护胶体等进行了多方面改性研究, 并开发了多种新型乳液聚合工艺。

1 辐射乳液聚合辐射乳液聚合采用电离辐射源( 常用的辐射源为γ射线源) 使介质水分解成自由基, 引发乙烯基单体乳液聚合反应。

与常规化学引发乳液聚合反应相比, 辐射乳液聚合具有一些特有的优点。

(1) 辐射聚合不需添加引发剂, 避免了引发剂残存对乳液聚合物的污染, 及聚合物向引发剂的链转移而造成相对分子质量降低。

(2) 辐射乳液聚合依靠辐射源引发聚合反应, 聚合反应活化能大为降低, 反应在较低的温度下进行, 避免了升温反应可能带来的系统不稳定及副反应的产生, 增加聚合物的规整性, 反应聚合物质量稳定。

(3) 可通过调节辐射强度控制自由基生成速度, 使反应在最佳温度下进行。

开始以较大强度辐照, 加速引发期, 有利于系统多成核, 使体系乳胶粒子数目变多, 粒度变细; 成核以后, 适当降低辐射强度, 辐射强度降低对反应速度影响不大, 而对相对分子质量提高大有好处。
