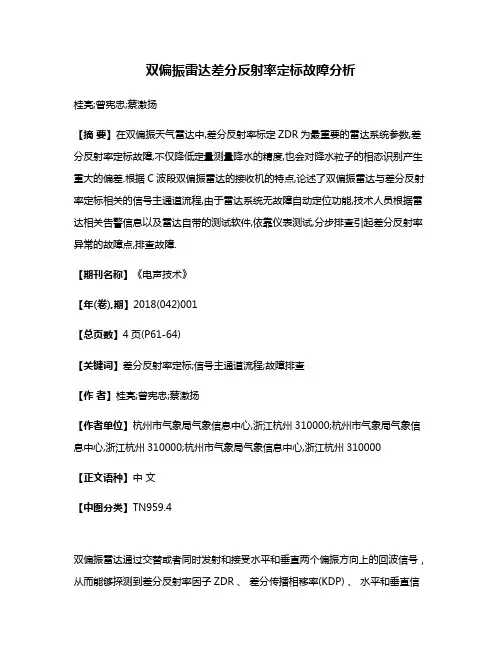

双偏振雷达差分反射率定标故障分析桂亮;曾宪忠;蔡激扬【摘要】在双偏振天气雷达中,差分反射率标定ZDR为最重要的雷达系统参数,差分反射率定标故障,不仅降低定量测量降水的精度,也会对降水粒子的相态识别产生重大的偏差.根据C波段双偏振雷达的接收机的特点,论述了双偏振雷达与差分反射率定标相关的信号主通道流程,由于雷达系统无故障自动定位功能,技术人员根据雷达相关告警信息以及雷达自带的测试软件,依靠仪表测试,分步排查引起差分反射率异常的故障点,排查故障.【期刊名称】《电声技术》【年(卷),期】2018(042)001【总页数】4页(P61-64)【关键词】差分反射率定标;信号主通道流程;故障排查【作者】桂亮;曾宪忠;蔡激扬【作者单位】杭州市气象局气象信息中心,浙江杭州310000;杭州市气象局气象信息中心,浙江杭州310000;杭州市气象局气象信息中心,浙江杭州310000【正文语种】中文【中图分类】TN959.4双偏振雷达通过交替或者同时发射和接受水平和垂直两个偏振方向上的回波信号，从而能够探测到差分反射率因子ZDR 、差分传播相移率(KDP) 、水平和垂直信号相关系数(ρHV)及线性退极化比(LDR)等双偏振参数，通过算法这些参量可以反映出降水粒子的形状，相态，滴谱等物理性质，从而能提高降水粒子相态的识别能力。
在双偏振天气雷达中，差分反射率标定ZDR为最重要的雷达系统参数，即水平通道与垂直通道回波功率的比值。
为了保证估计降水类型的精度，我们一般要求雷达ZDR系统偏差不大于0.2dB,而这种雷达的系统偏差主要是由于雷达自身硬件造成垂直与水平两路通道的不一致性引起的，本文从与差分反射率定标相关的接收机主通道，功率监测通道两方面介绍差分反射率定标的信号流程，通过对故障实例详细介绍了差分反射率定标故障的分析和排除过程，希望对今后双偏振雷达的保障工作起到一定的借鉴作用。
图1 接收机主通道流程1 接收机信号主通道流程双偏振雷达接收机存在两个接受通道，能够同时接收水平极化波和垂直极化波，每个通道上包含了T/R管，低噪声放大器，预选带通滤波器，混频/前置中频放大器，信号处理器。
