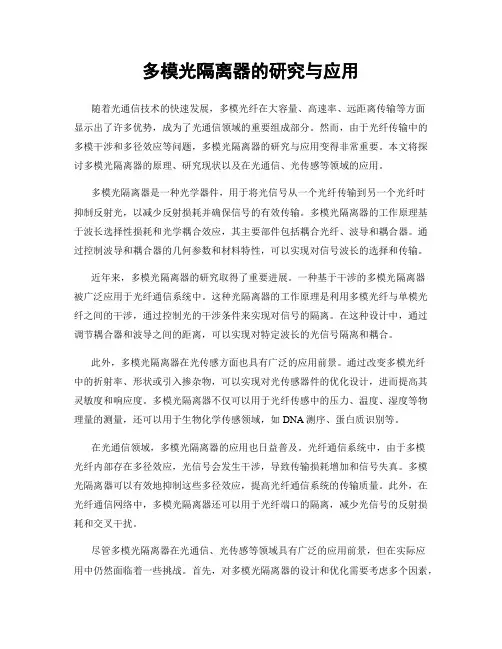

多模光隔离器的研究与应用随着光通信技术的快速发展,多模光纤在大容量、高速率、远距离传输等方面显示出了许多优势,成为了光通信领域的重要组成部分。
然而,由于光纤传输中的多模干涉和多径效应等问题,多模光隔离器的研究与应用变得非常重要。
本文将探讨多模光隔离器的原理、研究现状以及在光通信、光传感等领域的应用。
多模光隔离器是一种光学器件,用于将光信号从一个光纤传输到另一个光纤时抑制反射光,以减少反射损耗并确保信号的有效传输。
多模光隔离器的工作原理基于波长选择性损耗和光学耦合效应,其主要部件包括耦合光纤、波导和耦合器。
通过控制波导和耦合器的几何参数和材料特性,可以实现对信号波长的选择和传输。
近年来,多模光隔离器的研究取得了重要进展。
一种基于干涉的多模光隔离器被广泛应用于光纤通信系统中。
这种光隔离器的工作原理是利用多模光纤与单模光纤之间的干涉,通过控制光的干涉条件来实现对信号的隔离。
在这种设计中,通过调节耦合器和波导之间的距离,可以实现对特定波长的光信号隔离和耦合。
此外,多模光隔离器在光传感方面也具有广泛的应用前景。
通过改变多模光纤中的折射率、形状或引入掺杂物,可以实现对光传感器件的优化设计,进而提高其灵敏度和响应度。
多模光隔离器不仅可以用于光纤传感中的压力、温度、湿度等物理量的测量,还可以用于生物化学传感领域,如DNA测序、蛋白质识别等。
在光通信领域,多模光隔离器的应用也日益普及。
光纤通信系统中,由于多模光纤内部存在多径效应,光信号会发生干涉,导致传输损耗增加和信号失真。
多模光隔离器可以有效地抑制这些多径效应,提高光纤通信系统的传输质量。
此外,在光纤通信网络中,多模光隔离器还可以用于光纤端口的隔离,减少光信号的反射损耗和交叉干扰。
尽管多模光隔离器在光通信、光传感等领域具有广泛的应用前景,但在实际应用中仍然面临着一些挑战。
首先,对多模光隔离器的设计和优化需要考虑多个因素,如光纤类型、波导形状、耦合器的距离等。
其次,多模光隔离器的制备技术需要具备高精度的加工和组装能力。
光信息专业实验报告:光隔离器一、实验用具及装置1、稳定光源、光功率计、单模标准跳线(用于测量器件的输入功率)2、光隔离器(OISS1310ASO1111),实验装置示意图如下所示:二、与蔡老师探讨与光隔离器与光纤相关问题1、为什么把标准条线的输出功率作为其他光纤仪器的输入功率?答:因为在一般情况下,光纤仪器的损耗主要是接头处的插入损耗。
如果光源的输出功率稳定,光功率经过标准跳线后产生一定的损耗,然后再用通过接头连接到光纤仪器中也会产生损耗。
这与光源直接接入光纤仪器的产生的损耗相一致。
故可用标准跳线的输出功率作文其他光鲜的输入功率。
2、光纤准直器的自聚集透镜入射截面为什么要倾斜,即与光纤倾斜18度?答:因为光波经过任何一光学系统都会产生反射漫射,从而增加了光纤输入的回波损耗,产生一角度可以将反射波反射到其他方向上,减少损耗。
其次,由于自聚焦透镜焦距与波长和透镜长度有关,对于给定波长透镜长度的误差会影响光耦合的效果。
3、光隔离器中的偏振起使用双折射晶体,为什么入射面也是有一定角度(22.5度)的倾斜?答:因为入射光进入第一个偏振器时分为o光和e光,经过旋光介质后到达第二个偏振器,产生平行光射出。
若有光波从第二个偏振器反射回去,则在穿过第一个偏振器的时候,由于有一定的角度使光纤插针自聚焦透镜得反射回来的o 光和e 光向着不同的方向射出。
从而与入射光方向不重合,避免产生对入射光的干扰。
即阻止了光沿入射方向的反射 三、实验过程记录 实验步骤:1、耐心听老师讲解关于光纤的基本原理,相关器件及实验方法2、开始测量前,要先把光功率计的输入端口遮住,然后调零。
3、测量前,清洁标准跳线的光线界面,并在后面每次的跳线转接中重复清洁。
4、测量标准跳线的输出功率:光纤两端分别连接稳定化光源1550nm 光波段和光功率计,待光功率计读数稳定后记录数据,并在后续的实验项目前重复测量1550nm 的输出功率。
5、测量光隔离器的插入损耗:把光隔离器正向接入1550nm 的稳定化光源,另一端接上光功率计。
光隔离器在光通信中的应用研究光通信是指利用光作为信息传输的媒介,比传统的电信方式具有更高的传输速率和更低的延迟。
在光通信领域,光隔离器是一种非常重要的元器件。
它可以在保证高速传输的同时防止光信号的反射和回波,从而保障整个光通信网络的稳定性和可靠性。
本文将对光隔离器在光通信中的应用进行详细的探讨。
一、光隔离器的基本结构和原理光隔离器是一种具有高光学隔离性能的被动器件,它主要由半导体光电器件、偏振分束器及非正交波导等三个基本组成部分构成。
它的基本工作原理是利用偏振分光技术和非正交波导的特殊结构来使信号从一个方向输入,从另一个方向输出,从而实现光学隔离。
二、光隔离器的应用场景光隔离器广泛应用于光通信、光计算、光存储等领域。
其中,在光通信领域,它的应用广泛。
下面我们将从光器件的保护、网络光功率平衡和降噪方面来探讨光隔离器的应用。
1、光器件的保护在光通信中,光器件的保护是非常重要的。
由于光通信系统的传输距离较远,且往返次数较多,光信号会途中受到不同程度的衰减和干扰。
光器件的工作稳定性就成为了整个系统长时间运行的重要保障。
而光隔离器可以有效的防止光信号的反射和回波,从而保障整个通信系统中关键的光器件稳定工作。
2、网络光功率平衡在光通信系统中,要保证各个信道的功率平衡是非常关键的。
如果各个信道的功率不平衡,将会导致整个光通信系统的性能下降,信号误码率增加,最终影响到整个系统的传输速率和可靠性。
而光隔离器可以帮助实现网络光功率平衡。
通过将光路分为不同的输出端口,可以灵活的控制光功率的传输方向和输出强度,从而保证不同信道的光功率平衡。
3、降噪在光通信系统中,光信号会受到各种干扰和噪声。
而光隔离器可以通过增加光路的长度和降低光信号的反射来降低噪声和干扰的影响,从而提高整个光通信系统的传输质量和可靠性。
三、光隔离器的发展趋势目前,随着科技的不断发展,光隔离器不断向着高速度、高可靠性、高稳定性、小尺寸化方向发展。
下面我们将分别从这四个方面来阐述光隔离器的未来发展趋势。
光隔离器在光纤传输系统中的抗干扰性能研究光纤通信作为现代通信系统中重要的一部分,具有大带宽、高速率、远距离传输和抗干扰能力强等优势。
然而,随着通信系统的发展和应用场景的不断扩大,光纤传输系统中的各种干扰因素也日益增多。
其中,电磁干扰对光纤传输系统的性能产生了严重影响。
为了解决这一问题,光隔离器作为一种重要的光纤通信设备,被广泛应用于抗干扰性能研究和实际应用中。
光隔离器是一种用于光纤传输系统中的干扰隔离的器件。
光纤通信系统中的干扰主要来自两个方面,即外部干扰和内部干扰。
外部干扰主要包括电磁辐射、电磁感应和外界光源的入射,而内部干扰则是由于不同光源之间的相互影响而引起的。
光隔离器通过采用特殊的光学设计和物理结构,可以有效地隔离外界干扰的进入,并阻止内部干扰的传播,从而提高光纤传输系统的抗干扰能力。
在光纤传输系统中,光隔离器的抗干扰性能是至关重要的。
其主要表现在以下几个方面:1. 抑制外界干扰:光隔离器能够有效地抵御外部电磁辐射和电磁感应对光纤传输系统的干扰。
通过采用特殊的光学设计和材料选择,光隔离器可以将外部干扰的能量吸收或反射,从而起到有效抑制的作用。
2. 避免串扰干扰:在光纤传输系统中,由于光源之间的相互干扰,容易产生串扰干扰现象。
光隔离器能够通过隔离不同光源的光路径,避免光信号的串扰,从而保证系统的稳定性和可靠性。
3. 提高信号传输质量:光隔离器能够降低系统中光源的功率波动和色散引起的信号失真。
通过减小系统中的干扰源,保持信号的稳定性和一致性,光隔离器有助于提高信号传输质量,减少误码率。
4. 保护光源和接收器:光纤传输系统中的光源和接收器是系统的核心组件。
光隔离器可以在一定程度上保护光源和接收器不受干扰的侵害。
对于高功率的光源尤其重要,光隔离器能够防止反射光的产生,避免对光源和接收器的损坏。
为了研究光隔离器在光纤传输系统中的抗干扰性能,需要进行一系列的实验和测试。
首先,可以通过实验室中的设备搭建仿真的光纤传输系统,模拟不同的干扰情况,然后分别安装不同类型的光隔离器,对传输系统的性能进行测试和比较。

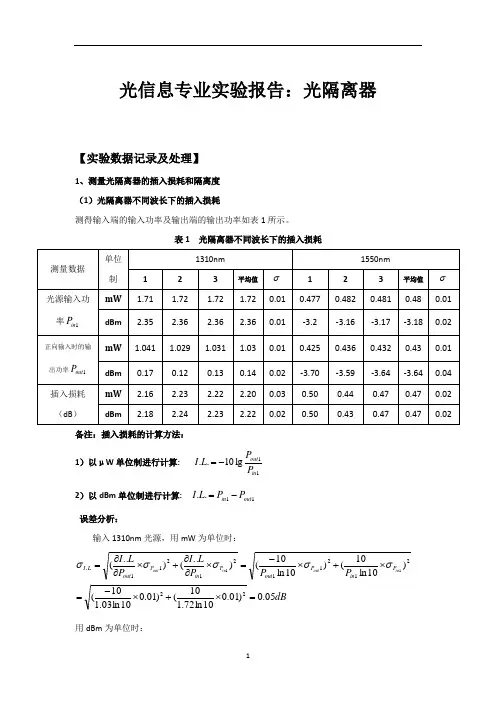

光信息专业实验报告:光隔离器【实验数据记录及处理】1、测量光隔离器的插入损耗和隔离度 (1)光隔离器不同波长下的插入损耗测得输入端的输入功率及输出端的输出功率如表1所示。
表1 光隔离器不同波长下的插入损耗备注:插入损耗的计算方法:1)以μW 单位制进行计算: 11lg10..in out P P L I -= 2)以dBm 单位制进行计算: 11..out in P P L I -= 误差分析:输入1310nm 光源,用mW 为单位时:dBP P P L I P L I in out in out P in P out P in P out L I 05.0)01.010ln 72.110()01.010ln 03.110()10ln 10()10ln 10()..()..(222121121211.11=⨯+⨯-=⨯+⨯-=⨯∂∂+⨯∂∂=σσσσσ用dBm 为单位时:dB P LI P L I in out in out P P P in P out L I 03.002.001.0)()()..()..(2222121211.11=+=+-=⨯∂∂+⨯∂∂=σσσσσ输入1550nm 光源,用mW 为单位时:dBP P P L I P L I in out in out P in P out P in P out L I 14.0)01.010ln 48.010()01.010ln 43.010()10ln 10()10ln 10()..()..(222121121211.11=⨯+⨯-=⨯+⨯-=⨯∂∂+⨯∂∂=σσσσσ用dBm 为单位时:dB P LI P L I in out in out P P P in P out L I 05.004.002.0)()()..()..(2222121211.11=+=+-=⨯∂∂+⨯∂∂=σσσσσ所以插入损耗为:表2 隔离器的插入损耗由计算结果可以看出,两种计算方法得出的结果基本一致,这是由于两种单位制之间存在的关系),1)(lg(10mWmW P dBm =但显然,用dBm 单位来的更简单方便,省去了除法和求对数的复杂运算。

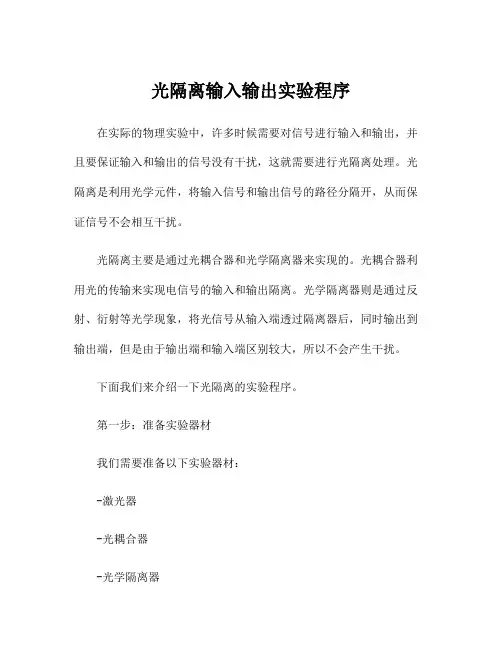

光隔离输入输出实验程序在实际的物理实验中,许多时候需要对信号进行输入和输出,并且要保证输入和输出的信号没有干扰,这就需要进行光隔离处理。
光隔离是利用光学元件,将输入信号和输出信号的路径分隔开,从而保证信号不会相互干扰。
光隔离主要是通过光耦合器和光学隔离器来实现的。
光耦合器利用光的传输来实现电信号的输入和输出隔离。
光学隔离器则是通过反射、衍射等光学现象,将光信号从输入端透过隔离器后,同时输出到输出端,但是由于输出端和输入端区别较大,所以不会产生干扰。
下面我们来介绍一下光隔离的实验程序。
第一步:准备实验器材我们需要准备以下实验器材:-激光器-光耦合器-光学隔离器-光电转换器-示波器第二步:连接实验电路下面我们来连接实验电路。
首先将激光器连接到光耦合器的光输入端,将光输出端连接到光学隔离器的输入端,再将光学隔离器的输出端连接到光电转换器的输入端。
然后将光电转换器的输出端连接示波器,示波器将用于检测输出的信号。
第三步:进行实验完成电路连接后,我们可以开始进行实验了。
首先用激光器发出一个光信号,该信号经过光耦合器进入光学隔离器并经过处理后输出到光电转换器。
我们可以通过示波器检测输出的信号。
接下来,我们将在输入端产生另一个信号。
这个信号也会被光学隔离器匹配并输出到光电转换器,但由于光学隔离器的作用,这个信号不会干扰先前的信号。
因此,在示波器上输出的两个信号没有产生任何的交叉或干扰。
第四步:总结通过实验,我们可以发现光隔离对于输入输出信号的干扰具有非常好的隔离效果,能够完全消除信号的干扰。
此外,光隔离技术还具有噪声低、稳定性好等优点,被广泛应用于各种物理实验中。
总之,光隔离是很重要的一项技术,能够保证输入和输出信号的质量和准确性,也能够避免干扰等问题。
因此,在实验中合理应用光隔离技术,对于提升实验的精度和可靠性都是非常有帮助的。
实验七 光纤隔离器参数测量实验一、实验目的1、了解光隔离器及其用途和主要性能参数2、实验操作光隔离器参数测量二、实验内容1、测量光纤隔离器的参数三、实验仪器1、手持式光源 1套1、 手持式光功率计 1台3、光纤隔离器 1只四、实验原理1、光隔离器简介光隔离器是一种只允许光波沿光路单向传输的非互易性光无源器件。
它的作用是隔离反向光对前级工作单元的影响。
光隔离器的主要技术指标有:插入损耗、反向隔离度和回波损耗等。
目前,在1310nm 波段和1550nm 波段反向隔离度都可做到40dB 以上。
光通信系统对光隔离器性能的要求是,正向插入损耗低、反向隔离度高、回波损耗高、器件体积小、环境性能好。
2、光隔离器的主要性能、指标(1)插入损耗光隔离器的插入损耗由下式表示:式中,P out 、P in 为光隔离器的输入、输出光功率。
)(lg 10dB P P inout L -=α (7-1) 插入损耗主要是由光隔离器中的偏振器、法拉第旋光元件和准直器等元件的插入而产生的。
光隔离器的插入损耗一般在0.5dB 以下,最好的指标可以达到0.1dB 以下。
(2)隔离度隔离度是光隔离器的重要指标之一,用符号I SO 表示。
数学表达式为: )lg('R R SO P P I -= (7-2)式中,P R 、P ’R 分别为反向输入、输出光功率。
无论那种型号的光隔离器,其隔离度应在30dB 以上,越高越好。
(3)回波损耗光隔离器的回波损耗定义为:光隔离器的正向输入光功率P in 和反回到输入端的光功率'in P 之比,由下面式子表示: )lg('inin R L P P -=α (7-3) 回波直接影响系统的性能,所以回波损耗是一个相当重要的指标。
优良的光隔离器其回波损耗都在55dB 以上。
由于光隔离器所用光学材料价格较高、工艺复杂,因此隔离器的价格也较高。
五、实验内容1、 测量光纤隔离器的插入损耗2、测量光纤隔离器的隔离度3、设计光纤隔离器回波损耗的测量方法并进行实现六、实验报告1、简述实验原理与目的2、记录各实验数据,根据实验结果,计算获得波分复用器插入损耗和隔离度(分1310和1550进行计算)3、设计光纤隔离器的回波损耗的测量方法. (此项可放结果讨论,画图阐述测量原理)光隔离器的回波损耗turnloss Re 是指正向入射到隔离器中的光功率与沿输入路径返回隔离器输入端口的光功率之比(以dB 为单位)。

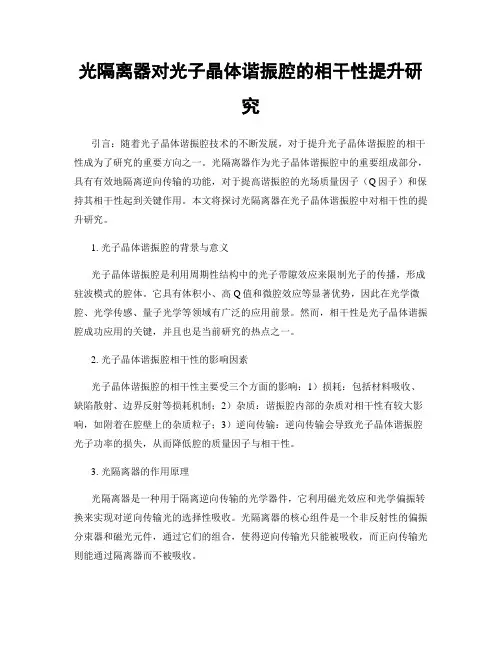

光隔离器对光子晶体谐振腔的相干性提升研究引言:随着光子晶体谐振腔技术的不断发展,对于提升光子晶体谐振腔的相干性成为了研究的重要方向之一。
光隔离器作为光子晶体谐振腔中的重要组成部分,具有有效地隔离逆向传输的功能,对于提高谐振腔的光场质量因子(Q因子)和保持其相干性起到关键作用。
本文将探讨光隔离器在光子晶体谐振腔中对相干性的提升研究。
1. 光子晶体谐振腔的背景与意义光子晶体谐振腔是利用周期性结构中的光子带隙效应来限制光子的传播,形成驻波模式的腔体。
它具有体积小、高Q值和微腔效应等显著优势,因此在光学微腔、光学传感、量子光学等领域有广泛的应用前景。
然而,相干性是光子晶体谐振腔成功应用的关键,并且也是当前研究的热点之一。
2. 光子晶体谐振腔相干性的影响因素光子晶体谐振腔的相干性主要受三个方面的影响:1)损耗:包括材料吸收、缺陷散射、边界反射等损耗机制;2)杂质:谐振腔内部的杂质对相干性有较大影响,如附着在腔壁上的杂质粒子;3)逆向传输:逆向传输会导致光子晶体谐振腔光子功率的损失,从而降低腔的质量因子与相干性。
3. 光隔离器的作用原理光隔离器是一种用于隔离逆向传输的光学器件,它利用磁光效应和光学偏振转换来实现对逆向传输光的选择性吸收。
光隔离器的核心组件是一个非反射性的偏振分束器和磁光元件,通过它们的组合,使得逆向传输光只能被吸收,而正向传输光则能通过隔离器而不被吸收。
4. 光隔离器对光子晶体谐振腔相干性的提升通过将光隔离器集成到光子晶体谐振腔中,可以有效地提升其相干性。
具体而言,光隔离器可以起到以下几个方面的作用:4.1 减少逆向传输损耗光子晶体谐振腔中的逆向传输是一个严重影响相干性的因素,它会导致光能量的漏失和Q因子的降低。
光隔离器的作用是选择性地吸收逆向传输光,因此能够减少光能量的损失,提高Q因子,从而提升光子晶体谐振腔的相干性。
4.2 提高谐振腔的光场质量因子光子晶体谐振腔的Q因子直接影响着谐振腔的相干性。

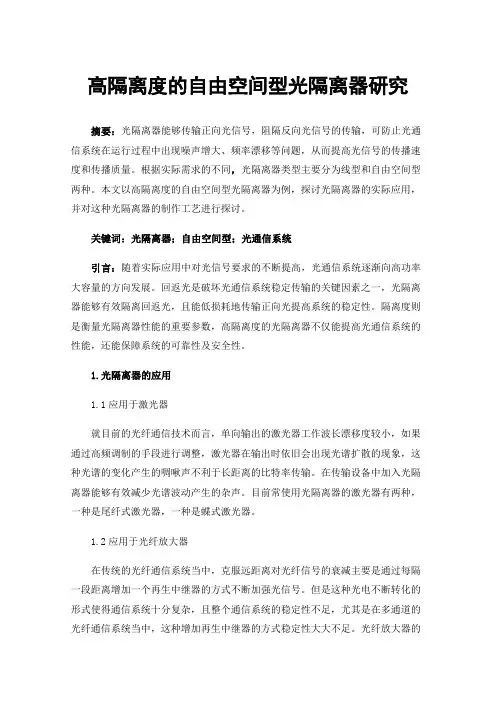

高隔离度的自由空间型光隔离器研究摘要:光隔离器能够传输正向光信号,阻隔反向光信号的传输,可防止光通信系统在运行过程中出现噪声增大、频率漂移等问题,从而提高光信号的传播速度和传播质量。
根据实际需求的不同,光隔离器类型主要分为线型和自由空间型两种。
本文以高隔离度的自由空间型光隔离器为例,探讨光隔离器的实际应用,并对这种光隔离器的制作工艺进行探讨。
关键词:光隔离器;自由空间型;光通信系统引言:随着实际应用中对光信号要求的不断提高,光通信系统逐渐向高功率大容量的方向发展。
回返光是破坏光通信系统稳定传输的关键因素之一,光隔离器能够有效隔离回返光,且能低损耗地传输正向光提高系统的稳定性。
隔离度则是衡量光隔离器性能的重要参数,高隔离度的光隔离器不仅能提高光通信系统的性能,还能保障系统的可靠性及安全性。
1.光隔离器的应用1.1应用于激光器就目前的光纤通信技术而言,单向输出的激光器工作波长漂移度较小,如果通过高频调制的手段进行调整,激光器在输出时依旧会出现光谱扩散的现象,这种光谱的变化产生的啁啾声不利于长距离的比特率传输。
在传输设备中加入光隔离器能够有效减少光谱波动产生的杂声。
目前常使用光隔离器的激光器有两种,一种是尾纤式激光器,一种是蝶式激光器。
1.2应用于光纤放大器在传统的光纤通信系统当中,克服远距离对光纤信号的衰减主要是通过每隔一段距离增加一个再生中继器的方式不断加强光信号。
但是这种光电不断转化的形式使得通信系统十分复杂,且整个通信系统的稳定性不足,尤其是在多通道的光纤通信系统当中,这种增加再生中继器的方式稳定性大大不足。
光纤放大器的出现很巧妙地解决了这一问题,目前应用最广泛的一种光纤放大器为EDFA,这一光纤放大器的技术更加成熟,整体性能能够满足多渠道的光纤通信传输需要。
在光纤放大器当中应用光隔离器,能够有效减少光纤放大器本身存在的不足。
信号光在经过自由空间型光隔离器之后能够被转变成偏振光,同时也能有效隔离系统当中发射出来的散光。
光隔离器对光纤光源输出稳定性的影响研究光纤通信技术的发展已经成为现代通信领域的重要组成部分。
在光纤通信系统中,光纤光源作为信息传输的关键组件之一,其输出稳定性对于保证通信质量至关重要。
而光隔离器作为光纤光源的重要辅助设备,具有对光线的单向传输和控制的功能。
本文将从理论和实验两个角度探讨光隔离器对光纤光源输出稳定性的影响。
光纤光源的稳定性是指光纤光源在长时间工作过程中,输出光功率的相对稳定程度。
在实际应用中,光纤光源的输出功率稳定性对于保证光通信系统的稳定性和可靠性起着重要作用。
首先,理论上分析光隔离器对光纤光源输出稳定性的影响。
光纤光源经过光隔离器后的光功率损耗将影响输出稳定性。
一般情况下,光隔离器的光功率损耗是无法避免的。
光隔离器通常采用非线性光学材料及偏振合束技术,通过选择性吸收和散射等方式实现对光的单向传输。
而光功率损耗则由于材料的吸收和散射引起。
因此,在光纤光源输出稳定性研究中,需要考虑光隔离器的光功率损耗对光纤光源输出功率的影响。
其次,通过实验研究确定光隔离器在不同工作条件下对光纤光源输出稳定性的影响。
实验中需要考虑光隔离器的工作波长范围、工作温度、输入光功率等参数。
通过调整这些参数,可以观察到光纤光源输出功率的变化情况,并根据实际测量数据分析光隔离器对光纤光源输出稳定性的影响规律。
同时,还可以比较不同类型或不同制造商的光隔离器在相同条件下的性能差异,选择最佳的光隔离器来保证光纤光源的输出稳定性。
实验结果表明,光隔离器的光功率损耗对光纤光源输出稳定性有一定的影响。
当光功率损耗较大时,会导致光纤光源输出功率的波动较大,从而影响通信系统的稳定性。
因此,在实际应用中,需要对光纤光源和光隔离器进行匹配,以保证系统的稳定性。
除了光功率损耗外,光隔离器的工作温度也会对光纤光源输出稳定性产生影响。
一般来说,光隔离器的工作温度越高,光功率损耗越大。
因此,在实际应用中应根据具体情况选择适当的工作温度,以平衡光纤光源输出稳定性和光功率损耗之间的关系。
光隔离器的插入损耗、反向隔离度、回波损耗的测试一.实验目的和任务1.了解光隔离器的工作原理和主要功能。
2.了解光隔离器各参数的测量方法。
3.测量光隔离器的插入损耗、反向隔离度、回波损耗参数。
二.实验原理光隔离器又称为光单向器,是一种光非互易传输无源器件,该器件用来消除或抑制光纤信道中产生的反向光,由于这类反向光的存在,导致光路系统间将产生自耦合效应,使激光器的工作变得不稳定和产生系统反射噪声,使光纤链路上的光放大器发生变化和产生自激励,造成整个光纤通信系统无法正常工作。
若在半导体激光器输出端和光放大器输入或输出端连接上光隔离器,减小反射光对LD的影响,因此,光隔离器是高码速光纤通信系统、精密光纤传感器等高技术领域必不可少的元器件之一。
光隔离器是利用了磁光晶体的法拉第效应,其组成元件有:光纤准直器(Optical Fiber Collimator)、法拉第旋转器(Faraday Rotator)和偏振器(Polarizator)。
隔离器按照偏振特性来分,有偏振相关型和偏振无关型。
它们的原理图如图1.1和图1.2所示:图1.1 偏振相关的光隔离器图1.2 偏振无关的光隔离器对于偏振相关光隔离器,光通过法拉第旋转器时,在磁场作用下,光偏振方向旋转角为FHL =φ,式中H 为磁场强度,L 为法拉第材料长度,F 为材料的贾尔德系数。
如图 1.1,当输入光通过垂直偏振起偏器后,成为垂直偏振光,经过法拉第旋转器旋转了045,而检偏器偏振方向和起偏器偏振方向成045角,使得光线顺利通过,而反射回来的偏振光经过检偏器、法拉第旋转器以后,继续沿同一方向旋转045,即偏振方向刚好与起偏器偏振方向垂直,则光无法反向通过。
由于只有垂直偏振的光能通过光隔离器,因此称为偏振相关光隔离器。
偏振无关光隔离器如图1.2所示,图1.2(a)为光隔离器正向输入。
当包含两个正交偏振的输入光波被一个偏振分束器分离,变为垂直偏振光和平行偏振光。
光电隔离电路的设计与程序调试实习报告尊敬的老师,亲爱的同学们:大家好!我是来自电气工程系的李明,今天非常荣幸能够站在这里,和大家一起分享我在光电隔离电路设计与程序调试实习中的一些心得体会。
在接下来的时间里,我会尽量用大白话来讲述我的故事,希望能给大家带来一些启发和帮助。
让我们从一个小故事开始。
在我刚接触光电隔离电路的时候,就像是一个新手厨师第一次尝试做蛋糕一样,既兴奋又紧张。
记得有一次,为了验证光电隔离电路的稳定性,我特意设计了一个实验,将一个信号通过光电隔离器发送出去,然后观察另一端是否真的接收到了这个信号。
结果出乎我的意料,信号并没有像预期的那样被成功传递。
那一刻,我感到了前所未有的挫败感。
但正是这种挫折,激发了我更加深入地探索光电隔离电路的热情。
我开始查阅各种资料,请教经验丰富的前辈,甚至还自己动手制作了一些实验装置。
经过反复的试验和调整,我终于找到了问题所在——是我在设计电路时忽略了一个重要的细节,那就是光电隔离器的输入输出阻抗。
这个问题就像是一道障碍,阻碍了信号的顺利传递。
解决完这个问题后,我又遇到了另一个挑战。
在程序调试的过程中,我发现虽然理论上电路工作正常,但在实际操作中却出现了一些意料之外的问题。
有时候,一个小小的错误就会导致整个系统无法正常运行。
这时,我不得不放慢脚步,仔细检查每一个步骤,确保每一个细节都符合设计要求。
在这个过程中,我深刻体会到了理论与实践之间的差距。
理论知识为我们提供了解决问题的方法和思路,但在实际工作中,我们需要灵活运用这些知识,根据实际情况进行调整和优化。
我也认识到了团队合作的重要性。
在这次实习中,我不仅需要独立思考和解决问题,还需要与团队成员紧密合作,共同克服困难,实现目标。
我想说的是,光电隔离电路的设计和程序调试是一个充满挑战的过程。
它需要我们具备扎实的理论基础,丰富的实践经验,以及敏锐的观察力和分析能力。
只有这样,我们才能在这条道路上越走越远,最终成为一名优秀的工程师。
光隔离器在激光器系统中的应用研究激光器是一种利用放大过程中的光的特性产生强激光光束的设备。
在激光器系统中,光隔离器是一个重要的元件,其主要作用是防止光的反射和反馈,保护激光器的工作稳定性和性能。
本文将探讨光隔离器在激光器系统中的应用、原理和研究进展。
首先,我们来了解一下光隔离器的基本原理。
光隔离器是一种光学元件,通过其特殊的结构和光学性质,可以将光线按照一定的规则进行传输和分离。
在激光器系统中,光隔离器主要用于解决光的反射和反馈问题。
当激光器工作时,激光光束经过光隔离器后,可以顺利地输出到外部,而不会被系统中的其他光线干扰或反射回来,从而保证了激光器的工作稳定性和输出功率。
光隔离器的应用在激光器系统中至关重要。
首先,光隔离器可以阻止光的反射和反馈,从而减少激光器系统的损耗和噪声。
光的反射和反馈会导致能量的损失和光谱的变化,影响激光器的性能。
通过使用光隔离器,可以有效地减少这些问题,提高激光器的工作效率和输出质量。
其次,光隔离器可以保护激光器系统的光学元件。
在激光器系统中,光隔离器位于激光器和其他元件之间,起到了一种保护作用。
光隔离器可以防止反射光对其他元件的损害,比如降低光纤耦合器、激光二极管等的损坏风险。
同时,光隔离器还可以降低光学元件对系统中其他光线的干扰,提高整个系统的稳定性和可靠性。
此外,光隔离器还可以降低激光器系统的背景噪声。
在一些特定的激光器应用中,背景噪声是一个重要的限制因素。
通过使用光隔离器,可以减少光的反射和反馈,降低系统中的噪声水平,提高激光器的信噪比和探测灵敏度。
对于激光器系统中的光隔离器,研究人员一直在不断探索和改进。
一方面,他们致力于改进光隔离器的性能和可靠性。
例如,研究人员通过优化材料选择和结构设计,提高了光隔离器的隔离比和传输效率。
另一方面,他们也在探索新的光隔离器技术,以满足不同应用的需求。
例如,研究人员正在研发基于表面等离子体共振效应的光隔离器,以实现更高的隔离性能和更小的尺寸。
光隔离器对光路中杂散光抑制效果的研究摘要:光隔离器作为一种重要的光学器件,在光路中扮演着抑制杂散光的重要角色。
本文以光隔离器对光路中杂散光抑制效果的研究为主题,通过实验和理论分析,探讨了光隔离器的工作原理、影响杂散光抑制效果的因素以及优化方案等内容。
1. 引言在光学通信和光学传感中,杂散光是一个重要的问题。
杂散光指的是光路中由于反射、透射等效应导致的光路中的非期望光信号。
在光纤通信系统中,杂散光会降低系统的信号传输质量和增加系统的误码率。
因此,有效地抑制杂散光对于提高光路的性能非常重要。
2. 光隔离器的工作原理光隔离器是一种具有单向传输特性的光学器件,可以有效地抑制传输路径上的杂散光。
其基本工作原理是利用偏振态转换和非对称的光学元件进行光信号的分光和耦合。
当入射光按某个特定的偏振态传入光隔离器后,会被分成两个光路,一个光路经过光隔离器的非对称光学元件,而另一个光路则不经过。
这样,非对称光学元件可以将反射回来的杂散光的偏振态旋转90度,从而使其无法再次通过光隔离器进入光路。
通过这种方式,光隔离器可以有效地抑制杂散光的传输,从而提高光路的性能。
3. 影响光隔离器杂散光抑制效果的因素光隔离器的杂散光抑制效果受到多种因素的影响,主要包括以下几个方面:3.1 光隔离器的偏振特性光隔离器的偏振特性是影响其杂散光抑制效果的重要因素之一。
光隔离器在设计和制作时需要考虑到杂散光的偏振态,以便能够正确地将其解耦和抑制。
在实际应用中,光隔离器通常需要具备较高的消光比和较宽的工作波段。
消光比是指隔离器能够将不同波段的光信号隔离开的程度,消光比越高,杂散光抑制效果越好。
3.2 光隔离器的脉冲响应光隔离器的脉冲响应是指光隔离器在接收到脉冲信号时的响应时间。
脉冲响应越短,光隔离器对杂散光的抑制效果越好。
因此,在设计和制作光隔离器时,需要考虑到其脉冲响应的特性,并采取相应的优化措施,以提高其对杂散光的抑制效果。
3.3 光隔离器的损耗特性光隔离器在隔离杂散光的同时,也会对所传输光信号产生一定的损耗。
光学隔离器的原理与实现光学隔离器是一种能够在光学系统中实现单向光传输的重要器件,它可以有效地阻止光信号的反向传播,从而保护光学器件和系统的稳定性和性能。
本文将介绍光学隔离器的工作原理、常见类型以及实现方法。
### 一、工作原理光学隔离器的工作原理基于磁光效应和偏振效应。
当光信号通过光学隔离器时,首先会经过一个偏振器件,将光信号偏振为特定方向的偏振光。
然后光信号进入磁光材料,在外加磁场的作用下,磁光材料会使得光信号的传播方向发生改变,从而实现单向光传输。
最后光信号通过另一个偏振器件,只有符合特定偏振方向的光才能通过,而反向传播的光则会被隔离掉。
### 二、常见类型1. **偏振光学隔离器**:利用偏振器件和偏振分束器件实现光信号的单向传输,适用于光通信系统中对光信号进行偏振控制的场景。
2. **磁光光学隔离器**:通过在磁光材料中引入外加磁场,实现光信号传输方向的调控,适用于需要高隔离度和低插入损耗的光学系统。
3. **非线性光学隔离器**:利用非线性光学效应,在光信号传输过程中实现光信号传输方向的单向性,适用于高功率激光系统和光纤通信系统。
### 三、实现方法1. **偏振器件的选择**:选择合适的偏振器件,如偏振片、偏振分束器等,确保光信号能够被正确地偏振和分离。
2. **磁光材料的应用**:选择具有良好磁光效应的材料,如铁磁性材料或磁光晶体,结合外加磁场,实现光信号传输方向的控制。
3. **光学元件的优化**:优化光学元件的设计和布局,减小光信号在隔离器中的损耗,提高隔离效果和传输效率。
4. **系统参数的调节**:根据实际需求调节系统的工作参数,如磁场强度、偏振方向等,以获得最佳的隔离效果。
### 四、应用领域光学隔离器广泛应用于光通信、激光器件、光纤传感等领域,为光学系统的稳定运行和性能提升提供了重要支持。
在光通信系统中,光学隔离器可以有效地防止光信号的反射和干扰,提高系统的传输质量和稳定性;在激光器件中,光学隔离器可以保护激光器件免受外界光源的影响,确保激光器件的输出稳定性和可靠性;在光纤传感系统中,光学隔离器可以减小光信号在光纤中的反射损耗,提高传感系统的灵敏度和精度。
学习-----好资料光隔离器的插入损耗、反向隔离度、回波损耗的测试实验目的和任务1 • 了解光隔离器的工作原理和主要功能。
2. 了解光隔离器各参数的测量方法。
3.测量光隔离器的插入损耗、反向隔离度、回波损耗参数实验原理光隔离器又称为光单向器,是一种光非互易传输无源器件,该器件用来消除或抑制 光纤信道中产生的反向光,由于这类反向光的存在,导致光路系统间将产生自耦合效应, 使激光器的工作变得不稳定和产生系统反射噪声,使光纤链路上的光放大器发生变化和 产生自激励,造成整个光纤通信系统无法正常工作。
若在半导体激光器输出端和光放大 器输入或输出端连接上光隔离器,减小反射光对 LD 的影响,因此,光隔离器是高码速 光纤通信系统、精密光纤传感器等高技术领域必不可少的元器件之一。
光隔离器是利用了磁光晶体的法拉第效应, 其组成元件有:光纤准直器(Optical Fiber Collimator )、法拉第旋转器(Faraday Rotato )和偏振器(Polarizator )。
隔离器按照偏振 特性来分,有偏振相关型和偏振无关型。
它们的原理图如图1.1和图1.2所示:图1.1偏振相关的光隔离器学习-----好资料e01\ ㊉ 0①CD Pibct (l iber inSWP FsjrsHlay rotahirpkiieS WPd hl图1.2偏振无关的光隔离器SOP ① Incoming lightPoliirizcrPoliLri/trReflected lightFiLraday rotator①W2 philc SWI'①I 」Fihei OLI Irar ;nl ;L> rotator'他P㊉SWP ㊀对于偏振相关光隔离器,光通过法拉第旋转器时,在磁场作用下,光偏振方向旋转角为••二FHL,式中H为磁场强度,L为法拉第材料长度,F为材料的贾尔德系数。
如图1.1,当输入光通过垂直偏振起偏器后,成为垂直偏振光,经过法拉第旋转器旋转了45°,而检偏器偏振方向和起偏器偏振方向成45°角,使得光线顺利通过,而反射回来的偏振光经过检偏器、法拉第旋转器以后,继续沿同一方向旋转45°,即偏振方向刚好与起偏器偏振方向垂直,则光无法反向通过。
光隔离器在光学传感器中的应用研究随着科技的不断进步,光学传感器在各个领域中的应用越来越广泛。
作为一种重要的光学元件,光隔离器在光学传感器中发挥着关键作用。
本文将对光隔离器在光学传感器中的应用进行研究。
光隔离器是一种能够在光信号传输中起到阻止光信号反向传播的光学元件。
它的主要功能是仅允许单向光信号传输,防止反射和回波对传感器的影响。
光隔离器的主要原理是利用光的一些物理特性,如偏振、干涉等,使得光信号只能在一个方向上传输。
在光学传感器中使用光隔离器的一个重要应用是在光纤通信系统中。
在光纤通信系统中,光隔离器常常用作光纤收发模块之间的接口。
它可以确保光信号只能从发送端传输到接收端,防止光信号反向传输导致信号的混乱和干扰。
同时,光隔离器还能够有效地减小光信号的衰减和失真,提高传输质量和系统性能。
由于光纤通信系统中的光信号很容易受到外界环境影响,使用光隔离器可以有效地提高传输的稳定性和可靠性。
光隔离器还在光学传感器中的其他应用中发挥着重要作用。
例如,在光学测量系统中,光隔离器可以用于光源和检测器之间的隔离,避免光信号的反射和干扰。
这对于精确测量和准确结果的获取非常重要。
此外,光隔离器还可以在光学传感器中用于光电转换器和光光转换器之间的隔离,提高光电转换和信号传输的效率。
除了在光学传感器中的应用,光隔离器在其他领域中也有广泛的应用。
例如,在激光器中,光隔离器被用于将激光器的反射光隔离,确保激光的输出稳定和一致性。
在光学显微镜和成像系统中,光隔离器可以用于防止光信号的反射和干扰,提高成像质量和清晰度。
在光学测量和检测设备中,光隔离器也被广泛应用于保护光源和传感器。
总之,光隔离器在光学传感器中的应用是非常重要的。
它能够保证光信号的单向传输,防止反射和回波对传感器的影响,提高传感器的测量精度和稳定性。
光隔离器在光纤通信系统、光学测量系统、激光器等领域中都有广泛的应用,其在保护光源和传感器方面的功能不可忽视。
未来,随着光学传感器的应用领域的不断拓展和技术的进一步发展,光隔离器的应用将会越来越重要和广泛。
廿一、光隔离器实验人:合作人:(物理科学与工程技术学院,光信息科学与技术2011 级 1 班,学号11343026)一、实验目的:1.学习光隔离器的原理2.了解光准直器的原理及其应用3.学习测量光隔离器的主要技术参数二、实验原理与器件:光隔离器是一种只允许光沿光路正向传输的互易性光无源器件,主要用于抑制光通信网络中的反射波。
光隔离器广泛应用于光信号的发射、放大、传输等过程中。
因为许多光器件对来自连接器、熔接点、滤波器等的反射光非常敏感,若不消除这些反射光将导致器件性能的急剧恶化。
这时就需要用光隔离器来阻止反射光返回系统。
1.法拉第磁光效应光隔离器的工作原理需要是利用磁光晶体的法拉第效应。
典型的光隔离器采用法拉第旋转器,转光转角为45度,其材料主要为钇铁石榴石(YIG),现在多采用高性能磁光晶体。
高性能磁光晶体是一种采用液相外延技术在石榴石单晶上生成掺镱、镓、钬或铽等元素的薄膜材料,如:(YbTbBi)3Fe5O12石榴石单晶薄膜,其单位长度的法拉第旋转角是传统YIG晶体的5倍以上,而所需磁感应强度B却仅为传统材料的一半或者1/3。
法拉第效应(1945年):对于给定的磁光晶体材料,光振动面旋转的角度θ与光在该物质中通过的距离L和磁感应强度B成正比(α为光线与磁场的夹角,):θcosα(21.1)=VLB式中,V是比例系数,它是材料的特性常数,称维尔德(Verdet)常数,单位是:分/高斯⋅厘米。
进一步研究表明,法拉第效应旋转角是材料的介电常数、旋磁比和饱和磁场强度以及光波频率、外加磁场强度的函数。
值得注意的事,磁致旋光效应和材料的固有磁光效应不同。
固有磁光效应的方向受光的传播方向影响,而与外加磁场的方向无关,无论外界磁场如何变化,迎着光看去,光的偏振面总是朝同一方向旋转。
因此,在材料的固有旋光效应中,如果光束沿着原光路返回时,其偏振面将转回到初始位置。
而在法拉第磁光旋转效应中,磁场对此光材料产生作用,是导致磁致旋转现象发生的原因,所以磁光材料引起的光偏振面旋转的方向取决于外加磁场的方向,与光的传播方向无关。
迎着光看去,当线偏振光方向沿磁力线方向通过介质时,其振动面向右旋转;当线偏振光方向沿磁力线反方向通过介质时,其振动面向左旋转。
旋转角θ的大小受磁光材料的旋磁特性、长度、工作波长及磁场强度的影响。
材料介质越长、磁场强度越强、工作波长越短,旋转角度将越大。
不同介质,振动面的旋转方向不同。
顺着磁场方向看,使振动面向右旋的,称为右旋或正旋介质,V为正值。
反之,则称为左旋或负旋介质,V为负值。
对于给定的磁光介质,振动面的旋转方向只决定于磁场方向,与光线的传播方向无关。
这点是磁光介质和天然旋光介质之间的重要区别。
就是说,天然旋光性物质,它的振动面旋转方向不只是与磁场方向有关,而且还与光的传播方向有关。
例如,光线两次通过天然性的旋光物质,一次是沿着某个方向,另一次是与这个方向相反,观察结果,振动面并没旋转。
可是磁光物质则不同,光线以相反的两个方向两次通过磁光物质时,其振动面的旋转角是叠加的。
因此,在磁致旋光的情况下,使光线多次通过磁光物质可得到旋转角累加。
在强磁场中放一块磁光物质ab ,ab 呈平行六面体状。
其相对的两表面除留有一个很窄的缝隙外皆涂以银(图21.1中的斜线)。
光线从狭缝进入磁光介质,然后经过在镀银表面上的多次反射,从另一个狭缝射出。
这时,出射的偏振光振动面的旋转角,将与光线在介质中多次反射的总光程成正比例。
2. 光隔离器的工作原理图21.1、磁光介质旋转角的累(1)入射光透过偏振镜之后,只让偏振角为90度(y 轴)方向的光通过,在经一順时针方向旋转45度的法拉第回旋器(45°Faraday Rotator)將原本偏振角为90度順时针调整成为45度输出,如图21.2(a)、图21.2(b)。
(2)入射光经调整后为90度,而输出的光偏振角則为45度,如图21.2(c)。
(3)此時如果有一反射光循原路径返回经过输出端偏振镜后,只让偏振角为45度角的光通过,经过法拉第回旋器,將反射回來的光偏振角再调整成0度(x 轴)到了输入端的偏振镜時,原本输入端的偏振镜角度为90度,会將偏振角度为0度的反射光滤除。
這時输入端便不会有自系統反射回來的光了,如图21.2(d)。
或者见示意图(图21.3和图21.4所示)正向传输时,光可顺利通过第二个偏振器(导通):反向传输时,光偏振面再转45度,与第二个偏振器成90度,光被隔离:3. 偏振无关隔离器 其光学结构如图21.5所示 图21.3、光隔离器正向导通图21.4、光隔离器反向截止Wedge 是楔形双折射晶体,作为偏振器使用,两个偏振器成45度。
法拉第旋转器放置在中间。
4. 光纤准直器光纤准直器是光纤通信系统和光纤传感系统中的基本光学元件,它是由光纤和长度为0.25节距的具有合适镀层的自聚焦透镜组成,如图21.6所示。
自聚焦透镜的焦距为:()[]1sin -=z A A nf (21.2)其中,z 为自聚焦透镜的长度。
由此可见,因为A 是波长的函数,所以f 也是波长的函数,在给定的波长条件下如果z 过长,则焦点在透镜的端面内;反之,z 过短,则焦点在透镜端面外。
因此,透镜长度的误差必然会影响光耦合的效果,这是造成准直器损耗的主要原因之一。
光纤和自聚焦透镜之间的耦合原理同普通透镜的耦合原理相似,所以用自聚焦透镜的长度为:AP z 24π==(21.3) 式中,P 为自聚焦透镜的节距。
因为自聚焦透镜的四分之一节距P 是在近轴近似的条件下,子午光线遵循正弦路径传播而确定的。
同时,GRIN 的折射率分布在离轴心0.8mm 半径处有一拐点。
所以,由(21.1)式算出的z 值还不够精确,带来了耦合时的损耗;另外,GRIN 的像差也会使光束的耦合效率下降,增加了器件的损耗。
光准直器的用途是对高斯光束进行准直,两个光准直器放在图21.5所示光学结构的两端,以提高光纤与光纤间的耦合效率。
基本技术参数1. 插入损耗(Insert Loss )在光路中增加了光隔离器而产生的额外损耗,称为插入损耗,定义隔离器输入和输出端口之间的光功率之比(dB ),图21.5、光隔离器内部光学结构图21.6 光纤准直器inoutP p L I lg10..-= (21.4)其中P in 为发送进输入端口的光功率,P out 为从输出端口接收到的功率。
2. 隔离度它是指光隔离器反方向的传输损耗,所以,也称作反向隔离度:inoutP p L I lg10..-= (21.5)所以,光隔离器的插入损耗与隔离度的测量方法是一样的,只是一个测量正向、另一个测量反向。
3. 回波损耗器件的回波损耗是指入射到器件中的光能量和沿入射光路反射回的光能量之比。
回波损耗由各元件和空气折射率失配造成的反射引起,主要包括晶体元件和光准直器引起的回波损耗。
回波损耗的测试原理如下图:这是CCITT 和国家标准中建议的方法。
测试时,选择一个插入损耗小,分光比为1:1带连接器端口的定向耦合器进行测试。
先将耦合器的第三端口用匹配剂匹配起来,用光功率计测得耦合器第二端的光功率P 0,再将待测器件接上,并在待测器件的尾端涂好匹配液,测得耦合器第三端的回返光功率P r ,即得到待测器件的回波损耗:23lg 10)lg(10..T P P L R or+-= (21.6)其中,T 23为定向耦合器的传输系数,对于1:1均匀分光定向耦合器,其值一般设为0.5。
三、实验用具与装置图:实验用具:稳定光源、光功率计(武邮)、单模标准跳线(用于测量器件的输入功率)、光隔离器(OISS1310ASO1111)实验装置示意图如下所示:实验步骤需要同学自行拟定。
光 源光功率计定向耦合器 匹配液待测器件图21.6 光纤准直器四、实验步骤和数据记录1、测量跳线的输出光功率。
(1)用镜头纸擦拭跳线两端的光纤界面,避免尘土影响光波入射。
(2)跳线的一段连接稳定化光源,另一端连接光功率计。
(3)调节稳定化光源,使其稳定输出1310nm 和1550nm 光波。
(4)选择光功率计的1310nm 和1550nm 档,待其稳定后读数,记录数据。
(5)以上操作需在下面每个实验参数测量前重复进行一次。
2、测量光隔离器1310nm 和1550nm 的插入损耗I.L(1)用镜头纸擦拭光隔离器的光纤的每端界面。
(2)把光隔离器正、反向分别接入1310nm 稳定化光源和光功率计。
(3)接入后即开始读数,记录数据。
(4)隔几分钟读数一次,重复四次,共记录5个数据。
(5)换上1550nm 稳定化光源,重复上述步骤。
1.测得标准跳线当的光功率in P 为: 1310nm: 76.5μW , -11.15dBm 1550nm : 409μW , -3.89dBm用μW 表示,插入损耗为in out P p L I lg10..-=得到插入损耗的平均值为2.075 dB ,其误差为:0072.0.)...(5151i 21=-=∑=L I L I i σ用dBm 记录的数据来计算m 084.2..111dB P P L I out in =-=其误差为:0049.0.)...(5151i 21=-=∑=L I L I i σ(2)对于1550nm 光源,隔离器输出端功率out P 为:插入损耗为:用μW 表示,插入损耗为in out P p L I lg10..-=得到插入损耗的平均值为0.4834 dB ,其误差为:002.0.)...(5151i 21=-=∑=L I L I i σ用dBm 记录的数据来计算,插入损耗为:m47.0..111dB P P L I out in =-=其误差为:0.)...(5151i 21=-=∑=L I L I i σ对于1310nm 光源,插入损耗约为2.075±0.0072dB,对于1550nm 光源,插入损耗约为0.4834±0.002dB 。
可见两种计算方法得出的结果基本一致,这是由于两种单位制之间存在的关系)1)(lg(10mW mW P dBm =,但显然,用dBm 单位来的更简单方便。
并且相对于1550nm 的输入功率来说,插入损耗值比较小,约为输入功率的0.5%左右,可看出光隔离器并不是对于每个波长都起隔离作用,而是对应与特定的波长工作的。
本实验的隔离器对应波长为1550nm 。
3·求光隔离器1310nm 和1550nm 的反向隔离度so I(1)用镜头纸擦拭光隔离器的光纤的每端界面。
(2)把光隔离器反、正向分别接入1310nm 稳定化光源和光功率计。
(3)接入后即开始读数,记录数据。
(4)隔几分钟读数一次,重复四次,共记录5个数据。
