光隔离器的功能和基本原理光隔离器的功能是让正向传输的光通过而隔离反向传输的光,从而防止反射光影响系统的稳定性,与电子器件中的二极管功能类似。
光隔离器按偏振相关性分为两种:偏振相关型和偏振无关型,前者又称为自由空间型(Freespace),因两端无光纤输入输出;后者又称为在线型(in-Line),因两端有光纤输入输出。
自由空间型光隔离器一般用于半导体激光器中,因为半导体激光器发出的光具有极高的线性度,因而可以采用这种偏振相关的光隔离器而享有低成本的优势;在通信线路或者 EDFA 中,一般采用在线型光隔离器,因为线路上的光偏振特性非常不稳定,要求器件有较小的偏振相关损耗。
光隔离器利用的基本原理是偏振光的马吕斯定律和法拉第(Farady)磁光效应,自由空间型光隔离器的基本结构和原理如下图所示,由一个磁环、一个法拉第旋光片和两个偏振片组成,两个偏振片的光轴成45°夹角。
正向入射的线偏振光,其偏振方向沿偏振片 1 的透光轴方向,经过法拉第旋光片时逆时针旋转45°至偏振片 2 的透光轴方向,顺利透射;反向入射的线偏振光,其偏振方向沿偏振片 2 的透光轴方向,经法拉第旋光片时仍逆时针旋转45°至与偏振片 1 的透光轴垂直,被隔离而无透射光。
自由空间型光隔离器相对简单,装配时偏振片和旋光片均倾斜一定角度(比如4°)以减少表面反射光,搭建测试架构时注意测试的可重复性,其他不赘述。
下面详细介绍在线式光隔离器的发展情况。
最早的在线式光隔离器是用Displacer晶体与法拉第旋光片组合制作的,因体积大和成本高而被Wedge型光隔离器取代;在线式光隔离器因采用双折射晶体而引入 PMD,因此相应出现 PMD 补偿型 Wedge 隔离器;某些应用场合对隔离度提出更高要求,因此出现双级光隔离器,在更宽的带宽内获得更高隔离度。
下面依次介绍这些在线式光隔离器的结构和原理。
1) Displacer 型光隔离器Displacer型光隔离器结构和光路如下图所示,由两个准直器、两个Displacer晶体,一个半波片、一个法拉第旋光片和一个磁环(图中未画出)组成。
法拉第磁光效应_物理实验研究性报告基础物理实验研究性报告法拉第磁光效应实验目录第一部分:实验过程及结果 ........................................................................... .. (3)一:实验重点 ........................................................................... .. (3)二:实验原理 ........................................................................... .. (3)1.法拉第效应 ........................................................................... . (3)2.法拉第效应的唯象解释 ........................................................................... .. (4)3.磁光调制原理 ........................................................................... (8)4.磁光调制器的光强调制深度 ........................................................................... . (10)三:仪器介绍 ........................................................................... (11)四:实验内容 ........................................................................... (12)1.电磁铁磁头中心磁场的测量(图5.16.6) (12)2.正交消光法测量法拉第效应实验(图5.16.7) (13)3.磁光调制实验(图5.16.8) ..................................................................... .. (15)4.磁光调制倍频法测量法拉第效应实验(图5.16.10) (16)五:注意事项 ........................................................................... (17)六:数据及其处理 ........................................................................... . (18)1.电磁铁磁头中心磁场的测量 ........................................................................... . (18)2.正交消光法测量法拉第效应实验 ........................................................................... .. (19)3.磁光调制实验 ........................................................................... . (20)4.倍频法测法拉第效应实验(选做实验) (23)第二部分:实验后讨论分析 ........................................................................... (23)一:实验中误差来源与分析 ........................................................................... (24)二:磁光效应的应用 ........................................................................... (24)1 磁光调制器 ........................................................................... . (24)2 磁光隔离器 ........................................................................... . (24)3 磁光传感器 ........................................................................... . (25)4 磁光记录 ........................................................................... .. (25)5 磁光环行器 ........................................................................... . (25)三:实验后收获与感想 ........................................................................... .. (26)第一部分:实验过程及结果一:实验重点① 用特斯拉计测量电磁铁磁头中心的磁感应强度,分析线性范围。

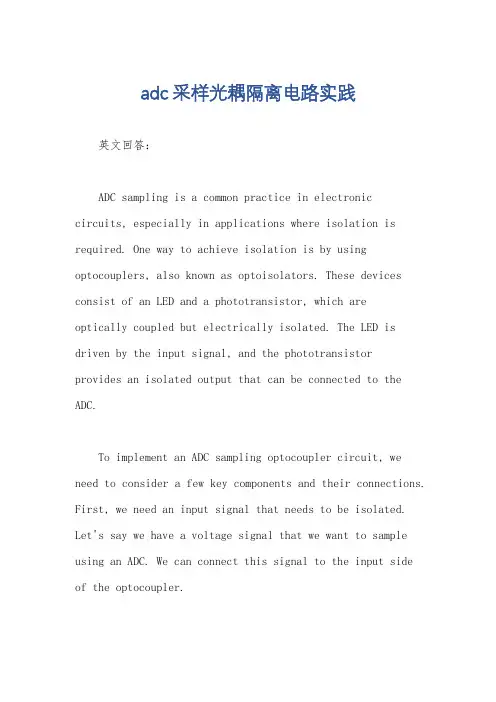

adc采样光耦隔离电路实践英文回答:ADC sampling is a common practice in electroniccircuits, especially in applications where isolation is required. One way to achieve isolation is by using optocouplers, also known as optoisolators. These devices consist of an LED and a phototransistor, which areoptically coupled but electrically isolated. The LED is driven by the input signal, and the phototransistorprovides an isolated output that can be connected to the ADC.To implement an ADC sampling optocoupler circuit, we need to consider a few key components and their connections. First, we need an input signal that needs to be isolated. Let's say we have a voltage signal that we want to sample using an ADC. We can connect this signal to the input sideof the optocoupler.On the output side of the optocoupler, we need to connect the phototransistor to the ADC. The collector ofthe phototransistor can be connected to the ADC's input pin, and the emitter can be connected to the ground reference of the ADC. This way, the phototransistor's output voltagewill be sampled by the ADC.It's important to note that the optocoupler needs to be properly biased to ensure accurate and reliable operation. This can be achieved by connecting a resistor between the LED's anode and the input signal, and another resistor between the LED's cathode and the ground reference. These resistors determine the LED's current and should be chosen based on the optocoupler's datasheet specifications.Additionally, it's common to include decoupling capacitors across the power supply rails of the optocoupler to filter out any noise or interference. These capacitors should be placed as close as possible to the optocoupler's power pins.In terms of practical implementation, let's consider anexample where we want to sample a temperature sensor's output using an ADC with optocoupler isolation. I wouldstart by selecting an appropriate optocoupler based on the required isolation voltage and current transfer ratio. Then, I would design the biasing resistors based on the optocoupler's datasheet. Next, I would connect the temperature sensor's output to the input side of the optocoupler and connect the phototransistor's collector to the ADC's input pin. Finally, I would add decoupling capacitors across the optocoupler's power supply rails.中文回答:ADC采样是电子电路中常见的实践,特别是在需要隔离的应用中。

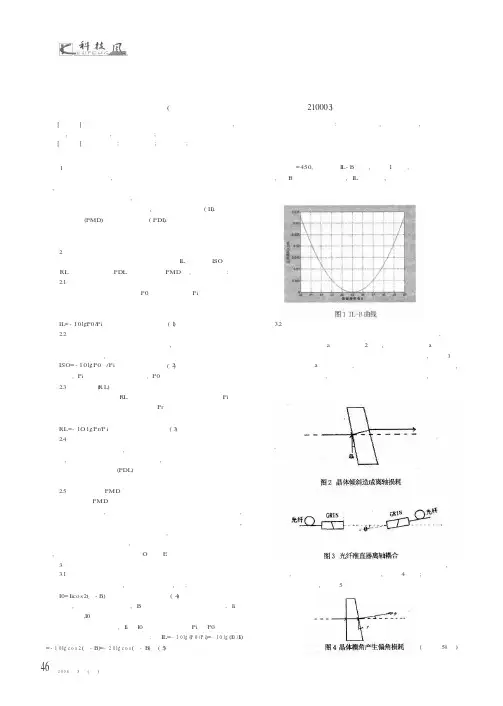

)磁光隔离器插入损耗研究沈骁[摘要]光隔离器在光通信系统中是不可缺少的光无源器件,这里介绍了光隔离器常见性能指标:正向插入损耗,反向隔离度,回波损耗,偏振相关损耗,偏振模色散等;本文主要针对光隔离器的插入损耗的影响因素进行归纳分析。
[关键词]插入损耗;偏振器夹角;离轴损耗;偏角损耗(南京邮电大学光电工程学院江苏南京210003)1引言在光纤通信技术中,光隔离器是一种只允许单向光通过的光无源器件,其工作原理是基于法拉第旋转器的非互易性。
它可以有效地减小返回光对光源和系统的不利影响,但是光隔离器的使用也会对光通信系统带来一些无源器件所固有的消极影响,如增大插入损耗(IL)、增加系统偏振模色散(PMD)与偏振相关损耗(PDL)等。
光通信系统对光隔离器性能的最基本要求是正向插入损耗低、反向隔离度高。
本文主要对影响插入损耗的因素进行分析。
2磁光隔离器的性能指标表征光隔离器性能的参数主要有插入损耗IL、隔离度ISO、回波损耗RL、偏振相关损耗PDL、偏振模色散PMD等,其定义如下:2.1插入损耗是指正向入射时输出端功率P0与输入端功率Pi比值的对数值。
以分贝数表示。
光隔离器的插入损耗来源于偏振器、法拉第旋转器芯片和光纤准直器。
IL=-10lgP0/Pi(1)2.2隔离度它表征隔离器对反向传输光的隔离能力,由光信号反向通过光隔器时产生的功率损耗值,以分贝值表示。
ISO=-10lgP0′/Pi′(2)其中,Pi′表示反向输入光功率,P0′表示反向输出光功率。
2.3回波损耗(R L)光隔离器的回波损耗RL指正向入射到隔离器中的光功率Pi与沿输入光路返回隔离器输入端口的光功率Pr之比。
它的主要来源是入射光的准直部分。
RL=-1O1gPr/P i(3)2.4偏振相关损耗在偏振无关光隔离器中,当输入光偏振态方向发生变化而其它参数不变时,器件插入损耗将发生一定的变化,其最大变化量就是偏振无关光隔离器的偏振相关损耗(PDL)。
