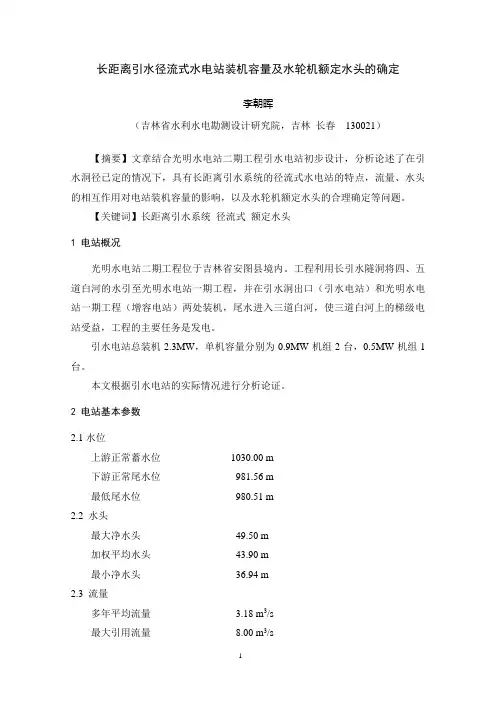

长距离引水径流式水电站装机容量及水轮机额定水头的确定李朝晖（吉林省水利水电勘测设计研究院，吉林长春130021）【摘要】文章结合光明水电站二期工程引水电站初步设计，分析论述了在引水洞径已定的情况下，具有长距离引水系统的径流式水电站的特点，流量、水头的相互作用对电站装机容量的影响，以及水轮机额定水头的合理确定等问题。

【关键词】长距离引水系统径流式额定水头1 电站概况光明水电站二期工程位于吉林省安图县境内。

工程利用长引水隧洞将四、五道白河的水引至光明水电站一期工程，并在引水洞出口（引水电站）和光明水电站一期工程（增容电站）两处装机，尾水进入三道白河，使三道白河上的梯级电站受益，工程的主要任务是发电。

引水电站总装机2.3MW，单机容量分别为0.9MW机组2台，0.5MW机组1台。

本文根据引水电站的实际情况进行分析论证。

2 电站基本参数2.1水位上游正常蓄水位1030.00 m下游正常尾水位981.56 m最低尾水位980.51 m2.2 水头最大净水头49.50 m加权平均水头43.90 m最小净水头36.94 m2.3 流量多年平均流量 3.18 m3/s最大引用流量8.00 m3/s最小引用流量0.50 m3/s3 电站特点光明水电站二期工程引水电站的特点：①具有一个长距离的发电引水系统，压力引水洞总长10918.70m；②电站为径流式，无调解能力，流量随季节变化丰枯明显，详见“表-1电站径流资料”；表-1 电站径流资料注：表中流量包括0.5 m3/s环境流量，电站实际引用流量为在流量级基础上减去环境流量。

③本电站是利用增容电站引水洞发电的电站，最大引用流量受增容电站引水流量限制，工程整体规模决定了引水洞径。

4 电站特点对电站装机容量的影响由于具有一个长距离的发电引水系统，电站水头和引用流量的关系变化十分密切。

水头、流量两个水力参数的相互作用对装机容量产生巨大影响。

①水头、流量两个水力参数的相互作用电站净水头计算公式：H净= H静-△h（H净：电站净水头；H静：上下游水位差；△h：水头损失）△h=k Q2 （k：损失系数；Q：电站引用流量）根据上述公式可以看出：在发电引水洞径已定的情况下，随着电站引用流量的增加，压力引水系统的水力损失相应加大，在电站静水头（H静）变化幅度不大的情况下，净水头（H净）下相对明显；当流量增加到一定程度时，电站净水头（H 净）下降幅度加剧。

水能经济若羌河水电站水轮机主要参数选择徐富龙【摘要】根据若羌河水电站工程特点，结合国内部分类似电站的水轮机选型设计，通过计算和分析初拟水轮机的主要技术参数，为水电站招标设计奠定良好的基础。

【关键词】水电站；水轮机；参数选择新疆水利水电勘测设计研究院 新疆乌鲁木齐 830000前言若羌河水电站位于新疆巴音郭楞蒙古自治州若羌县境内，距若羌县城约36km。

工程任务为灌溉、防洪、供水，兼顾发电。

主要建筑物包括大坝、泄水建筑物、发电引水系统及电站厂房等。

本电站发电引水系统采用“一洞三机”布置型式。

厂房内安装三台卧轴混流式水轮发电机组。

电站装机容量2.6MW（2×1.0MW+1×0.6MW），年利用小时数3908h，年发电量1016万kW·h，保证出力0.28MW。

最大水头63.0m，加权水头55.25m，额定水头52.0m，最小水头36.0m。

1、水轮机主要参数选择本电站利用水库调节后的下泄水量发电，所以在汛期内水质较好，非汛期内水质较差，泥沙含量较大（多年平均悬移质含沙量4.98kg/ m3）。

因此在水轮机目标参数选择时，应选用空化性能优秀、稳定性能高的转轮，不追求过高的能量指标，适当降低转速的水轮机设计方案，以降低水轮机过流部件中的水流速度，减小泥沙对水轮机过流部件的损害。

1.1比转速及比速系数比转速n s是衡量水轮机综合性能的重要指标，n s直接反映了水轮机的设计制造水平及其能量、空蚀性能的优劣，比速系数K（K=n s×H r0.5）则反映了水轮机的技术发展水平。

一般来说，在水头相同的情况下，选用较高比转速的水轮机，可以提高机组转速、减小机组尺寸以降低机组造价。

但水轮机比转速的提高，往往受到水轮机效率、运行稳定性、空化、磨蚀性能以及强度等许多因素的制约。

通常采用经验或统计公式来表征比转速与水头的关系，并认为比速系数K值是代表比转速的特征参数。

根据国内外制造行业给出的经验公式计算出水轮机比转速为174.73～293.65m·kW，相应比速系数范围为1260～2051.49。

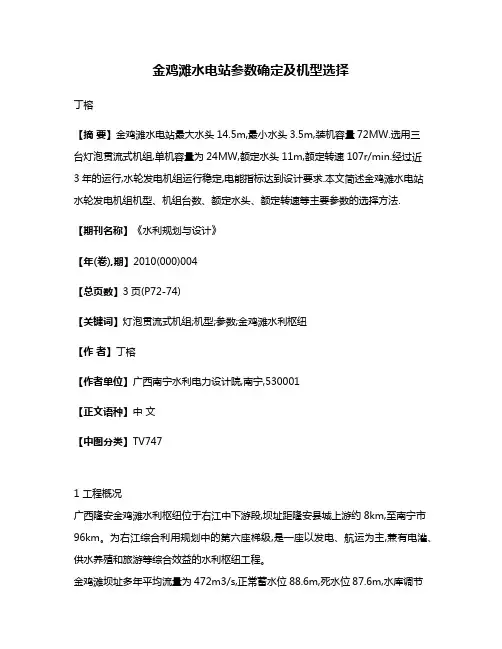

金鸡滩水电站参数确定及机型选择丁榕【摘要】金鸡滩水电站最大水头14.5m,最小水头3.5m,装机容量72MW.选用三台灯泡贯流式机组,单机容量为24MW,额定水头11m,额定转速107r/min.经过近3年的运行,水轮发电机组运行稳定,电能指标达到设计要求.本文简述金鸡滩水电站水轮发电机组机型、机组台数、额定水头、额定转速等主要参数的选择方法.【期刊名称】《水利规划与设计》【年(卷),期】2010(000)004【总页数】3页(P72-74)【关键词】灯泡贯流式机组;机型;参数;金鸡滩水利枢纽【作者】丁榕【作者单位】广西南宁水利电力设计院,南宁,530001【正文语种】中文【中图分类】TV7471 工程概况广西隆安金鸡滩水利枢纽位于右江中下游段,坝址距隆安县城上游约8km,至南宁市96km。

为右江综合利用规划中的第六座梯级,是一座以发电、航运为主,兼有电灌、供水养殖和旅游等综合效益的水利枢纽工程。

金鸡滩坝址多年平均流量为472m3/s,正常蓄水位88.6m,死水位87.6m,水库调节库容为0.148亿m3,装机容量为72MW,厂内安装3台单机容量为24MW的灯泡贯流式机组,工程于2006年3月第一台机组发电,2007年3月全部建成投产。

2 水轮机台数的选择电站装机台数按二、三、四台分别进行论证。

当装机四台时,虽然调节特性较为灵活,但厂房长度较长,受枢纽坝址地形的限制,致使溢流前缘缩短,影响洪水泄流、增加上游淹没,且枢纽布置较困难,若溢流前缘不缩短,则增加开挖量及施工的难度,增加投资。

因此,厂房不宜装机四台;当装机两台时,厂房长度短,有利于枢纽布置,但单机容量大,相对低水头电站,转轮直径大,单机设备贵,制造工艺及安装相对困难,且厂房较宽,厂房土建及机组设备投资与装机三台相当;当装机三台时,机组运行工况较装机两台为优,尤其电站在低出力状况下单机容量小的机型运行稳定,有利于利用枯水期的水能,运行方式较装机两台灵活,且与上游鱼梁水电站 (三台灯泡贯流式机组)运行匹配合理;根据枢纽布置、投资及运行工况综合考虑,确定装机三台,电站装机规模为3×24.0MW,总装机规模为72.0MW。

大唐观音岩水电站励磁系统主要参数计算与选择首先，我们需要计算出励磁系统的主要参数。

励磁系统主要包括励磁电流、励磁电压、励磁损耗等参数。

其中，励磁电流是通过励磁线圈的电流值，励磁电压是通过励磁变压器的输出电压，励磁损耗则是电路中的能量损耗。

励磁电流的计算比较简单，可以根据水轮发电机的额定容量和功率因素来确定。

一般来说，励磁电流是发电机容量的2%-4%之间。

例如，如果水轮发电机的额定容量为100MW，那么励磁电流就在2MW至4MW之间。

励磁电压的计算需要考虑励磁发电机的额定电压和励磁变压器的变比。

励磁变压器将系统电压调整到合适的励磁电压，一般取值在150V至300V之间。

根据励磁电流和励磁电压，可以计算出励磁损耗。

励磁损耗一般在2kW至5kW之间。

励磁系统参数计算完成后，接下来就是选择合适的励磁设备。

励磁系统的核心设备是励磁变压器和励磁线圈。

励磁变压器需要具备较高的耐压能力和良好的调节性能。

根据励磁电压和变压器的变比，可以确定励磁变压器的级数和容量。

励磁线圈的选取要考虑到励磁电流和线圈的耐压能力。

除了励磁变压器和励磁线圈外，励磁系统还需要配备自动调节装置和保护装置。

自动调节装置能够根据发电机的负荷变化自动调节励磁电流和电压，保持发电机的稳定工作。

保护装置主要是为了保护励磁设备不受损坏，当发生故障时及时切断电路。

总之，大唐观音岩水电站的励磁系统主要参数计算和选择需要考虑发电机的额定容量、功率因素，以及励磁电压、电流和损耗等因素。

根据这些参数，可以选择合适的励磁设备，并配备自动调节装置和保护装置，以确保水电站的稳定运行。

葛洲坝水电站葛洲坝水电站1 基本信息[1]建设地点：湖北宜昌所在河流：长江葛洲坝水电站控制流域面积：1000000 km2多年平均流量：14300 m3/s设计洪水流量：86000 m3/s总库容：15.8 亿m3装机容量：271.5 万kW主坝坝型：混凝土闸坝最大坝高：47 m坝顶长度：2561 m坝基岩石：砂岩粉砂岩砾岩坝体工程量：580万m3（一期混凝土）主要泄洪方式：泄水闸2 工程简介葛洲坝水电站葛洲坝水利枢纽位于中国湖北省宜昌市境内的长江三峡末端河段上，距上游的三峡水电站38公里。

它是长江上第一座大型水电站，也是世界上最大的低水头大流量、径流式水电站。

1971年5月开工兴建，1972年12月停工，1974年10月复工，1988年12月全部竣工。

大坝北抵汀北镇镜山，南接江南狮子包。

具有发电、航运、池洪、灌溉等综合效益。

大坝的兴建，使水库水位增高20多米，向上游回水100多公里，形成一个蓄水巨大的人造湖，同时也有效地改善了三峡航道的险情，使货运量由400万吨左右猛增到5000万吨以上。

为保证建坝后的顺利通航，大坝建有三座大型船闸，其中二号船闸是目前世界上少数巨型船闸之一。

为防止泥沙淤积和在特大洪水时池洪，大坝还建造了两座冲沙闸及池洪闸。

全长2561米，坝顶高70米，宽30米。

大坝中央有27个泄水闸，每秒可排泄11万立方米的特大洪水。

大坝控制流域面积100万平方千米，占长江流域总面积一半以上。

葛洲坝水利枢纽全长2561米，高70米，将长江一分为三，是世界上最长的水坝之一。

巨坝共用混凝土1000万立方米，各类金属6.5万吨。

如长虹卧波，横断长江。

主要由大江电站、二江电站、1号船闸、2号船闸、3号船闸、泄洪闸、冲沙闸等组成。

葛洲坝除了能够泄洪防涝，还能利用长江水力进行发电。

如果乘着万吨巨轮过葛洲坝，可以亲眼目睹巨大的轮船可以通过大坝的水位调节，在转眼之间上升几十米的感觉。

葛洲坝的泄洪闸放水时有着极其磅礴的气势，迸发的波涛和巨大的水声令人震撼。

水能计算及水电站主要参数选择水能计算是指对水能的利用进行量化和分析，以确定水电站的发电量和效益。

水电站的主要参数选择则是指根据水能、水源条件以及经济效益等因素，选择合适的水电站参数。

本文将从水能计算和水电站参数选择两个方面展开阐述。

首先，水能计算。

水能是指水流具有的动能和势能，是水电站发电的基础。

水能计算主要包括两个方面：水头计算和流量计算。

水头是指水流从高处流下时所具有的能量，一般采用水头高度来表示。

水头计算主要包括有效水头和净水头的计算。

有效水头是指水流经水电站水轮机之前的水头，净水头是指水轮机出水后的水头。

流量计算是指计算水电站通过水轮机流量的大小。

一般采用流量计算公式，利用流量计算公式可以计算出单位时间内的水流量，从而确定水电站的发电能力。

水能计算需要考虑水源的水流情况以及水电站的建设条件，以确保计算结果的准确性和可靠性。

其次，水电站主要参数选择。

水电站的主要参数包括装机容量、水头、流量以及出力等。

装机容量是指水电站所装设的水轮机的容量，是衡量水电站发电能力的重要指标。

装机容量的选择应结合水能资源、水源条件以及电网需求等因素进行综合考虑。

水头和流量是水电站的两个重要参数，水头的大小决定了水能的利用程度，流量的大小决定了水电站的发电能力。

水头和流量的选择应根据水源情况以及水电站的设计要求进行合理确定。

出力是指水电站的实际发电能力，是装机容量和利用小时数的乘积。

出力可以通过水能计算得到。

水电站参数的选择还需要考虑经济效益等因素，以确保水电站的投资回收和发电效益。

综上所述，水能计算和水电站主要参数选择是水能利用和水电站建设中的重要环节。

水能计算需要通过水头计算和流量计算来确定水电站的发电能力，以确保计算结果的准确性和可靠性。

水电站主要参数选择需要综合考虑水能资源、水源条件以及经济效益等因素，以选择合适的水电站参数，确保水电站的发电效益和经济效益。

水能计算和水电站参数选择的合理性和准确性对于水能利用和水电站建设具有重要意义。

水电站复习思考题（1）复习思考题（水轮机部分）（一）1.水电站的功能是什么，有哪些主要类型？2.水电站的装机容量如何计算？3.水电站的主要参数有哪些（H、Q N N装、P设、N保），说明它们的含义？4.我国水能资源的特点是什么？5.水力发电有什么优越性？复习思考题（水轮机部分）（二）1.水轮机是如何分为两大类的？组成反击式水轮机的四大部件是什么？水轮机根据转轮内的水流运动和转轮转换水能形式的不同可分为反击式和冲击式水轮机两大类。

组成反击式水轮机的四大部件是：引水部件、导水部件、工作部件、泄水部件2.反击式和冲击式水轮机各是如何调节流量的？反击式水轮机：水流在转轮空间曲面形叶片的约束下，连续不断地改变流速的大小和方向。

冲击式水轮机：轮叶的约束下发生流速的大小和方向的改变，将其大部分的动能传递给轮叶，驱动转轮旋转。

3.什么是同步转速，同步转速与发电机的磁极对数有什么关系?尾水管的作用是什么?同步转速：电机转子转速与定子的旋转磁场转速相同（同步）。

同步转速与发电机的磁极对数无关。

尾水管的作用：①将通过水轮机的水流泄向下游；②转轮装置在下游水位之上时，能利用转轮出口与下游水位之间的势能H2;③回收利用转轮出口的大部分动能4.水轮机的型号如何规定？效率怎样计算?根据我国“水轮机型号编制规则”规定，水轮机的型号由三部分组成，每一部分用短横线“一”隔开。

第一部分由汉语拼音字母与阿拉伯数字组成，其中拼音字母表示水轮机型式。

第二部分由两个汉语拼音字母组成，分别表示水轮机主轴布置形式和引水室的特征；第三部分为水轮机转轮的标称直径以及其它必要的数据。

水轮机的效率：水轮机出力（输出功率）与水流出力（输入功率）之比。

？=P/Pw5.什么是比转速?表示当工作水头H=1m、发出功率N=1kw时，水轮机所具有的转速n称为水轮机的比转速。

复习思考题（水轮机部分）（三）1.解释水轮机效率的组成，三种效率之间的关系如何？什么是水轮机的最优工况？水力效率 n s、容积效率n v、机械效率n j。
