基于FPGA的音频信号处理系统设计与实现随着科技的发展和音频技术的不断进步，音频信号处理系统被广泛应用于各个领域。
本文将介绍基于FPGA的音频信号处理系统的设计与实现，并探讨其中的原理和关键技术。
一、引言随着数字音频技术的快速发展，音频信号处理系统的需求日益增长。
传统的音频信号处理方法往往通过软件实现，但其实时性和处理能力受到了限制。
而基于FPGA的音频信号处理系统具有高速运算、低延迟和灵活性强等优势，逐渐成为热门研究方向。
二、FPGA的基本原理FPGA（Field Programmable Gate Array）是一种可编程逻辑器件，其内部由大量可编程的逻辑资源和存储器单元组成。
通过在FPGA上配置电路，可以实现各种不同的功能，包括音频信号处理。
三、音频信号处理系统的设计1. 模拟信号输入音频信号一般以模拟信号的形式输入到系统中，需要进行采样和模数转换。
采样率的选择应根据音频信号的特点和需求进行合理确定。
2. 数字信号处理在FPGA上设计并实现各种数字信号处理算法，如滤波、均衡、降噪等。
选择适合的算法和优化算法实现的技术，以提高系统的处理能力和性能。
3. 实时性要求由于音频信号的特性需保证处理系统的实时性。
FPGA的高并行性和硬件级别的实时性特点，使得其能够满足音频信号处理系统的实时性要求。
4. 数据存储与输出经过数字信号处理后的音频信号可以存储在FPGA内部的存储器中或外部的存储器中，也可以通过数字转模拟的方式输出到外部设备中。
四、关键技术与应用1. 快速算法优化为提高音频信号处理系统的处理速度，可以采用快速算法进行优化，如FFT（Fast Fourier Transform）等。
这些优化算法能够在保证处理结果准确性的前提下有效提高系统的运算速度。
2. 并行计算FPGA的并行计算能力是其强大的优势之一，可以将音频信号的处理任务进行拆分，同时进行多路处理，从而提高整个系统的处理能力。
3. 运算精度的选择在音频信号处理系统中，需要根据处理需求选择合适的运算精度。
生物医学信号处理与分析系统设计与实现随着现代医学技术的发展，生物医学信号处理与分析系统在医学研究和临床实践中发挥着重要作用。
该系统能够处理和分析来自人体的各种生物医学信号，如心电图（ECG）、脑电图（EEG）、肌电图（EMG）等，以帮助医生作出准确的诊断并制定科学的治疗方案。
生物医学信号处理与分析系统的设计与实现需要考虑多个因素，如采集设备的选择、信号预处理、特征提取与分类、数据可视化等。
下面将分别对这些方面进行探讨。
首先，采集设备的选择是系统设计的关键。
常见的生物医学信号采集设备包括心电图仪、脑电图仪、肌电图仪等。
根据具体需求，可以选择合适的设备来采集所需信号。
此外，设备的性能和稳定性也需要考虑，确保采集到的信号质量可靠。
其次，信号预处理是一个重要的环节。
生物医学信号往往存在噪声的干扰，因此需要对信号进行预处理，以提高信号的质量。
信号预处理包括滤波、抗干扰、降噪等步骤。
滤波可以去除信号中的高频噪声和低频干扰，抗干扰可以减少来自外界的干扰，降噪可以去除信号中的噪声成分。
预处理后得到的信号较为清晰，为后续的特征提取和分类做好准备。
特征提取与分类是生物医学信号处理的核心任务。
通过对信号进行特征提取，可以提取出信号中的信息并量化为可供分析的特征。
常见的特征包括时域特征、频域特征和时频特征等。
时域特征指的是信号在时间上的统计特性，如平均值、方差等；频域特征指的是信号在频率上的统计特性，如功率谱密度等；时频特征指的是信号在时间和频率上的联合分析，如小波变换等。
特征提取完毕后，需要对特征进行分类，以实现对信号的自动识别和分类。
常用的分类方法包括支持向量机、人工神经网络、决策树等。
数据可视化是生物医学信号处理与分析系统中非常重要的一部分。
通过将处理和分析结果以可视化的方式展示给医生或研究人员，可以方便他们对信号进行观察和判断。
数据可视化可以采用图表、图像、动画等形式，以直观、清晰的方式展示信号处理的结果。
最后，生物医学信号处理与分析系统的实现需要结合计算机技术和软件工程的知识。
0引言光电检测在现代的工业自动化领域中已获得越来越多的关注，显示出广阔的应用前景。
例如，大米色选机、生物医学应用中都需要从背景噪声中将有用的微弱光电信号提取出来。
同时，越来越复杂的测试条件、高度自动化的工业化生产需要功能强大、系统灵活的新一代测试仪器，从简单功能组合向以计算机为核心的通用虚拟测试平台过渡、从硬件模块向软件形式过渡，代表着电子测试仪器的发展方向，图形化虚拟仪器集成开发环境LabVIEW（Laboratory Virtual Instrument Engineering Workbench）提供了一个非常好的开发平台[1]。
本文针对微弱光电信号的采集和处理问题，利用光敏二极管采集，并对转化的初始光电信号进行调理，设计由仪用放大器构成的前置放大电路。
加州理工学院曾对光通信中的微弱光信号的检测器，做过使用或不使用前置放大器，以及用不同特性的放大器进行过深入的实验研究，给出了各种比较数据，证明在对微弱光信号检测系统中使用性能优良的前置放大器对于提升系统性能是非常重要的[2]。
本文提出将信号放大滤波后送入C8051F040单片机中，采用虚拟仪器技术，利用LabVIEW作为该光电检测系统信息处理的平台，可以实时显示采集信号的直观信息，同时软件中丰富的数据处理包可以分析出信号的幅度、频率和频谱等信息。
1系统总体设计该系统主要由以下几个部分构成：首先，是微弱光信号采集部分，通过光电转换器件来实现把光传感信号转换为模拟电信号。
其次，采集得到模拟电信号进入前置的两级放大电路中，将比较微弱的模拟电信号进行增益放大，再经过滤波后，得到较为稳定纯净的电信号，由于系统选用的C8051F040单片机内部包含高速A/D转换部件，所以可以将模拟电信号直接送入单片机的内部，单片机是数据采集和转换电路的控基于LabVIEW的微弱光电信号采集与处理系统的设计*何玲玲，张仲，葛立峰（安徽大学电子科学与技术学院，合肥230039）摘要：微弱光电信号的采集与处理技术是工业自动化中常见的一个问题。

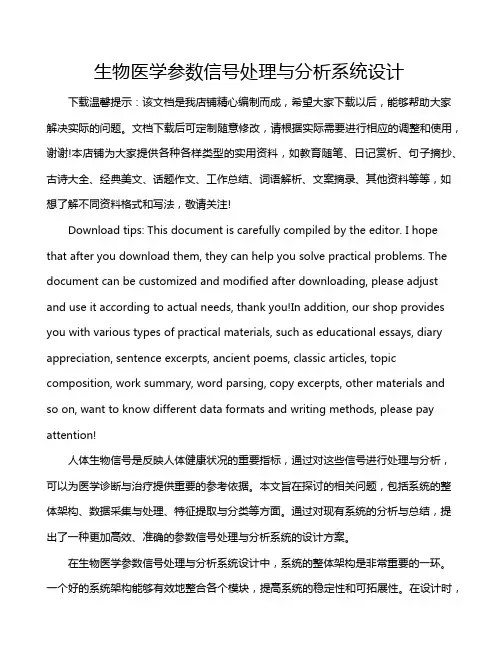

生物医学参数信号处理与分析系统设计下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!人体生物信号是反映人体健康状况的重要指标，通过对这些信号进行处理与分析，可以为医学诊断与治疗提供重要的参考依据。

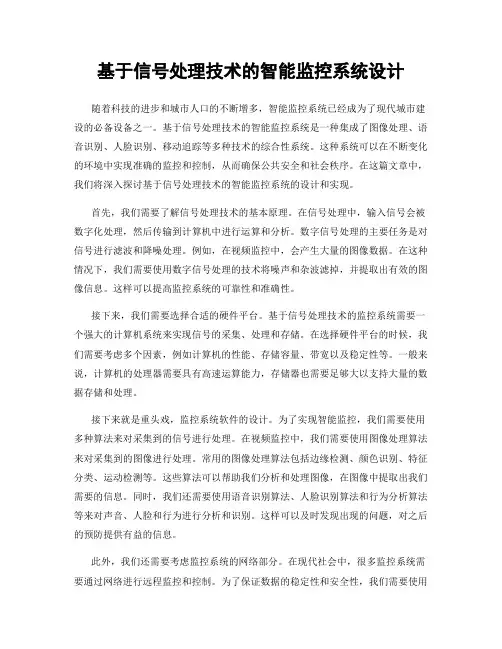

基于信号处理技术的智能监控系统设计随着科技的进步和城市人口的不断增多，智能监控系统已经成为了现代城市建设的必备设备之一。
基于信号处理技术的智能监控系统是一种集成了图像处理、语音识别、人脸识别、移动追踪等多种技术的综合性系统。
这种系统可以在不断变化的环境中实现准确的监控和控制，从而确保公共安全和社会秩序。
在这篇文章中，我们将深入探讨基于信号处理技术的智能监控系统的设计和实现。
首先，我们需要了解信号处理技术的基本原理。
在信号处理中，输入信号会被数字化处理，然后传输到计算机中进行运算和分析。
数字信号处理的主要任务是对信号进行滤波和降噪处理。
例如，在视频监控中，会产生大量的图像数据。
在这种情况下，我们需要使用数字信号处理的技术将噪声和杂波滤掉，并提取出有效的图像信息。
这样可以提高监控系统的可靠性和准确性。
接下来，我们需要选择合适的硬件平台。
基于信号处理技术的监控系统需要一个强大的计算机系统来实现信号的采集、处理和存储。
在选择硬件平台的时候，我们需要考虑多个因素，例如计算机的性能、存储容量、带宽以及稳定性等。
一般来说，计算机的处理器需要具有高速运算能力，存储器也需要足够大以支持大量的数据存储和处理。
接下来就是重头戏，监控系统软件的设计。
为了实现智能监控，我们需要使用多种算法来对采集到的信号进行处理。
在视频监控中，我们需要使用图像处理算法来对采集到的图像进行处理。
常用的图像处理算法包括边缘检测、颜色识别、特征分类、运动检测等。
这些算法可以帮助我们分析和处理图像，在图像中提取出我们需要的信息。
同时，我们还需要使用语音识别算法、人脸识别算法和行为分析算法等来对声音、人脸和行为进行分析和识别。
这样可以及时发现出现的问题，对之后的预防提供有益的信息。
此外，我们还需要考虑监控系统的网络部分。
在现代社会中，很多监控系统需要通过网络进行远程监控和控制。
为了保证数据的稳定性和安全性，我们需要使用高速的网络和安全的数据加密技术来完成数据传输和通讯。

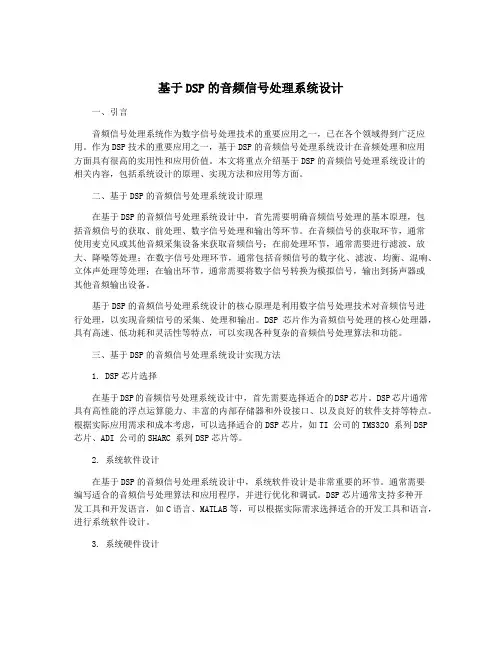

基于DSP的音频信号处理系统设计一、引言音频信号处理系统作为数字信号处理技术的重要应用之一，已在各个领域得到广泛应用。
作为DSP技术的重要应用之一，基于DSP的音频信号处理系统设计在音频处理和应用方面具有很高的实用性和应用价值。
本文将重点介绍基于DSP的音频信号处理系统设计的相关内容，包括系统设计的原理、实现方法和应用等方面。
二、基于DSP的音频信号处理系统设计原理在基于DSP的音频信号处理系统设计中，首先需要明确音频信号处理的基本原理，包括音频信号的获取、前处理、数字信号处理和输出等环节。
在音频信号的获取环节，通常使用麦克风或其他音频采集设备来获取音频信号；在前处理环节，通常需要进行滤波、放大、降噪等处理；在数字信号处理环节，通常包括音频信号的数字化、滤波、均衡、混响、立体声处理等处理；在输出环节，通常需要将数字信号转换为模拟信号，输出到扬声器或其他音频输出设备。
基于DSP的音频信号处理系统设计的核心原理是利用数字信号处理技术对音频信号进行处理，以实现音频信号的采集、处理和输出。
DSP芯片作为音频信号处理的核心处理器，具有高速、低功耗和灵活性等特点，可以实现各种复杂的音频信号处理算法和功能。
三、基于DSP的音频信号处理系统设计实现方法1. DSP芯片选择在基于DSP的音频信号处理系统设计中，首先需要选择适合的DSP芯片。
DSP芯片通常具有高性能的浮点运算能力、丰富的内部存储器和外设接口、以及良好的软件支持等特点。
根据实际应用需求和成本考虑，可以选择适合的DSP芯片，如TI 公司的TMS320 系列DSP 芯片、ADI 公司的SHARC 系列DSP芯片等。
2. 系统软件设计在基于DSP的音频信号处理系统设计中，系统软件设计是非常重要的环节。
通常需要编写适合的音频信号处理算法和应用程序，并进行优化和调试。
DSP芯片通常支持多种开发工具和开发语言，如C语言、MATLAB等，可以根据实际需求选择适合的开发工具和语言，进行系统软件设计。
基于DSP的音频信号处理系统设计一、导言随着数字信号处理（DSP）技术的不断发展和成熟，其在音频信号处理领域的应用也越来越广泛。
基于DSP的音频信号处理系统不仅可以实现高质量的音频处理和增强，也可以满足不同应用场景下的需求，如音频通信、娱乐、音频分析等。
本文将针对基于DSP的音频信号处理系统进行设计，从系统结构、信号处理算法、硬件平台等方面进行介绍和分析。
二、系统结构设计基于DSP的音频信号处理系统的设计首先需要确定系统的结构框架。
一般来说，这个结构包括了输入模块、DSP处理模块、输出模块和控制模块。
输入模块用于接收音频信号，可以是来自麦克风、音乐播放器、电视等各种音频设备。
DSP处理模块是音频信号处理的核心部分，其中包括了各种信号处理算法和算法的实现。
输出模块用于将处理后的音频信号输出到扬声器、耳机等输出设备中，以供用户听取。
控制模块可以用来控制和调节系统参数、算法选择、音频效果等。
三、信号处理算法音频信号处理系统的设计离不开各种信号处理算法的选择和实现。
常见的音频信号处理算法包括了滤波、均衡器、混响、压缩、编码解码等。
滤波算法用于去除音频信号中的杂音和干扰，使音频信号更加清晰；均衡器算法可以调节音频信号的频谱特性，使音频输出更加平衡；混响算法用于模拟不同的音频环境和效果；压缩算法可以调节音频信号的动态范围，使音频输出更加均衡；编码解码算法用于音频信号的数字化和解码处理。
在实际应用中，根据不同场景和需求，可以选择不同的信号处理算法，并通过DSP处理模块进行实现和调节。
四、硬件平台设计在基于DSP的音频信号处理系统的设计中，硬件平台的选择和设计也是非常重要的一部分。
常见的DSP芯片有TI的TMS320系列、ADI的Blackfin系列、Freescale的i.MX系列等。
在选择DSP芯片的还需要考虑到外围设备的选择和接口设计，如ADC（模数转换器）、DAC（数模转换器）、存储器、通信接口等。
为了提高系统的性能和稳定性，还需要考虑到功耗、体积、散热等方面的问题。

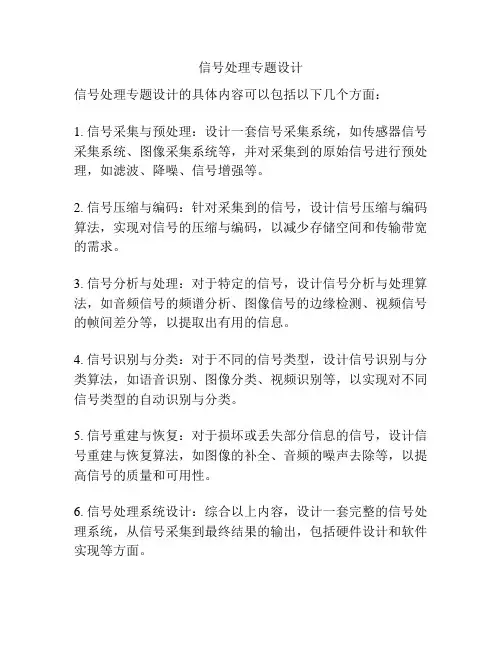

信号处理专题设计
信号处理专题设计的具体内容可以包括以下几个方面：
1. 信号采集与预处理：设计一套信号采集系统，如传感器信号采集系统、图像采集系统等，并对采集到的原始信号进行预处理，如滤波、降噪、信号增强等。
2. 信号压缩与编码：针对采集到的信号，设计信号压缩与编码算法，实现对信号的压缩与编码，以减少存储空间和传输带宽的需求。
3. 信号分析与处理：对于特定的信号，设计信号分析与处理算法，如音频信号的频谱分析、图像信号的边缘检测、视频信号的帧间差分等，以提取出有用的信息。
4. 信号识别与分类：对于不同的信号类型，设计信号识别与分类算法，如语音识别、图像分类、视频识别等，以实现对不同信号类型的自动识别与分类。
5. 信号重建与恢复：对于损坏或丢失部分信息的信号，设计信号重建与恢复算法，如图像的补全、音频的噪声去除等，以提高信号的质量和可用性。
6. 信号处理系统设计：综合以上内容，设计一套完整的信号处理系统，从信号采集到最终结果的输出，包括硬件设计和软件实现等方面。
在设计过程中，可以选择合适的信号处理工具和软件平台，如MATLAB、Python等，以加快开发效率和实现算法的验证和优化。
同时，可以选择一些具体的应用场景，如医疗、通信、图像处理等，将信号处理的理论知识与实际应用相结合，提高设计的实用性和可操作性。
CVI简介随着电子技术、计算机技术的高速发展及其在电子测量技术与仪器领域的应用，新的测试理论、测试方法、测试领域以及仪器结构不断出现，电子测量仪器的功能和作用也发生了质的变化，仪器与计算机技术的深层次结合产生了全新的仪器结构概念——虚拟仪器。
它的出现使测试仪器与计算机之间的界限消失，从此开始了测量仪器的新时代。
虚拟仪器强调软件的作用，提出了“软件就是仪器”的概念。
1、虚拟仪器技术随着计算机技术、大规模集成电路技术和通信技术的飞速发展，仪器技术领域发生了巨大的变化，美国国家仪器公司（National Instruments,简称NI）于20世纪80年代中期首先提出基于计算机技术的虚拟仪器的概念，把虚拟测试技术带入新的发展时期，随后研制和推出了基于多种总线系统的虚拟仪器。
经过十几年的发展，虚拟仪器技术将高速发展的计算机技术、电子技术、通信技术和测试技术结合起来，开创了个人计算机仪器时代，是测量仪器工业发展的一个里程碑。
1.1虚拟仪器概念1.虚拟仪器概念所谓虚拟仪器，就是在以个人计算机为核心的硬件平台上，由用户设计定义、具有虚拟面板、测试功能由测试软件实现的一种计算机仪器系统。
操作者用鼠标或键盘操作虚拟面板，就如同使用一台专用测量仪器，虚拟仪器的出现使测量仪器与个人计算机的界限模糊了。
虚拟仪器的实质是利用计算机显示器的显示功能来模拟传统仪器的控制面板，以多种形式表达输出检测结果，利用计算机强大的软件功能实现数据信号的运算、分析和处理，利用I/O 接口设备完成信号的采集、测量和处理，从而完成各种测试功能的一种计算机仪器系统。
“虚拟”主要包含以下两方面的含义。
1）新能源强的面板虚拟仪器面板上的各种“控件”与传统仪器面板上的各种“器件”所完成的功能是相同的。
如由各种开关按键显示器等实现仪器电源的“通”、“断”，被测信号“输入通道”、“放大倍数”等参数设置，测量结果“数值显示”、“波形显示”等。
传统仪器面板上的器件都是实物，而且都通过手动和触摸完成操作的，而虚拟仪器面板控件是外形与实物相似的图表，“通”、“断”、“放大”等对应着相应的软件程序，这些软件已经设计好了，用户只需选用代表该种软件程序的图形控件即可，用计算机的鼠标对其进行操作。
基于DSP的音频信号处理与放大系统设计一、前言数字信号处理（DSP）技术在音频处理中得到了广泛的应用。
本文旨在设计一个基于DSP的音频信号处理与放大系统，实现对音频信号的处理、调节和放大。
该系统采用了TMS320C6713 DSP芯片作为核心处理器，能够实现高效率、高精度的数字信号处理。
本文将从系统设计的需求出发，分析系统架构、设计参数、算法实现和系统性能等方面进行详细阐述。
二、系统需求分析输入/输出该系统的输入为音频信号，一般来自音频采集器、CD、MP3等设备。
输出为音频放大信号，一般连接至功放、扬声器等设备。
为保证音频信号质量，系统应具有输入阻抗高、噪声低、失真小的特点。
放大输出信号应具有高保真度、低失真度、大输出功率等特点。
系统性能该系统应满足以下要求：（1）输入阻抗：> 10kΩ（2）噪声：< 0.1mV（3）失真：< 0.1%（4）输出功率：> 50W（5）频率响应：20Hz-20kHz（6）信噪比：> 90dB（7）总谐波失真：< 0.5%系统算法系统应支持以下算法：（1）音频采集（2）滤波处理（3）音量调节（4）均衡器（5）混响效果三、系统设计系统架构该系统采用了TMS320C6713 DSP芯片作为核心处理器，外围连接音频采集器、音频处理器、音频放大器等模块。
系统框图如下所示：+--------+ +--------+ +--------+|音频采集器|------->| DSP芯片|------->| 音频放大器|+--------+ +--------+ +--------+|+--------+| 音频处理器|+--------+系统参数（1）输入阻抗：系统采用运放作为输入级，输入阻抗可达到10MΩ以上。
（2）噪声：系统采用低噪声运放，噪声可控制在0.1mV以下。
（3）失真：系统采用高精度ADC/DAC芯片和高质量音频放大器，失真可控制在0.1%以下。
基于DSP的音频信号处理系统设计音频信号处理系统是利用数字信号处理（DSP）技术对音频信号进行处理和调节的系统。
随着数字技术的不断发展，数字信号处理在音频领域中越来越受到重视。
音频信号处理系统可以广泛应用于音响系统、通讯系统、音频编辑系统等领域，它能够对音频信号进行滤波、混响、均衡、压缩、编码解码等处理，提高音质和改善声音效果。
设计一套基于DSP的音频信号处理系统首先需要明确系统的功能需求和技术要求，然后进行硬件和软件设计、系统集成和调试等步骤。
在这个过程中需要考虑的因素有：音频信号的采集和处理、数字信号处理器的选择、算法设计和优化、系统的实时性和稳定性等。
音频信号处理系统的设计需要考虑的功能模块有：采集模块、数字信号处理模块、通信模块、控制模块等。
采集模块主要负责将模拟音频信号转换为数字信号，并将其送入数字信号处理器进行处理。
数字信号处理模块则对音频信号进行各种处理，如滤波、均衡、混响、压缩等。
通信模块可以实现系统与外部设备的通信，如数据传输、控制指令等。
控制模块则可以根据用户的需求对系统进行控制和调节。
在DSP的选择上，需要考虑系统的实时性、处理能力、功耗、成本等因素。
一般而言，音频处理系统需要具备足够的处理能力和实时性，因此选择处理能力较强的DSP是比较合适的选择。
DSP的功耗和成本也是需要考虑的因素。
在算法设计和优化方面，需要根据系统的功能需求进行相应的算法设计和优化。
滤波算法、均衡算法、混响算法、压缩算法等都需要根据系统的需求进行设计和优化，以满足系统的性能指标。
在系统的硬件设计和软件设计上，需要根据功能需求进行相应的设计。
硬件设计包括电路设计、PCB设计、外部接口设计等，软件设计则包括算法实现、驱动程序开发、用户界面设计等。
系统集成和调试则是将各个模块进行集成，并进行系统调试和性能验证。
基于ＭｅａｓｕｒｅｍｅｎｔＳｔｕｄｉｏ的信号处理系统设计[摘要]:本文采用虚拟仪器软件NI Measurement Studio实现了典型的信号处
理系统。
该程序在VC++.NET环境中调试通过,通过引入Measurement Studio用户界面控件和分析函数库,该设计可以将混有高斯白噪声的正弦信号通过滤波提取出,并且分别计算得到其频谱。
该方法开发效率高,试验结果准确可靠。
[关键词]:Measurement StudioVisual C++ 频谱滤波
一、引言
本文实现了一个采用虚拟仪器软件Measurement Studio的信号处理系统。
Measurement Studio是美国国家仪器公司(National Instruments)针对测控工程、高级科学分析、数据采集(DAQ)等领域而开发的最优化仪器控制助手。
Measurement Studio集成到Visual Studio的开发环境中,提供包括各种类别和测试、测量与自动化应用的控件,极大地缩短了应用开发时间。
典型的信号处理系统包括信号的滤波,频谱变换等。
本文使用Visual C++与Measurement Studio设计实现了信号的滤波及频谱变换。
二、构建一个Measurement Studio应用程序
以Visual Studio .NET 2003为例,介绍使用Visual C++开发Measurement Studio程序的方法。
在安装Measurement Studio成功后,打开菜单,选择新建项目,在弹出的对话框中左侧项目一栏中选择“Measurement Studio Projects/Visual C++ Projects”,模板一栏中选择“MFC Application”,填上项目名称点击确定按钮。
然后,会弹出Measurement Studio MFC Application向导。
然后,根据自己的开发需求进行选择,以确定应用程序的特性。
在生成的对话框模板上放置四个CWGraph控件,一个CWSlide控件,两个Button以及四个Static Text控件。
其布局如图1示:
三、信号滤波
在为“产生信号”按钮添加响应函数,主要功能是产生正弦信号和高斯白噪声,通过滤波得到原始的正弦信号。
源代码如下:
double NoiseAmp=0.5;//噪声幅度
double SineAmp=1.0;/正弦信号幅度
double Cycles=5.0;//正弦信号周期
double phase=0.0;//正弦信号相位
CNiReal64Vector vNoise(1000);//噪声数据
CNiReal64Vector vFNoise(1000);//滤波后噪声数据
CNiReal64Vector vData(1000);//原始数据
CNiReal64Vector vFilter(1000);//滤波后数据
double fs=1000;/1000个采样点
double FreqLowCut=24;//低通滤波器截止频率24 Hz
double FreqHighCut=150;//高通滤波器截止频率150 Hz
CNiMath::WhiteNoiseWave(vNoise, NoiseAmp, -1); //产生高斯白噪声
//滤除噪声信号的低频部分
CNiMath::ButterworthHighPass(vNoise, vFNoise, fs, FreqHighCut);
//产生正弦波
CNiMath::SineWave(vData, phase, SineAmp, (Cycles/vData.GetSize()));
vData=vData+vFNoise; //噪声加入到正弦波中
//将信号通过低通滤波器
CNiMath::ButterworthLowPass(vData, vFilter, fs, FreqLowCut);
m_Graph1.PlotY(vData); //在”有噪信号”图表控件上绘制数据曲线
m_Graph3.PlotY(vFilter); //在”去噪信号”图表控件上绘制数据曲线
四、计算信号频谱
信号处理中往往需要计算信号的频谱,可以通过Measurement Studio提供的库函数直接计算信号的双边谱,下面的源代码是以有噪信号为例计算信号的单边谱:
CNiReal64Vector realData1,imagData1;//数据实部、虚部
realData1.SetSize(vData.GetSize());
imagData1.SetSize(vData.GetSize());
realData1=vData;
CNiMath::FFT(realData1,imagData1);//FFT变换
UINT numPts = vData.GetSize()/2;
double scalingFactor = 1.0/fs;
double deltaFreq = fs*scalingFactor;
CNiReal64Vector frequencyData1(numPts);
CNiReal64Vector zaosheng1(numPts);
for(unsigned long i = 0;i< numPts;i++)
{
double a=abs(realData1[i]);
double b=abs(imagData1[i]);
zaosheng1[i]=sqrt((a*a+b*b));
}
for(UINT i=1;i<numPts;i++)
{
frequencyData1[i]=zaosheng1[i]*scalingFactor*sqrt(2.0);
}
frequencyData1[0] = zaosheng1[0]*scalingFactor;
m_Graph2.PlotY(frequencyData1,0.0,deltaFreq);//绘制第一幅图的频谱
五、结束语
通过使用Measurement Studio提供的用户界面控件和分析函数库,在Visual C++环境中实现了典型的信号处理系统,降低了开发此类程序的复杂性,缩短了程序开发周期。
实践证明,本方法具有准确性高、可靠稳定性好等特点。
参考文献:
[1]陈后金.数字信号处理[M].北京:高等教育出版社,2005.
[2]孙沉芳.基于MeasurementStudio的数字滤波器设计与实现[J].兰州交通大学学报,2006,(12):33-35.
[3]岳玮.基于MeasurementStudio的数据采集系统的设计与实现[J].北京机械工业学院学报,2006,(9):1-3.。
