高速实时信号处理器结构与系统高梅国电话Email-精品

《高速高阶相干光通信系统中关键技术的研究》篇一一、引言随着信息技术的飞速发展，数据传输速率和容量需求的不断增长，高速高阶相干光通信系统成为了研究热点。

相干光通信系统以其高带宽、大容量、低噪声等优势，在长距离、大容量的光网络传输中发挥着重要作用。

本文将重点研究高速高阶相干光通信系统中的关键技术，包括调制解调技术、光放大技术、光信号处理技术和光器件技术等。

二、调制解调技术调制解调技术是相干光通信系统的核心技术之一。

在高速高阶相干光通信系统中，调制技术的主要目标是提高光信号的传输速率和带宽利用率。

常见的调制方式包括正交振幅调制（QAM）、正交频分复用（OFDM）等。

这些调制方式能够有效地提高光信号的传输速率和带宽利用率，但同时也对解调技术提出了更高的要求。

解调技术主要包括数字信号处理和模拟信号处理两种方式。

数字信号处理解调技术具有高灵敏度、低噪声等优点，适用于高速高阶调制系统的解调。

模拟信号处理解调技术则具有较低的复杂度和成本，适用于一些低速或中等速率的系统。

在高速高阶相干光通信系统中，数字信号处理解调技术是主要的研究方向。

三、光放大技术光放大技术是提高光信号传输距离和保证系统性能的关键技术之一。

在相干光通信系统中，常用的光放大器包括掺铒光纤放大器（EDFA）、拉曼光纤放大器等。

EDFA具有增益高、噪声低等优点，但存在增益平坦度差的问题；拉曼光纤放大器则具有较宽的增益带宽和平坦的增益特性，但成本较高。

针对不同需求，研究者们还在不断探索新的光放大技术。

四、光信号处理技术光信号处理技术包括光滤波、光时分复用、光正交化等技术。

其中，光滤波技术用于提取有用的信号成分并抑制噪声和干扰；光时分复用技术则能进一步提高系统的传输容量；而光正交化技术则能提高系统的抗干扰能力和接收灵敏度。

这些技术在高速高阶相干光通信系统中发挥着重要作用，能够有效提高系统的性能和传输效率。

五、光器件技术光器件是构成相干光通信系统的基础，包括光源、光探测器、光纤等。

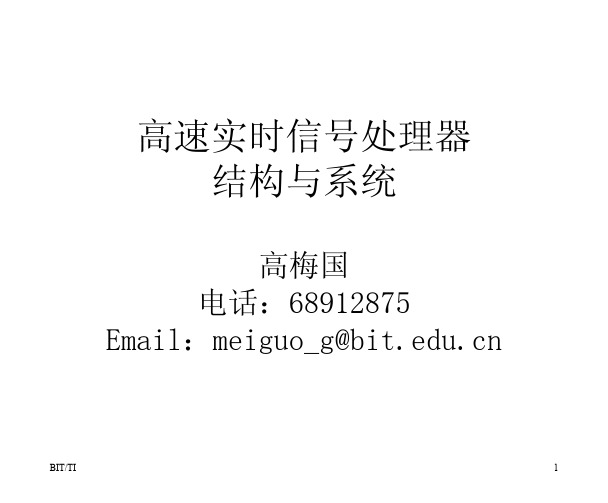

高速实时信号处理器结构与系统高梅国电话：68912875 Email：meiguo_g@数字信号处理器结构•处理器基本结构•指令控制单元与流水线•处理单元与数据通道•存储器结构•Cache•VLIW结构•SIMD结构•中断机制•片上通用外设结构1、处理器•中央处理器–是指能解释并执行指令的一种功能单元，它至少包含有一个指令控制单元和一个算术与逻辑运算单元，常称为CPU (CentralProcessing Unit)•微处理器–是包含中央处理器的能进行数据操作（处理和传输）的一种电子芯片，常简称处理器•处理器–常指微处理器，也指由微处理器为核心组成的数据处理设备或系统。

2、处理器：结构3、处理器：组成•构成–控制单元–数据处理单元（数据通道）–存储器•控制单元–是指令操作的部件，完成处理器指令的取指、译码、执行操作，由控制器、程序计数器和指令寄存器组成。

–采用程序存储结构，即程序存放在存储器中，程序由指令组成，控制单元操作由指令驱动，机器一经启动，就按照程序指定的逻辑顺序把指令从存储器中读出来逐条执行，自动完3、处理器：组成•控制单元3、处理器：组成•处理单元和数据通道–完成指令指定的数据操作，它由算术逻辑单元、寄存器堆组成。

–算术逻辑单元完成加法、乘法等算术运算和与、或、非、移位等逻辑操作；–寄存器堆存放算术运算和逻辑操作的操作数。

•存储器–是程序指令和数据的存储单元，它按层次结构组成–处理器芯片可包括高速存储缓存和片上存储器3、处理器：组成•处理单元和数据通道4、处理器：数字信号处理器•数字信号处理器根据信号处理的特点–控制单元包含地址产生器，专门负责按指令的要求产生下一条指令和操作数的存储单元地址，可进行数字滤波、FFT等处理的循环寻址和位翻转寻址。

–算术逻辑单元包含硬件乘法累加器，单指令周期实现MAC（Multiply and Accumulate）运算。

–存储器采用哈佛结构，程序存储空间和数据存储空间分开，在一个指令周期可同时进行指令和数据从存储器的读取。

北京理工大学雷达技术研究所诚招保研生(2011-09-02 20:16:52)北京理工大学信息与电子学院雷达技术研究所的科研实力在国内高校同领域里居翘楚地位，科研工作几乎涉及到国内所有的与雷达相关的重大计划（e.g.探月计划），享誉国内外。

现诚募“新兵”！欢迎符合条件的优秀学生来我们所读研。

如果你来自“211”工程高校，并取得了贵校的推荐免试资格，英语四级在425分以上，即可与我们联系保研事宜（“985工程”高校优势学科和国家重点学科的大四学生、在一级学术刊物发表论文、或获科研成果奖、或在全国重大竞赛中获奖者可优先考虑）。

如果您关心助研费等具体问题，请Email联系，我会把具体情况告诉您。

我们的助研费和奖金是很丰厚的。

联系人：傅雄军，010-6891-8294，fuxiongjun@。

新浪微博上的用户名：冰溪布衣_傅雄军我们是一个团队，每个入学的研究生会得到多个导师的共同培养。

高梅国教授大课题组的10名硕士生导师简介如下。

高梅国：教授，博士生导师。

雷达技术研究所副所长，863专家，总装技术专业组专家，DSP应用技术专家委员会副主任委员。

主要从事雷达信号处理、电子对抗、空间目标探测识别技术、高速实时信号处理技术等方向的研究，在上述研究领域均具有很大的行业影响力。

主持参加完成了多种雷达、导引头、电子对抗的信号处理机和圆接收阵雷达、穿树丛雷达、空间目标雷达探测增程设备研制等40余项科研项目。

曾获国家发明三等奖1项、部级科技奖5项，发表论文100余篇，编著有《高速实时数字信号处理器结构和系统》。

已指导硕士生50余人，博士生20余人。

曾在加拿大卡尔加里大学任高级访问学者半年。

是北京市“五四”奖章获得者。

付佗：副研究员。

1995年9月至2004年3月就读于北京理工大学电子工程系，获工学博士学位，2004年4月至2006年10月在东南大学无线电工作系做博士后研究，2006年10月至今在北京理工大学工作。

目前主要从事雷达系统和信号处理方面的科研和教学工作，研究方向为空间监视和阵列信号处理。

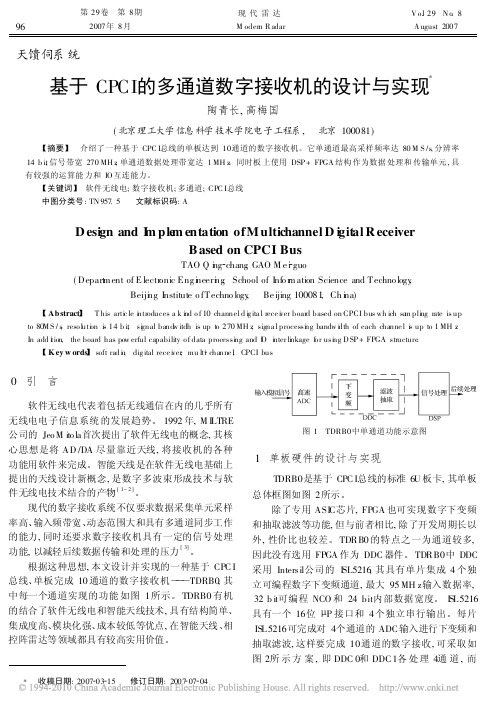

天馈伺系统基于CPCI 的多通道数字接收机的设计与实现*陶青长,高梅国(北京理工大学信息科学技术学院电子工程系, 北京100081)摘要介绍了一种基于CPC I 总线的单板达到10通道的数字接收机。

它单通道最高采样频率达80M S /s ,分辨率14b it ,信号带宽270MH z ,单通道数据处理带宽达1MH z 。

同时板上使用DSP +FPGA 结构作为数据处理和传输单元,具有较强的运算能力和IO 互连能力。

关键词 软件无线电;数字接收机;多通道;CPC I 总线中图分类号:TN 957.5 文献标识码:AD esi gn and I m ple m entation ofM ultichannel D i gital R eceiverB ased on CPCI BusTAO Q i n g chang ,GAO M e i guo(Depart m ent of E lectr onic Eng i n eeri n g ,School of I nfo r m ation Science and Techno logy ,Beiji n g I nstitute o fTechno logy , Be ijing 100081,Ch i n a)Ab stractT his arti c le i ntroduces a k i nd o f 10channel d i g ita l rece i ver board based on CPCI bus wh ich sa m pli ng rate is upto 80M S /s ,reso l uti on i s 14b it ,si gnal band w itdh is up t o 270MH z ,signa l processi ng bandw i dth of each channe l i s up to 1MH z .In add i tion ,the board has pow erful capability o f data processi ng and I O i nter li nkage f o r usi ng D SP +FPGA structure .K ey w ords soft rad i o ;dig ital rece i ver ;mu lti channe ;l CPCI bus0 引 言软件无线电代表着包括无线通信在内的几乎所有无线电电子信息系统的发展趋势。

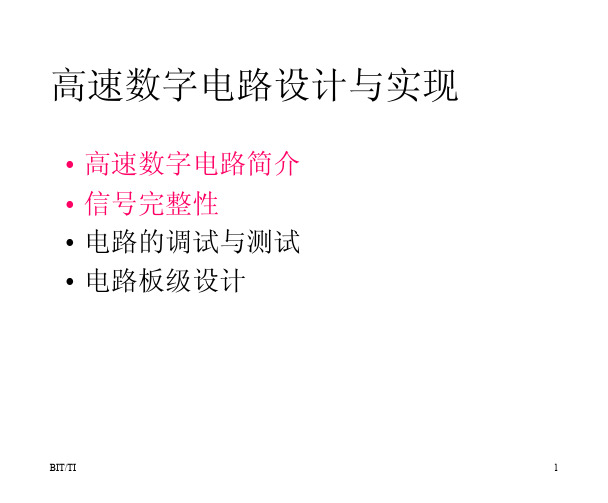

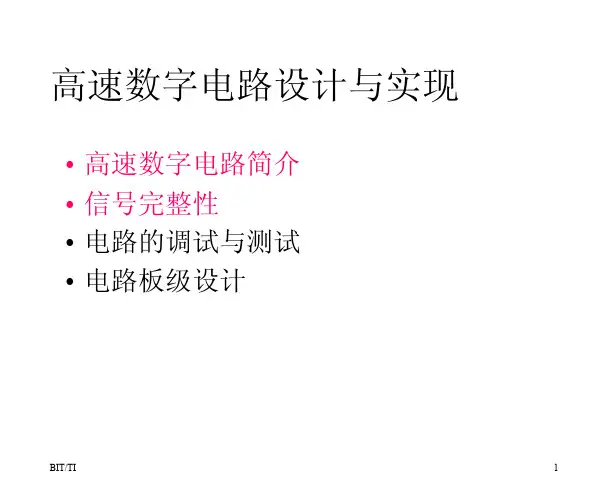

高速数字电路设计与实现•高速数字电路简介•信号完整性•电路的调试与测试•电路板级设计1、电路板级设计流程•创造一个电路板或系统级的电子产品设计的主要步骤有：–概念（concept）：定义技术需求、描述系统行为和决定设计的整体结构–原理图设计（schematic capture）：通过描述产品功能来获得设计原理图–板图设计（layout）阶段包含确定电路板上器件的最优布局和布线，还需要考虑用于多个电路板之间连接的电缆或者连接器的数量–制造（manufacture）和发布2、设计流程中的仿真验证•电路板传统的设计方式是设计然后建立一个物理（硬件）原型，把它放在测试工作台上进行调试直至可以工作•现在对系统工程师和布局布线工程师来说有许多可用的计算机辅助（computer-aided）仿真验证和分析工具。

2、设计流程中的仿真验证2、设计流程中的仿真验证•*模拟信号仿真，*混合信号仿真•*可制造性设计(DFM)•*射频(RF)•*设计规则检查(DRC)•*数字信号仿真•*信号完整性(SI)•*电气规则检查(ERC)•*焊接/热剖析(profile)•*电磁兼容性(EMC)*电磁干扰(EMI)•*热•*时序•*机械特性（振动、冲击、受压），*可靠性2、设计流程中的仿真验证•仿真模型包括–数字器件的VHDL，Verilog，C模型；–器件驱动和负载的IBIS模型；电源开关–放大器，稳压器，二极管和三极管，混合信号模／数转化器和比较器的SPICE模型–VHDL-AMS（混合信号，IEEE1076.1）–Verilog-A（模拟）和Verilog AMS（混合信号）3、通用信号处理机设计•指导思想–标准化–模块化–可重构–可配置–可编程–易开发3.1 系统设计的目标•基于标准总线的通用信息处理机•多处理器并行系统•“异构处理器的通用结构”•高速数据传输能力•标准化、模块化、可扩展•具有二次开发能力软硬件系统3.2 系统总线设计•以C-PCI标准总线技术为基础，配以高速数据传输总线、精确定时总线、以太网的4套总线相结合的并行处理机方案。

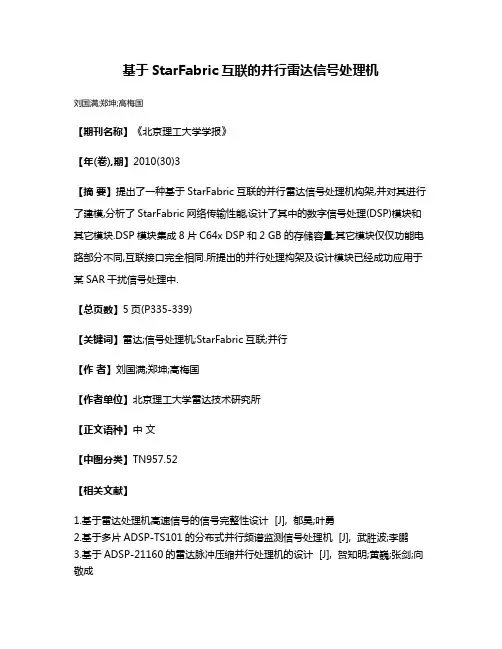

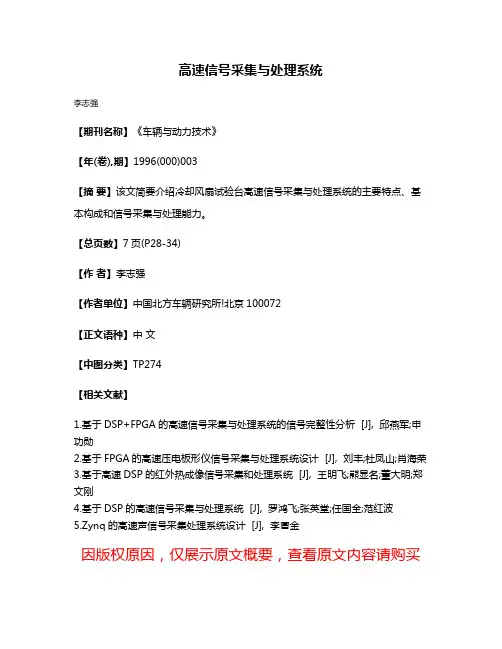

高速信号采集与处理系统
