北京某羽毛球场馆空调气流组织设计方案一、引言随着人们生活水平的提高，羽毛球作为一种集健身、娱乐、竞技于一体的运动，在北京及全国范围内逐渐流行。
为了给羽毛球爱好者提供一个舒适、专业的运动环境，北京某羽毛球场馆决定进行改造，特别邀请我们为其设计新的空调气流组织方案。
二、设计目标本次设计的主要目标是确保羽毛球场馆内的温度、湿度、空气质量等环境指标达到最佳状态，以满足运动员在比赛和训练过程中的需求。
同时，我们也要考虑如何通过合理的气流组织，尽可能减少空调能源消耗，实现绿色环保的运营。
三、设计方案1、空调系统布局：我们将采用中央空调系统，确保整个场馆的均匀制冷/制热。
中央空调系统能够更好地控制室内温度，减少场馆内外的温度差异。
2、气流组织：在比赛区和观众席，我们将采用喷口送风的方式，使空调送出的冷/热空气能迅速均匀地分布在场馆内。
喷口送风可以避免不必要的冷/热空气混合，提高空调效率。
3、排风系统：我们将设置合理的排风系统，确保场馆内的空气流通。
排风系统将安装在场地四周的围栏上，以避免对运动员和观众的视线造成干扰。
4、湿度控制：羽毛球场馆内的湿度也是一个重要的环境指标。
我们将通过空调系统的加湿和除湿功能，将湿度控制在50%-60%的最佳范围。
5、节能设计：我们将采用变频技术、能量回收等节能措施，以降低场馆的能源消耗。
同时，我们将根据场馆的实际使用情况，合理安排空调的运行时间，避免不必要的能源浪费。
四、结论通过以上的设计方案，我们旨在为北京某羽毛球场馆打造一个舒适、专业的运动环境，同时实现绿色环保的运营。
我们相信，通过我们的努力，能为羽毛球爱好者提供一个更好的运动体验。
随着社会经济的发展和科技的进步，空调工程在建筑行业中的地位日益重要。
为了保证空调工程的施工质量，提高施工效率，降低施工成本，本篇文章将阐述一份完整的空调工程施工组织设计方案。
施工组织设计的主要目的是确保空调工程的施工过程有序、高效，同时保障施工安全和工程质量。

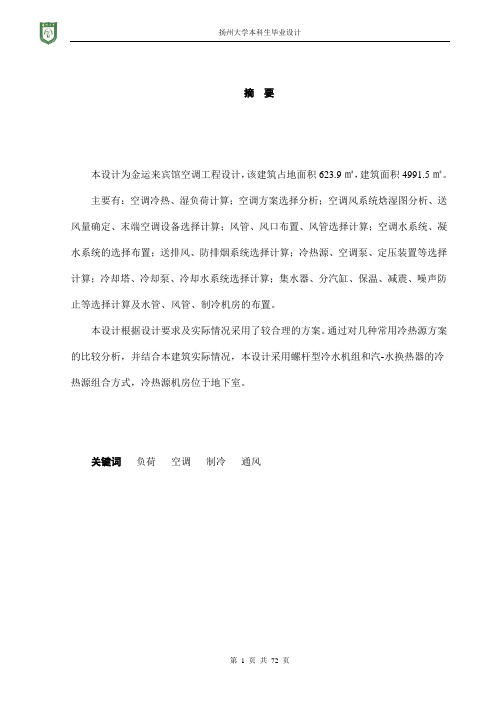

摘要本设计为金运来宾馆空调工程设计，该建筑占地面积623.9㎡，建筑面积4991.5㎡。
主要有：空调冷热、湿负荷计算；空调方案选择分析；空调风系统焓湿图分析、送风量确定、末端空调设备选择计算；风管、风口布置、风管选择计算；空调水系统、凝水系统的选择布置；送排风、防排烟系统选择计算；冷热源、空调泵、定压装置等选择计算；冷却塔、冷却泵、冷却水系统选择计算；集水器、分汽缸、保温、减震、噪声防止等选择计算及水管、风管、制冷机房的布置。
本设计根据设计要求及实际情况采用了较合理的方案。
通过对几种常用冷热源方案的比较分析，并结合本建筑实际情况，本设计采用螺杆型冷水机组和汽-水换热器的冷热源组合方式，冷热源机房位于地下室。
关键词负荷空调制冷通风SummaryThis design is the air conditioning project of Jinyunlai hotel. The building covers 623.9 m2 and its building area is 4991.5 m2.It mainly has the hot, the wet load computation; Air conditioning design proposal choice analysis; the air conditioning wind system enthalpy wet chart analysis, delivers the amount of wind determination, the terminal air conditioning equipment choice computation; wind tube, gusty area arrangement, wind tube choice computation; air conditioning aqueous system, condensing water system choice arrangement computation; delivers a row of wind, guards against discharges fume the system choice computation; The cold heat source, the air conditioning pump, choice computation and so on constant pressure unit; the cooling tower, cooling pumps, the cooling water system choice computation; The water collector, divides the cylinder, the heat preservation, the absorption of shock, the noise prevents and so on the choice computation and the water pipe, the wind tube, the refrigeration engine room arrangement. This design basis designed the request and the actual situation has used a more reasonable plan.After analyzing several uaual cooling and heating resources and the building feature, we decide to use water-cooling screw unit and vapor-water heat exchanger as the cooling and heating resources of air conditioning system relatively. The machine room of above equipments is placed in the underground floor.Key word The load Air conditioning Refrigeration Ventilates目录摘要 (1)1.1项目概况 (1)1.2室外设计参数 (1)1.3室内设计参数 (2)1.4其他设计依据 (2)1.4.1建筑材料： (2)1.4.2建筑材料传热系数 (2)1.4.3照明 (3)1.5设计原则 (3)2 空调冷热、湿负荷计算 (4)2.1 冷负荷计算 (4)2.1.1 外墙和屋面传热冷负荷 (4)2.1.2 外窗的温差传热冷负荷 (4)2.1.3 外窗太阳辐射冷负荷 (4)2.1.4 内围护结构的传热冷负荷 (5)2.1.5 人体冷负荷 (5)2.1.6 灯光冷负荷 (5)2.1.7 设备冷负荷 (6)2.1.8 伴随散湿过程的潜热冷负荷 (6)2.2热负荷计算 (6)2.2.1围护结构的耗热量 (6)2.2.2 门窗缝隙渗入冷空气的耗热量 (7)2.3 湿负荷计算 (7)2.4 冷热、湿负荷汇总 (10)2.5 新风量的确定 (10)2.5.1 单个房间空调系统最小新风量的确定 (11)2.5.2 多个房间空调系统最小新风量的确定 (11)3 冷、热源的确定 (12)3.1 冷、热源种类的选择 (12)3.2 三种方案的经济性比较 (13)3.3 冷水机组的选择 (15)4 空调系统的设计方案 (16)4.1 各种空调系统的特征及使用性 (16)4.2 几种空调系统的工况分析 (18)4.2.1 露点送风空调系统 (18)4.2.2 单风道V A V空调系统 (18)4.2.3 风机盘管+新风空调系统 (19)4.2.4 VRV变制冷剂流量多联分体式空调系统 (20)4.3 本工程各空调区域的设计方案 (20)4.3.1 客房空调系统 (20)4.3.2 大堂空调系统 (21)4.3.3 商场、餐厅空调系统 (21)4.4 空调系统送风量计算及设备选择校核 (21)4.4.1 风机盘管+新风系统 (21)4.4.2 全空气系统 (23)5 气流组织的设计 (27)5.1 气流组织的基本概念 (27)5.2 空调送风口与回风口选择计算 (27)5.2.1 送风口的选择计算 (27)5.2.2 回风口的选择计算 (29)5.3 空间气流分布的形式 (30)5.4 风管系统最不利环路压力损失计算 (30)6 冷、热源有关设备的选择 (32)6.1 冷冻水泵的选择 (32)6.1.1 水泵的流量计算 (32)6.1.2 水泵的扬程计算 (32)6.1.3冷冻水水系统的最不利环路的阻力 (32)6.2 冷却水系统的选择计算 (34)6.2.1 冷却塔选择计算 (34)6.2.2 冷却水泵的选择计算 (34)6.3 膨胀水箱的选择计算 (34)6.4 汽-水换热器的选择计算 (35)7 空调水系统的设计及计算 (37)7.1 空调水系统方式的选择 (37)7.2 冷冻水管路布置及管径的确定 (39)7.2.1 冷冻水管的计算 (39)7.2.2 凝结水管管径按下表选取： (39)7.3 水系统的泄水和排气 (39)7.3.1 泄水设计 (39)7.3.2 排气设计 (39)8 系统的保温、消声和隔振 (41)8.1 保温层的计算 (41)8.1.1 防止结露的保温层厚度 (41)8.1.2 保温层的经济厚度 (41)8.1.3 保温层厚度的确定 (42)8.2噪声及隔声、减振处理 (42)8.2.1 噪声来源 (42)8.2.2 消声、隔声处理 (42)8.2.3 减振设计 (43)9 通风系统的设计 (45)9.1 通风方式的选择 (45)9.2 排风量的计算 (45)9.2.1 地下室通风量的计算 (45)9.2.2 卫生间排风量的计算 (45)9.3 空调建筑的防火防烟措施 (46)9.3.1 建筑设计的防火和防排烟分区 (46)9.3.2 空调设计与防火防烟 (46)9.4 前室与楼梯间的正压送风 (47)9.5 排烟系统的计算 (48)参考文献 (49)附录2-1 各个房间夏季冷负荷与新风量 (50)附录2-2 各个房间冬季热负荷与新风量 (52)附录2-3 各个房间逐时冷负荷汇总 (54)1 设计原始资料1.1项目概况该建筑为上海金运来宾馆，地上八层，地下一层，占地面积623.94 m2，建筑面积为4991.52 m2，空调面积为3746.37 m2。
北京某羽毛球场馆空调气流组织设计方案嘿，各位看官，今天给大家带来一份新鲜出炉的设计方案——那就是“北京某羽毛球场馆空调气流组织设计方案”。
准备好了吗？那就跟随我的思路，一起探索这个神秘而又实用的方案吧！咱们得明白，羽毛球馆的空调气流组织设计可是一件大事。
球馆内空气质量、温度、湿度等都需要严格控制，这样才能让运动员们在比赛中保持最佳状态。
那么，咱们就开始吧！一、项目背景这个羽毛球场馆位于北京市中心，占地面积约为2000平方米，共设有10片标准羽毛球场地。
馆内设施齐全，包括休息区、更衣室、淋浴间等。
但由于地理位置特殊，夏季高温、冬季寒冷，所以空调气流组织设计尤为重要。
二、设计目标1.确保馆内空气质量达到优良水平，满足运动员比赛和训练需求。
2.实现空调气流均匀分布，避免局部过热或过冷现象。
3.降低能耗，提高空调系统运行效率。
三、设计原则1.遵循国家相关规范和标准，确保设计合理、可靠。
2.充分考虑羽毛球馆的使用特点，实现气流组织的个性化设计。
3.采用先进技术，提高系统智能化程度。
四、设计内容1.空调系统选型根据馆内面积、使用人数等因素，选用多联机空调系统。
该系统具有制冷速度快、噪音低、能效比高等优点，非常适合羽毛球馆使用。
2.空调气流组织设计（1）送风方式采用上进风、下回风的送风方式。
上进风能有效减少空调送风对运动员的影响，下回风则有利于排出馆内废气。
（2）送风区域将馆内分为10个送风区域，每个区域设置独立的送风口。
这样可以确保每个区域的风量均匀，避免局部过热或过冷现象。
（3）送风速度根据羽毛球馆的使用特点，送风速度控制在0.5-1.5米/秒之间。
既能满足运动员舒适度的需求，又能保证空调效果。
（4）气流组织模拟利用专业软件进行气流组织模拟，验证设计方案的合理性。
通过模拟，我们可以看到馆内气流分布均匀，无死角。
3.空调系统控制采用智能化控制系统，实现空调系统运行参数的实时监测和调整。
系统可根据馆内温度、湿度、空气质量等参数自动调节空调运行状态，确保馆内环境舒适。

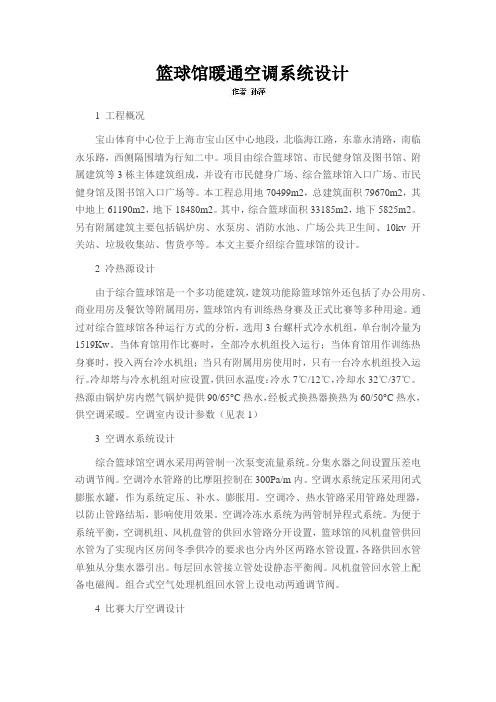

篮球馆暖通空调系统设计1 工程概况宝山体育中心位于上海市宝山区中心地段，北临海江路，东靠永清路，南临永乐路，西侧隔围墙为行知二中。
项目由综合篮球馆、市民健身馆及图书馆、附属建筑等3栋主体建筑组成，并设有市民健身广场、综合篮球馆入口广场、市民健身馆及图书馆入口广场等。
本工程总用地70499m2，总建筑面积79670m2，其中地上61190m2，地下18480m2。
其中，综合篮球面积33185m2，地下5825m2。
另有附属建筑主要包括锅炉房、水泵房、消防水池、广场公共卫生间、10kv开关站、垃圾收集站、售货亭等。
本文主要介绍综合篮球馆的设计。
2 冷热源设计由于综合篮球馆是一个多功能建筑，建筑功能除篮球馆外还包括了办公用房、商业用房及餐饮等附属用房，篮球馆内有训练热身赛及正式比赛等多种用途。
通过对综合篮球馆各种运行方式的分析，选用3台螺杆式冷水机组，单台制冷量为1519Kw。
当体育馆用作比赛时，全部冷水机组投入运行；当体育馆用作训练热身赛时，投入两台冷水机组；当只有附属用房使用时，只有一台冷水机组投入运行。
冷却塔与冷水机组对应设置，供回水温度：冷水7℃/12℃，冷却水32℃/37℃。
热源由锅炉房内燃气锅炉提供90/65°C热水，经板式换热器换热为60/50°C热水，供空调采暖。
空调室内设计参数（见表1）3 空调水系统设计综合篮球馆空调水采用两管制一次泵变流量系统。
分集水器之间设置压差电动调节阀。
空调冷水管路的比摩阻控制在300Pa/m内。
空调水系统定压采用闭式膨胀水罐，作为系统定压、补水、膨胀用。
空调冷、热水管路采用管路处理器，以防止管路结垢，影响使用效果。
空调冷冻水系统为两管制异程式系统。
为便于系统平衡，空调机组、风机盘管的供回水管路分开设置，篮球馆的风机盘管供回水管为了实现内区房间冬季供冷的要求也分内外区两路水管设置，各路供回水管单独从分集水器引出。
每层回水管接立管处设静态平衡阀。
北京市某体育场馆空调系统设计摘要：本文以笔者设计的北京市亦庄工业开发区某体育场馆工程为研究对象，首先对其传统空调系统设计方案进行了分析,发现常规空调系统设计难以满足冬季体育馆使用性和舒适性的要求，于是根据工程特点,提出散热器采暖与多联机空调系统并用的方案，并对此方案进行了CFD模拟，得出模拟方案在使用性、节能性和舒适性上都满足了相关规范的要求，并在此基础上用空气扩散性能指标对模拟方案气流组织进行了评价，指标数据显示气流组织效果较好。
关键词：体育馆；空调系统；节能设计；气流组织；热舒适；0引言合理的体育馆设计，不仅要求建筑体型美观，体育设施齐全，而且要求室内有较舒适的热、湿环境。
比赛区还要满足各类比赛项目的特殊要求。
在国家相应节能减排政策的实施下，也相应提高了暖通空调系统的节能设计要求[1]。
因此，暖通空调在体育馆建筑中具十分重要的地位。
本设计体育馆功能为羽毛球场和篮球场，为了使设计达到理想的功能使用效果，对传统设计方案进行了分析比较，并在此基础上提出优化方案并进行CFD模拟和指标评价。
1．体育馆空调系统设计参数目前，我国体育建筑的空调设计尚无统一标准，根据国内一些工程设计统计，多功能体育馆空调系统夏季室内温度、风速设计一般观众区温度为26～28℃，比赛区位温度28℃，风速不大于0.3 m/s，相对湿度为60%～65%。
冬季室内温度、风速设计一般观众区温度为18～20℃，比赛区温度为18℃，风速不大于0.15 m/s，相对湿度35%～50%[2]。
然而不同比赛项目对室内风速又有不同的要求，如羽毛球、乒乓球等小球，对比赛场馆风速要求较严，一般应小于0.2m/s，而其他球类比赛风速允许加大至0.5m/s，但是多功能体育馆内往往要进行多种球类的比赛，冬季和夏季一般又是共用一套空调系统，为此室内设计风速宜按要求最高的选取。
2．传统空调送回风形式空调系统应根据房间的设计参数、使用性质、热湿负荷状况进行分析，本次设计重点针对比赛区进行空调系统设计。
网壳结构案例简单分析网壳结构是一种由连续曲面构成的结构形式，具有稳定性好、强度高、质量轻等优点，广泛应用于建筑、桥梁、体育场馆等工程领域。
下面以建筑领域的网壳结构案例为例进行简单分析。
案例一：深圳大运中心体育馆深圳大运中心体育馆是一座综合性体育馆，采用大跨度、大空间的网壳结构设计。
该体育馆的外形呈现出流线型的造型，整个建筑结构由一个由流线型钢结构和玻璃幕墙组成的半流线型壳体组成。
该体育馆采用了双壳结构设计，内外两层网壳之间通过钢柱连接，形成了稳定的整体结构。
内层网壳主要承担荷载，外层则起到防水、保温和装饰等作用。
该体育馆的网壳结构设计突破了传统结构的限制，实现了大跨度、大空间的结构需求。
网壳结构的采用使得整个建筑结构极为轻盈，给人以开放、流畅的感觉。
同时，网壳结构的外观造型独特，成为该体育馆的标志性建筑，增加了城市的地标性与艺术性。
案例二：中国花卉博览会花卉大厅中国花卉博览会花卉大厅是一座专门展示各种花卉的建筑，采用了网壳结构设计。
该建筑呈现出一个半球形的外形，内部采用由钢桁架支撑的网壳结构。
网壳结构的内侧覆盖着透明的玻璃幕墙，使得室内充满了自然光线，为花卉的生长提供了良好的环境。
网壳结构的外侧则由彩虹色的层叠板构成，形成了美观的外观。
该花卉大厅的网壳结构设计实现了自由曲面的建筑形式，使得内部空间显得开放、明亮。
网壳结构的采用使得整个建筑更加美观、轻盈。
室内外环境的统一，使得花卉展示更加生动。
同时，该建筑的网壳结构还具有良好的承载能力，可以抵御自然灾害。
网壳结构能够通过合理的网格分布来均匀承受荷载，增强结构的稳定性和抗震性能。
此外，网壳结构还具有易于施工、周期短、成本低等优点。
因此，在很多需要大跨度、大空间的建筑领域，网壳结构都得到了广泛应用。
总的来说，网壳结构的优点包括稳定性好、强度高、质量轻、施工周期短等。
通过以上两个案例的分析可以看出，网壳结构在建筑领域中具有很高的适用性，并且能够创造出独特的建筑形式和美观的外观。
中国工商银行杭州支行办公楼空调工程设计摘要本设计为杭州地区中国工商银行支行办公楼空调工程设计，该建筑地下一层，地上十一层，办公楼里有发行库、多功能厅、大厅、会议室、开敞式办公室等大空间房间，也有办公室等小空间房间。
首层高度为5.2m，二层和三层高度均为 4.5m，三层以上每层高度为 3.6m，总高度为43m，建筑总冷负荷为509689W，冬季总热负荷为163775.2W，空调面积为5387m2，冷指标为94.6W/m2，热指标为30.4W/m2。
根据各房间大小、功能等具体情况选取不同空调方案，例如面积较大的会议室、多功能厅、大厅和营业厅等采用全空气系统，设置散流器平送的形式，这样能有效的进行除湿并能满足风量要求，而对于一般的办公室，因为其面积较小，多采用风机盘管加新风系统侧送的气流组织形式，主要是考虑了其占地小、噪音低和便于控制等优点。
本设计的水系统采用了垂直方向的同程式，水平方向采用异程式的形式。
根据杭州当地的特点，我选用了直燃型溴化锂吸收式冷（热）水机组，这样不仅可以夏季供冷，冬季还可以供热。
此外，我还对空调系统的防腐保温以及消声减震等进行了简单的设计。
关键词中央空调系统，冷热负荷、空调方案，直燃型溴化锂吸收式冷热水机组THE AIR CONDITION DESIGN OF THE INDUSTRIAL AND COMMERCIAL BANK OF CHINA IN HANGZHOUABSTRACTair-conditioning system is designed for a office of The industrial and commercial bank of Cina in Hang Zhou(ICBC).Construction overview:This buiding is a bank office with a basement,which has 11 floors.This office has issue library,functionroom,hall,conference room and open-office,etc,also has ordinary offices.The first floor’s height is 5.2m,the second and the third floor is 4.5m,the floor over the third is 3.6m each layer.The total height is 43m.The total cooling load is 509689W,and the total heat load is 163775.2W,the air-condintioning area is 5387m2,the cooling load indicator is 94.6W/m2,the heat load indicator is 30.4W/m2.According to room size and function of the specific circumstances,I select the right program.For example,larger conference room,function room business office,we can use the full air system in order to carry out the dehumidification effectively and meet the requiements of wind.But for the ordinary office because the area is relatively small,we can use fan coil plus fresh air systemin mainly on account of its small footprint,low noise and ease of control,ect.According to the local characteristics of HangZhou,I selected The direct-fired lithium bromide absorption chiller(hot) water unit.In addition,I also make a simple design for anti-corrsion,heat,muffler and shock absorption.KEY WORDS central air conditioning system,cooling(hot) load,air conditioning design,direct-fired lithium bromide sbsorption chiller.目录前言 ..................................................................................... 错误!未定义书签。
空调设计说明书——毕业设计目录第一章设计概况 (6)1.1设计任务 (6)1.2设计依据 (7)1.3工程概况 (8)1.4设计参数 (9)1.4.1空调室外空气的计算参数 (9)1.4.2空调室内设计参数 (11)1.4.3维护结构参数 (12)1.4.4其他冷负荷相关参数 (13)第二章空调负荷的计算 (14)2.1负荷计算概述 (14)2.2夏季空调冷负荷的计算 (15)2.2.1维护结构冷负荷 (16)2.2.2内部冷负荷 (20)2.2.3新风冷负荷 (24)2.2.4 冷负荷计算举例 (24)第三章设计方案的对比与选择 (35)3.1空调系统的分类比较 (35)3.2空调系统的确定 (39)第四章风机盘管加新风系统选型计算 (39)4.1 新风量规定 (39)4.2 风机盘管系统风量的计算(夏季) (40)4.3 风机盘管的选型 (45)第五章气流组织 (47)5.1概述 (47)5.2 气流组织方案论证 (48)5.2.1 风口形式的确定 (48)5.2.2 气流组织形式的确定 (49)5.3 气流组织计算 (49)5.3.1 风机盘管侧送风 (49)5.3.2 散流器平送气流组织计算 (51)第六章空调风管设计计算 (53)6.1风道(或称风管)分类 (53)6.2沿程阻力与局部阻力 (53)6.2.1沿程阻力 (54)6.2.2局部阻力 (55)6.3风管的水力计算 (55)6.4风管水力计算举例 (58)6.5新风机组的选型 (59)第七章空调水管系统设计 (61)7.1空调水管系统的设计原则 (61)7.2冷冻水系统的设计 (62)7.2.1冷冻水系统形式 (62)7.2.2冷冻水量计算 (63)7.2.3冷冻水泵的选择： (64)7.2.4冷冻水系统水力计算 (65)7.3冷却水系统设计 (68)7.3.1空调冷却水系统的形式 (68)7.3.2冷却塔的选型 (69)7.3.3设计计算与选择 (72)7.4冷凝水管路设计 (73)第八章冷源的选择及设备选型 (75)8.1 冷源的比较与确定 (75)摘要本设计的内容是福州市某六层商业楼全年性中央空调工程的设计，其目的对通过对中央空调系统的设计，来了解中央空调系统的设计流程及具体方法，进而巩固所学的基础知识。
案例赏析武汉光谷国际网球中心空调设计
一、工程概况武汉光谷国际网球中心一期工程位于武汉东湖新技术开发区，总用地面积为153872平方米，项目主要建设一个15000座网球主赛馆、一个5000座网球场及赛事所需相关配套设施与运营设施，配套楼地下室设置冷冻换热站作为区域冷热源中心，通过地下综合管沟分别与15000座主场馆及5000座网球场相连。
其中15000座网球主赛馆为WTA武汉国际网球公开赛主场馆，属于甲级体育建筑。
建筑高度46.08米，建筑面积54339.42平方米，容积率0.46，是一座集运动、商务、娱乐为一体的多功能场馆，主赛馆主要满足“世界女子职业网球赛WTA超五巡回赛”的比赛要求，及其它体育赛事多种要求的综合性场馆，还要考虑非赛事期间的可持续使用，能满足开展大型活动和面向社会的全民体育、健身需求及场馆自身经营需求。
15000座网球馆地上共五层，一层主要为运动员、裁判及球童、贵宾观众、赞助商、竞赛管理用房、设备间及架空车道；二层为观众平台、包厢、售卖、卫生间等；三层为观众卫生间；四层为观众卫生间和设备用房；看台层为评论员用房及设备控制间。
比赛大厅屋面是目前国内可开启面积最大的可开启屋盖结构（可开启尺寸60mx70m），从而使网球馆可在体育馆及体育场两种模式之间切换使用。
二、设计参数及空
调冷热负荷本项目室内、外设计参数见表1、2。
表1 室外设计计算参数表2 室内空气设计参数区域冷热源中心主机装机容量根据15000座网球馆、5000座网球场及配套餐饮楼空调冷热负荷综合值确定，同时考虑到15000座网球馆有体育馆和体育场两种不同运行模式，系统空调冷热负荷见表3及表4。
表3 15000座网球馆不同运行模式下冷热负荷表4 冷热源系统分区总负荷三、空调冷热源设备选择及设计特点15000座网球馆具有一般体育馆建筑使用上明显的间歇性、低使用率等特点，在非比赛或非活动期间只有部分运营管理用房正常使用，同时由于其可开启屋盖的存在，空调系统的设计考虑了体育馆和体育场两种不同运行模式的
区别，空调计算冷热负荷见表3。
本工程冷热源系统设计既要保障赛事或演艺等的高峰空调
需求、又要注重平时使用的节能、维护的便利，结合项目具备市政热源（过热蒸汽管网）的有利条件，经多次方案比选，冷热源系统配置见表5，冷热源机组设于配套楼地下室的区域冷热源中心内。
赛时、赛后运营分别设置独立的冷热源，可避免合用系统经常出现的“大马拉小车”的现象，也方便了后期维护管理工作；双回路燃气真空热水锅炉是保障重大赛事、避免蒸汽检修故障等的备用热源，同时也作为二期工程5000座综合体育馆的备用热源。
表5 冷热源系统配置四、空调系统形式及设计特点1．空调水系统
空调水系统采用一次泵变流量两管制系统，区域冷热源中心共引出四路水系统，通过综合管沟进入15000座网球馆及5000座网球场，分别为KT-1：5000座网球场系统；KT-2：15000座观众席及比赛场地、入口大厅系统；KT-3：15000座一层功能区及辅助用房、二层贵宾包厢、五层评论员及转播室等系统；KT-4：餐饮楼系统。
其中KT-2和KT-3系统可分别对应15000座体育馆屋顶开、闭状态下的空调需求。
空调供回水按大温差设计，夏季5.5/12.5℃，冬季60/45℃。
15000座一层地面下设置了环状管沟，可通过竖向通道送至各空调末端。
2．空调风系统比赛大厅由观众区和比赛场组成，其中观众区含高、低区固定座椅及比赛场内固定、活动座椅等，其空调风系统设计采用多种送、回风方式共同保证比赛大厅的空调要求，综合考虑建筑使用特点和节能要求，结合气流环境CFD数值模拟分析结果最终确定的气流组织方式见表6。
表6 比赛大厅气流组织方式观众区固定座椅采用座椅送风的方式，在观众席看台下方设整体式送风静压箱，处理过的冷空气经风道引入送风静压箱内，由阶梯旋流风口送出。
座椅送风设计送风温度21℃（送风温差5℃），本项目考虑静压箱内送风温升为1℃，空调器设计出风温度20℃（含风机温升1℃），空气处理采用二次回风无再热方式。
比赛大厅共划分了31个空调系统，其中低区观众席及赛场部分共23个空调系统，分别设于一层11个空调机房内，高区观众席
共8个空调系统，均匀分布在四层的8个空调机房内，形成了分区空调的系统形式，为赛时根据观众人数采取分区售票提供了可能，可降低空调系统运行成本，节约能源。
原设计理念中未考虑屋盖开启状态下的空调需求，但在使用过程中，屋盖开启状态的阶梯送风的空调效果也能达到舒适性要求，观众的满意度较高。
赛事办公区、会议室、新闻发布等区域根据需要分别采用常规风机盘管加新风系统、全空气系统等。
五、通风、防排烟、空调自控设计及减振降噪控制比赛大厅屋面网架的设备平台处设8台柜式排风机，通过马道可以方便地检修和维护，总排风量按新风量的80%计算，采取台数控制方式调节风量，及时排除积聚在大厅上部的热量。
为避免振动和噪声对室内产生影响，采用减振台座的安装方式，风机表面用隔声材料包覆，在设备外壳上刷沥青胶，粘贴100mm厚密度80K岩棉板（岩棉用玻璃布包裹），然后用麻绳紧密缠绕，进、出风管除采用片式消声器消声外，同时采用30mm厚橡塑保温材料包覆。
设计阶段拟利用可开启屋盖（8min可全部打开）作为比赛大厅的自然排烟条件，由于这种自然排烟形式没有相关设计依据，需对其能否有效控制和排除火灾产生的烟气、保证其内部人员安全疏散进行论证。
根据国家消防工程技术研究中心针对该项目编制的性能化防火设计报告的相关结论，比赛大厅利用可开启屋盖作为自然排烟条件是可行的，对屋盖开启装置采用双路供电，并
与火灾自动报警系统联动，可在现场手动、消防控制室远程控制开启，控制信号采用闭环控制。
二次回风空调机组需要同时控制回风温度和送风温度，采用回风温度控制水路电动阀的开度，送风温度控制二次回风阀开度的控制逻辑。
空调机房、冷冻机房均采用了吸声墙面，空调机组、冷水机组、水泵、风机等均采用了减振基础，主要管道设置了减振支吊架。
六、心得与体会设计阶段采用全BIM设计模式，基于Revit系列软件的BIM技术应用在本次设计中起了至关重要的作用，机电各专业共用一个中心文件，参照链接建筑与结构模型协同设计，通过协同和可视化，缩短了机电专业信息传递链，保证机电专业发现问题，可以马上解决问题，实现了专业间信息传递的准确、及时、完整性，减少了设计过程中的错漏碰缺。
利用Revit系列软件进行三维管线建模，并通过软件对管线进行碰撞检测，快速查找模型中的碰撞点，并出具碰撞检测报告，协助设计人员解决碰撞，消灭管路碰撞难题。
关于体育场馆建筑空调设计我认为有两大难点，第一是送风方式的确定，本工程最终采用了整体静压箱的送风方式，静压箱的制作安装要保证整体的牢固性和密封性以及减少对建筑空间的占用，气流组织要通过CFD模拟来验证；第二是在建筑高标准美观要求及复杂的结构条件下，找寻各机电管线的路由也是设计的难题，我们充分利用楼梯、主结构斜柱
作为主要的竖向通道，借助BIM工具的可视化优势最终实现了设计目标。
本工程2015年9月竣工，投入使用以来成功举办了2015、2016、2017年3届WTA超五武汉网球公开赛以及张学友个人武汉站演唱会、大型企业年会等，冬夏空调运行效果良好，噪音控制均达到使用要求，希望本项目空调系统设计能为类似工程提供借鉴参考。
