洗选加工中心课题设计（论文）设计（论文）题目：重介旋流器的原理与运行分析姓名：蒋彦钦指导老师：李峰单位：补连塔选煤厂时间：2010年6月重介旋流器的原理与运行分析蒋彦钦（神东煤炭集团洗选加工中心，陕西省神木县大柳塔镇，719315）摘要：重介旋流器是一种分选效率高，分选粒级宽的重选设备，但由于其在离心立场中分选而流场与重力场中相比较比较复杂，本文分析了重介旋流器内介质流场的分布情况及其中心空气柱的形成原理并比较了离心立场中实现矿物分选与重力场中实现分选的区别。

由于影响重介旋流器运行的因素很多，但在实际运行控制中主要是调节入料压力和改变重介旋流器底流口大小来改变运行状态。

在一定范围内增大入料压力可以提高旋流器处理能力和分选效果，同时增强了浓缩作用使实际分选密度增大；改变底流口大小也是调节实际分选密度的一种手段，减小底流口大小可使实际分选密度增大而减小重介质的消耗。

但是不论是增大入料压力或是减小底流口大小都应控制在一定范围内否则将影响重介旋流器运行效果。

关键词：重介旋流器；重力选矿；离心力场1.前言随着重介质选煤技术的发展及其有着分选效率高，产出投入比高的优点；随着近年来煤炭市场经济的进一步发展，环境和用户对煤炭质量的要求越来越高，我国的重介质选煤方法的入选比重也逐步提高。

与其他选煤方法相比较，重介质选煤的分选精度是最高的，特别是利用重介旋流器使分选过程由传统的重力场转移到离心力场中来，有着可能偏差E小，分选粒级宽的优点，重介旋流器在重介选煤技术中有着很好的发展前景。

然而重介旋流器虽然在煤炭行业中有着比较成功的应用，但是由于其实践先于理论并且旋流器中的流场和影响因素比较复杂，因此本文将对重介旋流器的原理进行分析并对现场运行中的关键因素进行探讨。

2.原理分析由于重介旋流器经过几十年的发展，出现了许多不同设计，不同型号的产品，因此本文为了说明原理将以DSM重介旋流器（圆筒圆锥型重介质旋流器）为代表论述其原理。

三产品重介质旋流器结构设计说到三产品重介质旋流器，大家可能觉得这听起来像是啥高深的科学术语，根本摸不着头脑。

别急，慢慢聊，咱们就能搞清楚这个“怪物”的究竟是什么，也许它会给你带来不少惊喜！简单来说，三产品重介质旋流器其实是一种用来分选矿物的设备。

别看它名字长得复杂，其实它的作用很简单——就是通过旋转的方式，把不同密度的矿物给分开。

你可以把它想成一个高效的“分拣员”，根据矿物的“体重”不同，把它们分成三类。

这不，就像咱们小时候玩游戏的时候，老是有人根据“胖瘦”来分组，重的一个组，轻的一个组，中等的一个组嘛。

这个旋流器就干这事儿的。

其实它的工作原理一点也不复杂，简单的讲，三产品重介质旋流器用的是一种叫“重介质”的东西，这个“重介质”其实就像咱们生活中的水泥或者是泥土。

它是个特定的混合液，能让不同密度的矿物在其中按密度差异分层。

想象一下，如果把一颗轻的鸡蛋和一颗重的石子放进水中，石子会沉到水底，鸡蛋则漂浮在水面。

旋流器里面的液体就有类似这种“分层”的作用，不过它不是靠水，而是用那种特制的“重介质”来实现的。

然后它还会在这个旋转的环境中通过离心力把矿石分成三类：重的、轻的和中等的。

这三种矿物分别进入不同的出口，就像你在超市里分货架一样，每个种类的东西都要放到自己该去的位置。

现在，我们来说说三产品重介质旋流器的结构设计。

话说回来，它的设计其实也很精妙，就像搭建一座复杂的迷宫，每一个通道都必须精准无误，才能达到预期的效果。

它的核心部分其实就是旋流器的“旋转体”和“分离体”这两个部分。

旋转体就像是个庞大的“风车”，它负责让矿物在里面快速旋转，产生强烈的离心力。

而分离体呢，则是矿物根据密度差异“安置”到不同的通道。

要想它工作得更顺畅，设计师们得仔细考量每个部分的形状和尺寸，稍有不慎，矿石就会被“打乱”，分选不均匀，那就得不偿失了。

就像咱们做菜一样，火候得掌握好，太高了菜焦了，太低了菜生了，这旋流器的设计也是一个微妙的平衡。

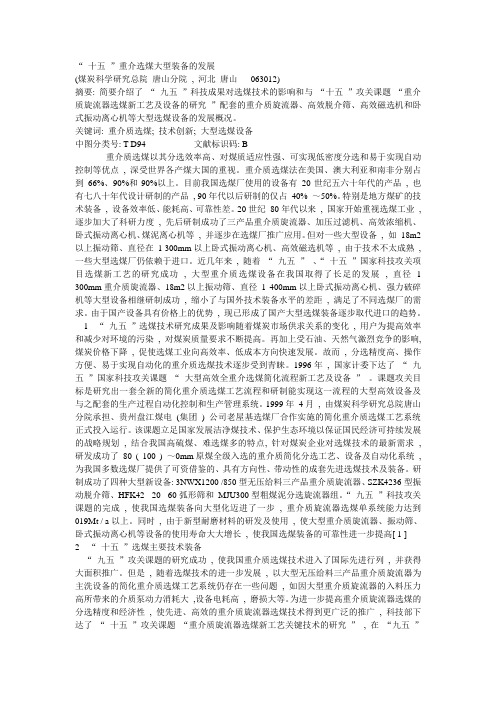

“十五”重介选煤大型装备的发展(煤炭科学研究总院唐山分院, 河北唐山063012)摘要: 简要介绍了“九五”科技成果对选煤技术的影响和与“十五”攻关课题“重介质旋流器选煤新工艺及设备的研究”配套的重介质旋流器、高效脱介筛、高效磁选机和卧式振动离心机等大型选煤设备的发展概况。
