RCA莲花头座安装方法

音响设备常用连接头及音视频线材的制作方法一套可使用的音响设备无论是专业系统还是非专业的民用音响设备除了设备本身外还需要各种连接线材将设备进行连接才能够使用。

通常民用的设备从简单的DVD机到一套组合音响的线材都是附带的，也就是不用另加购买或制作；但一套专业的扩声或VOD工程中由于安装环境的不同其使用的线材都是需要施工人员自己进行制作的。

一根完整的线材是由接插头和线组成的。

下面对常用插头、线材及连接线的制作进行一下简单的介绍。

1、常用音视频设备的连接插头：在一个音视频工程中设备的输出、输入信号种类可分为音频信号和视频信号（本次只作简单介绍）；音频信号根据阻抗的不同大致可分为平衡信号和非平衡信号（音源设备如DVD 播放机/ 卡座/ CD播放机及的输出多为非平衡信号）。

因此，连接插头也有平衡和非平衡之分，平衡插头为三芯结构，非平衡插头为二芯结构。

音频插头中还有一种功放与音箱连接用的专用插头，这种插头常见的为四芯结构（也有二芯、八芯）又因为是瑞士NEUTRIK（纽垂克）公司发明，因此又称“NEUTRIK（纽垂克）插头”或“四芯（二芯、八芯）音箱插头”。

1.1、常用的平衡信号插头：A、卡侬插头（XLR）：卡侬头分为卡侬公头（XLR Male）和卡侬母头（XLR Female）。

卡侬头公、母的辨别很简单，带“针”的为“公头”，带“孔”的为“母头”。

很多音响设备的输入、输出端口为卡侬接口，同样带“针”的接口为“公座”，带“孔”的接口为“母座”。

卡侬母头（XLR Female）卡侬公头（XLR Male）B、大三芯插头或6.3mm三芯插头（PhoneJack Balance）：大三芯插头（PhoneJack Balance）1.2、常用的非平衡信号插头：A、大二芯插头（PhoneJack Unbalance ）。

大二芯插头（PhoneJack Unbalance）B、莲花插头（RCA）莲花插头（RCA）C、小三芯插头或3.5mm三芯插头小三芯插头或3.5mm三芯插头小三芯插头外观与大三芯插头类似只是体积要比大三芯小。

树莓派 HiFi DAC 扩展板说明书Instructions of HiFi DAC for Raspberry Pi享受聆听从 HiFi DAC 开始 出品Hardware Version: 2018.08Document Version: 2018.08.24More information visit 产品介绍树莓派 HIFi DAC 扩展板集成了了 TI 公司专业的⾳音频解码芯⽚片 PCM5122，采⽤用 I2S 接⼝口标准整合 了了⼀一套基于树莓派的完善的⾳音频硬件解码系统。

并⽀支持 Volumio 、RuneAudio 、OSMC 等功能强⼤大 的播放软件，是快速搭建树莓派 HiFi 系统的不不⼆二之选!本产品完美适配于树莓派Zero W ，也可兼容树莓派1代A+、B+，树莓派2代、树莓派3代以及后续对该标准兼容的树莓派系列列硬件，为了了确保可⽤用性，建议在带有⽆无线⽹网卡的树莓派上使⽤用。

硬件示意图:特⾊色1.40Pin 排座2. 3.5MM ⾳音频接⼝口3.RCA 莲花⾳音频插座（标准版不不带此接⼝口，购买时选择）4.预留留红外线接收头焊点（根据需要⾃自⾏行行添加 VS1838B 接收头）5.电源指示灯6.DAC 运⾏行行指示灯12456标准版带莲花插座版3标准版与树莓派 Zero W 组装图采⽤用 TI 公司专业⾳音频解码芯⽚片 PCM5122，⽀支持⾼高达 32bit/384kHz 的采样率，动态范围 112dB，失真度 -93db。

采⽤用超低噪⾳音稳压电源设计并通过磁珠共地互不不⼲干扰，摆脱电流声。

3.5mm⽿耳机插座和预留留的RCA双端⼦子焊点，可适⽤用于⾳音箱功放和⽿耳放等多种场景。

在树莓派上直接插上扩展板就能使⽤用，并采⽤用I2S接⼝口直接解码数字转模拟，⾮非USB接⼝口DAC⽅方式。

DAC解码状态指示灯，解码⼯工作时亮，停⽌止或者不不⼯工作时灭，更更好的了了解DAC的⼯工作情况。

音响接线方法音响接线是组装和连接音响设备的重要环节，正确的接线方法能够保证音质的传输和音响系统的正常运作。

本文将介绍几种常见的音响接线方法，并提供详细的步骤和注意事项。

一、RCA接线方法RCA接线是最常见的音响设备连接方式之一，主要用于连接音源设备和音响放大器或扬声器。

接下来我们将介绍如何进行RCA接线。

1. 准备工作：- 音频设备（如CD播放机）和音响放大器- RCA音频线2. 连接步骤：- 将一端的RCA插头插入音频设备的音频输出接口（通常标有“OUT”）- 将另一端的RCA插头插入音响放大器的音频输入接口（通常标有“IN”）- 确保插头牢固连接，没有松动3. 注意事项：- 确保音频设备和音响放大器处于关机状态，避免因插拔时产生的噪音和干扰- 尽量选择高质量的RCA音频线，以保证音质的传输效果- 注意插头的颜色区分，通常红色插头对应右声道，白色插头对应左声道二、扬声器接线方法扬声器接线是音响系统中必不可少的一部分，正确的接线方法可以确保声音的传输和扬声器的正常工作。

下面是一种常见的扬声器接线方法。

1. 准备工作：- 音响放大器- 扬声器线- 扬声器2. 连接步骤：- 将扬声器线的一端插入音响放大器的扬声器输出接口（通常标有正负极性符号）- 根据扬声器线的正负极性，将另一端分别连接到扬声器的正负极接口上- 确保连接牢固，没有松动3. 注意事项：- 确保音响放大器处于关机状态，避免因插拔时产生的噪音和干扰- 注意扬声器线的正负极性，确保正极连接到正极，负极连接到负极- 如果使用多个扬声器，每个扬声器的接线方法相同三、HDMI接线方法HDMI接线是数字音频和视频传输的主要方式之一，适用于连接高清电视、蓝光播放机等设备。

下面是HDMI接线方法的介绍。

1. 准备工作：- 音视频设备（如高清电视、音响放大器）- HDMI线2. 连接步骤：- 将一端的HDMI插头插入音视频设备的HDMI输出接口（通常标有“OUT”）- 将另一端的HDMI插头插入目标设备（如高清电视）的HDMI 输入接口（通常标有“IN”）- 如果需要音频输出，可以插入额外的音频线（如光纤或RCA）连接到音响放大器3. 注意事项：- 确保设备处于关机状态，避免因插拔时产生的噪音和干扰- 选择高质量的HDMI线，以获得更好的音视频传输效果- 根据具体设备的要求，可能需要调整音视频输入源总结：准确的音响接线方法对于音质传输和音响系统的正常运作非常重要。

音响线缆连接教程音响线缆连接是搭建音响系统的重要一环。

正确地连接线缆可以保证音质传输的稳定和清晰度的提升。

本教程将介绍几种常见的音响线缆连接方式以及连接方法，帮助您更好地搭建音响系统。

一、RCA连接RCA连接是最常见的音响线缆连接方式，适用于连接音频设备之间的传输。

通常，您将会在CD播放器、放大器、电视以及音响之间使用RCA线缆连接。

1. 确保待连接的设备已经关闭，避免电流冲击。

2. 将RCA线缆的两端插入到音频设备的相应插孔上。

一般来说，红色插头连接右声道（R），白色插头连接左声道（L）。

3. 确保插头插入到底部，以确保稳定的音质传输。

4. 将线缆的另一端插入到目标音响设备的相应插孔上，按照相同的颜色匹配原则。

二、XLR连接XLR连接通常用于专业音频设备之间的连接，如麦克风、调音台以及功放等。

1. 将XLR线缆的一端插入待连接设备的输出插孔上。

2. 将另一端插入目标设备的输入插孔上。

确保插头插入到底部。

3. 如果您的XLR线缆连接方式是平衡连接，插头应该是3针式的，如果是不平衡连接，则插头是2针式的。

确保选用正确的插头以保证连接效果最佳。

三、光纤连接光纤连接适用于数码音频信号的传输，能够提供更稳定和高质量的音质。

1. 确保待连接的设备已经关闭。

2. 将光纤线缆的一端插入源设备的光纤输出插孔上，通常标记为"光纤"。

3. 将另一端插入到目标设备的光纤输入插孔上。

4. 检查线缆的连接是否稳固，确保光纤线缆没有弯折和损坏。

四、HDMI连接HDMI连接是连接高清音视频设备的主要方式，它能够同时传输音频和视频信号。

1. 确保待连接的设备已经关闭。

2. 将HDMI线缆的一端插入源设备的HDMI输出插孔上。

3. 将另一端插入到目标设备的HDMI输入插孔上。

4. 确保线缆的连接稳固，避免线缆弯折。

五、Speakon连接Speakon连接通常用于连接音箱和功放器之间。

1. 确保待连接的设备已经关闭。

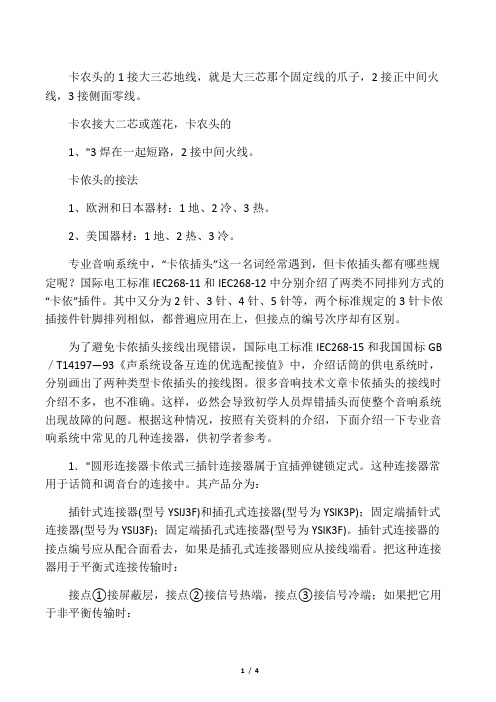

卡农头的1接大三芯地线，就是大三芯那个固定线的爪子，2接正中间火线，3接侧面零线。

卡农接大二芯或莲花，卡农头的1、"3焊在一起短路，2接中间火线。

卡侬头的接法1、欧洲和日本器材：1地、2冷、3热。

2、美国器材：1地、2热、3冷。

专业音响系统中，“卡依插头”这一名词经常遇到，但卡侬插头都有哪些规定呢？国际电工标准IEC268-11和IEC268-12中分别介绍了两类不同排列方式的“卡依”插件。

其中又分为2针、3针、4针、5针等，两个标准规定的3针卡侬插接件针脚排列相似，都普遍应用在上，但接点的编号次序却有区别。

为了避免卡侬插头接线出现错误，国际电工标准IEC268-15和我国国标GB ／T14197—93《声系统设备互连的优选配接值》中，介绍话筒的供电系统时，分别画出了两种类型卡侬插头的接线图。

很多音响技术文章卡依插头的接线时介绍不多，也不准确。

这样，必然会导致初学人员焊错插头而使整个音响系统出现故障的问题。

根据这种情况，按照有关资料的介绍，下面介绍一下专业音响系统中常见的几种连接器，供初学者参考。

1．"圆形连接器卡侬式三插针连接器属于宜插弹键锁定式。

这种连接器常用于话筒和调音台的连接中。

其产品分为：插针式连接器(型号YSlJ3F)和插孔式连接器(型号为YSlK3P)；固定端插针式连接器(型号为YSlJ3F)；固定端插孔式连接器(型号为YSlK3F)。

插针式连接器的接点编号应从配合面看去，如果是插孔式连接器则应从接线端看。

把这种连接器用于平衡式连接传输时：接点①接屏蔽层，接点②接信号热端，接点③接信号冷端；如果把它用于非平衡传输时：接点②接信号端，接点①和②合并接屏蔽与信号回线。

YC系列的卡侬属于直插式。

这种连接器在专业音响系统中用得也很多，其中三插针的(自由端型号YCJ3P、固定端型号YCK3F)也常用在话筒与音响设备的连接中；五插针的(自由端型号YCJ5P、固定端型号YCK5F)在一些文章中被称为DIN插件，它常用在音响设备的立体声信号双向馈送，录放组合端的连接、头戴耳机的连接端，以及话筒、电唱盘、调谐器等音响设备输出信号的传递。

1-8路综合复用音频光发射机/接收机采用数字编码技术，音频接口为RCA(莲花座),可将音频信号、数据信号、开关量信号及以太网信号通过一根单模光纤实现远距离双向传输，最大可将信号不失真无中继地传输100Km。

音频接口采用24Bit AD/DA,128K采样，演播级传输质量。

音频光端机均由光发射机和光接收机组成,可以配置成4路双向音频与8路单向音频方式。

全数字光纤传输平台、同平台多业务灵活配置音频接口为莲花座非平衡接口；可提供普通型台式迷你型台式，集中插卡式机架多种方式数据接口与音频接口提供三级防雷功能，能通过ITU-T K.21(10/700μS),共模:6KV,阻抗(40Ω)的测试单纤传输，可选双纤可以检测收无光时，远端设备是掉电或断纤音频采用24Bit AD/DA,128K采样，演播级传输质量提供双向异步数据(正向和反向)异步数据，传输速率110-115.200Kbps以上异步数据可为RS232/RS485/RS422/Manchester码◆音频信号电平：0.5-4Vp-p输入/输出阻抗：600Ω（非平衡或平衡）AD/DA位宽：24Bit采样频率：128K带宽：20Hz-20KHz总谐波失真：<1%信噪比（SNR）：＞85dB连接端子:RCA莲花座非平衡接口◆数据数据接口：RS-232、RS-422、RS-485、TTL数据格式：NRZ、Manchester、Bi-phase速率：110bps-115.200Kbps连接端子：RJ45◆光学工作波长：1310nm、1550nm光纤：单模9/125um光接口：FC、SC、ST﹡光纤传输的距离受限于光学路径的损耗以及由于连接端子、接头、接插板而造成的附加损耗。

传输距离也可能受到光纤带宽的限制。

◆电气和机械特性电压：AC165V~265V；DC–48V；DC+24V功耗：≤5W◆环境指标工作温度：-10℃—+70℃储存温度：-40℃—+85℃工作湿度：0%—95%（无凝结）MTBF：＞100,000小时产品型号FCA-A8产品功能描述1-8路纯音频数字光端机,24bits采样，采样精度128K,音频接口为XLR业务端口描述8路音频卡侬接口，1路光纤接口电源AC220V或DC-48V（电源可选）产品尺寸(长×宽×高)440×202×45mm191U英寸机架式重量2kg飞畅科技专注光纤通信研发、生产、销售20年，为客户提供个性化技术服务与定制解决方案。

RCA 是Radio Corporation of American的缩写词，因为RCA接头由这家公司发明的。

RCA俗称莲花插座，又叫AV端子（Audio[ɔ:djəu] Video [vidiəu]），也称AV 接口，几乎所有的电视机、影碟机类产品都有这个接口。

它并不是专门为哪一种接口设计，既可以用在音频，又可以用在普通的视频信号，也是DVD分量(YCrCb)的插座，只不过数量是三个。

RCA接头是目前为止最为常见的一种音/视频接线端子。

这种双线连接方式的端子早在收音机出现的时代便由RCA录音公司发明出来，还有一个更老式、也比较奇怪的称呼叫做“唱盘”接头。

RCA通常都是成对的白色的音频接口和黄色的视频接口，它通常采用RCA(俗称莲花头)进行连接，使用时只需要将带莲花头的标准AV 线缆与相应接口连接起来即可。

莲花头,也叫RCA,形状像莲花,可以插在电视后面的AV接口,一般红色（右声道）和白色（左声道）为音频接口,黄色为视频接口。

RCA,BNC有什么不同怎么区分同轴是最早的数位传输规格，标准阻抗为75Ω，输出电压0.5V。

不过早期由于常见于仪器上的BNC头不普及，所以厂商多以单端的RCA头代替，这就埋下了一个到现代还争论不休的问题。

RCA头本身是没有阻抗特性的，随着使用情况不同，它的阻抗时高时低，因此不同品牌的数位线换上去都有声音差异，以上的因素占了一大部分。

后来有厂家认清这个事实，在机器上开始装设BNC接头，但制线的工厂配合度却很低，于是BNC-RCA转换头应运而生，但那确实是笑话。

制线工厂不愿生产BNC线的原因，一是不容易让线材保持75Ω阻抗，二是BNC头不能用焊接，它有一套复杂的夹线程序，而这些会让他们赖以卖钱的神秘感消失殆尽美国Krell在KPS20i CD唱盘白皮书中清楚的写道，他们认为AT&T光纤的传输速度最快，频宽规格也高达50MHz，是目前最佳的数位传输模式。

如果不想用AT&T光纤，AES/EBU（美国工程师协会与欧洲广播联盟的简称，他们代表了专业器材的最高标准）的XLR传输也可以接受，至于常见的RCA同轴是不得以时才用的方式。

音频线平衡传输与非平衡传输接法原理与简介XLR（卡农）插头输出/输入平衡信号，高阻抗。

分“公”、“母”两种，其中“公”用于输出信号，比如将信号输入给调音台；“母”用与接受信号，比如接受话筒的信号等。

TRS（大三芯）用于平衡信号（此时功能与卡农插一样），或者用于不平衡的立体声信号，比如耳机。

TS（大二芯）用与单声道信号。

RCA（莲花）一般用于民用设备，比如我们常用的CD机，录音机等。

关于颜色标记补充一点：模拟的视频信号也会用这种插头（不过用RCA输出的视频信号质量是最差的），此时插头、插座的颜色为黄色。

补充：关于6.35mm插头（即TRS、TS）,TRS、TS的直径是1/4英寸，换算成公制就是6.35mm，所以也俗称为"6.35"插头，如果称"6.5"插头其实是不准确的。

一、信号的平衡传输：平衡传输是一种应用非常广泛的音频信号传输方式。

它是利用相位抵消的原理将音频信号传输过程中所受的其他干扰降至最低。

它需要并列的三根导线来实现，即接地、热端、冷端。

所以平衡输入、输出插件必须具有3个脚位，如卡农或大三芯插件（如图一）。

（图一）（图二）传输线当然也得是2芯1屏蔽层的线，由于热端信号线和冷端信号线在同一屏蔽层内相对距离很近，所以在传输过程中受到的其他干扰信号也几乎相同。

然而被传输的热端信号和冷端信号的相位却相反（如图二），所以在下一级设备的输入端把热端信号和冷端信号相减，相同的干扰信号被抵消，被传输信号由于相位相反而不会损失。

所以在专业的场合和传输距离比较远的时候通常使用平衡传输方法。

二、信号的非平衡传输：非平衡传输只有两个端子信号端与接地端，在要求不高和近距离信号传输的场合使用，如家庭音响系统。

这种连接也常用于电子乐器、电吉他等设备。

关于平衡线转RCA的接法民用器材转RCA接法：平衡2正 3负 1地，RCA 2正，1、3并起来接负专业器材转RCA接法：平衡2正 3负 1地，RCA 2正 3负 1悬空，因为机器上了机柜，机器外壳导通，避免信号地环路引起电势差的问题音频接插件图例。
