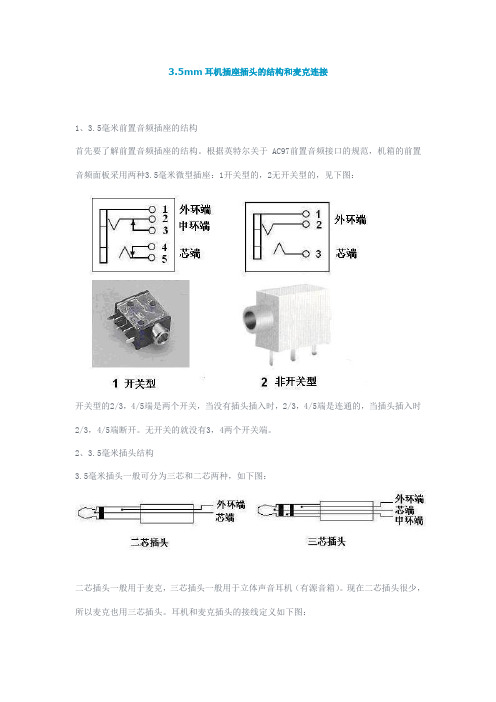

麦克风耳机插座头定义详解————————————————————————————————作者：————————————————————————————————日期：麦克风和耳机插座插头定义详解1、3.5毫米前置音频插座的结构首先要了解前置音频插座的结构。
根据英特尔关于AC97前置音频接口的规范，机箱的前置音频面板采用两种3.5毫米微型插座：1开关型的，2无开关型的，见下图：开关型的2/3，4/5端是两个开关，当没有插头插入时，2/3，4/5端是连通的，当插头插入时2/3，4/5端断开。
无开关的就没有3，4两个开关端。
2、3.5毫米插头结构3.5毫米插头一般可分为三芯和二芯两种，如下图：二芯插头一般用于麦克，三芯插头一般用于立体声音耳机（有源音箱）。
现在二芯插头很少，所以麦克也用三芯插头。
耳机和麦克插头的接线定义如下图：麦克、耳机插头的接线如下图：采用三芯的麦克插头还有两种接法，如下图：这种接法没有麦克偏置，如果与麦克插座接线配合不准确。
会不好用。
3、前置麦克连接的问题前置音频口的连接，耳机一般没有什么问题，麦克会经常出现问题，原因是有些机箱的前置麦克插座的接线方式不标准。
下图列出了标准接线与非标准接线的区别：标准的接线有三条线：地线、麦克输入、麦克偏置。
非标准的有二条线：地线和麦克输入，把麦克偏置省了。
非标准1是把插座1、3短接，非标准2是3脚空着。
这两种的把MIC_IN接到JAUD1的1脚是可以使用的。
非标准3是把2、3短接，这种插入标准插头的麦克肯定是没有声音的，除非也用那种与之相对应接法的非标准插头的麦克。
4、前置音频线英特尔规范中对前置音频线也作了规定：左右声道、麦克以及AUD_VCC/HP_ON都要成对屏蔽，同时这些线还要组合在一起外层屏蔽。
参考下图：国内的机箱看不到有符合这种标准的前置音频线。
这种标准的音频线会减少干扰，降低噪声。
市场主流低端的6（5.1）声道主板一般配置3个插孔的音频接口，这三个插孔分别是①蓝色的音频输入②绿色的音频输出③粉色的麦克输入。
35毫米耳机插座插头的结构和接线方式3.5毫米耳机插座插头的结构和接线方式1、3.5毫米前置音频插座的结构首先要了解前置音频插座的结构。
根据英特尔关于AC97前置音频接口的规范，机箱的前置音频面板采用两种3.5毫米微型插座：1开关型的，2无开关型的，见下图：开关型的2/3，4/5端是两个开关，当没有插头插入时，2/3，4/5端是连通的，当插头插入时2/3，4/5端断开。
无开关的就没有3，4两个开关端。
2、3.5毫米插头结构3.5毫米插头一般可分为三芯和二芯两种，如下图：二芯插头一般用于麦克，三芯插头一般用于立体声音耳机（有源音箱）。
现在二芯插头很少，所以麦克也用三芯插头。
耳机和麦克插头的接线定义如下图：麦克、耳机插头的接线如下图：采用三芯的麦克插头还有两种接法，如下图：这种接法没有麦克偏置，如果与麦克插座接线配合不准确。
会不好用。
3、前置麦克连接的问题前置音频口的连接，耳机一般没有什么问题，麦克会经常出现问题，原因是有些机箱的前置麦克插座的接线方式不标准。
下图列出了标准接线与非标准接线的区别：标准的接线有三条线：地线、麦克输入、麦克偏置。
非标准的有二条线：地线和麦克输入，把麦克偏置省了。
非标准1是把插座1、3短接，非标准2是3脚空着。
这两种的把MIC_IN接到JAUD1的1脚是可以使用的。
非标准3是把2、3短接，这种插入标准插头的麦克肯定是没有声音的，除非也用那种与之相对应接法的非标准插头的麦克。
4、前置音频线英特尔规范中对前置音频线也作了规定：左右声道、麦克以及AUD_VCC/HP_ON 都要成对屏蔽，同时这些线还要组合在一起外层屏蔽。
参考下图：国内的机箱看不到有符合这种标准的前置音频线。
这种标准的音频线会减少干扰，降低噪声。
市场主流低端的6（5.1）声道主板一般配置3个插孔的音频接口，这三个插孔分别是①蓝色的音频输入②绿色的音频输出③粉色的麦克输入。
这三个插孔通过软件设置可以提供4-或6-声道模拟音频输出功能。
麦克风和耳机插座插头定义详解1、3.5毫米前置音频插座的结构首先要了解前置音频插座的结构。
根据英特尔关于AC97前置音频接口的规范，机箱的前置音频面板采用两种3.5毫米微型插座：1开关型的，2无开关型的，见下图：开关型的2/3，4/5端是两个开关，当没有插头插入时，2/3，4/5端是连通的，当插头插入时2/3，4/5端断开。
无开关的就没有3，4两个开关端。
2、3.5毫米插头结构3.5毫米插头一般可分为三芯和二芯两种，如下图：二芯插头一般用于麦克，三芯插头一般用于立体声音耳机（有源音箱）。
现在二芯插头很少，所以麦克也用三芯插头。
耳机和麦克插头的接线定义如下图：麦克、耳机插头的接线如下图：采用三芯的麦克插头还有两种接法，如下图：这种接法没有麦克偏置，如果与麦克插座接线配合不准确。
会不好用。
3、前置麦克连接的问题前置音频口的连接，耳机一般没有什么问题，麦克会经常出现问题，原因是有些机箱的前置麦克插座的接线方式不标准。
下图列出了标准接线与非标准接线的区别：标准的接线有三条线：地线、麦克输入、麦克偏置。
非标准的有二条线：地线和麦克输入，把麦克偏置省了。
非标准1是把插座1、3短接，非标准2是3脚空着。
这两种的把MIC_IN接到JAUD1的1脚是可以使用的。
非标准3是把2、3短接，这种插入标准插头的麦克肯定是没有声音的，除非也用那种与之相对应接法的非标准插头的麦克。
4、前置音频线英特尔规范中对前置音频线也作了规定：左右声道、麦克以及AUD_VCC/HP_ON都要成对屏蔽，同时这些线还要组合在一起外层屏蔽。
参考下图：国内的机箱看不到有符合这种标准的前置音频线。
这种标准的音频线会减少干扰，降低噪声。
市场主流低端的6（5.1）声道主板一般配置3个插孔的音频接口，这三个插孔分别是①蓝色的音频输入②绿色的音频输出③粉色的麦克输入。
这三个插孔通过软件设置可以提供4-或6-声道模拟音频输出功能。
AC97音量控制面板与HD音量控制面板最大的差异在录音/input音量控制面板。
3.5mm立体声音频线（小三芯）转凤凰端子3.5mm音频线，俗称小三芯。
3.5mm音频插头是一种非平衡信号插头。
凤凰端子是一种平衡端子，那么进行转换的时候，分两种情况：第一种情况：3.5mm立体声音频线是输出，凤凰端子接设备输入3.5mm 立体声端子有三根音频线，通常来讲左声道是白线，右声道是红线，外围裸线是地，地是共用的。
连接凤凰头输入的时候，白线接一个凤凰端子的正极，地线同时接入这个凤凰端子的负和地。
红线接另外一个凤凰端子的正极，地线同时接入这个凤凰端子的负和地（即负和地要短接）。
参见如下示意图：第二种情况：凤凰端子接设备输出，3.5mm立体声音频线是输入凤凰端子输出连接3.5mm音频线输入的时候，左声道白线接入一个凤凰端子的正极，外围地线接入凤凰端子的地，负悬空。
右声道红线接入另一个凤凰端子的正极，外围地线接入凤凰端子的地，负悬空。
参加如下示意图：RCA音频线（莲花头）转凤凰端子RCA 音频线，俗称莲花头。
RCA 音频线是一种非平衡信号插头。
凤凰端子是一种平衡端子，那么进行转换的时候，同样分两种情况：第一种情况：RCA音频线接设备输出，凤凰端子接设备输入一根莲花头线有两根线：一根信号线，一根地线。
连接凤凰头输入的时候，信号线接一个凤凰端子的正极，地线同时接入这个凤凰端子的负和地。
（即负和地要短接）。
参见如下示意图：第二种情况：RCA音频线接设备输入，凤凰端子接设备输出连接凤凰头输出的时候，信号线接一个凤凰端子的正极，地线接入这个凤凰端子的地，负悬空。
参见如下示意图：XLR音频线（卡侬头）转凤凰端子XLR音频线，俗称卡侬头，XLR音频线是一种平衡信号插头。
凤凰端子也是一种平衡端子，那么连线只有一种情况，示意图如下所示：TRS音频线（大三芯）转凤凰端子TRS 音频线，俗称大三芯，TRS 音频线是一种平衡信号插头。
凤凰端子也是一种平衡端子，那么连线只有一种情况，示意图如下所示：。
3.5mm接口定义及保养一般三段的是：左，右，地～四段的定义有些不同，nokia的是左，右，mic，地．苹果是左，右，地，mic．国标是：左、右、MIC、地。
（耳机端从尖往里看，即头到尾巴（尾巴是有线的那边）3.5mm接口定义+图如图中所示,上面的一个表示为立体声腔,下边的为单声道,数字表示的意义:1.为接地,2.为立体声的右声道3.为立体声的左声道4.绝缘环3.5的接口配一般耳机标准插头，如果手机是3.5接口的话你就可以另配高档的耳机，2.5的就只能用手机专用，标配耳机了。
标配耳机一般效果不行，如果你对音色不是很挑剔的话就无所谓了只不过是耳机插头的直径不同,一个是3.5MM,另一个是2.5MM.3.5MM的接口适合接立体声音响或耳机,使用广泛.2.5MM的接口就不通用了,如果要用的话还得更换立体声音响或耳机的插头就比较麻烦了.3.5mm插头释义3.5mm插头是直径为3.5mm的同轴音频插头结构最常见的立体声耳机分三层，也有两层的，每一层都有对应的功能，要DIY的话一定要分层。
标准分布为“左右地红白”（从端部到根部依次是左声道、右声道、地线，其中左声道常用红色线皮，右声道常用白色的）。
一般进行耳机DIY可按如图B 和C图连接（B图为常见的三层接头），将C1（一般为黄色）和C2（同C1）拧成一股接3-0为地线，R（红色）线为右声道接3-1，G（绿色）线为左声道接3-2。
如果是分四层的手机带麦克风耳机，从顶端部到根部依次是左声道、右声道、麦克风、地线。
材料最常见的是银白色的和铜黄色的，银色的是铜镀银，铜黄色的就是铜。
由于银的稳定性和电子工程性优于铜，所以铜镀上银后可以升级使用该插头设备的用户体验。
保养无论哪种插头，长时间不用都会使之表面氧化，进而导致接触不良。
因此长时间不用的话应加以保护。
目前很多音频输入输出设备在购买时都会有插头套，用那个保护最好。
如果插头已经氧化，可以采用以下方法（上面的方法最好，下面的方法最差）1、用稀盐酸，很稀的就可以，用纸杯盛一杯水，用玻璃棒沾浓盐酸，往水里甩（操作的时候要小心，别甩得满世界都是，而且一定要远离浓盐酸瓶口），多甩几次，然后把整个插头泡进去，搅和搅和时间长了没事儿，因为银和铜和盐酸不会反应的，然后拿出来擦干就好了2、用牙膏轻轻擦拭，轻轻地擦，多擦会儿。
3.5mm耳机插座插头的结构和麦克连接1、3.5毫米前置音频插座的结构首先要了解前置音频插座的结构。
根据英特尔关于AC97前置音频接口的规范，机箱的前置音频面板采用两种3.5毫米微型插座：1开关型的，2无开关型的，见下图：开关型的2/3，4/5端是两个开关，当没有插头插入时，2/3，4/5端是连通的，当插头插入时2/3，4/5端断开。
无开关的就没有3，4两个开关端。
2、3.5毫米插头结构3.5毫米插头一般可分为三芯和二芯两种，如下图：二芯插头一般用于麦克，三芯插头一般用于立体声音耳机（有源音箱）。
现在二芯插头很少，所以麦克也用三芯插头。
耳机和麦克插头的接线定义如下图：麦克、耳机插头的接线如下图：采用三芯的麦克插头还有两种接法，如下图：这种接法没有麦克偏置，如果与麦克插座接线配合不准确。
会不好用。
3、前置麦克连接的问题前置音频口的连接，耳机一般没有什么问题，麦克会经常出现问题，原因是有些机箱的前置麦克插座的接线方式不标准。
下图列出了标准接线与非标准接线的区别：标准的接线有三条线：地线、麦克输入、麦克偏置。
非标准的有二条线：地线和麦克输入，把麦克偏置省了。
非标准1是把插座1、3短接，非标准2是3脚空着。
这两种的把MIC_IN接到JAUD1的1脚是可以使用的。
非标准3是把2、3短接，这种插入标准插头的麦克肯定是没有声音的，除非也用那种与之相对应接法的非标准插头的麦克。
4、前置音频线英特尔规范中对前置音频线也作了规定：左右声道、麦克以及AUD_VCC/HP_ON都要成对屏蔽，同时这些线还要组合在一起外层屏蔽。
参考下图：国内的机箱看不到有符合这种标准的前置音频线。
这种标准的音频线会减少干扰，降低噪声。
市场主流低端的6（5.1）声道主板一般配置3个插孔的音频接口，这三个插孔分别是①蓝色的音频输入②绿色的音频输出③粉色的麦克输入。
这三个插孔通过软件设置可以提供4-或6-声道模拟音频输出功能。
AC97音量控制面板与HD音量控制面板最大的差异在录音/input音量控制面板。
3.5毫米插座/ 插头的结构和接线方式1、3.5毫米前置音频插座的结构首先要了解前置音频插座的结构。
根据英特尔关于AC97前置音频接口的规范，机箱的前置音频面板采用两种3.5毫米微型插座：1开关型的，2无开关型的，见下图：开关型的2/3，4/5端是两个开关，当没有插头插入时，2/3，4/5端是连通的，当插头插入时2/3，4/5端断开。
无开关的就没有3，4两个开关端。
2、3.5毫米插头结构3.5毫米插头一般可分为三芯和二芯两种，如下图：二芯插头一般用于麦克，三芯插头一般用于立体声音耳机（有源音箱）。
现在二芯插头很少，所以麦克也用三芯插头。
耳机和麦克插头的接线定义如下图：麦克、耳机插头的接线如下图：采用三芯的麦克插头还有两种接法，如下图：这种接法没有麦克偏置，如果与麦克插座接线配合不准确。
会不好用。
3、前置麦克连接的问题前置音频口的连接，耳机一般没有什么问题，麦克会经常出现问题，原因是有些机箱的前置麦克插座的接线方式不标准。
下图列出了标准接线与非标准接线的区别：标准的接线有三条线：地线、麦克输入、麦克偏置。
非标准的有二条线：地线和麦克输入，把麦克偏置省了。
非标准1是把插座1、3短接，非标准2是3脚空着。
这两种的把MIC_IN接到JAUD1的1脚是可以使用的。
非标准3是把2、3短接，这种插入标准插头的麦克肯定是没有声音的，除非也用那种与之相对应接法的非标准插头的麦克。
4、前置音频线英特尔规范中对前置音频线也作了规定：左右声道、麦克以及AUD_VCC/HP_ON都要成对屏蔽，同时这些线还要组合在一起外层屏蔽。
参考下图：国内的机箱看不到有符合这种标准的前置音频线。
这种标准的音频线会减少干扰，降低噪声。
市场主流低端的6（5.1）声道主板一般配置3个插孔的音频接口，这三个插孔分别是①蓝色的音频输入②绿色的音频输出③粉色的麦克输入。
这三个插孔通过软件设置可以提供4-或6-声道模拟音频输出功能。
AC97音量控制面板与HD音量控制面板最大的差异在录音/input音量控制面板。
3.5毫米插座/插头引脚图和接线图一、 3.5毫米前置音频插座的结构:首先要了解前置音频插座的结构。
根据英特尔关于AC97前置音频接口的规范，机箱的前置音频面板采用两种3.5毫米微型插座：1开关型的，2无开关型的，见下图：开关型的2/3，4/5端是两个开关，当没有插头插入时，2/3，4/5端是连通的，当插头插入时2/3，4/5端断开。
无开关的就没有3，4两个开关端。
二、 3.5毫米插头结构:3.5毫米插头一般可分为三芯和二芯两种，如下图：二芯插头一般用于麦克，三芯插头一般用于立体声音耳机（有源音箱）。
现在二芯插头很少，所以麦克也用三芯插头。
耳机和麦克插头的接线定义如下图：麦克、耳机插头的接线如下图：采用三芯的麦克插头还有两种接法，如下图：这种接法没有麦克偏置，如果与麦克插座接线配合不准确。
会不好用。
三、前置麦克连接的问题:前置音频口的连接，耳机一般没有什么问题，麦克会经常出现问题，原因是有些机箱的前置麦克插座的接线方式不标准。
下图列出了标准接线与非标准接线的区别：标准的接线有三条线：地线、麦克输入、麦克偏置。
非标准的有二条线：地线和麦克输入，把麦克偏置省了。
非标准1是把插座1、3短接，非标准2是3脚空着。
这两种的把MIC_IN 接到JAUD1的1脚是可以使用的。
非标准3是把2、3短接，这种插入标准插头的麦克肯定是没有声音的，除非也用那种与之相对应接法的非标准插头的麦克。
四、前置音频线英特尔规范中对前置音频线也作了规定：左右声道、麦克以及AUD_VCC/HP_ON都要成对屏蔽，同时这些线还要组合在一起外层屏蔽。
参考下图：国内的机箱看不到有符合这种标准的前置音频线。
这种标准的音频线会减少干扰，降低噪声。
市场主流低端的6（5.1）声道主板一般配置3个插孔的音频接口，这三个插孔分别是①蓝色的音频输入②绿色的音频输出③粉色的麦克输入。
这三个插孔通过软件设置可以提供4-或6-声道模拟音频输出功能。
AC97音量控制面板与HD音量控制面板最大的差异在录音/input音量控制面板。
3、5毫米耳机插座插头得结构与接线方式一、3、5毫米前置音频插座得结构根据英特尔关于AC97前置音频接口得规范，机箱得前置音频而板采用两种3.5 毫米微型插座:1开关型得,2无开关型得，见下图:开关型得2与3,4与5端就是两个开关，当没有插头插入时2与3,4与5端就是 连通得，当插头插入时2与3,4与5端断开。
无开关得就就是没有3,4两个开关端。
3、5毫米插头一般可分为三芯与二芯两种，如下图:二芯插头三芯插头二芯插头一般用于麦克，三芯插头一般用于立体声音耳机（有源音箱）。
现在二芯 插头很少，所以麦克也用三芯插头。
耳机与麦克插头得接线定义如下图：麦克、耳机插头得接线如下图:2非开关型外环端 芯端caaS外芯中外环端 中坏端 芯端外坏端芯端1开关型耳机插头采用三芯得麦克插头还有两种接法，如下图:襄输入1芯端和中环短接作为麦克输入—I"訂麦克输入2中环和外坏短接作为地这种接法没有麦克偏置，如果与麦克插座接线配合不准确。
会不好用。
3、前置麦克连接得问题前置音频口得连接，耳机一般没有什么问题,麦克会经常出现问题，原因就是有 些机箱得前置麦克插座得接线方式不标准。
下图列出了标准接线与非标准接线得 区别：标准得接线有三条线:地线、麦克输入、麦克偏置。
非标准得有二条线:地线与麦克输入,把麦克偏置省了 o 非标准1就是把插座1、3短接，厂'■ * ----- 11一地 麦克输入C2H地麦克偏垃 麦克输入厂\ ---地 左声道 右声道——4V °F1——V_非标准2非标准3JI iark cunv%1Aim uir-- C/—麦克插头的接扶耳机（音箱）的接法AIJP MIC BIASAUD MIC INAUD_GND标准的非标准4AUD MIC INAUD MIC INI N非标准2就是3脚空着。
这两种得把MIC.IN 接到JAUD1得1脚就是可以使用得。
非标准3就是把2、3短接，这种插入标准插头得麦克肯定就是没有声音得，除非也用那种与之相 对应接法得非标准插头得麦克。
3.5毫米耳机插座插头的结构和接线方式一、3.5毫米前置音频插座的结构根据英特尔关于AC97前置音频接口的规范，机箱的前置音频面板采用两种3.5毫米微型插座：1开关型的，2无开关型的，见下图：开关型的2和3，4和5端是两个开关，当没有插头插入时，2和3，4和5端是连通的，当插头插入时2和3，4和5端断开。
无开关的就是没有3，4两个开关端。
3.5毫米插头一般可分为三芯和二芯两种，如下图：二芯插头一般用于麦克，三芯插头一般用于立体声音耳机（有源音箱）。
现在二芯插头很少，所以麦克也用三芯插头。
耳机和麦克插头的接线定义如下图：麦克、耳机插头的接线如下图：采用三芯的麦克插头还有两种接法，如下图：这种接法没有麦克偏置，如果与麦克插座接线配合不准确。
会不好用。
3、前置麦克连接的问题前置音频口的连接，耳机一般没有什么问题，麦克会经常出现问题，原因是有些机箱的前置麦克插座的接线方式不标准。
下图列出了标准接线与非标准接线的区别：标准的接线有三条线：地线、麦克输入、麦克偏置。
非标准的有二条线：地线和麦克输入，把麦克偏置省了。
非标准1是把插座1、3短接，非标准2是3脚空着。
这两种的把MIC_IN接到JAUD1的1脚是可以使用的。
非标准3是把2、3短接，这种插入标准插头的麦克肯定是没有声音的，除非也用那种与之相对应接法的非标准插头的麦克。
4、前置音频线英特尔规范中对前置音频线也作了规定：左右声道、麦克以及AUD_VCC/HP_ON都要成对屏蔽，同时这些线还要组合在一起外层屏蔽。
参考下图：国内的机箱看不到有符合这种标准的前置音频线。
这种标准的音频线会减少干扰，降低噪声。
市场主流低端的6（5.1）声道主板一般配置3个插孔的音频接口，这三个插孔分别是①蓝色的音频输入②绿色的音频输出③粉色的麦克输入。
这三个插孔通过软件设置可以提供4-或6-声道模拟音频输出功能。
AC97音量控制面板与HD音量控制面板最大的差异在录音/input音量控制面板。
