发动机装配生产工艺流程图

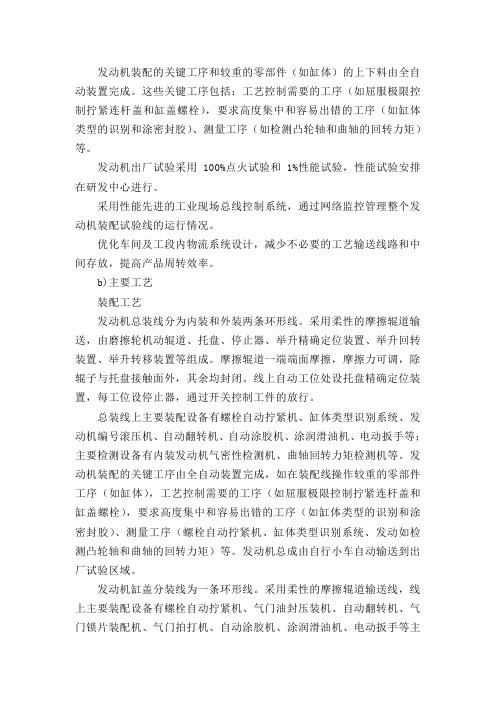

发动机装配的关键工序和较重的零部件（如缸体）的上下料由全自动装置完成。

这些关键工序包括：工艺控制需要的工序（如屈服极限控制拧紧连杆盖和缸盖螺栓），要求高度集中和容易出错的工序（如缸体类型的识别和涂密封胶）、测量工序（如检测凸轮轴和曲轴的回转力矩）等。

发动机出厂试验采用100%点火试验和1%性能试验，性能试验安排在研发中心进行。

采用性能先进的工业现场总线控制系统，通过网络监控管理整个发动机装配试验线的运行情况。

优化车间及工段内物流系统设计，减少不必要的工艺输送线路和中间存放，提高产品周转效率。

b)主要工艺装配工艺发动机总装线分为内装和外装两条环形线。

采用柔性的摩擦辊道输送，由磨擦轮机动辊道、托盘、停止器、举升精确定位装置、举升回转装置、举升转移装置等组成。

摩擦辊道一端端面摩擦，摩擦力可调，除辊子与托盘接触面外，其余均封闭。

线上自动工位处设托盘精确定位装置，每工位设停止器，通过开关控制工件的放行。

总装线上主要装配设备有螺栓自动拧紧机、缸体类型识别系统、发动机编号滚压机、自动翻转机、自动涂胶机、涂润滑油机、电动扳手等；主要检测设备有内装发动机气密性检测机、曲轴回转力矩检测机等。

发动机装配的关键工序由全自动装置完成，如在装配线操作较重的零部件工序（如缸体），工艺控制需要的工序（如屈服极限控制拧紧连杆盖和缸盖螺栓），要求高度集中和容易出错的工序（如缸体类型的识别和涂密封胶）、测量工序（螺栓自动拧紧机、缸体类型识别系统、发动如检测凸轮轴和曲轴的回转力矩）等。

发动机总成由自行小车自动输送到出厂试验区域。

发动机缸盖分装线为一条环形线。

采用柔性的摩擦辊道输送线，线上主要装配设备有螺栓自动拧紧机、气门油封压装机、自动翻转机、气门锁片装配机、气门拍打机、自动涂胶机、涂润滑油机、电动扳手等主要检测设备有气门锁片装配正确性检测机、气门座试漏机、凸轮轴回转力矩检测机等。

缸盖分装后通过输送机构送至总装线上的相应装配工位。

活塞连杆装配线为一条环形线。

发动机装配工艺流程
发动机装配工艺流程是发动机生产过程中的一个重要环节，它涉及到发动机各个零部件的装配、调试和测试等工作。

下面就以汽车发动机为例，简要介绍一下发动机装配工艺流程。

首先，进行零部件准备工作。

在发动机装配工艺流程中，首先需要准备好各个零部件，包括活塞、连杆、曲轴、缸套、气门、气门座、气门杆等。

这些零部件都需要经过严格的检验和测试，确保其质量符合要求。

其次，进行零部件装配。

零部件装配是发动机装配工艺流程的核心环节。

在装配过程中，需要按照一定的顺序和方法逐步将各个零部件进行装配。

例如，首先要将活塞和连杆装配到曲轴上，然后将缸套装配到缸体上，再将活塞组件装配到缸体中，最后将气门和气门杆安装到气缸头上。

然后，进行调试和测试。

装配完成后，还需要进行一系列的调试和测试工作，以确保发动机的性能和质量达到要求。

这包括调整发动机的点火时机、压缩比和燃油喷射量等参数，还需要进行各种性能和可靠性测试，如冷启动试验、加速试验、高温试验等。

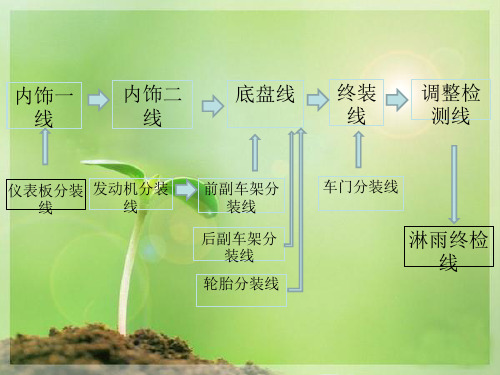

最后，进行整车安装。

发动机装配完成后，还需要将发动机和其他部件一起安装到车辆上。

这个过程需要严格按照汽车生产工艺标准进行，确保发动机和车辆的各个部件能够完全配合，整个车辆的性能和安全达到要求。

综上所述，发动机装配工艺流程是一项复杂而精细的工作。

只有经过严格、细致的操作和测试，才能确保发动机的质量和性能达到要求。

因此，在发动机装配过程中，需要有丰富的经验和技术，并且要严格遵守操作规程，确保每一道工序的准确和稳定。

只有这样，才能生产出高质量的发动机，满足汽车市场对于性能和可靠性的要求。

发动机总成装配工艺流程01、组装前，必须仔细清洁零件，以保持设备、工具和工作场所的清洁。

注意仔细检查并彻底清洁气缸体和曲轴上的所有润滑通道，并用压缩气体；02、不可互换零件，如缸体和飞轮壳、各活塞连杆组及其对应的气缸等。

，应按原位置安装，不得混淆。

03、相互位置有标记的零件，如曲轴和飞轮、气门点火正时等。

，必须按标记对齐，不得放错位置。

04、用于螺栓和螺母的锁紧件，如开口销、垫圈、锁紧件等。

，应按规定完整可靠地组装，不得有任何遗漏或损坏。

05、必须合理保证关键部位的重要间隙，如活塞与缸壁间隙、主轴颈与连杆轴颈间隙、曲轴与凸轮轴轴向间隙、气门间隙等。

06、滑动轴承、轴颈和相对运动的摩擦表面在装配时应涂上发动机机油。

07、在装配过程中，随时检查运动部件之间是否有任何运动不协调。

08、必须明确配合件的性质和要求，掌握过盈配合和间隙配合的技术标准。

过盈配合和间隙配合的零件应严格按照规定的装配工艺进行装配。

09、严格按照规定的拧紧力矩和拧紧顺序拧紧螺纹接头。

如连杆螺栓、主轴承螺栓、缸盖螺栓等重要螺栓应按规定扭矩拧紧；螺栓必须分阶段均匀拧紧，例如，气缸盖螺栓应分阶段从中心到外围对角拧紧。

10、制动部件应牢固可靠。

螺栓、螺母、锁片、开口销、锁线等一次性零件不能重复使用。

锁片的棘爪和底切应分别插入轴槽内并靠近螺母边缘；弹簧垫圈内径应与螺栓直径一致，间距约为垫圈厚度的两倍；对于成对和成组的固定螺栓，可以在每个螺栓头的每个面上钻通孔，拧紧后，可以用钢丝穿过螺栓头上的孔相互互锁。

11、密封部分应防止“三漏”，即漏油、漏气和漏水。

三泄漏的原因一般是装配工艺不符合要求，或者密封件磨损、变形、老化、腐蚀。

密封质量往往与密封材料的选择、预紧度和装配位置有关。

一旦拆除，所有一次性密封件必须更换。

12、曲轴的配重不能互换；各缸活塞和活塞连杆组的质量差不应大于允许值，以免在运行中引起剧烈振动。

13、对于出厂前已涂有密封紧固胶的零件，重新安装时必须清除残留胶和油污，并涂上规定的密封紧固胶进行密封或紧固。

发动机装配工艺流程一、准备工作1.安排人员和设备，确保装配过程的顺利进行。

2.对发动机各个零部件进行清洗和检查，确保其质量良好。

3.准备好所需的装配工艺文件和相关技术规范。

二、主要装配过程1.安装曲轴箱组件：将准备好的曲轴箱组件放置在装配平台上，先安装连杆轴承和油封等零部件，然后插入曲轴，最后安装好曲轴盖和其他附件。

2.安装缸体组件：将缸体放置在装配平台上，先安装气缸垫片和活塞，然后将缸盖放置在缸体上，并紧固螺栓。

3.安装气缸头组件：将气缸头放置在装配平台上，安装气门和弹簧，然后将气缸头安装在缸体上。

4.安装凸轮轴组件：将凸轮轴放置在装配平台上，检查凸轮轴的磨耗状况和轴承的安装情况，然后将凸轮轴安装在发动机上。

5.安装气门机构：根据发动机的气门布置和设计要求，安装气门机构，包括气门杆、摇臂、千斤顶等。

6.安装进气和排气系统：安装进气管道、进气门、进气歧管和排气管道等系统。

7.安装燃油系统：安装油泵、喷油嘴、喷油管等燃油系统。

8.安装点火系统：安装点火线圈、火花塞等点火系统。

9.安装冷却系统：安装水泵、散热器、冷却液管道等冷却系统。

10.安装起动系统：安装启动马达、启动器等起动系统。

11.安装油路系统：安装机油泵、机油滤清器、机油管道等油路系统。

12.安装传动系统：安装离合器或变速器等传动系统。

三、后续检测和调试1.进行初次检查：对装配好的发动机进行全面检查，确保各个部件安装正确，紧固牢固。

2.进行试车前准备：检查油液的加注情况，确认各个系统的连接管道是否安装正确。

3.进行试车：启动发动机并进行试车，检查发动机的工作状态、噪音和排放情况。

4.进行调试：根据试车情况，对发动机进行调试，如调整燃油喷射量、机油压力等参数，确保发动机的性能和工作可靠性。

以上是一个发动机装配工艺的基本流程，不同类型和型号的发动机可能会有所差异。

在实际装配过程中，根据具体情况可能需要酌情调整或添加一些步骤。

同时要注意安全操作，确保人员和设备的安全。

发动机装配工艺流程发动机装配工艺流程是指在发动机制造过程中，按照一定的工艺流程和操作步骤，将各个零部件组装成完整的发动机的过程。

下面是一份发动机装配工艺流程的简要介绍。

首先，发动机装配的第一步是零部件的清洗和鉴定。

这一步是为了确保零部件的质量，去除零部件上的油污和杂质，并对零部件进行鉴定，检查其尺寸、外观和功能是否符合要求。

第二步是进行零部件的排序和检验。

根据装配图纸和工艺要求，将零部件进行分组并排序，同时进行检验，确保零部件的配件尺寸和材质与图纸要求相符。

第三步是进行零部件的搭配和匹配。

根据装配图纸和工艺要求，将配对的零部件进行搭配和匹配，确保零部件之间的配合精度和协调性。

第四步是进行零部件的装配。

根据装配图纸和工艺要求，按照一定的顺序和方法，将零部件逐步组装成为发动机的主体结构，包括缸体、曲轴箱、气缸盖等核心部件。

第五步是进行发动机的密封和固定。

在发动机装配的过程中，需要进行各种密封件和固定件的安装，确保发动机在工作中不会出现漏油、漏气等问题，并保证各个零部件之间的连接牢固可靠。

第六步是进行发动机的调试和测试。

在发动机装配完成后，需要进行发动机的调试工作，包括点火试车、调整喷油系统和点火系统等，确保发动机的工作正常，并进行相关性能测试，确认发动机的各项指标符合要求。

最后，完成发动机的清洗和包装。

在发动机调试和测试完成后，需要进行发动机的清洗工作，去除装配过程中留下的油污和杂质，然后进行发动机的包装和标识，以便运输和存储。

以上就是一份发动机装配工艺流程的简要介绍。

发动机装配是一个复杂而精细的过程，需要严格按照工艺要求进行操作，以确保发动机的质量和性能。

只有正确的工艺流程和操作步骤，才能制造出符合质量要求的发动机。

发动机零部件组装工艺流程咱先来说说这发动机零部件组装前的准备工作。

这就像是做饭前得把食材都准备好一样。

你得把所有要用到的零部件都找齐咯，什么活塞啊、曲轴啊、气缸体啥的，一个都不能少。

而且这些零部件还得是质量合格的呢，要是有个小毛病，那装出来的发动机可就不好使喽。

就好比你要盖房子，砖头要是质量不好，房子能结实吗？这些零部件在拿来组装之前，还得清理干净呢，不能有什么灰尘啊、杂质啊在上面，不然它们在发动机里面“打架”可就麻烦啦。

接着就是组装的大工程啦。

先从哪儿开始呢？就从气缸体开始吧。

这气缸体就像是发动机的大框架，其他零部件都得在它这个框架里各就各位。

把气缸体放在工作台上，就像是把舞台搭好，演员们要开始登场啦。

然后把曲轴装进去，这曲轴可是个很重要的角色哦，它就像发动机的“心脏轴”，活塞啥的都得跟着它的节奏动呢。

安装曲轴的时候得小心翼翼的，要确保它的位置放得特别正，要是歪了一点点，那整个发动机的运转就会受到影响，就像人走路如果腿歪了，那肯定走不稳当呀。

再说说活塞的安装吧。

活塞和气缸体可是一对好搭档。

把活塞装进气缸体的时候，要涂抹适量的润滑油，这润滑油就像是它们之间的“小助手”，能让它们配合得更顺畅。

活塞装进去之后，还要检查活塞环的安装是否正确，活塞环就像是活塞的小跟班，帮助活塞密封好气缸，不让气体乱跑。

如果活塞环没装好，那发动机的动力就会大打折扣，就像气球有个小漏洞，气就跑没了，哪还能飞得起来呢？还有气门的安装也不能马虎。

气门就像是发动机的“呼吸器官”，控制着空气的进出。

安装气门的时候要注意气门的间隙，这个间隙就像是人的牙齿之间的小缝隙一样，得合适才行。

要是间隙太大或者太小，发动机的呼吸就不顺畅啦，就会出现各种各样的问题，像喘气困难似的。

等这些主要的零部件都安装好之后呢，就得开始连接各种管线啦。

这些管线就像是人体的血管一样，负责把油啊、水啊这些东西输送到发动机的各个部位。

油管要接得牢固，不能漏油，水管也要接好，保证发动机的冷却系统正常工作。
