论配电网理论线损计算方法

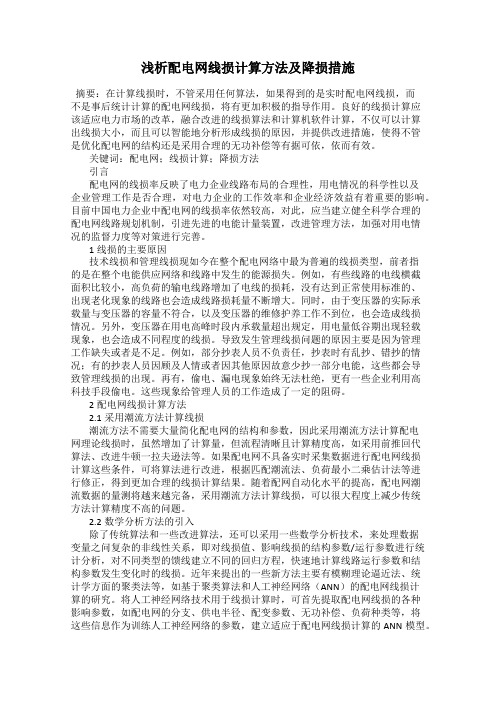

浅析配电网线损计算方法及降损措施摘要：在计算线损时，不管采用任何算法，如果得到的是实时配电网线损，而不是事后统计计算的配电网线损，将有更加积极的指导作用。

良好的线损计算应该适应电力市场的改革，融合改进的线损算法和计算机软件计算，不仅可以计算出线损大小，而且可以智能地分析形成线损的原因，并提供改进措施，使得不管是优化配电网的结构还是采用合理的无功补偿等有据可依，依而有效。

关键词：配电网；线损计算；降损方法引言配电网的线损率反映了电力企业线路布局的合理性，用电情况的科学性以及企业管理工作是否合理，对电力企业的工作效率和企业经济效益有着重要的影响。

目前中国电力企业中配电网的线损率依然较高，对此，应当建立健全科学合理的配电网线路规划机制，引进先进的电能计量装置，改进管理方法，加强对用电情况的监督力度等对策进行完善。

1线损的主要原因技术线损和管理线损现如今在整个配电网络中最为普遍的线损类型，前者指的是在整个电能供应网络和线路中发生的能源损失。

例如，有些线路的电线横截面积比较小，高负荷的输电线路增加了电线的损耗，没有达到正常使用标准的、出现老化现象的线路也会造成线路损耗量不断增大。

同时，由于变压器的实际承载量与变压器的容量不符合，以及变压器的维修护养工作不到位，也会造成线损情况。

另外，变压器在用电高峰时段内承载量超出规定，用电量低谷期出现轻载现象，也会造成不同程度的线损。

导致发生管理线损问题的原因主要是因为管理工作缺失或者是不足。

例如，部分抄表人员不负责任，抄表时有乱抄、错抄的情况；有的抄表人员因顾及人情或者因其他原因故意少抄一部分电能，这些都会导致管理线损的出现。

再有，偷电、漏电现象始终无法杜绝，更有一些企业利用高科技手段偷电。

这些现象给管理人员的工作造成了一定的阻碍。

2配电网线损计算方法2.1采用潮流方法计算线损潮流方法不需要大量简化配电网的结构和参数，因此采用潮流方法计算配电网理论线损时，虽然增加了计算量，但流程清晰且计算精度高，如采用前推回代算法、改进牛顿一拉夫逊法等。

线损计算方法线损理论计算是降损节能,加强线损管理的一项重要的技术管理手段;通过理论计算可发现电能损失在电网中分布规律,通过计算分析能够暴露出管理和技术上的问题,对降损工作提供理论和技术依据,能够使降损工作抓住重点,提高节能降损的效益,使线损管理更加科学;所以在电网的建设改造过程以及正常管理中要经常进行线损理论计算;线损理论计算是项繁琐复杂的工作,特别是配电线路和低压线路由于分支线多、负荷量大、数据多、情况复杂,这项工作难度更大;线损理论计算的方法很多,各有特点,精度也不同;这里介绍计算比较简单、精度比较高的方法;理论线损计算的概念1．输电线路损耗当负荷电流通过线路时,在线路电阻上会产生功率损耗;1单一线路有功功率损失计算公式为△P＝I2R式中△P--损失功率,W；I--负荷电流,A；R--导线电阻,Ω2三相电力线路线路有功损失为△P＝△PA十△PB十△PC＝3I2R3温度对导线电阻的影响：导线电阻R不是恒定的,在电源频率一定的情况下,其阻值随导线温度的变化而变化;铜铝导线电阻温度系数为a＝;在有关的技术手册中给出的是20℃时的导线单位长度电阻值;但实际运行的电力线路周围的环境温度是变化的；另外；负载电流通过导线电阻时发热又使导线温度升高,所以导线中的实际电阻值,随环境、温度和负荷电流的变化而变化;为了减化计算,通常把导线电阴分为三个分量考虑： 1基本电阻20℃时的导线电阻值R20为R20=RL式中R--电线电阻率,Ω/km,; L--导线长度,km;2温度附加电阻Rt为Rt=atP－20R20式中a--导线温度系数,铜、铝导线a=0．004；tP--平均环境温度,℃;3负载电流附加电阻Rl为Rl= R204线路实际电阻为R=R20+Rt+Rl4线路电压降△U为△U=U1－U2=LZ2．配电变压器损耗简称变损功率△PB配电变压器分为铁损空载损耗和铜损负载损耗两部分;铁损对某一型号变压器来说是固定的,与负载电流无关;铜损与变压器负载率的平方成正比;配电网电能损失理论计算方法配电网的电能损失,包括配电线路和配电变压器损失;由于配电网点多面广,结构复杂,客户用电性质不同,负载变化波动大,要起模拟真实情况,计算出某一各线路在某一时刻或某一段时间内的电能损失是很困难的;因为不仅要有详细的电网资料,还在有大量的运行资料;有些运行资料是很难取得的;另外,某一段时间的损失情况,不能真实反映长时间的损失变化,因为每个负载点的负载随时间、随季节发生变化;而且这样计算的结果只能用于事后的管理,而不能用于事前预测,所以在进行理论计算时,都要对计算方法和步骤进行简化; 为简化计算,一般假设：1线路总电流按每个负载点配电变压器的容量占该线路配电变压器总容量的比例,分配到各个负载点上;2每个负载点的功率因数cos 相同;这样,就能把复杂的配电线路利用线路参数计算并简化成一个等值损耗电阻;这种方法叫等值电阻法;等值电阻计算设：线路有m个负载点,把线路分成n个计算段,每段导线电阻分别为R1,R2,R3,…,Rn, 1．基本等值电阻Re3．负载电流附加电阻ReT在线路结构未发生变化时,Re、ReT、Rez三个等效电阻其值不变,就可利用一些运行参数计算线路损失;均方根电流和平均电流的计算利用均方根电流法计算线损,精度较高,而且方便;利用代表日线路出线端电流记录,就可计算出均方根电流IJ和平均电流IP;在一定性质的线路中,K值有一定的变化范围;有了K值就可用IP代替IJ;IP可用线路供电量计算得出,电能损失计算1线路损失功率△PkW△P=3KIP2Re+ReT+ReI×10-3如果精度要求不高,可忽略温度附加电阻ReT和负载电流附加电阻ReI;2线路损失电量△W3线损率 4配电变压器损失功率△PB5配电变压器损失电量△WB6变损率 B7综合损失率为 + B;另外,还有损失因数、负荷形状系数等计算方法;这些计算方法各有优缺点,但计算误差较大,这里就不再分别介绍了;低压线路损失计算方法低压线路的特点是错综复杂,变化多端,比高压配电线路更加复杂;有单相供电,3×3相供电,3×4相供电线路,更多的是这几种线路的组合;因此,要精确计算低压网络的损失是很困难的,一般采用近似的简化方法计算;简单线路的损失计算1．单相供电线路1一个负荷在线路末端时：2多个负荷时,并假设均匀分布：2．3×3供电线路1一个负荷点在线路末端2多个负荷点,假设均匀分布且无大分支线3．3×4相供电线路1A、B、C三相负载平衡时,零线电流IO=0,计算方法同3×3相线路;由表6-2可见,当负载不平衡度较小时,a值接近1,电能损失与平衡线路接近,可用平衡线路的计算方法计算;4．各参数取值说明1电阻R为线路总长电阻值;2电流为线路首端总电流;可取平均电流和均方根电流;取平均电流时,需要用修正系数K进行修正;平均电流可实测或用电能表所计电量求得;3在电网规划时,平均电流用配电变压器二次侧额定值,计算最大损耗值,这时K=1;4修正系数K随电流变化而变化,变化越大,K越大；反之就小;它与负载的性质有关;复杂线路的损失计算0．4kV线路一般结构比较复杂;在三相四线线路中单相、三相负荷交叉混合,有较多的分支和下户线,在一个台区中又有多路出线;为便于简化,先对几种情况进行分析;1．分支对总损失的影响假设一条主干线有n条相同分支线,每条分支线负荷均匀分布;主干线长度为ι;则主干电阻Rm=roL分支电阻Rb=roι总电流为I,分支总电流为Ib=I/n1主干总损失△Pm2各分支总损失△Pb3线路全部损失4分支与主干损失比也即,分支线损失占主干线的损失比例为ι/nL;一般分支线小于主干长度,ι/nL＜1/n2．多分支线路损失计算3．等值损失电阻Re4．损失功率5．多线路损失计算配变台区有多路出线或仅一路出线,在出口处出现多个大分支的损失计算;设有m路出线,每路负载电流为I1,I2,…,Im台区总电流I=I1+I2…+Im每路损失等值电阻为Re1,Re2,…,Rem则△P=△P1+△P2+…+△Pm=3I21Re1+I22Re2+…+I2mRem如果各出线结构相同,即I1=I2=…=ImRe1=Re2=…=Rem6．下户线的损失主干线到用各个用户的线路称为下户线;下户线由于线路距离短,负载电流小,其电能损失所占比例也很小,在要求不高的情况下可忽略不计;取：下户线平均长度为ι,有n个下户总长为L,线路总电阻R=roL,每个下户线的负载电流相同均为I;1单相下户线△P=2I2R=2I2ro L2三相或三相四线下户△P=3I2R=3I2roL电压损失计算电压质量是供电系统的一个重要的质量指标,如果供到客户端的电压超过其允许范围,就会影响到客户用电设备的正常运行,严重时会造成用电设备损坏,给客户带来损失,所以加强电压管理为客户提供合格的电能是供电企业的一项重要任务; 电网中的电压随负载的变化而发生波动;国家规定了在不同电压等级下,电压允许波动范围;国电农1999652号文对农村用电电压做了明确规定：1配电线路电压允许波动范围为标准电压的±7%;2低压线路到户电压允许波动范围为标准电压的±10%;电压损失是指线路始端电压与末端电压的代数差,是由线路电阻和电抗引起的;电抗感抗是由于导线中通过交流电流,在其周围产生的高变磁场所引起的;各种架空线路每千米长度的电抗XOΩ/km,可通过计算或查找有关资料获得;表6-3给出高、低压配电线路的XO参考值; 三相线路仅在线路末端接有一集中负载的三相线路,设线路电流为I,线路电阻R,电抗为X,线路始端和末端电压分别是U1,U2,负载的功率因数为cos ;电压降△ù=△ù1-△ù2=IZ电压损失是U1、U2两相量电压的代数差△U=△U1-△U2由于电抗X的影响,使得ù1和ù2的相位发生变化,一般准确计算△U很复杂,在计算时可采用以下近似算法：△U=IRcos +ιXsin 一般高低压配电线路该类线路负载多、节点多,不同线路计算段的电流、电压降均不同,为便于计算需做以下简化;1．假设条件线路中负载均匀分布,各负载的cos 相同,由于一般高低压配电线路阻抗Z的cosZ=0．8～0．95,负载的cos 在0．8以上,可以用ù代替△U进行计算;2．电压损失线路电能损失的估算线路理论计算需要大量的线路结构和负载资料,虽然在计算方法上进行了大量的简化,但计算工作量还是比较大,需要具有一定专业知识的人员才能进行;所以在资料不完善或缺少专业人员的情况下,仍不能进行理论计算工作;下面提供一个用测量电压损失,估算的电能损失的方法,这种方法适用于低压配电线路;1．基本原理和方法1线路电阻R,阻抗Z之间的关系2线路损失率由上式可以看出,线路损失率与电压损失百分数△U%成正比,△U%通过测量线路首端和末端电压取得;k为损失率修正系数,它与负载的功率因数和线路阻抗角有关;表6-4、表6-5分别列出了单相、三相无大分支低压线路的k值;在求取低压线路损失时的只要测量出线路电压降△U,知道负载功率因数就能算出该线路的电能损失率;2．有关问题的说明1由于负载是变化的,要取得平均电能损失率,应尽量取几个不同情况进行测量,然后取平均数;如果线路首端和末端分别用自动电压记录仪测量出一段时间的电压降;可得到较准确的电能损失率; 2如果一个配变台区有多路出线,要对每条线路测取一个电压损失值,并用该线路的负载占总负载的比值修正这个电压损失值,然后求和算出总的电压损失百分数和总损失率;3线路只有一个负载时,k值要进行修正;4线路中负载个数较少时,k乘以1+1/2n,n为负载个数;。

理论线损计算范文线损计算可分为两个方面，即负载线损计算和配电线路线损计算。

负载线损计算是指用户直接消耗电力时，电能在输配电过程中的损耗。

负载线损通常通过功率损耗计算来估算。

功率损耗的计算公式为：损耗功率=电阻功率+电感功率+电容功率其中，电阻功率为R*I^2，电感功率为L*f*I^2，电容功率为C*f*U^2R为导线的电阻，L为导线的电感，C为导线的电容，I为电流，f为频率，U为电压。

负载线损计算还需要考虑负载功率因数的影响。

功率因数是用来描述负载电流相位和电压相位之间夹角的。

功率因数为1表示电流和电压相位一致，功率因数小于1表示存在功率损耗。

在实际负载线损计算中，需要根据负载的功率因数来考虑功率损耗的影响。

配电线路线损计算是指输配电过程中输电线路的损耗。

配电线路的线损主要包括电缆损耗、变压器损耗和配变损耗。

电缆损耗可以通过经验公式或有限元分析来进行估算。

变压器损耗和配变损耗主要是由于变压器的铜损和铁损。

铜损是由于变压器线圈的电阻而产生的损耗，铁损是由于变压器铁芯的磁化和磁滞而产生的损耗。

变压器损耗和配变损耗可以通过公式进行估算，也可以通过试验来测量。

除了电缆损耗、变压器损耗和配变损耗之外，配电线路的线损还受到线路的长度、线径、线材等因素的影响。

在线损计算中，需要同时考虑这些因素的影响。

线损计算的准确性对电力系统的运行和管理至关重要。

准确的线损计算可以帮助电力系统运行人员了解电能投入和回收情况，找出线损较大的设备和线路，采取相应的措施进行调整和改进。

线损计算方法线损理论计算是降损节能，加强线损管理的一项重要的技术管理手段。

通过理论计算可发现电能损失在电网中分布规律，通过计算分析能够暴露出管理和技术上的问题，对降损工作提供理论和技术依据，能够使降损工作抓住重点，提高节能降损的效益，使线损管理更加科学。

所以在电网的建设改造过程以及正常管理中要经常进行线损理论计算。

线损理论计算是项繁琐复杂的工作，特别是配电线路和低压线路由于分支线多、负荷量大、数据多、情况复杂，这项工作难度更大。

线损理论计算的方法很多，各有特点，精度也不同。

这里介绍计算比较简单、精度比较高的方法。

理论线损计算的概念1．输电线路损耗当负荷电流通过线路时，在线路电阻上会产生功率损耗。

(1)单一线路有功功率损失计算公式为△P＝I2R式中△P--损失功率，W；I--负荷电流，A；R--导线电阻，Ω(2)三相电力线路线路有功损失为△P＝△PA十△PB十△PC＝3I2R(3)温度对导线电阻的影响：导线电阻R不是恒定的，在电源频率一定的情况下，其阻值随导线温度的变化而变化。

铜铝导线电阻温度系数为a＝0.004。

在有关的技术手册中给出的是20℃时的导线单位长度电阻值。

但实际运行的电力线路周围的环境温度是变化的；另外；负载电流通过导线电阻时发热又使导线温度升高，所以导线中的实际电阻值，随环境、温度和负荷电流的变化而变化。

为了减化计算，通常把导线电阴分为三个分量考虑： 1）基本电阻20℃时的导线电阻值R20为R20=RL式中R--电线电阻率，Ω/km，;L--导线长度，km。

2）温度附加电阻Rt为Rt=a（tP－20）R20式中a--导线温度系数，铜、铝导线a=0．004；tP--平均环境温度，℃。

3）负载电流附加电阻Rl为Rl= R204）线路实际电阻为R=R20+Rt+Rl（4）线路电压降△U为△U=U1－U2=LZ2．配电变压器损耗(简称变损)功率△PB配电变压器分为铁损(空载损耗)和铜损(负载损耗)两部分。

.线损计算方法线损计算方法线损理论计算是降损节能，加强线损管理的一项重要的技术管理手段。

通过理论计算可发现电能损失在电网中分布规律，通过计算分析能够暴露出管理和技术上的问题，对降损工作提供理论和技术依据，能够使降损工作抓住重点，提高节能降损的效益，使线损管理更加科学。

所以在电网的建设改造过程以及正常管理中要经常进行线损理论计算。

线损理论计算是项繁琐复杂的工作，特别是配电线路和低压线路由于分支线多、负荷量大、数据多、情况复杂，这项工作难度更大。

线损理论计算的方法很多，各有特点，精度也不同。

这里介绍计算比较简单、精度比较高的方法。

理论线损计算的概念1．输电线路损耗当负荷电流通过线路时，在线路电阻上会产生功率损耗。

(1)单一线路有功功率损失计算公式为△P＝I2R式中△P--损失功率，W；I--负荷电流，A；R--导线电阻，Ω(2)三相电力线路线路有功损失为△P＝△PA 十△PB十△PC＝3I2R(3)温度对导线电阻的影响：导线电阻R不是恒定的，在电源频率一定的情况下，其阻值随导线温度的变化而变化。

铜铝导线电阻温度系数为a＝0.004。

在有关的技术手册中给出的是20℃时的导线单位长度电阻值。

但实际运行的电力线路周围的环境温度是变化的；另外；负载电流通过导线电阻时发热又使导线温度升高，所以导线中的实际电阻值，随环境、温度和负荷电流的变化而变化。

为了减化计算，通常把导线电阴分为三个分量考虑： 1）基本电阻20℃时的导线电阻值R20为R20=RL式中R--电线电阻率，Ω/km，; L--导线长度，km。

2）温度附加电阻Rt为Rt=a（tP－20）R20式中a--导线温度系数，铜、铝导线a=0．004；tP--平均环境温度，℃。

3）负载电流附加电阻Rl为Rl= R204）线路实际电阻为R=R20+Rt+Rl（4）线路电压降△U为△U=U1－U2=LZ2．配电变压器损耗(简称变损)功率△PB配电变压器分为铁损(空载损耗)和铜损(负载损耗)两部分。

10KV配网线损理论计算及降损措施的探讨摘要：本文首先介绍了配电网中线损的理论计算方法，同时从技术和管理的两个方面进行制定节能降损措施，从而提高电网的经济运行水平。

关键词：配电网；损耗；措施0 引言按照国家关于电力行业节能减排的工作要求，提出了建设环境友好型、资源节约型企业的目标，并将其写入了社会责任报告书。

作为供电企业，贯彻落实科学发展、节约发展的工作思路，扎实做好降损增效工作，是我们义不容辞的企业责任和社会责任。

线损率综合反映了电力网规划设计、生产运行和经营管理水平，通过对其进行科学有效的分析评估，查找生产、经营、管理各环节存在的问题，进而从技术上、管理上双管齐下，运用科举的措施与方法，实现电网的“降损增效”。

本文首先介绍了配电网中线损的理论计算方法，同时从技术和管理的两个方面进行制定节能降损措施，从而提高电网的经济运行水平。

1、配网线损计算方法近几年来，配网线损理论计算方法经过不断改进，得到了很大的发展。

从目前发展状况来看，大部分地区配网表计配置仍不齐备，数据采集很困难，致使现有线损理论计算方法的精度未得到实质性的提高。

具体算法可以归纳为以下几种:1.1 均方根电流法均方根电流法原理简单，易于掌握，对局部电网和个别元件的电能损耗计算或当线路出日处仅装设电流表时是相当有效的尤其是在0.4-10kV配电网的电能损耗计算中，该法易于推广和普及但缺点是负荷测录工作量庞大，需24h监测，准确率差，计算精度小高，日由于当前我国电力系统运行管理缺乏自动反馈用户用电信息的手段，给计算带来困难，所以该法适用范围具有局限性。

1.2节点等值功率法节点等值功率法方法简单，适用范围广，对运行电网进行网损的理论分析时，所依据的运行数据来自计费用电能表，即使小知道具体的负荷曲线形状，也能对计算结果的最大可能误差作出估计，因为该法只是通过将实际连续变化的节点功率曲线当作阶梯性变化的功率曲线处理或查负荷曲线形状系数的方式获取节点等效功率近似地考核系统状态。

线损理论计算方法与降损增效技术措施分析摘要：线损率是综合反映配电网规划设计、运营和管理水平的重要指标。

在电力系统中，线损是普遍存在的，如果电力企业能够及时的对线损进行处理，减少电能在传输等过程中的损耗，将会为企业带来巨大的经济效益。

本文将对配电网系统中造成技术线损的主要原因进行研究、分析，并针对技术线损提出相应的降损措施。

关键词：配电网；理论线损计算；降损措施1线损理论计算的常用方法1.1等值电量法等值电量法又成为电压损失法、电阻计算法。

在选用等值电量法计算电网线损时，需要结合实际情况，确保计算结果的精确性和可靠性。

如在配电网中能取得全部被测数据时，应当采用电量法，这种方法以三相快速牛顿分解潮流为基础；在配电网没有综合测试仪装置或者有部分综合测试仪的情况下，应当选用等值电阻法或者改进等值电阻法进行线损计算。

电压损失法以低压网运行中相关的电压数据为基础，通过线路阻抗、线路电流以及相电压转变成线电压计算得电压损耗。

另外，将甚至电阻系数的等值电阻法应用于低压配电台区的线损计算，也可以极大提高计算的精确度。

1.2改进前推回带法由于配电网实际运行过程中，代表的是各个时段的功率因数是显动态变化的，不可能准确获得，这就需要一种方法可以利用统计规律大致确定功率因数随着时间变化规律，再根据此规律分配供电量到各个时段，从而提高了计算的精确度。

该方法对传统化简的配电网线损理论计算方法的一种改进，将无功功率和线路电压损失对线损的影响同时考虑进去，在处理小电源时显得更加容易。

1.3改进迭代法改进迭代法是以前推回代法潮流迭代算法为理论基础，能完全反映出配电网络结构特征的动态链表为网络结构基础，适用于环状、网状、辐射状等多种复杂配电网线损理论计算，是在实践中应用比较广泛的一种计算方法，如损耗功率插值/拟和法、节点电压插值/拟和法、动态潮流法等方法能克服配电网运行动态时变性，提高网损计算精度。

2 配电网技术线损主要原因2.1 负荷波动幅度过大造成的线损当配电网系统运行时，其负荷曲线的形态会直接对技术线损的大小产生影响。
