劈尖干涉测量头发丝直径

头发丝直径的测定班级060716 学号45 姓名元小平指导老师丁斌刚头发丝直径的测定，我们有很多方法。

但是哪种方法是最为精确的呢，这才是我们做这个实验的最终目的。

而使用牛顿环测头发丝的直径能使我们的误差很小，比起其他方法有更多的优点，而且更加精确。

以下就是实验。

一、实验目的1.测量头发丝直径的大小。

2.掌握劈尖干涉测定细丝直径（或薄片厚度）的方法。

3.通过实验加深对等厚干涉原理的理解。

4.掌握牛顿环的使用原理。

二、实验原理①将两块平板玻璃叠放在一起，一端用头发丝将其隔开，则形成一辟尖形空气薄层见图（1-1），若用单色平行光垂直入射，在空气劈尖的上下表面发射的两束光将发生干涉，其光程差△=2l+λ/2 （l为空气薄膜厚度）。

因为空气劈尖厚度相等之处是一系列平行于两玻璃板接触处（即棱边）的平行直线，所以其干涉图样是与棱边平行的一组明暗相间的等间距的直条纹，当Δ=（2k+1）λ/2，（k=0，1，2，3……）时，为干涉暗条纹，与k级暗条纹对应的薄膜厚度为：d=k×λ/2由于k值一般较大，为了避免数错，在实验中可先测出某长度l内的干涉暗条纹的间隔数n，则单位长度的干涉条纹数X=n/l，若棱边与头发丝的距离为L，则头发丝出现的暗条纹的级数为k=X×L，可得头发丝的直径为：D=X×L×λ/2= n/l×L×λ/2②也可用三角形相似原理如图（3-17-3）D／d=L／lD=（L／l）×dd=n×λ/2取n=10（即间隔10个暗条纹）d=10×λ/2=5λ所以D=（L／l）×5λ三、实验器材电子显微镜，劈尖，头发丝,牛顿环四、试验装置五、实验步骤1.打开电源和钠灯光源并将电子显微镜的插头插上2.调节显微镜的视野至明亮清晰处3.取一根头发丝，将头发丝夹入劈见内（注意头发丝要拉直不可弯曲），固定好。

4.将固定好头发丝的劈见放入显微镜的平台内，调节显微镜直到看见清楚的干涉条纹5.测量L的长度，找到两条最黑的暗条纹，记入数据L’、L’’ ；（L= L’—L’’）6. 取n=10（间隔10个暗条纹）即l的长度，记入数据l’、l’’; ( l=l’—l’’ )7.重复上述过程，得到不同的几组数据8.实验结束后，整理好实验器材六、实验数据D=（L／l）×5λ钠灯波长λ=589.3nm发根部头发丝直径数据发中部头发丝直径数据七、实验结论1.由以上数据得出，（本人）头发丝直径的长度在0.5~0.75mm之间2.相比之下发根的头发丝直径比发梢的要粗些3.测量时头发要尽量直，这样出来出来的数据才更加精确。

细丝直径的测量摘要：本次实验为细丝直径的测量，由于细丝利用普通的测量工具很难准确测量，误差很大，所以此次实验是利用等厚干涉原理，即由同一光源发出的平行单色光垂直入射分别经过空气劈尖所形成的空气薄膜上下表面反射后，在上表面相遇时产生的一组与棱边平行的，明暗相间，间隔相同的干涉条纹，由此来测量细丝的直径，使数据更加准确，本次试验就是利用干涉原理制作劈尖测量发丝的直径。

关键词：干涉原理空气劈尖直径光程差引言：本次实验是利用空气劈尖根据光的干涉原理测量发丝的直径，干涉和衍射是光的波动性的具体变现，利用光的等厚干涉由同一光源发出的平行光，分别经过劈尖间所形成的空气薄膜上下表面反射后产生干涉现象，形成明暗相间的条纹，使用显微镜观察明暗条纹间的距离，由此来计算发丝的直径实验原理：当两片很平的玻璃叠合在一起，并在其一端垫入细丝时，两片玻璃片之间就形成了一层空气薄膜，叫做空气劈尖。

在同一光源发出的单色平行光垂直照射下，经劈尖上下表面反射后将会产生干涉现象，在显微镜观察可发现明暗相间的干涉条纹，如图所示实验内容与步骤：实验仪器：读数显微镜 45度反射镜 2片光学玻璃钠光灯发丝1 将发丝夹在2片光学玻璃的一端，另一端直接接触，形成空气劈尖。

将劈尖放在读数显微镜的载物台上。

2 打开钠光灯，调节45度反射镜，使光线平行垂直射入充满视野，此时显微镜的视野由暗变亮。

3 调节显微镜物镜的焦距使视野内明暗相间的条纹清晰，调节显微镜目镜焦距以及叉丝的位置是否对齐和劈尖放置的位置，4 找出一段最清晰的条纹用读数显微镜读出两条明条纹或暗条纹之间的距离，同一方向转动测微鼓轮测量出5组明或暗条纹的间距。

5 使用游标卡尺测量出劈尖内细丝到较远一端的距离L6 根据公式和测量的数据计算出细丝的直径和不确定度数据处理与实验结果表达式：S=(0.212+0.220+0.216+0.218+0.220)÷5=0.2172mm L=45.2mm D=2λ•S L =2172.02.452103.5896-⨯•=0.061mmU l =0.01mmU s =t)1()(12--∑=n n S Snn i=2.78⨯0.00665=0.0185U r =22)()(SU L U S l +=00029.0=0.017U D =r U D ⨯=0.013⨯0.017=0.0221 最后结果为D=D ±U D =0.061±0.0221mm U r =DU D ⨯100%=1.61%结束语本次试验让我们学习到了光的等厚干涉原理，利用这一原理我们学会了如何测量细丝的直径，使我们受益匪浅，实验过程中我们应当多次测量，因为实验过程中存在较大误差，应该仔细认真以免读数发生错误。

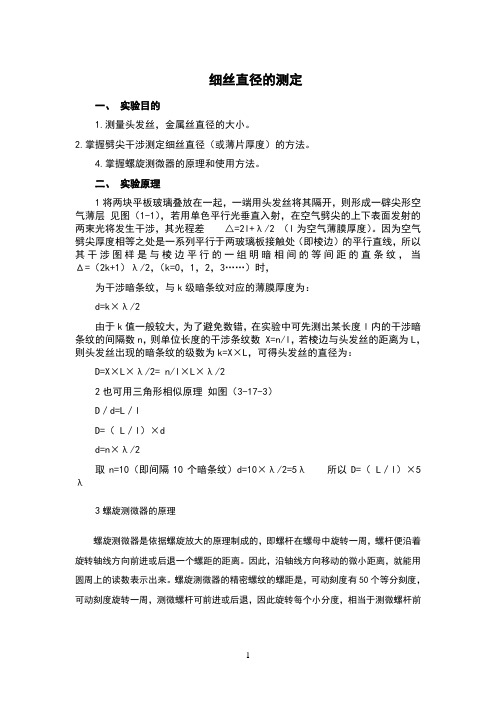

细丝直径的测定一、实验目的1.测量头发丝，金属丝直径的大小。

2.掌握劈尖干涉测定细丝直径（或薄片厚度）的方法。

4.掌握螺旋测微器的原理和使用方法。

二、实验原理1将两块平板玻璃叠放在一起，一端用头发丝将其隔开，则形成一辟尖形空气薄层见图（1-1），若用单色平行光垂直入射，在空气劈尖的上下表面发射的两束光将发生干涉，其光程差△=2l+λ/2 （l为空气薄膜厚度）。

因为空气劈尖厚度相等之处是一系列平行于两玻璃板接触处（即棱边）的平行直线，所以其干涉图样是与棱边平行的一组明暗相间的等间距的直条纹，当Δ=（2k+1）λ/2，（k=0，1，2，3……）时，为干涉暗条纹，与k级暗条纹对应的薄膜厚度为：d=k×λ/2由于k值一般较大，为了避免数错，在实验中可先测出某长度l内的干涉暗条纹的间隔数n，则单位长度的干涉条纹数 X=n/l，若棱边与头发丝的距离为L，则头发丝出现的暗条纹的级数为k=X×L，可得头发丝的直径为：D=X×L×λ/2= n/l×L×λ/22也可用三角形相似原理如图（3-17-3）D／d=L／lD=（ L／l）×dd=n×λ/2取n=10（即间隔10个暗条纹）d=10×λ/2=5λ所以D=（ L／l）×5λ3螺旋测微器的原理螺旋测微器是依据螺旋放大的原理制成的，即螺杆在螺母中旋转一周，螺杆便沿着旋转轴线方向前进或后退一个螺距的距离。

因此，沿轴线方向移动的微小距离，就能用圆周上的读数表示出来。

螺旋测微器的精密螺纹的螺距是，可动刻度有50个等分刻度，可动刻度旋转一周，测微螺杆可前进或后退，因此旋转每个小分度，相当于测微螺杆前进或后退这50=。

可见，可动刻度每一小分度表示，所以以螺旋测微器可准确到。

由于还能再估读一位，可读到毫米的千分位，故又名千分尺。

测量时，当小砧和测微螺杆并拢时，可动刻度的零点若恰好与固定刻度的零点重合，旋出测微螺杆，并使小丰和测微螺杆的面正好接触待测长度的两端，那么测微螺杆向右移动的距离就是所测的长度。

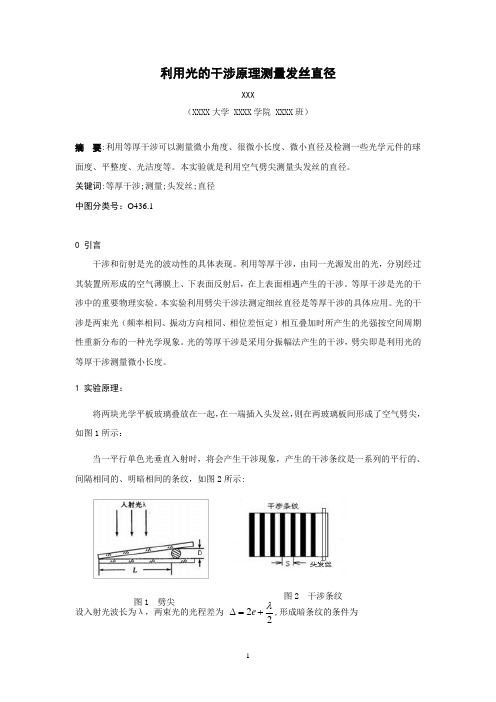

利用光的干涉原理测量发丝直径XXX（XXXX 大学 XXXX 学院 XXXX 班）摘 要:利用等厚干涉可以测量微小角度、很微小长度、微小直径及检测一些光学元件的球面度、平整度、光洁度等。

本实验就是利用空气劈尖测量头发丝的直径。

关键词:等厚干涉;测量;头发丝;直径中图分类号：O436.10 引言干涉和衍射是光的波动性的具体表现。

利用等厚干涉，由同一光源发出的光，分别经过其装置所形成的空气薄膜上、下表面反射后，在上表面相遇产生的干涉。

等厚干涉是光的干涉中的重要物理实验。

本实验利用劈尖干涉法测定细丝直径是等厚干涉的具体应用。

光的干涉是两束光（频率相同、振动方向相同、相位差恒定）相互叠加时所产生的光强按空间周期性重新分布的一种光学现象。

光的等厚干涉是采用分振幅法产生的干涉，劈尖即是利用光的等厚干涉测量微小长度。

1 实验原理：将两块光学平板玻璃叠放在一起，在一端插入头发丝，则在两玻璃板间形成了空气劈尖，如图1所示：当一平行单色光垂直入射时，将会产生干涉现象，产生的干涉条纹是一系列的平行的、间隔相同的、明暗相间的条纹，如图2所示:设入射光波长为λ，两束光的光程差为 22λ+=∆e ,形成暗条纹的条件为 图1 劈尖 图2 干涉条纹⋅⋅⋅=+=+=∆,3,2,1,0,2)12(22k k e λλ 当k=0时，对应∆=0处为暗纹，第k 级暗纹处空气薄膜厚度为⋅⋅⋅==∆,3,2,1,0,2k k λ设从薄片左边至劈尖棱边的距离为L ，L 与左端之内的暗纹数为N ，可得薄片的厚度为2d λN =设每相邻两条暗纹间长度为l ∆，每△N 条暗纹测长度为L i ，△N ’=40 则N')/L (/d 4n 1i i 4i ∆-=∑==+L L )2 实验仪器：实验仪器名称仪器的量程 仪器的精度 其他参数读数显微镜50mm 0.01mm 钠光灯λ=589.3nm 劈尖头发丝刻度尺200mm 1.0mm3 实验步骤：1制作劈尖，将细丝夹在距劈尖一端的3-5mm 处，将此端夹紧，将细丝拉直与劈尖边缘平行，再将劈尖另一端适度夹紧。

一、实验目的1. 掌握使用劈尖干涉法测量细丝直径的原理和方法。

2. 熟悉光学仪器（如读数显微镜）的使用。

3. 培养实验操作能力和数据处理能力。

二、实验原理劈尖干涉法是一种基于等厚干涉原理的测量方法。

当两块平面玻璃板间夹有一细小物体时，两板间形成一空气劈尖。

当单色光垂直照射到劈尖上时，从劈尖上下表面反射的两束光会发生干涉，形成明暗相间的干涉条纹。

根据干涉条纹的间距和已知的光波长，可以计算出细丝的直径。

三、实验仪器与材料1. 读数显微镜2. 钠光灯3. 空气劈尖4. 细丝（直径约为0.1mm）5. 游标卡尺6. 计算器四、实验步骤1. 将细丝放置在空气劈尖的一端，确保细丝与劈尖的棱边平行。

2. 将空气劈尖放置在显微镜的载物台上，调整显微镜的焦距，使细丝的像清晰可见。

3. 调整钠光灯的亮度，使干涉条纹清晰可见。

4. 使用游标卡尺测量细丝到劈尖较远一端边缘的距离L，记录数据。

5. 观察并记录相邻两暗条纹的间距k。

6. 计算细丝直径D，公式为：D = k × (λ/2) × L，其中λ为钠光波长，取589.3nm。

五、实验结果与讨论1. 实验数据如下：| 组别 | L (mm) | k (mm) | D (mm) || ---- | ------ | ------ | ------ || 1 | 0.5 | 0.1 | 0.2945 || 2 | 0.5 | 0.095 | 0.2848 || 3 | 0.5 | 0.09 | 0.2695 || 4 | 0.5 | 0.085 | 0.2548 || 5 | 0.5 | 0.08 | 0.2395 || 6 | 0.5 | 0.075 | 0.2248 |平均直径D = (0.2945 + 0.2848 + 0.2695 + 0.2548 + 0.2395 + 0.2248) /6 = 0.2536mm2. 讨论：通过实验，我们验证了劈尖干涉法测量细丝直径的原理和方法。

劈尖干涉测量头发丝直径摘要：根据等厚干涉原理，利用劈尖干涉，成功测量除了头发丝的直径。

关键词：干涉 劈尖 细丝直径1. 引言：根据薄膜干涉原理，用两个很平的玻璃板间产生一个很小的角度，就构成一个楔形空气薄膜，用已知波长的单色光入射产生的干涉条纹，可以测量头发丝的直径。

2. 设计方法及设计原则：2.1 理论依据：当两片很平的玻璃叠合在一起，并在其一端垫入细丝时，两玻璃片之间就形成一空气薄层（空气劈）。

在单色光束垂直照射下，经劈上、下表面反射后两束反射光是相干的，干涉条纹将是间隔相等且平行于二玻璃交线的明暗交替的条纹。

显然，劈尖薄膜上下两表面反射的两束光发生干涉的光程差为 2(21)k 0,1,222e k λλδ=+=+=时，干涉条纹为暗纹与 k 级暗条纹对应的薄膜厚度为：2k e kλ= 两相邻暗条纹所对应的空气膜厚度差为：21λ=-+k k e e如果有两玻璃板交线处到细丝处的劈尖面上共有N 调干涉条纹，则细丝的直径d 为;)2/(λN D =由于N 数目很大，实验测量不方便，可先测出单位长度的条纹数lN N i =0，再测出两玻璃交线处至细丝的距离L ，则L N N 0=)2/(0λL N D =已知入射光波长λ，测出0N 和L ,就可计算出细丝（或薄片）的直径D 。

2.2 实验方法：实验仪器：钠光灯 读数显微镜 劈尖装置1、将细丝（或薄片）夹在劈尖两玻璃板的一端，另一端直接接触，形成空气劈尖。

然后置于移测显微镜的载物平台上。

2、开启钠光灯，调节半反射镜使钠黄光充满整个视场。

此时显微镜中的视场由暗变亮。

调节显微镜目镜焦距及叉丝方位和劈尖放置的方位。

调显微镜物镜焦距看清干涉条纹，并使显微镜同移动方向与干涉条纹相垂直。

3、用显微镜测读出叉丝越过条暗条纹时的距离l,可得到单位长度的条纹数0N 。

再测出两块玻璃接触处到细丝处的长度L.重复测量六次，根据式)2/(0λL N D =计算细丝直径D 平均值和不确定度。
