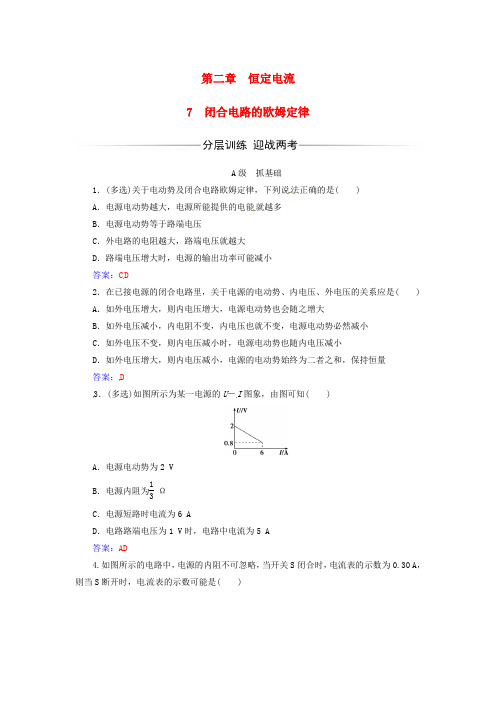

第二章 恒定电流 7 闭合电路的欧姆定律A 级 抓基础1.(多选)关于电动势及闭合电路欧姆定律,下列说法正确的是( ) A .电源电动势越大,电源所能提供的电能就越多 B .电源电动势等于路端电压C .外电路的电阻越大,路端电压就越大D .路端电压增大时,电源的输出功率可能减小 答案:C D2.在已接电源的闭合电路里,关于电源的电动势、内电压、外电压的关系应是( ) A .如外电压增大,则内电压增大,电源电动势也会随之增大B .如外电压减小,内电阻不变,内电压也就不变,电源电动势必然减小C .如外电压不变,则内电压减小时,电源电动势也随内电压减小D .如外电压增大,则内电压减小,电源的电动势始终为二者之和,保持恒量 答案:D3.(多选)如图所示为某一电源的U -I 图象,由图可知( )A .电源电动势为2 VB .电源内阻为13 ΩC .电源短路时电流为6 AD .电路路端电压为1 V 时,电路中电流为5 A 答案:AD4.如图所示的电路中,电源的内阻不可忽略,当开关S 闭合时,电流表的示数为0.30 A ,则当S 断开时,电流表的示数可能是( )A .0.28 AB .0.42 AC .0.52 AD .0.58 A 答案:A5.在如图所示的电路中,当变阻器R 3的滑动触头向上移动时,则( )A .电压表示数变小,电流表示数变大B .电压表示数变大,电流表示数变小C .电压表示数变大,电流表示数变大D .电压表示数变小,电流表示数变小 答案:B6.如图所示,R 为电阻箱,○V 为理想电压表,当电阻箱读数为R 1=2 Ω时,电压表读数为U 1=4 V ;当电阻箱读数为R 2=5 Ω时,电压表读数为U 2=5 V .求:(1)电源的电动势E 和内阻r .(2)当电阻箱R 读数为多少时,电源的输出功率最大?最大值P m 为多少? 解析:(1)由闭合电路欧姆定律得E =U 1+U 1R 1r ,①E =U 2+U 2R 2r .②联立①②并代入数据解得E =6 V ,r =1 Ω. (2)由电功率表达式得P =E 2(R +r )2R ,③将③式变形为P =E 2(R -r )2R+4r ,④由④式知,R=r=1 Ω时,P有最大值P m=E24r=9 W.B级提能力7.(多选)如图所示为闭合电路中两个不同电源的U-I图象,则下列说法中正确的是( )A.电动势E1=E2,短路电流I1>I2B.电动势E1=E2,内阻r1>r2C.电动势E1>E2,内阻r1>r2D.当两电源的工作电流变化量相同时,电源2的路端电压变化较大答案:AD8.电动势为E、内阻为r的电池与定值电阻R0、变阻器R串联,如图所示,设R0=r,R ab=2r,当变阻器的滑片自a端向b端滑动时,下列各物理量中随之减小的是( )A.电池的输出功率B.变阻器消耗的功率C.固定电阻R0消耗的功率D.电池内阻消耗的功率答案:B9.如图所示,直线A是电源的路端电压和电流的关系图线,直线B、C分别是电阻R1、R2的两端电压与电流的关系图线,若这两个电阻分别接到这个电源上,则( )A.R1接在电源上时,电源的效率高B.R2接在电源上时,电源的效率高C .R 1接在电源上时,电源的输出功率大D .电源的输出功率一样大 答案:A10.如图所示的电路中,电键S 1、S 2、S 3、S 4均闭合,C 是水平放置的平行板电容器,极板间悬浮着一油滴P ,欲使P 向上运动,应断开电键( )A .S 1B .S 2C .S 3D .S 4解析:四个开关都闭合油滴静止不动:q U d=mg ,此时电压等于R 3的电压.要使其向上运动,则使电压增大.只有断开S 2电容器两端电压变大等于电源电动势.答案:B11.(多选)在如图所示的电路中,灯泡L 的电阻大于电源的内阻r ,闭合开关S ,将滑动变阻器的滑片P 向左移动一段距离后,下列结论正确的是( )A .灯泡L 变亮B .电源的输出功率变小C .电容器C 上电荷量减少D .电流表读数变小,电压表读数变大解析:将滑动变阻器的滑片P 向左移动一段距离后,R 的阻值变大,电路中电流变小,灯泡L 变暗,A 错误;当外电路电阻等于电源的内阻时电源的输出功率最大,灯泡L 的电阻大于电源的内阻r ,则当P 向左移动一段距离后,外电路电阻比r 大得越多,电源的输出功率变小,B 正确;路端电压变大,电阻R 两端电压变大,电容器C 两端电压变大,电容器C 上电荷量增加,C 错误,D 正确.答案:BD12.如图所示,已知电阻R 1=4.0 Ω,R 2=6.0 Ω,电源内阻r =0.60 Ω,电源的总功率P 总=40 W ,电源输出功率P 出=37.6 W .求:(1)A 、B 间的电压U ; (2)电源电动势E ;(3)R 3的阻值.解析:由P 总-P 出=I 2r ,得I =40-37.60.6A =2 A. 由P 总=EI ,得到电源的电动势E =402V =20 V.AB 间的电压U AB =R AB I =R 1R 2R 1+R 2·I =2.4×2 V =4.8 V.(3)路端电压U =E -Ir =20-2×0.6 V=18.8 V. 由欧姆定律得,外电路总电阻为R =U I =18.82Ω=9.4 Ω. 得到,R 3=R -R 1R 2R 1+R 2=7 Ω.。

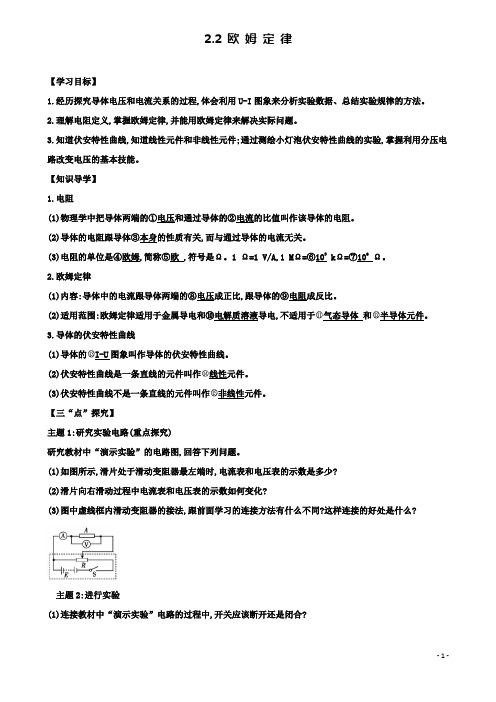

2.2 欧姆定律【学习目标】1.经历探究导体电压和电流关系的过程,体会利用U-I图象来分析实验数据、总结实验规律的方法。
2.理解电阻定义,掌握欧姆定律,并能用欧姆定律来解决实际问题。
3.知道伏安特性曲线,知道线性元件和非线性元件;通过测绘小灯泡伏安特性曲线的实验,掌握利用分压电路改变电压的基本技能。
【知识导学】1.电阻(1)物理学中把导体两端的①电压和通过导体的②电流的比值叫作该导体的电阻。
(2)导体的电阻跟导体③本身的性质有关,而与通过导体的电流无关。
(3)电阻的单位是④欧姆,简称⑤欧 ,符号是Ω。
1 Ω=1 V/A,1 MΩ=⑥103 kΩ=⑦106Ω。
2.欧姆定律(1)内容:导体中的电流跟导体两端的⑧电压成正比,跟导体的⑨电阻成反比。
(2)适用范围:欧姆定律适用于金属导电和⑩电解质溶液导电,不适用于气态导体和半导体元件。
3.导体的伏安特性曲线(1)导体的I-U图象叫作导体的伏安特性曲线。
(2)伏安特性曲线是一条直线的元件叫作线性元件。
(3)伏安特性曲线不是一条直线的元件叫作非线性元件。
【三“点”探究】主题1:研究实验电路(重点探究)研究教材中“演示实验”的电路图,回答下列问题。
(1)如图所示,滑片处于滑动变阻器最左端时,电流表和电压表的示数是多少?(2)滑片向右滑动过程中电流表和电压表的示数如何变化?(3)图中虚线框内滑动变阻器的接法,跟前面学习的连接方法有什么不同?这样连接的好处是什么?主题2:进行实验(1)连接教材中“演示实验”电路的过程中,开关应该断开还是闭合?甲(2)开关闭合前,对滑动变阻器的滑片位置有何要求?(3)一位同学在实验过程中做好如下的记录,请根据该记录的数据用描点法在图乙中作出U-I图象。
所画的图象是一条什么样的图线?你能得出什么样的结论?①如图甲所示,把导体A接入电路中的M、N两点间,闭合S调节滑动变阻器的滑片,可以得到关于导体A的几组电压和电流数据,如下表:导体A电压/V 0 2.0 4.0 6.0 8.0 10.0电流/A 0 0.20 0.42 0.60 0.78 0.98②换用另一导体B代替A进行实验,又可得到导体B的几组电压、电流数据:导体B电压/V 0 2.0 4.0 6.0 8.0 10.0电流/A 0 0.13 0.28 0.40 0.54 0.66乙主题3:欧姆定律(1)根据实验结果总结欧姆定律内容并写出表达式及该定律的适用范围。

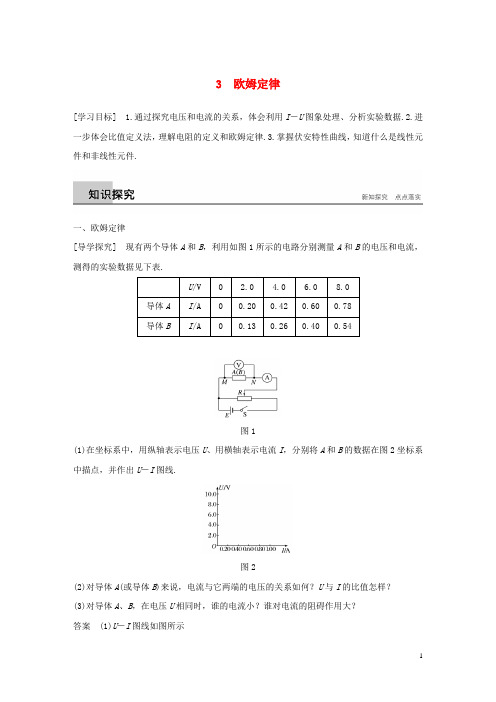

3 欧姆定律[学习目标] 1.通过探究电压和电流的关系,体会利用I-U图象处理、分析实验数据.2.进一步体会比值定义法,理解电阻的定义和欧姆定律.3.掌握伏安特性曲线,知道什么是线性元件和非线性元件.一、欧姆定律[导学探究] 现有两个导体A和B,利用如图1所示的电路分别测量A和B的电压和电流,测得的实验数据见下表.图1(1)在坐标系中,用纵轴表示电压U、用横轴表示电流I,分别将A和B的数据在图2坐标系中描点,并作出U-I图线.图2(2)对导体A(或导体B)来说,电流与它两端的电压的关系如何?U与I的比值怎样?(3)对导体A、B,在电压U相同时,谁的电流小?谁对电流的阻碍作用大?答案(1)U-I图线如图所示(2)对导体A (或导体B ),电流与它两端的电压成正比,导体A 或导体B 的电压与电流的比值是个定值,但两者的比值不相等.(3)电压相同时,B 的电流小,说明B 对电流的阻碍作用大. [知识梳理]1.电阻:导体两端的电压与通过导体的电流大小之比. (1)定义式:R =UI.(2)单位:欧姆(Ω),常用的单位还有千欧(k Ω)、兆欧(M Ω),且1 Ω=10-3k Ω=10-6M Ω. (3)物理意义:反映导体对电流阻碍作用的大小.2.欧姆定律:导体中的电流跟导体两端的电压U 成正比,跟导体的电阻R 成反比. (1)表达式:I =U R.(2)适用范围:适用于金属导电、电解液导电的纯电阻电路(不含电动机、电解槽等的电路),而对气体导电、半导体导电不适用. [即学即用] 判断下列说法的正误.(1)由R =U I知,导体的电阻由两端的电压和通过的电流决定.(×)(2)导体的电阻由导体本身的性质决定,跟导体两端的电压及流过导体的电流的大小无关.(√)(3)对于确定的导体,其两端的电压和流过它的电流的比值等于它的电阻值.(√) (4)电流相同时,电阻越大,其电压降越大.(√) 二、导体的伏安特性曲线[导学探究] 研究导体中的电流与导体两端的电压之间的关系,可以用公式法,可以用列表法,还可以用图象法.分析图3中两电学元件的I -U 图象,我们可以得出两元件的电流和电压有怎样的关系?图3答案 甲为非线性关系;乙为线性关系,电流与电压成正比. [知识梳理]1.伏安特性曲线:用纵坐标表示电流I ,用横坐标表示电压U ,这样画出的导体的I -U 图象叫做导体的伏安特性曲线.若I -U 图象为直线,图线的斜率表示导体电阻的倒数.即k =I U =1R,图线的斜率越大,电阻越小,如图4,R A >R B .图42.线性元件和非线性元件:(1)线性元件:伏安特性曲线是一条直线,欧姆定律适用的元件,如金属导体、电解质溶液. (2)非线性元件:伏安特性曲线是一条曲线,欧姆定律不适用的元件.如气态导体(日光灯、霓虹灯管中的气体)和半导体元件. [即学即用] 判断下列说法的正误.(1)凡导电的物体,其伏安特性曲线一定是直线.(×) (2)伏安特性曲线上某点的切线斜率等于电阻的倒数.(×) (3)线性元件的电压与电流成正比.(√)(4)电阻的I -U 图象和U -I 图象为直线时,两种图象的斜率均表示电阻的倒数.(×)一、欧姆定律的理解和应用1.R =UI是用比值法定义的电阻的定义式,导体的电阻R 由导体本身的性质决定,不是由U 和I 决定的.对于某一导体,它的电阻R 不变,它的电压U 和电流I 成正比.2.I =UR是欧姆定律的数学表达式,它反映了导体中电流与电压、电阻的比例关系.常用于计算一段电路加上一定电压时产生的电流,适用条件是金属或电解液导电(纯电阻电路). 例1 某金属导体两端所加电压为8 V 时,10 s 内通过某一横截面的电荷量为0.16 C ,求: (1)导体的电阻;(2)若导体两端电压为10 V ,求通过导体的电流. 答案 (1)500 Ω (2)0.02 A解析 (1)电压U 1=8 V,10 s 内通过电荷量Q =0.16 C ,则电流I 1=Q t =0.1610 A =0.016 A ,电阻R =U 1I 1=80.016Ω=500 Ω.(2)若导体两端电压为U 2=10 V ,则电流I 2=U 2R =10500A =0.02 A.针对训练 若加在某导体两端的电压变为原来的35时,导体中的电流减小了0.4 A.如果所加电压变为原来的2倍,则导体中的电流是多大? 答案 2 A解析 由欧姆定律得:R =U 0I 0,电压变化后有:R =3U 05I 0-0.4 A,解得I 0=1 A.电压加倍后同理可得R =U 0I 0=2U 0I 2,所以I 2=2I 0=2 A.二、导体的伏安特性曲线 1.I -U 图象与U -I 图象的区别(1)坐标轴的意义不同:I -U 图象中,横坐标表示电压U 、纵坐标表示电流I ;U -I 图象中,横坐标表示电流I ,纵坐标表示电压U .(2)图线斜率的意义不同.I -U 图象中,斜率表示电阻的倒数,U -I 图象中,斜率表示电阻,如图5所示,在图甲中R 2<R 1,图乙中R 2>R 1.图52.注意:若I -U 图象或U -I 图象为曲线,如图6所示,则某点与原点连线的斜率的倒数(或斜率)表示电阻.如图所示,R =U 0I 2≠U 0I 1.图6例2 如图7所示的图象所对应的两个导体:图7(1)电阻R 1∶R 2为多少?(2)若两个导体中的电流相等(不为零)时,电压之比U 1∶U 2为多少? (3)若两个导体中的电压相等(不为零)时,电流之比I 1∶I 2为多少? 答案 (1)3∶1 (2)3∶1 (3)1∶3解析 (1)因为在I -U 图象中,R =1k =ΔUΔI ,所以R 1=10×10-35×10-3 Ω=2 Ω,R 2=10×10-315×10-3 Ω=23 Ω,所以R 1∶R 2=2∶23=3∶1.(2)由欧姆定律得U 1=I 1R 1,U 2=I 2R 2,由于I 1=I 2,则U 1∶U 2=R 1∶R 2=3∶1. (3)由欧姆定律得I 1=U 1R 1,I 2=U 2R 2,由于U 1=U 2,则I 1∶I 2=R 2∶R 1=1∶3.例3 (多选)如图8所示,为某一金属导体的伏安特性曲线,由图象可知( )图8A.该导体的电阻随电压的升高而增大B.该导体的电阻随电压的升高而减小C.导体两端电压为2 V 时,电阻为0.5 ΩD.导体两端电压为2 V 时,电阻为1 Ω 答案 AD解析 该导体的伏安特性为曲线,但根据R =U I知,某点与原点连线的斜率倒数表示电阻,故可知U =2 V 时,R =22Ω=1 Ω,且导体电阻随电压升高而增大.1.(多选)下列判断正确的是( )A.由I =U R 知,电流跟导体两端电压成正比,跟导体的电阻成反比B.由I =U R 可知,通过一段导体的电流跟加在它两端的电压成正比C.由R =U I可知,I 一定时,导体的电阻R 与U 成正比,U 一定时,导体的电阻R 与I 成反比 D.对给定的导体,比值U I是个定值,反映了导体本身的性质 答案 ABD2.如图9所示是A 、B 两电阻的U -I 图象,则两电阻之比及连接相同电压情况下的电流之比分别是( )图9A.R A ∶R B =2∶1,I A ∶I B =2∶1B.R A ∶R B =2∶1,I A ∶I B =1∶2C.R A ∶R B =1∶2,I A ∶I B =2∶1D.R A ∶R B =1∶2,I A ∶I B =1∶2 答案 B解析 U -I 图象中图象的斜率表示电阻的阻值,则由题图可知,A 的电阻R A =2.00.2Ω=10 Ω;B 的电阻R B =2.00.4Ω=5 Ω,则R A ∶R B =10∶5=2∶1;电压相同时,电流与电阻成反比,故电流之比为1∶2.3.电路中有一段导体,给它两端加上4 V 的电压时,通过它的电流为10 mA ,可知这段导体的电阻为________ Ω;如果给它两端加上10 V 的电压,在单位时间内通过某一横截面的电荷量为________ C ;如果要让导体的电流为15 mA ,则需要在其两端加上________ V 的电压. 答案 400 2.5×10-26解析 由R =U 1I 1可得R =40.01 Ω=400 Ω由I 2=U 2R 可得I 2=10400A =0.025 A由q =I 2t 可得q =0.025 C =2.5×10-2C 由U 3=I 3R 可得U 3=1.5×10-2×400 V=6 V.一、选择题(1~7题为单选题,8~9题为多选题) 1.根据欧姆定律,下列判断正确的是( ) A.导体两端的电压越大,导体的电阻越大B.加在气体两端的电压与通过的电流的比值是一个常数C.电流经过电阻时,沿电流方向电势要降低D.虽然电解液短时间内导电的U -I 图线是一条直线,但欧姆定律并不适用 答案 C解析 导体的电阻与电压无关,A 错误;对气体,欧姆定律不成立,即UI≠常数,B 错误;由U =IR 知电流每经过一个电阻要产生一定的电势降落,欧姆定律适用于电解液导电,C 正确,D 错误.2.有四个金属导体,它们的U -I 图象如图1所示,电阻最大的导体是( )图1A.aB.bC.cD.d答案 D解析 根据欧姆定律公式I =U R可得定值电阻的U -I 图象是一条经过坐标原点的直线,斜率表示电阻,故导体d 的电阻最大.选项D 正确.3.在电阻为4 Ω的导体中通以恒定电流,5 min 内通过导体横截面的电荷量是45 C ,这时加在导体两端的电压是( ) A.60 V B.6 V C.0.6 V D.3.6 V 答案 C解析 通过导体的电流为I =q t =455×60A =0.15 A ;根据欧姆定律得,加在导体两端的电压是U =IR =0.15×4 V=0.6 V ,故选C.4.已知用电器A 的电阻是用电器B 的电阻的2倍,加在A 上的电压是加在B 上的电压的一半,那么通过A 和B 的电流I A 和I B 的关系是( ) A.I A =2I B B.I A =I B 2C.I A =I BD.I A =I B4答案 D解析 由I =U R 得:I A ∶I B =U A R A ∶U B R B =U A R B ∶U B R A =1∶4,即I A =14I B ,应选D.5.某家用台灯可通过调节开关使它的亮度逐渐增大到最亮,若灯最亮时的电压为220 V ,工作电流为0.18 A ,则当电压为110 V 时,灯丝的电阻为( ) A.等于1 222 Ω B.等于611 Ω C.大于1 222 Ω D.小于1 222 Ω答案 D解析 由R =U I 知,当U =220 V 时,灯丝的电阻R 1=U 1I 1=2200.18Ω≈1 222 Ω,灯丝的电阻随温度的升高而增大,当U =110 V 时,R 2<1 222 Ω,D 选项正确.6.如图2所示是某导体的伏安特性曲线,由图可知,下列说法不正确的是( )图2A.导体的电阻是25 ΩB.导体的电阻是0.04 ΩC.当导体两端的电压是10 V 时,通过导体的电流是0.4 AD.当通过导体的电流是0.1 A 时,导体两端的电压是2.5 V 答案 B解析 由题图可知,导体的电阻:R =U I =50.2Ω=25 Ω, 当电压U 1=10 V 时,电流I 1=U 1R =1025A =0.4 A , 当电流I 2=0.1 A 时,电压U 2=I 2R =0.1×25 V=2.5 V.7.某一导体的伏安特性曲线如图3AB 段(曲线)所示,关于导体的电阻,以下说法正确的是( )图3A.B 点的电阻为12 ΩB.B 点的电阻为40 ΩC.导体的电阻因温度的影响改变了1 ΩD.导体的电阻因温度的影响改变了9 Ω 答案 B解析 B 点的电阻为:R B =U I =61.5×10-1Ω=40 Ω,故A 错误,B 正确;A 点的电阻为:R A=30.1Ω=30 Ω,故两点间的电阻改变了(40-30) Ω =10 Ω,故C 、D 错误. 8.甲、乙两个电阻,它们的伏安特性曲线画在同一个坐标系中,如图4所示,则( )图4A.甲的电阻是乙的电阻的13B.把两个电阻两端加上相同的电压,通过甲的电流是通过乙的电流的两倍C.欲使有相同的电流通过两个电阻,加在乙两端的电压应是加在甲两端电压的3倍D.甲的电阻是乙的电阻的2倍答案AC9.如图5所示,A、B、C为三个通电导体的I-U关系图象.由图可知( )图5A.三个导体的电阻关系为R A>R B>R CB.三个导体的电阻关系为R A<R B<R CC.若在导体B两端加上10 V的电压,通过导体B的电流是2.5 AD.若在导体B两端加上10 V的电压,通过导体B的电流是40 A答案BC解析由I-U图象知,电阻最大的应该是斜率最小的C,其中导体B的电阻为R B=4 V1.0 A=4 Ω,所以在导体B两端加10 V电压时,通过导体B的电流为2.5 A.二、非选择题10.如图6所示为某金属导体的伏安特性曲线:图6(1)试说明导体电阻随电压的变化规律;(2)试算出电压为20 V时导体的电阻;(3)欧姆定律适用于该导体吗?答案见解析11 解析 (1)由电阻定义式R =U I结合曲线,可看出随电压的增大,该导体电阻变大.(2)由题图可知U =20 V 时,I =1.5 A , 所以R =U I =201.5Ω≈13.3 Ω. (3)该导体的电流与电压不成正比,I -U 曲线不是过坐标原点的直线,这是因为导体的电阻发生了变化,但对于曲线上的每一点,欧姆定律仍然适用.。

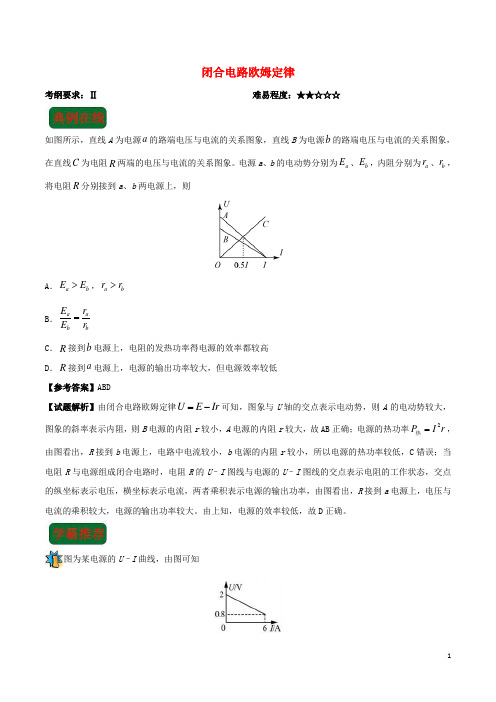

闭合电路欧姆定律考纲要求:Ⅱ难易程度:★★☆☆☆如图所示,直线A 为电源a 的路端电压与电流的关系图象,直线B 为电源b 的路端电压与电流的关系图象,在直线C 为电阻R 两端的电压与电流的关系图象。
电源a 、b 的电动势分别为a E 、b E ,内阻分别为a r 、b r ,将电阻R 分别接到a 、b 两电源上,则A .a b E E >,a b r r >BC .R 接到b 电源上,电阻的发热功率得电源的效率都较高D .R 接到a 电源上,电源的输出功率较大,但电源效率较低 【参考答案】ABD【试题解析】由闭合电路欧姆定律U E Ir =-可知,图象与U 轴的交点表示电动势,则A 的电动势较大,图象的斜率表示内阻,则B 电源的内阻r 较小,A 电源的内阻r 较大,故AB 正确;电源的热功率2P I r =热,由图看出,R 接到b 电源上,电路中电流较小,b 电源的内阻r 较小,所以电源的热功率较低,C 错误;当电阻R 与电源组成闭合电路时,电阻R 的U –I 图线与电源的U –I 图线的交点表示电阻的工作状态,交点的纵坐标表示电压,横坐标表示电流,两者乘积表示电源的输出功率,由图看出,R 接到a 电源上,电压与电流的乘积较大,电源的输出功率较大。
由上知,电源的效率较低,故D 正确。
图为某电源的U –I 曲线,由图可知A.电源电动势为2 VB.电源内电阻为1 3ΩC.电源短路时电流为6 AD.路端电压为1 V时,电路中电流为5 A如图所示,当可变电阻R=2 Ω时,理想电压表的示数U=4 V,已知电源的电动势E=6 V,则A.此时理想电流表的示数是2 AB.此时理想电流表的示数是3 AC.电源的内阻是1 ΩD.电源的内阻是2 Ω如图所示电路中,电源电动势E=9 V、内阻r=3 Ω,R=15 Ω,下列说法中正确的是A.当S断开时,U AC=9 VB.当S闭合时,U AC=9 VC.当S闭合时,U AB=7.5 V,U BC=0D.当S断开时,U AB=0,U BC=0如图电路,电源的电动势E恒定,内阻r=1 Ω,定值电阻R3=5 Ω,电表均为理想的。

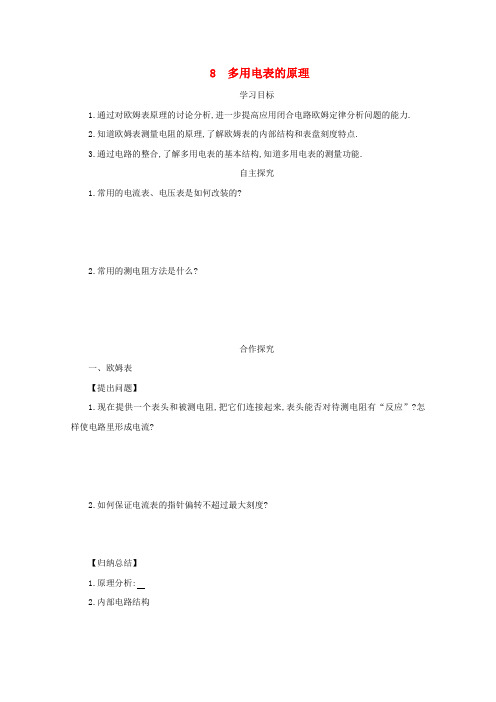

8 多用电表的原理学习目标1.通过对欧姆表原理的讨论分析,进一步提高应用闭合电路欧姆定律分析问题的能力.2.知道欧姆表测量电阻的原理,了解欧姆表的内部结构和表盘刻度特点.3.通过电路的整合,了解多用电表的基本结构,知道多用电表的测量功能.自主探究1.常用的电流表、电压表是如何改装的?2.常用的测电阻方法是什么?合作探究一、欧姆表【提出问题】1.现在提供一个表头和被测电阻,把它们连接起来,表头能否对待测电阻有“反应”?怎样使电路里形成电流?2.如何保证电流表的指针偏转不超过最大刻度?【归纳总结】1.原理分析:2.内部电路结构【例题】如图,电源的电动势E=1.5 V,内阻r=0.5 Ω,电流表满偏电流I g=10 mA,电流表电阻R g=7.5 Ω,A、B为接线柱.(1)用导线把A、B直接连起来,此时应把可变电阻R1调节为多少才能使电流表恰好达到满偏电流?此时A、B间电阻是多少?电流表指针指在什么位置?(2)调到满偏后保持R1不变,如果A、B间断开,电流表指针指多少刻度的位置?此时A、B 间电阻是多少?(3)调到满偏后保持R1的值不变,在A、B间接一个150 Ω的电阻R2,电流表指针指多少刻度的位置?(4)如果把任意电阻R接在A、B间,电流表读数I与R的值有什么关系?3.表盘刻度特点(1)零欧姆刻度线在表盘的,无穷大刻度线在表盘的;(2)表盘刻度分布,左端右端;(3)中值电阻等于.二、多用电表1.简单三用表【思考讨论】我们可以把一个电流表改成电压表或欧姆表,让它成为多用电表,如图虚线框内是一个单刀多掷开关,接线柱B可以接通1,可以接通2或3.当B接通1,能像图甲那样成为电流表,接通2像图乙那样成为欧姆表,接通3像图丙那样成为电压表,这个多用电表的电路图是怎样的?2.多量程多用电表【思考讨论】这是一个双量程(挡位)的多用电表的原理图.请大家思考然后讨论分析:(1)开关S调到、两个位置,多用电表测量的是电流,位置的量程比较大;(2)开关S调到、两个位置,多用电表测量的是电压,位置的量程比较大;(3)开关S调到、两个位置,多用电表测量的是电阻.课堂检测1.关于多用电表表盘上的刻度线,下列说法中正确的是()A.直流电流刻度线和直流电压刻度线都是均匀的,可以共用一个刻度盘B.电阻刻度是不均匀的C.电阻刻度上的零刻度与直流电流的最大刻度线相对应D.电阻刻度上的零刻度与直流电流的最大刻度线不对应2.用多用电表的欧姆挡(×1 k)检验性能良好的晶体二极管,发现多用电表的指针向右偏转的角度很小,这说明()A.二极管加有正向电压,故测得电阻很小B.二极管加有反向电压,故测得电阻很大C.此时红表笔接的是二极管的正极D.此时红表笔接的是二极管的负极3.如图中E为电源,R1、R2为电阻,S为开关.现用多用电表测量流过电阻R2的电流.将多用电表的选择开关调至直流电流挡(内阻很小)以后,正确的接法是()A.保持S闭合,将红表笔接在a处,黑表笔接在b处B.保持S闭合,将红表笔接在b处,黑表笔接在a处C.将S断开,将红表笔接在a处,黑表笔接在b处D.将S断开,将红表笔接在b处,黑表笔接在a处4.如图所示为一多用电表表盘.(1)如果用直流10 V挡测量电压,则读数为V.(2)如果用直流100 mA挡测量电流,则读数为mA.(3)如果用×100挡测电阻,则读数为Ω.5.用多用电表的欧姆挡测量一未知电阻的阻值,若将选择倍率的旋钮拨至“×100”的挡时,测量时指针停在刻度盘0 Ω附近处,为了提高测量的精确度,有下列可供选择的步骤:A.将两根表笔短接B.将选择开关拨至“×1 k”挡C.将选择开关拨至“×10”挡D.将两根表笔分别接触待测电阻的两端,记下读数E.调节调零电阻,使指针停在0 Ω刻度线上F.将选择开关拨至交流电压最高挡上将上述步骤中必要的步骤选出来,这些必要步骤的合理顺序是(填写步骤的代号);若操作正确,上述D步骤中,指针偏转情况如图所示,则此未知电阻的阻值是R x= .。

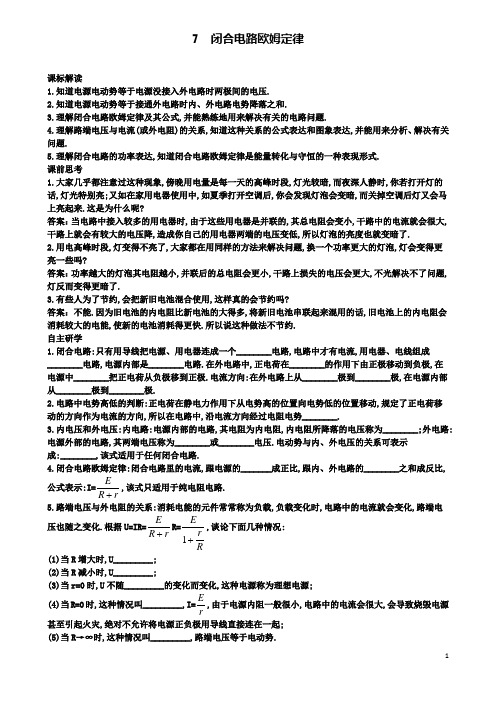

7 闭合电路欧姆定律课标解读1.知道电源电动势等于电源没接入外电路时两极间的电压.2.知道电源电动势等于接通外电路时内、外电路电势降落之和.3.理解闭合电路欧姆定律及其公式,并能熟练地用来解决有关的电路问题.4.理解路端电压与电流(或外电阻)的关系,知道这种关系的公式表达和图象表达,并能用来分析、解决有关问题.5.理解闭合电路的功率表达,知道闭合电路欧姆定律是能量转化与守恒的一种表现形式.课前思考1.大家几乎都注意过这种现象,傍晚用电量是每一天的高峰时段,灯光较暗,而夜深人静时,你若打开灯的话,灯光特别亮;又如在家用电器使用中,如夏季打开空调后,你会发现灯泡会变暗,而关掉空调后灯又会马上亮起来.这是为什么呢?答案:当电路中接入较多的用电器时,由于这些用电器是并联的,其总电阻会变小,干路中的电流就会很大,干路上就会有较大的电压降,造成你自己的用电器两端的电压变低,所以灯泡的亮度也就变暗了.2.用电高峰时段,灯变得不亮了,大家都在用同样的方法来解决问题,换一个功率更大的灯泡,灯会变得更亮一些吗?答案:功率越大的灯泡其电阻越小,并联后的总电阻会更小,干路上损失的电压会更大,不光解决不了问题,灯反而变得更暗了.3.有些人为了节约,会把新旧电池混合使用,这样真的会节约吗?答案:不能.因为旧电池的内电阻比新电池的大得多,将新旧电池串联起来混用的话,旧电池上的内电阻会消耗较大的电能,使新的电池消耗得更快.所以说这种做法不节约.自主研学1.闭合电路:只有用导线把电源、用电器连成一个________电路,电路中才有电流,用电器、电线组成________电路,电源内部是________电路.在外电路中,正电荷在________的作用下由正极移动到负极,在电源中________把正电荷从负极移到正极.电流方向:在外电路上从________极到________极,在电源内部从________极到________极.2.电路中电势高低的判断:正电荷在静电力作用下从电势高的位置向电势低的位置移动,规定了正电荷移动的方向作为电流的方向,所以在电路中,沿电流方向经过电阻电势________.3.内电压和外电压:内电路:电源内部的电路,其电阻为内电阻,内电阻所降落的电压称为________;外电路:电源外部的电路,其两端电压称为________或________电压.电动势与内、外电压的关系可表示成:________,该式适用于任何闭合电路.4.闭合电路欧姆定律:闭合电路里的电流,跟电源的_______成正比,跟内、外电路的________之和成反比,公式表示:I=rR E +,该式只适用于纯电阻电路. 5.路端电压与外电阻的关系:消耗电能的元件常常称为负载,负载变化时,电路中的电流就会变化,路端电压也随之变化.根据U=IR=r R E +R=Rr E +1,谈论下面几种情况: (1)当R 增大时,U_________;(2)当R 减小时,U_________;(3)当r=0时,U 不随_________的变化而变化,这种电源称为理想电源;(4)当R=0时,这种情况叫_________,I=rE ,由于电源内阻一般很小,电路中的电流会很大,会导致烧毁电源甚至引起火灾,绝对不允许将电源正负极用导线直接连在一起;(5)当R →∞时,这种情况叫_________,路端电压等于电动势.图2-7-16.图2-7-1为电源的U-I 图象,U 轴上的截距等于_________,I 轴上的截距等于_________,斜率表示电源的_________.三点剖析一、对闭合电路欧姆定律的理解要注意1.几种表达式由I=r R E +可得E=IR+Ir 或E=U+Ir,式中U 称为外电压(路端电压),Ir 称为内电压.上述表明,电源的电动势等于外电压和内电压之和.2.从能量转化和守恒的角度对闭合电路分析如下:(1)电源功率(也叫总功率或电源消耗的功率):P 总=EI.电源内部损耗的功率:P 内=U 内I=I 2r.电源的输出功率(或叫外电路消耗的功率):P 外=U 外I.闭合电路中功率分配:P 总=P 外+P 内.即EI=U 外I+I 2r,可见电源提供的电能,一部分消耗在内阻上,其余部分输出到外电路中.值得我们注意的是,若外电路是纯电阻电路,部分欧姆定律适用:P=I 2R=U 外2/R,电源的输出功率P 外=U 外I=I 2R=U 外2/R,同样能量守恒的方程也就有:EI=U 外I+I 2r 或EI=I 2R+I 2r,或EI=U 外2/R+I 2r.若外电路是非纯电阻电路,能量守恒方程只有:EI=IU 外+I 2r.(2)电源的效率:η=rR R EI UI P P +==总出. (3)电源的输出功率与外电阻的关系.电源的输出功率为P 出=UI=r Rr R E r R RE 4)()(2222+-=+. 由上式可知①当R=r 时,电源的输出功率最大,P m =rE 42. ②当R >r 时,随着R 的增大输出功率减小.③当R <r 时,随着R 的减小输出功率减小.④P 出与R 的关系如图2-7-2所示.图2-7-2二、路端电压与负载的关系在分析路端电压U 随外电阻R 的变化关系时,首先要明确哪些量是不变的(电源电动势E 和内阻r 一般不变),哪些量是变化的,谁是自变量(外电阻R),谁是因变量(电流I,内电压U 内,外电压U 外等).其次,还要注意推理的逻辑顺序,并通过公式变形来帮助分析和说理.讨论内容可归纳如下:根据I=rRE+,U内=Ir,E=U外+U内E、r(一定)外电路电阻R⎪⎪⎪⎩⎪⎪⎪⎨⎧===↓↑→↑→↓→===∞→↑↓→↓→↑→)(0,,0)(,0,0,短路断路外外内外内外内UrEIRUUIREUUIRUUIR三、闭合电路的动态分析1.闭合电路的动态分析的具体步骤大体如下:(1)判断动态源及动态源总电阻的变化,进而判断闭合电路总电阻的变化情况.(2)依据I=E/(R+r),判断闭合电路干路电流的变化情况.(3)依据U=E-Ir,判断外电路电压(路端电压)的变化情况.(4)依据分压、分流原理判断动态部分的物理量的变化.2.闭合电路的动态分析的常用方法(1)任一电阻增大(减小),则电路的总电阻增大(减小).(2)任一电阻增大(减小),则该电阻两端的电压一定会增大(减小),而通过该电阻的电流会减小(增大).(3)求差法有时会遇到判断某一并联支路上电流的变化,当此支路的电阻变大(或变小)时,而支路两端的电压也变大(或变小),应用部分电路欧姆定律I=RU就无法判断该支路电流怎样变化,这时,应判断出干路上及其他并联支路中的电流,然后利用干路上的电流等于各支路电流之和进行判断.精题精讲图2-7-3例1 如图2-7-3所示的电路中,当可变电阻R的阻值增大时( )A.U AB增大B.U AB减小C.I R增大D.I R减小思路解析可变电阻R增大→AB并联部分的电阻增大→整个外电路总电阻增大→电路的总电流减小→内电路上电压(U内=Ir)和电阻R1上的电压(U1=IR1)都减小→AB并联部分的电压增大(U AB=E-Ir-IR1)→通过电阻R2的电流增大(I2=2RUAB)→通过可变电阻R的电流减小(IR=I-I2),故AD正确.答案:AD绿色通道当电路中某一部分电阻变化时,整个电路各处的电压、电流都会受到影响.分析时,应抓住全电路中电源电动势和内阻不变的特点,从总电流的变化顺次推理.如果只从孤立的局部电路考虑,当R增大时,U AB也增大,将无法判断通过R的电流变化情况.图2-7-4例2 如图2-7-4所示电路:已知电源电动势E=6.3 V,内电阻r=0.5 Ω,固定电阻R1=2 Ω,R2=3 Ω.R3是阻值为5 Ω的滑动变阻器,按下电键K,调节滑动变阻器的触点,求通过电源的电流范围.思路解析当滑动头接变阻器右端,外电阻最小,电流最大,依闭合电路欧姆定律:I=ARRRRRRrE10825.03.6)(321321⨯+=+++⨯+=3 A当滑动头接变阻器左、右电阻比是2∶3的点时,外电阻最大,电流最小I′=ARrE5.25.03.6+=+=2.1 A电源中电流变化范围是:[2.1 A,3 A].答案:[2.1 A,3 A]绿色通道滑动变阻器的接法中,已经有类似的讨论.在这里主要是加深滑动变阻器的改变对电路的影响,提高分析电路和简化电路的能力.例3 有两只电压表和量程已知,内阻不知,另有一干电池,内阻不能忽略.用这两只电压表、电键和一些导线能通过测量计算出这个电池的电动势(已知电动势不超过电压表量程).(1)画出测量用的电路图;(2)导出计算电动势的式子.思路解析图2-7-5(1)电路图如图2-7-5所示.(2)设电压表内阻分别为R1和R2,电源电动势为E、内阻为r,则:由图甲有U1=11RrRE+①E=I1(R1+r) ②由图乙有U1′+U2=ErRRRR+++2121③E=I2(R1+R2+r) ④由①—④式得E='-1121UUUU其中U1和U1′为电压表两次测得的读数.答案:(1)如图2-7-5所示 (2)E='-1121UUUU黑色陷阱本题中的电压表不是理想的,在电路中要把它们作为电阻对待.图2-7-6例4 如图2-7-6所示,电源的电动势为2 V,内阻为0.5 Ω,R 0为2 Ω,变阻器的阻值变化范围是0—10 Ω.求:(1)变阻器阻值是多大时R 0消耗的功率最大?(2)变阻器阻值是多大时变阻器消耗的功率最大,其最大功率为多少?思路解析(1)根据闭合电路欧姆定律,电路中的电流I=rR R E ++0, R 0消耗的电功率为 P 0=I 2R 0=202)(r R R E ++·R 0=2)5.2(8+R W 当R=0时,R 0消耗的功率最大(2)滑动变阻器R 消耗的电功率P=I 2R=(r R R E ++0)2·R=202)(r R R R E ++=)(4)(0202r R R rR R E +++-当R =Rr R +0即R=R 0+r=2.5 Ω时R 消耗的功率最大,且P m =)(402r R E +=0.4 W. 答案:(1)0 (2)R=2.5 Ω时 P m =0.4 W绿色通道极值问题在物理习题中经常出现,求解的一般方法是先找出物理量间的函数关系,然后利用数学上求极值的方法来解决问题.本题第(2)问若将(R 0+r)视为等效电源的内阻,便转化为求等效电源的最大输出功率,这样,当R=R 0+r 时,R 消耗的功率就最大.高考理综物理模拟试卷注意事项:1. 答题前,考生先将自己的姓名、准考证号填写清楚,将条形码准确粘贴在考生信息条形码粘贴区。
第3节 欧姆定律一、欧姆定律┄┄┄┄┄┄┄┄① 1.电阻(1)定义:导体两端的电压与通过导体的电流大小之比叫做导体的电阻,用R 表示。
(2)定义式:R =U I。
(3)单位:欧姆(Ω),常用的单位还有kΩ、MΩ,且1 Ω=10-3kΩ=10-6MΩ。
(4)物理意义:反映导体对电流阻碍作用的大小。
2.欧姆定律(1)内容:导体中的电流跟导体两端的电压U 成正比,跟导体的电阻R 成反比。
(2)表达式:I =U R。
(3)适用范围:适用于金属导电、电解液导电的纯电阻电路(不含电动机、电解槽等的电路),而对气体导电、半导体导电不适用。
[注意](1)欧姆定律是一个实验定律,是在金属导电的基础上总结出来的,定律中的电压U 、电流I 必须是相对于同一个导体或同一段电路而言的。
(2)对于给定的导体,电阻是一定的,不管导体两端有无电压、导体中有无电流,电阻都是一定的,所以不能说电阻与电压成正比,与电流成反比。
(3)应用公式时,应注意公式中的三个物理量I 、U 、R 是对应于同一纯电阻电路中同一时刻的值。
(4)对R =U I ,R 不变时,U 与I 成正比,R =ΔUΔI。
①[判一判]1.定值电阻满足R =U I,U 和I 变化时,二者变化的倍数相同(√)2.电阻越大,表示导体对电流的阻碍作用越大,导体的导电能力越强(×)3.对于金属导体,电压变化时,电阻可能随之变化(√)二、导体的伏安特性曲线┄┄┄┄┄┄┄┄②1.伏安特性曲线:用纵轴表示电流I ,用横轴表示电压U ,画出导体的I U 曲线。
2.图线意义:I U 图线上各点与坐标原点连线的斜率为导体的电阻的倒数。
3.两类元件(1)线性元件:导体的伏安特性曲线为过原点的直线,即电流与电压成正比的线性关系的元件,如金属导体、电解液等。
(2)非线性元件:伏安特性曲线不是直线的,即电流与电压不成正比的电学元件,如气体导体、二极管等。
第7节 闭合电路的欧姆定律一、闭合电路欧姆定律 1.闭合电路的组成及电流流向2.闭合电路中的能量转化如图271所示,电路中电流为I ,在时间t 内,非静电力做功等于内外电路中电能转化为其他形式的能的总和,即EIt =I 2Rt +I 2rt 。
图2713.闭合电路欧姆定律二、路端电压与负载(外电阻)的关系1.闭合电路欧姆定律的表达式为I =ER +r,此式仅适用于纯电阻电路,其中R 和r 分别指外电阻和内电阻。
2.闭合电路内、外电压的关系为E =U 内+U 外=Ir +U 外,由此式可知,当电流发生变化时,路端电压随着变化。
3.当外电路断开时,路端电压等于电动势,当外电路短路时,路端电压为零。
图2721.路端电压与电流的关系 (1)公式:U =E -Ir 。
(2)U I 图像:如图272所示,该直线与纵轴交点的纵坐标表示电动势,斜率的绝对值表示电源的内阻。
2.路端电压随外电阻的变化规律(1)外电阻R 增大时,电流I 减小,外电压U 增大,当R 增大到无限大(断路)时,I =0,U =E ,即断路时的路端电压等于电源电动势。
(2)外电阻R 减小时,电流I 增大,路端电压U 减小,当R 减小到零时,I =E r,U =0。
1.自主思考——判一判(1)如图273甲所示,电压表测量的是外电压,电压表的示数小于电动势。
(√)图273(2)如图乙所示,电压表测量的是内电压,电压表的示数小于电动势。
(×) (3)外电阻变化可以引起内电压的变化,从而引起内电阻的变化。
(×) (4)外电路的电阻越大,路端电压就越大。
(√) (5)路端电压增大时,电源的输出功率一定变大。
(×) (6)电源断路时,电流为零,所以路端电压也为零。
(×) 2.合作探究——议一议(1)假如用发电机直接给教室内的电灯供电,电灯两端的电压等于发电机的电动势吗? 提示:不等于。
第十节 测定电池的电动势和内阻一、实验目的1.了解并掌握测定电池的电动势和内阻的原理和实验方法. 2.学习用图象法处理实验数据. 二、实验原理思路1:伏安法测电动势E 和内阻r (实验电路如图所示)由闭合电路的欧姆定律得,E =U +Ir用电压表测得路端电压,用电流表测干路中的电流,通过改变电路中的电阻,测出两组U 、I 数据,就可以列出两个关于E 、r 的方程:E =U 1+I 1r E =U 2+I 2r联立就可以解出结果.思路2:用电流表、电阻箱测电动势E 和内阻r (实验电路如图所示)由闭合电路的欧姆定律得:E =I (R +r )用电流表测干路中的电流,通过改变电路中的电阻,测出两组R 、I 数据,就可以列出两个关于E 、r 的方程:E =I 1(R 1+r );E =I 2(R 2+r )联立就可以解出结果.思路3:用电压表、电阻箱测电动势E 和内阻r (实验电路如图所示)由闭合电路的欧姆定律得:E =U +URr 用电压表测得路端电压,通过改变电路中的电阻,测出两组U 、R 数据,就可以列出两个关于E 、r 的方程:E =U 1+11U rR E =U 2+22U rR 联立就可以解出结果. 三、实验器材在不同的思路中需要的实验器材略有不同,分别如下:思路1:待测电池一节,电流表、电压表各一个,滑动变阻器一个,开关一个,导线若干.思路2:待测电池一节,电流表一个,电阻箱一个,开关一个,导线若干. 思路3:待测电池一节,电压表一个,电阻箱一个,开关一个,导线若干. 四、实验步骤根据以上原理均可测得电源的电动势和内阻,下面我们以“伏安法测电动势和内阻”的实验原理介绍实验步骤.(1)确定电流表、电压表的量程,按照如图所示电路原理图把器材连接好.(2)把滑动变阻器滑片移到电阻最大的一端.(3)闭合电键,调节滑动变阻器,使电流表有明显示数,读出电压表示数U和电流表示数I,并填入事先绘制好的表格.(4(5)断开电键,整理好器材.。
习题课:闭合电路欧姆定律的应用 [目标定位] 1.会用闭合电路欧姆定律分析动态电路.2.知道电路中闭合电路的功率关系,会计算闭合电路的功率.3.会利用闭合电路欧姆定律进行含电容器电路的分析与计算.4.知道短路与断路,并会在闭合电路中进行故障分析. 一、闭合电路的动态分析
1.解决闭合电路动态变化问题,应按照局部→整体→局部的程序进行分析. 2.基本思路:电路结构的变化→R的变化→R总的变化→I总的变化→U内的变化→U外的变化
→固定支路 并联分流I串联分压U→变化支路. (1)对于固定不变的部分,一般按照欧姆定律直接判断. (2)对于变化的部分,一般应根据分压或分流间接判断. (3)涉及变阻器滑动引起的电路变化问题,可将变阻器的滑动端分别滑至两个极端去讨论.
例1 如图1所示,R1阻值恒定,R2为热敏电阻(热敏电阻阻值随温度降低而增大),L为小灯泡,当R2所在位置温度升高时( )
图1 A.R1两端的电压减小 B.小灯泡的亮度变暗 C.电流表的示数减小 D.通过R2的电流减小 解析 当R2所在位置温度升高时R2阻值减小,总电阻减小,总电流增大,电流表的示数增大,R1两端的电压U1=IR1增大,故A、C错误;总电流增大,内电压增大,则路端电压U=E-Ir减小,并联部分的电压减小,所以灯泡L变暗,故B正确;通过L的电流减小,而总电流增大,则通过R2的电流增大,故D错误. 答案 B
动态电路的分析方法 1程序法:按照局部→整体→局部的程序分析. 2“并同串反”规律:所谓“并同”,即某一电阻增大时,与它并联或间接并联的电阻中的电流、两端电压、电功率都将增大,反之则减小;所谓“串反”,即某一电阻增大时,与它串联或间接串联的电阻中的电流、两端电压、电功率都将减小,反之则增大. 二、闭合电路的功率和效率
1.电源的总功率:P总=EI;电源内耗功率P内=U内I=I2r;电源输出功率P出=U外I. 2.对于纯电阻电路,电源的输出功率P出=I2R=ER+r2R=E2(R-r)2R+4r,当R=r时,电源
的输出功率最大,其最大输出功率为P=E24r.电源输出功率随外电阻的变化曲线如图2所示.
图2 3.电源的效率:指电源的输出功率与电源的总功率之比,即η=P出P总=IUIE=UE.对于纯电阻电
路,电源的效率η=I2RI2(R+r)=RR+r=11+rR,所以当R增大时,效率η提高.当R=r(电
源有最大输出功率)时,效率仅为50%,效率并不高.
例2 如图3所示,电路中E=3V,r=0.5Ω,R0=1.5Ω,变阻器的最大阻值R=10Ω.
图3 (1)在变阻器的阻值R为多大时,变阻器上消耗的功率最大?最大为多大? (2)在变阻器的阻值R为多大时,定值电阻R0上消耗的功率最大?最大为多大? 解析 (1)此种情况可以把R0归入电源内电阻,这样变阻器上消耗的功率,也就是电源的输出功率. 即当R=r+R0=2Ω时,R消耗功率最大为: Pm=E24R=324×2W=98W.
(2)定值电阻R0上消耗的功率可以表示为:P=I2R0,因为R0不变,当电流最大时功率最大,此时应有电路中电阻最小,即当R=0时,R0上消耗的功率最大:
Pm′=E2(R0+r)2R0=32(1.5+0.5)2×1.5W=278W.
答案 (1)2Ω 98W (2)0 278W
1定值电阻消耗功率最大时通过的电流最大.2求可变电阻消耗的功率时可将其他电阻等效为电源内阻. 三、含电容器电路的分析与计算方法
在直流电路中,当电容器充、放电时,电路里有充、放电电流.一旦电路达到稳定状态,电容器在电路中就相当于一个阻值无限大(只考虑电容器是理想的,不漏电的情况)的元件,电容器处电路可看做是断路,简化电路时可去掉它. 1.电路稳定后,由于电容器所在支路无电流通过,所以在此支路中的电阻上无电压降低,因此电容器两极间的电压就等于该支路两端的电压. 2.当电容器和电阻并联后接入电路时,电容器两极间的电压与其并联电阻两端的电压相等. 3.电路的电流、电压变化时,将会引起电容器的充(放)电.如果电容器两端电压升高,电容器将充电;如果电容器两端电压降低,电容器将通过与它连接的电路放电.
例3 如图4所示,电源电动势E=10V,内阻可忽略,R1=4Ω,R2=6Ω,C=30μF,求: 图4 (1)S闭合后,稳定时通过R1的电流; (2)S原来闭合,然后断开,这个过程中流过R1的电荷量.
解析 (1)S闭合后,电路稳定时,R1、R2串联,易求I=ER1+R2=1A,即为通过R1的电流. (2)S闭合时,电容器两端电压UC=U2=I·R2=6V,储存的电荷量Q1=C·UC.S断开至达到稳定后电路中电流为零,此时UC′=E,储存的电荷量Q1′=C·UC′.很显然电容器上的电荷量增加了ΔQ=Q′-Q=CUC′-CUC=1.2×10-4C.电容器上电荷量的增加是在S断开以后才产生的,只有通过R1这条途径实现,所以流过R1的电荷量就是电容器上增加的电荷量. 答案 (1)1A (2)1.2×10-4C
含电容器电路的分析与计算方法: 1首先确定电路的连接关系及电容器和哪部分电路并联.2根据欧姆定律求并联部分的电压即为电容器两极板间的电压.3最后根据公式Q=CU或ΔQ=CΔU,求电荷量及其变化量.
四、电路故障分析
用电压表检查故障:(1)断路故障判断:先用电压表与电源并联,若有示数,再逐段与电路并联,若电压表指针偏转,则说明该段电路中有断点.(2)短路故障判断:先用电压表与电源并联,若有示数,再逐段与电路并联,若电压表示数为零,则说明该段电路被短路.
例4 如图5所示,用电压表检查电路的故障,测得Uad=5.0,Ucd=0V,Uab=5.0V,则此故障可能是( )
图5 A.L断路 B.R断路 C.R′断路 D.S断路 解析 Uab=5.0V、Uad=5.0V说明b、c、d与电源之间和a与电源之间的元件和导线是完好的,又Ucd=0,只能是R断路. 答案 B
1.(闭合电路的动态分析)如图6所示电路,电源内阻不可忽略.开关S闭合后,在变阻器R0的滑动端向下滑动的过程中( ) 图6 A.电压表与电流表的示数都减小 B.电压表与电流表的示数都增大 C.电压表的示数增大,电流表的示数减小 D.电压表的示数减小,电流表的示数增大 答案 A
解析 由变阻器R0的滑动端向下滑可知R0连入电路的有效电阻减小,则R总减小,由I=ER总+r
可知I增大,由U内=Ir可知U内增大,由E=U内+U外可知U外减小,故电压表示数减小.由
U1=IR1可知U1增大,由U外=U1+U2可知U2减小,由I2=U2R2可知电流表示数减小,故A正确.
2.(闭合电路中的功率和效率)如图7所示,直线A为电源的U-I图线,直线B为电阻R的U-I图线,用该电源和电阻组成闭合电路时,电源的输出功率和效率分别是( )
图7 A.4W,33.3% B.2W,33.3% C.4W,66.7% D.2W,66.7% 答案 C 解析 从题图中可知E=3V,直线A和直线B的交点是电源和电阻R构成闭合电路的工作点,
因此P出=UI=4W,P总=EI=6W.电源的效率η=UE≈66.7%. 3.(含容电路分析)(多选)在如图8所示的电路中,灯泡L的电阻大于电源的内阻r,闭合开关S,将滑动变阻器的滑片P向左移动一段距离后,下列结论正确的是( )
图8 A.灯泡L变亮 B.电源的输出功率变小 C.电容器C上电荷量减少 D.电流表读数变小,电压表读数变大 答案 BD 解析 将滑动变阻器的滑片P向左移动一段距离后,R的阻值变大,电路中电流变小,灯泡L变暗,A错误;路端电压变大,电阻R两端电压变大,电容器C两端电压变大,电容器C上电荷量增加,C错误,D正确;当外电路电阻等于电源的内阻时电源的输出功率最大,灯泡L的电阻大于电源的内阻r,则当P向左移动一段距离后,外电路电阻比r大得越多,电源的输出功率变小,B正确. 4.(电路故障分析)如图9所示,灯泡L1、L2原来都正常发光,在两灯突然熄灭后,用电压表测得c、d间电压比灯泡正常发光时的电压高,故障的原因可能是(假设电路中仅有一处故障)( )
图9 A.a、c间断路 B.c、d间断路 C.b、d间断路 D.b、d间短路 答案 B 解析 因电路中L1、L2、R及电源串联,电路中只有一处故障且两灯不亮,电路中必是断路,故D错误.电路中无电流,但c、d间电压升高,是因为c、d间断路,c、d两点分别与电源正、负极等电势.故正确答案为B.
题组一 闭合电路的动态分析 1.如图1所示的电路,闭合开关S,待电路中的电流稳定后,减小R的阻值.则( )
图1 A.电流表的示数减小 B.电压表的示数减小 C.电阻R2两端的电压减小 D.路端电压增大 答案 B 解析 题图中的电路结构是R1与R先并联,再与R2串联,故R↓→R总↓→I干↑→U内↑→U
外↓.R2两端电压U2=I干R2,U2增大,所以R与R1的并联电压减小,示数减小,A、C、D错误,B正确. 2.如图2所示,电路中电源的电动势为E,内电阻为r,开关S闭合后,当滑动变阻器R的滑片P向右移动的过程中,三盏规格相同的小灯泡L1、L2、L3的亮度变化情况是( )
图2 A.灯L1、L2变亮,灯L3变暗 B.灯L2、L3变亮,灯L1变暗 C.灯L1、L3变暗,灯L2变亮 D.灯L2、L3变暗,灯L1变亮 答案 C 解析 变阻器与灯L1串联后与灯L2并联,再与灯L3串联.将滑动变阻器的滑片P向右移动的过程中,变阻器接入电路的电阻增大,外电路总电阻增大,由闭合电路欧姆定律得知:干路电流I减小,则通过L3的电流减小,L3变暗,L3两端电压和内阻所占电压都减小,则并联部分电压增大,所以流过灯L2的电流变大,L2变亮,I1=I-I2,I减小,I2增大,则I1减小,灯L1变暗.故C正确. 3.如图3所示的电路中,R1、R2为定值电阻,电源的电动势为E、内阻为r.若开关S0、S1
均闭合时,电压表读数为U,电流表读数为I,当S1断开时( )
图3 A.电压表示数变小,电流表示数变小 B.电压表示数变小,电流表示数变大 C.电压表示数变大,电流表示数变小 D.电压表示数变大,电流表示数变大 答案 A
