喷油器结构与工作原理

喷油器工作原理引言概述：喷油器是现代内燃机中关键的部件之一，它负责将燃油喷射到发动机燃烧室内，以实现燃烧和动力输出。

喷油器工作原理的理解对于了解和维护发动机至关重要。

本文将详细介绍喷油器的工作原理，包括喷油器的构造、喷油过程、喷油量控制、喷油角度调节以及喷油器的故障排除。

正文内容：1. 喷油器的构造1.1 喷嘴：喷嘴是喷油器的核心部件，它由喷孔、喷嘴体和喷嘴尖端组成。

喷孔的大小和形状直接影响喷油量和喷雾特性。

1.2 电磁阀：电磁阀控制喷油器的开启和关闭，它由线圈、阀芯和阀座组成。

电磁阀通过控制油压的变化来实现喷油的精确控制。

2. 喷油过程2.1 压力供油：燃油从油箱经过油泵被送入高压油管中，形成一定的压力，以保证喷油器正常工作。

2.2 喷油时机控制：喷油时机的控制是通过电控单元根据发动机转速、负荷和温度等参数来计算得出的。

喷油时机的准确控制可以提高燃油的燃烧效率。

2.3 喷油量控制：喷油量的控制是通过电控单元控制电磁阀的开启时间和开启次数来实现的。

喷油量的准确控制可以保证发动机的动力输出和燃油经济性。

3. 喷油角度调节3.1 多孔喷嘴：多孔喷嘴通过改变喷孔的数量和位置来调节喷油角度。

不同的喷油角度可以适应不同的发动机工况。

3.2 喷油锥角：喷油锥角是指喷油锥的张角，它的大小影响着喷油的范围和喷雾特性。

通过调节喷嘴的形状和喷孔的布置可以改变喷油锥角。

4. 喷油器的故障排除4.1 喷油器阻塞：喷油器阻塞可能导致喷油不均匀或者喷油量不足。

常见的原因包括燃油中的杂质、积碳和油泵故障等。

4.2 喷油器漏油：喷油器漏油可能导致燃油泄漏和发动机工作不稳定。

常见的原因包括喷嘴密封不良和电磁阀故障等。

4.3 喷油器喷雾不均匀：喷油器喷雾不均匀可能导致燃烧不彻底和动力输出不稳定。

常见的原因包括喷孔阻塞、喷嘴磨损和电磁阀故障等。

总结：喷油器作为发动机的重要组成部份，其工作原理的理解对于发动机的正常运行至关重要。

本文从喷油器的构造、喷油过程、喷油量控制、喷油角度调节以及喷油器的故障排除等方面进行了详细阐述。

电喷系统结构与工作原理（一）引言概述：电喷系统是现代汽车发动机的重要组成部分，它通过电子控制单元（ECU）控制喷油器喷出燃油，实现发动机燃烧过程的精确控制。

本文将介绍电喷系统的结构和工作原理，旨在帮助读者深入了解该系统的工作原理和运行过程。

正文内容：一、传感部分1. 气动控制传感器：测量进气量的传感器2. 冷却水温传感器：测量冷却水的温度3. 排气氧传感器：测量发动机排气中氧气的含量4. 曲轴位置传感器：检测曲轴的转动位置和速度5. 大气压力传感器：测量大气的压力二、控制部分1. 电子控制单元（ECU）：控制整个电喷系统的核心部件2. 发动机控制单元（MECU）：负责管理发动机的工作3. 喷油器：通过电子控制单元控制喷油量和喷油时间4. 点火装置：控制点火时机和点火能量的装置5. 燃料泵：提供燃油并将其送入喷油器三、供油部分1. 燃油箱：储存燃油的容器2. 燃油泵：将燃油从燃油箱送到喷油器3. 过滤器：过滤燃油中的杂质4. 油压调节器：调节燃油的压力5. 油管和连接件：将燃油导向喷油器和其他部件四、点火系统1. 点火线圈：将低电压转换为高电压，用于点火2. 火花塞：产生高压电弧引燃空燃混合物3. 点火线圈驱动电路：控制点火线圈的开关和工作方式4. 点火时序控制装置：根据发动机运转状态和工况，控制点火时机5. 点火开关：手动控制点火系统的开关五、工作原理1. 进气过程：测量进气量，确定燃油喷射量2. 燃烧过程：喷油器喷出燃油并和进气混合，点火点燃混合物3. 排气过程：排挤燃烧后产生的废气4. 故障检测：通过传感器和ECU检测异常情况并作出相应处理5. 发动机管理：根据实时工况调整喷油量、点火时机等参数总结：电喷系统结构复杂，包含传感部分、控制部分、供油部分、点火系统等多个组成部分。

通过传感器测量和控制单位对发动机的工作状态进行监测和控制。

它能够实现燃油的准确喷射和点火控制，从而提高发动机的燃烧效率和性能。

喷油器的结构及工作原理１、功用、要求与型式功用：喷油器（injector）将喷油泵供给的高压柴油，以一定的压力，呈雾状喷入燃烧室。

要求：①雾化均匀②具有一定的喷射压力和射程，及合适的喷注锥角③断油迅速、无滴漏现象２、喷油器的型式目前采用的喷油器都是闭式喷油器，有１、功用、要求与型式功用：喷油器（injector）将喷油泵供给的高压柴油，以一定的压力，呈雾状喷入燃烧室。

要求：①雾化均匀②具有一定的喷射压力和射程，及合适的喷注锥角③断油迅速、无滴漏现象２、喷油器的型式目前采用的喷油器都是闭式喷油器，有孔式喷油器（hole type injector）和轴针式喷油器(pintle injector)两种。

图5-8(hole type injector) 图5-9(needle assembly)1.喷油器体2.调压螺钉3.调压弹簧4.回油管螺栓5.进油管接头6.滤芯7.顶杆8.针阀9.针阀体(责任编辑：cndeser)３、轴针式喷油器（图5-10）工作原理与孔式相同构造：针阀下端的密封锥面以下还向下延伸出一个轴针，其形状有倒锥形和圆柱形，轴针伸出喷孔外，使喷孔成为圆环状的狭缝。

一般只有一个喷孔,直径1～3mm，喷油压力３、轴针式喷油器（图5-10）工作原理与孔式相同构造：针阀下端的密封锥面以下还向下延伸出一个轴针，其形状有倒锥形和圆柱形，轴针伸出喷孔外，使喷孔成为圆环状的狭缝。

一般只有一个喷孔,直径1～3mm，喷油压力较低12～14MPa特点：（1）不喷油时针阀关闭喷孔，使高压油腔与燃烧室隔开，燃烧气体不致冲入油腔内引起积炭堵塞。

（2）喷孔直径较大，便于加工且不易堵塞。

（3）针阀在油压达到一定压力时开启，供油停止时，又在弹簧作用下立即关闭，因此，喷油开始和停止都干脆利落，没有滴油现象。

（4）不能满足对喷油质量有特殊要求的燃烧室的需要。

图5-10。

喷油器工作原理引言概述：喷油器是现代内燃机中非常重要的一个组件，它负责将燃油喷射到发动机燃烧室中，以实现燃烧过程。

本文将详细介绍喷油器的工作原理及其五个主要部分。

一、喷油器的结构组成1.1 喷油器壳体：喷油器壳体是喷油器的外壳，主要起到保护内部结构和连接其他部件的作用。

1.2 喷油嘴：喷油嘴是喷油器的核心部件，它通过喷油孔将燃油喷射到燃烧室中。

喷油嘴通常由喷油针、喷油孔和喷油锥组成。

1.3 控制阀：控制阀是喷油器的控制部件，通过控制阀来控制燃油的喷射量和喷射时间。

二、喷油器的工作原理2.1 燃油供给：喷油器通过燃油供给系统从燃油箱中取得燃油，并将其送入喷油器内部。

2.2 压力调节：喷油器内部的压力调节装置可以根据发动机负荷的变化来调节燃油的压力，以满足不同工况下的喷射需求。

2.3 喷油过程：当发动机工作时，控制阀根据发动机控制系统的指令，控制喷油嘴的喷油时间和喷油量。

喷油嘴通过喷油孔将燃油喷射到燃烧室中，形成可燃混合气体。

三、喷油器的喷油方式3.1 直喷式喷油器：直喷式喷油器将燃油直接喷射到发动机燃烧室中，具有喷油量大、喷油精度高的优点，可以提高燃烧效率和动力性能。

3.2 预混式喷油器：预混式喷油器将燃油和空气事先混合，形成可燃混合气体后再喷射到燃烧室中。

这种喷油方式适用于一些低速、低负荷工况下的发动机。

3.3 多点喷射式喷油器：多点喷射式喷油器在发动机的进气道上设置多个喷油嘴，可以实现多次喷油，提高燃烧效率和动力性能。

四、喷油器的故障及维修4.1 喷油器堵塞：喷油器长时间使用后，喷油孔可能会被沉积物堵塞，导致喷油不畅。

此时，可以通过清洗喷油器来解决问题。

4.2 喷油器泄漏：喷油器的密封件损坏或松动可能导致燃油泄漏。

需要及时更换密封件或重新安装喷油器。

4.3 喷油器喷射不均匀：喷油器的喷油孔不均匀或喷油嘴磨损严重可能导致喷油不均匀。

可以通过更换喷油嘴或进行喷油孔修复来解决问题。

五、喷油器的发展趋势5.1 高压喷射技术：随着发动机技术的不断发展，喷油器的工作压力也在不断提高，以实现更精细的燃油喷射和更高的燃烧效率。

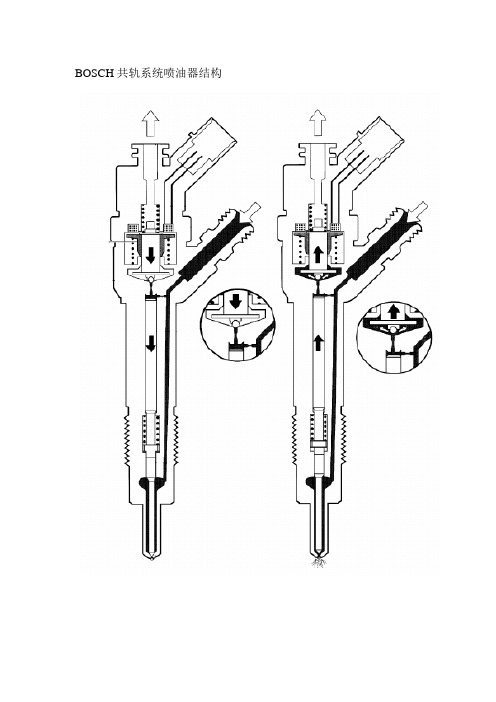

BOSCH共轨系统喷油器结构
喷油器工作原理
1、当喷油器电磁阀未被触发时，小弹簧将枢轴盘下的球阀压向泄
油孔上，泄油孔关闭，在阀控制腔内形成共轨高压。

同样，在喷嘴腔内也形成共轨高压。

共轨高压对控制柱塞端面的压力和喷嘴弹簧的合力高与高压燃油作用在针阀锥面上的开启力，结果，针阀被迫进入阀座且将高压通道与燃烧室隔离，密封，针阀保持关闭状态。

2、当电磁阀被触发时，枢轴盘上移，球阀打开，同时泄油孔被打
开，这时引起控制腔的压力下降，结果，活塞上的压力也随之下降，一旦活塞上的压力和喷嘴弹簧的合力降至低于作用于喷油嘴针阀承压锥面上的压力（此处油压仍为共轨高压），针阀将被打开，燃油经喷嘴上的喷孔喷入燃烧室。

这种对喷油嘴针阀的不直接控制采用了一套液压力放大系统，因为快速打开针阀所需的力不能直接由电磁阀产生，所谓的打开针阀所需的控制作用，是通过电磁阀打开泄油孔使得控制腔压力降低，从而打开针阀。

3、电磁阀一旦断电不被触发，小弹簧力会使电磁阀铁芯下压，球
阀将泄油孔关闭。

泄油孔关闭后，燃油从进油孔进入阀控制腔建立起油压，这个压力为油轨压力，这个压力作用在柱塞端面上产生向下压力，再加上喷嘴弹簧的合力大于喷嘴腔中高压燃油作用在针阀锥面上的压力，使喷嘴针阀关闭。

4、此外，因为燃油压力高，会在针阀和控制柱塞处产生泄漏，这
些泄露油会通过回油孔流入喷油器的回油口。

喷油器结构与工作原理喷油器是燃油系统中的重要组成部分，主要用于将燃油喷入发动机燃烧室中，以实现燃油的高效化燃烧。

它的结构包括喷嘴、喷孔、喷射嘴体、喷孔座等部分，工作原理涉及压力、电磁铁、控制阀等。

喷油器的结构一般由喷嘴和喷射嘴体构成。

喷嘴是喷油器的主要部件，包括了喷油口和喷孔。

喷孔是沿着喷孔轴线均匀排列的孔道，其直径通常只有几十到几百微米，用于精确控制喷油量和喷油角度。

喷射嘴体则用于固定喷嘴，连接燃油管路，使燃油从燃油管路进入喷口。

喷油器的工作原理是通过压力和控制来实现的。

首先，从燃油箱中的燃油通过燃油泵进入高压油路中，形成高压燃油。

然后，通过电磁铁控制阀的开闭，控制喷油器内的压力变化，实现燃油的喷射。

具体来说，当电磁铁关闭时，喷油器内部的控制阀关闭，燃油无法通过，形成高压区域。

此时，喷孔内的燃油受到高压作用，被压缩并堵住了喷孔。

当电磁铁通电时，控制阀打开，高压区域的燃油被放松，减少了燃油对喷孔的压力，喷孔内的燃油则被喷射出来。

此时，喷油量和喷油角度均可通过调整喷孔的直径、数量和布置方式来改变。

喷油器的工作过程通常由发动机控制单元(ECU)来控制。

ECU会根据发动机的工作状态，通过传感器来检测发动机的转速、负荷、温度等参数，实时计算出喷油量和喷油时机。

然后，ECU会发送相应的信号给喷油器，控制喷油器的喷油量和喷油时机，以满足发动机的需求，提高燃油的利用效率和动力性能。

总结起来，喷油器的结构由喷嘴和喷射嘴体构成，工作原理主要涉及压力、电磁铁和控制阀。

通过控制喷嘴的开闭和喷孔的直径等参数，喷油器能够实现准确的燃油喷射，以达到高效燃烧和改善发动机性能的目的。

喷油器的结构及工作原理喷油器是一种常见的燃油喷射装置，广泛应用于内燃机、蒸汽机和火箭等燃烧设备中。

它的主要功能是将燃油喷射到燃烧室中，以实现燃烧过程中的混合和燃烧控制。

下面将详细介绍喷油器的结构和工作原理。

喷嘴是喷油器的核心部件，它负责将燃油喷射到燃烧室中。

喷嘴通常由喷嘴体和喷嘴针组成。

喷嘴体是一个空心圆柱体，其底部连接燃油泵，顶部安装喷嘴针。

喷孔位于喷嘴体的侧壁上，它是一个通道，通过它将高压燃油喷射到燃烧室中。

喷孔的直径和数量会影响燃油的喷射量和喷雾质量，因此喷孔设计是喷油器设计中的关键要点之一针阀是喷嘴的关键部件，它位于喷嘴体的顶部，与喷孔相对应。

针阀由弹簧和针阀锥组成。

当喷油器关闭时，弹簧推动针阀锥与喷孔紧密贴合，阻止燃油喷射。

当喷油器开启时，燃油通过喷孔进入燃烧室，喷孔底部的压力抬升，推动针阀锥向上打开喷孔，燃油被喷射到燃烧室中，并形成雾化的燃油颗粒。

喷油器的开启和关闭由控制装置控制，使燃油喷射的时间、频率和量可被精确控制。

喷油泵是喷油器的能量提供设备，它负责将燃油从燃油箱中提取，并提供足够的压力和流量将燃油送至喷嘴。

喷油泵通常由柱塞泵构成，柱塞泵由柱塞、柱塞杆、曲轴连杆和凸轮轴等组成。

柱塞在曲轴连杆和凸轮轴的作用下上下运动，使燃油加压并输送至喷嘴。

喷油泵的结构和工作原理对燃油供给的稳定性和喷油器的性能都有很大影响。

控制装置是喷油器的操作和调节设备，它可根据发动机的工作状态和负荷需求，通过信号控制喷油器的开启和关闭。

现代喷油器通常采用电子控制系统，控制装置可以根据传感器的信号，调整喷油器的开启和关闭时间，以便实现燃油供给的精确控制，提高燃油利用率和发动机的性能。

综上所述，喷油器是燃油喷射装置，它通过喷嘴、喷孔、针阀、喷油泵和控制装置等部件的协同作用，将燃油从燃油泵中提取并加压，然后通过喷孔喷射到燃烧室中，以实现燃油的雾化和混合，并通过控制装置根据发动机的工作状态和负荷需求进行精确控制。

不同类型的喷油器会有一些差异，但这个基本的结构和工作原理的理解，对于喷油器的使用、维护和故障排查是非常有帮助的。

喷油器工作原理喷油器是一种用于汽车和其他内燃机相关的设备，主要作用是将燃油喷射到发动机内部，以支持燃烧过程。

喷油器工作原理是通过控制燃油的喷射量和喷射时间来实现燃油的准确喷射。

喷油器的基本结构包括喷油嘴、电磁阀和燃油供应系统。

首先，燃油通过燃油供应系统被输送到喷油器内部。

燃油供应系统的工作原理是通过燃油泵对燃油进行加压，使其达到喷射所需的压力。

燃油供应系统通常由燃油油箱、燃油泵、燃油滤清器等组成，其主要作用是提供稳定的燃油供应。

一旦燃油进入喷油器内部，喷油器的电磁阀将开始工作。

电磁阀是喷油器的关键组件，它通过控制燃油的喷射时间和喷射量来实现准确的喷射。

电磁阀通常由线圈、阀片和阀座组成。

当电磁阀受到电流激励时，线圈中的电磁场会使阀片打开或关闭。

当发动机工作时，电子控制单元（ECU）会向喷油器发送信号，告诉喷油器何时喷射燃油。

ECU根据发动机转速、负荷和其他传感器的数据来计算燃油喷射的最佳时间和量。

喷油器的工作原理是通过电磁阀的开闭来控制燃油的喷射时间和喷射量。

当ECU向喷油器发送信号时，电磁阀会打开，燃油通过喷油嘴被喷射出来。

当ECU停止向喷油器发送信号时，电磁阀会关闭，停止燃油的喷射。

喷油器的喷射时间和喷射量的调整是非常关键的。

如果喷油时间过长或喷油量过大，会导致燃烧不完全和燃油浪费。

相反，如果喷油时间过短或喷油量太少，可能导致发动机失火或减少动力输出。

近年来，随着汽车技术的不断发展，电子喷油器逐渐取代了传统的机械喷油器。

电子喷油器使用ECU来控制喷油时间和量，能够更精确地调整燃油喷射，提高燃油经济性和发动机性能。

总之，喷油器作为汽车和其他内燃机的重要组成部分，通过控制燃油的喷射时间和喷射量来支持燃烧过程。

其工作原理是通过喷油嘴、电磁阀和燃油供应系统的协作来实现燃油的准确喷射。

随着汽车技术的进步，电子喷油器已经成为主流，能够更精确地调整燃油喷射，提高燃油经济性和发动机性能。

喷油器结构与工作原理（一）引言概述:喷油器是现代燃油发动机中至关重要的设备之一，它负责将燃油以高压雾化喷射到燃烧室中，实现燃油的充分燃烧。

本文将介绍喷油器的结构和工作原理。

一、喷油器的结构1. 喷油器外壳：喷油器的外壳是一个金属外壳，用于保护内部的喷油器零件。

2. 燃油供给管：燃油供给管连接燃油箱与喷油器，将燃油输送到喷油器。

3. 燃油过滤器：燃油过滤器位于燃油供给管上，用于过滤燃油中的杂质，防止喷油器堵塞。

4. 喷油阀门：喷油阀门是喷油器的核心部件，它控制燃油的喷射和关闭。

5. 喷油嘴：喷油嘴是喷油器的出口，通过喷油嘴将燃油雾化成微小颗粒，并喷射到燃烧室中。

二、喷油器的工作原理1. 燃油供给：燃油由燃油供给管输送到喷油器内部，并通过燃油阀门进入喷油嘴。

2. 燃油压力调节：燃油进入喷油嘴时，经过压力调节装置调节燃油的压力，保证喷油的稳定性。

3. 喷油控制：喷油阀门控制喷油嘴的喷油，控制燃油的喷射时间和量，实现燃油的精确喷射。

4. 燃油雾化：喷油嘴将燃油雾化成微小颗粒，增加燃油与空气的接触面积，促进燃油的充分燃烧。

5. 喷油效果检测：喷油器工作后，通过对喷油效果的监测，如喷油均匀性、喷雾形状等，判断喷油器是否正常工作。

三、喷油器的维护保养1. 定期清洗：定期清洗喷油器以去除积聚在喷油嘴周围的碳沉积物，以保证喷油的正常工作。

2. 过滤燃油：使用高质量的燃油并安装有效的燃油过滤器，防止进入喷油器的杂质。

3. 检查喷油器零部件：定期检查喷油器零部件的磨损情况，如果损坏或磨损严重，则需要更换。

4. 检查喷油效果：在发动机运行中，定期检查喷油效果，如喷油均匀性、喷雾形状等，以确保喷油器正常工作。

5. 注意质量保障：在购买喷油器时，选择正规渠道购买，并确保喷油器的质量符合标准要求。

结论：喷油器作为发动机燃油系统的关键组成部分，其结构和工作原理的理解对于保证燃油的正常供给和燃烧效果的提升具有重要意义。

同时，定期的维护保养和检查喷油器的喷油效果也是确保发动机运行正常的必要措施。
