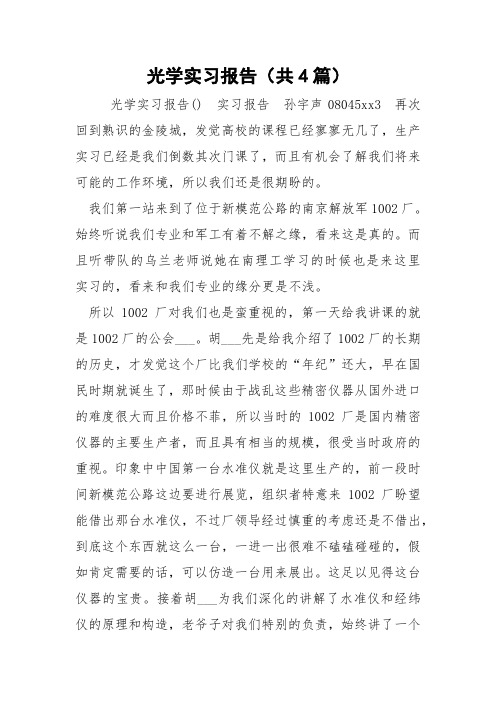

光学实习报告(共4篇)光学实习报告() 实习报告孙宇声08045xx3 再次回到熟识的金陵城,发觉高校的课程已经寥寥无几了,生产实习已经是我们倒数其次门课了,而且有机会了解我们将来可能的工作环境,所以我们还是很期盼的。
我们第一站来到了位于新模范公路的南京解放军1002厂。
始终听说我们专业和军工有着不解之缘,看来这是真的。
而且听带队的乌兰老师说她在南理工学习的时候也是来这里实习的,看来和我们专业的缘分更是不浅。
所以1002厂对我们也是蛮重视的,第一天给我讲课的就是1002厂的公会___。
胡___先是给我介绍了1002厂的长期的历史,才发觉这个厂比我们学校的“年纪”还大,早在国民时期就诞生了,那时候由于战乱这些精密仪器从国外进口的难度很大而且价格不菲,所以当时的1002厂是国内精密仪器的主要生产者,而且具有相当的规模,很受当时政府的重视。
印象中中国第一台水准仪就是这里生产的,前一段时间新模范公路这边要进行展览,组织者特意来1002厂盼望能借出那台水准仪,不过厂领导经过慎重的考虑还是不借出,到底这个东西就这么一台,一进一出很难不磕磕碰碰的,假如肯定需要的话,可以仿造一台用来展出。
这足以见得这台仪器的宝贵。
接着胡___为我们深化的讲解了水准仪和经纬仪的原理和构造,老爷子对我们特别的负责,始终讲了一个上午,我们发觉我们学的东西原来只是一点点的皮毛。
下午我们分批参观了工厂里的车间,我们最终有机会近距离的观看仪器了,而且是仪器的每个部分。
说实话看来某一份的时候反应不出来那是神马部分,但是经过讲解才发觉就是我们应当知道的。
接着我们回到教室,我们即将面对的是我们最期盼的,就是动手拆装水准仪和经纬仪。
我们平常都只是看看书然后考考试,最多就是几个光学试验。
所以动手力量不足的现实就完全暴露出来了,螺丝刀用的就有点笨。
不过师傅说装要不拆难许多的,开头我们还不当回事,以为按部就班的装就好了。
但是等我们拆完了,面对这么一大堆的零件就傻眼了,根本无从下手了,由于你完全不知道它们的挨次,只好想师傅求助了。
光学平台实验报告实验报告:光学平台摘要:本实验通过搭建光学平台,对光学实验进行研究和分析。
实验中光学平台的搭建、测量方法、测量数据等都得到了详细的讲解。
实验结果表明,光学平台具有很好的应用价值,能够为光学学科的研究和应用提供很好的支持和保障。
引言:光学平台是切实可行的一种用于光学实验的研究方法。
通过搭建这个平台,我们可以对光学原理和实验进行深入研究和探讨。
本实验旨在通过搭建光学平台,对光学学科进行更深入的研究,为光学学科的发展做出贡献。
实验方案:本实验使用的光学平台由反射镜、透镜、光栅等光学元器件组成。
我们利用该平台进行了以下实验:1、透镜成像实验及相关数据测量。
2、用平台进行干涉实验及相关数据测量。
3、在光栅上进行衍射实验,并测量相关数据。
4、使用光学平台进行折射率实验,并测量相关数据。
结果及讨论:透镜成像实验中,我们分别使用凸透镜、凹透镜及复合透镜进行成像实验,得到了对应的实验数据。
结果表明,不同的透镜可以产生不同的成像效果。
通过测量数据,我们可以比较不同透镜的成像能力及优劣。
在干涉实验中,我们使用光学平台模拟双缝干涉和杨氏双缝实验。
实验结果显示,干涉条纹的产生与光源的波长、两个光源之间的距离和屏幕距离等有关。
利用光学平台进行干涉实验,能够更好地观察和探究光的波动性。
衍射实验是本次实验中较为复杂的实验之一。
我们在光栅上进行了衍射实验,测量了不同衍射角度下光强度的变化。
衍射实验的结果表明,光栅能够分离出不同的波长,并可用光强度比较来描述不同颜色的光。
折射率实验是通过光线在不同介质中的传播规律来测量介质的折射率。
我们利用光学平台进行了折射率实验,并测量了不同介质的折射率。
实验结果表明,不同介质的折射率不同,且产生折射率时可用“三角形法则”计算。
结论:本实验通过对光学平台进行搭建和实验,深入探讨了光学学科相关的知识和实验方法,并取得了一系列的实验数据。
结果表明,通过利用光学平台进行实验,可以更加深入的学习、理解光学学科的相关知识,为光学学科的研究和应用提供很好的支持和保障。
光学平台实验报告一、实验目的:1.了解光的特性和光的传播规律;2.熟悉光学仪器的使用方法;3.了解光学实验的基本原理。
二、实验仪器和材料:1.光学平台;2.针孔;3.凹透镜;4.平凸透镜;5.单色光源;6.屏幕;7.尺子。
三、实验原理:1.缝隙衍射原理:当光通过一个小孔或缝隙时,会产生衍射现象,使光的传播方向发生改变,形成光的波动特性。
2.凹透镜成像原理:凹透镜能将入射光线使其发生折射,从而形成实像。
3.平凸透镜成像原理:平凸透镜能将入射光线使其发生折射,从而形成虚像。
四、实验步骤:1.缝隙衍射实验:(1)将光学平台放在水平桌面上,确保其稳定;(2)在光学平台上放置针孔,用尺子测量针孔到屏幕的距离,记录下来;(3)打开单色光源,调节其位置使光线通过针孔,从而形成一个小的圆孔光源;(4)将屏幕放置在针孔的上方的一定距离处,并调整屏幕的位置,使针孔的光通过屏幕。
2.透镜成像实验:(1)将凹透镜固定在光学平台上,并测量凹透镜到屏幕的距离;(2)打开单色光源,调节其位置使光线通过凹透镜;(3)将屏幕放置在凹透镜的上方的一定距离处,并调整屏幕的位置,观察实像的形成。
(4)将平凸透镜固定在光学平台上,并测量平凸透镜到屏幕的距离;(5)打开单色光源,调节其位置使光线通过平凸透镜;(6)将屏幕放置在平凸透镜的上方的一定距离处,并调整屏幕的位置,观察虚像的形成。
五、实验结果:1.缝隙衍射实验:通过测量针孔到屏幕的距离,可以计算出缝隙衍射的参数。
2.凹透镜成像实验:通过调整凹透镜和屏幕的位置,可以观察到实像的形成,并记录下相应的位置参数。
3.平凸透镜成像实验:通过调整平凸透镜和屏幕的位置,可以观察到虚像的形成,并记录下相应的位置参数。
六、实验分析:1.缝隙衍射实验:根据测得的参数,可以计算出缝隙衍射的角度和强度。
2.凹透镜成像实验:根据实际观察到的实像,可以计算出凹透镜的焦距。
3.平凸透镜成像实验:根据实际观察到的虚像,可以计算出平凸透镜的焦距。
实验报告:光学平台实验一、实验目的1. 熟悉光学平台的构造和工作原理;2. 掌握光学平台的使用方法;3. 学习光学元件的调节技巧;4. 通过实验,加深对光学原理的理解。
二、实验仪器1. 光学平台一套;2. 光具座;3. 透镜;4. 激光器;5. 分光计;6. 测微目镜;7. 其他光学元件。
三、实验原理光学平台是一种用于精密测量的仪器,主要用于光学元件的安装、调节和定位。
实验中,我们将使用光学平台进行以下实验:1. 光的折射现象;2. 透镜成像原理;3. 光的干涉现象;4. 光的衍射现象。
四、实验内容1. 光的折射现象(1)将激光器发出的光束照射到光学平台上,调节透镜,使光束聚焦在平台上;(2)观察并记录光束在平台上的聚焦情况,分析光的折射现象。
2. 透镜成像原理(1)将透镜安装在光学平台上,调整平台高度,使透镜与光源的距离符合实验要求;(2)观察并记录透镜成像情况,分析透镜成像原理。
3. 光的干涉现象(1)将分光计安装在光学平台上,调整分光计角度,使光束通过分光计;(2)观察并记录干涉条纹,分析光的干涉现象。
4. 光的衍射现象(1)将衍射光栅安装在光学平台上,调整平台高度,使光束通过光栅;(2)观察并记录衍射条纹,分析光的衍射现象。
五、实验步骤1. 将光学平台放置在光具座上,调整平台水平;2. 将激光器、透镜、分光计、衍射光栅等光学元件依次安装在光学平台上;3. 调节光学元件,使光束按照实验要求传播;4. 观察并记录实验现象,分析实验结果;5. 整理实验数据,撰写实验报告。
六、实验数据与分析1. 记录实验现象,如光的折射、透镜成像、干涉条纹、衍射条纹等;2. 分析实验数据,解释实验现象,与理论分析进行对比;3. 讨论实验中存在的问题及改进措施。
七、实验总结通过本次实验,我们熟悉了光学平台的构造和工作原理,掌握了光学元件的调节技巧,加深了对光学原理的理解。
在实验过程中,我们遇到了一些问题,如光学元件的定位、光束的调节等,通过不断尝试和调整,我们成功解决了这些问题。
[光学分析实验平台实验报告] 光学演示实验实验的报告.docx光学演示实验实验报告引言本实验旨在通过光学演示实验平台,深入理解光学现象及其原理,提高实验操作技巧和处理实验数据的能力。
实验内容包括光的干涉、衍射、偏振等基本现象,通过这些实验,我们对光的波动性质有了更深入的认识。
实验原理1.光的干涉:当两束或多束相干光波在空间某一点叠加时,它们的振幅相加,而光强则取决于振幅的平方和相位差。
通过双缝干涉实验,我们可以观察到明暗交替的干涉条纹。
2.光的衍射:光波在传播过程中遇到障碍物时,会绕过障碍物产生衍射现象。
通过单缝衍射实验,我们可以观察到明暗相间的衍射条纹。
3.光的偏振:光波在传播过程中,其电矢量在某一方向上的投影呈周期性变化,这种现象称为光的偏振。
通过偏振片和1/4波片,我们可以观察到光的偏振现象。
实验步骤与数据记录1.双缝干涉实验:我们使用了激光器作为光源,调整双缝间距和光源与屏幕的距离,观察干涉条纹的形状和分布。
实验数据如下:2.单缝衍射实验:我们将单缝置于激光器与屏幕之间,调整单缝宽度和光源与屏幕的距离,观察衍射条纹的形状和分布。
实验数据如下:象。
实验数据如下:当偏振片旋转时,透过偏振片的亮度会发生变化,这是因为偏振片的透振方向与自然光的光矢量方向不同导致的。
当旋转至某一角度时,透射光强度达到最小,这表明自然光经过偏振片后被分解为振幅相等、相位差90°的两束偏振光。
在此角度上,两束偏振光的合成结果使得透射光强最小。
而当旋转至某一角度时,透射光强度最大,这表明自然光经过偏振片后被分解的两束偏振光的合成结果使得透射光强最大。
这些数据反映了光的偏振原理及其在实际中的应用。
结论与讨论通过本次实验,我们对光的干涉、衍射和偏振现象有了更深入的理解。
双缝干涉和单缝衍射实验帮助我们认识到光的波动性质和波动光学的基本原理。
而光的偏振实验则帮助我们理解了光在传播过程中电矢量的变化规律及其在实际应用中的重要性。
光学平台实验报告光学平台实验报告一、实验目的本实验旨在通过搭建光学平台,掌握光学元件的调节方法,了解光学系统的基本特性,加深对光学原理的理解。
二、实验原理光学平台是光学实验中的重要设备,它可以提供稳定的光学环境,方便实验者进行光学元件的调节和测量。
光学平台主要包括光学面包板、底座、立柱、调节螺旋等部件,通过这些部件的组合和调节,可以实现光学元件的精确固定和调节。
在本实验中,我们将使用光学平台搭建一个简单的光学系统,包括光源、透镜、光屏等元件。
通过调节透镜的位置和角度,可以改变光线的传播路径,实现对光线的聚焦、发散等操作。
同时,我们还可以通过观察光屏上的光斑形状和大小,了解光学系统的成像特性。
三、实验步骤1.搭建光学平台:将光学面包板固定在底座上,调整立柱的高度和角度,使其保持稳定。
2.安装光源:将光源固定在光学面包板上,调整其位置和角度,使光线能够照射到透镜上。
3.安装透镜:将透镜固定在光学面包板上,调整其位置和角度,使光线能够经过透镜后聚焦到光屏上。
4.安装光屏:将光屏固定在光学面包板上,调整其位置和角度,使光线能够在光屏上形成清晰的光斑。
5.调节光学系统:通过调节透镜的位置和角度,改变光线的传播路径,实现对光线的聚焦、发散等操作。
同时观察光屏上的光斑形状和大小,了解光学系统的成像特性。
6.记录实验数据:记录不同条件下光斑的形状和大小,分析光学系统的成像特性。
7.拆解光学平台:在完成实验后,将光学元件逐一拆解并妥善保存。
四、实验结果与分析在本实验中,我们成功搭建了光学平台,并通过调节透镜的位置和角度,实现了对光线的聚焦、发散等操作。
同时,我们还观察了光屏上的光斑形状和大小,了解了光学系统的成像特性。
具体实验结果如下:1.当透镜位于光源和光屏之间时,光斑形状为圆形,大小随透镜与光源和光屏之间的距离变化而变化。
当距离较小时,光斑较小;当距离较大时,光斑较大。
这表明透镜具有聚焦作用,能够将光线会聚到一个点上。
一、实验目的1. 了解光学平台的基本组成和功能。
2. 掌握光学平台搭建的基本流程和方法。
3. 熟悉光学实验仪器的使用和维护。
二、实验原理光学平台是一种用于光学实验的专用平台,其基本功能是提供稳定的实验环境,使光学元件和实验样品能够精确对准。
光学平台的搭建主要包括以下几个步骤:搭建支架、安装光源、调整光路、组装实验仪器等。
三、实验器材1. 光学平台支架2. 光源(如LED光源、氙气灯等)3. 镜头(如凸透镜、凹透镜等)4. 光具座5. 实验样品6. 光具盒7. 测量工具(如尺子、游标卡尺等)四、实验步骤1. 搭建支架(1)根据实验要求,选择合适的光学平台支架。
(2)将支架固定在实验台上,确保其稳定性。
(3)调整支架的高度,使光源、镜头和实验样品处于同一水平线上。
2. 安装光源(1)将光源固定在支架上,确保其位置稳定。
(2)调整光源的亮度,以满足实验需求。
3. 调整光路(1)将镜头安装在光具座上,调整镜头的位置,使光路畅通。
(2)根据实验需求,调整镜头的焦距,使成像清晰。
(3)使用光具盒中的光学元件,如分光镜、偏振片等,调整光路,以满足实验要求。
4. 组装实验仪器(1)将实验样品放置在支架上,确保其稳定。
(2)将实验仪器(如显微镜、光谱仪等)安装在光具座上,调整其位置,使实验样品能够被精确观察。
5. 实验操作(1)打开光源,观察光路是否畅通。
(2)调整镜头和实验样品的位置,使成像清晰。
(3)进行实验操作,观察实验现象,记录实验数据。
五、实验结果与分析1. 光学平台搭建成功,实验环境稳定。
2. 光源、镜头和实验样品位置调整准确,成像清晰。
3. 实验仪器组装完好,实验操作顺利。
六、实验总结通过本次实验,我们掌握了光学平台搭建的基本流程和方法,了解了光学实验仪器的使用和维护。
在实验过程中,我们注意以下几点:1. 搭建支架时,确保其稳定性。
2. 安装光源时,调整其亮度,以满足实验需求。
3. 调整光路时,使光路畅通,成像清晰。
实验名称:多模式智能响应性光学平台实验实验目的:1. 了解多模式智能响应性光学平台的原理和组成。
2. 掌握实验操作步骤,包括样品制备、激发光源选择、光学性能测试等。
3. 分析不同刺激条件下光学材料的响应特性,探讨其在信息安全应用中的潜在价值。
实验时间:2023年X月X日实验地点:XX大学光学实验室实验人员:XXX、XXX、XXX实验仪器:1. 光谱仪2. 紫外-可见分光光度计3. 高能X射线源4. 热场刺激装置5. 实验样品制备设备实验原理:多模式智能响应性光学平台是一种能够在外界刺激下产生多种响应特性的光学材料。
本实验采用单一稀土发光离子Sm3辅助基质发光的方法,制备了具有多模式响应性的光学材料。
在外界刺激条件下,该材料能够实现发光颜色由蓝紫色到玫瑰粉色的动态变化,从而实现信息的安全传输和识别。
实验步骤:1. 样品制备:- 将Sr2YGaO5材料作为基质,掺杂单一稀土发光离子Sm3,制备成所需的光学材料样品。
- 将制备好的样品进行研磨、过筛等处理,以确保样品均匀性。
2. 激发光源选择:- 选择紫外-可见光作为激发光源,以激发Sm3离子的发光。
- 选择高能X射线源作为激发光源,以测试材料在高能射线激发下的响应特性。
3. 光学性能测试:- 使用光谱仪测试样品在不同激发光源下的发射光谱,分析发光颜色变化。
- 使用紫外-可见分光光度计测试样品在不同激发光源下的吸收光谱,研究材料的光吸收特性。
- 使用热场刺激装置测试样品在不同温度下的发光颜色变化,分析材料的热响应特性。
4. 数据分析:- 对实验数据进行整理和分析,绘制发光光谱、吸收光谱等图表。
- 讨论不同刺激条件下光学材料的响应特性,分析其在信息安全应用中的潜在价值。
实验结果与分析:1. 在紫外-可见光激发下,样品发射光谱呈现蓝紫色,随着激发光强度的增加,发光颜色逐渐变为玫瑰粉色。
2. 在高能X射线激发下,样品发射光谱呈现蓝紫色,与紫外-可见光激发下的结果一致。
一、实验目的1. 了解光学平台的组成及基本原理。
2. 熟悉光学平台的使用方法和操作规范。
3. 通过实验操作,掌握光学仪器的调整和测量方法。
4. 深入理解光学现象,提高实验技能和科学素养。
二、实验时间2023年10月25日三、实验地点XX大学光学实验室四、实验仪器1. 光学平台2. 平行光管3. 准直镜4. 分光计5. 单色仪6. 光电探测器7. 计算机及数据采集软件五、实验原理光学平台是一种用于进行光学实验的精密仪器,主要由底座、支架、工作台、照明系统等组成。
本实验主要利用光学平台进行以下实验:1. 光的折射实验2. 光的反射实验3. 光的干涉实验4. 光的衍射实验六、实验内容及步骤1. 光的折射实验(1)将平行光管放置于光学平台上,调整使其发出平行光束。
(2)将准直镜放置于光学平台上,调整使其接收平行光束。
(3)将分光计放置于光学平台上,调整使其接收准直镜反射的平行光束。
(4)测量入射光和折射光之间的夹角,计算折射率。
2. 光的反射实验(1)将平行光管放置于光学平台上,调整使其发出平行光束。
(2)将准直镜放置于光学平台上,调整使其接收平行光束。
(3)将分光计放置于光学平台上,调整使其接收准直镜反射的平行光束。
(4)将反射镜放置于光学平台上,调整使其反射平行光束。
(5)测量入射光和反射光之间的夹角,计算反射率。
3. 光的干涉实验(1)将平行光管放置于光学平台上,调整使其发出平行光束。
(2)将分光计放置于光学平台上,调整使其接收平行光束。
(3)将干涉仪放置于光学平台上,调整使其产生干涉条纹。
(4)测量干涉条纹的间距,计算光波的波长。
4. 光的衍射实验(1)将平行光管放置于光学平台上,调整使其发出平行光束。
(2)将分光计放置于光学平台上,调整使其接收平行光束。
(3)将衍射光栅放置于光学平台上,调整使其产生衍射条纹。
(4)测量衍射条纹的间距,计算光栅常数。
七、实验数据及结果分析1. 光的折射实验:入射角为30°,折射角为22°,折射率为1.5。
一、实训背景随着我国光学产业的快速发展,光学平台作为光学技术的重要载体,在科研、生产、教学等领域发挥着越来越重要的作用。
为了提高我国光学平台的设计、制造和运用水平,培养一批具有实践能力和创新精神的光学平台专业人才,我校特开展光学平台实训项目。
二、实训目标1. 掌握光学平台的基本结构、原理及性能指标。
2. 熟悉光学平台的设计、制造和调试方法。
3. 培养学生的团队协作、动手实践和创新意识。
4. 提高学生解决实际问题的能力。
三、实训内容1. 光学平台基本知识(1)光学平台的结构与组成(2)光学平台的工作原理(3)光学平台的性能指标2. 光学平台设计(1)光学平台设计的基本要求(2)光学元件的选择与优化(3)光学系统的设计3. 光学平台制造(1)光学元件的加工与装配(2)光学平台的组装与调试4. 光学平台应用(1)光学平台在科研领域的应用(2)光学平台在生产领域的应用(3)光学平台在教学领域的应用四、实训过程1. 实训前期准备(1)查阅相关资料,了解光学平台的基本知识。
(2)熟悉光学平台的制作工艺和调试方法。
(3)制定实训计划,明确实训目标和进度。
2. 实训过程(1)光学平台基本知识学习通过课堂讲授、实验演示等方式,使学生掌握光学平台的基本结构、原理及性能指标。
(2)光学平台设计以实际项目为例,引导学生进行光学平台设计,培养学生的创新意识。
(3)光学平台制造在指导老师的带领下,学生进行光学元件的加工、装配,以及光学平台的组装与调试。
(4)光学平台应用引导学生分析光学平台在科研、生产、教学等领域的应用,提高学生的实践能力。
3. 实训总结(1)总结实训过程中的收获与不足。
(2)对光学平台的设计、制造和应用提出改进建议。
五、实训成果1. 学生掌握了光学平台的基本知识、设计、制造和调试方法。
2. 学生的团队协作、动手实践和创新意识得到提高。
3. 学生的解决实际问题的能力得到增强。
4. 实训项目成功完成,为我国光学平台的发展培养了专业人才。
组装望远镜和显微镜
人眼很难分辨极远处或近而细微的物体细节,在一般照明情况下,正常人的眼睛在明视距离(25cm)能分辨相距约0.05mm的两个光点。
当两光点间距离小于0.05mm 时,人眼就无法分辨,我们把这个极限称为人眼的分辨本领。
这时两光点对人眼球中心的张角约为1´,观察物体要想能分辨细节,最简单的办法是使视角扩大。
显微镜和望远镜就是扩大人眼球视角的目视光学仪器。
【实验目的】
组装望远镜和显微镜,并测定视角放大率。
【实验要求】
(1)用两块凸透镜在光具座上组装望远镜。
(2)用两块凸透镜组装显微镜,并测其放大率。
(3)画出光路图和写出计算公式。
【实验提示】
(1)望远镜是用来观察远距离目标的目视光学仪器。
通常由两个共轴光学系统组成,我们把他们简化为两个会聚透镜,其中向着物方向的称为物镜,接近人眼的称为目镜。
物镜的作用是将无穷远物体发出的光会聚后在它的像方焦面上生成一倒立实像,然后经目镜把实像放大,因此实像同时位于目镜的物方焦面处。
用望远镜观察不同位置的物体时,只需调节物镜和目镜的相对位置,使中间实像落在目镜物方焦面上,这就是望远镜的“调焦”。
一般测量望远镜除物镜和目镜可在镜筒中做相对移动外,在目镜物方焦面上还附有叉丝或标尺分划格。
因此在使用望远镜时,首先应调节目镜筒直到能清晰地看到叉丝为止,然后调目镜和叉丝整体与物镜之间的距离,即对被观察物调焦。
对于望远镜来说,除了满足以上物像位置的要求外,它的视角放大率必须大于1.对于目视光学仪器的视角放大率定义为:通过仪器观察时,物体的像对人眼的张角的正切与在适当条件下直接用眼睛观察时物体的像对眼睛的张角的正切之比。
(2)显微镜是用来观察近距离微小目标的目视光学仪器,它也是由物镜和目镜两个共轴光学系统组成的。
物体首先经过物镜在物方焦面上生成一个倒立的放大实像,再经过目镜放大成正立像于无穷远处。
通常,各国生产的通用显微镜都采用标准筒长(L=16cm)。
由于筒长固定,因此实际上显微镜的调焦是调节被测物与物镜的距离。
一般测量显微镜的放大率的简单方法是:将虚像成在明视距离处,并在距目镜25cm 处与虚像平行放一米尺,利用比较法测出虚像的长度Y´,这时放大率:M= Y´/Y (3)所谓视差,是指当两个物体静止不动时,改变观察者的位置,一个物体相对于另一个物体有明显的位移。
在光学仪器中指的是当人的眼睛从一侧移到另一侧时,像相对于十字叉丝有明显的移动。
只有在像和叉丝不在同一平面上时才有视差存在。
视差可用来对正在调焦的仪器进行检验。
在使用各类光学仪器时(望远镜、显微镜、照相机等),必须消除视差,才能实现准确测量。
消除视差,就是要使物体通过物镜所成像恰好与叉丝所在平面重合,当像和叉丝在同一平面上,眼睛从一侧移到另一侧时,像和叉丝无相对移动,因为没有视差,仪
器聚焦就完成了。
望远镜消除视差就是改变物镜对叉丝的距离,对于显微镜,就是改变物与物镜间的工作距离,即均满足像位于叉丝平面上。
四、实验原理:
由于透镜组两边的物质都是空气,所以物方和像方的媒质上网折射率相等时,节点与主点相同。
焦距仪测量透镜组的基点:
如图一所示,设L 为已知焦距等于f 0的凸透镜L 0S 0为待测透镜组,其主点(节点)为H 、H ’(N 、N ’),焦点为F 、F ’。
当AB (其长度已知)放在L 的前焦点F 0处时,它经过L 以及L 0S 0成像A ’B ’于L 0S 0的后焦面上。
因为AO//A ’N ’, AB//A ’B ’, OB//N ’B ’,所以△AOB ∽△A ’N ’B ’,即AB:f0=A ’B ’:f ’
∴ '
A'B'
f AB
f 设通过 R 0M 0看清某一物体a 时,a 与R 0M 0的距离为c ,此时R 0M 0的位置读数为X 0,
假设通过R 0M 0先后看清参考点Q 和F ’
时,R 0M 0的位置读数分别为X Q 和X F ’,则
QF ’= XF ’-XQ
F ’的位置相对于Q 点的位置确定,N ’F ’=f ’
,此时就可以确定节点的位置。
