北京物理中考电学实验电阻测量专题一、类型：1、伏安法测电阻2、单用电压表法测电阻3、单用电流表法测电阻4、等效法测电阻二、详细讲解1、伏安法测电阻原理：R=U/I用电流表和电压表分别测出流经电阻的电流和电阻两端的电压，再计算出电阻。
出题方式（1）连接完成电路图，主要是完成滑动变阻器、电流表、电压表的连接（2）给出电路故障的现象，找出故障原因（3）读出电压表和电流表的示数进行计算例题：小林同学利用电压表和电流表测量电阻R1的阻值，实验电路如图23甲所示。
（1）按照图23甲所示的电路衅，将图23乙中的电流表（用 0.6A量程）正确连入电路（用笔画线表示导线）。
（2）实验中，当滑动变阻器的滑片P移到某一位置时，电流表和电压表V2的示数如图23丙所示，由此可知，电阻R1=___Ω。
（3）小林发现另一个同学实验时，电路连接正确，电压表V1的示数为3V，，但是反复移动滑动变阻器的滑片P，电表表V2的示数总是与V1示数相等。
由此可见，发生故障的原因可能是滑动变阻器________________或者是R1_____。
2、单用电压表法测电阻解析：给出一只电压表、待测电阻、电阻箱（或已知阻值的电阻）及开关电源，测出电阻值。
因为题目只给出了电压表，无法直接测出电流值，此时可利用串联电路电流相等，将待测电阻和电阻箱串联，先测出已知阻值的电阻两端电压，计算出此时电路中的电流；再测出待测电阻两端的电压，利用公式计算出待测电阻的值例题：小东想利用下列下列器材测未知电阻R X的电阻值。
实验器材：满足实验要求的稳压电源一个，待测电阻R X和阻值已知的定值电阻R 0各一个，量程满足要求的电压表一块，开关一个，导线若干。
下面是小东测电阻R X的部分实验步骤，请你按照小东的实验思路，将实验步骤补充完整。
⑴实验电路如图21所示，按照电路图连接电路。
⑵开关S断开，用电压表测出两端电压；（3）；（4）的电阻值为。
（3分）3、单用电流表法测电阻解析：给出一只电流表、待测电阻、电阻箱（或已知阻值的电阻）及开关电源，测出电阻值。
1.在测定小灯泡的额定功率的实验中．小灯泡的额定电压为2.5V ．小灯泡的电阻大约是10Ω，两个规格分别是“l0Ω，1A"、“50Ω，5A ”，的滑动变阻器．电源电压6v 。
(1)本次实验中应选择规格为 的滑动变阻器；图17(a)已经连接了部分电路，请用笔画线代替导线将电路连接完整。
在连接电路前，开关要 。
正确连接电路后，闭合开关前滑动变阻器的滑片应移至 _端(填“A ”或“B ”)。
（2）闭合开关后发现电流表指针向左偏转如图17(b)所示．产生故障的原因可能是 ，排除故障后，调节滑片的位置，当电压表的示数2.5V 时，电流表的示数如图17(c)所示为 A ，小灯泡的额定功率是 W 。
不改变这个电路，还可以完成的实验有： (写出一个即可)。
(3)小理要测量一个定值电阻R 的大小，但他只有一个电压表，一个电源和一个阻值已知的定值电阻R o ，开关和导线若干。
请你帮他设计测量的电路图，简要说明测量方法及需测的物理量(并用相应．的符号表示)写出计算待测电阻R 的表达式。
【答案】（1）50Ω，5A 如图所示 （2）电流方向反了 0.24 0.6 小灯泡的电阻 （3）把电源、开关、定值电阻（R 0）和未知电阻(Rx)全部用导线串联起来，先把电压表接在定值电阻两端，闭合开关后记下示数U 1；再断开开关，把电压表并联在未知电阻两端，闭合开关后记下电压表示数U 2，未知电阻Rx=U 2R 0/U 1 。
连线时注意电压表的正负极与电源正负极保持一致。
电路图如图所示：2.在测量额定电压为2.5V 的小灯泡电功率的实验中，电路已部分连接，如图甲所示，（1）请你用笔画线代替导线，将图甲中的电压表接在灯泡两端．第30题图15105 03 21 0－ 3 15V 甲乙SV－ 3 15ABCDA－ 30.6 P（2）正确接入电压表后闭合开关，发现灯泡不亮，电流表无示数，电压表示数等于电源电压，其故障可能是．（3）排除故障后，移动滑片P 到某一位置时，电压表示数如图乙所示，若要测量小灯泡的额定功率，应将滑片P 向 （选填“A ”或“B ”）端移动，使电压表的示数为 V ．（4）移动滑片P ，记下多组对应的电压表和电流表的示数，并绘制成图丙所示的I －U 图像，根据图像信息，可计算出小灯泡的额定功率是 W 。
2013-2022北京中考真题物理汇编计算题一、计算题1．（2022·北京·中考真题）俯卧撑是一项常见的健身项目，采用不同的方式做俯卧撑，健身效果通常不同。
图23甲所示的是小京在水平地面上做俯卧撑保持静止时的情境，她的身体与地面平行，可抽象成如图23乙所示的杠杆模型，地面对脚的力作用在O点，对手的力作用在B点，小京的重心在A点。
已知小京的体重为750N，OA长为1m，OB长为1.5m。
（1）图23乙中，地面对手的力F1与身体垂直，求F1的大小；（2）图24所示的是小京手扶栏杆做俯卧撑保持静止时的情境，此时她的身体姿态与图23甲相同，只是身体与水平地面成一定角度，栏杆对手的力F2与他的身体垂直，且仍作用在B点。
分析并说明F2与F1的大小关系。
2．（2022·北京·中考真题）如图所示的电路中，电源两端电压为6V并保持不变，电阻R1的阻值为10Ω。
闭合开关S后，电压表的示数为2V。
求：（1）电阻R2的阻值；（2）电阻R1消耗的电功率。
3．（2021·北京·中考真题）图示的是某款家用电热器的简化电路，R1、R2为阻值一定的电热丝。
该电热器接入电压恒为220V的电路中。
电热器高温档的功率为990W，低温档的功率为110W求∶（1）低温档时通过电路的电流；（2）电热丝R2的阻值。
4．（2020·北京·中考真题）排水量是轮船装满货物时排开水的质量。
一艘排水量为2000t 的轮船，装满货物在河水中航行。
河水密度取1.0×103kg/m 3，g 取10N/kg 。
求： (1)装满货物时，轮船和货物受到的总重力；(2)轮船排开水的体积。
5．（2020·北京·中考真题）如图所示的电路中，定值电阻R 0为10Ω，电源两端电压为3V 并保持不变。
闭合开关S ，调节滑动变阻器R P ，使电压表示数为2V 。
(1)画出实物电路所对应的电路图；(2)求R P 接入电路的阻值；(3)求R 0的电功率。

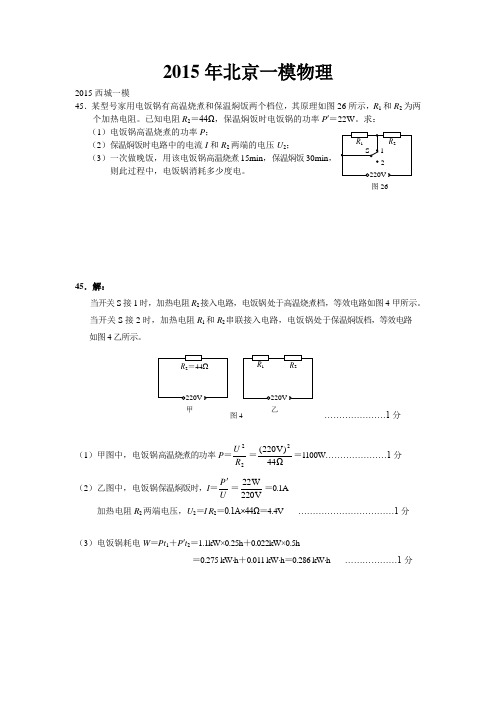

2015年北京一模物理2015西城一模45．某型号家用电饭锅有高温烧煮和保温焖饭两个档位，其原理如图26所示，R 1和R 2为两个加热电阻。
已知电阻R 2＝44Ω，保温焖饭时电饭锅的功率P ′＝22W 。
求： （1）电饭锅高温烧煮的功率P ；（2）保温焖饭时电路中的电流I 和R 2两端的电压U 2；（3）一次做晚饭，用该电饭锅高温烧煮15min ，保温焖饭30min ， 则此过程中，电饭锅消耗多少度电。
45．解：当开关S 接1时，加热电阻R 2接入电路，电饭锅处于高温烧煮档，等效电路如图4甲所示。
当开关S 接2时，加热电阻R 1和R 2串联接入电路，电饭锅处于保温焖饭档，等效电路 如图4乙所示。
…………………1分（1）甲图中，电饭锅高温烧煮的功率P ＝22R U ＝Ω44)V 220(2＝1100W …………………1分（2）乙图中，电饭锅保温焖饭时，I ＝U P '＝V220W 22＝0.1A 加热电阻R 2两端电压，U 2＝I R 2＝0.1A×44Ω＝4.4V ……………………………1分（3）电饭锅耗电W ＝Pt 1＋P ′t 2＝1.1kW×0.25h ＋0.022kW×0.5h＝0.275 kW ⋅h ＋0.011 kW ⋅h ＝0.286 kW ⋅h ………………1分2015海淀一模46．如图32甲所示为某实验室的自动恒温箱，该恒温箱工作环境的温度为15℃左右，恒温箱内部的电路由控制电路和加热电路两部分组成，简化后的电路图如图32乙所示。
控制电路中的电源两端电压为12V，定值电阻R1的阻值为5kΩ，R2为装在恒温箱内的热敏电阻，如图32丙所示为R2阻值随温度变化的图像。
电压鉴别器接在控制电路的A、B两点间。
当热敏电阻R2的阻值发生变化时，A、B间的电压U AB随之发生变化。
电压鉴别器可通过内部的电磁继电器控制加热电路中开关S的通断。
当U AB小于2V时，鉴别器将使加热电路中开关S闭合，使加热电路的电热丝通电而发热，从而使箱内温度升高；当U AB大于3V时，鉴别器将使开关S断开，停止加热。
初三物理中考模拟题（电学部分）1、实验室有甲、乙两只灯泡，甲标有“15V 1.0A ”字样，乙标有“10V 0.5A ”字样。
现把它们串联起来，则该串联电路两端允许加的最高电压为(不考虑温度对灯泡电阻的影响) （ ）A ．25VB ．35VC ．17.5VD ．12.5V2、如右图所示，是用电流表A 、单刀双掷开关S 、电阻箱R ＇和已知电阻R 0来测量未知电阻Rx 阻值的电路图。
现将开关S 拨到a ，此时电流表的示数为I ；再将开关S 拨到b ，调节电阻箱R ＇的阻值。
当电流表的示数为I 21时，电阻箱的阻值为R ，则被测电阻Rx 的阻值为（ ）A ．23Ro R + B ．Ｒ C ．2Ro R - D ． Ro R RRo + 3、如下图所示，几个同学在只有电流表或电压表时，利用一个已知阻值的电阻R 0设计了四个测未知电阻Rx 的电路，其中不可行的是（ ）4、在如图所示电路中，电源电压保持不变，闭合开关，当滑动变阻器的滑片P 向右移动时A ．示数变大，示数变小，与示数的比值不变B ．示数变小，示数变小，与示数的比值不变C ．示数变小，示数变大，与示数的比值变小D ．示数不变，示数变小，与示数的比值变大5、如下图所示是气体酒精浓度测试仪原理图，用于现场测试司机是否酒后驾车。
其中电源电压保持不变，R 为定值电阻，R ′为二氧化锡半导体型酒精气体传感器，其阻值随气体酒精浓度的增大渐减小．若某次测试中电流表示数较大，则说明（ ）A ．气体的酒精浓度较大，R ′阻值较小B ．气体的酒精浓度较大，R ′阻值较大C ．气体的酒精浓度较小，R ′阻筑较小D ．气体的酒精浓度较小，R ′阻值较大6、一个灯泡的灯丝烧断了，把断了的灯丝搭在一起，灯泡会更亮。
这是因为（ ）A ．灯丝的电阻变小，实际功率变大B ．灯丝的电阻变大，实际功率变大C ．灯丝的电阻变大，实际功率变小D ．灯丝的电阻变小，实际功率变小7、一个“220 V 60 W ”的灯泡，如果接在110 V 的电源上，灯泡的实际功率为（ ）A.30 WB.15 WC.20 WD.40 W8、额定电压相同的甲、乙两灯并联在电路中时，甲灯比乙灯亮，那么（ ）A ．甲灯的额定功率比乙灯的大。

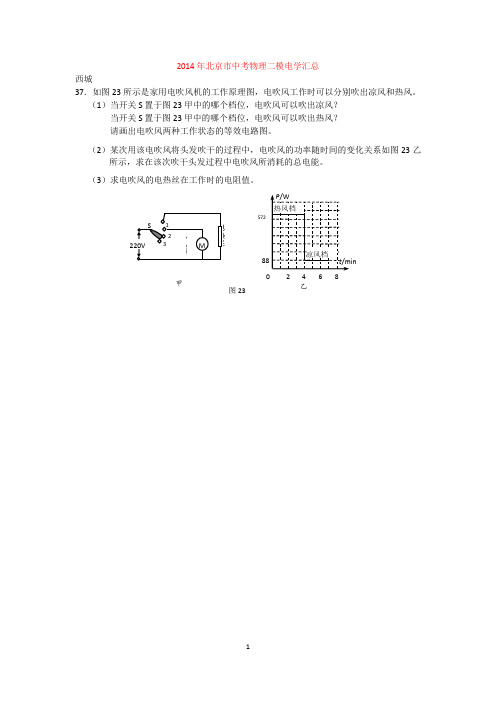

2014年北京市中考物理二模电学汇总西城37．如图23所示是家用电吹风机的工作原理图，电吹风工作时可以分别吹出凉风和热风。
（1）当开关S 置于图23甲中的哪个档位，电吹风可以吹出凉风？当开关S 置于图23甲中的哪个档位，电吹风可以吹出热风？ 请画出电吹风两种工作状态的等效电路图。
（2）某次用该电吹风将头发吹干的过程中，电吹风的功率随时间的变化关系如图23乙所示，求在该次吹干头发过程中电吹风所消耗的总电能。
（3）求电吹风的电热丝在工作时的电阻值。
图23甲 2 乙0 4 6 839．（6分）小亮设计了一个多档位电加热器，加热部分是两根电热丝，通过一个档位旋钮温度档位高温档中温1档中温2档低温档加热功率/W 1100 660 440 ？图22甲是一个档位旋钮，档位旋钮内有一块绝缘圆盘，在圆盘的边缘共有10个金属触点，分别按照编号与图22乙中编号相同的触点用导线连接。
用绝缘材料制成的旋钮两端各有一个金属滑片，转动旋钮到某位置时（箭头只能指向A、B、C、D四个位置），就可以将相邻的触点连接起来。
例如，图22甲中，旋钮上的箭头指向图中位置D，此时，金属滑片将1、2两触点接通，同时也将3、4两触点接通。
转动旋钮，指向不同位置时，就可以实现不同的加热功率。
（1）如果要实现当旋钮沿某方向转动时，加热功率依次递减或递增，档位旋钮上的箭头指向A、D位置时，分别对应哪一个温度档位？（2）通过计算分析电热丝R1和R2的阻值分别为多大？（结果保留整数）（3）计算低温档的加热功率为多大？（结果保留整数）乙甲图2239．如图29所示，L 上标有“6V 3W”字样，电流表量程为0～0.6A ，电压表量程为0～15V ，变阻器R 的最大阻值为100Ω。
当开关S 1闭合、S 2断开，滑片P 置于变阻器上的a 点时，变阻器连入电路中的电阻为R a ，电流表示数为I a ；当开关S 2闭合、S 1断开，移动滑片P ，变阻器两端电压与其连入电路的电阻关系如图30所示，当滑片置于b 点时，电压表示数U b =8V ，电流表示数为I b 。
命题角度：电磁学部分的实验，内容相对较多，一般从以下四个方面进行命题：1.基本实验，如电学三大仪器：电流表、电压表、滑动变阻器的正确使用方法；2.电路故障的分析与处理，这部分是比较常考的内容，一般作为一个大探究题的一个考查环节；3.根据实验现象及实验数据，总结得出规律，如探究焦耳定律、探究欧姆定律、探究串联、并联电路的电流、电压规律等；4.根据要求设计电路。
考查内容：初中物理电磁学部分的实验探究题，最重要的有五个：伏安法测电阻、测小灯泡的功率、探究影响导体电阻大小的因素、探究电流、电压和电阻之间的关系、探究电磁感应现象；其他常考的还有四个：探究串、并联电路的电流特点、探究串、并联电路的电压特点、探究焦耳定律、探究电磁铁磁性强弱的影响因素；另外如串、并联电路的连接、电路中电流和电压的测量、安装直流电动机模型等，也偶尔出现。
考查方向：电学部分的实验探究题，探究电磁铁磁性强弱的影响因素、探究导体电阻大小的影响因素这两个实验，主要考查实验过程、实验方法和实验结论，这两个实验有一个共同特点，就是都采用控制变量法；探究串、并联电路的电流特点、探究串、并联电路的电压特点、探究电流、电压和电阻之间的关系和探究焦耳定律这四个实验，主要考查根据实验现象和实验数据总结得出实验结论，其结论都可以用公式表示出来，属于定量探究的内容；伏安法测电阻和测小灯泡功率这两个实验，在实验器材、实验过程和操作方法上都有许多相似之处，尤其是伏安法测电阻的实验，有许多变种，可考查的内容极多。
素材来源：电磁学部分常考的九大实验探究题，多数以教材上的实验过程和实验方法为考查点，重点进行过程性的考查，一般不会有太大的出入；做好教材上的实验，是最重要的复习手段。
电磁学部分几乎占了初中物理内容的一半，约占试题总分的40%左右；常考的实验较多，复习时，应分步分类进行，确保复习质量：一、牢记基本实验操作电学部分的基本实验，大体上可认为是电学三大仪器的正确使用：电流表、电压表和滑动变阻器的正确连接和使用方法，以及电路的两种基本连接方式：串、并联电路的连接；有时会通过开关的断开与闭合、滑动变阻器滑片的移动，来改变电路的连接方式，其内容具有相对固定性，有一定的规律可循，应加以整理并熟记。
2015年上海市浦东新区中考物理二模试卷考生注意：1 •答题时，考生务必按答题要求在答题纸规定的位置上作答，在草稿纸、本试卷上答题一律无效；2 •如无特别说明，都必须在答题纸的相应位置上写出证明或计算的主要步骤.6•把一个重为 3牛的苹果竖直向上抛出，苹果在空中受到重力和空气阻力的作用。
上升 过程中，苹果所受合力（）7.如图2所示的电路，电源电压保持不变，电键S 闭合时，发现只有一个电表的指针位置发生变化，且灯 L 不亮，电路中的电阻 R 或灯L 有一个出现了故障，则可能是（）（理化完卷时间100分钟，满分150 分）2015年4月A •大于3牛，方向竖直向下。
C .小于3牛，方向竖直向下。
B .大于3牛，方向竖直向上。
D .小于3牛，方向竖直向上。
( ( ( ((A电流表指针位置发生变化，灯L短路。
B电压表指针位置发生变化，电阻R断路。
C .电压表指针位置发生变化，电阻R短路。
D电流表指针位置发生变化，灯L断路。
&如图3所示，甲、乙两个圆柱体(p 甲＞ p 乙)分别放置水平面上，它们的底面积分别为S 甲和S 乙，高度分别为h 甲和h 乙。
若在两圆柱体上放置相等的质量物体，使两个圆柱体对 水平面的压强相等，则甲、乙两个圆柱体放置情况可能的是()(2) 表测量。
手电筒中一节干电池的电压为 (3)伏。
10. 2011年9月29日，我国成功发射了“天宫一号”卫星。
如图 4所 示，点火后卫星腾空而起，说明力可以改变物体的(4) ，整个发射过程卫星是通过 (5) (选填“声波”或“无线电波”)与地面 取得联系的，卫星上的摄像机拍摄到的发射过程， 摄像机的镜头是一个(6) 透镜(选填“凹”或“凸”)。
图411 •夏天，金山城市沙滩上的沙子温度会升的很高， 这是通过 (7)的方式改变其内能的, 而海水的温度却不高， 主要是由于海水的比热容较 (8)的缘故。
海堤边到了四月春暖花 香，这是由于分子在不停地做(9)运动造成的。
专题16电学计算问题知识点一欧姆定律1．内容：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。
公式：I ＝U R。
2．电阻串联时相当于增加了导体的长度，因此总电阻比任何一个串联电阻都大。
电阻并联时相当于增大了导体的横截面积，因此总电阻比任何一个并联电阻都小。
3．串联电路分压：在串联电路中各电阻分得的电压与它们的电阻成正比，表达式：U 1U 2＝R 1R 2；并联电路分流：在并联电路中各支路分得的电流与它们的电阻成反比，表达式：I 1I 2＝R 2R 1。
串、并联电路中电流、电压、电阻的特点：电流电压电阻分配规律串联电路I ＝I 1＝I 2U ＝U 1＋U 2R ＝R 1＋R 2分压：U 1U 2＝R 1R 2并联电路I ＝I 1＋I 2U ＝U 1＝U 21R ＝1R 1＋1R 2分流：I 1I 2＝R 2R 1知识点二电功率1.电功率的计算（1）定义式：tW P =。
已知某用电器的工作时间t 和在这段时间内消耗的电能W，就可以用该公式计算用电器的电功率。
（2）计算式：将W=UIt 代入公式tW P =中，可得到P=UI，即已知某用电器两端电压U 和通过用电器的电流I，就可以用该公式计算出该用电器的电功率。
（3）导出式：RU P 2=、R I P 2=。
对于纯电阻电路，由P=UI 及RU I =可推导出上述导出式。
知识三解题思路1、挖掘题目中的隐含条件有些电学计算题目的已知条件并不明显给出，而是隐藏其中，求解这类问题的关键在于挖掘隐含条件，而这些隐含条件可从物理现象、关键用语等己知条件中挖掘。
2、构建变化电路中的方程思想当电键断开或闭合，滑动变阻器滑片移动时，电路状态将发生变化,求解此类电路综合题时，构建电路中的方程思想尤为重要，其方法如下:(1)分清电路在每个状态下的结构，即电路的连接方式，滑动变阻器使用的阻值范围，电压表、电流表所测定的物理量。
(2)针对每种状态画出相应的等效电路图，在图中标出这种状态下所对应的已知量，不变量，待求量。
5．“珍爱生命、注意安全”是人们在日常生活中必须具有的意识。
关于安全用电，以下做法正确的是（）A．用湿布擦拭正在工作的台灯B．在高压线附近放风筝C．发现有人触电时，应先切断电源，再把人拉开D．灯头、插座、开关等的带电部分可以外露C7．电与我们的日常生活息息相关，下列有关说法正确的是（）A．电源是提供电压的装置，有电源的电路中就有电流B．正电荷移动的方向是电流的方向C．金属导线中自由电子定向移动的方向与电流方向相反D．组成电路的元件只有导体没有绝缘体C8．如果电烙铁、电视机和电风扇上都标有“220V 150W”字样，它们都在额定电压下工作相同时间，则三个用电器产生热量最多的是（）A．电烙铁B．电视机C．电风扇D．一样多A12．图2所示的4个电路中，当闭合开关，滑动变阻器的滑片向右移动时，电压表的示数增大，电流表的示数减小的电路图是（）A B C DC16．关于电磁现象，下列说法中正确的是（）A．发电机是利用电磁感应现象制成的B．奥斯特实验说明了电流周围存在磁场C．电动机是将机械能转化成电能的装置D．磁场对放入其中的导体有力的作用AB25．在家庭电路中，有时导线长度不够，需要把两根导线连接起来使用，而连接处往往比别处更容易发热，加速老化，甚至引起火灾。
这是因为有接头处导线的电阻相同长度无接头处导线的电阻。
大于28．若甲和乙两灯的额定电压均为6V ，图7是甲、乙两灯的电流随其两端电压变化的图像。
现将两灯串联后接在某一电路中，要使其中一个灯泡正常发光，并保证电路安全，则电源两 端电压为 V 。
831．图9所示电能表的示数是________kW ·h 。
2015.137．小阳在做“测量额定电压为2.5V 小灯泡电功率”的实验时，连接了如图15所示的实验电路，并完成了实验，他发现实验电路与用电压表和电流表测量电阻的实验电路一样，于是他利用实验数据计算出了小灯泡在不同电压下的电阻值，表二是他记录的部分数据及计算结果，请你完成下列问题： 表二（1）请添加一根导线，将实物电路连接完整；（2）第3次实验时，电流表的示数如图16所示，则小灯泡的阻值为 Ω。
（3）小阳欲将三次实验测量的电阻值取平均值作为小灯泡的电阻。
对于他的这一做法，你的评价是： 。
37．（1）（1分）（2）10（1分）（3）他的这种做法是错误的，灯丝的电阻随温度的变化而变化，求电阻的平均值无意义（其它说法正确同样给分）（2分）38．表三是小红在探究串联电路的电压规律时，记录的实验数据，请你分析数据归纳出U 2与U 1的关系式，U 2= 。
表三38．U 2=9V －U 1（2分）39．在“探究电流与电阻的关系”的实验时，小阳及同学做出了以下猜想： A ．电流与电阻成正比 B ．电流与电阻成反比 C ．电流与电阻无关 小阳的猜想是B ，他猜想的依据是 ；图17是此实验的电路图，其中滑动变阻器的作用是（1） ； （2） ； 39．电阻是导体对电流的阻碍作用（1分）（1）保护电路；（2）保持定值电阻两端的电压不变（2分）42．阅读短文，回答问题：1947年，第一台微波炉问世，但大家用微波来煮饭烧菜还是近十几年的事。
微波是一种很有“个性”的电磁波，它的能量不仅比通常的无线电波大得多，而且还有以下几个重要特性：第一是微波一碰到金属就发生反射，金属根本没有办法吸收或传导它；第二是微波可以穿过玻璃、陶瓷、塑料等绝缘材料，但不会消耗能量；第三是微波不能透过含有水分的食物，其能量反而会被吸收。
微波炉正是利用微波的这些特性制作的。
微波炉的外壳用不锈钢等金属材料制成，装食物的容器则用绝缘材料制成。
微波炉内的磁控管能产生振动频率为2.45×109H Z 的微波，直达食物内部5cm 深，使食物中的水分子也随之振动，剧烈振动产生大量的热能被食物吸收，于是食物“煮”熟了。
用微波炉烹饪的速度比其它炉灶快4至10倍，热效率高达80%以上。
微波炉由于烹饪的时间很短，能很好地保持食物中的维生素和天然风味。
比如，用微波炉煮青豌豆，几乎可以使维生素C 不损失。
另外，微波还可以消毒杀菌，解冻，干燥，当然过量的微波辐射对人体有害。
（1）微波炉的外壳用不锈钢等金属材料制成，其主要原因是 ；（2）微波可以穿过玻璃、陶瓷、塑料等绝缘材料，但不会消耗能量 （1分） （3）产生振动频率为2.45×109微波 （1分） （4）烹饪速度比其它炉灶快，热效率高（其它说法正确同样给分） （1分）44．如图21甲所示是某型号的浴室防雾镜，镜子防雾膜能高效的将电能转化成内能，并将内能直接传导至镜片，使镜面升温阻止水蒸气在镜面凝结，达到防雾的效果。
表四是该防雾镜的一些相关数据：求： （1）防雾镜正常工作时的电流；（2）防雾镜正常工作400s 时放出的热量；（3）如图21乙所示，小阳给防雾镜电路连接了一个滑动变阻器，能使加热元件的发热功率在额定功率的25%～100%之间变化，以满足不同季节使用的需要。
加热元件电阻不随温度变化，可知R 的最大阻值是多少。
表四44．解：（1）A 5.0220VW110===U P I （1分） （2）J 104.4s 400W 1104⨯=⨯===Pt W Q （1分）甲加热元件图21乙（3（1分）当滑动变阻器的滑片P 在最左端时，发热功率等于额定功率，如图甲所示；当滑动变阻器的滑片P在最右端时，发热功率等于额定功率的25%，如图乙所示。
Ω===440W110)V 220(22P U R 热W 5.27W 11025热=⨯='%P 因为热热R IP 2⨯'='，所以A 25.0440W5.27热热=='='ΩR P IΩ880A25.0V220总=='=I U R Ω=ΩΩ==440440-880-热总R R R （1分）（其它方法正确同样得分）6．图4是关于电磁现象的四个实验，下列说法正确的是（ ）A ．图A 实验是研究同种电荷相互排斥B ．图B 实验是研究电动机的原理C ．图C 实验是研究电磁感应现象D ．图D 实验是研究发电机的原理 B7．小明在网上购买了一个迷你音响，图5是音响实物图片和铭牌。
对于该音响，下列说法正确的是A ．锂电池工作时，将电能转化为化学能B ．音响在5V 电压下正常工作R 热 ＇乙R甲DCB电源A图4图5C ．音响正常工作时每秒消耗电能5JD ．加大音响的音量可以提高发出声音的频率 C8．在进行家庭电路的改装时，如果不小心使白炽电灯灯座内的零线和火线相接触，闭合开关接通电源，会出现下列哪种情况A ．灯丝被烧断B ．电灯正常发光C ．电灯发出暗淡的光D ．空气开关断开 D13． 学校有前、后两个门，在前、后门各装一个按钮开关，学校保卫室有甲、乙两盏灯和电池组，要求：前门来人按下开关时甲灯亮，后门来人按下开关时乙灯亮。
图6所示的电路能满足要求的是A19．关于安全用电，下列说法中正确的是 A ．试电笔可以用来判别零线和火线 B ．家庭电路中保险丝熔断一定是发生了短路 C ．三脚插头上较长的一根铜片应该与零线相连D ．家庭电路增添大功率用电器时，有必要考虑导线和保险丝是否需要更换 AD20．同名磁极相互 。
排斥24．某用电器，正常工作的电压为6V ，阻值为15Ω，将它与一只20Ω的电阻串联后接到电压是 V 的电源上，此用电器才能正常工作。
1429．将一电热器直接接在电源上使用时，它的实际功率为100W ；若把它同一个定值电阻串联，然后仍接在原来的电源上使用，发现定值电阻的功率为9W ，求此时该电热器的实际功率为 W 。
（不考虑温度对电阻的影响，且用电器的电阻阻值比定值电阻阻值大） 81图6A甲B甲D甲C甲40．（3分）在伏安法测电阻的实验中：小明同学按连接好如图17所示的电路，发现开关S 闭合前，电压表 （选填“有”或“无”）示数，导致这一现象的原因是有一根导线连接不恰当，请在相应的导线上画“×”，并改成正确的连接。
有；41．（2分）为了探究某电路的电流关系，在下表中记录了各次实验中电流表A 1的示数I 1与电流表A 2的示数I 2。
根据表中实验数据，可归纳出I 2与I 1的关系式为：I 2= 。
I 2 =0.9A -2I 145．（4分）在伏安法测定值电阻的实验课中，小京同学通过如图19所示电路，测量阻值约为1000Ω的定值电阻R 的阻值，在某次实验中伏特表读数为3V ，毫安表读数为4mA ： （1）请通过该组实验数据，计算R 的阻值；（2）小京同学发现该计算结果同定值电阻的铭牌上所标的阻值相差较大，经检查发现读数和计算均无误，小京同学在进一步查找原因时看到，电压表的说明书上标有“内阻3kΩ”字样，他请教老师后得知：在某些情况下，为了更精确的测量，实际的电压表不能看成断路，而是当作一个阻值很大的电阻来处理，请你利用小京同学查找出的电压表的内阻阻值，计算出R 更准确的阻值。
图2Ω=⨯==-750104)1(3A I RΩ=⨯==⨯=-=⨯=⨯==-⋅--10001033'103':1011033)2(3333AVA A A I U R I I I R R U I V x V V 故：的电流为流过电阻流过伏特表的电流为：5．下列电器中，利用电磁感应原理工作的是A ．电动机B ．发电机C ．电烙铁D ．电灯 B13．小明总是随手关闭家里不必要使用的电灯等家用电器．每多关闭一个家用电器，家庭电路里变大的物理量是A ．总电阻B ．总电流C ．总电压D ．总功率 A14．电阻触摸屏在笔记本电脑及手机等设备上已普遍使用，当手指在触摸屏表面施以一定的压力时，触摸屏通过分别识别触摸点的水平与竖直位置，从而确定触摸的位置。
以竖直方向为例，触摸屏相当于一根电阻丝，触摸时，触摸点P 将电阻丝分为上下两部分，设上部分电阻为R 1，下部分电阻为R 2，结构可等效为如图5所示电路，电源电压不变．当触摸点在竖直方向移动时，若测得R 2两端电压增大，则可知R 2阻值以及触摸点P 到屏下端的距离将分别（ ）． A ．增大 减小 B ．增大 增大 C ．减小 增大 D ．不变 减小 B17．有许多日常用品应用了物质的物理属性，下列说法正确的是 A ．冰箱门吸应用了磁铁的磁性 B ．撑杆跳高应用了撑杆的弹性C ．导线用铜物质制造是应用了铜的导热性D ．炒锅用铁物质制造是应用了铁的导热性mAABC19．下列说法正确的是A．科学规定，正电荷定向移动的方向为电流方向B．导体的电阻是由导体的长度、横截面积及电压决定的C．家庭电路中，工作的各用电器的连接方式是串联D．电压的作用是使导体中的自由电荷定向移动形成电流AD20．一般情况下人体的安全电压不高于V．3625．Wifi是一种可以将个人电脑、手机等终端设备以无线方式互相连接的技术。
