电路分析基础总结共24页

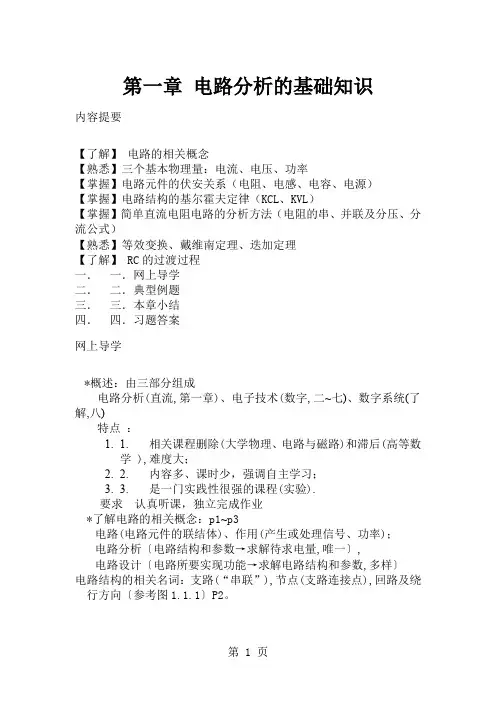

第一章电路分析的基础知识内容提要【了解】电路的相关概念【熟悉】三个基本物理量：电流、电压、功率【掌握】电路元件的伏安关系（电阻、电感、电容、电源）【掌握】电路结构的基尔霍夫定律（KCL、KVL）【掌握】简单直流电阻电路的分析方法（电阻的串、并联及分压、分流公式）【熟悉】等效变换、戴维南定理、迭加定理【了解】 RC的过渡过程一．一．网上导学二．二．典型例题三．三．本章小结四．四．习题答案网上导学*概述：由三部分组成电路分析(直流,第一章)、电子技术(数字,二~七)、数字系统(了解,八)特点：1.1. 相关课程删除(大学物理、电路与磁路)和滞后(高等数学 ),难度大；2.2. 内容多、课时少，强调自主学习；3.3. 是一门实践性很强的课程(实验).要求认真听课，独立完成作业*了解电路的相关概念：p1~p3电路(电路元件的联结体)、作用(产生或处理信号、功率)；电路分析〔电路结构和参数→求解待求电量,唯一〕,电路设计〔电路所要实现功能→求解电路结构和参数,多样〕电路结构的相关名词：支路(“串联”),节点(支路连接点),回路及绕行方向〔参考图1.1.1〕P2。

图1.1.1一.三个基本物理量电流、电压和功率：p3~p71.1.电流：定义〔I＝ΔQ/Δt〕、单位（A）、字符〔I、i、i（t）〕，电流的真实方向（正电荷）〔参考图⒈⒉⒈P3〕图1.2.12.2.电压：定义〔Uab＝ΔW/ΔQ〕、单位（V）、字符〔U、u、u（t）〕，电压的真实极性（＋、－）〔参考图⒈⒉⒊P4〕图1.2.33.电压和电位的关系：电位：节点对参考点电压,Ua＝Uao；电压：两片点间电位差,Uab＝Ua-Ub=-Uba；例电路如图所示,试分别求出当c或b点为参考点时电位Ua、Ub 和Uab.R上=2KΩ, R下=8KΩ当c点为参考点时,Ua=10V, Ub=8V, Uab=10-8=2V,当b点为参考点时,Ua=2V, Ub=0V, Uab=2-0=2V,结论：当选择不同参考点时,各点的电位可能不同,但两点间电压保持不变.4.电流、电压的参考方向和极性：电流和电压不仅有大小,而且有方向或极性.在分析复杂电路时,它们的实际电流方向或电压极性往往一时难以确定,为便于分析和计算.我们一般先给它们任意假定一个方向或极性,称之为参考方向或参考极性,当根据假设的参考方向和参考极性最终计算出来的电流或电压值是正的.则说明假定的参考方向或参考极性实与实际的电流方向或电压极性一致,反之如果最终计算出耒的值是负的, 则说明假定的参考方向或参考极性与实际的电流方向或电压极性相反.5.关联参考方向和功率：①①关联和非关联参考方向关联：电流的参考方向指向电压参考极性的电压降方向,如图(a)(b)非关联：电流的参考方向指向电压参考极性电压升方向,如图(c)(d)图1.2.6②②功率：定义〔P＝ΔW/Δt〕、单位（W）、字符〔P〕公式：关联 p=ui；非关联 p=-ui功率的吸收与产生：(根据最终计算出的P值的正、负来判断) p＞0 吸收(消耗) , p＜0 产生分析图⒈⒉⒌P6,功率的计算；例⒈⒉⒉P7,功率平衡。

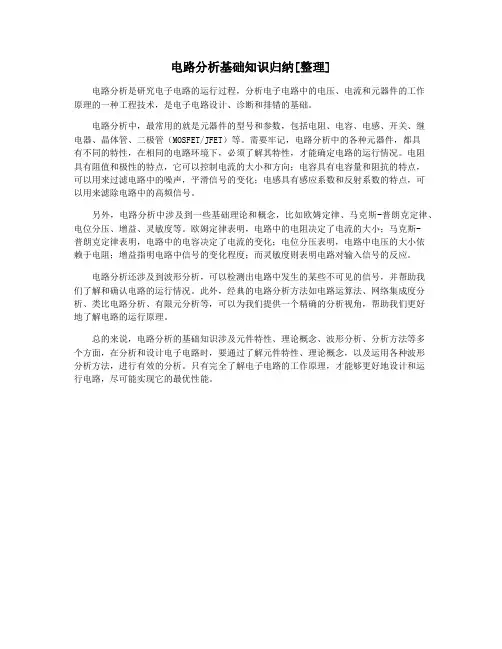

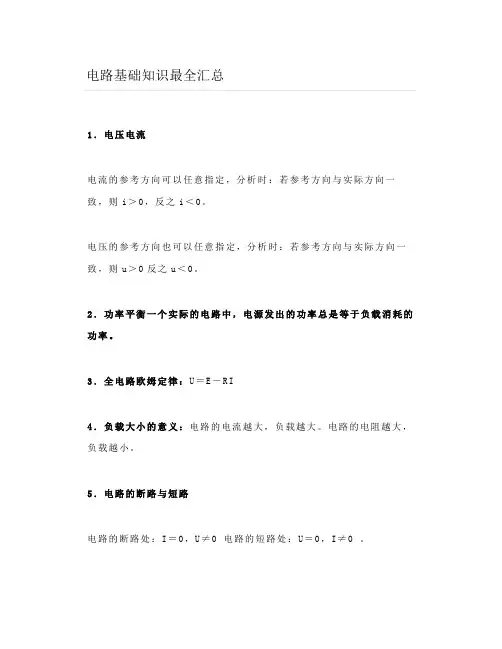

电路分析基础知识归纳[整理]电路分析是研究电子电路的运行过程，分析电子电路中的电压、电流和元器件的工作原理的一种工程技术，是电子电路设计、诊断和排错的基础。

电路分析中，最常用的就是元器件的型号和参数，包括电阻、电容、电感、开关、继电器、晶体管、二极管（MOSFET/JFET）等。

需要牢记，电路分析中的各种元器件，都具有不同的特性，在相同的电路环境下，必须了解其特性，才能确定电路的运行情况。

电阻具有阻值和极性的特点，它可以控制电流的大小和方向；电容具有电容量和阻抗的特点，可以用来过滤电路中的噪声，平滑信号的变化；电感具有感应系数和反射系数的特点，可以用来滤除电路中的高频信号。

另外，电路分析中涉及到一些基础理论和概念，比如欧姆定律、马克斯-普朗克定律、电位分压、增益、灵敏度等。

欧姆定律表明，电路中的电阻决定了电流的大小；马克斯-普朗克定律表明，电路中的电容决定了电流的变化；电位分压表明，电路中电压的大小依赖于电阻；增益指明电路中信号的变化程度；而灵敏度则表明电路对输入信号的反应。

电路分析还涉及到波形分析，可以检测出电路中发生的某些不可见的信号，并帮助我们了解和确认电路的运行情况。

此外，经典的电路分析方法如电路运算法、网络集成度分析、类比电路分析、有限元分析等，可以为我们提供一个精确的分析视角，帮助我们更好地了解电路的运行原理。

总的来说，电路分析的基础知识涉及元件特性、理论概念、波形分析、分析方法等多个方面，在分析和设计电子电路时，要通过了解元件特性、理论概念，以及运用各种波形分析方法，进行有效的分析。

只有完全了解电子电路的工作原理，才能够更好地设计和运行电路，尽可能实现它的最优性能。

15

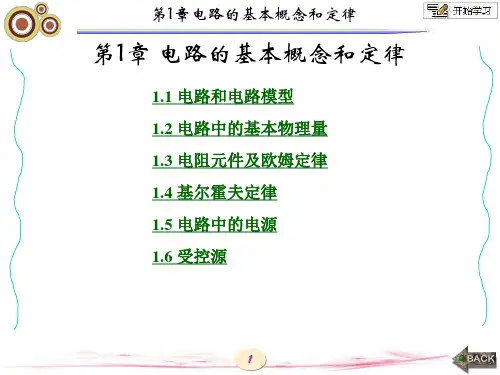

第1章电路的基本概念和定律
图1-3 电流参考方向与实际方向的关系
16
第1章电路的基本概念和定律
图1-4 电流参考方向的表示
17
第1章电路的基本概念和定律 【例1-1】 图1-5中，1、2、3三个方框表示三个元件或 电路，箭头表示电流的参考方向，i1、i2、i3表示电路中的电 流。说明当i1＝i2＝i3＝1A和当i1＝i2＝i3＝-1A时各电路电流 的真实方向。 解 (1)当电流大小均为1A时，由于电流大于零，故其真 实方向与参考方向相同。即i2真实方向由c流向d；i3真实方 向由f流向e；而i1由于没有参考方向而无法确定其实际方向。
电位和电压有着内在的联系，某点电位即为该点与参考 点之间的电压，或者说电路中某两点间的电压等于两点间的
特(V)
29
第1章电路的基本概念和定律 【例1-2】 如图1-9所示，电源电压为2V，电阻值均为1kΩ， 若分别以c、b、a为参考点，试求a、b间的电压值Uab。
解 对于图1-9(a)，以c为参考点，则Vc=0，则a、b两点
26
第1章电路的基本概念和定律
图1-8 关联参考方向与非关联参考方向
27
第1章电路的基本概念和定律 1.2.3 电位的概念
在电气设备的调试和检修中，经常要测量各点的电位， 某点的电位在数值上被定义为：电场力将单位正电荷从 电场内的某点移动到参考点(又称零电位点或接地点)所做的 功。在电路分析中，常用字母v表示变化的电位，用V表示 恒定电位。
2
第1章电路的基本概念和定律

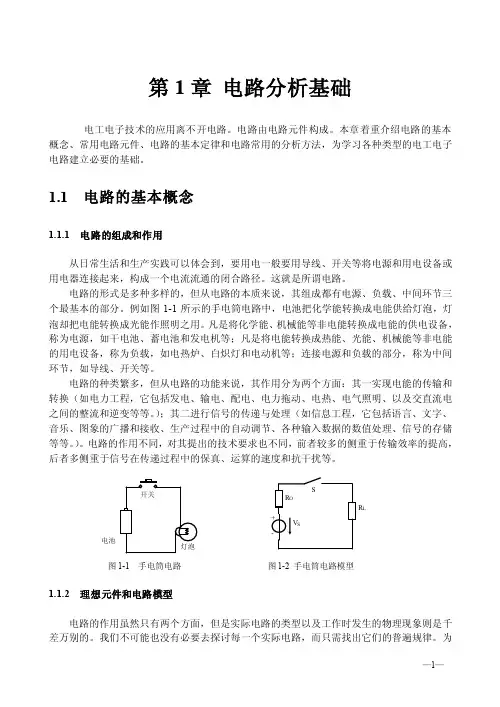

1.1 电路和电路模型
1.1.1 图1-1是一个大家熟悉的手电筒的实际电路结构示意图，
它由电池、开关、灯泡和导线几部分组成。电池是产生电能 的元件，用于将化学能转变成电能，称为电源；灯泡是消耗 电能的元件，用于将电能转变成光能，称为负载；开关用于 控制电路的接通与断开；导线起传输电能的作用。这种为了 实现某种需要而将电路元件和设备按一定方式连接起来，完 成某种功能的整体，就称为电路。简单地说，电路是电流流

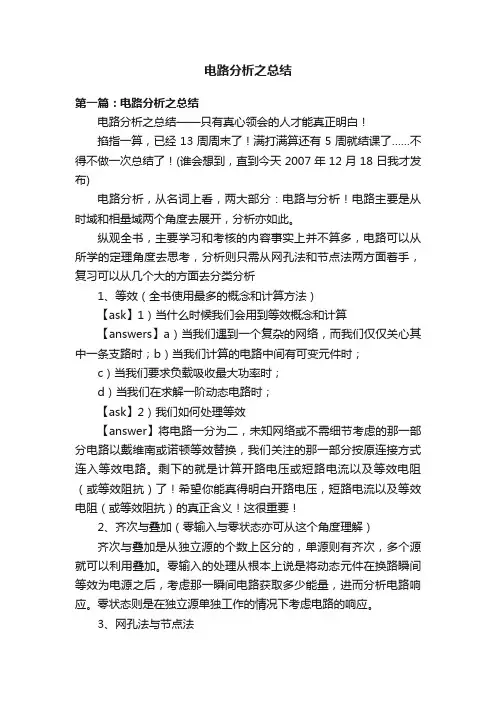

电路分析之总结第一篇：电路分析之总结电路分析之总结——只有真心领会的人才能真正明白！掐指一算，已经13周周末了！满打满算还有5周就结课了……不得不做一次总结了！(谁会想到，直到今天2007年12月18日我才发布)电路分析，从名词上看，两大部分：电路与分析！电路主要是从时域和相量域两个角度去展开，分析亦如此。

纵观全书，主要学习和考核的内容事实上并不算多，电路可以从所学的定理角度去思考，分析则只需从网孔法和节点法两方面着手，复习可以从几个大的方面去分类分析1、等效（全书使用最多的概念和计算方法）【ask】1）当什么时候我们会用到等效概念和计算【answers】a）当我们遇到一个复杂的网络，而我们仅仅关心其中一条支路时；b）当我们计算的电路中间有可变元件时；c）当我们要求负载吸收最大功率时；d）当我们在求解一阶动态电路时；【ask】2）我们如何处理等效【answer】将电路一分为二，未知网络或不需细节考虑的那一部分电路以戴维南或诺顿等效替换，我们关注的那一部分按原连接方式连入等效电路。

剩下的就是计算开路电压或短路电流以及等效电阻（或等效阻抗）了！希望你能真得明白开路电压，短路电流以及等效电阻（或等效阻抗）的真正含义！这很重要！2、齐次与叠加（零输入与零状态亦可从这个角度理解）齐次与叠加是从独立源的个数上区分的，单源则有齐次，多个源就可以利用叠加。

零输入的处理从根本上说是将动态元件在换路瞬间等效为电源之后，考虑那一瞬间电路获取多少能量，进而分析电路响应。

零状态则是在独立源单独工作的情况下考虑电路的响应。

3、网孔法与节点法网孔法与节点法最核心的内容是关注什么情况下会才用什么方法【ask】你确定你真得明白什么是网孔，什么是节点么？？【ask】1）网孔法、节点法通式是？？方程左边是什么，右边是什么？【ask】2）列写网孔方程最少方程个数？节点法最少方程个数？【ask】3）网孔法中，电流源（独立流源和受控流源）该如何处理？？节点法中，电压源（独立压源和受控压源）该如何处理？？【ask】4）受控源的处理你明白么？怎么办呢？4、三要素法（各时刻等效图及其通式）【ask】三要素为哪三要素，具体有什么含义？对应在信号波形图上的那个位置？【ask】三要素通式是什么？零输入响应通式是什么？零状态通式呢？全响应通式呢？【note】请务必注意零状态通式（其通式必须采用全响应通式！只是三要素都是在独立源工作时计算得出的）5、相量法（注意时域图向相量域的转化可谓关键）相量法中要注意动态元件标称要换成阻抗！注意有效值、振幅值以及有效值相量、振幅相量的书写！记住以下【口诀】变量大写再加点；元件标称换阻抗；平行四边形法则不能忘。
