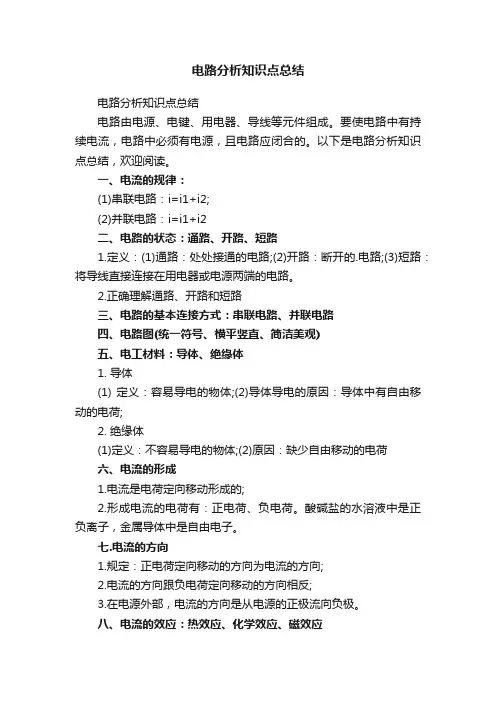

电路分析基础知识归纳

电路分析知识点总结
电路分析知识点总结
电路由电源、电键、用电器、导线等元件组成。

要使电路中有持续电流，电路中必须有电源，且电路应闭合的。

以下是电路分析知识点总结，欢迎阅读。

一、电流的规律：
(1)串联电路：i=i1+i2;
(2)并联电路：i=i1+i2
二、电路的状态：通路、开路、短路
1.定义：(1)通路：处处接通的电路;(2)开路：断开的.电路;(3)短路：将导线直接连接在用电器或电源两端的电路。

2.正确理解通路、开路和短路
三、电路的基本连接方式：串联电路、并联电路
四、电路图(统一符号、横平竖直、简洁美观)
五、电工材料：导体、绝缘体
1. 导体
(1) 定义：容易导电的物体;(2)导体导电的原因：导体中有自由移动的电荷;
2. 绝缘体
(1)定义：不容易导电的物体;(2)原因：缺少自由移动的电荷
六、电流的形成
1.电流是电荷定向移动形成的;
2.形成电流的电荷有：正电荷、负电荷。

酸碱盐的水溶液中是正负离子，金属导体中是自由电子。

七.电流的方向
1.规定：正电荷定向移动的方向为电流的方向;
2.电流的方向跟负电荷定向移动的方向相反;
3.在电源外部，电流的方向是从电源的正极流向负极。

八、电流的效应：热效应、化学效应、磁效应
九、电流的大小：i=q/t
十、电流的测量
1.单位及其换算：主单位安(a)，常用单位毫安(ma)、微安(μa)
2.测量工具及其使用方法：(1)电流表;(2)量程;(3)读数方法(4)电流表的使用规则。

电路分析基础知识归纳[整理]电路分析是研究电子电路的运行过程，分析电子电路中的电压、电流和元器件的工作原理的一种工程技术，是电子电路设计、诊断和排错的基础。

电路分析中，最常用的就是元器件的型号和参数，包括电阻、电容、电感、开关、继电器、晶体管、二极管（MOSFET/JFET）等。

需要牢记，电路分析中的各种元器件，都具有不同的特性，在相同的电路环境下，必须了解其特性，才能确定电路的运行情况。

电阻具有阻值和极性的特点，它可以控制电流的大小和方向；电容具有电容量和阻抗的特点，可以用来过滤电路中的噪声，平滑信号的变化；电感具有感应系数和反射系数的特点，可以用来滤除电路中的高频信号。

另外，电路分析中涉及到一些基础理论和概念，比如欧姆定律、马克斯-普朗克定律、电位分压、增益、灵敏度等。

欧姆定律表明，电路中的电阻决定了电流的大小；马克斯-普朗克定律表明，电路中的电容决定了电流的变化；电位分压表明，电路中电压的大小依赖于电阻；增益指明电路中信号的变化程度；而灵敏度则表明电路对输入信号的反应。

电路分析还涉及到波形分析，可以检测出电路中发生的某些不可见的信号，并帮助我们了解和确认电路的运行情况。

此外，经典的电路分析方法如电路运算法、网络集成度分析、类比电路分析、有限元分析等，可以为我们提供一个精确的分析视角，帮助我们更好地了解电路的运行原理。

总的来说，电路分析的基础知识涉及元件特性、理论概念、波形分析、分析方法等多个方面，在分析和设计电子电路时，要通过了解元件特性、理论概念，以及运用各种波形分析方法，进行有效的分析。

只有完全了解电子电路的工作原理，才能够更好地设计和运行电路，尽可能实现它的最优性能。

电路分析基础总结电路分析是电子工程领域中的重要一环，它涉及到电流、电压、电阻等电路基本元件的运行原理和相互作用。

在学习电路分析的过程中，我们需要掌握一些基本概念和方法。

本文将对电路分析的基础知识进行总结，帮助读者更好地理解和应用。

一、基本电路元件1. 电流源和电压源：电流源是能够提供恒定电流的元件，通常用I表示；电压源则是能够提供恒定电压的元件，通常用V表示。

它们在电路中起到驱动元件的作用，是电路的基础。

2. 电阻：电阻是阻碍电流流动的元件，它的作用是限制电流的大小。

电阻的大小用欧姆（Ω）表示，符号为R。

3. 电容：电容是储存电荷的元件，它由两个导体板和介质组成，通过电场作用来存储电荷。

电容的大小用法拉第（F）表示，符号为C。

4. 电感：电感是储存磁能的元件，它由线圈形成，通过变化的电场来产生感应电动势。

电感的大小用亨利（H）表示，符号为L。

二、基本电路定律1. 欧姆定律：欧姆定律是描述电流、电压和电阻之间关系的定律，它可以表示为V=IR，其中V表示电压，I表示电流，R表示电阻。

2. 基尔霍夫定律：基尔霍夫定律包括基尔霍夫电流定律和基尔霍夫电压定律。

基尔霍夫电流定律指出，一个节点处的电流代数和为零；基尔霍夫电压定律指出，一个回路中各个电压代数和为零。

3. 配分定律：配分定律适用于并联电路，它指出在并联电路中，电流在各个支路上的配分与电阻的倒数成正比。

4. 超级位置定理：超级位置定理适用于线性电路，它指出线性电路中的任何两点间的电压和电流都可以用单一电源电路中的电压和电流来表示。

三、电路分析方法1. 等效电路：等效电路是将复杂的电路简化为简单的电路，保持两电路在某些特定终端条件下具有相同的行为。

2. 网络定理：网络定理是用来简化电路分析的重要工具，如诺顿定理、戴维南定理和最大功率传输定理等。

3. 传输线理论：传输线理论是研究电路中的电波传输和衰减等问题的数学模型，它对于高频电路和信号处理具有重要作用。

电路分析知识点总结
电路分析知识点总结
电路由电源、电键、用电器、导线等元件组成。

要使电路中有持续电流，电路中必须有电源，且电路应闭合的。

以下是电路分析知识点总结，欢迎阅读。

一、电流的规律：
(1)串联电路：i=i1+i2;
(2)并联电路：i=i1+i2
二、电路的状态：通路、开路、短路
1.定义：(1)通路：处处接通的电路;(2)开路：断开的.电路;(3)短路：将导线直接连接在用电器或电源两端的电路。

2.正确理解通路、开路和短路
三、电路的基本连接方式：串联电路、并联电路
四、电路图(统一符号、横平竖直、简洁美观)
五、电工材料：导体、绝缘体
1. 导体
(1) 定义：容易导电的物体;(2)导体导电的原因：导体中有自由移动的电荷;
2. 绝缘体
(1)定义：不容易导电的物体;(2)原因：缺少自由移动的电荷
六、电流的形成
1.电流是电荷定向移动形成的;
2.形成电流的电荷有：正电荷、负电荷。

酸碱盐的水溶液中是正负离子，金属导体中是自由电子。

七.电流的方向
1.规定：正电荷定向移动的方向为电流的方向;
2.电流的方向跟负电荷定向移动的方向相反;
3.在电源外部，电流的方向是从电源的正极流向负极。

八、电流的效应：热效应、化学效应、磁效应
九、电流的大小：i=q/t
十、电流的测量
1.单位及其换算：主单位安(a)，常用单位毫安(ma)、微安(μa)
2.测量工具及其使用方法：(1)电流表;(2)量程;(3)读数方法(4)电流表的使用规则。

电路分析基础电路分析是电气工程中的重要基础知识，它涉及电路元件、电流、电压等方面的理论和计算。

通过电路分析，我们可以了解电路的性质和特点，为电路的设计与故障排除提供基础。

一、电路基本概念1. 电路：由电源、电路元件以及导线等组成的闭合路径，用于电流的传输与控制。

2. 电源：提供电流与电压的装置，如电池、发电机等。

3. 电路元件：用于改变电流与电压的元件，如电阻、电容、电感等。

二、基本电路定律1. 欧姆定律：描述电流、电压和电阻之间的关系，其数学表达式为V=IR，其中V为电压，I为电流，R为电阻。

2. 基尔霍夫定律：分为基尔霍夫电流定律和基尔霍夫电压定律。

前者表示在电路节点处，进入和离开该节点的电流之和为零；后者表示在闭合回路中，电压的代数和为零。

三、电路分析方法1. 等效电路法：将复杂电路化简为等效电路，通过替换与合并元件简化分析过程。

2. 串并联法：将电路中的元件按照串联和并联的方式组合，简化电路分析。

3. 特定电路分析法：对于特定类型的电路，可以采用特定的分析方法，例如交流电路中的复数法、矩阵法等。

四、常见电路元件1. 电阻：用于限制电流的元件，单位为欧姆，常用于控制电流大小。

2. 电容：用于储存电荷的元件，单位为法拉，常用于滤波与储能。

3. 电感：用于储存磁能的元件，单位为亨利，常用于电磁感应与频率选择性。

4. 二极管：一种具有单向导电性质的元件，常用于整流和开关。

5. 晶体管：一种电子器件，具有放大和开关功能，常用于电子电路中。

五、电路分析实例以下是一个简单的电路分析实例：假设有一个由电压源（V）和电阻（R1、R2、R3）串联而成的电路，如图所示。

\[示意图]我们可以根据欧姆定律和基尔霍夫定律来分析该电路。

首先，根据欧姆定律，我们可以得到以下公式：\[V = I \cdot R_1\]\[V = I \cdot R_2 + I \cdot R_3\]接下来，我们可以根据基尔霍夫定律，得到以下公式：\[I = \frac{V}{R_1}\]\[I \cdot R_2 + I \cdot R_3 = V\]将上述两个公式代入前面的欧姆定律公式中，可以得到：\[\frac{V}{R_1} \cdot R_2 + \frac{V}{R_1} \cdot R_3 = V\]整理得到：\[\frac{R_2 \cdot R_3}{R_1} = 1\]通过这样的分析，我们可以获得电路中各个元件之间的关系，为电路设计和故障排除提供参考。

电路分析知识点总结大全一、电路分析的基础知识1. 电路基本元件在电路分析中，最基本的电路元件包括电阻、电容和电感。

这些元件分别用来阻碍电流、储存电荷和储存能量。

此外，还有理想电源、电压源、电流源等理想元件。

2. 电路参数在电路分析中，常用的电路参数包括电压、电流、电阻、电导、电容、电感、功率等。

3. 电路定理在电路分析中，常用的电路定理包括欧姆定律、基尔霍夫定律、戴维南-诺顿定理、叠加原理等。

4. 电路图在电路分析中，常用的电路图包括电路的标准符号、线路图和接线图。

二、直流电路的分析1. 基本电路的分析方法直流电路的分析主要包括基尔霍夫定律、欧姆定律、戴维南-诺顿定理和叠加定理等。

通过这些方法可以求得电流、电压、功率等参数。

2. 串并联电路的分析串联电路的分析主要是利用欧姆定律和基尔霍夫定律，计算总电阻、电流分布和电压分布等；并联电路的分析也是利用欧姆定律和基尔霍夫定律，计算总电阻、电流分布和电压分布等。

3. 戴维南-诺顿定理的应用戴维南-诺顿定理可以将复杂电路转化为简单的等效电路，从而方便计算电路的各项参数。

4. 叠加定理的应用叠加定理通过将电路分解为多个独立的部分，分别计算每个部分对电压、电流的贡献，最后叠加得到最终结果。

三、交流电路的分析1. 交流电路的基本知识交流电路的基本知识包括交流电源、交流电压、交流电流、交流电阻、交流电抗等。

2. 交流电路的复数表示法在交流电路分析中，常使用复数表示法来分析电压、电流和阻抗等参数。

3. 交流电路的频率响应交流电路的频率响应表征了电路对不同频率信号的响应情况，通过频率响应可以分析电路的频率特性。

4. 交流电路的功率分析在交流电路中，功率的计算可以通过功率因数、有功功率和视在功率来分析电路的功率特性。

四、数字电路的分析1. 逻辑门的分析逻辑门是数字电路的基本元件，常见的逻辑门有与门、或门、非门、异或门等，通过逻辑门的组合可以实现各种逻辑运算。

2. 数字电路的布尔代数分析布尔代数是对逻辑门进行分析的基本方法，通过布尔代数可以推导出逻辑门的真值表和逻辑表达式。

电路分析基础知识点概要请同学们注意：复习时不需要做很多题，但是在做题时，一定要把相关的知识点联系起来进行整理复习，参看以下内容：1、书上的例题2、课件上的例题3、各章布置的作业题4、测试题第1、2、3章电阻电路分析1、功率P的计算、功率守恒：一个完整电路，电源提供的功率和电阻吸收的功率相等关联参考方向：ui=P-P=；非关联参考方向：ui<P吸收功率0P提供（产生）功率>注意：若计算出功率P=-20W，则可以说，吸收-20W功率，或提供20W功率2、网孔分析法的应用：理论依据---KVL和支路的VCR关系1）标出网孔电流的变量符号和参考方向，且参考方向一致；2）按标准形式列写方程：自电阻为正，互电阻为负；等式右边是顺着网孔方向电压（包括电压源、电流源、受控源提供的电压）升的代数和。

3）特殊情况：①有电流源支路：电流源处于网孔边界：设网孔电流=±电流源值电流源处于网孔之间：增设电流源的端电压u并增补方程②有受控源支路：受控源暂时当独立电源对待，要添加控制量的辅助方程3、节点分析法的应用：理论依据---KCL和支路的伏安关系1）选择参考节点，对其余的独立节点编号；2）按标准形式列写方程：自电导为正，互电导为负；等式右边是流入节点的电流（包括电流源、电压源、受控源提供的电流）的代数和。

3）特殊情况：①与电流源串联的电阻不参与电导的组成；②有电压源支路：位于独立节点与参考节点之间：设节点电压=±电压源值位于两个独立节点之间：增设流过电压源的电流i 并增补方程③有受控源支路：受控源暂时当独立电源对待，要添加控制量的辅助方程4、求取无源单口网络的输入电阻i R （注：含受控源，外施电源法，端口处电压与电流关联参考方向时，iu R i =） 5、叠加原理的应用当一个独立电源单独作用时，其它的独立电源应置零，即：独立电压源用短路代替，独立电流源用开路代替；但受控源要保留。

注意：每个独立源单独作用时，要画出相应的电路图；计算功率时用叠加后的电压或电流变量求取。

电路基础知识最全汇总1．电压电流电流的参考方向可以任意指定，分析时：若参考方向与实际方向一致，则i＞0，反之i＜0。

电压的参考方向也可以任意指定，分析时：若参考方向与实际方向一致，则u＞0反之u＜0。

2．功率平衡一个实际的电路中，电源发出的功率总是等于负载消耗的功率。

3．全电路欧姆定律：U＝E－R I4．负载大小的意义：电路的电流越大，负载越大。

电路的电阻越大，负载越小。

5．电路的断路与短路电路的断路处：I＝0，U≠0电路的短路处：U＝0，I≠0。

E D A365电子论坛2基尔霍夫定律1．几个概念支路：是电路的一个分支。

结点：三条（或三条以上）支路的联接点称为结点。

回路：由支路构成的闭合路径称为回路。

网孔：电路中无其他支路穿过的回路称为网孔。

2．基尔霍夫电流定律定义：任一时刻，流入一个结点的电流的代数和为零。

（或者说：流入的电流等于流出的电流）表达式：i进总和＝0或：i进＝i出可以推广到一个闭合面。

3．基尔霍夫电压定律定义：经过任何一个闭合的路径，电压的升等于电压的降。

或者说：在一个闭合的回路中，电压的代数和为零。

或者说：在一个闭合的回路中，电阻上的电压降之和等于电源的电动势之和。

E D A365电子论坛3电位的概念1．定义：某点的电位等于该点到电路参考点的电压。

2．规定参考点的电位为零。

称为接地。

3．电压用符号U表示，电位用符号V表示。

4．两点间的电压等于两点的电位的差。

5．注意电源的简化画法。

E D A365电子论坛4理想电压源与理想电流源1．理想电压源不论负载电阻的大小，不论输出电流的大小，理想电压源的输出电压不变。

理想电压源的输出功率可达无穷大。

理想电压源不允许短路。

2．理想电流源不论负载电阻的大小，不论输出电压的大小，理想电流源的输出电流不变。

理想电流源的输出功率可达无穷大。

理想电流源不允许开路。

3．理想电压源与理想电流源的串并联理想电压源与理想电流源串联时，电路中的电流等于电流源的电流，电流源起作用。

电路分析基础电路分析是电子工程中的一个重要基础知识点，它涉及到电流、电压、电阻等各种电路元件之间的相互关系以及在电路中的运行规律。

本文将介绍电路分析的基础知识、常见电路模型和分析方法。

一、基本概念在进行电路分析之前，我们需要了解一些基本概念。

1. 电流（I）：电流是电子在电路中的流动方向，它的单位是安培（A）。

2. 电压（V）：电压是电子在电路中的能量差异，它的单位是伏特（V）。

3. 电阻（R）：电阻是电路元件对电流的阻碍程度，它的单位是欧姆（Ω）。

4. 电路：电路由电子器件和电源组成，它是电子设备完成特定功能的基本元件。

二、常见电路模型在电路分析中，有几种常见的电路模型，它们可以帮助我们更好地理解和分析电路。

1. 简单串并联电路简单串并联电路由电阻元件连接而成，其中串联电路是电阻依序连接，而并联电路是电阻同时连接。

2. 直流电路直流电路是指电流方向恒定的电路，其中电流的大小和方向不随时间变化。

3. 交流电路交流电路是指电流方向随时间周期性变化的电路，其中交流电流的频率、幅度和相位等特性是需要考虑的因素。

三、分析方法在电路分析中，我们需要采用一些方法来计算电路中的电压、电流等参数。

1. 基尔霍夫定律基尔霍夫定律是电路分析的重要工具，它分为基尔霍夫电流定律和基尔霍夫电压定律。

基尔霍夫电流定律指出，在电路的任何一个节点处，进入节点的电流等于离开节点的电流之和。

基尔霍夫电压定律指出，在电路中沿着任意一个回路，从一个节点到达回到该节点所经过的电压是零。

2. 电阻定律电阻定律是用来计算电阻上的电压和电流之间关系的方法，其中存在欧姆定律和功率定律。

欧姆定律指出，电阻上的电压与电阻上的电流成正比，即V = IR，其中V是电压，I是电流，R是电阻。

功率定律指出，电阻上的功率与电阻上的电流平方成正比，即P = I²R，其中P是功率，I是电流，R是电阻。

3. 网孔分析法网孔分析法是一种通过构建回路方程组来解决电路问题的方法，其中回路方程组可以通过基尔霍夫定律得到。

电路分析的知识点总结电路分析是电气工程中非常重要的一部分，它主要涉及到电路的组成、属性和行为等方面的分析。

在电路分析中，我们需要了解电路中所用的元件、他们的工作原理、电路中的各种参数以及分析电路的方法和技巧等方面的知识。

下面我们来总结一下电路分析的一些重要知识点。

1. 电路的基本组成电路的基本组成主要包括电源、电阻、电感、电容等元件。

电源是提供电流和电压的能源，电阻是电路中阻碍电流流动的元件，电感是存储电能的元件，电容是存储电荷的元件。

这些元件的组合可以构成各种不同类型的电路，如直流电路、交流电路、数字电路等。

2. 电路中的参数在电路中，我们需要了解一些重要的参数，如电流、电压、功率、电阻、电感、电容等等。

这些参数是描述电路性能和特性的重要依据，通过对这些参数的分析可以得到电路的各种工作状态和特性。

3. 电路的基本性质电路有一些基本的性质，如叠加原理、电压-电流关系、功率关系、欧姆定律、基尔霍夫定律等。

这些性质是电路分析的基础，可以帮助我们理解和分析电路的工作原理。

4. 电路的分析方法电路的分析可以采用不同的方法和技巧，如毛斯定理、基尔霍夫定律、綜合法则、节点分析法、追踪法、变压器等效电路等。

这些方法和技巧可以帮助我们分析复杂的电路，从而得到电路的各种工作状态和特性。

5. 电路的应用电路分析的知识可以应用到各种不同的领域，如电力系统、通信系统、控制系统等。

在这些应用领域中，电路分析可以帮助我们设计和优化电路，从而提高系统的性能和可靠性。

总的来说，电路分析是电气工程中非常重要的一部分，它涉及到电路的各个方面，包括组成、属性、参数、方法和应用等。

通过对电路分析的学习和理解，我们可以更好地理解电路的工作原理，设计和优化电路，提高系统的性能和可靠性。

希望以上内容对你有所帮助。

电路分析知识点口诀总结第一章电路基础知识1.1 电路的基本概念电路由电源、负载、连接元件组成，是电子设备工作必备。

1.2 电压、电流、电阻欧姆定律要牢记，U=IR永不忘，串并联电路也别忘。

1.3 电流方向约定俗成顺流不搅，电子自由逆流而行。

1.4 电路拓扑结构串并联有各自特点，复杂电路要分析清。

第二章电路分析方法2.1 调用基尔霍夫定律节点电流法、支路电压法，啥时候用取决于电路布局。

2.2 小信号模型极小信号设称大概值，满足简化电路分析任务。

2.3 非线性电路分析戴维南定理和叠加定理能相助，不要忘。

第三章直流电路分析3.1 直流电路元件特性电流与电压线性关系，电阻等效电路相熟悉。

3.2 直流电路分析方法节点电流法最佳用，支路电压法也可选。

3.3 戴维南定理应用探究电路等效电阻，简单电路有用大家记。

3.4 叠加定理分析非线性电阻方便定，多次线性重要渐渐明。

第四章交流电路分析4.1 交流电路分析概述相位、频率、幅值要记牢，交流电路特别之处。

4.2 交流电路元件特性电感、电容、交流电阻巧相结合，频率影响特性改变参。

4.3 交流电路分析方法相量分析最佳选，频域分析要多加油。

4.4 交流电路的复数表示离散时域总相量，连续频域分频率。

第五章电路中的功率及能量5.1 电路中的功率有源元件发电，负载元件吸收，功率计算必先知。

5.2 交流电路的有功功率电压、电流同相不管怎样，有功功率等于电压与电流的积。

5.3 交流电路的无功功率电压、电流反相太正，有功功率进传出设定。

5.4 电路中的能量电容电感能存能量，电压电流物理量。

第六章电路中的频率响应6.1 电路的频率特性传输函数表示频域，频率响应电路特性。

6.2 电路的频率响应分析通频带宽带频率区间，截止频率临界值。

6.3 电路的频率特性曲线低通、带通、高通曲线善图示，频率响应了然于心。

6.4 负载影响频率响应改变电路负载会影响频率响应，电路设计中要特别考虑。

总结口诀：电路基本概念要牢记，电压电流电阻永不忘。

电路分析知识点总结电路分析是电子工程中的重要基础课程，它涉及到电路的基本理论、分析方法和应用技巧。

在学习电路分析的过程中，我们需要掌握一些重要的知识点，这些知识点对于理解电路的工作原理和解决实际问题非常重要。

本文将对电路分析中的一些重要知识点进行总结，以便帮助大家更好地理解和应用这些知识。

1. 电压、电流和电阻。

电压、电流和电阻是电路分析中最基本的概念。

电压是电路中的电势差，通常用符号V表示，单位是伏特（V）；电流是电荷在单位时间内通过导体的数量，通常用符号I表示，单位是安培（A）；电阻是导体对电流的阻碍程度，通常用符号R表示，单位是欧姆（Ω）。

掌握这些基本概念是理解电路分析的基础。

2. 电路定律。

在电路分析中，有两个重要的电路定律，分别是基尔霍夫定律和欧姆定律。

基尔霍夫定律包括基尔霍夫电流定律和基尔霍夫电压定律，它们描述了电路中电流和电压的分布规律；欧姆定律则描述了电阻和电压、电流之间的关系。

这些定律是分析电路的重要工具，能够帮助我们建立电路方程并求解未知量。

3. 电路分析方法。

在实际应用中，我们常常需要分析复杂的电路，这时就需要运用一些电路分析方法来简化和求解问题。

常用的电路分析方法包括节点分析法、支路电流法和等效电路法等。

节点分析法适用于分析复杂的电压分布情况，支路电流法适用于分析复杂的电流分布情况，而等效电路法则可以将复杂的电路简化为等效电路进行分析。

这些方法在实际工程中有着重要的应用价值。

4. 交流电路分析。

除了直流电路分析外，交流电路分析也是电子工程中的重要内容。

交流电路分析涉及到交流电压、交流电流、交流电阻等概念，同时还需要考虑频率、相位等因素。

在交流电路分析中，我们需要掌握复数形式的电压和电流表示方法、交流电路的频域分析方法等知识。

5. 电路仿真与实验。

在学习电路分析的过程中，电路仿真和实验是非常重要的环节。

通过电路仿真软件，我们可以快速建立复杂的电路模型，并进行仿真分析；通过实验，我们可以验证理论分析的结果，加深对电路工作原理的理解。

电路分析知识点总结高中一、电路基本知识1、电流、电压和电阻电流是电荷在电路中的流动，通常用符号I来表示，单位是安培(A)；电压是电路中的电势差，通常用符号V来表示，单位是伏特(V)；电阻是电路中阻碍电流通过的元件，通常用符号R来表示，单位是欧姆(Ω)。

2、基尔霍夫定律基尔霍夫定律包括基尔霍夫电流定律和基尔霍夫电压定律。

基尔霍夫电流定律指出在电路中任意一个节点处，进入该节点的电流之和等于离开该节点的电流之和；基尔霍夫电压定律指出在电路中任意一个闭合回路中，电压源的代数和等于电阻元件两端电压的代数和。

3、电路连接方式电路主要有串联、并联和混合连接方式。

串联是将电路中的元件依次连接在一起，电流流过这些元件时，将会依次经过每一个元件；并联是将多个元件的一端连接在一起，另一端连接在一起，这样电流就会同时流过这些元件；混合连接是将串联和并联方式进行结合，电路中既有串联又有并联。

4、电路中的电压源和电流源电压源是提供固定电压的元件，通常用符号E表示；电流源是提供固定电流的元件，通常用符号I表示。

电压源和电流源在电路中具有重要的作用，通过它们可以提供恒定的电压和电流。

二、电路分析方法1、节点分析节点分析是一种基于基尔霍夫电流定律的电路分析方法。

节点分析的基本思想是先选择一个节点作为参考节点，然后根据基尔霍夫电流定律列出各节点处电流的代数和等式，最后利用这些等式求解电路中各个节点的电流。

2、微分方程法微分方程法是一种用微分方程求解电路中电压和电流的方法。

它的基本思想是根据电路中元件的特性和基尔霍夫定律列出相应的微分方程，然后求解这些微分方程得到电路中电压和电流的变化规律。

3、戴维宁定理戴维宁定理是一种用于简化复杂电路的电路分析方法。

它的基本原理是将电路中的多个元件通过等效电压源和等效电阻替代，从而简化电路分析的过程。

4、电路的稳定性分析电路的稳定性分析是一种用于分析电路稳定性的方法。

它的基本思想是通过改变电路中元件的参数，来分析电路的响应和稳定性。

电路分析基础1.（1）实际正方向：规定为从高电位指向低电位。

（2）参考正方向：任意假定的方向。

注意：必须指定电压参考方向，这样电压的正值或负值才有意义。

电压和电位的关系：U ab=V a－V b2.电动势和电位一样属于一种势能，它能够将低电位的正电荷推向高电位，如同水路中的水泵能够把低处的水抽到高处的作用一样。

电动势在电路分析中也是一个有方向的物理量，其方向规定由电源负极指向电源正极，即电位升高的方向。

电压、电位和电动势的区别：电压和电位是衡量电场力作功本领的物理量，电动势则是衡量电源力作功本领的物理量；电路中两点间电压的大小只取决于两点间电位的差值，是绝对的量；电位是相对的量，其高低正负取决于参考点；电动势只存在于电源内部。

3. 参考方向(1)分析电路前应选定电压电流的参考方向，并标在图中；(2)参考方向一经选定，在计算过程中不得任意改变。

参考方向是列写方程式的需要，是待求值的假定方向而不是真实方向，因此不必追求它们的物理实质是否合理。

(3)电阻（或阻抗）一般选取关联参考方向，独立源上一般选取非关联参考方向。

(4) 参考方向也称为假定正方向，以后讨论均在参考方向下进行，实际方向由计算结果确定。

(5)在分析、计算电路的过程中，出现“正、负”、“加、减”及“相同、相反”这几个名词概念时，切不可把它们混为一谈。

4. 电路分析中引入参考方向的目的是为分析和计算电路提供方便和依据。

应用参考方向时，“正、负”是指在参考方向下，电压和电流的数值前面的正、负号，若参考方向下一个电流为“－2A”，说明它的实际方向与参考方向相反，参考方向下一个电压为“＋20V”，说明其实际方向与参考方向一致；“加、减”指参考方向下列写电路方程式时，各项前面的正、负符号；“相同、相反”则是指电压、电流是否为关联参考方向，“相同”是指电压、电流参考方向关联，“相反”指的是电压、电流参考方向非关联。

5.基尔霍夫定律基尔霍夫定律包括结点电流定律（KCL）和回路电压（KVL）两个定律，是集总电路必须遵循的普遍规律。

电路分析基础知识第一章1.参考电压和参考电流的表示方法。

(1)电流参考方向的两种表示：A）用箭头表示：箭头的指向为电流的参考方向。

(图中标出箭头）B）用双下标表示：如i AB , 电流的参考方向由A指向B。

(图中标出A、B）(2) 参考电压方向: 即电压假定的正方向，通常用一个箭头、“+”、”-”极性或“双下标”表示。

（3）电路中两点间的电压降就等于这两点的电位差，即U ab = V a- V b2.关联参考方向和非关联参考方向的定义若二端元件上的电压的参考方向与电流的参考方向一致（即参考电流从参考电压的正极流向负极），则称之为关联参考方向。

否则为非关联参考方向。

3.关联参考方向和非关联参考方向下功率的计算公式：（1）u, i 取关联参考方向：p = u i （2）u, i 取非关联参考方向：p =- ui 按此方法，如果计算结果p>0，表示元件吸收功率或消耗功率；p<0，表示发出功率或产生功率。

关联参考方向和非关联参考方向下欧姆定律的表达式：（1）电压与电流取关联参考方向:u Ri（2）电压与电流取非关联参考方向: u –Ri 。

4．电容元件（1）伏安特性（2）两端的电压与与电路对电容的充电过去状况有关（3）关联参考方向下电容元件吸收的功率（4）电容元件的功率与储能5．电感元件（1）电感元件的电压-电流关系——伏安特性（2）电感两端的电压与流过的电流无关,而与电流的变化率成正比（3）电感元件的功率与储能6．实际电压源随着输出电流的增大，端电压将下降，可以用理想电压源U S和一个内阻R0串联来等效。

7．实际电流源可以用理想电流源与一个电阻并联来等效. 电流源两端电压愈大，流过内阻的电流越大,输出的电流就愈小。

8．基尔霍夫电流定律（KCL）的内容及表达式。

KCL：对于任一集总电路中的任一节点，在任一时刻，流出（或流进）该节点的所有支路电流的代数和为零。

即例：对图示电路有：KCL的推广：KCL不仅适用于电路的节点，也适用于电路中任意假设的封闭面。

完整版)电路分析基础知识归纳电路分析基础》知识归纳一、基本概念电路是若干电气设备或器件按照一定方式组合起来，构成电流的通路。

电路功能一是实现电能的传输、分配和转换；二是实现信号的传递与处理。

集数电路近似实际电路需满足的条件是实际电路的几何尺寸l（长度）远小于电路正常工作频率所对应的电磁波的波长λ，即l。

电流的方向是正电荷运动的方向。

关联参考方向是电流的参考方向与电压降的参考方向一致。

支路由一个电路元件或多个电路元件串联构成电路的一个分支。

节点是电路中三条或三条以上支路连接点。

回路是电路中由若干支路构成的任一闭合路径。

网孔是对于平面电路而言，其内部不包含支路的回路。

拓扑约束是电路中所有连接在同一节点的各支路电流之间要受到基尔霍夫电流定律的约束，任一回路的各支路（元件）电压之间要受到基尔霍夫电压定律约束，这种约束关系与电路元件的特性无关，只取决于元件的互联方式。

理想电压源是一个二端元件，其端电压为一恒定值US（直流电压源）或是一定的时间t)，与流过它的电流（端电流）无关。

函数uS。

理想电流源是一个二端元件，其输出电流为一恒定值IS（直流电流源）或是一定的时间t)，与端电压无关。

函数iS。

激励是以电压或电流形式向电路输入的能量或信号称为激励信号，简称为激励。

响应是经过电路传输处理后的输出信号叫做响应信号，简称响应。

受控源在电子电路中，电源的电压或电流不由其自身决定，而是受到同一电路中其它支路的电压或电流的控制。

受控源的四种类型是电压控制电压源、电压控制电流源、电流控制电压源、电流控制电流源。

电位是单位正电荷处在一定位置上所具有的电场能量之值。

在电力工程中，通常选大地为参考点，认为大地的电位为零。

电路中某点的电位就是该点对参考点的电压。

单口电路是对外只有两个端钮的电路，进出这两个端钮的电流为同一电流。

单口电路等效是如果一个单口电路N1和另一个单口电路N2端口的伏安关系完全相同，则这两个单口电路对端口以外的电路而言是等效的，可进行互换。

电路分析的基础知识【内容提要】电路理论一门是研究由理想元件构成的电路模型分析方法的理论。

本章主要介绍：精心整理精心整理1、电路的组成及电路分析的概念；2、电路中常用的基本物理量；3、电路的基本元件；4、基尔霍夫定律；5、简单电阻电路的分析方法6、简单RC 电路的过渡过程本章重点：简单直流电路的分析方法。

第一节 电路的组成及电路分析的概念一、电路及其作用1、电路：电路是为了某种需要，将各种电气元件和设备按一定的方式连接起来的电的建立过程。

（1）手电筒电路由电池、筒体、开关和灯泡组成；（2）将组成部件理想化：即将电池视为内阻为S R ，电源电动势为S U ；忽略筒体的电阻，筒体开关S 视为理想开关；将小灯泡视为阻值为L R 的负载电阻；（3）筒体是电池、开关和灯泡的联接体，用规定的图形符号画出各理想部件的联接精心整理关系；（4）在图中标出电源电动势、电压和电流的方向便得到手电筒电路模型如图2.1。

四、电路的常用术语①支路：将两个或两个以上的二端元件（只有两个端钮的元件）依次连接称为串联。

单个电路元件或若干个电路元件的串联构成电路的一个分支，一个分支上所通过的电流大小是相等的。

电路中的每个分支都称作支路。

如下图中ab 、ad 、aec 、bc 、bd 、cd 都mA A 10001=； A mA μ10001=2、电流的方向 电流是一个有大小和方向的基本物理量，当大小和方向都不随时间变化的电流称为恒定电流，简称直流电流，用大写字母I 表示，则：tQ I =3、电流的参考方向在简单电路中，可以直接判断电流的方向，如图3.1所示。

但在如图R上电流的实际方向有时难以判4.1所示的较为复杂的电路中，流过电阻5定。

为了方便对电路进行分析和计算，有必要先假设一个电流流动的方向，这个假设的方向叫电流的参考方向。

⑤测量电流时，必须将电流表串联在被测电路中。

二、电压的大小和极性1、电压电压又叫电位差，是衡量电场力做功能力大小的物理量。

1、当流过一个线圈中的电流发生变化时，在线圈本身所引起的电磁感应现象称 自感 现象，若本线圈电流变化在相邻线圈中引起感应电压，则称为 互感 现象。

2、当端口电压、电流为 关联 参考方向时，自感电压取正；若端口电压、电流的参考方向 非关联时 ，则自感电压为负。

3、互感电压的正负与电流的 方向 及 同名 端有关。

4、两个具有互感的线圈顺向串联时，其等效电感为 L=L 1+L 2+2M ；它们反向串联时，其等效电感为 L=L 1+L 2－2M 。

5、两个具有互感的线圈同侧相并时，其等效电感为 )2/()(21221M L L M L L -+- ；它们异侧相并时，其等效电感为 )2/()(21221M L L M L L ++- 。

6、理想变压器的理想条件是：①变压器中无 损耗 ，②耦合系数K = 1 ，③线圈的 自感 量和 互感 量均为无穷大。

理想变压器具有变换 电压 特性、变换 电流 特性和变换 阻抗 特性。

7、理想变压器的变压比n= U 1/U 2 ，全耦合变压器的变压比n=21/L L 。

8、当实际变压器的 损耗 很小可以忽略时，且耦合系数K = 1 时，称为 全耦合 变压器。

这种变压器的 电感 量和 互感 量均为有限值。

9、空芯变压器与信号源相连的电路称为 初级 回路，与负载相连接的称为 次级 回路。

空芯变压器次级对初级的反射阻抗Z 1r = ω2M 2/Z 22 。

10、理想变压器次级负载阻抗折合到初级回路的反射阻抗Z 1n = n 2Z L1、电流所经过的路径叫做 电路 ，通常由 电源 、 负载 和 中间环节 三部分组成。

2、实际电路按功能可分为电力系统的电路和电子技术的电路两大类，其中电力系统的电路其主要功能是对发电厂发出的电能进行 传输 、 分配 和 转换 ；电子技术的电路主要功能则是对电信号进行 传递 、 变换 、 存储 和 处理 。

3、实际电路元件的电特性 单一 而 确切 ，理想电路元件的电特性则 多元 和 复杂 。
