球阀的结构原理(详细)

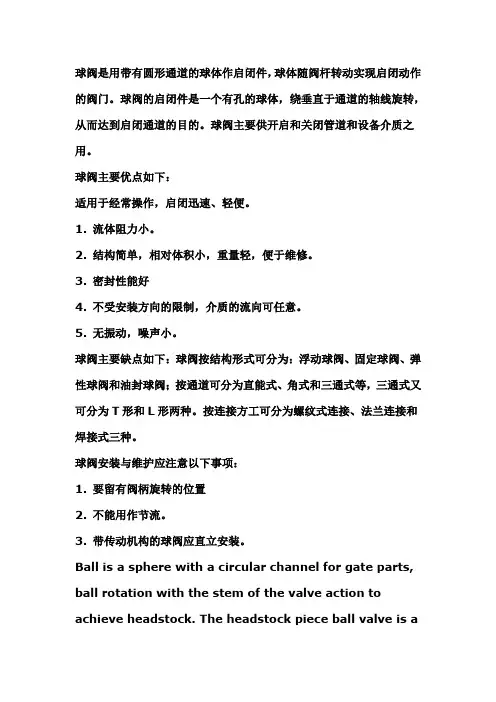

球阀是用带有圆形通道的球体作启闭件，球体随阀杆转动实现启闭动作的阀门。

球阀的启闭件是一个有孔的球体，绕垂直于通道的轴线旋转，从而达到启闭通道的目的。

球阀主要供开启和关闭管道和设备介质之用。

球阀主要优点如下：适用于经常操作，启闭迅速、轻便。

1. 流体阻力小。

2. 结构简单，相对体积小，重量轻，便于维修。

3. 密封性能好4. 不受安装方向的限制，介质的流向可任意。

5. 无振动，噪声小。

球阀主要缺点如下：球阀按结构形式可分为：浮动球阀、固定球阀、弹性球阀和油封球阀；按通道可分为直能式、角式和三通式等，三通式又可分为T形和L形两种。

按连接方工可分为螺纹式连接、法兰连接和焊接式三种。

球阀安装与维护应注意以下事项：1. 要留有阀柄旋转的位置2. 不能用作节流。

3. 带传动机构的球阀应直立安装。

Ball is a sphere with a circular channel for gate parts, ball rotation with the stem of the valve action to achieve headstock. The headstock piece ball valve is aspherical hole, around the axis perpendicular to the channel rotation, so as to achieve the purpose of crossing gate. Ball valve for opening and closing the main pipe and equipment used media.The main advantage of the ball valve is as follows: Applicable to the regular operation, hoist the rapid, light.1. Fluid resistance small.2. Structure is simple and relatively small size, light weight, ease of maintenance.3. Sealing performance4. Not subject to the restrictions on the installation direction, the flow of media can be arbitrary.5. No vibration, noise.The main disadvantage of the ball valve is as follows: ball valve according to the structure of the form can be divided into: floating ball valve, fixed ball valve, ball valve and flexible seal ball valve; by channel type can be divided into straight, corner and three blocks, three general formula can be divided into T-and L-shaped two. By connecting work can be divided into the thread side connections, flange connections and welding-typethree.Ball valve installation and maintenance should pay attention to the following:1. To allow the location of valve handle rotation2. Can not be used to reduce expenditure.3. With transmission of the ball valve should be installed upright.球阀维修的通则⑴必须先查明球阀上、下游管道确已卸除压力后，才能进行拆卸分解操作。

球阀的工作原理及特点和用途球阀是一种流体控制装置，通常用于切断或调节管道中的流体。

它的工作原理是通过旋转球体来打开或关闭管道。

球体的孔径与流体流通孔径平行，当球体旋转时，流体可以通过球体的孔径流过，形成流通状态；而当球体旋转到与管道口平行位置时，孔径与管道口不对应，流体被切断，实现关闭状态。

球阀的特点和用途如下：1.结构简单：球阀采用球体和阀杆组成，结构简单紧凑，易于制造和安装。

同时，由于球体可以在全开和全闭状态之间进行旋转，不需要使用复杂的阀门结构，因此球阀的损坏和故障率相对较低。

2.快速开关：由于球阀的流体开启和关闭是通过旋转操作实现的，相对于其他类型的阀门，球阀的开关速度较快。

3.耐腐蚀性强：球阀通常采用不锈钢、铸钢等材料制造，这些材料具有良好的耐腐蚀性能，可以适应多种腐蚀性介质的工作环境。

4.流阻小：球阀的孔径和管道口直径基本一致，流体通过球阀时的流阻较小，有较低的能耗。

5.承压能力强：球阀的结构设计使其具有良好的耐压性能，能够承受较高的工作压力。

6.适用范围广：球阀适用于液体和气体的控制，可用于多种工业领域，如石油、化工、城市给排水、石化、冶金、制药等。

7.可调性强：球阀可以通过旋转杆来实现对流体的调节，可以灵活地控制流量和压力。

8.使用寿命长：球阀的结构简单、耐腐蚀、耐磨损等特点使其具有较长的使用寿命，降低了维护和更换的频率和成本。

9.使用安全：球阀的结构设计使其具有较好的密封性能，可以有效防止流体泄漏，确保使用安全。

球阀的用途非常广泛，以下是一些常见的应用领域：1.石油和天然气工业：球阀可用于油气管道的开关和控制，如原油输送、天然气输送、油气储罐等。

2.化工工业：球阀可用于化工过程中的流体控制，如酸碱液体、腐蚀性介质、高温高压介质的控制。

3.给排水工业：球阀可用于城市给排水系统中的流体控制，如污水处理、水泵管道控制等。

4.冶金工业：球阀可用于冶金工业中的流体控制，如炼钢、炼铁、有色金属冶炼等。

pe双放散球阀工作原理PE双放散球阀是一种常用的工业阀门，它具有广泛的应用领域和重要的工作原理。

本文将详细介绍PE双放散球阀的工作原理及其相关知识。

一、PE双放散球阀的定义和结构PE双放散球阀，全称为Polyethylene Double Offset Ball Valve，是一种通过球体作为开关元件来控制流体的阀门装置。

它由球体、阀座、杆件、驱动装置等部分组成。

球体通常由聚乙烯材料制成，具有良好的耐腐蚀性和密封性能。

二、PE双放散球阀的工作原理PE双放散球阀采用双偏心结构设计，具有较大的偏心距离，这使得球体在开启和关闭过程中能够迅速从阀座上脱离，减小了摩擦阻力，降低了操作力。

其工作原理如下：1. 开启过程：当驱动装置施加力矩使球体开始旋转时，球体上的放散槽首先与阀座接触，此时流体开始通过球体的放散槽进入阀体内。

随着球体的继续旋转，放散槽逐渐与阀座分离，流体通过球体的放散槽进入阀体，并形成一定的流动通道。

随着球体的旋转，流体的流速逐渐增大，最终达到最大流量。

2. 关闭过程：当驱动装置施加力矩使球体开始反向旋转时，球体上的放散槽与阀座再次接触，此时流体开始通过球体的放散槽离开阀体。

随着球体的继续反向旋转，放散槽逐渐与阀座分离，流体通过球体的放散槽完全离开阀体，实现阀门的闭合。

三、PE双放散球阀的特点和优势PE双放散球阀具有以下特点和优势：1. 耐腐蚀性强：球体采用聚乙烯材料制成，具有良好的耐腐蚀性，可适用于各种腐蚀性介质的控制。

2. 密封性好：球体与阀座接触时能够实现良好的密封，阀门的漏率小。

3. 流体阻力小：球体的双偏心结构设计减小了阀门的摩擦阻力和流体阻力，提高了流体的通过能力。

4. 控制精度高：球体的旋转角度可以精确控制，使得阀门具有较高的控制精度。

5. 耐高温性能好：PE材料具有良好的耐高温性能，可适用于高温介质的控制。

6. 使用寿命长：PE双放散球阀的材料和结构设计均能够保证其使用寿命长，可靠性高。

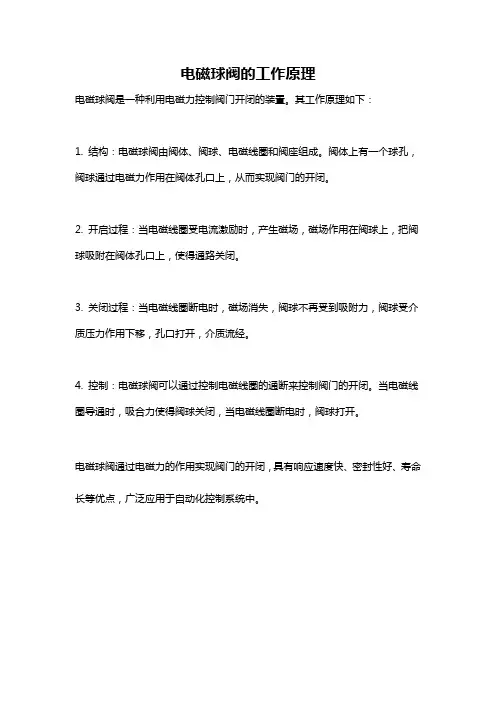

电磁球阀的工作原理
电磁球阀是一种利用电磁力控制阀门开闭的装置。

其工作原理如下：
1. 结构：电磁球阀由阀体、阀球、电磁线圈和阀座组成。

阀体上有一个球孔，阀球通过电磁力作用在阀体孔口上，从而实现阀门的开闭。

2. 开启过程：当电磁线圈受电流激励时，产生磁场，磁场作用在阀球上，把阀球吸附在阀体孔口上，使得通路关闭。

3. 关闭过程：当电磁线圈断电时，磁场消失，阀球不再受到吸附力，阀球受介质压力作用下移，孔口打开，介质流经。

4. 控制：电磁球阀可以通过控制电磁线圈的通断来控制阀门的开闭。

当电磁线圈导通时，吸合力使得阀球关闭，当电磁线圈断电时，阀球打开。

电磁球阀通过电磁力的作用实现阀门的开闭，具有响应速度快、密封性好、寿命长等优点，广泛应用于自动化控制系统中。

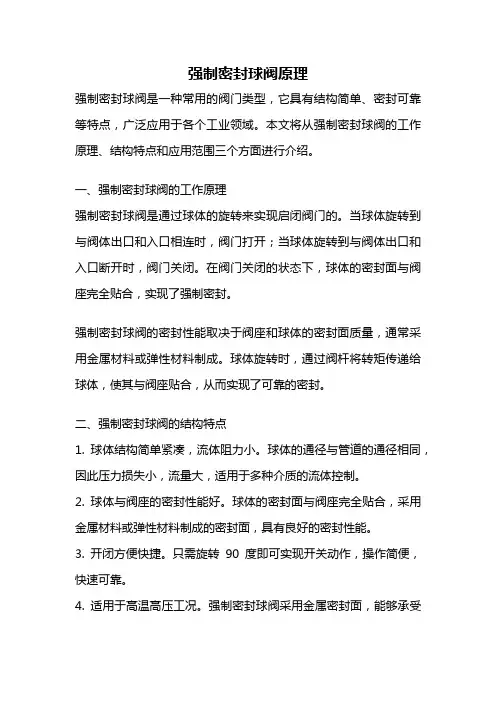

强制密封球阀原理强制密封球阀是一种常用的阀门类型，它具有结构简单、密封可靠等特点，广泛应用于各个工业领域。

本文将从强制密封球阀的工作原理、结构特点和应用范围三个方面进行介绍。

一、强制密封球阀的工作原理强制密封球阀是通过球体的旋转来实现启闭阀门的。

当球体旋转到与阀体出口和入口相连时，阀门打开；当球体旋转到与阀体出口和入口断开时，阀门关闭。

在阀门关闭的状态下，球体的密封面与阀座完全贴合，实现了强制密封。

强制密封球阀的密封性能取决于阀座和球体的密封面质量，通常采用金属材料或弹性材料制成。

球体旋转时，通过阀杆将转矩传递给球体，使其与阀座贴合，从而实现了可靠的密封。

二、强制密封球阀的结构特点1. 球体结构简单紧凑，流体阻力小。

球体的通径与管道的通径相同，因此压力损失小，流量大，适用于多种介质的流体控制。

2. 球体与阀座的密封性能好。

球体的密封面与阀座完全贴合，采用金属材料或弹性材料制成的密封面，具有良好的密封性能。

3. 开闭方便快捷。

只需旋转90度即可实现开关动作，操作简便，快速可靠。

4. 适用于高温高压工况。

强制密封球阀采用金属密封面，能够承受高温高压的介质，广泛应用于石油、化工、冶金等工业领域。

5. 可实现远程控制。

强制密封球阀可以与执行机构结合，实现远程自动控制，适用于自动化生产线。

三、强制密封球阀的应用范围强制密封球阀广泛应用于石油、化工、冶金、电力等工业领域的流体控制系统中。

具体应用包括以下几个方面：1. 石油行业：用于油田井口装置、输油管线、油库、油轮等场合的石油产品调节和控制。

2. 化工行业：用于化工生产过程中的流体控制，如合成氨、乙烯、乙二醇等工艺流程中的流体控制。

3. 冶金行业：用于钢铁制造过程中的流体控制，如高炉喷吹系统、转炉喷吹系统等。

4. 电力行业：用于火力发电厂和核电站的流体控制，如给水系统、循环水系统等。

强制密封球阀是一种结构简单、密封可靠的阀门类型，具有开闭方便、适用于高温高压工况等特点，广泛应用于各个工业领域的流体控制系统中。

球阀的作用及球阀原理球阀是由旋塞阀演变而来的，它的启闭件作为一个球体，利用球体绕阀杆的轴线旋转 90 度实现开启和关闭的目的,不同的是旋塞体是球体，有圆形通孔或通道通过其轴线。

球面和通道口的比例应该是这样的，即当球旋转 90 度时，在进、出口处应全部呈现球面，从而截断流动。

球阀的作用在管道上主要用于切断、分配和改变介质流动方向，设计成 V 形开口的球阀还具有良好的流量调节功能。

图：球阀结构图球阀不仅结构简单、密封性能好，而且在一定的公称通经范围内体积较小、重量轻、材料耗用少、安装尺寸小，并且驱动力矩小，操作简便、易实现快速启闭，是近十几年来发展最快的阀门品种之一。

特别是在美、日、德、法、意、西、英等工业发达国家，球阀的使用非常广泛，使用品种和数量仍在继续扩大，并向高温、高压、大口经、高密封性、长寿命、优良的调节性能以及一阀多功能方向发展，其可靠性及其他性能指标均达到较高水平，并已部分取代闸阀、截止阀、调节阀。

球阀只需要用旋转 90 度的操作和很小的转动力矩就能关闭严密。

完全平等的阀体内腔为介质提供了阻力很小、直通的流道。

通常认为球阀最适宜直接做开闭使用，但近来的发展已将球阀设计成使它具有节流和控制流量之用。

球阀的主要特点是本身结构紧凑，易于操作和维修，适用于水、溶剂、酸和天然气等一般工作介质，而且还适用于工作条件恶劣的介质，如氧气、过氧化氢、甲烷和乙烯等。

球阀阀体可以是整体的，也可以是组合式的。

随着球阀的技术进步，在可以预见的短时见内，特别是在石油天然气管线上、炼油裂解装置上以及核工业上将有更广泛的应用。

此外，在其他工业中的大中型口径、中低压力领域，球阀也将会成为主导的阀门类型之一。

球阀的优点：1、流体阻力小，其阻力系数与同长度的管段相等；2、结构简单、体积小、重量轻；3、紧密可靠，目前球阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用；4、操作方便，开闭迅速，从全开到全关只要旋转 90°，便于远距离的控制；5、维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便；6、在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀；7、适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。

球阀阀芯密封原理球阀是一种常见的阀门类型，其阀芯密封原理是球体与阀座之间的接触面实现密封。

球阀由阀体、阀座、阀芯和操作杆组成，其中阀芯起到控制介质流动的关键作用。

球阀阀芯密封原理的核心是球体与阀座之间的接触面实现密封。

在阀关闭状态下，阀芯与阀座的接触面完全贴合，从而达到密封的效果。

当介质通过球阀时，通过转动操作杆使阀芯旋转，从而改变介质流通的通道。

球阀的阀芯通常采用球体结构，球体的表面光滑，与阀座之间形成间隙。

当阀芯旋转至关闭状态时，球体的表面与阀座之间完全贴合，从而实现密封。

球体与阀座之间的密封性取决于材料的选择和制造工艺的精度。

为了确保密封效果，球阀通常采用软密封或金属密封。

软密封是通过在球体表面覆盖一层密封材料，如聚四氟乙烯（PTFE），从而实现与阀座的密封。

软密封球阀具有良好的密封性能，但耐温、耐压能力有限。

金属密封球阀则采用金属材料制成的阀座和球体，具有较高的耐温、耐压能力，但密封性能相对较差。

球阀阀芯密封原理的优点是密封可靠，开关灵活，耐压能力强。

球体的旋转操作使得球阀的开关动作非常迅速，能够快速切断介质流动。

球阀的阀芯密封原理也使得其具有较高的耐压能力，能够承受较大的压力差。

然而，球阀阀芯密封原理也存在一些局限性。

首先，球体与阀座之间的接触面积较大，因此开关力矩较大，需要较大的操作力才能实现开关。

其次，球阀的流通能力相对较差，由于球体与阀座之间的接触面积较大，在开启状态下介质的流通阻力较大。

在球阀的使用过程中，需要定期检查和维护阀芯的密封性能。

如果发现球体与阀座之间的密封不良，可以通过更换阀座或球体来修复。

此外，球阀的阀芯密封原理也受到杂质和颗粒物的影响，因此需要安装过滤器来净化介质，防止杂质对阀芯密封性能的影响。

球阀阀芯密封原理是球阀的关键设计特点之一。

通过球体与阀座之间的接触面实现密封，球阀具有密封可靠、开关灵活和耐压能力强的优点。

然而，球阀的开关力矩较大和流通能力较差是其相对不足之处。

球阀的设计与优化导言：球阀作为流体控制领域中一种重要的阀门类型，广泛应用于石油、化工、电力、冶金等工业领域。

本文将从球阀的基本原理和结构，设计要点及相关优化方法等方面进行探讨。

一、球阀的基本原理和结构球阀是通过旋转球体来控制流体的开关阀门。

其结构简单，主要由阀体、球体、阀杆和阀座等组成。

阀体上设有进口和出口口，流体通过阀体通过，通过旋转球体控制流体的通断。

二、球阀的设计要点1. 阀体材料的选择：球阀中流体的材质和工作温度是决定阀体材料的关键因素。

一般情况下，球阀的阀体可选用铸铁、碳钢、不锈钢、合金钢等材料。

对于腐蚀性流体和高温高压条件下的应用，不锈钢和合金钢是更为合适的选择。

2. 球体设计：球体的设计直接影响到球阀的密封性能和流体的流通情况。

球体的形状一般为球形或半球形，根据不同的流体特性和使用要求，还可以设计为V型球体，以提高流体的控制精度。

此外，在球体外表面的设计上，可以增加切割或喷射式喷雾装置，以减少流体的压降和阻力，提高阀门的性能。

3. 阀座设计：阀座是球阀密封的关键部件。

常用的阀座材料包括聚四氟乙烯、聚甲基丙烯酸甲酯、金属密封等。

在设计阀座时，需要考虑其耐磨损性、耐腐蚀性和密封性能。

此外，阀座的几何形状也需要合理设计，以确保与球体的贴合度，提高阀门的密封性和使用寿命。

4. 密封结构设计：球阀的密封性能直接影响其使用的可靠性和安全性。

常用的密封结构有弹性密封、金属密封和填料密封等。

在设计过程中，需要根据流体的特性和工作条件，综合考虑封密性、耐压性和耐磨性等要求，选择适当的密封结构。

三、球阀的优化方法1. 流道优化：球阀的流道设计对流体的流通性能至关重要。

通过优化球阀的进口和出口流道，可以减小流体的压降，提高阀门的流通能力。

同时，流道的设计还应考虑流体的压力损失和速度分布，以充分发挥球阀的控制能力。

2. 材料优化：球阀的材料选择对阀门的可靠性和使用寿命有着重要影响。

通过合理选择和优化材料，可以提高球阀的耐腐蚀性、耐磨性和耐高温性能，以适应不同工况下的需求。

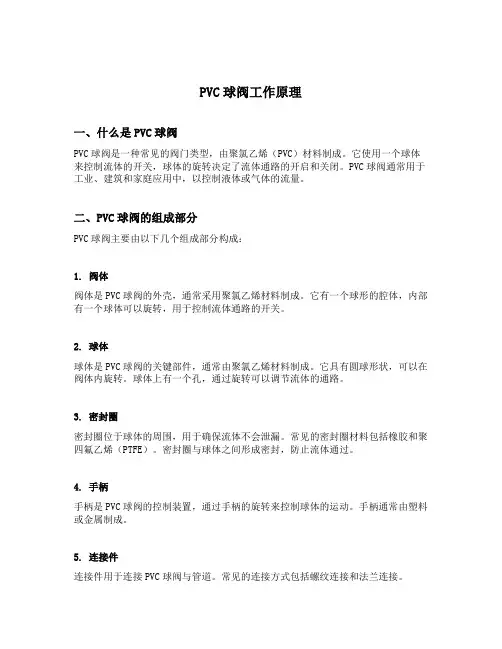

PVC球阀工作原理一、什么是PVC球阀PVC球阀是一种常见的阀门类型，由聚氯乙烯（PVC）材料制成。

它使用一个球体来控制流体的开关，球体的旋转决定了流体通路的开启和关闭。

PVC球阀通常用于工业、建筑和家庭应用中，以控制液体或气体的流量。

二、PVC球阀的组成部分PVC球阀主要由以下几个组成部分构成：1. 阀体阀体是PVC球阀的外壳，通常采用聚氯乙烯材料制成。

它有一个球形的腔体，内部有一个球体可以旋转，用于控制流体通路的开关。

2. 球体球体是PVC球阀的关键部件，通常由聚氯乙烯材料制成。

它具有圆球形状，可以在阀体内旋转。

球体上有一个孔，通过旋转可以调节流体的通路。

3. 密封圈密封圈位于球体的周围，用于确保流体不会泄漏。

常见的密封圈材料包括橡胶和聚四氟乙烯（PTFE）。

密封圈与球体之间形成密封，防止流体通过。

4. 手柄手柄是PVC球阀的控制装置，通过手柄的旋转来控制球体的运动。

手柄通常由塑料或金属制成。

5. 连接件连接件用于连接PVC球阀与管道。

常见的连接方式包括螺纹连接和法兰连接。

三、PVC球阀的工作原理PVC球阀的工作原理非常简单，它通过旋转球体来控制流体的通路开启和关闭。

以下是PVC球阀的工作原理的详细介绍：1.当手柄与球体垂直时，球体处于关闭位置。

此时球体的孔与阀体的出口不对齐，阻止流体通过。

2.当手柄与球体平行时，球体处于打开位置。

此时球体的孔与阀体的出口对齐，允许流体通过。

3.通过旋转手柄，可以改变球体的位置，从而控制流体的通路开关。

手柄的旋转角度可以调节流体通路的大小。

4.密封圈的存在可以确保球体与阀体之间的密封。

当球体旋转时，密封圈紧密贴合，防止流体泄漏。

四、PVC球阀的优势和应用PVC球阀具有以下优势，使其在许多应用中得到广泛应用：1.耐腐蚀性：PVC材料具有较高的耐腐蚀性，使得PVC球阀可以用于各种腐蚀性介质的控制。

2.轻质和易安装：PVC球阀相对较轻，易于安装和维护。

它们不需要特殊的设备或工具来安装。

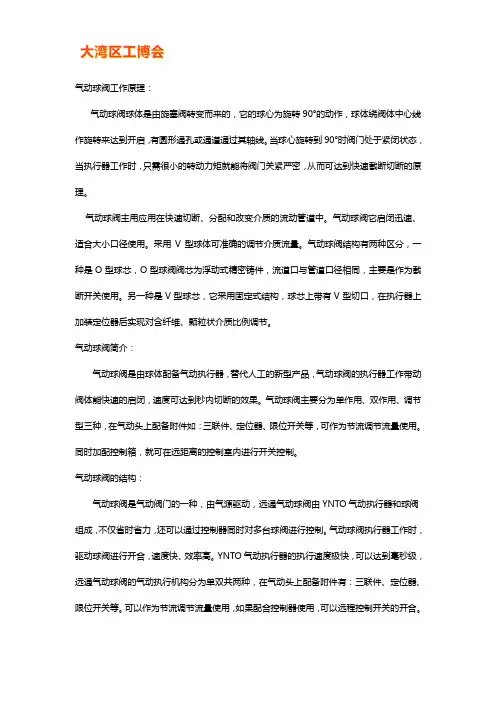

气动球阀工作原理：气动球阀球体是由旋塞阀转变而来的，它的球心为旋转90°的动作，球体绕阀体中心线作旋转来达到开启，有圆形通孔或通道通过其轴线。

当球心旋转到90°时阀门处于紧闭状态，当执行器工作时，只需很小的转动力矩就能将阀门关紧严密，从而可达到快速截断切断的原理。

气动球阀主用应用在快速切断、分配和改变介质的流动管道中。

气动球阀它启闭迅速、适合大小口径使用。

采用V型球体可准确的调节介质流量。

气动球阀结构有两种区分，一种是O型球芯，O型球阀阀芯为浮动式精密铸件，流道口与管道口径相同，主要是作为截断开关使用。

另一种是V型球芯，它采用固定式结构，球芯上带有V型切口，在执行器上加装定位器后实现对含纤维、颗粒状介质比例调节。

气动球阀简介：气动球阀是由球体配备气动执行器，替代人工的新型产品，气动球阀的执行器工作带动阀体能快速的启闭，速度可达到秒内切断的效果。

气动球阀主要分为单作用、双作用、调节型三种，在气动头上配备附件如：三联件、定位器、限位开关等，可作为节流调节流量使用。

同时加配控制箱，就可在远距离的控制室内进行开关控制。

气动球阀的结构：气动球阀是气动阀门的一种，由气源驱动，远通气动球阀由YNTO气动执行器和球阀组成，不仅省时省力，还可以通过控制器同时对多台球阀进行控制。

气动球阀执行器工作时，驱动球阀进行开合，速度快、效率高。

YNTO气动执行器的执行速度极快，可以达到毫秒级，远通气动球阀的气动执行机构分为单双共两种，在气动头上配备附件有：三联件、定位器、限位开关等。

可以作为节流调节流量使用，如果配合控制器使用，可以远程控制开关的开合。

扩展资料：用途：气动球阀的工作原理是靠旋转阀芯来使阀门畅通或闭塞。

气动球阀开关轻便，体积小，可以做成很大口径，密封可靠，结构简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，在各行业得到广泛的应用。

气动球阀和旋塞阀是同属一个类型的阀门，只有它的关闭件是个球体，球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。

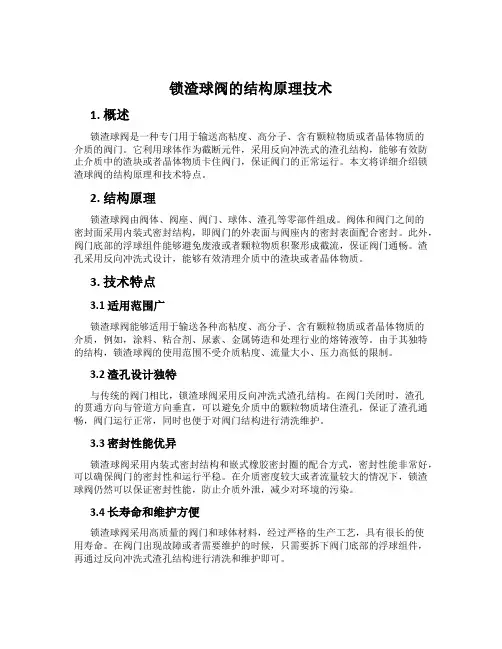

锁渣球阀的结构原理技术1. 概述锁渣球阀是一种专门用于输送高粘度、高分子、含有颗粒物质或者晶体物质的介质的阀门。

它利用球体作为截断元件，采用反向冲洗式的渣孔结构，能够有效防止介质中的渣块或者晶体物质卡住阀门，保证阀门的正常运行。

本文将详细介绍锁渣球阀的结构原理和技术特点。

2. 结构原理锁渣球阀由阀体、阀座、阀门、球体、渣孔等零部件组成。

阀体和阀门之间的密封面采用内装式密封结构，即阀门的外表面与阀座内的密封表面配合密封。

此外，阀门底部的浮球组件能够避免废液或者颗粒物质积聚形成截流，保证阀门通畅。

渣孔采用反向冲洗式设计，能够有效清理介质中的渣块或者晶体物质。

3. 技术特点3.1 适用范围广锁渣球阀能够适用于输送各种高粘度、高分子、含有颗粒物质或者晶体物质的介质，例如，涂料、粘合剂、尿素、金属铸造和处理行业的熔铸液等。

由于其独特的结构，锁渣球阀的使用范围不受介质粘度、流量大小、压力高低的限制。

3.2 渣孔设计独特与传统的阀门相比，锁渣球阀采用反向冲洗式渣孔结构。

在阀门关闭时，渣孔的贯通方向与管道方向垂直，可以避免介质中的颗粒物质堵住渣孔，保证了渣孔通畅，阀门运行正常，同时也便于对阀门结构进行清洗维护。

3.3 密封性能优异锁渣球阀采用内装式密封结构和嵌式橡胶密封圈的配合方式，密封性能非常好，可以确保阀门的密封性和运行平稳。

在介质密度较大或者流量较大的情况下，锁渣球阀仍然可以保证密封性能，防止介质外泄，减少对环境的污染。

3.4 长寿命和维护方便锁渣球阀采用高质量的阀门和球体材料，经过严格的生产工艺，具有很长的使用寿命。

在阀门出现故障或者需要维护的时候，只需要拆下阀门底部的浮球组件，再通过反向冲洗式渣孔结构进行清洗和维护即可。

4. 总结锁渣球阀具有结构独特、技术先进、适用范围广、密封性能优异、使用寿命长和维护方便等优点，越来越受到广泛的认可和应用。

在今后的工业应用中，锁渣球阀将会继续发挥重要作用。

四通球阀原理
四通球阀是一种以球体作为开关通径的阀门，它具备四个通道，可以实现四个不同通道之间的相互隔离和连接。

球体可以在阀门内部旋转，通过旋转角度的不同来控制通道的开关状态。

四通球阀的球体上有四个孔道，分别与阀体内部的四个通道对应。

当球体旋转时，孔道与通道可以相互对应或隔离。

当球体的孔道与通道完全对应时，阀门处于全开状态，介质可以顺利通过。

当球体的孔道与通道完全隔离时，阀门处于全闭状态，介质无法通过。

在介质需要流向其他通道时，可以旋转球体使得孔道对应到相应的通道，从而实现介质的流动。

四通球阀的球体通常采用一体式结构，由耐腐蚀材料制成，以确保阀门的耐久性和密封性。

阀体也通常采用耐腐蚀材料制成，以适应各种介质的流动要求。

四通球阀具有结构简单、操作方便、密封性好等特点。

它适用于各种管道系统中的介质控制和流向调节，广泛应用于化工、石油、天然气、冶金、电力等行业。

球阀结构图及工作原理
球阀工作原理：
球阀的启闭件是带有圆形通道的球体，绕垂直于通道的轴线旋转，球体随阀杆转动从而达到启闭通道的目的。

球阀只需要用旋转90度的
操作和很小的转动力矩就能关闭严密。

可根据工况需要，装配不同的
驱动装置形成多种不同控制方法的球阀，如电动球阀，气动球阀，液
动球阀等等。

当球阀旋转90度时，在进、出口处应全部呈现球面，从而关闭阀门，截断介质的流动。

当球阀回转90度时，在进、出口处应全部呈现球口，从而开启流动，并且基本没有流阻力。

球阀包括了阀体和阀杆、球体、驱动设备、密封圈等。

球阀是一
种耐磨性比较高的元件，且密封性能好，只要不特意损坏，都能够使
用较长的时间。

另外，球阀又可以分为气动型、电动型、手动型的，
需根据实际情况进行选择。

结构图：。

耳轴球阀原理耳轴球阀原理是一种常见的阀门类型，其结构简单、操作方便，广泛应用于工业领域。

本文将详细介绍耳轴球阀的工作原理，包括其结构组成、工作过程、特点和应用等方面。

一、耳轴球阀的结构组成耳轴球阀主要由阀体、阀盖、阀球、阀座、阀杆和操作装置等组成。

阀体是主体部分，通常采用铸铁或不锈钢材质制成，具有良好的耐腐蚀性能。

阀盖与阀体相连接，用于固定阀球和阀座。

阀球是耳轴球阀的关键部件，通常由不锈钢材质制成，具有良好的密封性能。

阀座是与阀球相配合的部件，通常由弹性材料制成，能够确保阀门的密封性能。

阀杆连接阀盖和阀球，起到传递操作力的作用。

操作装置可以是手动操作装置或自动控制装置，用于控制阀门的开闭。

二、耳轴球阀的工作过程耳轴球阀的工作过程可以分为开启和关闭两个阶段。

当阀门关闭时，阀球与阀座紧密贴合，阻止介质的流动。

当阀门开启时，通过操作装置施加力矩，使阀球转动，从而与阀座分离，使介质可以流经阀门。

三、耳轴球阀的工作原理耳轴球阀的工作原理基于阀球的旋转运动。

当阀球与阀座贴合时，介质无法通过阀门，实现了密封状态。

当阀球与阀座分离时，介质可以顺畅地流经阀门，实现了开启状态。

耳轴球阀的阀球上设有一个或多个耳轴，耳轴与阀杆相连。

当阀杆旋转时，耳轴也随之旋转。

在阀球的旋转过程中，耳轴与阀座的位置关系发生变化，从而实现了阀门的开启和关闭。

四、耳轴球阀的特点1. 结构简单、体积小巧，便于安装和维修。

2. 操作方便，只需通过操作装置施加力矩即可实现开启和关闭。

3. 密封性能好，阀球与阀座紧密贴合，能够有效防止介质泄漏。

4. 流体阻力小，阀球的旋转运动使得介质的流通更加顺畅。

5. 耐腐蚀性能强，阀体、阀球和阀座通常采用耐腐蚀材料制成，适用于各种介质。

五、耳轴球阀的应用耳轴球阀广泛应用于石油、化工、冶金、电力、制药等行业。

它可以用于控制流体的开启和关闭，调节流量和压力。

在石油管道系统中，耳轴球阀常用于控制油气的流动，确保管道系统的安全运行。

卡套球阀的原理
卡套球阀是一种常用的阀门类型，其原理是通过旋转球体来控制流体的流动。

具体来说，卡套球阀由球体、卡套和阀体组成。

当阀门关闭时，球体被卡套夹紧在阀体中，从而阻止了流体的流动。

当阀门打开时，球体被旋转到一个特定的角度，使得流体可以通过球体的孔洞流动。

这种设计使得卡套球阀具有非常低的流阻，从而可以实现快速的开关和流量控制。

卡套球阀的卡套通常由弹性材料制成，如聚四氟乙烯（PTFE）或聚氨酯（PU），这些材料具有良好的耐腐蚀性和耐磨性。

球体通常由不锈钢或铸铁制成，这些材料具有高强度和耐腐蚀性。

卡套球阀的优点包括：
1. 快速的开关和流量控制能力。

2. 低流阻，可以减少能源消耗。

3. 耐腐蚀性好，可以在腐蚀性介质中使用。

4. 结构简单，维护方便。

5. 可以用于高温、高压和低温应用。

卡套球阀的应用范围非常广泛，包括化工、石油、天然气、水处理、制药、食品和饮料等行业。

常见阀门结构原理阀门是一种用来控制介质（液体、气体、粉体）流量、压力和方向的装置，广泛应用于石化、电力、冶金、矿山、建筑、给排水等工程领域。

常见的阀门结构原理包括截止阀、球阀、蝶阀、止回阀和调节阀等。

1. 截止阀（Globe Valve）截止阀是最常见的阀门类型之一，用于控制介质的流量和压力。

截止阀的结构原理是通过提升阀芯使流道封闭，阀芯与阀座间的密封面使介质停止流动。

截止阀的特点是密封性好、流量调节范围广、承压能力强。

它适用于流量小、压力变化较大的情况。

2. 球阀（Ball Valve）球阀是一种通过旋转球体来控制流量的阀门。

球阀的结构原理是通过旋转球体中的孔道来实现开启和关闭的。

当球体转动时，孔道与阀座的通道对应或不对应，控制介质流通或截断。

球阀的特点是操作方便、开启关闭快、流通阻力小。

它适用于流量大、压力高的情况。

3. 蝶阀（Butterfly Valve）蝶阀是一种通过旋转圆盘来控制流量的阀门。

蝶阀的结构原理是通过旋转圆盘来调整通道的大小，从而控制介质的流通量。

蝶阀的特点是结构简单、体积小、重量轻、操作方便，但密封性相对较差。

它适用于低压情况下的流量调节。

4. 止回阀（Check Valve）止回阀是一种用于防止介质倒流的阀门。

止回阀的结构原理是通过介质流动的压力，使阀门自动关闭以防止反向流动。

止回阀的特点是开闭迅速、密封性好、无需外力操作。

它适用于要求单向流动的场合。

5. 调节阀（Regulating Valve）调节阀是一种用于调节介质流量、压力和温度的阀门。

调节阀的结构原理是通过改变阀芯与阀座间的有效截面积来控制介质流通的面积。

调节阀的特点是流量调节范围广、调节精度高，可根据需要进行手动或自动操作。

它适用于要求精度较高的流量、压力调节。

除了上述常见阀门结构原理外，还有许多其他类型的阀门，如安全阀、减压阀、放料阀等，它们根据不同的工程需求和应用场景而设计。

阀门的结构原理多种多样，但都是为了实现对介质流动和压力的控制，在工程技术中起到重要作用。

球阀内部结构球阀是一种常见的管道控制阀门，其内部结构包括阀体、阀芯、密封圈、操作杆等部分。

以下是对球阀内部结构的详细介绍：1. 阀体球阀的阀体通常由铸铁、不锈钢或铜合金等材料制成，其外形呈球状，中间有一个孔道用于管道中流体的通过。

在球阀的两端，通常还会有连接法兰或螺纹等接口，便于安装和拆卸。

2. 阀芯球阀的阀芯是控制流体通断的关键部件，通常由不锈钢或钛合金等材料制成。

其形状呈圆球状，与阀体内孔道相对应，并通过操作杆进行旋转运动。

3. 密封圈为了保证球阀的密封性能，在阀芯和阀体之间设置了密封圈。

这些密封圈通常采用聚四氟乙烯（PTFE）或丁基橡胶等高弹性材料制成，能够有效地隔离流体，并避免泄漏。

4. 操作杆操作杆是用于控制球阀开关状态的部件，通常由钢材或铝合金等材料制成。

其一端连接阀芯，另一端则与手柄或电动机等操作装置相连，通过旋转操作杆来控制阀芯的开关状态。

5. 座圈座圈是球阀内部的一个重要部件，其作用是支撑阀芯并保证密封性能。

座圈通常采用不锈钢或聚四氟乙烯等材料制成，能够承受高温、高压和腐蚀等恶劣环境下的工作条件。

6. 弹簧为了保证球阀在关闭状态下的稳定性和密封性能，在座圈下方还设置了弹簧。

这些弹簧通常采用不锈钢或合金材料制成，能够承受较大的压力和变形，并在关闭时提供额外的密封力。

综上所述，球阀内部结构主要包括阀体、阀芯、密封圈、操作杆、座圈和弹簧等部分。

这些部件相互配合，共同发挥着控制管道流体通断的作用，并保证了球阀在各种工况下稳定、可靠的工作。
