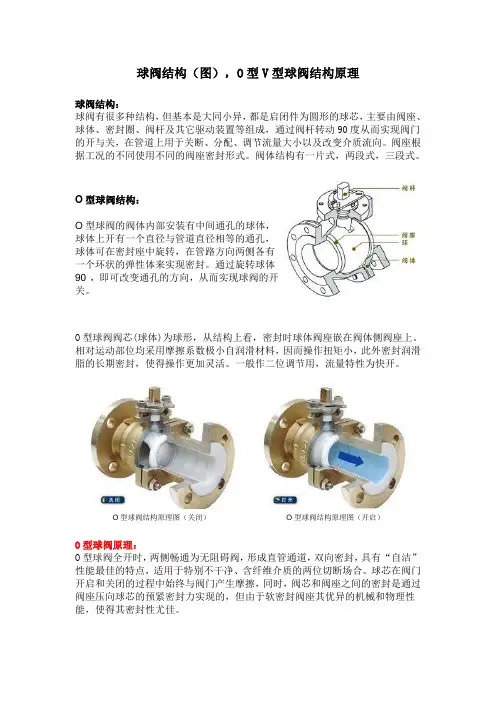

球阀结构（图），O型V型球阀结构原理球阀结构：球阀有很多种结构，但基本是大同小异，都是启闭件为圆形的球芯，主要由阀座、球体、密封圈、阀杆及其它驱动装置等组成，通过阀杆转动90度从而实现阀门的开与关，在管道上用于关断、分配、调节流量大小以及改变介质流向。
阀座根据工况的不同使用不同的阀座密封形式。
阀体结构有一片式，两段式，三段式。
O型球阀结构：O型球阀的阀体内部安装有中间通孔的球体，球体上开有一个直径与管道直径相等的通孔，球体可在密封座中旋转，在管路方向两侧各有一个环状的弹性体来实现密封。
通过旋转球体90°，即可改变通孔的方向，从而实现球阀的开关。
O型球阀阀芯(球体)为球形，从结构上看，密封时球体阀座嵌在阀体侧阀座上。
相对运动部位均采用摩擦系数极小自润滑材料，因而操作扭矩小，此外密封润滑脂的长期密封，使得操作更加灵活。
一般作二位调节用，流量特性为快开。
O型球阀结构原理图（关闭）O型球阀结构原理图（开启）O型球阀原理：O型球阀全开时，两侧畅通为无阻碍阀，形成直管通道，双向密封，具有“自洁”性能最佳的特点，适用于特别不干净、含纤维介质的两位切断场合。
球芯在阀门开启和关闭的过程中始终与阀门产生摩擦，同时，阀芯和阀座之间的密封是通过阀座压向球芯的预紧密封力实现的，但由于软密封阀座其优异的机械和物理性能，使得其密封性尤佳。
V型球阀结构：V型球阀球芯带有Ｖ型结构，阀芯是1/4球壳，开有V型缺口，流通能力大，可调范围大、具有剪切力，能关闭严密等特点，特别适用于流体物质带纤维状的工况。
一般情况下V型球阀都是单密封球阀。
不适合用来双向使用。
阀芯的边缘呈V字型，球体上有一个V形开口，随着球的旋转，可使用中间开度面积的变化进行流量调节，并可切断流体中夹杂的杂质而关闭，适用于纸浆、砂浆、粘性流体的控制。
V型球阀结构原理图（关闭）V型球阀结构原理图（开启）V型球阀原理：V型状边缘，切断杂质。
在球体转动过程中，球体V型刀口与阀座相切，从而切断流体中的纤维和固态物质，而一般的球阀则不具备这一功能，故易导致关闭时纤维杂质卡住，给维修和维护带来极大的不便。
