4.12 测压管制作安装施工程序及施工方法4.12.1 测压管制安工程概述本项目共设置测压管制安55m ,采用φ50镀锌管制造。
测压管采用钻孔埋设,累计孔深58m 。
主要项目施工时间如下:4.12.2 测压管制作安装施工程序4.12.3 测压管制作在堤身填土完成后,堤顶细部结构未施工前,采用φ60土工麻花钻钻孔器造孔,达到设计要求后再进行测压管的埋设。
测压管采用ф50镀锌管,下部为沉淀管,长度0.5m 。
底部加PVC 管堵。
4.12.4 测压管造孔、安装采用风钻造孔,终孔直径不小于50mm ,孔位、孔向和孔深满足设计要求。
钻孔时钻机安装平稳,钻孔埋设孔口管,钻机立轴和孔口管的方向必须与设计孔向一致;钻进采用较长的粗径钻具并适应控制钻进压力。
钻进结束等待安装时,将孔口加盖,保护好。
测压管安放完毕并检查符合要求后进行回填,进水管段周围回填洗干净的0.5~2mm标准砂,进水段以上用膨润土球或高崩解性粘土进行封闭。
各测压管施工完毕,对管口高程进行准确的测量,并做好记录。
4.12.5 测压管观测采用电测水位计观测测压管水位,观测时两次读数差不大于1cm。
各测压管必须在该断面为防渗墙还未施工时安装完毕,在行洪前,进行初始值观测2~4次,在汛期江堤挡水时,必须每天观测1次,非汛期每5~10天观测1次,每次观测完毕后,收集该堤段相应的水位和降水量资料。
4.12.6 检测及质量控制措施(1)严格按照设计图纸及有关规范进行施工。
(2)必须在该监测断面防渗墙施工前安装完该断面的测压管,埋设后即开始观测,对不符合观测要求的设施必须及时修复或重新埋设。
(3)按设计、监测规范要求及经过监理单位审批的监测实施方案进行监测。
(4)所有装设好的监测设施必须注意保护,确保所有监测设施在本监测合同结束后正常工作并移交业主验收。
对验收不合格的监测设施承包商按照原设计要求重新装置。
(5)施工时须在监测设施埋设48小时之内向监理单位提交详细的埋设考证表,并报告埋设、初测情况,埋设考证表的格式须预先获得监理单位批准,埋设时须请监理单位参加。
坝体测压管施工方案1. 引言测压管是对坝体进行监测和评估的重要设施之一。
针对坝体测压管施工的要求和技术要点,本文档提供详细的施工方案。
2. 施工准备2.1 材料准备•测压管:根据设计要求选择合适的测压管材料,常用的有PVC管、PE管等。
•管道连接件:包括接头、法兰、卡箍等。
•密封材料:用于保证测压管和坝体连接部位的密封性。
2.2 施工机械与设备•吊装设备:用于安装测压管。
•挖掘设备:用于开挖测压管的沟槽。
•焊接设备:用于连接管道和接头。
•测量仪器:用于测量测压管的位置和水压等数据。
2.3 人员组织•施工队伍:包括项目经理、施工人员、质量检验员等。
3. 施工步骤3.1 沟槽开挖根据设计要求,确定测压管的布置位置,开挖出符合要求的沟槽。
沟槽的宽度和深度应满足测压管的埋深要求,并确保沟槽底部平整。
3.2 测压管安装•将测压管放置在沟槽中,根据设计要求调整管道水平位置。
•对接连接部位进行清理和处理,确保连接面光洁。
•使用管道连接件进行连接,根据施工要求选择合适的连接方式。
•检查连接部位的密封性,确保没有漏水现象。
3.3 测压管焊接对于需要连接的测压管,使用焊接设备进行焊接,保证连接的牢固性和密封性。
焊接完成后,进行检漏,确保焊接部位没有泄漏。
3.4 密封处理对于测压管与坝体连接部位,使用密封材料进行密封处理,确保连接处的完整性和密封性。
4. 质量控制4.1 严格按照设计要求进行施工,确保施工质量。
4.2 进行施工过程中的质量检验,包括连接部位的密封性测试、焊接接头的质量检查等。
4.3 施工结束后,进行整体质量验收,评估施工质量是否符合设计要求。
5. 安全措施5.1 施工前必须进行安全技术交底,确保施工人员掌握相关安全要求和操作规程。
5.2 严格遵守现场安全操作规程,做好安全防护工作,确保施工过程中的安全。
5.3 对施工现场进行定期巡视,及时发现和处理存在的安全隐患。
6. 总结坝体测压管施工是确保坝体安全的重要环节,本文档提供了施工方案的详细步骤和要求。

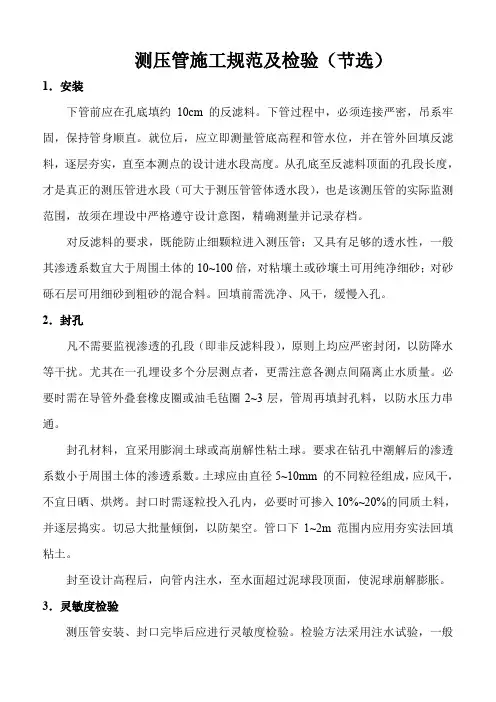

测压管施工规范及检验(节选)1.安装下管前应在孔底填约10cm的反滤料。
下管过程中,必须连接严密,吊系牢固,保持管身顺直。
就位后,应立即测量管底高程和管水位,并在管外回填反滤料,逐层夯实,直至本测点的设计进水段高度。
从孔底至反滤料顶面的孔段长度,才是真正的测压管进水段(可大于测压管管体透水段),也是该测压管的实际监测范围,故须在埋设中严格遵守设计意图,精确测量并记录存档。
对反滤料的要求,既能防止细颗粒进入测压管;又具有足够的透水性,一般其渗透系数宜大于周围土体的10~100倍,对粘壤土或砂壤土可用纯净细砂;对砂砾石层可用细砂到粗砂的混合料。
回填前需洗净、风干,缓慢入孔。
2.封孔凡不需要监视渗透的孔段(即非反滤料段),原则上均应严密封闭,以防降水等干扰。
尤其在一孔埋设多个分层测点者,更需注意各测点间隔离止水质量。
必要时需在导管外叠套橡皮圈或油毛毡圈2~3层,管周再填封孔料,以防水压力串通。
封孔材料,宜采用膨润土球或高崩解性粘土球。
要求在钻孔中潮解后的渗透系数小于周围土体的渗透系数。
土球应由直径5~10mm 的不同粒径组成,应风干,不宜日晒、烘烤。
封口时需逐粒投入孔内,必要时可掺入10%~20%的同质土料,并逐层捣实。
切忌大批量倾倒,以防架空。
管口下1~2m 范围内应用夯实法回填粘土。
封至设计高程后,向管内注水,至水面超过泥球段顶面,使泥球崩解膨胀。
3.灵敏度检验测压管安装、封口完毕后应进行灵敏度检验。
检验方法采用注水试验,一般应在库水位稳定期进行。
试验前先测定管中水位,然后向管内注清水。
若进水段周围为壤土料,注水量相当于每米测压管容积的3~5倍;若为砂粒料,则为5~10倍。
注入后不断观测水位,直到恢复或接近注水前的水位。
对于粘壤土,注入水位在五昼夜内降至原水位为灵敏度合格;对于砂壤土,一昼夜降至原水位为灵敏度合格;对于砂砾土,1~2h 降至原水位或注水后水位升高不到3~5m 为合格。
当一孔埋多根测压管时,应自上而下逐根检验,并同时观测非注水管的水位变化,以检查它们之间的封水孔是否可靠。
土坝测压管的施工安装技术在偏远,无电源,无自动化钻孔设备,在土坝坝坡上难以竖设成孔设備的环境下,采用此办法用自制铲钻井孔施工安设测压管是可行的,具有参考性和实用性。
【关健词】测压管施工;安装;测压管构造设计。
蘑菇湖水库为碾压式均质土坝,建成於1959年10月。
设计库容1.8亿立方。
屬灌注式平原水库。
全长13,6公里,最大坝高15.6公里。
背水坡1:3.5,1:2,1:1.5。
迎水坡1:2。
涵洞泄水每秒47立方,加大每秒51立方。
设计灌溉面积30万亩,目前,已百万亩。
主要水源为瑪纳斯河水和泉水。
坝体设计共埋设测压管6排,39根,其中浸润线观测观34根,坝基渗压管5根。
全部用外径76豪米,管臂厚4豪米的电焊钢管加工制做。
其结构为开敞式。
现将结构及施工安装方法分述如下:测压管由导管段,进水管段(花管),沉淀管段三部分组成。
管口部分设井台加盖上锁以保护观测使用。
1.1导管:导管段於进水管段(花管),沉淀管段整体相连一直伸出坝面以上二十公分。
导管段,沉淀管段不开孔,直径於进水管同。
1.2进水管段(花管):进水管段的进水孔直径为12豪米,孔距为100豪米。
沿管臂一周纵向6行,为保证其透水性,管臂外加焊6根8#纵向铅丝。
用12#铅丝以间距为2豪米缠绕扎紧。
然后用14#铅丝绑扎两层铜丝布(0.914*20目*0.25)过盧层。
(渗压管花管长五十公分,其余同观测管)再用人造纤维布14#铅丝缠绕一层扎紧。
1.3沉淀管:沉淀管接花管下端,长五十公分,以备沉淀物沉积。
2、施工安装:见图二测压管的安装钻孔,全部用加工自制的麻花钻(洛阳铲)人工推钻,干钻成型。
井孔直径为180豪米。
其主要设备有井口装置,钢管三角架,滑轮(动滑轮,定滑轮)及优质钢钻杆,钻头与管箍配合使用。
2.1井口装置:主要用於人工推钻时,固定钻杆,保证钻杆顺进钻,使井孔成型时铅直,提钻,落钻,推钻,卸钻,卸土,便於操作。
保证井口稳定完整。
2.2三角架,滑轮:三角架,同滑轮二者配合使用,三角架上紧挂定滑轮,同人工拽拉的尼绒绳下端动滑轮组成滑轮组同时运作,提钻,落钻铲土,吊装测压管。

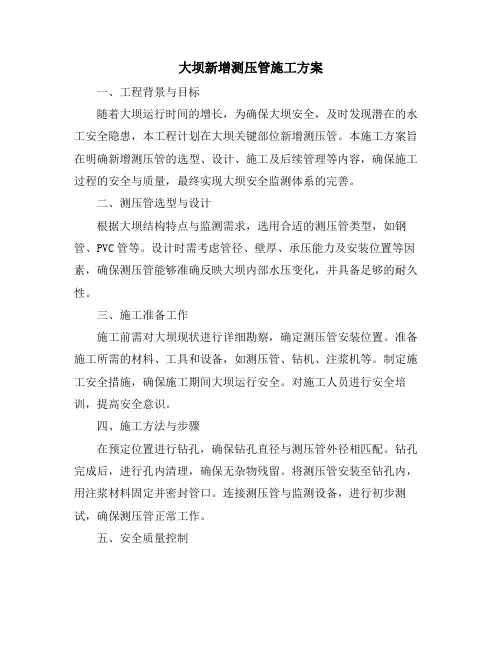

大坝新增测压管施工方案一、工程背景与目标随着大坝运行时间的增长,为确保大坝安全,及时发现潜在的水工安全隐患,本工程计划在大坝关键部位新增测压管。
本施工方案旨在明确新增测压管的选型、设计、施工及后续管理等内容,确保施工过程的安全与质量,最终实现大坝安全监测体系的完善。
二、测压管选型与设计根据大坝结构特点与监测需求,选用合适的测压管类型,如钢管、PVC管等。
设计时需考虑管径、壁厚、承压能力及安装位置等因素,确保测压管能够准确反映大坝内部水压变化,并具备足够的耐久性。
三、施工准备工作施工前需对大坝现状进行详细勘察,确定测压管安装位置。
准备施工所需的材料、工具和设备,如测压管、钻机、注浆机等。
制定施工安全措施,确保施工期间大坝运行安全。
对施工人员进行安全培训,提高安全意识。
四、施工方法与步骤在预定位置进行钻孔,确保钻孔直径与测压管外径相匹配。
钻孔完成后,进行孔内清理,确保无杂物残留。
将测压管安装至钻孔内,用注浆材料固定并密封管口。
连接测压管与监测设备,进行初步测试,确保测压管正常工作。
五、安全质量控制施工过程中,严格遵守安全操作规程,确保施工人员与设备安全。
对施工过程中的关键环节进行质量控制,如钻孔质量、注浆质量等。
定期对测压管进行检查与维护,确保其长期稳定运行。
六、施工进度安排根据工程实际情况,制定详细的施工进度计划,包括钻孔、安装、测试等各个环节的时间节点。
施工过程中需根据实际情况及时调整进度计划,确保工程按时完成。
七、风险评估与应对对施工过程中可能出现的风险进行评估,如钻孔坍塌、注浆不密实等。
针对这些风险制定相应的应对措施,如加强钻孔支护、优化注浆工艺等。
同时,建立应急预案,确保在突发情况下能够及时响应并有效处理。
八、工程验收与交付工程完成后,按照相关规范进行验收,确保测压管安装质量符合设计要求。
验收合格后,将工程交付给大坝管理部门,并对其进行操作与维护培训,确保测压管能够长期稳定运行,为大坝安全监测提供有力支持。
大坝测压管更换方案1. 引言大坝作为重要的水利工程设施,承担着水资源调控、防洪抗旱等重要功能。
为了确保大坝的安全性能,在大坝的设计和建设过程中,常常需要安装压力管进行测量。
然而,由于长时间使用和环境因素的影响,压力管可能需要更换。
本文将介绍大坝测压管更换的方案,并进行详细的步骤说明。
2. 更换原因大坝测压管的更换通常有以下几个原因:2.1. 管道老化随着时间的推移,大坝测压管的材料会发生老化现象,使得管道的强度和密封性能下降。
为了确保测量的准确性和防止出现泄漏,需要及时更换老化的压力管。
2.2. 管道损坏在大坝运行过程中,压力管可能会遭受到各种损坏,例如腐蚀、漏水、断裂等。
这些损坏可能会导致测量数据的错误或者对大坝的安全性构成潜在威胁,因此必须更换损坏的压力管。
3. 更换方案3.1. 确定更换时间在更换大坝测压管之前,需要先确定最佳的更换时间。
通常情况下,在大坝停用维护期间进行更换是最合适的。
这样既可以保证工作人员的安全,又可以最大限度地减少对大坝正常运行的影响。
3.2. 制定更换计划制定详细的更换计划是更换大坝测压管的重要步骤。
计划中应包含以下内容:•确定更换的具体步骤和流程;•确定更换所需的人力、物力和时间预算;•考虑到更换期间可能出现的风险和安全措施;•与相关单位和人员进行沟通和协调,确保更换工作的顺利进行。
3.3. 拆除旧压力管在更换大坝测压管之前,首先需要拆除旧的压力管。
具体步骤包括:•断开与压力管相关的仪表和设备的连接;•清除管道上的污垢和沉积物;•使用适当的工具和设备拆除压力管。
3.4. 安装新压力管安装新的压力管是更换过程的关键步骤。
以下是安装新压力管的一般步骤:•在安装位置准备好管道支架和固定设备;•将新压力管与管道支架连接,并确保固定可靠;•根据需要,连接压力管与其他仪表和设备;•测试新压力管的密封性和稳定性。
3.5. 进行维护和测试更换大坝测压管后,需要进行维护和测试,以确保管道的正常运行和测量的准确性。

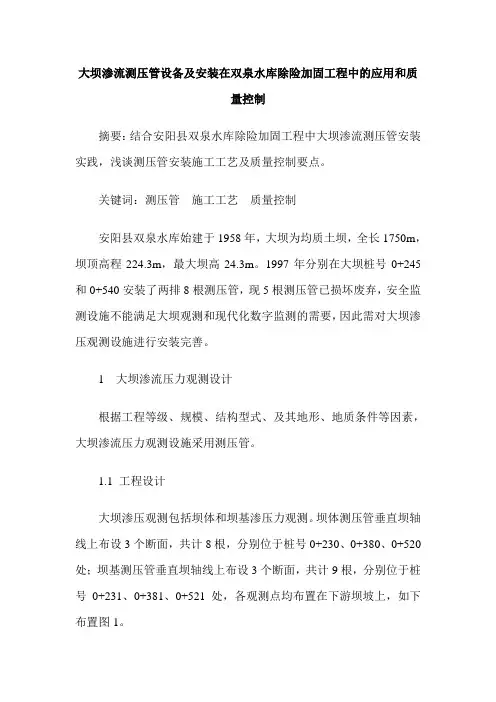

大坝渗流测压管设备及安装在双泉水库除险加固工程中的应用和质量控制摘要:结合安阳县双泉水库除险加固工程中大坝渗流测压管安装实践,浅谈测压管安装施工工艺及质量控制要点。
关键词:测压管施工工艺质量控制安阳县双泉水库始建于1958年,大坝为均质土坝,全长1750m,坝顶高程224.3m,最大坝高24.3m。
1997年分别在大坝桩号0+245和0+540安装了两排8根测压管,现5根测压管已损坏废弃,安全监测设施不能满足大坝观测和现代化数字监测的需要,因此需对大坝渗压观测设施进行安装完善。
1 大坝渗流压力观测设计根据工程等级、规模、结构型式、及其地形、地质条件等因素,大坝渗流压力观测设施采用测压管。
1.1 工程设计大坝渗压观测包括坝体和坝基渗压力观测。
坝体测压管垂直坝轴线上布设3个断面,共计8根,分别位于桩号0+230、0+380、0+520处;坝基测压管垂直坝轴线上布设3个断面,共计9根,分别位于桩号0+231、0+381、0+521处,各观测点均布置在下游坝坡上,如下布置图1。
1.2 设计指标坝基测压管与坝体测压管并排布置,间距1m;坝体测压管孔底深至建基面上部0.5m处,进水段长12.5m、13.3m;坝基测压管孔底深入风化砂岩层(强透水层)以下1.0m,坝基测压管进水段长1.0m。
底部均封闭,不留沉淀管。
施工过程中根据实际地质情况可进行适当调整。
2 测压管安装、埋设施工工艺及质量控制2.1 造孔钻孔采用GJ—150S型钻机,钻孔直径为Φ110mm,平面位置误差不大于10cm。
土层钻孔时采用干钻,套管跟进;基岩、砂层或砂卵石层造孔时采用清水钻进,严禁用泥浆固壁,造孔过程中为了防止塌孔采用套管护壁(若估计套管难以拔出时,预先在监测部位的套管壁上钻好透水孔)。
岩层造孔过程中应连续取芯,并对芯样作描述,造孔完成后应测量孔深、孔斜并绘制钻孔柱状图。
2.2 测压管制作加工测压管由透水花管和导管组成。
测压管采用Φ50mm镀锌钢管,直径允许偏差±3mm,导管段要求管段顺直,内壁光滑无阻,每段管子两端均有外丝扣,用外箍接头相连;测压管透水管进水孔直径Φ8mm,纵向孔距100mm,梅花形排列,开孔中心距纵、横允许偏差±5mm,内壁无毛刺,外部包扎足以防止土颗粒进入的滤网:200g/m2无纺土工布→40目尼龙窗纱→60目尼龙窗纱→12号镀锌铝丝螺旋式扎紧,花管长度允许偏差±3mm。
测压管及渗压计施工技术方案根据首部挡水坝基础渗流监测布置图[图号:NJ54SG-51-6(5)(6)⑺],在闸坝基础布置测压管(内设渗压计)7套,监测坝基扬压力;在防渗墙两头及下游侧布置测压管(内设渗压计)6套,监测两岸绕坝渗流情况。
我部对测压管及渗压计安装埋设提出以下施工技术方案。
1.仪器布置和工程量1.1坝基渗流监测在监测剖面闸0+003.00m的坝基范围内顺坝轴向布设7套测压管(内设渗压计),钻孔埋设,深入坝基1米,渗压计及测压管设计位置和设计工程量如下:备注:1.测压管钻孔深入坝基im表中钻孔深度为图纸计算量,钻孔工程量按实际发生量计;2.表中测压管导管长度为图纸计算量,导管长度按按实际发生量计;3.渗压计深入坝基0.8m,观测电缆引入排污闸顶观测房,表中长度为图纸计算量,电缆长度按实际发生量计1.2绕坝渗流监测在防渗墙两头及下游侧布置测压管(内设渗压计)6套,监测两岸绕坝渗流情况。
两岸绕渗孔各测点的布置随水工防渗布置和地形地质情况做具体调整,渗压计电缆实际长度根据管线去向确定。
设计位置和设计工程量如下:绕坝渗流测压管设计位置和设计工程量表备注:1.绕坝渗流测压管根据钻孔工程量按实际发生量计;2. 测压管导管长度按按实际发生量计;3.渗压计深入坝基0.8m,观测电缆引入排污闸顶观测房,电缆长度按实际发生量计。
2.仪器设备和材料性能参数2.1测压管2.1.1进水管、导管和沉淀管进水管:© 50镀锌钢管,进水孔© 8mm呈梅花型布置,水平方向沿管壁周长均匀布成6排;竖向孔距为50mm每节钢管两端加工外丝扣;导管和沉淀管:© 50镀锌钢管、外箍接头、管顶盖和管底盖,每节钢管两端加工外丝扣。
2.1.2无纺土工布300g/m2,等效孔径095< 0.12mm垂直渗透系数10-2cm/s。
2.1.3孔内回填料反滤料:干净砾石,粒径10~15mm。
沥青麻布:位于测压管建基面,用于封孔时隔离水泥浆。
澜沧县多依林水库大坝除险加固工程原始观测测压管安装施工方案一、施工程序原始观测测压管安装施工顺序为:施工放样→钻机安装→钻机就位→校正钻塔钻机立轴孔口垂直度→钻进→成孔→测压管制作→下入测压管→孔口校正→验收。
二、施工方法根据设计要求和工程地质条件选用JY-100型油压钻机取心钻进,开孔径110m/m-130m/m,钻孔φ91 m/m。
施工顺序采用交叉平行作业,钻进的同时准备测压管的制作,测压管孔成孔后,经监理工程师验收合格进行测压管的下入安装。
三、材料质量控制指标测压管采用50mm的镀锌钢管。
进水管壁上的进水孔孔径8mm,孔与孔的纵距为150 mm,横距约38mm(沿管周分五排布置)呈梅花型排列;进水管外壁加焊四根φ6mm的纵向筋;外缠14#镀锌铅丝,镀锌铅丝间距100 mm;铅丝外包裹两层铜丝网,其规格为48目/平方英寸;然后包两层土工布,土工布规格为300g/cm2,最外层用14铅丝扎紧。
四、施工方案1、施工放样根据“坝体原型观测结构设计图”采用全站仪进行测压管网点的布设工作,同时进行网点的编号。
2、测压管孔的钻探根据设计要求本标段钻探施工钻孔14个,工程量532.7m。
其分布为大坝坝顶两坝肩各4个,每个钻孔深46.0m,自坝左上游为1#孔、下游坝右为2#孔依次排序;下游三戗台3孔,每个钻孔深32.0m,自坝左向坝右依次排序;下游1810.2高程处3孔,每个钻孔深22.9m,自坝左向坝右依次排序。
采用JY-100型油压钻机取心钻进,在已测量确定的测压管点位处进行钻机的安装和就位,开钻前对钻塔、钻机立轴和孔口进行垂直度校正,使其三点成一线,以保证测压管孔的垂直度符合设计规范要求。
钻进方法采用取心钻进,钻具采用长短钻杆结合使用,钻进过程中保持孔内清洁无沉砂。
成孔后及时进行检测,并经监理工程师验收合格后,进行测压管的下入。
3、测压管的制作安装依照大坝设计图纸测压管由沉淀段管、进水管花段和导管段三部分组成。
测压管安装施工方案-标准化文件发布号:(9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII澜沧县多依林水库大坝除险加固工程原始观测测压管安装施工方案一、施工程序原始观测测压管安装施工顺序为:施工放样→钻机安装→钻机就位→校正钻塔钻机立轴孔口垂直度→钻进→成孔→测压管制作→下入测压管→孔口校正→验收。
二、施工方法根据设计要求和工程地质条件选用JY-100型油压钻机取心钻进,开孔径110m/m-130m/m,钻孔φ91 m/m。
施工顺序采用交叉平行作业,钻进的同时准备测压管的制作,测压管孔成孔后,经监理工程师验收合格进行测压管的下入安装。
三、材料质量控制指标测压管采用50mm的镀锌钢管。
进水管壁上的进水孔孔径8mm,孔与孔的纵距为150 mm,横距约38mm(沿管周分五排布置)呈梅花型排列;进水管外壁加焊四根φ6mm的纵向筋;外缠14#镀锌铅丝,镀锌铅丝间距100 mm;铅丝外包裹两层铜丝网,其规格为48目/平方英寸;然后包两层土工布,土工布规格为300g/cm2,最外层用14铅丝扎紧。
四、施工方案1、施工放样根据“坝体原型观测结构设计图”采用全站仪进行测压管网点的布设工作,同时进行网点的编号。
2、测压管孔的钻探根据设计要求本标段钻探施工钻孔14个,工程量。
其分布为大坝坝顶两坝肩各4个,每个钻孔深,自坝左上游为1#孔、下游坝右为2#孔依次排序;下游三戗台3孔,每个钻孔深,自坝左向坝右依次排序;下游高程处3孔,每个钻孔深,自坝左向坝右依次排序。
采用JY-100型油压钻机取心钻进,在已测量确定的测压管点位处进行钻机的安装和就位,开钻前对钻塔、钻机立轴和孔口进行垂直度校正,使其三点成一线,以保证测压管孔的垂直度符合设计规范要求。
钻进方法采用取心钻进,钻具采用长短钻杆结合使用,钻进过程中保持孔内清洁无沉砂。
成孔后及时进行检测,并经监理工程师验收合格后,进行测压管的下入。
3、测压管的制作安装依照大坝设计图纸测压管由沉淀段管、进水管花段和导管段三部分组成。

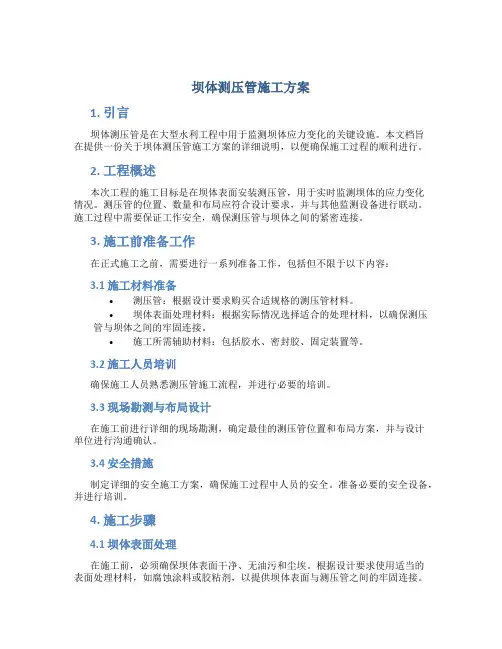

坝体测压管施工方案1. 引言坝体测压管是在大型水利工程中用于监测坝体应力变化的关键设施。
本文档旨在提供一份关于坝体测压管施工方案的详细说明,以便确保施工过程的顺利进行。
2. 工程概述本次工程的施工目标是在坝体表面安装测压管,用于实时监测坝体的应力变化情况。
测压管的位置、数量和布局应符合设计要求,并与其他监测设备进行联动。
施工过程中需要保证工作安全,确保测压管与坝体之间的紧密连接。
3. 施工前准备工作在正式施工之前,需要进行一系列准备工作,包括但不限于以下内容:3.1 施工材料准备•测压管:根据设计要求购买合适规格的测压管材料。
•坝体表面处理材料:根据实际情况选择适合的处理材料,以确保测压管与坝体之间的牢固连接。
•施工所需辅助材料:包括胶水、密封胶、固定装置等。
3.2 施工人员培训确保施工人员熟悉测压管施工流程,并进行必要的培训。
3.3 现场勘测与布局设计在施工前进行详细的现场勘测,确定最佳的测压管位置和布局方案,并与设计单位进行沟通确认。
3.4 安全措施制定详细的安全施工方案,确保施工过程中人员的安全。
准备必要的安全设备,并进行培训。
4. 施工步骤4.1 坝体表面处理在施工前,必须确保坝体表面干净、无油污和尘埃。
根据设计要求使用适当的表面处理材料,如腐蚀涂料或胶粘剂,以提供坝体表面与测压管之间的牢固连接。
4.2 安装固定装置根据设计要求,在测压管位置处安装固定装置,以确保测压管的固定。
4.3 安装测压管将测压管逐一安装到固定装置上,确保其与坝体连接紧密,并按照设计要求和预定的布局方案进行安装。
4.4 连接联动设备将测压管与其他监测设备进行连接,确保实时监测数据的准确性。
5. 施工质量控制施工过程需要严格按照相关标准和设计要求进行操作,并且进行质量控制,以确保施工质量。
5.1 施工现场巡检工程部相关人员需要对施工现场进行巡检,及时发现并处理施工过程中的问题。
5.2 现场验收在施工完成后,由相关质检人员进行现场验收,评估施工质量是否符合要求。
大坝测压管更换方案一、引言大坝测压管作为大坝安全监测的关键部件之一,对于大坝的安全性和稳定性起着至关重要的作用。
随着时间的推移,大坝测压管可能会出现老化、损坏或不再准确测量的情况,因此需要采取相应的更换措施,以确保大坝运行的安全可靠性。
二、测压管更换方案根据大坝测压管更换的实际情况和要求,制定以下方案:1. 方案制定在制定更换方案时,需综合考虑以下因素:1.1 大坝运行的重要性和安全性等级。
1.2 测压管老化和损坏的具体情况,包括测压管的数量、位置和类型等。
1.3 更换周期和频率,以及对大坝正常运行的影响程度。
1.4 更换材料和设备的可获得性和性能要求。
2. 选材与采购根据更换方案的要求,选择合适的材料和设备进行更换。
首先需要对现有测压管的规格和类型进行评估,确保新的测压管能够完全替代并满足原有测压管的功能要求。
考虑到大坝环境的特殊性和测压管的工作条件,优选耐腐蚀、抗压性能强的材料。
3. 质量控制在更换测压管的过程中,需要严格把控质量。
包括对新材料的鉴定和检验,确保其符合相关标准和要求;对测压管更换的操作过程进行监督和检查,确保操作规范和正确。
4. 更换流程根据方案制定的要求和实际情况,制定更换流程,确保更换工作的顺利进行。
包括以下步骤:4.1 断电和排水,确保工作区域安全。
4.2 拆卸老化或损坏的测压管,注意保护周围环境和设备。
4.3 清洗和处理相关部位,为新测压管的安装做好准备。
4.4 安装新的测压管,确保安装质量和固定性能。
4.5 进行相关测试和校验,确保新测压管的正常运行。
5. 安全与监测在更换测压管后,需要对新测压管进行安全性和监测。
定期检查和维护新测压管,确保其正常工作并准确测量。
三、总结大坝测压管更换是一项重要而复杂的工作,需要综合考虑多种因素,并采取相应的措施和流程来确保顺利完成。
通过合理的方案制定、选材与采购、质量控制、更换流程的制定以及安全与监测,可以有效保障大坝测压管的正常运行和准确测量,从而提升大坝的安全性和稳定性。
测压管及渗压计施工技术方案根据首部挡水坝基础渗流监测布置图[图号:NJ54 SG-51-6(5)(6)(7)],在闸坝基础布置测压管(内设渗压计)7套,监测坝基扬压力;在防渗墙两头及下游侧布置测压管(内设渗压计)6套,监测两岸绕坝渗流情况。
我部对测压管及渗压计安装埋设提出以下施工技术方案。
1.仪器布置和工程量1.1坝基渗流监测在监测剖面闸0+003.00m的坝基范围内顺坝轴向布设7套测压管(内设渗压计),钻孔埋设,深入坝基1米,渗压计及测压管设计位置和设计工程量如下:坝基渗压计及测压管设计位置和设计工程量表绕坝渗流监测1.2套,监测两岸绕坝渗6在防渗墙两头及下游侧布置测压管(内设渗压计)流情况。
两岸绕渗孔各测点的布置随水工防渗布置和地形地质情况做具体调整,渗压计电缆实际长度根据管线去向确定。
设计位置和设计工程量如下:绕坝渗流测压管设计位置和设计工程量表仪器设备和材料性能参数2.测压管2.1 进水管、导管和沉淀管2.1.1水平方向沿管壁呈梅花型布置,8mm,50进水管:φ镀锌钢管,进水孔φ每节钢管两端加工外丝,竖向孔距为50mm周长均匀布成6排;扣;镀锌钢管、外箍接头、管顶盖和管底盖,每节钢管两φ50导管和沉淀管:端加工外丝扣。
2.1.2无纺土工布-22 10。
cm/s300g/m0.12mm,等效孔径0<,垂直渗透系数95孔内回填料2.1.3 。
反滤料:干净砾石,粒径10~15mm 沥青麻布:位于测压管建基面,用于封孔时隔离水泥浆。
C15水泥砂浆水泥砂浆:2.1.4测压管顶保护盒带丝扣和止水垫圈管帽;φ管帽:260mm 镀锌管堵头,带电缆穿线孔;φ50管盖:2.2渗压计生产厂家:南京达捷大坝安全技术发展公司;传感器类型:振弦式;SXX-150;型号规格:;0.5MPa测量范围:分辨率:0.2%F.S;2.3读数仪表生产厂家:基康仪器(北京)有限公司;型号:BGK408;测量范围:400~4500Hz;温度测量范围:-30~70℃;分辨率:频率0.1Hz,温度0.1℃;示值误差:<0.002%。
本次加固共需设15根测压管,采用XU-100型钻机钻孔,最大钻孔深度27m。
钻机钻孔:钻机一般在短时间内即能完成钻孔,如短期内不易塌孔,可不下套管,随即埋设测压管。
在坝体内钻孔时,不宜采用泥浆固壁的方法,为防止孔壁坍塌,可先下套管,当埋设好测压管后,将套管拔出;或者采用管壁有小孔的套管,万一套管拔不出来,不至使测压管作废。
钻孔过程中应结合取土样,鉴定土的性质,并准确测定高程,计算各种土层厚度和钻孔偏斜角度,仔细定出进水管埋设位置,最后绘出测压管处的柱状图。
补设测压管要选择在库水位较低时进行,以免人为造成管涌。
埋设测压管:埋设以前必须对测压管进行仔细的检查。
进水管段内壁及各接头处,由于钻眼和锯割而形成的毛刺,应予打光。
导管和进水管的构造尺寸及质量必须符合设计要求。
检查后应作出记录。
钻孔的深度一般要求比设计测压管底高程稍深,以免因局部坍塌而影响测压管埋设高程。
钻孔经检查合格后,即可将已准备好和检查过的测压管逐段放入钻孔,并以管箍连接牢固。
连接时要求在在管子全长内保持顺直。
导管全部放入钻孔后,应再次校测测压管管底高程。
管底高程检查合格后,根据周围坝体土质情况,回填反滤料,反滤料应符合级配和层间关系的要求,并逐层压实。
套管应随回填反滤料而逐段拔出,导管上部2m左右应回填粘土,以防雨水渗入。
测压管保护:测压管埋设后,应妥善保护,并进行编号,绘制实际测压管布置图和结构图,测定出管口高程,并将埋设过程和有关影响因素记录在考证表内。
注水试验检查:测压管埋设完毕后,要及时做注水试验,检查灵敏度是否符合要求。
试验前先测定管中水位,然后向管中注入清水。
土料中的测压管注入相当于测压管3m~5m体积的水,砂砾料中的测压管注入相当于测压管5m~10m体积的水,测得注水面高程后,再经过5、10、15、20、30、60分钟后各测量水位一次,以后时间可适当延长,测至原水位时为止。
记录测量结果,并绘制水位下降过程线作为原始资料。
对于粘壤土,测压管管内水位如果在五昼夜内降到原来水位时,认为是合格的;对于砂壤土,测压管管内水位如果在一昼夜内降到原来水位时,认为是合格的;对于砂砾料,测压管管内水位如果在12小时内降到原来水位时或灌入相应体积的水而水位升不到3m~5m时,认为是合格的。
大坝测压管更换方案1. 背景介绍大坝是一种重要的水利工程设施,用于蓄水、防洪和发电等目的。
为确保大坝的安全性和稳定性,定期检测大坝的压力是非常重要的。
测压管是测量大坝内部压力的关键设备之一。
然而,由于长期使用和环境因素,测压管可能会出现老化、损坏或失效的情况,需要及时更换,以确保测量数据的准确性和大坝的安全运行。
本文将介绍大坝测压管更换的方案,包括前期准备工作、更换步骤和注意事项等内容,以指导相关工程人员进行测压管更换工作。
2. 前期准备工作在进行大坝测压管更换前,需要进行一些必要的准备工作,以确保更换工作的顺利进行。
以下是准备工作的主要内容:2.1 确定更换计划首先,需要确定测压管的更换计划。
根据大坝的使用情况和压力变化,制定更换计划,确定更换的时间和频率。
一般情况下,建议每隔一定时间对测压管进行更换,以确保其准确性和可靠性。
2.2 选购合适的测压管在更换测压管之前,需要选购合适的测压管。
根据大坝的设计和使用要求,选择符合规格和性能要求的测压管,确保更换后可以正常工作。
2.3 准备必要的工具和材料更换测压管需要使用一些特定的工具和材料。
在开始更换工作之前,需要准备好这些工具和材料,以便顺利进行更换工作。
常用的工具包括扳手、剪刀、焊接设备等;常用的材料包括密封胶、焊接材料等。
2.4 制定工作方案和安全措施在进行大坝测压管更换工作之前,需要制定详细的工作方案和安全措施。
工作方案包括更换的步骤、流程和时间安排等信息;安全措施包括人员防护、现场安全、应急预案等要求。
确保在更换过程中,可以最大限度地保证人员和设备的安全。
3. 更换步骤大坝测压管的更换一般包括以下几个步骤:3.1 断电断水在更换测压管前,需要先进行断电断水操作。
关闭大坝的电源,并切断供水管路,确保工作环境的安全性。
3.2 卸下旧测压管使用合适的工具,将旧测压管从大坝上卸下。
注意避免对大坝结构造成任何损害。
如果旧测压管有焊接部分,需要先将其焊接断开。
18、测压管安设细则松塔水电站大坝工程测压管、渗压计安设细则1 工作内容松塔水电站大坝坝体浸润线测压管及渗压计等的安设,在大坝桩号0+100~0+400,测压管共计22根,造孔22个,延米860.37m。
2 监理范围从准备工作及材料加工、孔位放线开始到测压管安设结束全过程。
主要监理项目为:施工准备、审查施工方案,孔位放线、造孔工艺、测压管的加工与安设、过滤料及粘土球回填、孔口装置的加工及安设等工作。
3 测压管安设的监理依据3.1 大坝工程土建02标B包承建合同(编号:STSDZ-TJ-2009-02(B包))3.2 设计文件、技术文件、图纸、技术资料等。
3.3 《水利水电工程钻探规程》SL291-20033.4 国家工程建设管理法规文件。
4 质量管理4.1 工程质量监督4.1.1 根据质量标准、设计图纸、技术要求进行单元工程质量评定。
4.1.2 督促承包人制定施工保证质量的组织措施和手段,随时组织质量的抽查抽检。
检查现场记录及各项操作程序。
4.1.3 执行质量评定报告制度,向总监提出质量控制分析和质量检查情况。
4.1.4 凡钻孔、测压管加工、制作、安设所用的各种表格,由承包人提供,经审查后由监理工程师监督执行。
4.1.5 随时了解掌握工程进度,以准确控制进度。
4.1.6 随时了解检查现场材料的质量和数量以及消耗情况作为支付的依据。
4.1.7 对于重大质量问题,随时向总监报告。
4.2 开工条件的审查4.2.1 测压管钻孔开工前14天内,承包人应根据合同文件条款规定和设计文件、图纸要求,结合现场场地条件编制施工组织方案,报监理部审批后执行。
4.2.2 在施工准备期间,检查承包人现场的设备、测量仪器、测斜仪器的数量、质量及实用性。
4.2.3 检查承包人施工人员数量和技能水平,劳动力组织判明能否满足施工要求。
4.2.4 对钻孔测压管加工所实施的工艺及消耗材料的质量、数量进行检查,确定是否满足开工的要求。
测压管安装施工方案1. 引言测压管是一种用于测量管道内流体压力的装置。
在管道施工和维护过程中,安装合适的测压管能够帮助工程师及时监测压力变化,确保管道运行的安全和稳定。
本文将介绍测压管的安装施工方案,包括材料准备、安装步骤和注意事项。
2. 材料准备在进行测压管的安装施工前,我们需要准备以下材料:•测压管:选择合适规格和材质的测压管,通常为不锈钢材质。
•管道连接件:根据实际需要选择合适的管道连接件,如弯头、三通等。
•密封胶垫:选择合适的密封胶垫进行连接处的密封工作。
•手工工具:包括扳手、套筒等。
•安全设备:如安全帽、手套等。
3. 安装步骤3.1 准备工作首先,进行准备工作,包括确定测压管的安装位置和连接方式,并清理安装位置,确保安装表面光洁。
3.2 安装测压管按照以下步骤安装测压管:1.将测压管与管道连接件进行连接,使用扳手或套筒进行紧固。
2.在连接处涂抹一层密封胶垫,确保连接处密封可靠。
3.确保测压管的安装位置垂直且与管道对齐。
4.根据需要,可使用支架固定测压管,确保其稳固。
3.3 测压管防护在测压管安装完成后,需进行相应的防护措施:1.安装防护套管:根据需要,在测压管外层进行套管保护,以防止外部物质对测压管的损坏。
2.进行防腐涂层处理:根据实际情况,进行防腐涂层处理,以延长测压管的使用寿命。
4. 注意事项在测压管的安装过程中,需要注意以下事项:1.安全第一:在进行施工过程中,要注意佩戴相关的安全设备,确保施工人员的人身安全。
2.选择合适的材质:根据实际需求,选择适合的测压管材质,以确保其抗腐蚀性能和使用寿命。
3.确保连接处密封:连接处的密封是保证测压管工作效果的关键。
使用密封胶垫并正确涂抹能够确保连接处的密封可靠。
4.校验测压管:在安装完成后,需要进行压力校验,以确保测压管的准确性和可靠性。
5.注意防护措施:在安装完成后,对测压管进行相应的防护措施,以延长其使用寿命。
5. 总结本文介绍了测压管的安装施工方案,包括材料准备、安装步骤和注意事项。
澜沧县多依林水库大坝除险加固工程原始观测测压管安装施工方案一、施工程序原始观测测压管安装施工顺序为:施工放样→钻机安装→钻机就位→校正钻塔钻机立轴孔口垂直度→钻进→成孔→测压管制作→下入测压管→孔口校正→验收。
二、施工方法根据设计要求和工程地质条件选用JY-100型油压钻机取心钻进,开孔径110m/m-130m/m,钻孔φ91 m/m。
施工顺序采用交叉平行作业,钻进的同时准备测压管的制作,测压管孔成孔后,经监理工程师验收合格进行测压管的下入安装。
三、材料质量控制指标测压管采用50mm的镀锌钢管。
进水管壁上的进水孔孔径8mm,孔与孔的纵距为150 mm,横距约38mm(沿管周分五排布置)呈梅花型排列;进水管外壁加焊四根φ6mm的纵向筋;外缠14#镀锌铅丝,镀锌铅丝间距100 mm;铅丝外包裹两层铜丝网,其规格为48目/平方英寸;然后包两层土工布,土工布规格为300g/cm2,最外层用14铅丝扎紧。
四、施工方案1、施工放样根据“坝体原型观测结构设计图”采用全站仪进行测压管网点的布设工作,同时进行网点的编号。
2、测压管孔的钻探根据设计要求本标段钻探施工钻孔14个,工程量532.7m。
其分布为大坝坝顶两坝肩各4个,每个钻孔深46.0m,自坝左上游为1#孔、下游坝右为2#孔依次排序;下游三戗台3孔,每个钻孔深32.0m,自坝左向坝右依次排序;下游1810.2高程处3孔,每个钻孔深22.9m,自坝左向坝右依次排序。
采用JY-100型油压钻机取心钻进,在已测量确定的测压管点位处进行钻机的安装和就位,开钻前对钻塔、钻机立轴和孔口进行垂直度校正,使其三点成一线,以保证测压管孔的垂直度符合设计规范要求。
钻进方法采用取心钻进,钻具采用长短钻杆结合使用,钻进过程中保持孔内清洁无沉砂。
成孔后及时进行检测,并经监理工程师验收合格后,进行测压管的下入。
3、测压管的制作安装依照大坝设计图纸测压管由沉淀段管、进水管花段和导管段三部分组成。
第1篇一、概述水利工程测压管施工是水利工程中的一项重要工作,主要用于测量水位、监测地下水位变化、评价水质等。
为确保测压管施工质量,特制定本规范。
二、施工准备1. 工程设计:测压管施工应严格按照工程设计图纸进行,确保施工质量。
2. 材料准备:选用符合国家标准的测压管、连接管、阀门等材料,并进行检验。
3. 施工队伍:施工队伍应具备相关资质,施工人员应经过专业培训,熟悉测压管施工技术。
4. 施工设备:准备钻机、测井仪、测压管埋设工具等设备,确保施工顺利进行。
三、施工工艺1. 钻孔:根据设计要求,确定钻孔位置,采用钻机进行钻孔。
钻孔深度应满足设计要求,孔径应大于测压管直径。
2. 测压管埋设:将测压管下至孔底,确保测压管与孔壁紧密贴合。
测压管应保持垂直,不得有弯曲、扭曲等现象。
3. 连接:将测压管与连接管连接,连接处应密封,防止漏水。
4. 阀门安装:在测压管上安装阀门,阀门应开启灵活,便于后期维护。
5. 防护:对测压管进行防护,防止施工过程中损坏。
6. 调试:施工完成后,进行测压管调试,确保测压管正常工作。
四、质量要求1. 测压管埋设深度、孔径、连接处密封等应符合设计要求。
2. 测压管与孔壁紧密贴合,无空隙。
3. 测压管连接处密封,防止漏水。
4. 阀门开启灵活,便于后期维护。
5. 施工过程中,确保测压管不受损坏。
五、验收标准1. 测压管埋设深度、孔径、连接处密封等应符合设计要求。
2. 测压管与孔壁紧密贴合,无空隙。
3. 测压管连接处密封,防止漏水。
4. 阀门开启灵活,便于后期维护。
5. 施工过程中,未发生测压管损坏现象。
六、施工注意事项1. 施工过程中,应确保测压管不受外力影响,防止损坏。
2. 施工完成后,应及时进行测压管调试,确保正常工作。
3. 定期对测压管进行检查、维护,确保其正常运行。
4. 遵循国家相关法律法规,确保施工质量。
本规范适用于水利工程测压管施工,其他类似工程可参照执行。
施工过程中,如遇特殊情况,可根据实际情况进行调整。
大坝测压管更换方案引言大坝是水利工程中重要的设施之一,测压管作为大坝监测系统的关键部分,起着监测大坝内部压力的作用。
然而,由于长期使用和自然环境的影响,测压管会出现老化、损坏等问题,需要及时更换。
本文将详细介绍大坝测压管的更换方案,包括预先准备工作、具体操作步骤以及注意事项。
预先准备工作在进行大坝测压管更换之前,需要进行以下预先准备工作:1.材料准备:根据测压管的规格和要求,准备足够数量的新测压管。
2.工具准备:螺丝刀、扳手、管道胶带、接头等常用工具。
3.人员准备:组织专业的工程师和技术人员进行更换操作,确保安全。
4.环境准备:确保大坝周围的工作环境安全,必要时采取防护措施。
操作步骤根据大坝测压管更换方案,具体的操作步骤如下:1.防水处理:在开始更换之前,需要先对大坝进行防水处理,以防止水流对工作区域的干扰。
2.拆卸旧测压管:使用螺丝刀或扳手等工具,将旧测压管从大坝中拆卸下来。
注意在拆卸过程中小心操作,以免对其他部件造成损坏。
3.清洁工作区域:在拆卸旧测压管之后,将工作区域进行清洁,确保没有杂物或残留物。
4.安装新测压管:将新测压管安装到大坝中,并使用管道胶带或接头进行连接。
在安装过程中,需要确保测压管与周围环境紧密贴合,以避免泄露。
5.固定测压管:使用相应的螺丝或其他固定装置,将新测压管固定在预定位置上,确保稳定可靠。
6.检查和测试:在完成测压管更换之后,进行必要的检查和测试,确保新测压管工作正常并能准确反映大坝内部压力。
注意事项在进行大坝测压管更换的过程中,需要注意以下事项:1.安全第一:在进行任何操作之前,要确保操作人员的安全,并采取必要的安全措施。
2.严格按照方案操作:按照测压管更换方案的具体操作步骤进行操作,避免过程中的任何偏离或疏漏。
3.质量控制:在更换测压管时,确保新测压管的质量符合标准要求,以免影响测量精度。
4.提前备份数据:在更换测压管之前,及时备份、保存好原有的测量数据,以便后续分析比对。
本次加固共需设15根测压管,采用XU-100型钻机钻孔,最大钻孔深度27m。
钻机钻孔:钻机一般在短时间内即能完成钻孔,如短期内不易塌孔,可不下套管,随即埋设测压管。
在坝体内钻孔时,不宜采用泥浆固壁的方法,为防止孔壁坍塌,可先下套管,当埋设好测压管后,将套管拔出;或者采用管壁有小孔的套管,万一套管拔不出来,不至使测压管作废。
钻孔过程中应结合取土样,鉴定土的性质,并准确测定高程,计算各种土层厚度和钻孔偏斜角度,仔细定出进水管埋设位置,最后绘出测压管处的柱状图。
补设测压管要选择在库水位较低时进行,以免人为造成管涌。
埋设测压管:埋设以前必须对测压管进行仔细的检查。
进水管段内壁及各接头处,由于钻眼和锯割而形成的毛刺,应予打光。
导管和进水管的构造尺寸及质量必须符合设计要求。
检查后应作出记录。
钻孔的深度一般要求比设计测压管底高程稍深,以免因局部坍塌而影响测压管埋设高程。
钻孔经检查合格后,即可将已准备好和检查过的测压管逐段放入钻孔,并以管箍连接牢固。
连接时要求在在管子全长内保持顺直。
导管全部放入钻孔后,应再次校测测压管管底高程。
管底高程检查合格后,根据周围坝体土质情况,回填反滤料,反滤料应符合级配和层间关系的要求,并逐层压实。
套管应随回填反滤料而逐段拔出,导管上部2m左右应回填粘土,以防雨水渗入。
测压管保护:测压管埋设后,应妥善保护,并进行编号,绘制实际测压管布置图和结构图,测定出管口高程,并将埋设过程和有关影
响因素记录在考证表内。
注水试验检查:测压管埋设完毕后,要及时做注水试验,检查灵敏度是否符合要求。
试验前先测定管中水位,然后向管中注入清水。
土料中的测压管注入相当于测压管3m~5m体积的水,砂砾料中的测压管注入相当于测压管5m~10m体积的水,测得注水面高程后,再经过5、10、15、20、30、60分钟后各测量水位一次,以后时间可适当延长,测至原水位时为止。
记录测量结果,并绘制水位下降过程线作为原始资料。
对于粘壤土,测压管管内水位如果在五昼夜内降到原来水位时,认为是合格的;对于砂壤土,测压管管内水位如果在一昼夜内降到原来水位时,认为是合格的;对于砂砾料,测压管管内水位如果在12小时内降到原来水位时或灌入相应体积的水而水位升不到3m~5m时,认为是合格的。
对于灵敏度不合格的测压管,在分析观测资料时应考虑到这一因素,必要时应在该孔附近另设测压管。
