单片机外部中断技术研究及应用案例分析引言：随着电子科技的快速发展，单片机作为一种集成电路芯片，在自动化控制领域广泛应用。
而外部中断技术是单片机中一项重要且常用的功能，它能够实现对外部事件的响应和处理。
本文将围绕单片机外部中断技术展开详细探讨，并通过案例分析加深对其应用的理解。
一、单片机外部中断技术概述外部中断技术是指当单片机执行一段程序时，通过外部信号的触发来打断当前程序的运行，转而执行特定的中断服务程序，以响应外部事件。
单片机外部中断技术广泛应用于各种系统中，如智能家居系统、工控系统等。
典型的例子包括按键中断和定时器中断。
1.1 按键中断按键中断是指单片机在执行程序时，通过检测外部按键信号的变化状态来触发中断。
通过按键中断技术，可以实现对按键输入的及时响应，从而实现更好的用户交互体验。
例如，我们可以利用按键中断来实现对智能门铃系统中门铃按键的实时检测，以实现门铃响应和事件处理。
1.2 定时器中断定时器中断是指单片机通过定时器产生的定时中断信号来打断当前程序的执行。
通过定时器中断技术，可以实现对时间的精确控制和事件触发。
典型的应用案例是智能灯光控制系统中的自动调光功能，通过定时器中断可以精确控制灯光的亮度和开关时间，提高能源利用效率。
二、单片机外部中断技术研究在实际应用中，研究单片机外部中断技术的性能和特点至关重要。
以下是对单片机外部中断技术的研究内容：2.1 中断响应时间研究中断响应时间是指单片机在接收到外部中断信号后，从中断请求到中断服务程序开始执行所经历的时间。
中断响应时间的研究对于实时控制系统十分重要，要求中断响应时间尽可能短，以确保实时性和可靠性。
研究者可以通过实验测量和理论分析等方法，评估不同单片机对外部中断的响应时间。
2.2 中断优先级研究当单片机接收到多个外部中断信号时，需要确定中断间的优先级关系。
中断优先级研究旨在确定不同外部中断的处理顺序，以保证系统的正常运行。
研究者可以通过修改单片机的中断控制寄存器，设置不同中断的优先级，然后进行实验测试。
单片机的中断处理方式单片机中断是指在程序运行过程中，发生某些特定的事件时，暂停正在执行的程序，转而执行另外一段特定的程序，完成特定的任务后，再返回原程序继续执行。
中断处理方式能够提高单片机的响应速度和实时性，因此在嵌入式系统中得到广泛应用。
单片机的中断处理方式有两种：硬件中断和软件中断。
一、硬件中断硬件中断是通过外部触发器来实现的。
单片机的中断请求引脚接收到外部信号后，触发中断。
硬件中断包括外部中断和定时器中断。
1. 外部中断外部中断是通过外部信号引脚的电平变化或边缘触发来引发的。
当外部信号满足一定条件时，单片机会停止当前任务，转而执行与该中断相对应的子程序。
外部中断可以用于实现按钮的按下、外部传感器数据的采集等，以实现实时响应。
2. 定时器中断定时器中断是通过单片机内部的计时器来实现的。
单片机中的定时器会定期产生中断信号，通过设定定时器的计数值和工作模式，可以实现特定时间间隔的中断。
定时器中断广泛应用于实时时钟、定时测量、定时采样等需要定时触发的场景。
二、软件中断软件中断是由程序内部主动触发的，通常通过软件指令执行INT指令来触发中断。
软件中断可以由开发人员自定义，并根据需求在程序中进行调用。
软件中断可以用于实现特定事件的调度和处理，例如实现任务的优先级调度、不同模块之间的通信等。
通过软件中断，可以在不同任务之间灵活切换执行，提高系统的多任务处理能力。
中断处理方式的选择应根据具体的应用场景和需求来确定。
硬件中断适用于外部事件的实时响应，而软件中断则适用于程序内部事件的处理。
在编写中断处理程序时，需遵循以下几点原则：1. 快速响应：中断处理程序应尽可能地短小快速，以保证系统能够及时响应中断事件。
2. 恰当处理：中断处理程序应准确地处理中断事件，并根据需要执行相应的操作，例如保存寄存器状态、执行特定任务等。
3. 中断嵌套：当多个中断事件同时发生时，需要根据优先级进行中断嵌套处理，确保高优先级的中断能够先得到响应。
单片机中的中断与定时器的原理与应用在单片机（Microcontroller）中，中断（Interrupt）和定时器（Timer）是重要的功能模块，广泛应用于各种嵌入式系统和电子设备中。
本文将介绍中断和定时器的基本原理，并探讨它们在单片机中的应用。
一、中断的原理与应用中断是指在程序执行过程中，当发生某个特定事件时，暂停当前任务的执行，转而执行与该事件相关的任务。
这样可以提高系统的响应能力和实时性。
单片机中的中断通常有外部中断和定时中断两种类型。
1. 外部中断外部中断是通过外部触发器（如按钮、传感器等）来触发的中断事件。
当外部触发器发生状态变化时，单片机会响应中断请求，并执行相应的中断服务程序。
外部中断通常用于处理实时性要求较高的事件，如按键检测、紧急报警等。
2. 定时中断定时中断是通过定时器来触发的中断事件。
定时器是一种特殊的计时设备，可以按照设定的时间周期产生中断信号。
当定时器倒计时完成时，单片机会响应中断请求，并执行相应的中断服务程序。
定时中断常用于处理需要精确计时和时序控制的任务，如脉冲计数、PWM波形生成等。
中断的应用具体取决于具体的工程需求，例如在电梯控制系统中，可以使用外部中断来响应紧急停车按钮；在家电控制系统中，可以利用定时中断来实现定时开关机功能。
二、定时器的原理与应用定时器是单片机中的一个重要模块，可以用于计时、延时、频率测量等多种应用。
下面将介绍定时器的工作原理和几种常见的应用场景。
1. 定时器的工作原理定时器是通过内部时钟源来进行计时的。
它通常由一个计数器和若干个控制寄存器组成。
计数器可以递增或递减，当计数值达到设定值时，会产生中断信号或触发其他相关操作。
2. 延时应用延时是定时器最常见的应用之一。
通过设定一个合适的计时器参数，实现程序的精确延时。
例如，在蜂鸣器控制中，可以使用定时器来生成特定频率和持续时间的方波信号，从而产生不同的声音效果。
3. 频率测量应用定时器还可以用于频率测量。

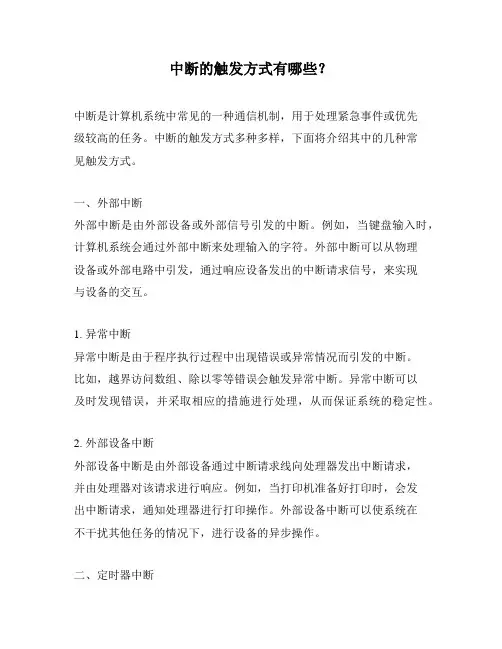

中断的触发方式有哪些？中断是计算机系统中常见的一种通信机制，用于处理紧急事件或优先级较高的任务。
中断的触发方式多种多样，下面将介绍其中的几种常见触发方式。
一、外部中断外部中断是由外部设备或外部信号引发的中断。
例如，当键盘输入时，计算机系统会通过外部中断来处理输入的字符。
外部中断可以从物理设备或外部电路中引发，通过响应设备发出的中断请求信号，来实现与设备的交互。
1. 异常中断异常中断是由于程序执行过程中出现错误或异常情况而引发的中断。
比如，越界访问数组、除以零等错误会触发异常中断。
异常中断可以及时发现错误，并采取相应的措施进行处理，从而保证系统的稳定性。
2. 外部设备中断外部设备中断是由外部设备通过中断请求线向处理器发出中断请求，并由处理器对该请求进行响应。
例如，当打印机准备好打印时，会发出中断请求，通知处理器进行打印操作。
外部设备中断可以使系统在不干扰其他任务的情况下，进行设备的异步操作。
二、定时器中断定时器中断是通过系统中的定时器设备来触发的中断。
定时器中断可以周期性地产生中断请求信号，用于处理定时任务或周期性的操作。
例如，操作系统中的时钟中断就是一种定时器中断，它会周期性地触发操作系统的调度，以保证各个任务的正常执行。
1. 周期性定时器中断周期性定时器中断是指定时器设备周期性地产生中断请求信号。
这种中断可以用于定时周期性事件的触发，如操作系统的任务调度、定时数据采集等。
2. 单次定时器中断单次定时器中断是指定时器设备在设定时间到达后仅触发一次中断请求信号。
这种中断可以用于引发某些任务或事件，如定时提醒、定时报警等。
三、内部中断内部中断是由处理器内部的状态或条件引发的中断。
比如，当程序执行遇到条件跳转指令或中断指令时，会触发内部中断。
内部中断可以改变程序的执行流程，实现条件判断和程序的中断处理。
1. 条件中断条件中断是由程序执行中满足特定条件时触发的中断。
比如，当某个变量的值达到或超过设定的阈值时，可以触发条件中断，执行相应的中断处理程序。
引言概述：C51单片机是一种广泛应用于嵌入式系统中的微控制器，它具有高度集成化、易于编程和灵活性强等特点。
在C51单片机的软件开发过程中，延时程序设计是非常重要的一部分。
本文将介绍C51单片机中几种常用的延时程序设计方法，包括循环延时、定时器延时、外部中断延时等。
这些方法不仅可以满足在实际应用中对延时的需求，而且可以提高程序的稳定性和可靠性。
正文内容：一、循环延时1. 使用循环控制语句实现延时功能，例如使用for循环、while循环等。
2. 根据需要设置延时的时间，通过循环次数来控制延时的时长。
3. 循环延时的精度受到指令执行时间的影响，可能存在一定的误差。
4. 循环延时的优点是简单易用，适用于较短的延时时间。
5. 注意在循环延时时要考虑其他任务的处理，避免长时间的等待造成程序卡死或响应延迟。
二、定时器延时1. 使用C51单片机内置的定时器模块来实现延时。
2. 配置定时器的工作模式，如工作方式、定时器精度等。
3. 设置定时器的初值和重装值，控制定时器中断的触发时间。
4. 在定时器中断服务函数中进行延时计数和延时结束标志的设置。
5. 定时器延时的优点是精确可控，适用于需要较高精度的延时要求。
三、外部中断延时1. 在C51单片机上配置一个外部中断引脚。
2. 设置外部中断中断触发条件，如上升沿触发、下降沿触发等。
3. 在外部中断中断服务函数中进行延时计数和延时结束标志的设置。
4. 外部中断延时的优点是能够快速响应外部信号，适用于实时性要求较高的场景。
5. 注意在外部中断延时时要处理好外部中断的抖动问题，确保延时的准确性。
四、内部计时器延时1. 使用C51单片机内部的计时器模块来实现延时。
2. 配置计时器的工作模式，如工作方式、计时器精度等。
3. 设置计时器的初值和重装值，使计时器按照一定的频率进行计数。
4. 根据计时器的计数值进行延时的判断和计数。
5. 内部计时器延时的优点是能够利用单片机内部的硬件资源，提高延时的准确性和稳定性。
一、实验目的1. 理解中断和定时器的基本概念及工作原理。
2. 掌握51单片机中断系统和定时器的配置方法。
3. 学会使用中断和定时器实现特定功能，如延时、计数等。
4. 培养动手实践能力和问题解决能力。
二、实验原理中断是计算机系统中的一种机制，允许CPU在执行程序过程中，暂停当前程序，转去执行另一个具有更高优先级的程序。
51单片机具有5个中断源，包括两个外部中断（INT0、INT1）、两个定时器中断（定时器0、定时器1）和一个串行口中断。
定时器是51单片机内部的一种计数器，可以用于产生定时中断或实现定时功能。
51单片机有两个定时器，即定时器0和定时器1。
定时器可以工作在模式0、模式1、模式2和模式3。
三、实验内容及步骤1. 实验内容一：外部中断实验（1）实验目的：掌握外部中断的使用方法，实现按键控制LED灯的亮灭。
（2）实验步骤：- 使用Keil for 8051编译器创建项目。
- 根据电路原理图连接电路。
- 编写程序，配置外部中断，实现按键控制LED灯的亮灭。
2. 实验内容二：定时器中断实验（1）实验目的：掌握定时器中断的使用方法，实现LED灯闪烁。
（2）实验步骤：- 使用Keil for 8051编译器创建项目。
- 根据电路原理图连接电路。
- 编写程序，配置定时器中断，实现LED灯闪烁。
3. 实验内容三：定时器与外部中断结合实验（1）实验目的：掌握定时器与外部中断结合使用的方法，实现按键控制LED灯闪烁频率。
（2）实验步骤：- 使用Keil for 8051编译器创建项目。
- 根据电路原理图连接电路。
- 编写程序，配置定时器中断和外部中断，实现按键控制LED灯闪烁频率。
四、实验结果与分析1. 外部中断实验：成功实现了按键控制LED灯的亮灭。
当按下按键时，LED灯亮；松开按键时，LED灯灭。
2. 定时器中断实验：成功实现了LED灯闪烁。
LED灯每隔一定时间闪烁一次，闪烁频率可调。
3. 定时器与外部中断结合实验：成功实现了按键控制LED灯闪烁频率。
单片机实验报告(二)实验名称：定时器及外部中断*名：**学号：*********班级：通信2班时间：2013.11南京理工大学紫金学院电光系一、实验目的1、学习定时/计数器的应用；2、学习外部中断技术的基本使用方法；3、学习中断处理程序的编程方法。
二、实验原理（1）以P1口作为输出口，定时器实现1s定时，实现显示数的1s加1，外部中断0键盘外接BUTTON，实现对显示数快速加1的控制。
（2）系统板上硬件连线把“单片机系统”A2区的J61接口的P1.0～P1.6端口与D1区的J52接口相连。
把“单片机系统”A2区的INT0端口用导线连接到D1区的KEY1端口上；三、实验内容利用定时器中断控制1s的输出，使用外部中断0使得显示的数加1. 程序如下：#include<reg51.h>#define uchar unsigned char#define uint unsigned intvoid delay(){uint x,y;for(x=100;x>0;x--)for(y=110;y>0;y--);}uchar m,flag;void main(){uchar a,b;TMOD=0x01;TH1=(65536-50000)/256;TL1=(65536-50000)%256;EX0=1; EX1=1; PX1=1; ET0=1; EA=1; 中断开启TR0=1;m=0; P1=0;while(1){while(flag==0); flag=0;if(m==100) m=0;m++;a=m/10;b=m+a*6;P1=b;}}void timer0() interrupt 1 using 0{uchar t;TH1=(65536-50000)/256;TL1=(65536-50000)%256;if(t<20) t++;else { flag=1; t=0; }}void exter0() interrupt 0 using 1{if(INT0==0) delay();if(INT0==0) flag=1;}void exter1() interrupt 2 using 2{if(INT1==0) delay();if(INT1==0) m=0;}将编译好的程序下载到仿真电路中四、小结与体会通过本次定时器中断实验，我对定时器的工作原理有了更加深入的理解，这也是建立在向同学请教的基础上。
stc8系列单片机前5个中断源的中断子函数框架中断是单片机中一种重要的事件处理机制，能够在系统发生某个指定的事件时，立即打断当前的程序执行，转而执行中断服务程序。
STC8系列单片机提供了多种中断源，本文将介绍其中前5个中断源的中断子函数框架。
一、外部中断0外部中断0是通过INT0引脚触发的中断源。
当INT0引脚的电平发生变化时，可触发外部中断0。
以下是外部中断0的中断子函数框架：```Cvoid INT0_ISR() interrupt 0{// 中断服务程序的代码// ...}```二、外部中断1外部中断1是通过INT1引脚触发的中断源。
当INT1引脚的电平发生变化时，可触发外部中断1。
以下是外部中断1的中断子函数框架：```Cvoid INT1_ISR() interrupt 2{// 中断服务程序的代码// ...}```三、定时器0中断定时器0中断是使用定时器0作为中断源。
定时器0可以设定一个计时周期，当计时器溢出时，会触发定时器0中断。
以下是定时器0中断的中断子函数框架：```Cvoid TIMER0_ISR() interrupt 1{// 中断服务程序的代码// ...}```四、定时器1中断定时器1中断是使用定时器1作为中断源。
定时器1可以设定一个计时周期，当计时器溢出时，会触发定时器1中断。
以下是定时器1中断的中断子函数框架：```Cvoid TIMER1_ISR() interrupt 3{// 中断服务程序的代码// ...}```五、串口中断串口中断是通过串口通信接收和发送数据时触发的中断源。
当接收到数据或发送完成时，可触发串口中断。
以下是串口中断的中断子函数框架：```Cvoid UART_ISR() interrupt 4{// 判断中断类型if (RI){// 接收中断// 中断服务程序的代码// ...}else if (TI){// 发送中断// 中断服务程序的代码// ...}}```总结：以上是STC8系列单片机前5个中断源的中断子函数框架。
实验三定时器及外部中断实验一、实验目的1）熟悉VC5416的定时器工作原理。
2）掌握VC5416定时器的编程控制方法。
3）学会使用定时器的中断方式来控制程序执行方法。
4）掌握外部中断的编程控制方法，理解DSP对于中断的响应的过程。
5）了解并学习混合编程的实现方法。
二、实验设备1）计算机一套，DSP硬件仿真器一台，实验箱一台。
2）CCS4.1-CCS5.5软件版本。
3）源程序及链接命令文件见：D:\ EXPER\EXP3目录下的.asm 、.cmd、.C 和.lib文件。
三、实验步骤（一）、连接仿真器，将仿真器插接到C5416的JTAG接口上，另一头插接到电脑的USB接口上，因为仿真器是金属外壳，容易和箱子内部的电路触碰造成短路，从而对实验箱造成损坏，这个要特别注意，也不允许在机箱打开电源情况下插拔仿真器。
（二）、实验箱配置及连线：C5416DSP核心板上的SW1的1-6的开始设置为off off off off on on(上电后工做于1/2分频器方式，其它实验也按照此设置不变，我试验过改为PLL*2方式仿真器就连接不上了)，SW2设置为on on on on。
将DSP核心板所在试验箱引脚连线区的BCANRX(C54的XF)引脚，与指示灯连线区LAMP的L1连接起来，这样就可以通过XF控制这个L1这个方光管的亮灭了。
将DSP核心板所在试验箱引脚连线区的INT0(C54的外部中断0输入)引脚与单脉冲按键PAULSE的P-(按下输出负脉冲)连接起来，这样按下按键时，就会给DSP的INT0中断引脚发送一个负脉冲。
连线照片见程序目录中的图片文件。
（二）、打开实验箱电源开关。
（三）、使用给定的文件，按照实验一的步骤建立实验项目,例如工作区目录为D:\ exp3 中建立一个exp3的实验项目，添加所有的给定的文件。
（四）、仿真调试方法1、通过菜单Project- Build All 对项目进行编译和链接，如下:如果有错误会出现在problem 窗口中。
基于我所了解的51单片机各种中断源的中断请求原理，我将根据深度和广度要求撰写一篇全面评估的文章，以帮助你更深入地理解这一主题。
让我们简要回顾一下51单片机中断系统的基本原理。
在51单片机中，中断请求是通过外部设备或内部事件来触发的，当中断源满足触发条件时，会向中断控制器发送中断请求信号，中断控制器会根据优先级和中断允许标志位来确定是否接受中断请求，并在合适的时机响应中断。
中断请求原理是指各种中断源触发中断请求的机制，包括外部中断、定时器中断、串口中断等。
1. 外部中断源的中断请求原理外部中断源是指外部设备通过外部中断引脚向51单片机发送中断请求信号。
当外部中断引脚检测到一个由低电平变为高电平（上升沿）或由高电平变为低电平（下降沿）的信号时，会触发外部中断请求。
这种中断请求原理适用于外部开关、传感器等外部设备向单片机发送中断信号的场景。
2. 定时器中断源的中断请求原理定时器中断源是指定时器溢出或达到设定值时向单片机发送中断请求信号。
定时器会在设定的时间间隔内不断递增计数，当计数值达到设定的溢出值时，会触发定时器中断请求。
这种中断请求原理适用于需要定时检测或定时执行任务的场景。
3. 串口中断源的中断请求原理串口中断源是指串口接收到数据或发送完成时向单片机发送中断请求信号。
当串口接收到数据或发送完成时，会触发串口中断请求。
这种中断请求原理适用于串口通信中需要实时处理数据的场景。
51单片机各种中断源的中断请求原理涵盖了外部中断、定时器中断和串口中断等多种情况。
理解和掌握这些中断请求原理，对于合理地设计中断服务程序和提高系统的实时性具有重要意义。
在个人观点和理解方面，我认为深入理解各种中断源的中断请求原理，可以帮助我们更好地设计和优化单片机系统的中断服务程序，提高系统的实时性和稳定性。
合理地利用中断请求原理，可以更好地利用单片机资源，提高系统的响应速度和效率。
在实际应用中，我们需要根据具体的需求和硬件环境，灵活运用各种中断源的中断请求原理，确保系统的稳定性和可靠性。
单⽚机中断寄存器知识点总结单⽚机中断源⼀、⼀般⽽⾔，MCS-51单⽚机有5个中断源，分别是：1、外部中断0；2、外部中断1；3、定时/计数器0中断；4、定时/计数器1中断；5、串⾏⼝发送或接受中断；1）、⽤到外部中断时：EX0 = 1;//中断允许开关IT0 = 0;//下降沿触发⽅式EA = 1;//总开关2）、⽤到定时/计数器中断时ET0 = 1;//启动计数器中断开关EA = 1;//总开关/*定时器的核⼼在这*/TMOD = 0x09;TH0 = 0x0D8;TL0 = 0x0F0;TR0 = 1;//启动定时器3）、⽤到串⼝中断时EX1 = 1;//外部中断1分开关IT1 = 1;//触发⽅式：下降沿PX1 = 1;//设置为⾼优先级//步骤⼀：波特率配置，由定时器1的益处率决定TMOD = 0x20;//0010 0000 = 0x20,定时器1设置为⼯作⽅式2，8位⾃动装载的定时器TH1 = 0xF4;//初值TL1 = 0xF4;//波特率4800ET1 = 1;//定时器1允许分开关TR1 = 1;//启动定时器//设置串⼝⼯作⽅式SCON = 0x50;//等同于TMOD，⽅式⼀，允许接收 0101 0000//PCON = 0x00;//TI = 0;发送中断标志位//RI = 0;接收中断标志位ES = 1;//IE寄存器第四位，串⼝中断允许位EA = 1;//外部中断总开关Q：为什么叫外部中断呢A；因为引起CPU中断的中断源信号来⾃单⽚机的外部。
外部中断0的中断源信号从51单⽚机的P3.2引脚进⼊单⽚机外部中断1的中断源信号从51单⽚机的P3.3引脚进⼊单⽚机引起中断的有：1、低电平信号2、从⾼电平变化到低电平的下降沿信号所以这些中断要被响应，就要通过设置⼀系列的寄存器，那么寄存器就来了，，，，⼆、1、中断允许寄存器IE Time Interrupt2、定时器控制寄存器TCON 8位寄存器3、中断优先级寄存器IP（不常⽤）4、定时器⽅式寄存器TMOD5、串⾏⼝控制寄存器SCON中断允许寄存器IE（EX中断、ET定时器/计数器）位7位6位5位4位3位2位1位0EA ES ET1EX1ET0EX0ＥＸ０: 中断０中断允许位。
51单片机中断程序例子1. 外部中断程序：外部中断是指由外部设备或外部信号触发的中断。
在51单片机中，通过设置中断允许位和中断优先级来实现对外部中断的响应。
例如，当外部设备发出一个信号时，单片机可以立即停止当前任务，转而执行外部中断程序。
外部中断程序的编写需要根据具体的外部设备和信号进行相应的处理，如读取设备状态、处理数据等。
通过外部中断程序，可以实现单片机与外部设备的互动和数据交换。
2. 定时器中断程序：定时器中断是指通过设置定时器的计数值和中断允许位，使得在指定的时间间隔内触发中断。
在51单片机中，可以通过定时器中断来实现定时任务的执行。
例如，可以设置一个定时器，在每隔一定的时间就触发中断，然后在中断程序中执行相应的任务，如数据采集、数据处理等。
通过定时器中断程序，可以实现定时任务的自动执行，提高系统的实时性和可靠性。
3.串口中断程序：串口中断是指通过串口通信接口接收或发送数据时触发的中断。
在51单片机中，可以通过设置串口中断允许位和中断优先级来实现对串口数据的中断处理。
例如，当接收到一个完整的数据包时，单片机可以立即停止当前任务，转而执行串口中断程序，对接收到的数据进行处理。
通过串口中断程序，可以实现单片机与外部设备的数据交换和通信。
4. ADC中断程序：ADC（模数转换器）中断是指在进行模数转换时触发的中断。
在51单片机中，可以通过设置ADC中断允许位和中断优先级来实现对模数转换结果的中断处理。
例如，当模数转换完成后，单片机可以立即停止当前任务，转而执行ADC中断程序，对转换结果进行处理和分析。
通过ADC中断程序，可以实现对模拟信号的采集和处理，用于实时监测和控制。
5. 外部中断优先级设置：在51单片机中，可以通过设置外部中断的中断优先级来确定中断的响应顺序。
中断优先级越高，优先级越高的中断会先被响应。
通过合理设置中断优先级，可以确保关键任务的及时响应和执行。
例如，当多个外部设备同时发出中断信号时，可以通过设置优先级，确保先响应优先级高的设备，保证系统的正常运行。
STC8系列单片机是一款广泛应用于嵌入式系统的单片机，它具有丰富的外设和强大的性能，其中中断处理是其重要的特性之一。
在STC8系列单片机中，有五个中断源，每个中断源都有其特定的中断子函数框架，理解并掌握这些中断子函数框架对于熟练掌握单片机编程是非常重要的。
1. 外部中断0外部中断0是STC8单片机中的一个重要中断源，当外部引脚INT0上的电平发生变化时，外部中断0会被触发。
对于外部中断0的中断子函数框架，我们首先需要在程序中定义中断服务函数，然后通过特定的语句将中断服务函数与外部中断0进行关联。
在中断服务函数中，我们可以编写相应的处理代码，比如读取外部引脚的状态或者执行特定的操作。
在实际编程中，我们还需要考虑中断优先级和中断嵌套等问题，以确保程序的稳定性和可靠性。
2. 外部中断1与外部中断0类似，外部中断1也是通过外部引脚INT1来触发。
在程序中，我们需要定义外部中断1的中断服务函数，并将其与外部中断1进行关联。
我们也需要注意外部中断0与外部中断1的优先级关系，以及在实际应用中可能遇到的中断冲突等问题。
3. 定时器0中断定时器0是STC8单片机中常用的一个定时器，它可以通过定时器溢出中断来实现定时和计数功能。
在定时器0中断的中断子函数框架中，我们需要定义定时器0的中断服务函数，并将其与定时器0的溢出中断进行关联。
在中断服务函数中，我们可以编写定时器0溢出时的处理代码，比如更新计数值或者进行特定的操作。
4. 定时器1中断定时器1与定时器0类似，也可以通过定时器溢出中断来实现定时和计数功能。
在定时器1中断的中断子函数框架中，我们同样需要定义中断服务函数，并将其与定时器1的溢出中断进行关联。
在中断服务函数中，我们可以根据实际需求编写相应的处理代码，比如进行定时操作或者控制特定的外设。
5. 串口中断串口中断是STC8单片机中常用的中断源之一，通过串口中断，单片机可以及时响应串口数据的接收和发送。
在串口中断的中断子函数框架中，我们需要定义串口中断的中断服务函数，并将其与串口中断进行关联。
单片机串口通信在嵌入式系统中具有非常重要的作用，而其中串口中断的编写方式更是至关重要。
今天我们来讨论一下51单片机串口中断的两种写法。
1. 外部中断写法在51单片机中，串口通信一般使用串口中断来实现。
外部中断写法是一种常见的串口中断编写方式。
其具体步骤如下：1)需要设置串口工作参数，包括波特率、数据位、停止位和校验位等。
2)在主程序中使能串口中断，并设置中断优先级。
3)在中断服务函数中进行接收数据的处理，可以通过接收缓冲区、中断标志位等来判断接收数据的情况，并进行相应的处理。
2. 定时器中断写法除了外部中断写法，定时器中断也是一种常见的串口中断编写方式。
其具体步骤如下：1)同样需要设置串口工作参数，包括波特率、数据位、停止位和校验位等。
2)在主程序中初始化定时器，并使能定时器中断。
3)在定时器中断服务函数中进行接收数据的处理，同样可以通过接收缓冲区、中断标志位等来判断接收数据的情况，并进行相应的处理。
总结无论是外部中断写法还是定时器中断写法，都是实现51单片机串口通信的常见方式。
在选择具体的编写方式时，需要根据具体的应用场景和需求来进行选择。
在实际应用中，可以根据具体情况来灵活选择合适的串口中断编写方式，以便更好地满足系统的需求。
在实际编写中断服务函数时，需要注意以下几点：1)处理数据时需要考虑数据的完整性和准确性，可以通过校验位等手段来验证数据的正确性。
2)在中断服务函数中应尽量减少对全局变量的访问，以避免出现数据冲突和竞争的情况。
3)合理设置中断优先级，避免产生中断嵌套和冲突。
通过合理的中断编写方式和注意事项，可以更好地实现串口通信功能，提高系统的稳定性和可靠性，为嵌入式系统的应用提供良好的技术支持。
对于外部中断写法和定时器中断写法，两者各有优缺点。
外部中断写法在串口数据到达时能够即刻响应中断、处理数据。
但是，如果数据传输速率较快或需要高精度的数据处理，外部中断写法可能无法满足要求。
在这种情况下，定时器中断写法显得更加合适。
stc8系列单片机前五个中断源的中断子函数框架STC8系列单片机是广泛应用于嵌入式系统开发的一种单片机。
该系列单片机具有丰富的外设资源和强大的中断功能，可以通过中断实现对各类事件的处理。
接下来，我将为您详细介绍STC8系列单片机前五个中断源的中断子函数框架。
1.外部中断（INT0和INT1）:外部中断是通过外部触发器（例如按钮或传感器）触发的中断。
需要在程序中使用`IE2`和`EX0/EX1`来使能和配置外部中断。
```Cvoid externalInterrupt( interrupt 0/2//在中断函数中处理外部中断的相关操作//...```在中断函数中，您可以处理外部中断所需的任何操作，比如修改变量、执行特定的代码等。
2.定时器/计数器中断（TIMER0和TIMER1）:定时器/计数器中断是在定时器/计数器溢出时触发的中断。
需要在程序中使用`IE2`和`ET0/ET1`来使能和配置定时器/计数器中断。
```C//在中断函数中处理定时器/计数器中断的相关操作```在中断函数中，您可以处理定时器/计数器中断所需的任何操作，比如修改变量、执行特定的代码等。
3.串口中断（UART）:串口中断是在接收到数据或完成数据发送时触发的中断。
需要在程序中使用`IE2`和`ES`来使能和配置串口中断。
```Cvoid uartInterrupt( interrupt 4//在中断函数中处理串口中断的相关操作//...```在中断函数中，您可以处理串口中断所需的任何操作，比如接收数据、发送数据、修改变量等。
4.ADC中断（ADC）:ADC中断是在模数转换完成时触发的中断。
需要在程序中使用`IE2`和`ET2`来使能和配置ADC中断。
```Cvoid adcInterrupt( interrupt 7//在中断函数中处理ADC中断的相关操作```在中断函数中，您可以处理ADC中断所需的任何操作，比如读取模拟值、修改变量等。
理工大学实验报告（模板）实验时间：年月日星期时间：：~ ：实验室（房间号）：实验台：班级：：指导教师签字：成绩：实验三外部中断/INT0实验一、实验目的和要求学习、掌握单片机的中断原理。
正确理解中断矢量入口、中断调用和中断返回的概念与物理过程。
学习编写“软件防抖”程序，了解“软件防抖”原理。
对/int0、/int1两个外部中断进行编程，其中：●主程序的功能：LDE灯“全亮”、“全灭”交替进行 --------（状态2）；●Int0中断服务程序功能：2个相邻的LED灯被点亮且循环左移（状态0）；●Int1中断服务程序功能：1个LED灯被点亮且循环右移 ---（状态1）；【注意】：实验仪上的LED灯物理位置最左侧为d0；最右侧为d7。
二、实验算法1 在主程序中利用CPL P3.3的指令驱动其电平不断地转换（由逻辑笔电路做程序状态监视）。
2 在中断服务程序中将P3.3置位（P3.3=1），实现对计数器“加1”并（通过P1口）显示的功能。
3 中断结束后回到主程序，程序继续对P3.3的电平不断取反。
三、实验电路图四、实验流程图主程序入口INT0入口设置中断允许P3.2置1设置中断优先级调用延时子程序设TCON 计数器加一并显示CLR A开中断(P0)—(A) P3.2=0?调用延时子程序调用延时子程序(A)—(A) RETI INT1同理五、程序清单ORG 0000HLJMP STARTORG 0003HLJMP INT_0ORG 0013HLJMP INT_1ORG 0100H ;主程序START: MOV SP,#60HMOV IE,#85HMOV IP,#04HMOV TCON,#05HLP1: M OV P0,ALCALL DELAYCPL ASJMP LP1INT_0: PUSH PSW ;中断T0入口PUSH ACCLCALL DELAYMOV A,#3FHLP2: M OV P0,ARR ALCALL DELAYSETB P3.2JNB P3.2,LP2LCALL DELAYPOP ACCPOP PSWRETIINT_1: PUSH PSW ;中断T1入口PUSH ACCLCALL DELAYLP3: M OV P0,ARL ALCALL DELAYSETB P3.3JNB P3.3,LP3LCALL DELAYPOP ACCPOP PSWRETIDELAY: PUSH 02HPUSH 03HMOV R2,#00HDL1: MOV R3,#00H DJNZ R3,$DJNZ R2,DL1POP 03HPOP 02HRETEND六、实验结果与分析LED灯按程序设计的规则亮灭，可调至3个状态，两个中断分高低优先级，实验成功。
#include<reg52.h>
void main()
{
EA=1;//开总断(所有中断）寄成器头文件都定义好，直接拿来用就可以
EA=0;//关总断
ET1=1;//开定时器中断1；
ET1=0;//关定时器中断1；
PT1=1;//定时器中断1为高优先级
PT1=0;//定时器中断1为低优先级外部中断分两个等级，MCU优先响应高优先级的中断，同级中断的顺序：外部中断0，定时器T0，外部中断1，定时器T1，串行口
//TMOD寄存器控制两个定时（计数中断）中断，定时器或计数器的工作方式，寄存器有八位但不能进行位操作。
// 八位分别是GATE C/\T M1 M0 GATE C/\T M1 M0 高四位控制定时器T1，低四位控制定时器T0.
//每位作用分别是M1，M0控制计数器或定时器的工作方式。
// M1 M0 工作方式功能说明
// 0 0 方式0 13位计数器K位13 最大定时时间为8912uS 最大计数为8912次，和方式一有点重合，一般用方式一会多点。
// 0 1 方式1 16位计数器K位16 最大定时时间为65536uS 最大计数为65536次
// 1 0 方式2 自动再装入8位计数器只用装一次初值，低八位的初值会自动重装高八位中，计数和定时精度比较高，串口通信等。
// 1 1 方式0 定时器0，分成两个8位计数器，定时器1停止工作。
使用见书，用的不多。
// C/\T ：功能选择位，C/\T=0时,为定时器，C/\T=1，为计数器。
// GATE :门控制位。
当GATE=0时，软件可以控制位TR0或TR1来启动或关闭T0或T1. 当GATE=1时，TR0和TR1为1并且\INT0和\INT1为高电平才能启动T0和T1。
允许外部中断0或外部中断1来启动T0和T1。
// 定时器时间=（2的K次方-初值X）*振荡周期*12 内部12分频的
TMOD=0X10;//定时器t1以方式一定时
TH1=(65536-50000)/256;//定时50ms给定时器赋初值
TL1=(65536-50000)%256;//可以先算好，这样可以提高单片机的运行速度
TR1=1;//启动定时器中断1
TR1=1;//关定时器中断1
}
void time1() interrupt 4
{
TH1=(65536-50000)/256;//定时50ms给定时器赋初值
TL1=(65536-50000)%256;//可以先算好，这样可以提高单片机的运行速度}。
