钢渣的处理方式精编版

冶金废渣的处理方法
以下是 9 条关于冶金废渣处理方法：
1. 填埋处理呀，这就好比给废渣找个“安稳的家”。

比如把废渣运到特定的填埋场，然后压实埋好。

嘿，这不就把它们安置好了嘛？虽然简单，但可不能随便找个地方扔哦！
2. 回收利用多棒啊！就像从废渣中寻宝一样。

比如说有些废渣可以用来制作建筑材料，哇塞，这不是让废渣摇身一变，变成有用的东西啦？
3. 固化处理就像是给废渣穿上一层“坚固的铠甲”。

像用水泥等材料把废渣固定住，这样它们就不会乱跑啦，这个方法实用吧？
4. 热解处理呀，好比给废渣来一次神奇的“变身之旅”。

比如通过高温让废渣分解转化，你说神不神？
5. 堆肥处理了解一下呀！可以把合适的废渣和其他物质一起堆起来发酵，就像制作肥料一样，说不定还能让植物长得更茂盛呢，多有意思呀！
6. 焚烧处理是不是很厉害？就如同让废渣在烈火中“涅磐重生”。

像把一些废渣烧掉，还能产生能量呢，这不是一举两得嘛？
7. 沉淀处理也不错呀，如同让废渣在水中慢慢“安静下来”。

例如在特定的水池中让废渣沉淀下去，然后再处理，蛮有效的哦！
8. 提取有用成分这招多妙啊！就像从废渣这个大宝藏里精准地挖出宝贝。

假设从废渣里提取出贵重金属，那不是赚啦？
9. 微生物处理很新奇吧！就像是让小微生物们来当“清洁工”。

比如利用一些微生物分解废渣，哇，大自然的力量真神奇呀！
我觉得呀，这些方法各有各的好，都值得我们去好好研究和利用，把冶金废渣处理好，既保护环境又能创造价值，何乐而不为呢！。

钢渣回收利用方法
钢渣的回收利用方法主要包括内循环和外循环两种途径。

内循环是指在钢铁企业内部自行循环使用钢渣。

这种利用方式主要是将钢渣作为烧结矿的原料和炼钢的返回料，代替石灰作溶剂，返回高炉或烧结炉内作为炼铁原料。

这种方法对于钢渣的物理状态无特殊要求，具有冷却时间短、处理量大、便于机械化生产的特点，且钢渣的稳定性较好，为钢渣的资源化利用奠定了良好基础。

外循环则主要是指将钢渣用于建筑建材行业。

钢渣可以作为水泥生产用混合材，也可以广泛用于铁路、公路和工程回填，特别适于沼泽、海滩的筑路造地。

此外，钢渣中含有微量的锌、锰、铁、铜等元素，对缺乏此微量元素的不同土壤和不同作物，起不同程度的肥效作用，因此也可以用作硅肥和酸性土壤改良剂。

总的来说，钢渣的回收利用方法多种多样，不仅可以实现资源的再利用，还可以减少环境污染，具有显著的经济效益和社会效益。

钢渣的活化方法有哪几种
钢渣的活化方法主要包括以下几种：
1. 热疏渣法：通过加热钢渣，使其内部结构发生改变，增加其可利用性。

常见的方法有热疏渣研磨、高温热处理等。

2. 酸洗法：使用酸性溶液（如硫酸、盐酸等）将钢渣浸泡，使其与酸发生反应，并将不溶于酸的杂质溶解掉。

这种方法主要用于清除钢渣中的氧化物、磷酸盐、硅酸盐等。

3. 磁选法：利用钢渣的磁性差异，将其中的铁磁性物质分离出来，从而减少钢渣中的铁含量。

常见的方法有高梯度磁选法、弱磁选法等。

4. 气氛控制法：通过调节钢渣周围的气氛，如增加氧气含量、加入还原剂等，改变钢渣的化学环境，促使其中的化合物转变为有用的物质。

5. 熔融法：将钢渣熔融后进行处理，如加入适量的添加剂使其重新结晶形成有用的材料。

以上是钢渣的一些常见活化方法，具体方法的选择取决于钢渣的成分和处理目标。

钢铁冶炼废渣固化处理技术钢铁行业是重要的工业部门之一，随着工业化的进一步发展，钢铁生产的规模也越来越大。

在钢铁生产过程中，废渣的产生是不可避免的。

这些废渣的处理不仅涉及到环境保护，也关系到资源的回收利用。

钢铁冶炼废渣固化处理技术，就是为了解决这个问题而产生的。

一、钢铁冶炼废渣的产生及分析钢铁冶炼废渣主要包括炉渣、钢渣以及冶炼废水等，这些废渣在钢铁冶炼过程中产生的量非常大。

其中炉渣是指由铁矿石、焦炭、石灰石等原料在高温下反应生成的非金属物质，经过冷却、固化后形成的块状材料。

钢渣则是在炼钢过程中副产的不同成分的物质混合而成的非金属材料。

目前，废渣处理主要采取填埋和堆置两种方式。

然而，这两种方式对环境造成的危害较大。

废渣的填埋造成大量的土地资源的浪费，并且对地下水、土壤等环境产生负面影响；而废渣的堆置则容易造成积尘、二次污染等环境问题。

因此，钢铁冶炼废渣固化处理技术的应用显得尤为必要。

二、钢铁冶炼废渣固化处理技术的现状目前，钢铁冶炼废渣固化处理技术已经比较成熟，主要包括混凝土固化、水泥固化、陶瓷固化、玻璃固化以及高分子复合材料固化等。

1、混凝土固化技术混凝土固化是指通过将废渣与水泥、砂、石等混合后进行振捣、成型、养护等工序，使得废渣与水泥形成混凝土材料。

混凝土固化技术占有一定的市场份额，已经在工业生产中得到了广泛的应用。

2、水泥固化技术水泥固化是指通过将废渣与水泥、石灰浆、砂等混合，进行加水搅拌和成型的工艺，使废渣与水泥形成坚硬、致密的水泥基材料。

这种技术可以处理多种形式的废渣，比如炉渣、钢渣等。

3、陶瓷固化技术陶瓷固化是指将废渣与陶瓷原料混合，进行成型、干燥和烧结等工艺，形成以废渣为主体的陶瓷制品。

这种材料可以广泛应用于建筑、环保、电子、新能源等领域。

4、玻璃固化技术玻璃固化是指利用玻璃的特性，将废渣与玻璃粉末混合，熔融后形成玻璃固体。

与其他技术不同的是，玻璃固化技术可以将废渣充分回收，而且固化后的玻璃材料具有很高的机械性能。

钢渣的冶金备件处理技术鉴于钢渣中自由氧化钙的存在不利于钢渣的利用，钢渣处理首先要把钢渣破碎，然后与水作用使氧化钙转变为氢氧化钙，使钢渣体积变的稳定。

冶金备件熔融钢渣的破碎或粒化有热泼、盘泼水冷、水淬、风淬、滚筒法、粒化轮法等工艺。

初步处理后的钢淹，再运至钢渣处理间进行粉碎、筛分、磁选等工艺处理，以回收铁粒。

(1)焖淹法：转炉钢渣的焖渣方式原为热融钢渣全部倒人渣罐，至渣场倾倒，钢渔经雨季后自然粉化，自然粉化的时间约为一年。

冶金备件为提高钢渣粉化速度，用人工浇水焖渣，焖渣约两周后钢渲粉化。

耗水量为lm3/t淹。

焖渣后钢渣运至粒铁回收生产线。

鞍钢、首钢、武钢、唐钢早期的钢渣处理均采用此类工艺，仅在粒铁磁选分离和回收阶段采用的破碎和筛分设备有所不同。

钢渣热闷处理工艺经过十余年的生产实践不断完善，新的工艺设备采用自动化喷雾系统，冷却至800 ~ 300弋的钢渣装人热闷装置中，喷雾遇热渣产生饱和蒸汽，与钢渣中游离氧化钙f- CaO、游离氧化镁f-MgO发生反应，分别生成Ca(0H)2、Mg(0H)2 ,体积膨胀，致使钢渣自解粉化。

(2)风淬法：渣罐接渣后，运到风淬装置处，倾翻猹罐，熔揸经过中间包流出，被一种特殊喷嘴喷出的空气吹散，破碎成微粒，在罩式锅炉内回收高温空气和微粒渣中所散发的热量并捕集揸粒。

经过风淬而形成微粒的转炉渣，可做建筑材料；由锅炉产生的中温蒸汽可用于干燥氧化铁皮。

冶金备件日本钢管（原NKK,现JFESteel)公司与三菱重工业公司合作1981年在福山厂第三炼钢车间建成世界第一套用于生产的转炉钢渣处理设备，渣处理能力为2万t/月。

工艺流程由四部分组成：前处理段、风淬段、热回收段和后处理段(见图11*8)。

高压风速为80~300m/s,风淬渣是粒度小于3mm的小球，性质稳定，便于应用。

风淬能力平均20t/h,最大80t/h。

压缩空气用量是lOOOmVt渣，每天可获得蒸汽200t。

这种方法的优点是处理钢渣的同时，可回收钢渣显热的41%。

钢铁厂炼钢渣处理管理制度1. 概述钢铁生产过程中产生的渣（包括钢渣、炉渣、废渣等）对环境和资源造成严重影响。

为了合理、安全地处理和利用这些渣，提高炼钢产业的可持续发展水平，本文制定了钢铁厂炼钢渣处理管理制度。

2. 渣的分类和处理2.1 钢渣的分类钢渣主要包括氧化物、金属和非金属等成分。

根据成分的不同，可将钢渣分为氧化物渣、金属渣和废渣等几个主要类别。

2.2 渣的处理原则渣的处理应遵循“减量化、资源化、无害化”原则。

通过减少产生量、提高资源利用率和改善处理方式，实现对渣的最佳管理和利用。

3. 渣的处理流程3.1 渣的收集和分类钢铁厂应设置专门的渣料堆场，统一收集钢炉渣、炉渣和废渣等渣料，并进行分类，便于后续处理和利用。

3.2 渣的处理方法渣的处理方法包括物理方法、化学方法、热处理和微生物处理等。

根据渣的性质和处理要求，灵活选择合适的处理方法。

3.3 渣的资源化利用渣可通过回收利用、固化处理、矿山填埋等方式实现资源化利用。

在资源化利用过程中，需要严格控制渣料中有害物质的排放。

4. 渣的处置与监测4.1 渣的处置处置无法资源化利用的渣时，应按照环保法律法规规定，选择安全合规的处置方式，减少对环境和人体健康的影响。

4.2 渣的监测定期对钢铁厂的炼钢渣处理过程进行监测，包括渣的生成量、处理效果等指标。

并对排放的废气、废水等进行监测，确保排放符合环保标准。

5. 渣处理管理责任钢铁厂应设立炼钢渣处理管理责任人，负责制定和执行渣处理管理制度，确保渣的合规处理和资源化利用工作落实到位。

6. 培训和宣传钢铁厂应定期组织渣处理管理培训，提高员工的渣处理意识和技能。

并通过内部和外部渠道宣传渣的合理处理和利用的重要性，促进企业和社会的环境保护意识。

7. 监督和检查监管部门应加强对钢铁厂炼钢渣处理工作的监督和检查，确保渣处理工作符合法律法规和标准要求。

8. 总结钢铁厂炼钢渣处理管理制度是促进炼钢渣资源化利用、减少环境污染的重要措施。

热泼法处理钢渣流程以热泼法处理钢渣流程为题，本文将介绍热泼法处理钢渣的整个流程及其关键步骤。

热泼法是一种常用的钢渣处理方法，通过高温下的热泼作用，将钢渣转化为有用的材料，同时减少对环境的污染。

一、热泼法处理钢渣的基本原理热泼法是将钢渣在高温下进行处理的方法。

在高温下，钢渣中的有害成分会发生物理、化学变化，从而转化为有用的材料。

热泼法通过控制温度、时间等参数，使钢渣中的有害成分转化为稳定的化合物，从而实现钢渣的无害化处理。

二、热泼法处理钢渣的流程1. 钢渣收集与储存钢渣是在钢铁冶炼过程中产生的副产品，需要进行收集和储存。

收集钢渣时，需要注意分类、分拣，将不同类型的钢渣进行分别储存，以便后续处理。

2. 钢渣破碎与研磨收集的钢渣需要经过破碎与研磨处理，使其颗粒尺寸更加均匀细小。

破碎与研磨的目的是增加钢渣的表面积，便于后续反应的进行。

3. 热泼处理反应热泼处理反应是热泼法处理钢渣的关键步骤。

将研磨后的钢渣与热泼剂按一定比例混合，然后在高温下进行反应。

在反应过程中，热泼剂会与钢渣中的有害成分发生化学反应，生成稳定的化合物。

4. 冷却与固化经过高温反应后的钢渣需要进行冷却与固化处理。

冷却可以通过自然冷却或水冷的方式进行。

冷却后的钢渣会逐渐固化，形成块状或颗粒状的固体物质。

5. 产品分离与回收固化后的钢渣中可能存在一些有用的成分，可以通过分离与回收的方式进行利用。

常见的回收成分包括铁、钙、镁等。

通过物理或化学方法，将有用成分与无用成分进行分离，以达到资源化利用的目的。

6. 废水处理在热泼法处理钢渣的过程中，会产生一定量的废水。

废水中可能含有一些有害物质，需要进行处理。

常见的废水处理方法包括中和、沉淀、过滤等，以达到废水排放标准。

7. 废气处理热泼法处理钢渣时，会产生一定量的废气。

废气中可能含有有害气体或颗粒物，需要进行处理。

常见的废气处理方法包括干法除尘、湿法脱硫等，以达到废气排放标准。

8. 产品包装与储存经过上述处理步骤后，获得的产品可以进行包装与储存。

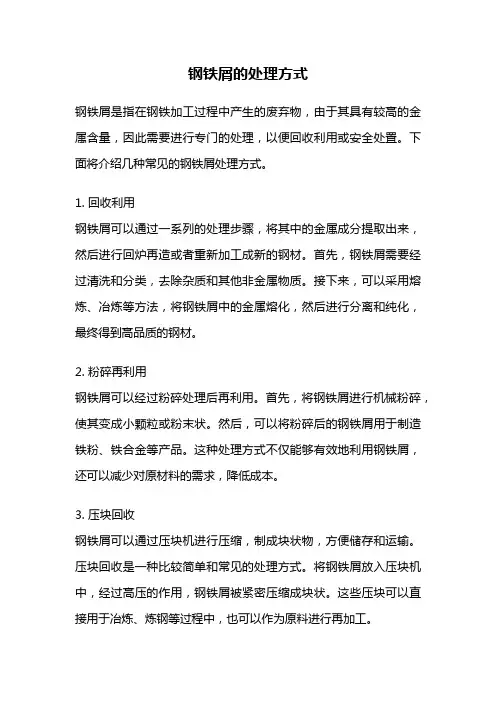

钢铁屑的处理方式钢铁屑是指在钢铁加工过程中产生的废弃物，由于其具有较高的金属含量，因此需要进行专门的处理，以便回收利用或安全处置。

下面将介绍几种常见的钢铁屑处理方式。

1. 回收利用钢铁屑可以通过一系列的处理步骤，将其中的金属成分提取出来，然后进行回炉再造或者重新加工成新的钢材。

首先，钢铁屑需要经过清洗和分类，去除杂质和其他非金属物质。

接下来，可以采用熔炼、冶炼等方法，将钢铁屑中的金属熔化，然后进行分离和纯化，最终得到高品质的钢材。

2. 粉碎再利用钢铁屑可以经过粉碎处理后再利用。

首先，将钢铁屑进行机械粉碎，使其变成小颗粒或粉末状。

然后，可以将粉碎后的钢铁屑用于制造铁粉、铁合金等产品。

这种处理方式不仅能够有效地利用钢铁屑，还可以减少对原材料的需求，降低成本。

3. 压块回收钢铁屑可以通过压块机进行压缩，制成块状物，方便储存和运输。

压块回收是一种比较简单和常见的处理方式。

将钢铁屑放入压块机中，经过高压的作用，钢铁屑被紧密压缩成块状。

这些压块可以直接用于冶炼、炼钢等过程中，也可以作为原料进行再加工。

4. 焚烧处理对于无法直接回收利用的钢铁屑，可以进行焚烧处理。

焚烧可以将钢铁屑燃烧成灰渣，然后进行处理和处置。

在焚烧过程中，需要控制燃烧温度和保持良好的燃烧氧化条件，以确保钢铁屑完全燃烧，减少有害物质的排放。

焚烧处理可以有效地减少钢铁屑的体积，降低对环境的影响。

5. 埋填填埋对于无法回收利用或焚烧处理的钢铁屑，可以采用埋填填埋的方式进行处理。

将钢铁屑埋入地下，然后进行覆盖，使其与周围环境隔离。

埋填处理需要选择合适的场地，以避免对地下水和土壤等环境造成污染。

此外，还需要监测和管理埋填场，确保钢铁屑的安全处置。

钢铁屑的处理方式多种多样，根据实际情况选择合适的处理方法非常重要。

回收利用、粉碎再利用、压块回收、焚烧处理和埋填填埋等方式可以根据钢铁屑的性质和用途进行选择。

无论采用哪种处理方式，都需要注意环保和安全，确保钢铁屑的合理处置，实现资源的最大化利用。

钢渣处理一、热闷法1.一吨钢渣有12%的废钢，1600摄氏度液态钢渣，用高压水喷成10mm的钢渣，温度由1600摄氏度降到800摄氏度，再进行倒渣坑，温度可降到320摄氏度，压力P=0.3MP,经热闷8~12小时变成8~10mm的钢渣。

2.工艺流程转炉钢渣热闷处理是目前钢渣处理的一种方式，其主要特点是将温度很高的钢渣（1600摄氏度）倒入渣坑内进行喷水后，盖上闷渣盖，在密闭的渣坑内热渣遇水产生大量饱和蒸气自行破裂粉化的工艺，该处理工艺为转炉钢渣的综合利用开拓新的途径。

1）钢渣余热自解热闷原理液态钢渣直接倒入热闷装置中，喷雾遇热渣产生饱和蒸气与钢渣中游离的氧化钙f-CaO, 游离氧化镁f- MgO 发生如下反应：f-CaO+H2O→Ca(OH)2 体积膨胀98%f-MgO+H2O→Mg(OH)2 体积膨胀148%由于上述反应致使钢渣自解粉化2）工艺流程液态钢渣→装入热闷装置（如坑闷）→盖上盖喷雾化水→蒸气热闷→钢渣粉化↓废钢→返回冶炼磁选回收废钢→尾渣→生产钢渣粉和水泥3）钢渣热闷法的技术特点（1）钢渣粒度小于20mm的量占60%~80%，都去了钢渣热泼工艺的多级破碎设备。

（2）钢渣分离效果好，大粒级的钢渣铁品位高，金属回收率高，尾渣中金属含量小于1%，减少金属资源的浪费。

（3）与其它工艺相比，钢渣热闷处理可使尾渣中的游离氧化钙（f-CaO）和游离氧化镁（f-MgO）充分进行消解反应，消除钢渣不稳定因素，使钢渣用于建材和道理工程安全可靠，尾渣的利用率可达100%。

（4）粉化钢渣中水硬性矿物硅酸二钙，硅酸三钙的溶性不降低，保证钢渣质量。

（5）钢渣粉化后粒度小，用于建材工业不需要破碎，磨细时亦可提高粉磨效率，节省电耗。

二、为何目前钢渣粉产量低主要原因是因为钢渣硬度较高，难以磨细，用传统的球磨机电耗大，生产成本高，企业利润少。

中国京冶工程技术有限公司经过广泛调研，确认法国FCB公司生产的卧式辊磨（HOROMILL），粉磨耗电低，试验结果钢渣的比表面积在400平方米/千克以上时，吨电耗仅为32千瓦时，为传统球磨机电耗的1/3，卧式辊磨机解决了钢渣粉生产的瓶颈问题。

钢渣处理技术及综合利用途径
钢渣处理技术及综合利用途径
钢渣是冶金工业中产生的一种有害废弃物，其组成质量大都在Fe含量较高，具有可回收利用价值的特性。

然而，在许多的现实中，大量的钢渣仍然浪费在环境中，这对环境和资源造成了巨大的威胁，也使得钢渣的循环利用显得尤为重要。

钢渣处理技术的发展，主要包括钢渣净化、再生、再利用等，这些技术均可以有效地减少钢渣的排放，改善环境质量。

钢渣净化技术是指在钢渣净化工艺过程中，将粉尘、油污和有机物等污染物去除掉，以达到钢渣的环境净化。

其主要技术有湿法净化、干法净化、真空净化、离心分离净化等。

钢渣再生技术是指将钢渣原材料加工成新的钢材，以满足市场需求。

其主要技术有熔炼再生、烧结再生、电弧熔炼再生等。

钢渣再利用技术旨在利用钢渣的余热和余磁属性。

其主要技术有热处理再利用、磁选再利用、轧制再利用等。

此外，钢渣还可以综合利用，如利用钢渣改性处理技术来制备新型建材材料，如钢渣砂浆、钢渣混凝土、钢渣
水泥等；利用钢渣发电、加热、冶炼等；可以作为原料加工制备各种肥料，用于农业生产；还可以制备多种铁合金等。

综上所述，钢渣处理技术及综合利用途径，不仅可以减少钢渣的排放，改善环境质量，还可以将钢渣变为有价值的原料，实现其价值最大化。

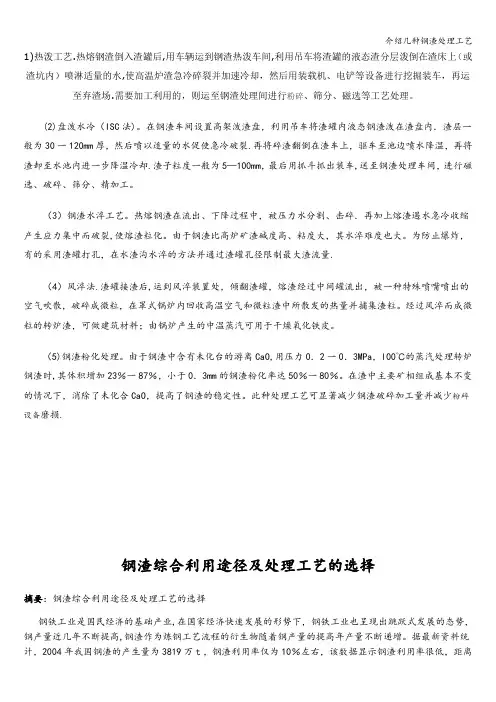

1)热泼工艺.热熔钢渣倒入渣罐后,用车辆运到钢渣热泼车间,利用吊车将渣罐的液态渣分层泼倒在渣床上（或渣坑内）喷淋适量的水,使高温炉渣急冷碎裂并加速冷却，然后用装载机、电铲等设备进行挖掘装车，再运至弃渣场.需要加工利用的，则运至钢渣处理间进行粉碎、筛分、磁选等工艺处理。

(2)盘泼水冷（ISC法)。

在钢渣车间设置高架泼渣盘，利用吊车将渣罐内液态钢渣泼在渣盘内．渣层一般为30一120mm厚，然后喷以适量的水促使急冷破裂.再将碎渣翻倒在渣车上，驱车至池边喷水降温，再将渣卸至水池内进一步降温冷却.渣子粒度一般为5—100mm，最后用抓斗抓出装车,送至钢渣处理车间，进行磁选、破碎、筛分、精加工。

（3）钢渣水淬工艺。

热熔钢渣在流出、下降过程中，被压力水分割、击碎．再加上熔渣遇水急冷收缩产生应力集中而破裂,使熔渣粒化。

由于钢渣比高炉矿渣碱度高、粘度大，其水淬难度也大。

为防止爆炸，有的采用渣罐打孔，在水渣沟水淬的方法并通过渣罐孔径限制最大渣流量.（4）风淬法.渣罐接渣后,运到风淬装置处，倾翻渣罐，熔渣经过中间罐流出，被一种特殊喷嘴喷出的空气吹散，破碎成微粒，在罩式锅炉内回收高温空气和微粒渣中所散发的热量并捕集渣粒。

经过风淬而成微粒的转炉渣，可做建筑材料；由锅炉产生的中温蒸汽可用于干燥氧化铁皮。

（5)钢渣粉化处理。

由于钢渣中含有未化台的游离CaO,用压力0．2一0．3MPa，l00℃的蒸汽处理转炉钢渣时,其体积增加23％一87％，小于0．3mm的钢渣粉化率达50％一80％。

在渣中主要矿相组成基本不变的情况下，消除了未化合CaO，提高了钢渣的稳定性。

此种处理工艺可显著减少钢渣破碎加工量并减少粉碎设备磨损.钢渣综合利用途径及处理工艺的选择摘要：钢渣综合利用途径及处理工艺的选择钢铁工业是国民经济的基础产业,在国家经济快速发展的形势下，钢铁工业也呈现出跳跃式发展的态势，钢产量近几年不断提高,钢渣作为炼钢工艺流程的衍生物随着钢产量的提高年产量不断递增。

在钢渣处理过程中硅酸二钙的结构由
不稳定的β型转变成稳定的γ型,体积增大 12% ,转变温度一般是630℃ - 680℃;游离氧 化钙遇水消解成氢氧化钙,体积膨胀而粉化,
它们的转变过程与冷却速度、温度、压力、 数量及钢渣内的杂质有关。
二、钢渣的处理方法
1、冷弃法 2、热泼法 3、浅盘法 4、水淬法 5、闷罐法 6、滚筒法 7、钢渣粒化法
2.1冷弃法
钢渣从炼钢炉进入渣罐后,直接运至渣山 堆场, 然后打水加速钢渣淬化。
优点是设备及投资少,主要投资包括运输 和装载车辆、渣场土建等
缺点是(1)渣场占地面积大; (2)处理后的钢 渣块度大,而且渣钢粘的渣比较多; (3)尾渣综 合利用不大方便; ( 4 )陈化时间长,通常要陈化 一个月以上。
优点是安全可靠,工艺简单,投资少,处理能 力较大,一次粒化彻底,用水量少等。
缺点是对钢渣的流动性有很大要求,由于 钢渣碱度大,粘度高,一般能够风淬处理的钢渣 不超过总钢渣的50%,其它钢渣要使用别的方法 处理。
2. 6 闷罐法
闷罐法是把转炉出来的钢渣倒在渣坑中,待钢 渣温度冷却到600℃左右时装入闷罐中,通过控制 向闷罐中喷洒的水量和喷水时间使钢渣在闷罐内 高温淬化、冷却。罐内水和钢渣产生复杂的温差 冲击效应、物理化学反应,使钢渣淬裂。目前国内 使用此方法的钢厂比较多。
优点是(1)用水强制快速冷却,处理时间短,生 产能力大; (2)处理过程粉尘少; (3)钢渣粒度小,可 减少破碎、筛分的工作量,便于金属料回收; ( 4)钢 渣游离氧化钙含量较低,改善了钢渣的稳定性,有 利于综合利用。
缺点是(1)厂房要求大,设备投资比热泼法高; (2)蒸汽量较多,对厂房和设备寿命有一定影响; (3) 操作工艺比较复杂; (4)对钢渣的流动性有一定要 求,粘度高、流动性差的钢渣不能用该方法处理。

钢渣的处理1、钢渣的预处理工艺钢渣预处理是将熔融态的钢渣处理成小于300 mm的常温块体，以便后续加工利用。

常见的预处理工艺有热泼法、盘泼水冷法、水淬法、风淬法、滚筒法等。

1）热泼法将熔渣倒在坡度为3—5％的热泼床上或直接倒在地上，熔渣自流形成渣饼，加水急冷。

热泼法排渣速度快，但需大型装载挖掘机械，设备损耗大，占地面积大，破碎加工粉尘量多。

2）盘泼水冷法将流动性较好的A、B、C渣通过渣罐，运到热泼车间后倒人渣盘形成100 mm厚渣层，洒水急冷，待温度降至500℃左右翻人排渣车，洒水二次冷却，温度降至200℃以下后倒人渣池，冷却至50～70℃以下用斗车捞出，待后续处理。

该工艺有利于钢渣中粒状残钢的回收。

经遴选后的钢渣金属铁含量低，而且稳定性和活性均较好，有良好的综合利用价值。

3）水淬法水淬工艺可采取渣罐倾翻法、渣罐开孔法、喷水轮式法等多种形式。

由于水淬是急冷过程，钢渣中β—C2S产生相变形成γ一C2S以及C3S分解成C2S和f-CaO均受到抑制，因此水淬渣属于高温介稳状态，安定性好，活性也较高，但要求熔渣流动性好，实际生产中尚存在安全性问题。

4）风淬法液态钢渣经中间罐流出，受到下方空气粒化器喷出的高速气流冲击、吹撒，成为细小的液态钢渣粒。

渣粒在表面张力的作用下收缩为球状，并由于空气的作用，表面温度急速下降，而变为固态。

该法的主要缺点是钢渣必须为液态，且需要通过中间罐控制流量，故可以风淬处理的钢渣不会超过总渣量的50％。

5）滚筒法液态钢渣自转炉倒入渣罐后，经渣罐车运输至渣处理场，用吊车将渣罐中的渣以一定速度倒入滚筒装置内，钢渣在滚筒内同时完成冷却、固化、破碎等过程，经板式输送机排出到渣场。

经滚筒法处理后钢渣的粒度小于15mm的钢渣约占总量的97％以上。

2、钢渣的加工工艺钢渣加工可采用机械破碎和自磨两种工艺。

其作用是将经预处理的钢渣再破碎、磁选、筛分，选出渣钢(含铁多在55％以上)，分级成符合要求的规格渣。

钢渣回收的工艺流程
钢渣回收这事儿，其实就是把炼钢剩下的渣渣变废为宝的过程，大概步骤这样：
砸碎大块头：先拿个大锤子，哦不对，是破碎机，把硬邦邦的大钢渣砸成小块，这样好下手。

吸铁大法：接着用磁选机，就像个超强力吸铁石，把钢渣里的铁吸出来，这些铁还能回炉再用。

过筛子：砸碎后的东西得过筛，大的小的分开，这样处理起来更精细。

深加工：有的时候，为了让金属和渣渣分得更干净，还得用上更高级的方法，像磨一磨、抖一抖的，让金属颗粒彻底解脱。

热处理：有时候得给钢渣做个“桑拿”，用高温闷一闷，让它们内部结构变一变，金属更容易回收，渣渣也更好利用。

快降温：为了快速搞定，有时会给热乎乎的钢渣泼水或吹风，让它们冷静下来，变得好处理。

金属捡回来，渣渣也有用：分出来的铁直接拿去再炼钢，剩下的渣渣可以铺路、做水泥，甚至改良土壤，到处都是宝。

余热也别浪费：处理钢渣时产生的热气，还能收集起来变成热水、蒸汽，用来发电或者当暖气，节能又环保。

这一套流程走下来，不仅减少了浪费，还保护了环境，真是两全其美。

一种钢渣回收利用方法引言钢渣是在钢铁生产过程中产生的一种废弃物，它的大量积累对环境造成了严重的污染和资源浪费。

因此，如何有效地回收利用钢渣成为了一个亟待解决的问题。

本文将介绍一种创新的钢渣回收利用方法，以期发挥钢渣的潜在价值。

钢渣的特点钢渣是钢铁冶炼过程中冷却凝固形成的一种固体废弃物，其主要成分是氧化物、金属铁和硅酸钙等。

它的主要特点包括高硬度、高熔点以及潜在的污染性。

钢渣回收利用方法1. 钢渣粉碎处理首先，钢渣需要经过粉碎处理，将其变成细粉末状。

这可以通过使用钢渣粉碎机来实现。

粉碎能够增加钢渣与其他材料的接触面积，有利于后续的混合和反应。

2. 钢渣混合利用将粉碎后的钢渣与其他材料混合利用是一种常见的回收利用方法。

例如，可以将钢渣与粉煤灰、石灰石等材料混合，然后经过一定的工艺处理，制成高效环保的建筑材料。

此外，还可以将钢渣与矿石一起冶炼，使钢渣中的金属成分得以回收。

3. 钢渣资源化利用钢渣中含有丰富的铁元素，可以通过磁选等方法将铁元素从钢渣中提取出来，然后回收利用。

此外，钢渣中的氧化物也可以用作材料添加剂，如在水泥生产中作为掺和料，提高水泥的强度和耐久性。

另外，钢渣还可以用作填充材料，填充矿山和土地进行固体化处理。

钢渣回收利用的优势1. 资源节约钢渣回收利用可以有效利用废弃物资源，减少了对原材料的需求，实现了资源的循环利用。

尤其是对于稀缺资源如铁元素来说，回收利用钢渣可以大大减少对矿石的开采和消耗。

2. 环境保护钢渣作为工业废弃物，其固体废物的控制和管理对环境保护至关重要。

通过回收利用钢渣，可以减少其对环境的污染，避免了废渣的堆放和处理对土壤、水源、空气等环境产生的危害。

3. 经济效益钢渣回收利用为企业带来了经济效益。

通过合理的回收利用钢渣，不仅可以降低成本，提高资源利用效率，还可以创造新的经济增长点。

结论钢渣回收利用是一项具有广阔前景的工作。

通过创新的方法和技术，我们可以充分发挥钢渣的潜力，实现资源的循环利用，保护环境，提高企业的经济效益。

倾倒钢厂废渣处置方案钢厂生产过程中产生的废渣，包括废渣渣、高炉渣、钢渣、铁水、铁渣等，这些废渣都是对环境有害的，钢厂需要采取合适的方法进行处理和处置。

现状分析目前，一些钢厂的废渣处理方式比较简单粗暴，采用直接倾倒的方式进行处置，这种处理方式对环境造成了严重的污染。

大量的废渣堆积在厂区，不仅对周边环境产生影响，还会导致土地的污染和减少生物多样性。

而且，由于废渣的含铁量高，钢厂将其直接倾倒造成了巨大的资源浪费。

解决方案为了解决这个问题，我们需要采用一些有效的处理废渣的方法，从而保护环境，节约资源。

废渣回收利用废渣回收利用是钢厂处理废渣的主要方法之一。

废渣回收可以分为内循环和外循环两种方式。

内循环是指将废渣直接送往钢厂生产工序中继续利用。

例如，高炉渣可以用于烧结、制砖、水泥生产等。

钢渣可以用于制造水泥、路面材料和铁路道床等。

铁水、铁渣等可以用于制造生铁和钢铁等。

外循环是指将废渣售卖给其他行业进行利用。

废渣可以被他行业用于建筑、制造防火材料、制造化肥等等。

微生物法处理微生物法处理是一种具有较好环保效益的新型废渣处理技术。

微生物处理方法将生物微生物与废渣混合与计算机控制的废渣处理系统中，通过微生物对废渣中的有机物进行分解，使其转化为油、气、水等资源。

这样处理后，除了获得了油、气、水等资源外，还将环境污染降了下来。

无害化全过程有机废物处理技术无害化全过程有机废物处理技术是把有机废物通过厌氧菌反应采用加热的方式进行处理，并加盖保温，将废渣进行杀菌消毒，然后控制恒温使它达到腐熟，最后进行无害化处理。

这种方法可以将坑位的时间和面积大幅度缩短，减少了产生难闻臭气，从而保护了环境，使资源得到了很好的利用。

结尾综上所述，对于钢厂生产中所产生的废渣我们~~不能采取简单粗暴的处理方式，应该保护好环境，节约资源。

采用废渣回收利用、微生物法处理和无害化全过程有机废物处理技术等方法进行处理，是目前处理废渣的三大有效方法，这些方法的应用可以大幅度降低废渣处理对环境带来的影响，给环境和社会带来巨大的利益。

废旧钢材处置方案随着社会经济的快速发展以及钢材的广泛应用，废旧钢材的产生量也随之增加。

如何有效地处置废旧钢材，成为了一个热门话题。

下文将梳理一些废旧钢材处置方案，供大家参考。

方案一：回收再制一般来说，废旧钢材回收再制是最直接的处理方式。

可将废旧钢材进行分类、清理，再送往再制钢厂进行有序处理。

再制后的钢材性能几乎可以与新材料相媲美，且有利于缓解原材料紧缺的压力，所以这种方法被广泛应用和推广。

方案二：铁水处理废旧钢材不同于普通垃圾，含有较高比例的铁元素，可以通过铁水处理技术进行有价值转化。

实践证明，废旧钢材经过铁水处理可以用于土壤改良、垃圾填埋场覆盖层或固化材料等多个领域，处理后的废旧钢材输送时也容易固体化，不会因水流冲刷而污染环境。

方案三：加工利用废旧钢材可以通过加工处理变为不同形态和规格的金属材料，应用广泛，如制作栏杆、拉手及铁环等，也可变成建筑材料，生产排水管道、排气管道和隔热材料，工艺简单且不产生污染。

但需要注意，废旧钢材本身质量参差不齐，加工后的细节品质也会受到影响。

方案四：废弃材料填埋尽管我们希望最大化利用资源、优化废弃物的离子处理过程，但是有部分废旧钢材处理费用较高，难以处理，最终会成为土地填埋的一部分。

为了保护环境与土地，我们需要通过科学、先进的填埋技术进行处理，以减轻破坏环境和土地的状况，并增加土地回收利用率。

方案五：高温气化这种方法是指，在高温环境下，废旧钢材会分为几部分，其中有的部分会被氧化分解，有的部分会化为煤气。

通过这种方法能够将无用废旧钢材重塑为高价值物质，同时也最大程度的减少其对环境的影响。

方案六：废弃物转化废旧钢材还能被转化为合成气和燃料油等附加值产品，相比销毁和填埋这种废弃物处置方式，能够降低处理费用和治理难度。

同时，产生的这些高附加值产品在工业和能源领域也具有广泛的应用前景。

结语建立完善的废旧钢材处理体系有利于促进可持续发展和生态文明建设，为社会创造经济利益、环境效益和社会效益。
