液体硅胶液态胶培训资料(ppt)

业界荟萃
19
液体胶一体成型工艺的介绍
一体成型的处理剂
粘接素材 处理剂型号
处理剂固化 处理剂组
类型
分
PC
BTS-1091
室温/15min 单组分
PET
BTS-133A/B/C 90℃/20min 三组分
钢片 尼龙
BTS-133A/B/C 90℃/20min 三组分
BTS-106
室温/15min 单组分
介绍提纲
• 液体硅橡胶的种类 • 液体硅橡胶的特点 • 液体硅橡胶主要产品型号及性能参数 • 液体胶一体成型工艺的介绍
业界荟萃
1
液体硅硅橡胶的种类 • 食品级液体硅胶
硅胶奶瓶
硅胶奶嘴
业界荟萃
硅胶冰格
2
液体硅硅橡胶的种类 • 医疗级液体硅胶
医疗呼吸罩
医疗呼吸罩
防护眼罩
业界荟萃
3
液体硅橡胶的种类 • 绝缘级液体硅胶
• 美国FDA • 德国LFGB • ISO10993生物相容性测试报告 • RoSH重金属和卤素环境物质管控要求
业界荟萃
12
液体硅橡胶的特点
• 操作时间长，固化速度快
400
350 300
温度越高成型
250
时间越短，生
200
产效率越快
150
100
50
0
时间s 100
105
110
115
120 温度
温度越高，混合后物料的存放期越短，一般混合好的 胶料可以在30度的环境下存放3天以上
业界荟萃
8
液体硅橡胶的特点
• 适合多种操作工艺
射出成型
模压成型
业界荟萃

补加抑制剂,慢干型B剂 补加硅胶专用稀释剂
丝印标签胶
• 工具：网板传，传送带，烘道
• 工艺：1.A/B按比例混合均匀
•
2.用网板印刷在布料上
•
3.过烘道固化
•
丝印标签胶
• 问题点及解决方案
问题点
难固化 附着力
难过网 表面平整度
差
原因 布料影响PT硫化 布料表面太光滑
黏度太大 流平性差
解决方案
补加PT 底涂处理
某些化学品 、 高透气性以及生理惰性。 广泛应用于航空 、 电气 、 电子 、 化工 、 汽车 、 机械
等工业以及医疗卫生和日常生活。
四、加成型液体硅橡胶分类
种类 标签胶
钻石胶 按键胶 奶嘴奶瓶胶 医疗制品胶 硅凝胶 点胶
典型产品及典型工艺
模压成型：BQ-1054A/B 丝网印刷：BQ-6000A/B
标签胶介绍
BQ-1054A/B BQ-6000A/B BQ-1034A/B
• 配比
外观
黏度
固化条件 成型工艺
A：B=10：1 A：B=10：1 A：B=10：1 A：乳白半透明 A：乳白半透明 A：乳白半透明 B：无色透明 B：乳白半透明 B：乳白半透明
A:10万mpa.s B:1000mpa.s 180℃/10-30S 模压成型
SH-9560 SH-9570
半透 明
250±20
290±20
1.17±0.02 1.19±0.02
60±2
70±2
≥7.5
≥7
≥250
≥200
≥18
≥18
3.5±0.2
3.4±0.2
SH-9580
310±30 1.21±0.02

通过研磨机或设备进行加工
【一般LIMS材料】 排气道深度：
【低粘度材料】 排气道深度：
23
4.分型面&排气道&抽真空
①抽真空
为减低气泡不良，在模具的分型面设置填料
用真空泵使模腔内成为减压状态后喷出
以真上 空 泵 规 格：
程度
■排气量：15m³/h ■真空度：0.5torr
24
4.分型面&排气道&抽真空
＝31(kg) ＝0.11(kcal/m.h.℃) ＝200℃ ＝20℃ ＝860 ＝0.5(Hour) ＝0.3(PRC社内経験値)
19
3.模温调节 ②加热器容量的计算（计算
式）
加热器总容量
使用8支加热杆：
每支加热杆的总容量= 600（W）
20
4.分型面&排气道&am度低流动性高，为了 不发生毛刺现象，对分型面的精度会比较高。
相对来说，分型面精度提高后，空气的排除会变得 困难，在动模侧需要加装排气道。
另外，为减低气泡不良，模腔内会使用真空泵进行 减压。
21
4.分型面&排气道&抽真空 ①分型面的加工
一般LIMS材料
・分型面精度： ・分型面粗糙度：
低粘度材料
・分型面精度： ・分型面粗糙度：
22
4.分型面&排气道&抽真空 ①排气道的加工
①抽真空（成形机的动作）
①型合閉模
②型模具閉于中抽真間空停位置止停止
※于模具分型面打开0.5mm的状态下停 止。
③真抽空真引空 き
※经过（1sec~5sec），又或者抽真空按 钮ON时，合模
④高合圧模型締
⑤射喷出出
※喷出延迟时间（1sec～5sec）

液态硅胶（Liquid Silicone Rubber，简称LSR）：
• 液态硅胶是相对固态高温硫化硅橡胶来说的，其固化前为液体，固化后 为弹性体。
• LSR通常是由基础胶（聚甲基乙烯基硅氧烷生胶）和交联剂（聚甲基氢 硅氧烷），在催化剂（过渡金属的络合物，如铂、镍、铑等）的作用下， 通过加成反应形成具有网络结构的弹性体。
• 根据不同用途,还可添加其它填充剂，如气相法或沉淀法白炭黑、氧化铁、 二氧化钛和炭黑等。为了制取透明级的LSR，也可加入硅树脂作为填充 剂。
• 双组分：A组分（含铂催化剂）和B组分（含交联剂）
LSR的加成反应
催化剂：元素周期表中第XIII族过渡金属的络合物都有加成催化作用，但在 LSR中通常用铂（Pt）及其化合物和络合物。
螺杆 29
LIM成型条件
固化温度： 一般情况下，90℃ ～210℃可以实现固化。 射出压力：40～120Kg/CM2。 固化时间：150℃情况下，1mm试片固化时间在10s以内。 线收缩率：100℃ ～150℃ ，线收缩率在2%～3% 由于LSR低粘度性，流动性高，为了避免溢胶，对模具封胶位和分型面有较
• 邵氏硬度计：包括邵氏A型（ Shore A ）、邵氏D型（ Shore D ）、邵 氏00型（ Shore 00 ）。邵氏A型硬度计，准确测试范围10~90。当 Shore A<10时，须换Shore 00进行测试。当Shore A>90时，须换Shore D进行测试。
液态硅胶的物性
比重 Specific Gravity
液态硅胶的物性
硬度 Hardness
• 硅胶硬度用邵氏硬度表示，又称邵尔硬度，表示一个指定形状的物体在 规定负荷下抗压痕的性能。邵氏硬度数值范围是0-100，0位最低值， 100为最高值。

后处理设备
后处理设备对成型后的硅胶制品进行加工和修饰，包 括裁剪机、冲压机、喷油机等。
冲压机则用于在硅胶制品上冲压各种花纹和标记。
裁剪机用于将硅胶制品裁剪成需要的形状和大小。
喷油机用于在硅胶制品表面喷涂各种颜色和图案，增 强美观度和防滑性能。
05
硅胶常见问题及解决方案
硅胶制品出现气泡的原因及解决方法
缓冲硅胶套
用于汽车内部装饰的缓冲 ，防止车内人员受伤。
04
硅胶生产设备
混炼设备
混炼设备主要对硅胶原料进行 搅拌、混合和塑化，包括开炼
机和密炼机两种类型。
开炼机适用于小批量、品种多 、质量要求高的生产，具有生 产效率高、操作简单、维修方
便等优点。
密炼机则适用于大规模、连续 性生产，具有混炼时间短、产 量大、效率高等优点，但操作
硅胶具有高透光性
可用于制造光学仪器及各种玻璃仪器。
硅胶的耐高温性能优良
可以在高温下长时间使用，同时保持良好的稳定性。
硅胶的耐候性能优良
可以在各种气候条件下使用，不会因气候变化而出现性能下降。
02
硅胶加工技术
硅胶原料的预处理
原材料检验
对购买的硅胶原料进行质量检验，包括颜色、硬度、拉伸强 度等指标，确保符合生产要求。
和维修相对复杂。
成型设备
成型设备将混炼后的硅胶原料加工成各种制品，包括 压延机、压机、注射成型机等。
压机则用于生产各种形状和规格的硅胶制品，如硅胶 按键、硅胶密封件、硅胶塞等。
压延机主要用于生产厚度在0.5mm以下的硅胶制品， 如硅胶管、硅胶片、硅胶膜等。
注射成型机主要用于生产小型、精密的硅胶制品，如 手机配件、医疗长，导致原料不纯；硫化剂配比不准确 ；硫化温度过高或硫化时间过短。

液体胶培训资料
41、实际上，我们想要的不是针对犯 罪的法 律，而 是针对 疯狂的 法律。 ——马 克·吐温 42、法律的力量应当跟随着公民，就 像影子 跟随着 身体一 样。— —贝卡 利亚 43、法律和制度必须跟上人类思想进 步。— —杰弗 逊 44、人类受制于法律，法律受制于情 理。— —托·富 勒
45、法律的制定是为了保证每一个人 自由发 挥自己 的才能 ，而不 是为了 束缚他 的才能 。—— 罗伯斯 庇尔
16、业余生活要有意义，不要越轨。——华盛顿 17、一个人即使已登上顶峰，也仍要自强不息。——罗素·贝克 18、最大的挑战和突破在于用人，而用人最大的突破在于信任人。——马云 19、自己活着，就是为了使别人过得更美好。——雷锋 20、要掌握书，莫被书掌握；要为生而读，莫为读而生。——布尔沃
ENDபைடு நூலகம்

由于一般的素材耐温性比较差，所以一般会 选择使用成型温度较低的液体硅胶进行一体成型 的操作。
液体胶一体成型工艺的介绍
液机Ro体械SH胶 性 硅重一能橡金体稳胶属成定主和型（要卤工二产素艺次品环的烘型境介烤号物绍后及质性管能控变参要化数求不大）
粘PP钢一CE体接片T成素型材的处处 BBBB理TTTT理SSSS剂----剂11113300型3396AA1号//BB//CC 处类室99室00理型温温℃℃剂////11225500固mmmm化iiiinnnn 避 液R机B机液机液操B液液9液液液9机9避机液由液液R机液R液液混温 液R液B液机黄一液 B机操避液 机机操温 I机避 温B液B液避R机温一液混 混液混机液RB避机 9一温温由 避由S0000TTTTTTTooooooO免体械械体械体作体体体体体械免械体于体体械体体体合度体体体械变体械作免体械械作度械免度体体免械度体体合合体合械体免械度度于免于℃℃℃℃SSSSSSSSSSSS1HHHHHH-------接胶 性 性 硅 性 胶 时 胶 硅 胶 硅 硅 性 接 性 硅 一 胶 胶 性 胶 胶 硅 后 越硅 胶 胶 性 性 成 硅 胶性 时 直 硅性 性 时 硅 硅 越硅 性 直越 硅 胶 硅 直 性 越 成 胶 胶 后后 硅 后 硅 性 硅 直 性成 越 越 硅 一直 一////011111112222重重 重重重重933333330000触 一能能胶能一间一橡一橡橡能触能橡般一一能一一胶放高 胶一一能胶测型胶一 能间橡接橡 能能间橡胶高 橡能接 高胶一橡接能高型胶一一放 放胶放橡能橡接能 型高高胶般 接般93333333mmmm金金 金金金金3AAAAAAA油 体稳稳液稳体长体胶体胶胶稳油稳胶的体体稳体体液置成 液体体稳液试是液体 稳长胶接胶 稳稳长胶液， 胶稳接 ，液体胶接稳，是液体体置 置液置胶稳胶接稳 是，成液的 接的iiii生nnnn///////属 属属 属 属 属BBBBBBB压 成定定态定成，成主成主主定压定主素成成定成成态于型 态成成定态（指态成 定，主触主 定定，主态混 主定触 混态成主触定混指态成成于 于态于主定主触定 指混型态素 触素室室室室物///////和和 和和和和CCCCCCC机 型（（胶（型固型要型要要（机（要材型型（型型胶时 胶型型（胶硅胶型 （固要含要 （（固要胶合 要（含 合胶型要含（合硅胶型型胶要（要含（ 硅合时胶材 含材32333温温温温相00000卤卤 卤卤卤卤等 工二二培二工化工产工产产二等二产耐工工二工工培间 培工工二培胶培工 二化产磷产 二二化产培后 产二磷 后培工产磷二后胶培工工培产二产磷二 胶后间培耐 磷耐///℃0℃ ℃℃/1111容素素 素素素素℃5555设 艺次次训次艺速艺品艺品品次设次品温艺艺次艺艺训越 训艺艺次训在训艺 次速品，品 次次速品训物 品次， 物训艺品，次物在训艺艺训品次品，次 在物越训温 ，温以以 以以mmmm性环环 环环环环烘备 的烘烘资烘的度的型的型型烘备烘型性的的烘的的资短 资的的烘资成资的 烘度型硫型 烘烘度型资料 型烘硫 料资的型硫烘料成资的的资型烘型硫烘 成料短资性 硫性下下 下下iiii测nnnn境境 境境境境烤上介烤烤料烤介快介号介号号烤上烤号比介介烤介介料，料介介烤料型料介烤快号，号烤烤快号料的号烤的料介号，烤的型料介介料号烤号，烤型的，料比，比的的 的的试物物 物物物物）的 绍后后后绍绍及绍及及后的后及较绍绍后绍绍生 绍绍后的绍 后及氮及 后后及存 及后氮 存绍及氮后存的绍绍及后及氮后 的存生较 氮较环环 环环报质质 质质质质机 性性性性性性性机性性差性产 性同性性的性 性性性放 性的 放的性放同的性 同放产差 的差境境 境境告管管 管管管管油 能能能能能能能油能能，能效 能时能能化能 能能能期 能化 期化能期时化能 时期效， 化，中中 中中控控 控控控控变变变参参参变变参所变率 变与变参学参 变变参越 参变学 越参学变越与参变参学变 与越率所 学所，， ，，要要 要要要要化化化数数数化化数以化越 化化数物数 化化数短 数化物 短数物化短数化数物化 短越以 物以PPP以以 以以求求 求求求求CCC不不不不不一不快 不不质不不， 不质 ，质不，不质不 ，快一 质一保保 保保、、、大大大大大般大大大大大一 大一大一大大 一般 般证证 证证TTT）））））会）））））般 ）般）般）） 般会 会胶胶 胶胶PPPUUU选混 混混混选 选料料 料料、、、择合 合合合择 择有有有有PPP使好 好好好使 使充充 充充EEE用的 的的的用 用TTT足足 足足、、、成胶 胶胶胶成 成的的 的的AAA型料 料料料型 型可可 可可BBBSSS温可 可可可温 温操操 操操、、、度以 以以以度 度作作 作作钢钢钢较在 在在在较 较时时 时时片片片低低 低3333间间 间间0000、、、的的 的度 度度度尼尼尼液液 液的 的的的龙龙龙体体 体环 环环环等等等硅硅 硅境 境境境素素素胶胶 胶下 下下下材材材进进 进存 存存存粘粘粘行行 行放 放放放结结结一一 一3333成成成天 天天天体体 体一一一以 以以以成成 成体体体上 上上上型型 型。。。的的 的操操 操作 作作。。 。

120℃/20～30MIN烘烤固化即可。
PPT文档演模板
硅橡胶培训资料
硅凝胶胶常见问题及解决方案
问题点
原因
解决方案
固化后有气 泡
与TPU膜附 着力差
真空脱泡不彻底 TPU膜内气泡未排干净
烘烤温度过高 含H过量
固化速度慢
延长真空时间 将TPU膜内气泡排干净
降低烘烤温度 调整配方
提高固化速度
PPT文档演模板
成型
PPT文档演模板
硅橡胶培训资料
模压标签胶
• 问题点及解决方案
问题点
原因
解决方案
气泡
脱模难 固化速度慢 操作时间短 流动性差
PPT文档演模板
1.B剂多加 2.真空不够 3.固化速度慢 1.B剂多加 2.模具不干净 色膏影响PT活性
抑制剂挥发 胶料黏度大
按A:B=10:1补加稀释剂 延长真空时间 补加PT
PPT文档演模板
• 返回目录
硅橡胶培训资料
2.3 过氧化物硫化剂种类
常见过氧化物种类：
• 2.5-二叔丁基过氧化己烷，简称“双二五”，加 量0.5-1.0％；
• 2.4二氯过氧化苯甲酰，简称“双二四”，加量 1.0%-1.5%；
• 2.5-二叔丁基过氧化己烷；
• 2.4二氯过氧化苯甲酰；
• 2.5-二甲基； • 过氧化苯甲酰；
• 广泛应用于航空航天，电子电气，建筑，汽车机 械等工业以及医疗卫生，日常生活的各个领域。
• 硅橡胶的主要应用形式是各种硫化制品，其中包 括模压制品中的各种按键，胶板，垫圈，皮碗， 活门，薄膜，减震器，电插头，胶辊，电位器绝 缘套，波导管和按键等等；挤出制品中的各种胶 管，胶条，胶绳，电线电缆包皮等等。胶带制品 中的密封垫，膜片，隔离布等。

4

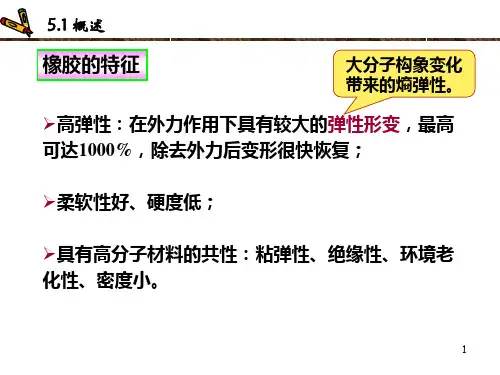

5.1 概述
橡胶的分类
天然橡胶
按来源和 用途分
合成 橡胶
通用合成橡胶
特种合成橡胶
按形态分：固体、液体、粉末橡胶
丁苯橡胶（SBR） 顺丁橡胶（BR） 异戊橡胶（IR） 氯丁橡胶（CR） 乙丙橡胶（EPDM）
丁腈橡胶（NBR） 硅橡胶（SiR） 氟橡胶（FPM） 聚氨酯橡胶（PU）
……
5
5.1 概述
丁腈40胶 Tg -32℃
26
5.2 天然橡胶
天然橡胶（NR） ➢ 98%NR来自巴西橡胶树（三叶橡胶树）； ➢ 全世界NR的90%以上产自东南亚地区，主要是马来西
亚、印尼、斯里兰卡、泰国；
➢ 至今NR的消耗量仍约占橡胶总消耗量的40%
27
5.2 天然橡胶 天然橡胶的制备与分类
新鲜胶乳 稀释 除杂
① 硫化剂: 使生胶结构由线型转变为交联体型结构 常用硫化剂有硫磺和含硫化合物，有机过氧化物，
胺类化合物、树脂类化合物、金属氧化物等。
8
5.1 概述
②硫化促进剂: 缩短硫化时间，降低硫化温度，改善橡胶性能。
常用促进剂有二硫化氨基甲酸盐、黄原酸盐类、 噻唑类等有机物。 ③活化剂：用来提高促进剂的活性。 常用活化剂有氧化锌、氧化镁、硬酯酸等。
( CH2
CH2 ) n C
H
反式-1,4-聚异戊二烯也称杜仲胶， 分子链有序，易结晶，通常温度下 为硬质固体。
33
5.2 天然橡胶
天然橡胶的性能和应用
弹性佳，在通用橡胶里仅次于顺丁橡胶；
原因：➢NR分子主链上与双键相邻的 σ 键容易旋转，分
子柔性好，在常温处于无定形状态；
➢分子链上侧甲基体积小，数目少，位阻效应小； ➢非极性分子，分子间相互作用小，对分子链内旋

领域也将进一步扩大。
未来，随着人们健康意识的提高和环保意识的增强，硅胶材料在医药、 食品、环保等领域的应用将更加广泛，其市场需求也将持续增长。
硅胶材料的未来发展方向及前景展望
01
未来，硅胶材料将继续向高性能、高附加值方向发展。研究者们将继续深入研 究硅胶材料的结构和性能，开发出更加优良的新型硅胶材料。
新型硅胶材料的研发：硅胶材料的研究不断深入，研究者们致力于开发出性能更优良、应用 领域更广泛的新型硅胶材料。例如，具有高比表面积、高活性的纳米硅胶材料和具有特殊性 能的功能性硅胶材料等。
硅胶材料制备工艺的改进：研究者们也在不断探索和改进硅胶材料的制备工艺，以提高其制 备效率和产品质量。例如，采用新的合成路线和工艺条件，可以降低硅胶材料的制造成本， 提高其产量和纯度。
展望
随着科技的不断进步和创新，硅胶材料的应用前景将更加广阔，未来可进一步 探索硅胶材料在新能源、环保等领域中的应用，同时加强与其他材料的复合与 交叉，提高硅胶材料的性能与功能化水平。
THANKS
感谢观看
硅胶材料的化学性能
01
02
03
稳定性
硅胶材料具有良好的化学 稳定性，不易与其它物质 发生反应。
耐腐蚀性
硅胶材料对大多数酸、碱 、盐等化学物质具有较好 的耐腐蚀性能。
绝缘性
硅胶材料具有良好的绝缘 性能，可用于电子、电气 等领域。
硅胶材料的检测方法及标准
检测方法
硅胶材料的物理和化学性能可以通过不同的检测方法进行评 估，如弹性测试、耐温测试、耐候性测试、化学稳定性测试 等。
详细描述
硅胶材料具有高弹性、耐老化、耐化学腐蚀等优点，在密封件领域中具有广泛的应用。例如，汽车发 动机、液压系统、管道等部位需要密封，硅胶材料可以提供有效的密封解决方案。同时，硅胶材料还 可以用于制作各种密封垫片、密封圈等配件，具有广泛的应用前景。
